Ради любопытства купил вот такое чудо-юдо.

Светодиодная лампа без драйвера - 1

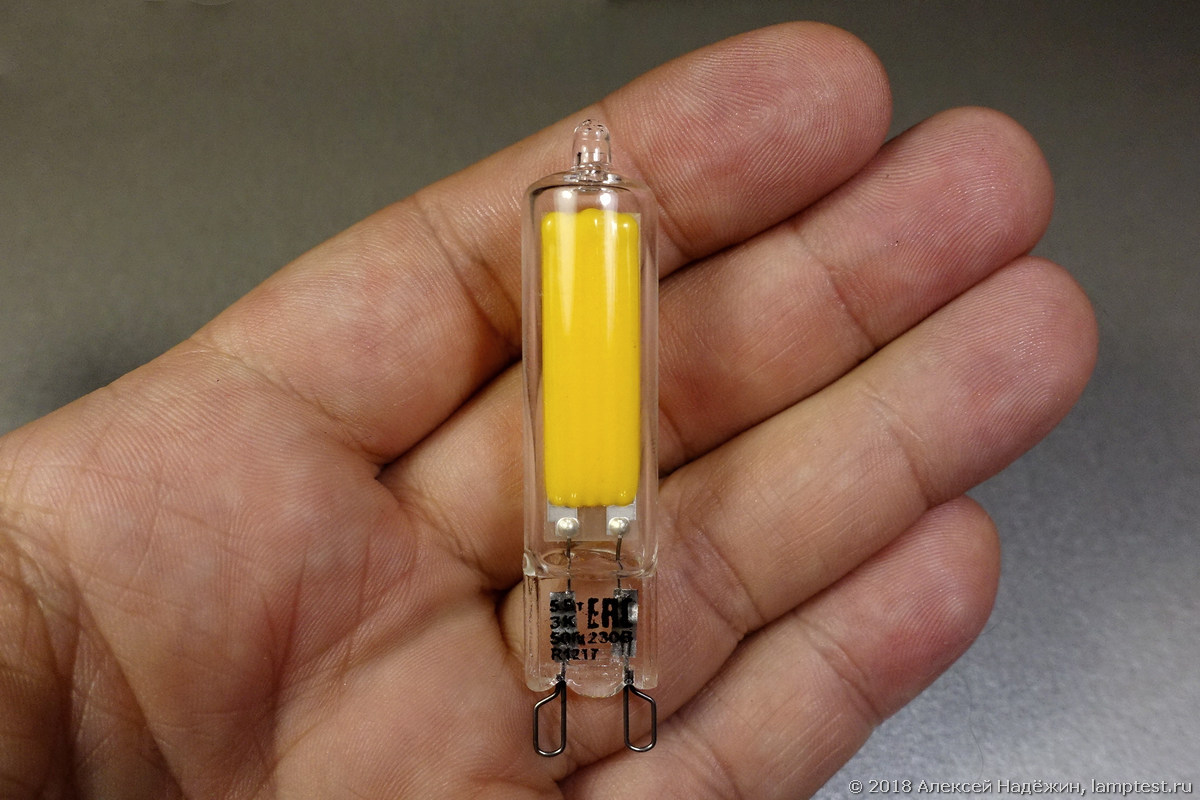

Это светодиодная лампа формата G9, в которой вообще нет никаких видимых электронных компонентов — только сами светодиоды.

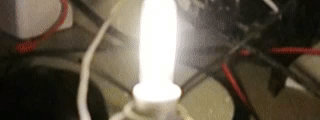

Разумеется, стопроцентная пульсация света у такой лампы неизбежна (в ней нет сглаживающего конденсатора) и использовать такую лампу я никому не посоветую. Вот так выглядит её свет на замедленной съёмке (снято со скоростью 1200 кадров в секунду).

Светодиодная лампа без драйвера - 2

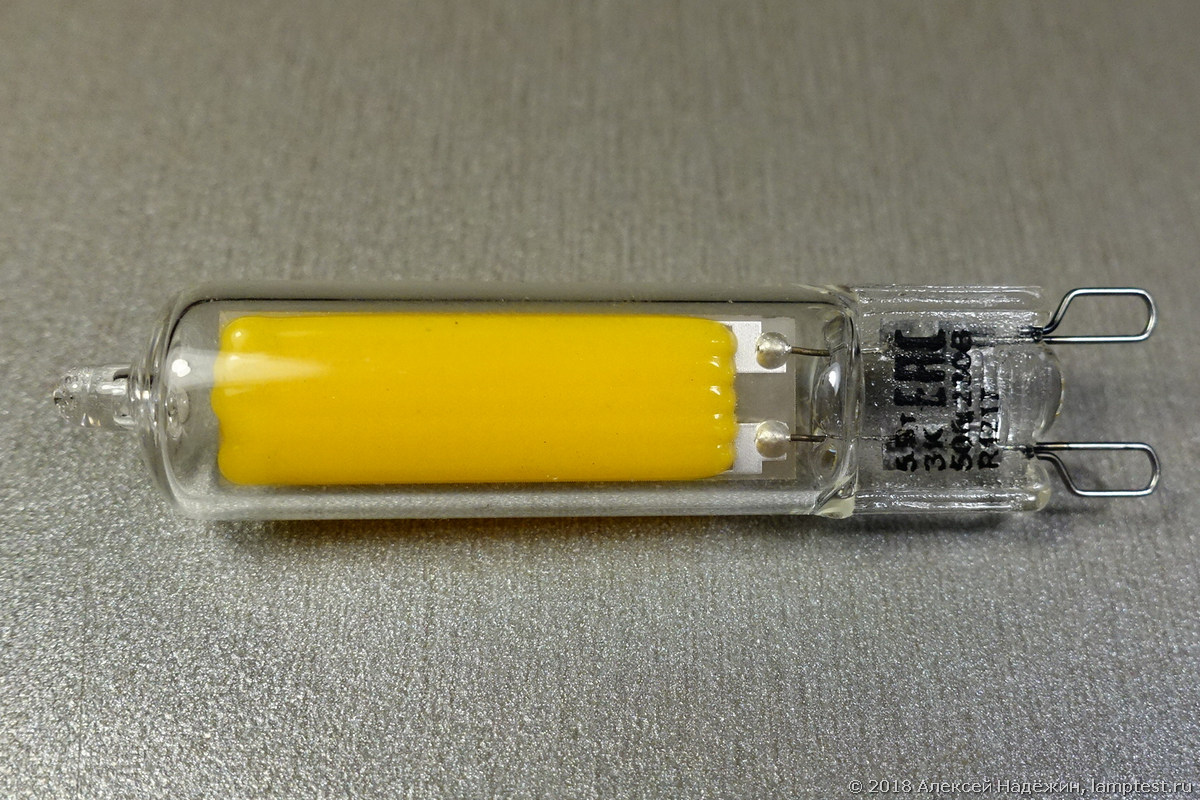

В стеклянной колбе пластина, на которой расположено множество светодиодов, залитых общим люминофором.

Светодиодная лампа без драйвера - 3

Светодиоды и люминофор с двух сторон пластины.

Светодиодная лампа без драйвера - 4

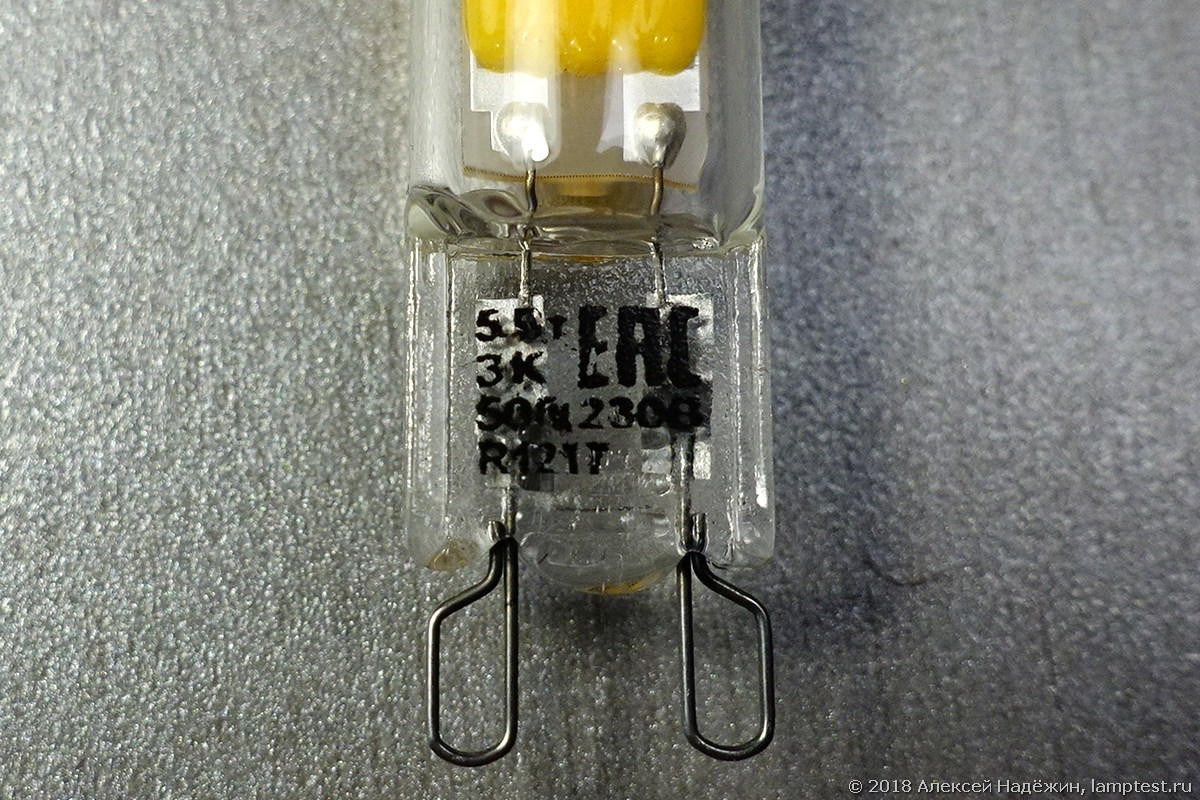

Ножки контактов припаяны к металлическим полоскам, а с другой стороны к полоскам припаяны контакты, соединяющие их с платой. Судя по всему, эти полоски являются токоограничивающими резисторами.

Светодиодная лампа без драйвера - 5

Интересно, как китайцы ухитрились заставить светодиоды работать прямо от сети. Понятно, что множество светодиодов включено последовательно, и скорее всего там две, включённые параллельно, цепочки светодиодов — одна работает от одного полупериода, вторая от другого.

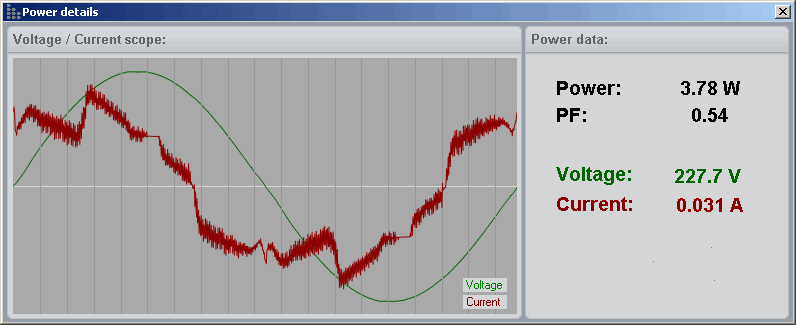

Форма потребления у этой лампы выглядит так.

Светодиодная лампа без драйвера - 6

А так выглядит её пульсация.

Светодиодная лампа без драйвера - 7

Выпустил это «чудо техники» Navigator.

Светодиодная лампа без драйвера - 8

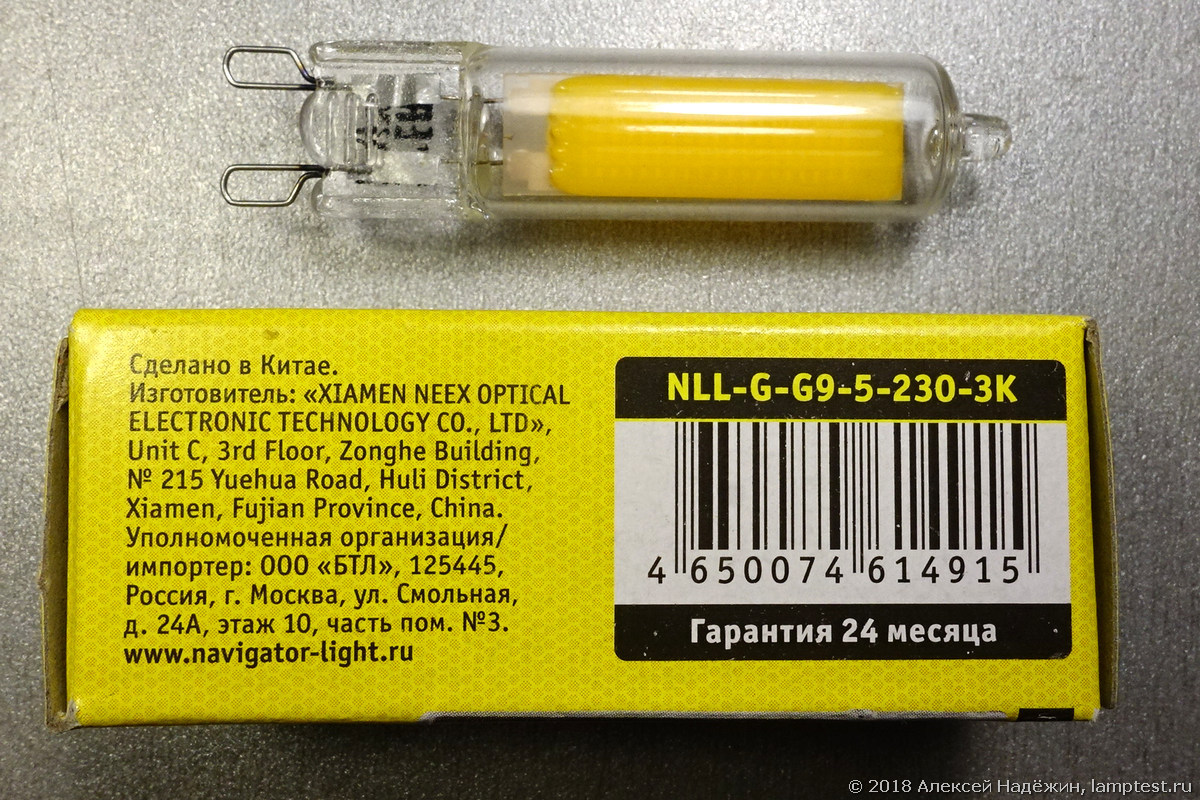

Производитель — Xiamen Neex.

Светодиодная лампа без драйвера - 9

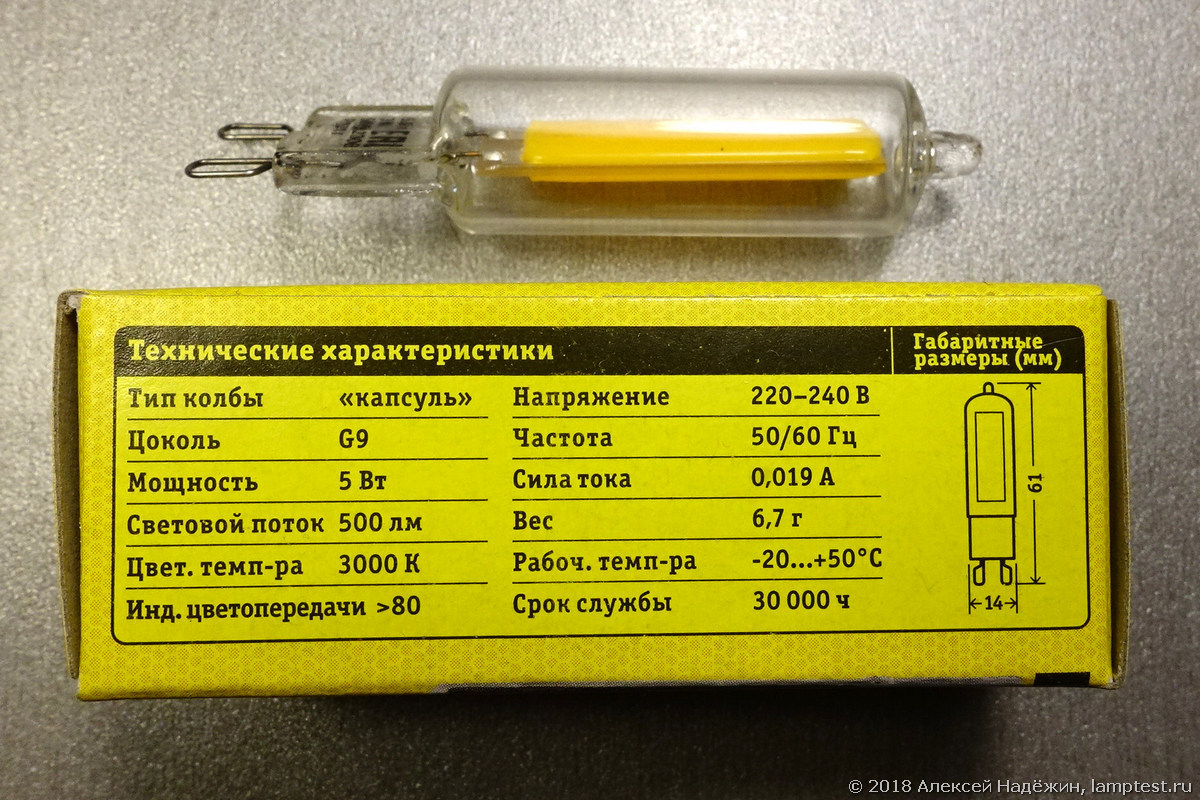

Обещают 5 Вт и 500 лм. На самом деле 3.6 Вт и 390 лм.

Светодиодная лампа без драйвера - 10

На мой взгляд выпускать и продавать такие лампы недопустимо и я очень сочувствую тем, кто их купит и будет жить с пульсирующим светом, но с технологической точки зрения лампочка очень интересная и, пользуясь такой технологией, наверняка можно выпускать простые, хорошие и дешёвые лампы для работы на постоянном напряжении.
