LEGO Mindstorms EV3. Игрушечный скайнет. Начало

в 14:00, , рубрики: diy или сделай сам, lego, Блог компании Кибермаркет Юлмарт, гаджеты, конструктор, робототехника, роботы, терминатор своими руками

— Ты кого хотел бы — сына или дочку?
— Сына!
— Почему?
— Вертолёт хочу радиоуправляемый!!!

Несмешной и баянистый анекдот, но нельзя просто так взять и начать эту публикацию не с этого анекдота – он в лучшем виде отображает суть того, о чём пойдёт речь далее. Впрочем, из заголовка вы и так поняли, о чём речь.

LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 1

Осторожно! Публикация может вызвать непреодолимое желание завести сына.

Урок истории

Компания LEGO (название произошло от датской фразы «leg godt», «Играй с удовольствием») не нуждается в представлении – она была основана в далёком 1932 году, хотя первые знакомые всем пластиковые кубики появились значительно позже, в 1947. Примечательно, что кубики LEGO, выпускаемые в те годы, полностью совместимы с теми, что выпускаются сейчас.

История создания компании, выпущенная компанией Pixar к 80-летнему юбилею LEGO:

Сейчас компания производит около 20 миллиардов деталек в год, то есть более 630 штук в секунду. В текущем модельном ряду более 600 различных конструкторов и так уж получилось, что серия Mindstorms является своего рода вершиной технической мысли, самым-самым навороченным конструктором. Если вкратце, то она позволяет делать вполне себе полноценных роботов.

Как гласит википедия, серия LEGO Mindstorms была впервые представлена в 1998 году. Через 8 лет (в 2006) на свет появился набор LEGO Mindstorms NXT 1.0, а уже в 2009 — набор LEGO Mindstorms NXT 2.0. Сегодня речь пойдёт о LEGO Mindstorms EV3 – последнем (третьем) поколении терминатора конструктора, который был представлен почти год назад, 4 января 2013 года (в продаже появился только спустя полгода).

Отличия EV3 от NXT 2.0

В принципе, главная идея осталась прежней – серия предназначена для сборки программируемых роботов. Поэтому первым встаёт вопрос, а что же поменялось с момента выхода предыдущего конструктора и стоит ли покупать новый? Основное отличие заключается в обновленных датчиках/моторах и, самое главное, в интеллектуальном блоке EV3 (EV означает EVolution):

EV3 NXT
Дисплей Монохромный LCD, 178x128 Монохромный LCD, 100x64
Процессор 300 МГц
Texas Instruments
Sitara AM1808 (ARM9)
48 МГц Atmel
AT91SAM7S256
(ARM7TDMI)
Память 64 Мб RAM
16 Мб Flash
Слот microSDHC (до 32 Гб)
64 Кб RAM
256 Кб Flash
USB-хост Есть Нет
Wi-Fi Опционально, через USB-донгл Нет
Bluetooth Есть Есть
Поддержка Apple-устройств Есть Нет

Как видите, разница довольно существенна – было бы странным, если бы за 4 года поменяли только разрешение экрана и набор наклеек.

Ещё одно отличие заключается в том, что серия NXT продавалась в нескольких версиях (в разные годы) и представляла собой разные наборы, базовые и ресурсные. У нового EV3 с этим попроще – пока он продаётся в основном варианте – 31313 (601 деталь), из которого можно наделать кучу всего. Но при желании можно докупить базовый набор 45544 (541 деталь) с дополнительными сенсорами и детальками (использовать детали от обычных конструкторов также никто не мешает). Кстати, обратите внимание на пятизначные артикулы – на такую нумерацию компания перешла в 2013 году.

Что касается совместимости, то тут было проделано всё возможное. Все NXT-сенсоры и моторы совместимы с EV3 и распознаются как NXT. EV3-сенсоры не работают с NXT, но EV3-моторы вроде как совместимы. NXT-кирпичик может быть запрограммирован софтом от EV3, но некоторые функции могут быть недоступны, а вот запрограммировать EV3-кирпичик NXT-софтом без сторонних решений не получится.

Внутри коробки

Ещё когда я сам был маленький и ездил с родителями в центральный Детский Мир (когда он ещё был), на Лубянку – уже тогда я не мог оторвать глаз от коробок с LEGO. Тогда не было ни Гиктаймс, ни даже Хабра, но с тех пор коробки остались всё такими же яркими и сочными, даже во взрослом возрасте активируют процесс слюновыделения ) В этом плане другим производителям есть чему поучиться.

LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 2

Часть коробки, на самом деле, представляет собой (если её разрезать) трассу с различными цветовыми зонами, которую можно использовать для роботов с сенсорами цвета.

Все детальки аккуратно разложены по пакетикам, в комплекте – инструкция и набор наклеек. Давайте вкратце пройдёмся по тому, что положили в комплект.

LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 3

LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 4

Сам EV3, он же интеллектуальный блок, он же сердце системы, он же «кирпичик» или «кубик». Служит центром управления и энергетической станцией для вашего робота и имеет следующие функциональные элементы:

LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 5

– Многофункциональный монохромный дисплей с разрешением 178х128
– Шестикнопочный интерфейс управления с функцией изменения подсветки (3 цвета) для индикации режима работы
– 4 порта ввода (1, 2, 3, 4) для подключения датчиков
– 4 порта вывода (A, B, C, D) для выполнения команд
– 1 разъём miniUSB для подключения EV3 к компьютеру
– 1 порт USB–хост (для соединения нескольких EV3 в одну цепь, например)
– 1 слот для карт памяти формата microSD (до 32Гб) – для увеличения объёма доступной памяти EV3
– Встроенный динамик

LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 6

LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 7

LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 8

Кубик EV3 также поддерживает Bluetooth, WiFi (через USB-адаптер NETGEAR WNA1100 Wireless-N 150), для связи с компьютерами имеет программный интерфейс, позволяющий создавать программы и настраивать регистрации данных непосредственно на микрокомпьютере EV3.

» Большой EV3-сервомотор (2 штуки). Cоздан для работы с микрокомпьютером EV3 и имеет встроенный датчик вращения с точностью измерений до 1 градуса. Используя этот датчик, мотор может соединяться другими моторами, позволяя роботу двигаться с постоянной скоростью. Кроме того, датчик вращения может использоваться и при проведении различных экспериментов для точного считывания данных о расстоянии и скорости.

LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 9

– Встроенный датчик вращения с точностью измерений до 1 град
– Максимальные обороты до 160-170 об/мин
– Максимальный крутящий момент в 40 Нсм
– Автоматическая идентификация программным обеспечением EV3

» Средний EV3-сервомотор. Идеален для задач, когда скорость и быстрота отклика, а также размер робота важнее его грузоподъёмности.

LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 10

– Встроенный датчик вращения с точностью измерений до 1 градуса
– Максимальные обороты до 240-250 об/мин
– Максимальный крутящий момент в 12 Нсм
– Автоматическая идентификация программным обеспечением EV3

» Датчик цвета (EV3). Способен определить 8 различных цветов, хотя также может использоваться как датчик освещённости.

LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 11

– Измеряет отраженный красный свет и внешнее рассеянное освещение, от полной темноты до яркого солнечного света
– Фиксирует и определяет 8 цветов
– Частота опроса до 1 кГц
– Автоматическая идентификация программным обеспечением EV3

» Датчик касания (EV3). Позволяет роботу реагировать на касания, распознает три ситуации: прикосновение, щелчок и освобождение. Также способен определить количество нажатий, как одиночных, так и множественных.

LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 12

» Цифровой ИК-датчик (EV3). Для определения приближения робота. Также способен улавливать ИК-сигналы от ИК-маяка, позволяя создавать дистанционно управляемых роботов, навигационные системы для преодоления препятствий.

LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 13

– Измерения приближения/удаления в радиусе 50-70 см
– Радиус улавливания ИК-сигналов до 2 метров
– До 4 индивидуальных каналов приёма сигнала
– Получение удаленных ИК-команд управления
– Автоматическая идентификация программным обеспечением EV3

» Удалённый инфракрасный маяк. Разработан для использования с ИК-датчиком EV3. Маяк излучает ИК-сигнал, улавливаемый датчиком – может использоваться в качестве пульта дистанционного управления микрокомпьютера EV3, передавая сигналы на ИК-датчик.

LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 14

– До 4 индивидуальных каналов передачи сигнала (переключатель прямо на корпусе)
– Имеет кнопку и тумблер для включения/выключения
– При работе ИК-маяка горит зелёный светодиод
– Автоматическое отключение при простое более 1 часа
– Радиус действия до 2 метров

В отдельном пакетике смотаны провода для подключения датчиков и моторов к кубику, а также USB-шнур для подключения кубика к компьютеру.

LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 15

Стоит отметить два важных момента. Во-первых, существуют другие датчики Lego, такие как:

» Гироскопический датчик (EV3). Цифровой гироскопический датчик EV3 позволяет измерять движение вращения робота, а также улавливать изменения в его движении и положении. Режим измерения углов с точностью до ± 3 градуса; встроенный гироскоп улавливает вращения с моментом до 440 град/с; частота опроса до 1 кГц.

» Ультразвуковой датчик (EV3). Генерирует звуковые волны и фиксируюет их отражения от объектов, тем самым измеряя расстояние до объектов. Также может использоваться в режиме сонара, испуская одиночные волны. Может улавливать звуковые волны, которые будут являться триггерами для запуска программ. Измеряет расстояния в пределах от 1 до 250 см, а точность измерений составляет ± 1 см.

А во-вторых, поддерживаются сенсоры и прочие аксессуары от сторонних производителей, таких как HiTechnic и Mindsensors – они предлагают всевозможные джойстики, инфракрасные датчики расстояний, магнитные датчики, компасы, гироскопы, акселерометры, таймеры, мультиплексоры, шаровые опоры, и т.д. Так что, если задаться вопросом, можно найти много всего интересного.

LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 16

В общем, как вы уже поняли, LEGO – это для реальных пацанов!

Первая модель

В комплекте с конструктором идёт бумажная инструкция, по которой можно собрать одну-единственную модель – некое подобие гусеничной самоходной машины.

LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 17

Сначала я удивился, ведь даже в самых простых наборах (серии типа LEGO Creator) всегда идёт несколько инструкций, а тут вдруг бумаги пожалели или места в коробке не нашли. Оказалось… что только на официальном сайте из набора деталей предлагается собрать 17 разных роботов! Поэтому 17 инструкций в коробке были бы действительно лишними (и для логистики, и для лесов природы). Вот названия роботов: EV3RSTORM, GRIPP3R, R3PTAR, SPIK3R, and TRACK3R. ROBODOZ3R, BANNER PRINT3R, EV3MEG, BOBB3, MR-B3AM, RAC3 TRUCK, KRAZ3, EV3D4, EL3CTRIC GUITAR, DINOR3X, WACK3M, и EV3GAME – инструкции для них придётся качать из инета, равно как и софт для подключения EV3 к компьютеру.

LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 18

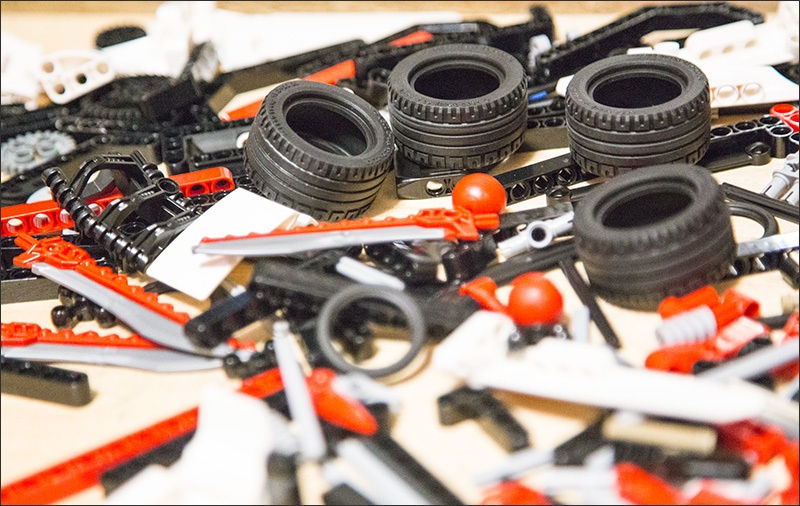

Инструкция наиподробнейшая, накосячить сложно. Сын сказал, что детали в пакетиках расфасованы не очень удачно – на первой же странице может потребоваться вскрыть 3 разных пакета, но это тоже мелочи.

LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 19

Кубик EV3 необходимо запитать, для чего можно использовать аккумулятор (нет в комплекте) или 6 пальчиковых батареек. Забегая вперёд – ещё 2 батарейки (но уже мизинчиковых) понадобятся для питания ИК-маяка (он же пульт ДУ).

LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 20

Первую модель ребёнок (7 лет) собрал примерно минут за 30.

LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 21

Процесс оказался не таким увлекательным, как, например, сборка моделей LEGO Technics – в инструкции предлагается собрать далеко не самого интересного робота: в нём лишь крупные детали, среди которых были практически все датчики и двигатели – видимо, чтобы продемонстрировать работу каждого из них.

LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 22

LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 23

Но вот результат превзошёл все детские ожидания – впервые он собрал модель, которая могла двигаться сама: вперёд-назад, поворот, разворот на месте, крутила щупальцами…

LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 24

LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 25

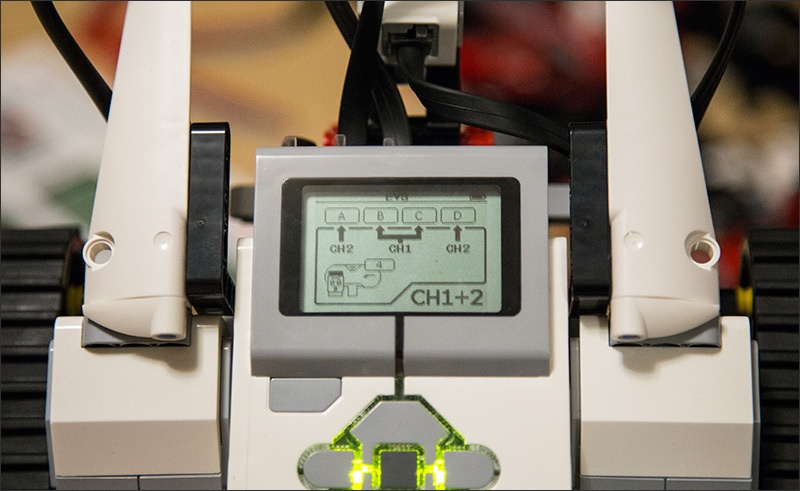

Запуск осуществляется с кубика EV3, для чего следует нажать пару кнопок на лицевой панели. Некоторые действия можно запрограммировать прямо на кубике: выбрать количество итераций, настроить подачу звукового сигнала и так далее – в одной статье всего не рассказать, курите мануалы.

LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 26

LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 27

Софт

Программировать через компьютер собранную выше модель не пришлось. Тем не менее, возможность такая есть, при этом на разных уровнях хардкорности.

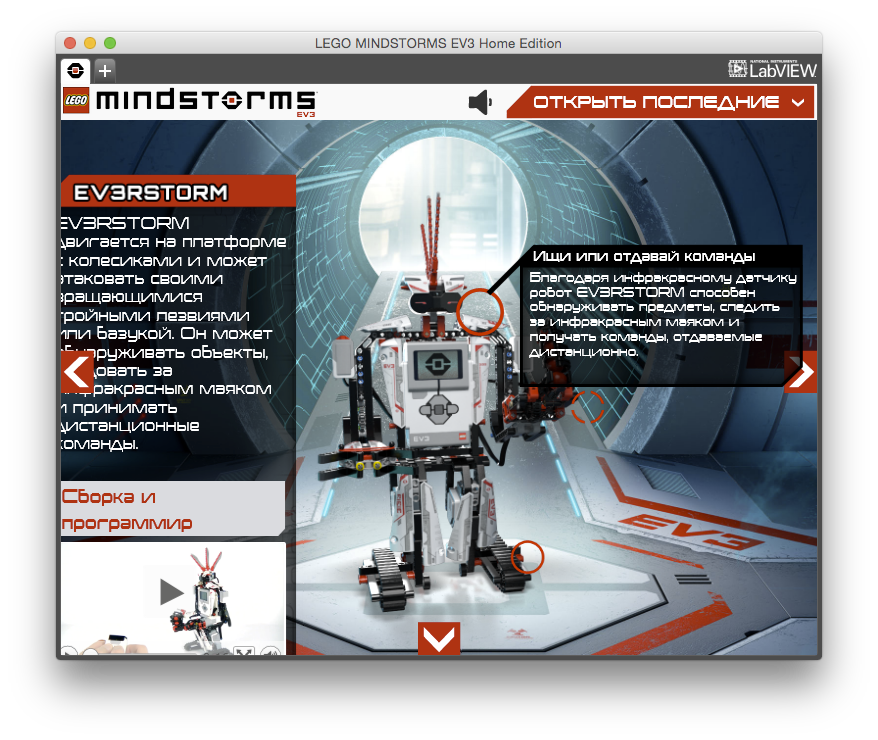

Ребёнку проще всего будет начать с предлагаемого производителем софта, который есть как под Windows, так и под OS X. Во втором случае дистрибутив весит 666 Мб, а установленное приложение займёт гигабайт. Оно называется LEGO Mindstorms EV3 Home Edition и разработано совместно с небезызвестной компанией LabView. Сразу после запуска перед нами возникает интерактивный «гараж» из роботов, которых можно собрать из набора:
LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 28
LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 29
Выбираем понравившегося и начинаем собирать: перед нами появится интерактивная инструкция по сборке, видеоролики, а также подборка различных миссий, которые можно выполнить с собранным роботом. Вот почему дистрибутив весил так много.
LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 30
LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 31
LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 32
LEGO Mindstorms EV3. Игрушечный скайнет. Начало - 33
Не вижу смысла описывать всё в деталях: вы быстрее скачаете приложение сами и увидите, что там есть и на каком уровне. Разве что упомяну один из недостатков, который мне больше всего запомнился: не самый дружелюбный (особенно для детей) интерфейс – от приложения попахивает каким–то банк-клиентом.

Нельзя ещё раз не отметить, что кубиком EV3 можно управлять со смартфона на операционных системах Android или iOS, для чего есть отдельные приложения.

Если всего этого оказалось мало, можете повысить градус хардкора. Для кубика EV3 существуют различные прошивки, которые позволяют расширить его возможности, скорость работы и т.д. Вот, например, альтернативная прошивка leJOS EV3 – прошивка с jvm, позволяющая программировать EV3 на языке Java. Хотите на другом языке? Окей, гугл – в вашем распоряжении почти 60 вариантов на выбор: ASM/C/C++/Perl/Python/Ruby/VB/Haskell/Lisp/Matlab/LabVIEW и многое-многое другое.

Более подробно об этом я рассказывать не буду по нескольким причинам: во-первых, программист из меня полный false (все надежды на сына), во-вторых, пока мы успели собрать только одну модель (и на выходных возьмёмся за вторую), а в-третьих – вы уже и так оформили заказ на этот конструктор и скоро сами всё узнаете ;) Ну а если серьёзно, то статья и так уже огромная – вот лучше две ссылочки изучите: раз и два.

Ну и ещё большой плюс – это LEGO-сообщества, которых полно по всему миру. Можете быть уверены, что на любом из этапов экспериментов с роботами вы всегда сможете найти единомышленников и тех, кто сможет помочь с решением проблемы. Помимо дружелюбных сообществ, на просторах сети выложено огромное множество различных инструкций, моделей, исходников, видеороликов и обучающих материалов. Всё это означает одно: с Mindstorms вы не соскучитесь.

Плюсы и минусы

Продукция компании LEGO не первый год славится своим качеством, поэтому в этом плане никаких нареканий нет: эффектная коробка, детальки, наклейки, инструкция – всё проработано до мелочей. Поэтому позволю себе закрыть глаза на все «маленькие плюсы» по сравнению с одним большим: многообразие возможных комбинаций конструкций, которые можно сделать даже из штатного набора деталей (про дополнительные наборы и говорить не стоит), ограничено только вашей фантазией. Возможность по-разному программировать собранную модель – это ещё один плюс, который, на самом деле, гораздо больше, чем кажется на первый взгляд.

А вот из реально существенных минусов я нашёл только один: цену. Ещё летом LEGO Mindstorms EV3 можно было купить за 14-15 тысяч, но стремительный рост курса вечнозелёного президента увеличил прайс аж до 17 тысяч. Кто-то скажет: «да, крутой конструктор… НО ДОРОГО Ж!» И будет прав. Во время изучения набора и его возможностей я офигел от количества тех ресурсов, которые были вложены при его создании; я понимаю, что тут куча электроники и всё остальное… но всё равно пока не могу смириться с такой стоимостью конструктора. За эти деньги можно человека из тюрьмы вытащить (с) выбрать много других подарков: квадрокоптер, ДВС-модельку на радиоуправлении, полноразмерный электромотоцикл, год занятий в спортивной секции, планшет… да много чего! Но на спорт можно ходить в любое время и это вроде как не совсем подарок, а тот же квадрокоптер будет жужжать до первой серьёзной поломки. Лего же в этом плане гораздо более долгоиграющий подарок, совмещающий приятное с полезным, с нереально большим потенциалом. Да, на том же планшете тоже можно учиться программировать, но когда нет возможности вживую пощупать руками результат работы, это уже не так увлекательно. Поэтому решайте сами.

Ах да. Производитель позиционирует данный набор для детей от 10 лет, но даже 7-летнему ребёнку было интересно поиграться – процесс бурного освоения начался. Как думаете, сколько этим парням и во сколько они купят свой первый Порш? )

The end
