Как не переплачивать за Умный Дом. Защита от потопа (антипротечка)

в 20:14, , рубрики: diy или сделай сам, гаджеты, защита от протечек воды, Интернет вещей, сделай сам, умный дом, управление устройствами

В статье представлен прагматичный подход по созданию одного из элементов Умного Дома — экономной защиты от потопа (антипротечки) на базе универсального контроллера домашней автоматизации.

Главные отличия от ранее представленных на хабре решений данной задачи – простота реализации, относительно дешево + для повторения не надо быть программистом. Правда паять все равно придется, но всего 2 раза.

Как не переплачивать за Умный Дом. Защита от потопа (антипротечка) - 1

Введение

На хабре, как на ресурсе технически активных людей, на который страждущие идут за советом и решением проблем, размещено множество статей по теме Умный Дом.
И часто в комментариях встречаются сожаления о том, что мол никто пока не родил одновременно мощный, простой в освоении и экономный способ реализации Умного Дома для обывателей. То надо паять, то кодить, причем часто на разных языках: и для микроконтроллера, и для веб и так далее.
А так чтоб взял, купил запчасти-кубики за недорого и сам лично запустил – такое редко встречается.

Вот я и решил вставить свои 5 копеек, так как похоже, мне как раз попался один из вариантов реализации Умного Дома, который может подойти для многих прагматически настроенных потребителей.

Я расскажу на примере реализации защиты от потопа, хотя уже, на этом же контроллере у меня функционирует система охранной сигнализации, регистрации температуры и автоматического отключения нужных розеток при уходе из дома.

Итак, по моей «пирамиде потребностей Маслоу для Умного Дома» (с) – важность сигнализации и предотвращения потопа находится на том же уровне, что и важность сигнализации о вторжении или появлении дыма.

Пирамида потребностей Маслоу для Умного Дома

Как не переплачивать за Умный Дом. Защита от потопа (антипротечка) - 2

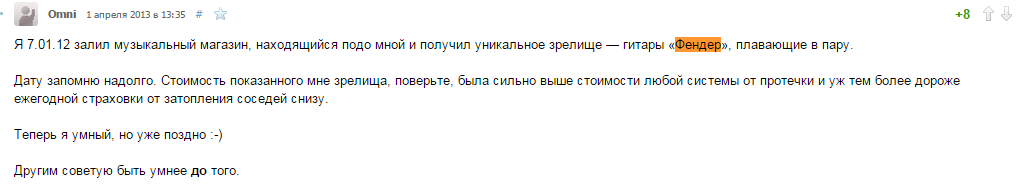

Ибо масштаб трагедии может быть ужасающим:

Как не переплачивать за Умный Дом. Защита от потопа (антипротечка) - 3

Ввиду того, что я недавно обзавелся универсальным контроллером умного дома и уже реализовал более важный функционал — я решил, что пора «постелить соломки».

Проблема

Итак, захотелось в случае обнаружения протечки воды – получать оповещение (смс и/или email) и, чтобы автоматически перекрывалась подача воды в квартиру. А также иметь возможность открывать и перекрывать воду «вручную», в том числе удаленно через интернет.

Решение

Существует ряд готовых наборов для полного или частичного решения данной задачи, но, во-первых, они мягко говоря дороговаты, во-вторых, имея в руках универсальный контроллер управления умным домом все это можно сделать самому и будет не хуже, а даже лучше ввиду того, что все будет интегрировано в единую систему и будет взаимодействовать именно так как мне хочется, а не так, как решил производитель системы. А учитывая, что самая дорогостоящая часть систему уже есть (контроллер), то избавляемся от дублирования и избыточности.

Текущая структура моей системы Умный Дом. Красным выделены компоненты непосредственно участвующие в системе Антипротечки.

Как не переплачивать за Умный Дом. Защита от потопа (антипротечка) - 4

Настольный макет прикладной части системы антипротечки выглядел так:

Как не переплачивать за Умный Дом. Защита от потопа (антипротечка) - 5

У меня сейчас горячая вода получается путем нагрева в бойлере холодной воды. Поэтому перекрывать нужно только одну трубу.
При необходимости, систему можно будет элементарно нарастить и сделать перекрытие второй трубы просто добавив еще один клапан и подключив его параллельно к радиореле.

Датчик протечки

Самый сложный момент во всей системе.
Беда в том, что если вопросы по контролю вторжения и появления дыма или газа элементарно решаются стандартными датчиками, то с контролем утечки воды все несколько иначе. В перечне совместимых датчиков моего универсального контроллера пока нет датчика протечки воды. По крайней мере не было…

Поиск на хабре быстро показал путь наименьшего сопротивления: взять стандартный беспроводной герконовый датчик и вместо геркона, а точнее параллельно ему, вывести провода с контактами и замыкать их водой.

Данный подход имеет ряд недостатков: одним из главных является окисление не позолоченных контактов со временем.
Как не переплачивать за Умный Дом. Защита от потопа (антипротечка) - 6
Ранее читал в интернете, что существуют другие способы определения протечки воды, например, бесконтактные, но дешевизна, оперативность и элементарность реализации описанного выше варианта прервала полет инженерной мысли в сторону инновационных подходов.

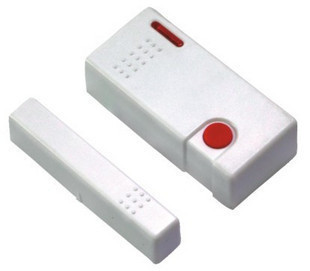

За основу был взят китайский беспроводной магнитоконтактный (герконовый) датчик MD-209R. В моем случае был выбран относительно дешевый датчик-клон, совместимый с протоколом передачи PowerCode (фирмы Visonic), так как это один из беспроводных протоколов, поддерживаемых моим контроллером.

Параллельно встроенному геркону я подпаял 2 провода, замыкание которых фактически приводят к срабатыванию датчика.

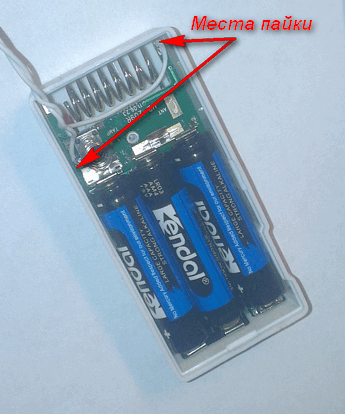

Итак, после нехитрых манипуляций с паяльником получилось это:
Как не переплачивать за Умный Дом. Защита от потопа (антипротечка) - 7

Клапан с электроприводом

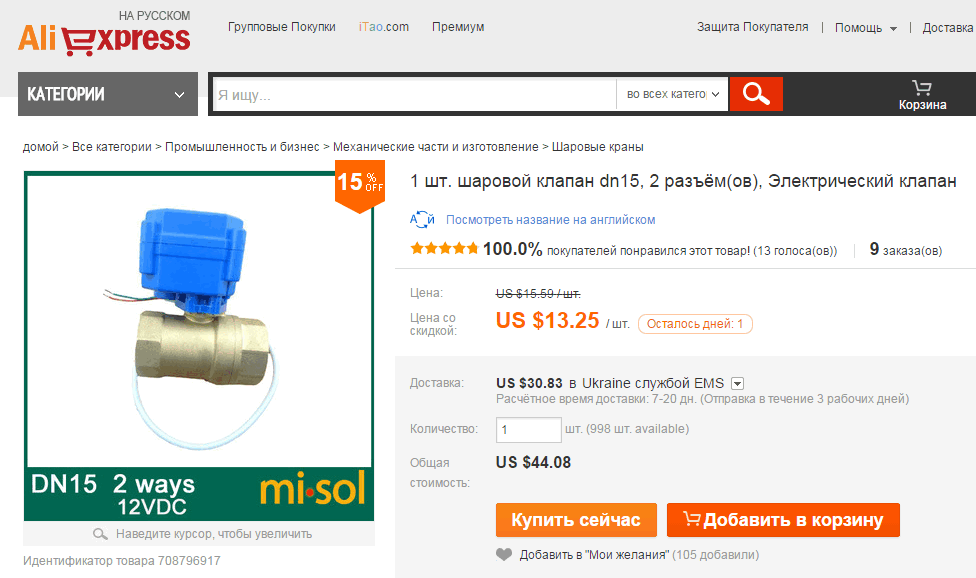

Как не переплачивать за Умный Дом. Защита от потопа (антипротечка) - 8В качестве клапана, перекрывающего воду, можно использовать любой клапан, имеющий электропривод и соответствующий размер соединения с трубой.

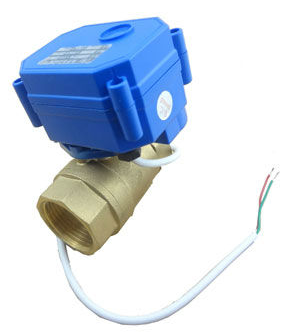

Свой макет я испытывал на китайском клапане с электроприводом под трубу на 1/2 дюйма.

Как не переплачивать за Умный Дом. Защита от потопа (антипротечка) - 9

Конструкция электропривода клапана автоматически отключает питание на катушку после открытия или закрытия. Таким образом, нет необходимости командами с контроллера снимать напряжение через радиореле после выполнения операции.

Радиореле

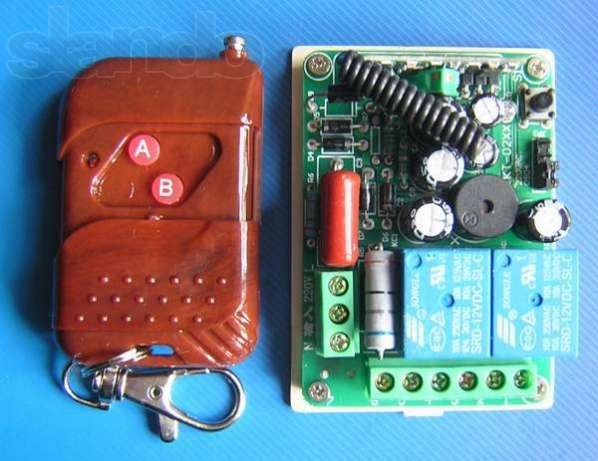

Для подачи питания на привод я закупил на ebay вот такое двухканальное радиореле из списка совместимых с контроллером.
Тип YKT-02XX-433

Как не переплачивать за Умный Дом. Защита от потопа (антипротечка) - 10

Внутри установлена так любимая китайскими производителями микросхема-кодер 1527.

В нем стоят 10-амперные реле, поэтому, в принципе, ими можно коммутировать почти любую бытовую нагрузку до 250В. Ограничение 2 кВт.

Для управления электроприводом этого более чем достаточно, так как привод клапана питается от 12 В и по паспорту потребляет всего 4 Вт, причем только во время изменения состояния клапана.

Данное радиореле может работать в нескольких режимах, один из которых нам как раз и надо: взаимная блокировка каналов. В этом режиме — при включении реле одного канала, автоматически выключается реле другого канала. Таким образом, мы «почти аппаратно» защищаемся от одновременной подачи напряжения на «открытие» и «закрытие» на соленоид электропривода клапана вследствие каких-либо глюков.

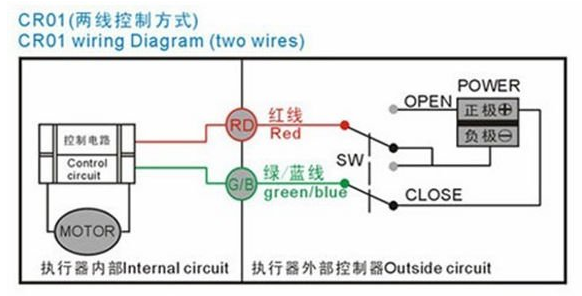

Схема подключения клапана, приемника

Как не переплачивать за Умный Дом. Защита от потопа (антипротечка) - 11

Управление

Как не переплачивать за Умный Дом. Защита от потопа (антипротечка) - 12

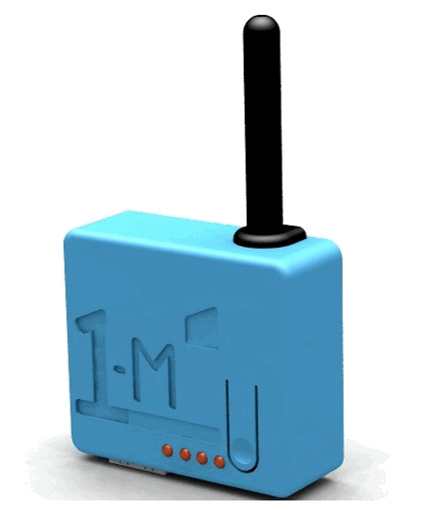

В качестве «мозгов» системы я применил Наносервер NS1000 — универсальный контроллер отечественного производителя 1-М Умным Домом.

Возможности контроллера, которые так или иначе используются в данном проекте:
• Поддержка сверхбюджетных беспроводных датчиков и радиореле.
• Выполнение сценариев оффлайн (даже без интернет).
• Оповещение о событиях через смс и по электронной почте.
• Элементарное составление «сценариев» работы системы без написания кода.
• Возможность управление устройствами со смартфона (Android).
• Управление через WEB.
• Ведение «логов».

Сценарии

В процессе настройки контроллера нужно учесть следующий нюанс:
Герконовый датчик посылает сообщение о срабатывании когда размыкается, а нам надо чтобы при замыкании. Соответственно, в условии запуска сценария нужно указать не включение датчика, а выключение. И не по состоянию, а по изменению. Чтобы оповещения не повторялись циклически.

Условие запуска сценария 1: Если Канал «Датчик протечки» выключился.
Шаги сценария:
. Оповещение «Хозяин, у нас потоп!»
. Включить канал «Клапан воды закрыть»

И сценарий на открытие клапана по команде с брелка или со смартфона:

Условие запуска сценария 2: Если Канал «Можно открыть клапан воды» включился.
Шаги сценария:
. Включить канал «Клапан воды открыть»

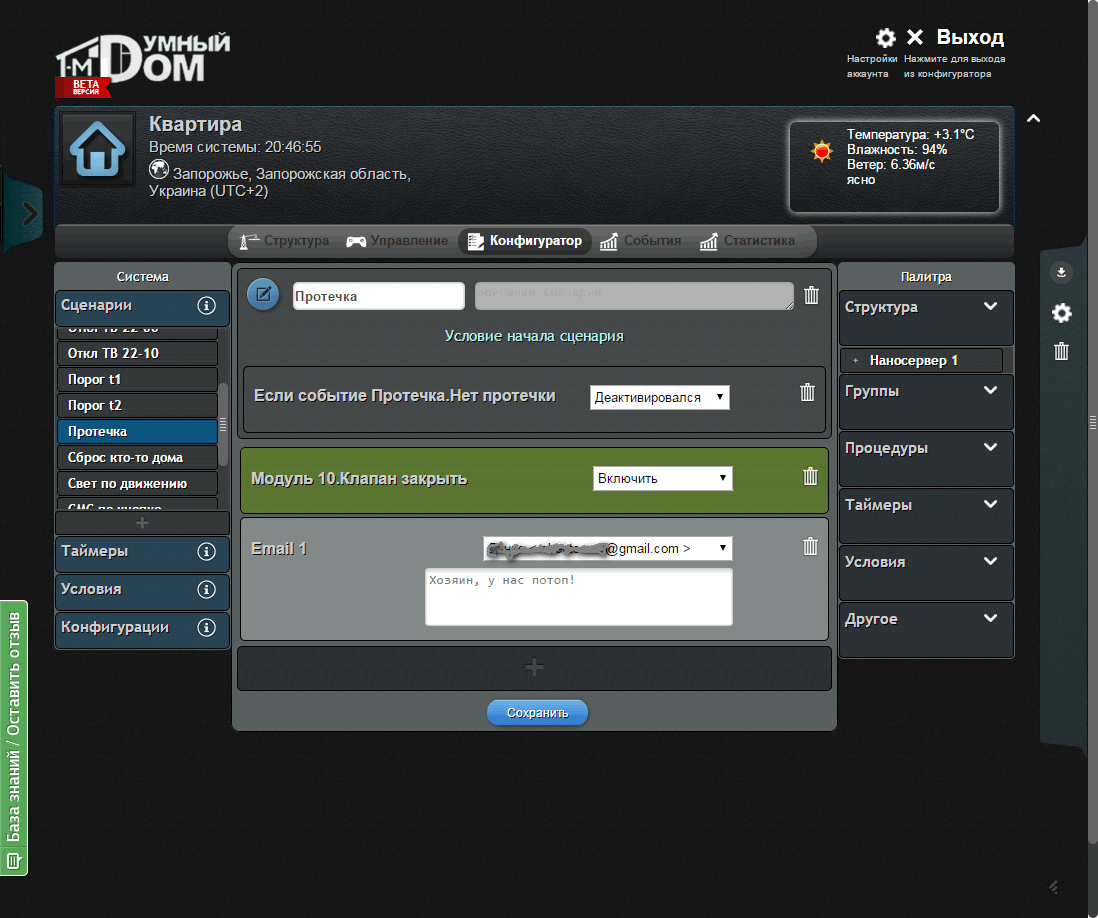

В WEB-интерфейсе облачного сервиса это выглядит так:
Как не переплачивать за Умный Дом. Защита от потопа (антипротечка) - 13

Для ручного управления устройствами ничего «программировать» не надо – после добавления в систему, управление каждым устройством автоматически становится доступно из Личного кабинета через WEB-интерфейс и с Android-приложения.

Вид панели WEB-управления Умным Домом через интернет:
Как не переплачивать за Умный Дом. Защита от потопа (антипротечка) - 14

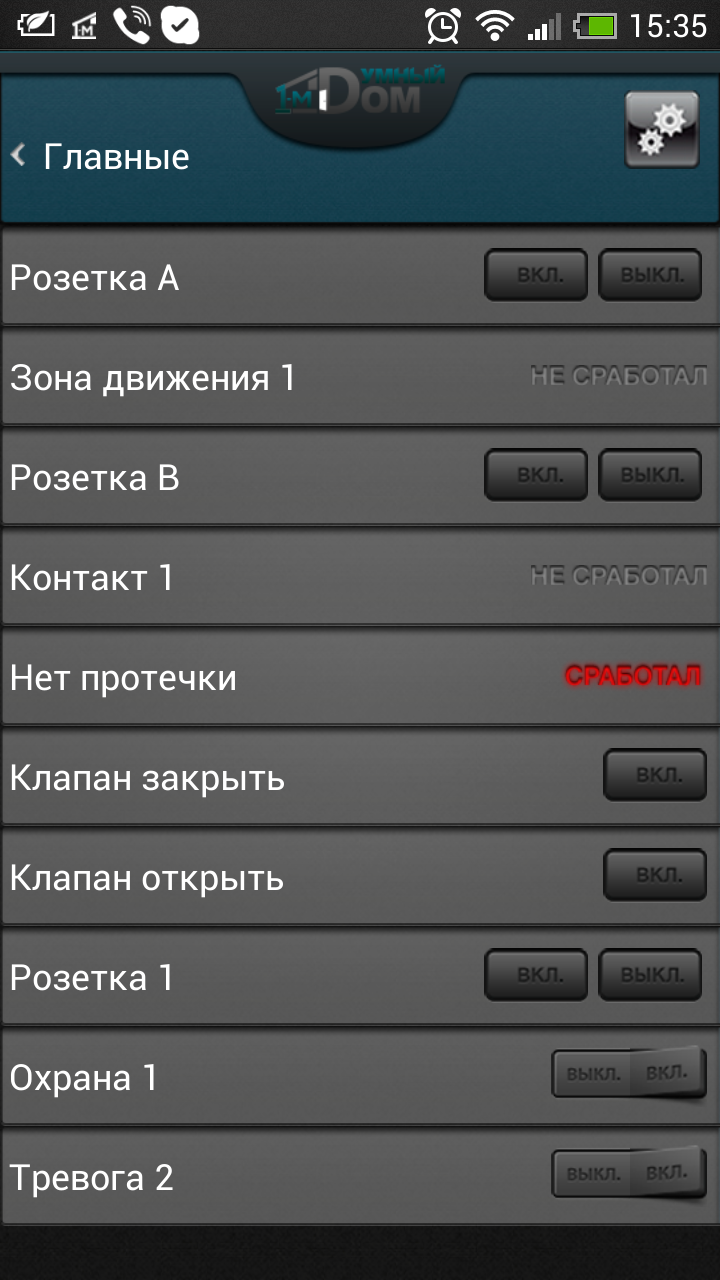

Внешний вид Android-приложения

Как не переплачивать за Умный Дом. Защита от потопа (антипротечка) - 15

Что в результате?

Цель достигнута. При срабатывании датчика протечки, я получаю смс-оповещение вида «Хозяин, у нас потоп!» и клапан автоматически перекрывается в течение менее 30 секунд.
Так же, я имею возможность не автоматически открывать и закрывать клапан, путем нажатия на кнопки брелка, со смартфона или с браузера через интернет.
Срабатывание каждого датчика и устройства регистрируется в журнале логов.

При этом, не пришлось писать код и самостоятельное повторение данного решения вполне доступно для большинства (конечно, не считая установки клапанов на трубы).

Настройка системы, зная, что ты хочешь, занимает от силы 10 минут. Включая активацию датчика и радиореле, создание всех сценариев.

Понятно, что в том виде, как оно представлено на фотографиях, в реальности оно долго и надежно работать не сможет.
Блок питания привода клапана, радиореле, да и сам датчик нужно еще поместить в пластиковые коробочки с хоть какой-то степенью защиты.

Плюс уже возникают разные мысли по развитию системы, например, дублированию оповещения на световую сигнализацию, периодическую «тренировку» клапана чтобы «не застаивался» и тп. Кстати, лично у меня есть серьезные сомнения в необходимости функции резервного питания электроклапана, которой так хвастаются некоторые «покупные» комплекты антипротечки.

Другими словами — аппетит приходит во время еды.

Благо дело, что для наращивания функционала не надо звать «сертифицированных» специалистов, чтобы они что-то подкрутили в системе. Все это можно элементарно сделать самому, благодаря простоте принципов настройки универсального контроллера.

Немного о ценах:

Наносервер NS-1000 — 44$
Датчик магнитоконтактный MD-209R — 13$
Радиореле — 10$
Клапан- 15$

Итого (без учета доставки) = 82$

Не так уж и дешево. Но это если не учитывать, что наносервер используется не только для фукнции антипротечки. Ведь на нем реализована система охранной и пожарной сигнализации и другие возможности…


Как не переплачивать за Умный Дом. Защита от потопа (антипротечка) - 16

P.S.

В процессе реализации, уже купив клапан, я обнаружил, что существуют электроприводы, которые устанавливаются на обычные шар-краны с ручным управлением.
Дополнительный и немаловажный бонус такого подхода – в случае чего, за несколько минут можно вернуть ручное управление клапаном.
Мне тут же расхотелось врезать дополнительную запорную арматуру в систему водоснабжения и я заказал такой привод. Жду.

Update 2:

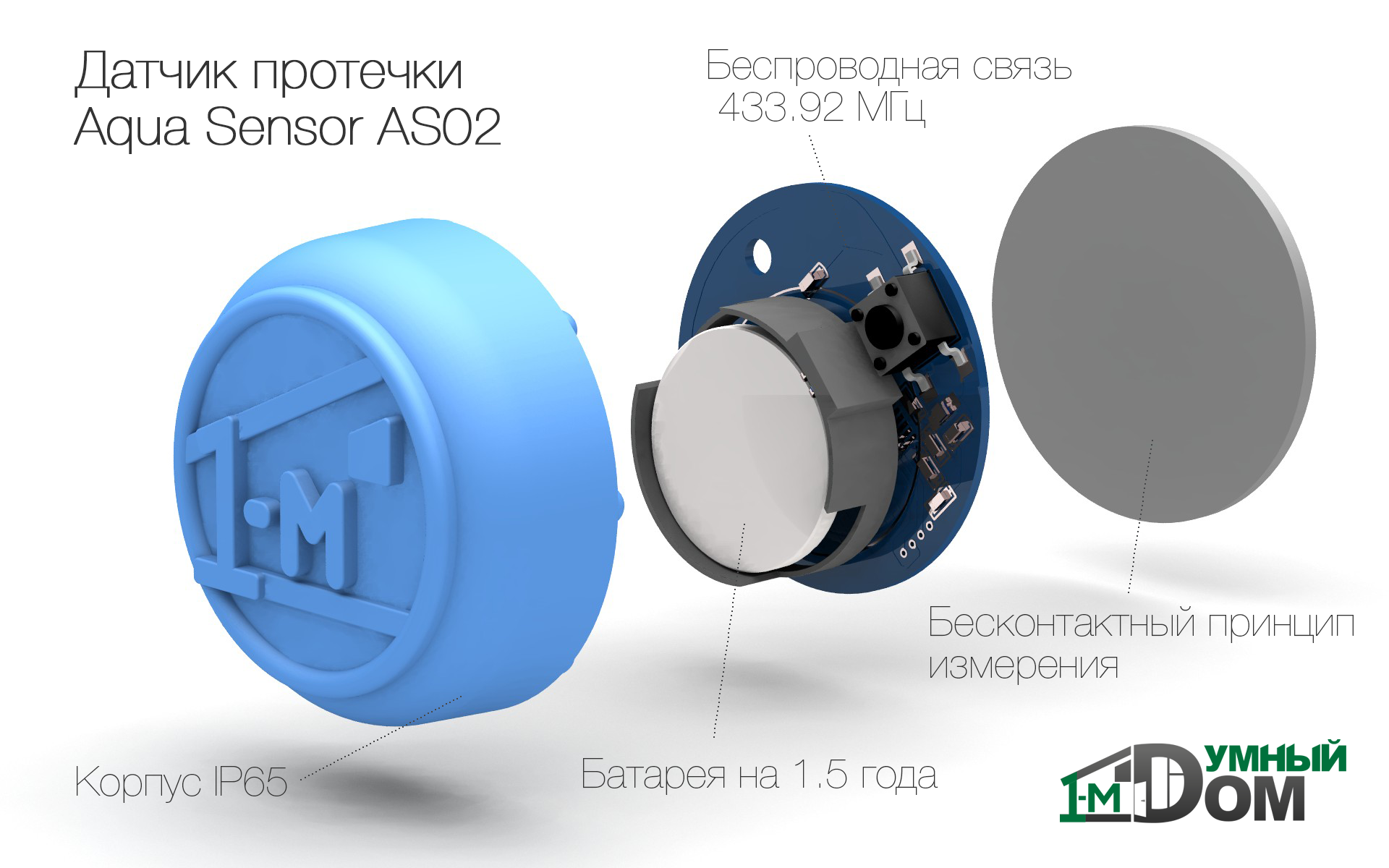

Пока соль да дело, производитель контроллера анонсировал датчик протечки.

Как не переплачивать за Умный Дом. Защита от потопа (антипротечка) - 17

Как не переплачивать за Умный Дом. Защита от потопа (антипротечка) - 18
Судя по информации, датчик использует бесконтактный принцип определения появления воды, что само по себе уже довольно необычно. Также он интересен тем, что не «заточен» под «бренд» и может использоваться не только с системой 1-М Умный Дом, а и с любой системой, работающей по протоколу PowerCode. Фактически он передает посылку аналогичную датчику MD-209R, который я применил для своей антипротечки.
Цена, похоже, тоже будет сравнима — 9.9$.
Поглядим…
