Будильник в технодизайне — настольные часы на основе Arduino

в 15:24, , рубрики: 3D-модель, 3D-печать, 3d-принтер, arduino, diy или сделай сам, open source, Блог компании Мастер Кит, гаджеты, мастер кит, Программирование, программирование микроконтроллеров

В прошлой публикации я рассказал как сделать наручные часы на основе Arduino с помощью 3D принтера. Следующий шаг был логичным — сделать настольный будильник из более менее стандартных модулей. На сборку будильника у меня ушло одно воскресенье. Корпус получился так себе — слишком простой. Краской задул из баллончика, вроде стало получше. Потом перерисую. Или сами перерисуйте, в Скетчапе например.
Зато скетч очень красивый. С эффектом заката.
Ну да ладно. Корпус часов собран из 4-х пластиковых деталей напечатанных вот на таком 3D принтере.

Будильник в технодизайне — настольные часы на основе Arduino - 1

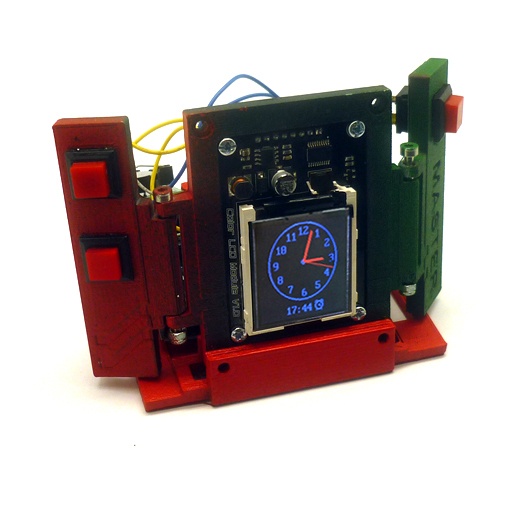

Будильник в технодизайне — настольные часы на основе Arduino - 2

Что я использовал:

Arduino UNO
MP1095 — Часы реального времени (RTC)
• 1,6" Цветной CSTN дисплей (132 * 132)
• Три кнопки.
• Пьезокерамическая пищалка.
• 8 винтов М3x16
• 2 винта M3x45
• 8 простых гаек М3 и 2 самоконтрящиеся гайки M3
• 3D принтер (или нужен доступ к печати деталей на 3D принтере)

4-е пластиковые детали (здесь можно скачать STL файлы)

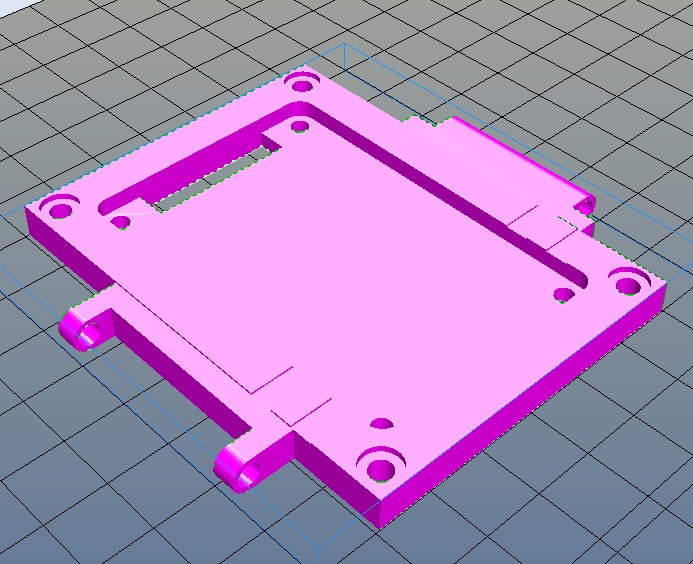

w1 – платформа для дисплея
Будильник в технодизайне — настольные часы на основе Arduino - 3

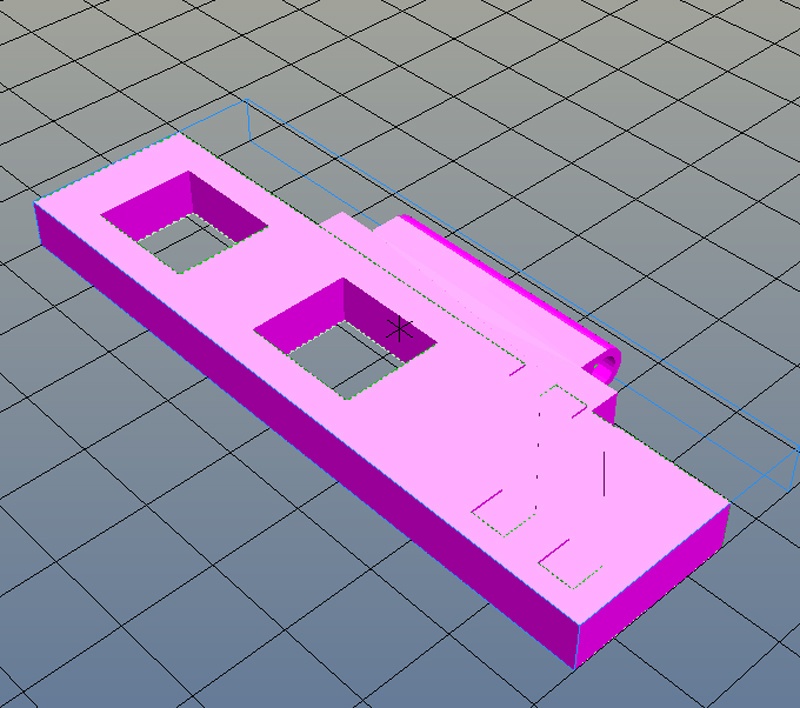

w2 – левая платформа для кнопок
Будильник в технодизайне — настольные часы на основе Arduino - 4

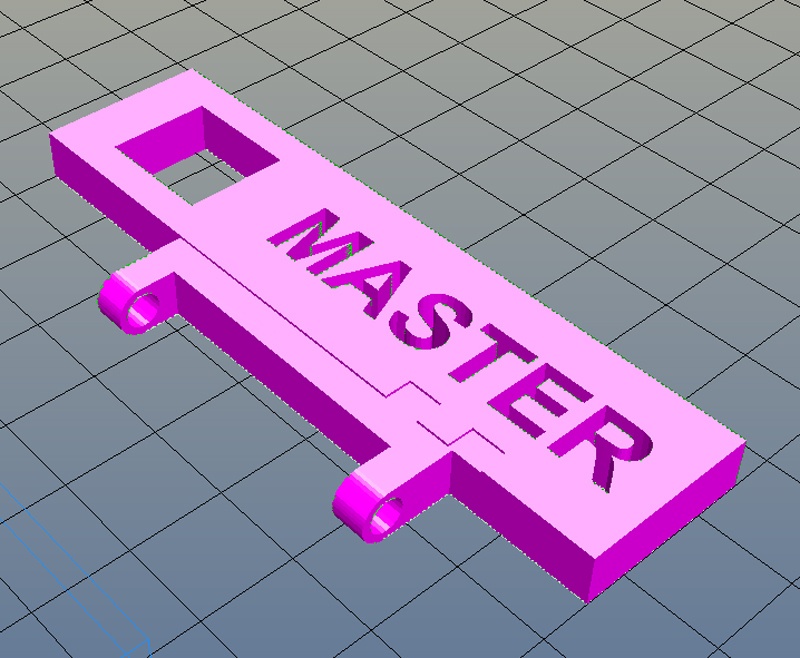

w3 – правая платформа для кнопок
Будильник в технодизайне — настольные часы на основе Arduino - 5

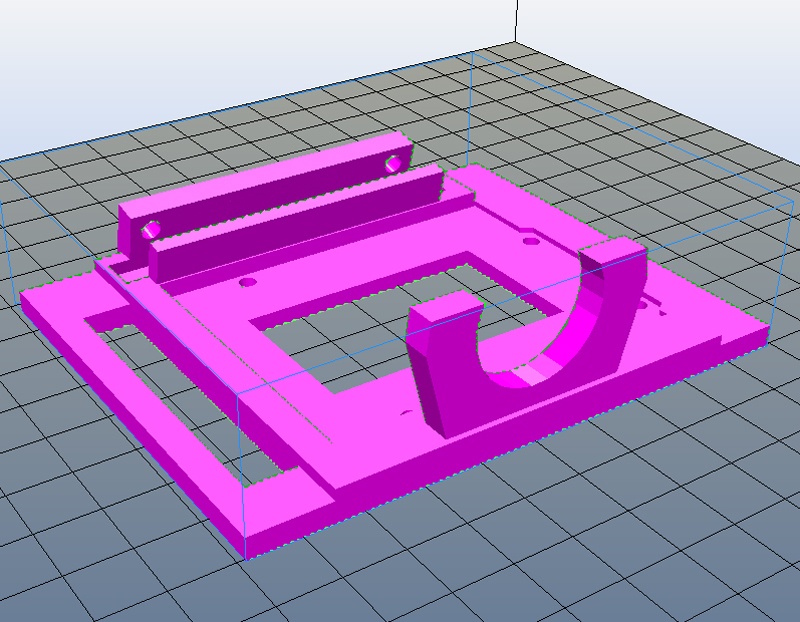

w4 – основание для установки Arduino UNO
Будильник в технодизайне — настольные часы на основе Arduino - 6

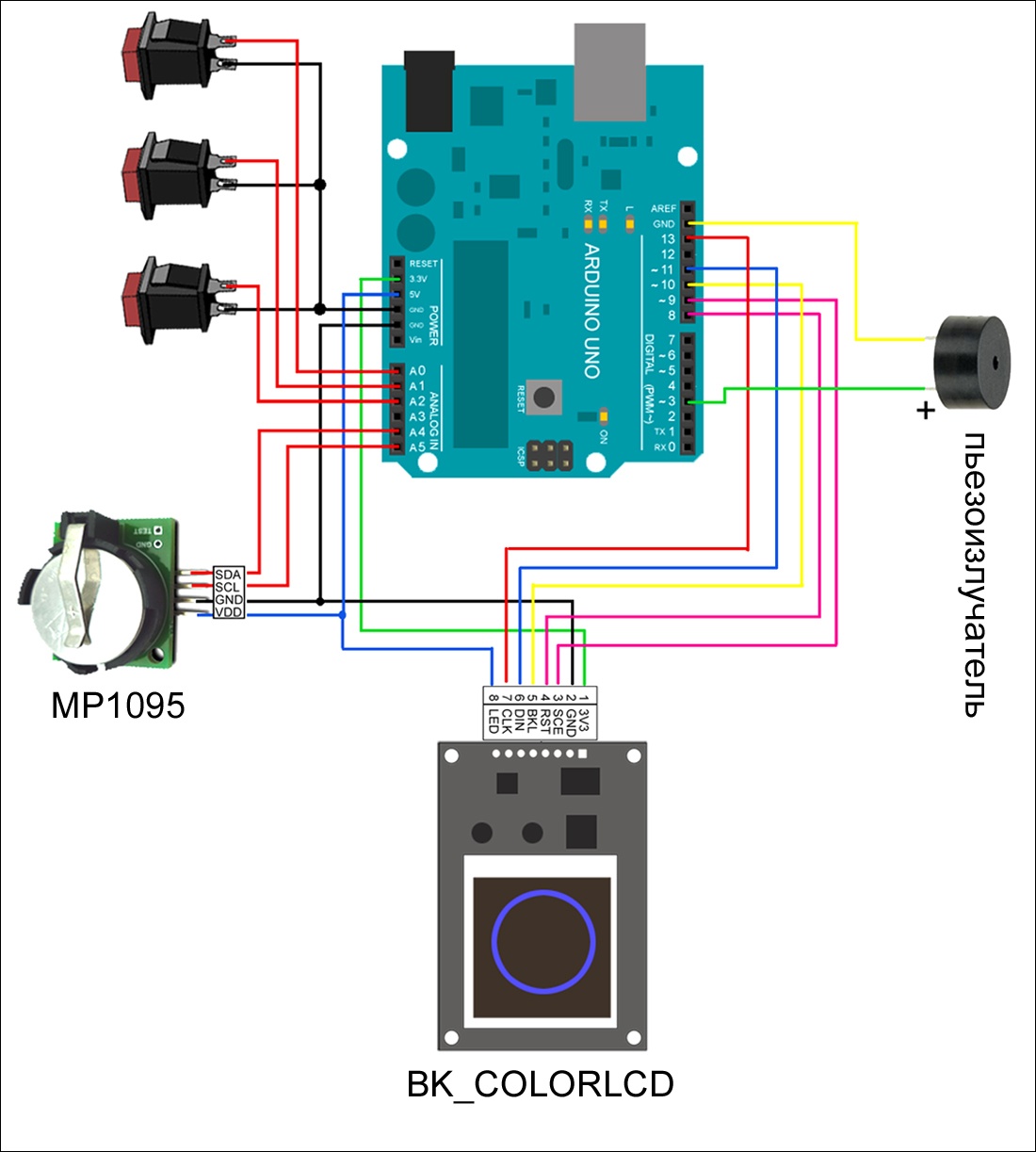

Электрическую схему собираем так:

Будильник в технодизайне — настольные часы на основе Arduino - 7

Под этой ссылкой скетч для ARDUINO UNO

Здесь библиотеки которые вам понадобятся для компиляции в среде Arduino:

ColorLCDShield
DS1307RTC
Time
PinChangeInt

Видеоинструкция по настройке.
На видео часы, сделанные на акриловом ценнике из какого то магазина. Тоже очень красиво!
