Как влияет сопротивление усилителя на звук?

в 7:32, , рубрики: diy или сделай сам, Блог компании Soundpal, гаджеты, звук, импеданс, полное выходное сопротивление, усилитель для наушников, метки: , ,

Как и наушники, усилитель имеет свое собственное сопротивление. Очень часто, пропуская этот параметр, оценивая одни и те же наушники, слушатели приходят к противоположным мнениям относительно их звучания, касаемо их громкости и частотного баланса.

Как влияет сопротивление усилителя на звук? - 1

Рассмотрим подробно влияние сопротивления усилителя но общее звучание.

В упрощенном виде электрическая схема выглядит так:
Как влияет сопротивление усилителя на звук? - 2

Условно, мы имеем дело с дополнительным сопротивлением R(Amplifier), которое многие не учитывают и потом удивляются, почему их ожидания от звучания наушников не оправдываются. В зависимости от величины сопротивления, усилители делятся на усилители напряжения (низкое значение сопротивления) и усилители тока (высокое сопротивление).

Само сопротивление принято называть импедансом или полным выходным сопротивлением усилителя. Более сложное название подчеркивает, что сопротивление может быть непостоянным и меняться в зависимости от частоты.

Из результатов измерений более 100 усилителей в проекте Reference Audio Analyzer можно выделить основные типы импедансов: равномерные и с повышением сопротивления в области низких частот.

Зависимость импеданса наушников и полного выходного сопротивления усилителя

Из прошлых материалов уже знаем, что когда наушники подключаются к усилителю, то их АЧХ меняется из-за индивидуального согласования импеданса наушников, сопротивления проводов и полного выходного сопротивления усилителя.

Закономерный вопрос, а от чего же меняется АЧХ наушников? Возвращаясь в электрической схеме и школьному курсу физики, можно увидеть, что из-за сопротивления усилителя будет дополнительное падение напряжения в цепи, зависящее от сопротивления нагрузки (в данном случае наушников). Чем ниже будет сопротивление нагрузки, тем выше будет падение напряжения на нагрузке.

Условно говоря, включаем усилитель, выставляем уровень равный 1 В. Если у усилителя выходное сопротивление 300 Ом, то при подключении наушников с сопротивлением в 32 Ом на выходе будет не 1 В, а всего 0.096 В (или -20 dBV).

Как влияет сопротивление усилителя на звук? - 3

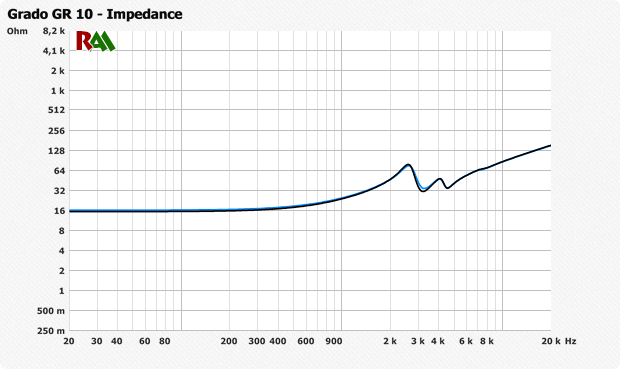

У наушников зачастую импеданс неравномерный. Например, у Grado GR 10 сопротивление в области низких и средних частот равно 16 Ом, а в области высоких частот достигает 150 Ом.

Как влияет сопротивление усилителя на звук? - 4

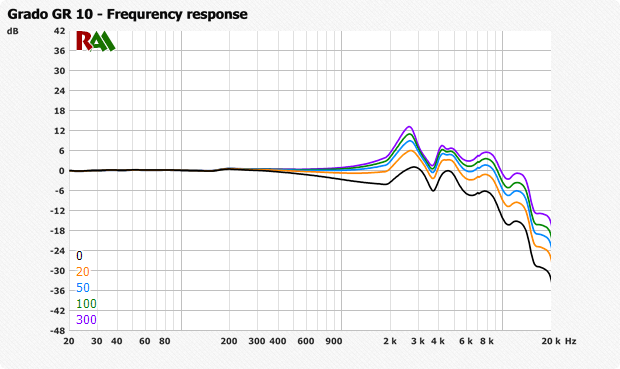

При подключению к усилителям с разным выходным сопротивлением, АЧХ снижается по уровню, однако просадка неравномерна, в области низких частот снижение максимально, а в области высоких не так значительно.

Как влияет сопротивление усилителя на звук? - 5

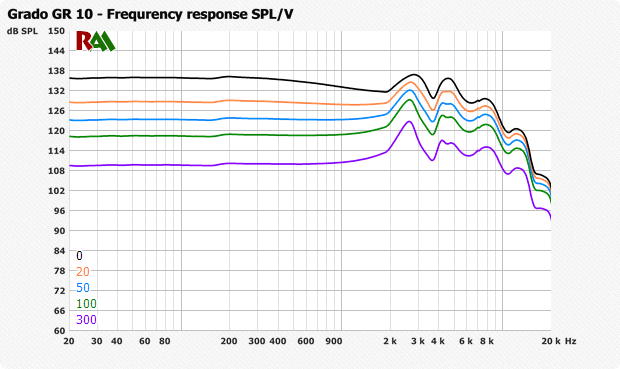

Пользователь обычно никогда не знает, какой уровень напряжения он подал на наушники, и если громкость недостаточная, то регулятор громкости исправляет ситуацию. Однако из-за того, что первоначально частоты снизились неравномерно, то подъем громкости возвращает их суммарный уровень, но уже в измененной АЧХ.

На графике в примере видно, что при выравнивании громкости разница наблюдается в области высоких частот и достигает 12 дБ.

Усилители с характерными графиками полного выходного сопротивления

Усилители с ровным выходным сопротивлением

Как влияет сопротивление усилителя на звук? - 6

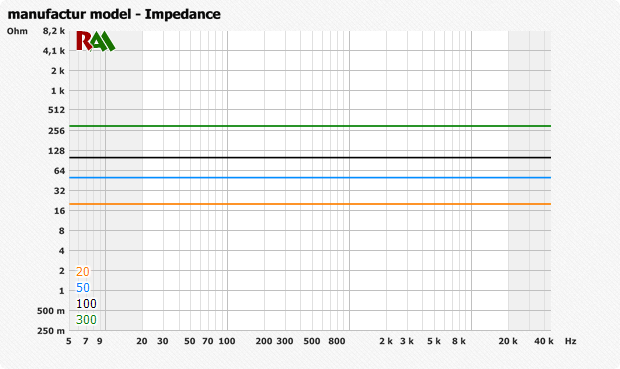

На графике показаны типовые линии импедансов с сопротивлением в 20, 50, 100 и 300 Ом.

При сопротивлении менее 3 Ом сопротивление называется «нулевым». К усилителям с «нулевым» сопротивлением относятся усилители Violectric.

К токовым усилителям можно отнести усилители Erzetich, где выходное сопротивление выше 60 Ом.

Близкое к нулю с повышением в области низких частот

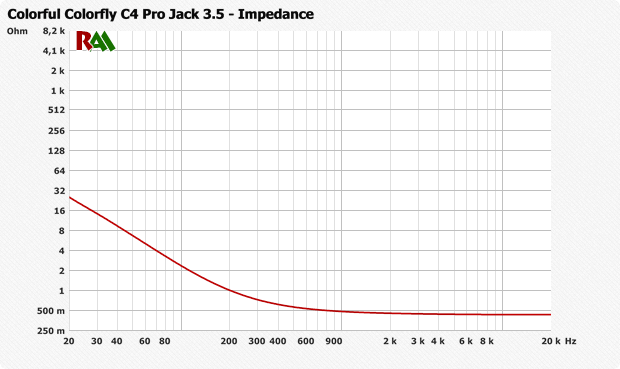

Как влияет сопротивление усилителя на звук? - 7

Такую кривую импеданса можно наблюдать у усилителей с однополярным питанием, где постоянное смещение напряжение ликвидируется конденсатором на выходе. При подключении низкоомных наушников к такому усилителю на АЧХ обычно наблюдается снижение низких частот по уровню. Такие усилители относятся к категории усилителей с «нулевым» сопротивлением. Чаще всего такие усилители встречаются в плеерах и других мобильных устройствах.

Усилители «напряжения» против «токовых»

Что лучше и качественнее, усилители с низким сопротивлением или высоким?

В усилителях для колонок предпочтение отдается усилителям напряжения с высоким демпинг-фактором. Высокий демпинг-фактор обеспечивает лучший контроль низких частот в области резонансных частот у низкочастотного динамика. У многих наушников нет столь выраженных проблем с низкочастотным резонансом и можно использовать преимущества токового режима усилителя.

Напряжение на выходе усилителя с низким выходным сопротивлением зависит в величины сопротивления наушников. Сопротивление наушников в свою очередь зависит от температурного режима (если подать излишне высокую мощность, то температура окажется критической, достаточной для расплавления лакового покрытия изоляции или разрушения провода). В штатном режиме температура катушки индуктивности не приводит к разрушению, но при этом меняет свое сопротивление.

Из-за малой массы и габаритов, изменения температуры меняются очень быстро, что приводит к постоянным резким изменениям амплитуды сигнала и сказывается на общих искажениях.

При использовании токового усилителя с высоким выходным сопротивлением, изменения сопротивления наушников практически никак не отражается на амплитуде сигнала, что позволяет существенно снизить влияние температурных процессов и делает усилители с высоким выходным сопротивлением предпочтительными.

Подробно это исследовал профессор Агеев Д. В., в публикации «ДОЛЖЕН ЛИ УМЗЧ ИМЕТЬ МАЛОЕ ВЫХОДНОЕ СОПРОТИВЛЕНИЕ?» РАДИО №4, 1997 г.

Выводы

Какие можно сделать выводы? Гнаться за нулевым сопротивлением в большинстве случаев нет смысла. Для наушников с ярко выраженным резонансом в области низких частот может подойти как усилитель напряжения, так и токовый, и это будет компромисс между контролем низких частот и прозрачности звучания в остальном диапазоне.

Для ряда наушников, где производитель постарался снизить зависимость сопротивления от температуры, может вообще не быть разницы, с каким выходным сопротивлением усилитель используется.

У высокоомных наушников (таких как Sennheiser HD 650, HD 800, Beyerdynamic DT 880 Pro) есть преимущество, их колебания сопротивления мало отражаются на амплитуде сигнала и возможно поэтому за высокоомными наушниками закрепилась ассоциация как «качественный звук».

А в конечном итоге, связка «усилитель + наушники» выбирается по субъективному звучанию, где технически характеристики дают первичную информацию и на какие особенности стоит обратить внимание в первую очередь. Например, при оценке токового усилителя надо обратить внимание на качество низких частот, в то время как при использовании усилителя напряжения – нет ли излишней резкости или ощущения «мутности» в звучании. При использовании арматурных или гибридных наушников – подходит ли конечный частотный баланс.

Автор: SOUNDPAL

Источник
