С 3d-принтерами Up у меня своя история. Во-первых я нашел один из них на обочине, припорошенный дождиком. Пока выяснял, рабочий ли он, познакомился со всеми сервисными компаниями в Москве (и парочкой в Сибири, привет им) и с множеством контор, которые реализуют эти устройства в Москве (тогда их было не больше 20).

Теперь мне выпала честь написать скорее всего самый первый обзор новинки UP BOX (на момент написания я не нашел англоязычных обзоров).

Китайцы и на этот раз постарались. Они и пригласили итальянских дизайнеров и теперь принтер не выглядит как швейный станок, он очень стильный (чего стоит изящный наклон лицевой панели), они упаковали свой 8 летний опыт создания промышленных 3d-принтеров в этот BOX, сделали смелый визуальный интерфейс и позаботились оснастить принтер системой фильтрацией (и подогрева) воздуха и минимизировали шум до уровня кулера на ноутбуке. Плюсик в карму китайским инженерам.

3d-принтеры UP mini, UP Plus и UP Plus 2 были и остаются отличными рабочими лошадками. Многие агенства по прототипированию закупали полдюжины принтеров, ставили их в ряд на полки в несколько этажей и печатали без остановки.
Вот некоторые награды от журнала MAKE:

Up Box - 2
(а так же призы MakeFare 2015 в NewYork и приз зрительских симпатий на 3D Print Expo в Париже)

О компании

Up Box - 3

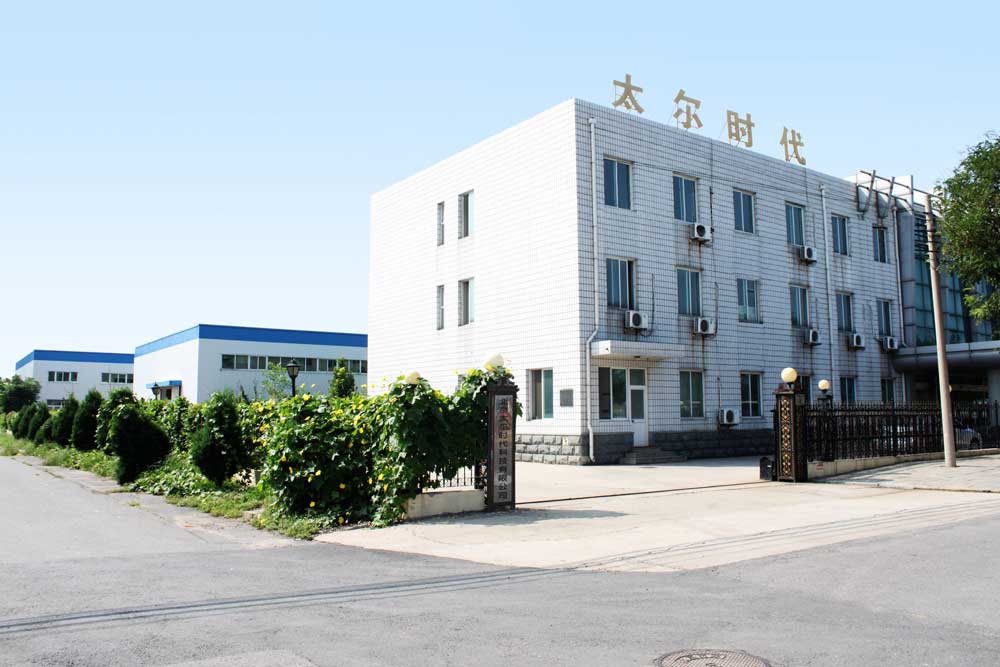

Beijing Tiertime Technology Co., Ltd. (Tiertime) — крупнейший в Азии изготовитель 3d-принтеров. Офисы в Пекине, Калифорнии и Нью-Йорке.

Основана в 2003 году и выпускала промышленные 3d-принтеры. В 2012 стали выпускать десктопный принтер Up Plus.


Промышленные принтеры

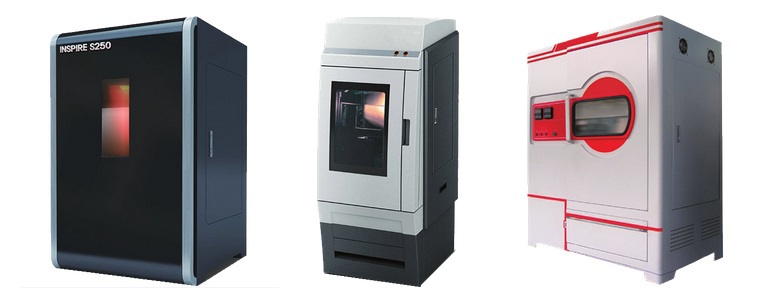

Индустриальные модели:

Up Box - 6
Inspire S Series, Inspire D Series, Inspire A Series

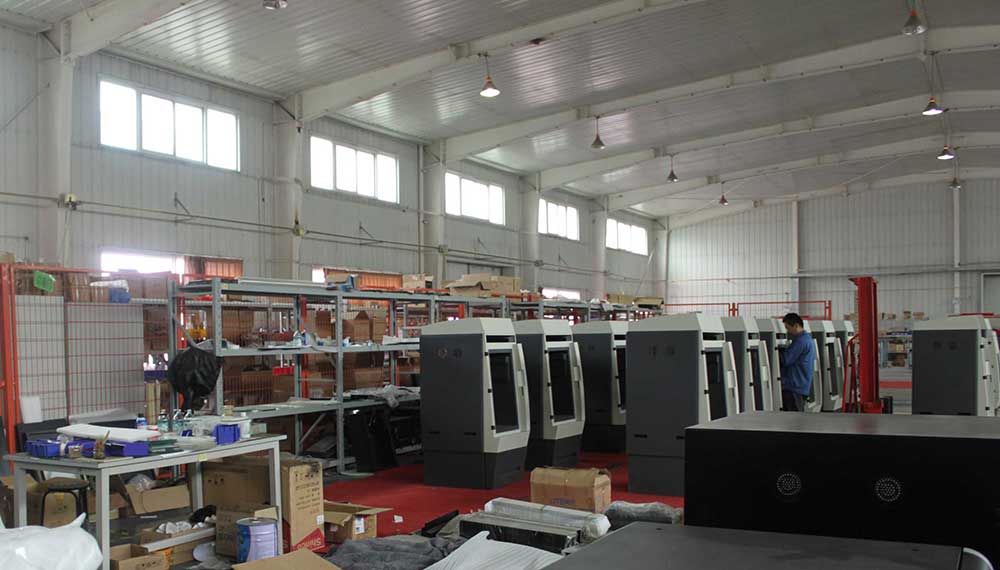

Производство UP Plus (он же Afinia)

UP BOX

Анонс:


Все началось с Нью-Йоркской выставки в сентябре 2014, где китайцы представили работающий образец нового 3d-принтера:


Но толком принтер не пофотали, в сети были только студийные рендеры фотки.

Ваза, напечатанная на UP mini и UP BOX

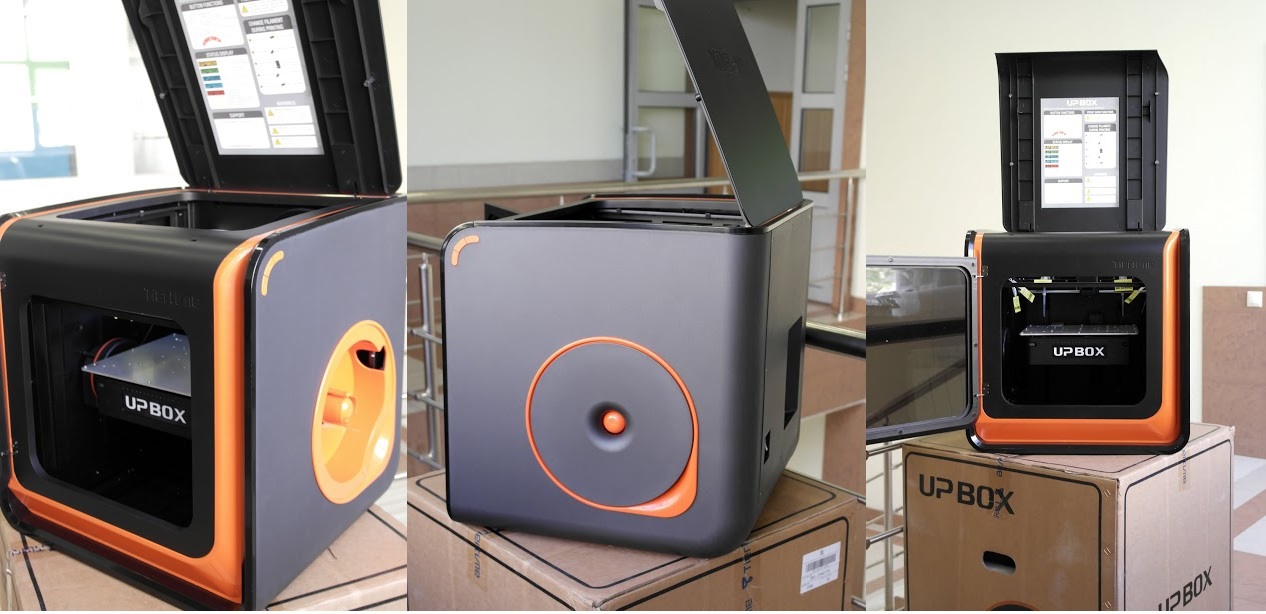

Внешний вид:

Up Box - 11

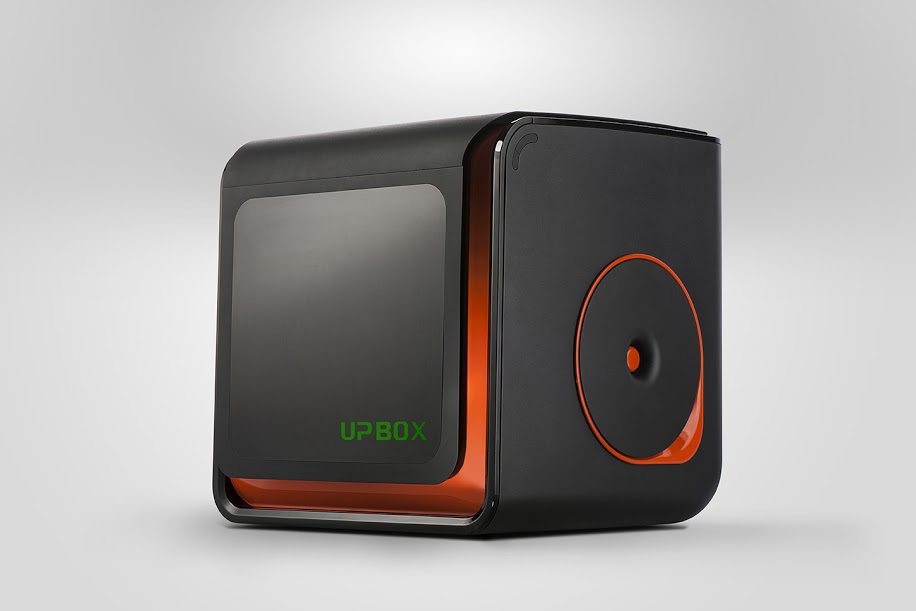

еще стильные фоточки

Up Box - 12

Up Box - 13

Up Box - 14

И вот совсем недавно в Россию приехал самый самый первый Up Box:

Up Box - 15

Первое, что впечатлило — это размер: 485(W) x 520(H) x 495(D)мм, вес — 20 кг.

Второе — бесшумность.

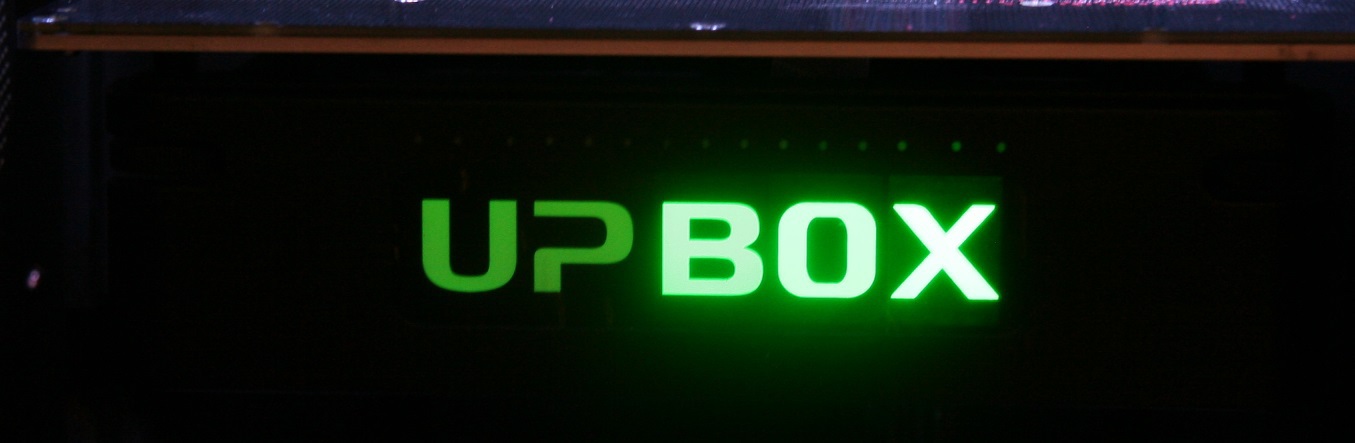

Третье — интерфейс, а именно — три кнопки и отсутствие привычного дисплея, вся инфа выдается аналоговым способом — прогрессбаром и цветом лампочек. Нет дискриминации по языку.

Up Box - 16

Up Box - 17

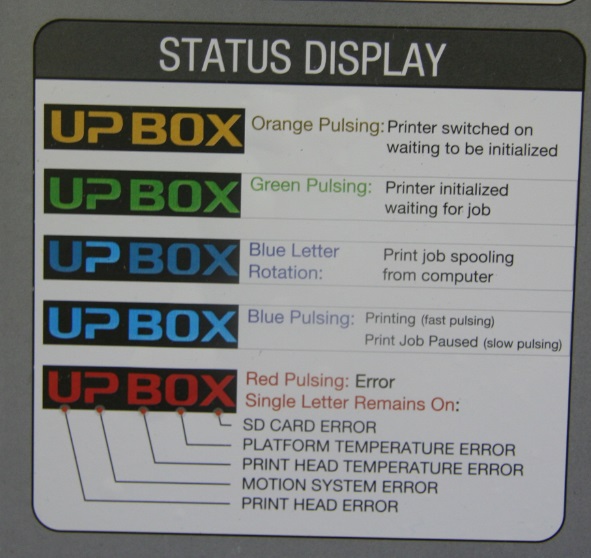

А вот инструкция к расшифровке сигналов:

Up Box - 18

Что примечательно, при ошибке каждая буква несет свое послание.

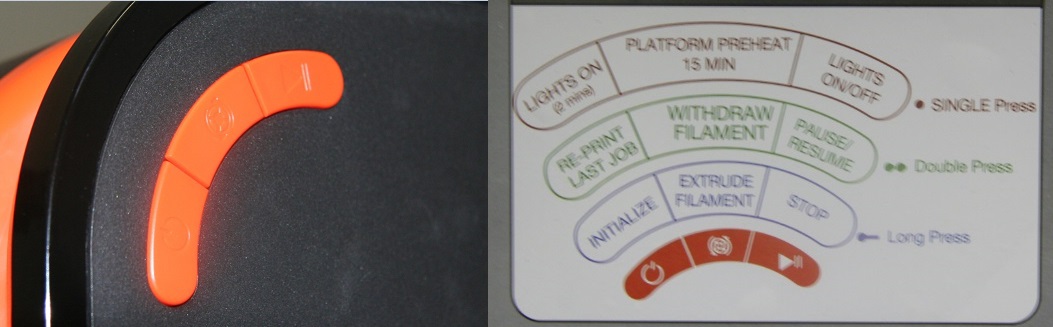

Вот кнопки управления. Их три, зато можно на них по-разному нажимать.

Up Box - 19

Все основные функции управления вынесены на корпус принтера. Им можно управлять, даже не подсоединяя к компьютеру. Например, запустить на печать предыдущую распечатанную модель можно, нажав всего 2 кнопки.

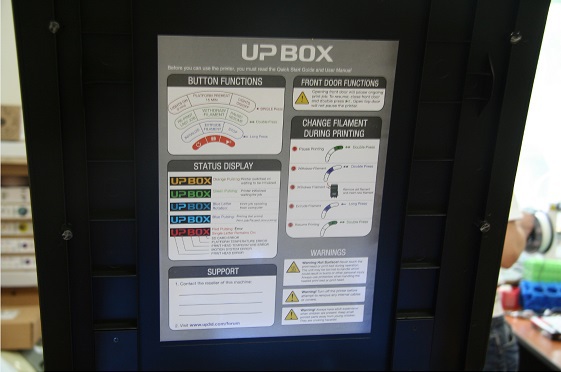

Инструкция расположена на верхней крышке, которую можно открывать даже во время печати:

Up Box - 20
Скоро инструкцию переведут на русский

Вот что видно, когда откроешь верхнюю крышку:

Up Box - 21
Платы, шлейфы, оси — все выполнено безукоризненно. Каждый шлейф и деталь промаркирован TierTime

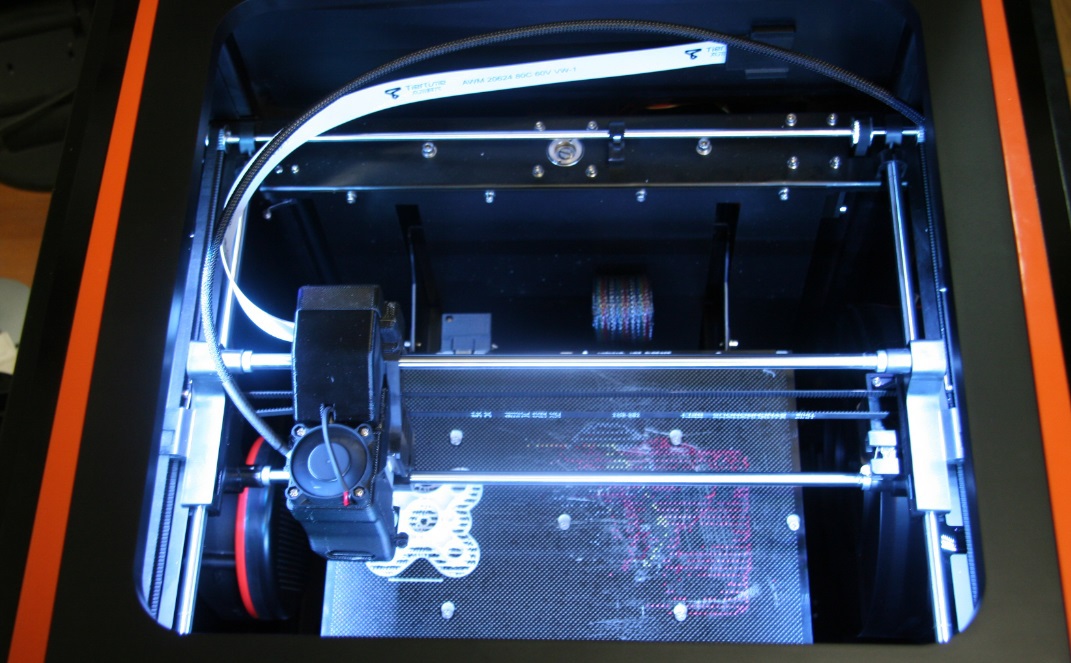

А вот что видно, когда принтер работает:

Up Box - 22
Теперь принтер больше похож на MakerBot и Ultimaker — платформа двигается только по оси Z

А вот дверцу спереди во время печати открывать нельзя. Внутри стоит мощный «фен», который подогревает внутренности.

Up Box - 23

На самом деле это не фен, а “Air HEPA smart system” – уникальная система фильтрации воздуха, которая поглощает все неприятные запахи и пары, которые могут возникать во время печати.

Система равномерного распределения и стабилизации температуры в камере, заимствованная у линейки промышленных 3d-принтеров TierTime, делает качество печати еще лучше, помогает избежать большинства основных проблем при печати, таких как отлипание пластика от платформы, трещины, деформации.

Далее что удивляет — это размер платформы (255мм x 205мм), а область построения при этом 255 x 205 x 205 мм

Up Box - 24
В сравнении платформами с UP plus и UP Plus 2

Полностью автоматизированная калибровка платформы по всем осям. Не требуется никакого ручного вмешательства.
Перфорированная платформа с тефлоновым покрытием (запатентованное изобретение TierTime) еще больше увеличивает адгезию (от лат. adhaesio — прилипание) и, следовательно, устойчивость и стабильное положение модели.

Новый механизм крепления платформы, теперь не надо пользоваться прищепками:

Up Box - 25

Up Box - 26
Болты закручиваются не до конца, и платформа крепится как советская полка к стене

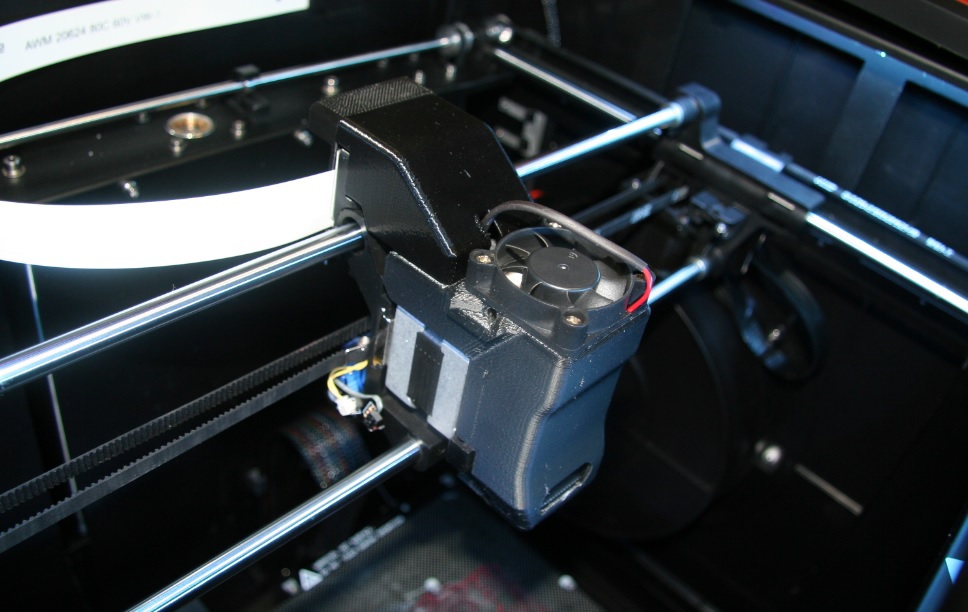

Модифицированный экструдер со сменным соплом. Выдает толщину слоя 0.1/0.15/0.20 /0.25 /0.30 /0.35 /0.40 мм:

Up Box - 27

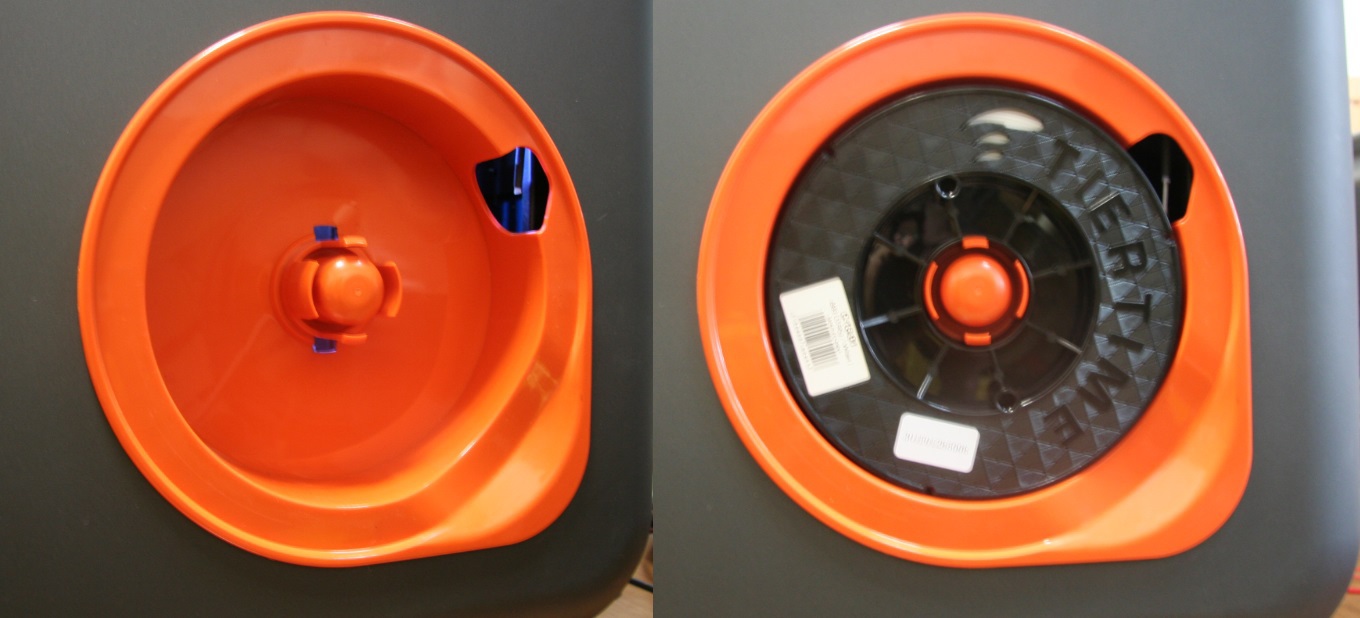

Необычно и стильно разместили катушку с пластиком. На правой стенке:

Up Box - 28
Сокращает риск «зажевать» посторонний предмет с рабочего стола, да и кошка не будет нападать на катушку

Up Box - 29

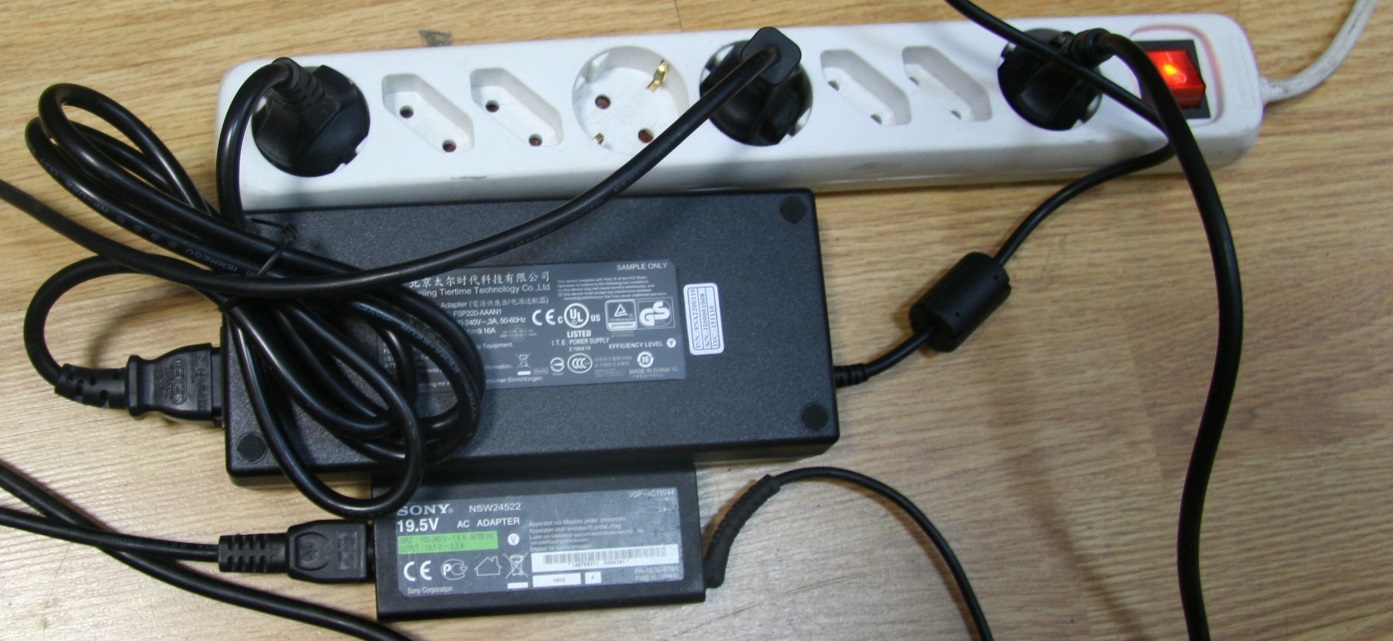

Блок питания все так же огромен (110-240VAC, 50-60 Hz, 180W)

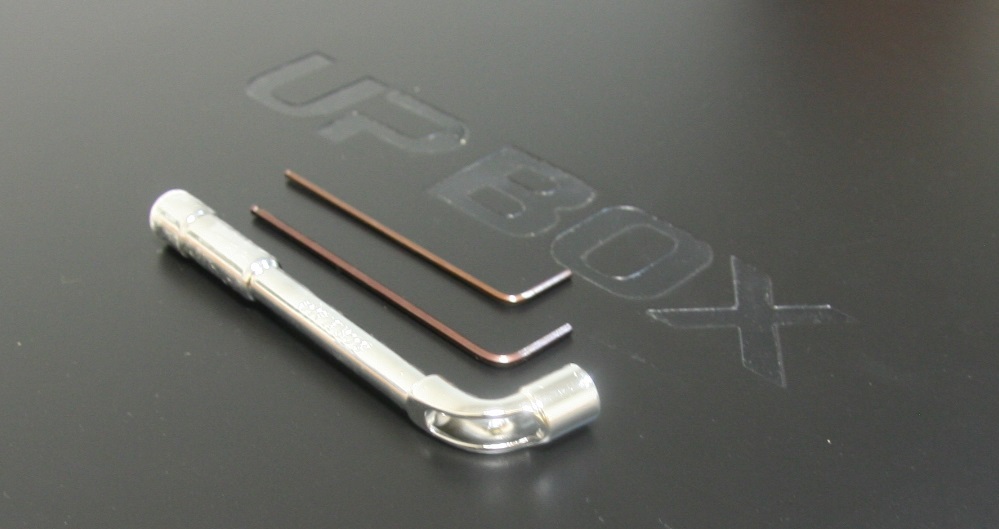

Заднюю панель просто так не открыть, но в комплекте есть три ключа:

Up Box - 30

А вот что скрывалось за задней стенкой — обновленные мозги.

Up Box - 31

Софт остался практически тем же (есть на русском языке):

Up Box - 32

Добавили режим «Турбо». Это функция супербыстрой печати для создания быстрых «эскизов», печатает на самой быстрой скорости и без заполнения.Только контур модели.

И размер платформы увеличился:
<
img src=«habrastorage.org/files/87b/7fd/764/87b7fd764b0b493588dfb41a4cc06de8.jpg»/>

“Smart Support Technology” — умная технология поддержек, запатентованный алгоритм, позволяющий просчитывать и выстраивать поддержки только в самых необходимых местах, с легкостью печатать наисложнейшие объекты и легко отделять поддерживающие структуры.

Еще пару слов про софт:

  • Собственное программное обеспечение. Простотой и в то же время многофункциональный. Подходит для новичков экспертов 3D печати.
  • Имеет встроенный слайсер (то есть все необходимые инструменты собраны в одном софте, а не раскиданы по нескольким разным программам). Разработан как для Windows (последняя версия софта имеет встроенные драйвера для Win 8.1, что позволяет сразу приступить к работе), так и для Mac OSX.
  • Автоматическое создание поддержек и подложек, что позволяет печатать даже самые сложные модели
  • Уникальный режим Surface позволяет печатать модели с невероятно тонкими стенками
  • Регулируемая скорость печати: от 10 до 130 см3/ч
  • Возможность регулировки заполнения модели и расхода материала
  • Возможность регулировки качества печати

Up Box - 33

  • Одинаково хорошо печатает не только пластиком ABS и PLA, но и такими специальными материалами, как резина, пластик с эффектом «цемент», «дерево», HIPS, Nylon и т.д.!
  • Возможность замены цвета пластика во время печати, что дает возможность создавать многоцветные модели
  • Универсальная толщина нити – 1,75мм

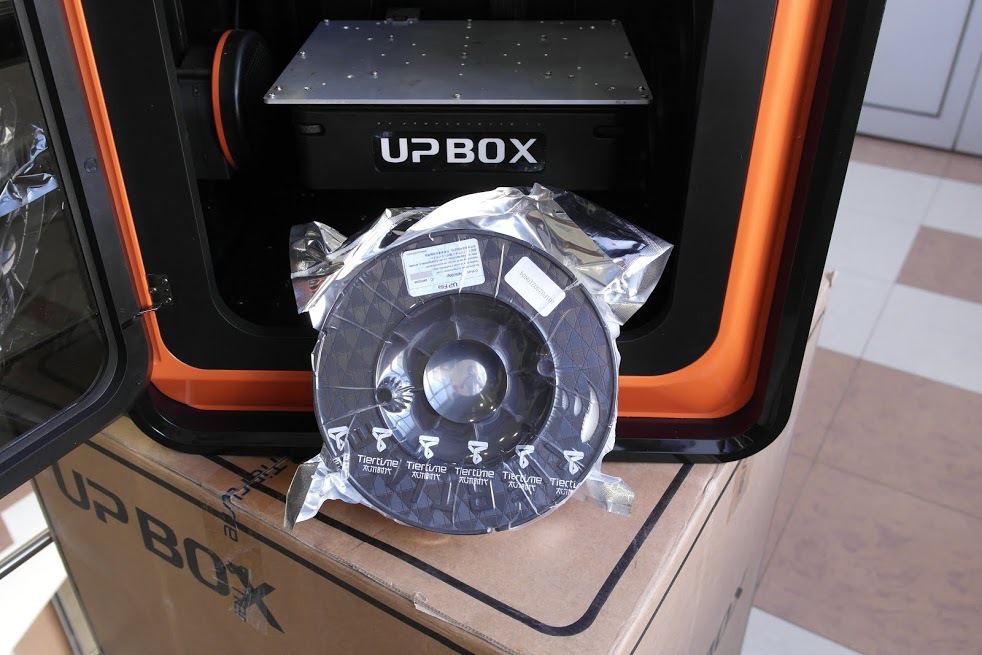

  • В комплект входит бобина с белым пластиком АBS (0,5кг)

Up Box - 34

Up Box - 35


Вывод

  • Дизайн, бесшумность, фильтрация воздуха и закрытая камера. Теперь 3d-принтеры можно безопасно ставить в школы, офисы и дизайн-студии
  • Размер платформы, поддержка температуры и автоматическая регулировка платформы. А это значит можно печатать даже самые сложные образцы на очень высоком уровне
  • Простой софт, «умные» поддержки, легкость смены сопла и платформы. Просто и быстро выполняем минимальное обслуживание
  • Еще раз дизайн, подсветка и простота управления. Все ближе к идеалу.
  • Цена — 139 000 руб

Cпасибо 3DPhome — официальному представителю TierTime в России и СНГ за предоставленный для обзора принтер.
