Мобильная мастерская электронщика: Часть 1 — Обзор решений

в 22:14, , рубрики: diy или сделай сам, гаджеты, Моддинг, рабочее место

Как я решил сделать портативную лабораторию.
Часть 1: зачем и что из подобного нашёл в интернете…

Есть у меня небольшое хобби: по понедельникам мотаться в один магазинчик и помогать разбираться в разной электронной чепухе, чинить полетевшие гаджеты и т.д. и т.п.
Что за магазин и что за гаджеты — увы, коммерческая тайна…
Но как факт — периодически нужны:
паяльник,
термопистолет,
фен (как следствие из прошлого пункта — с SMD у меня проблемы пока что, но для снятия уляпанного по уши китайцами термоклея — самое оно!),
тестер,
комп,
программатор,
с некоторых пор — осциллограф,
периодически — «радио-тестер-перехватчик» для диапазонов 315 и 433 МГц,
источники питания,
лупа, лампа и т.д. и т.п.

Факт, что таскать каждый раз инструменты — лень, т.к. нужно всё это отнюдь не каждый приезд, поэтому или мне заранее звонят и говорят, что понадобится что-то конкретное, или беру работу на дом.
Держать второй комплект инструментов в магазине — можно, но столик, который считается «моим» — периодически заваливают по уши какой-нить фигнёй или сдвигают, т.к. нужно место и т.д. и т.п., в итоге просто так не разложишься и надо всё после работы собрать и убрать на полку…

Вывод я сделал парадоксальный:
«А что если сделать ящик для инструментов, который поставил на стол, открыл и вуаля — портативная лаборатория!?»

Поиск по ресурсам дал несколько решений, которые «1 в 1» мне не подходят, но некоторые мысли для размышления дают…

Portable Arduino Workshop

Ставлю первым пунктом, т.к. именно он меня в своё время и натолкнул на эту мысль.

Деревянный (фанерный) сундук, который открывается по принципу трельяжа.
Внутри — комп на базе Малины, паяльник, отвертки и т.д. и т.п.

Плюсы:
Много всего
Комп
Хорошо раскладывается

Минусы:
Габаритный
Тяжелый
Откровенно говоря организованы инструменты паршивенько…
Всё «нараспашку»…

Инструкция по сборке тем, кто захочет повторить

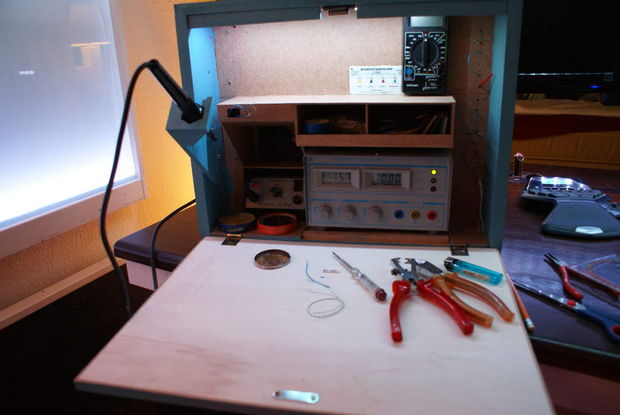

Electronic-Lab in a Box

Больше для ремонтника — паяльник, тестер, БП…

Плюсы:
Откидной держатель паяльника — 5 баллов!
Крышка-столешница — респект и уважуха
Подсветка — молодца!

Минусы:
Это именно небольшой инструментальник: почти ничего нет, но для автора там всё самое важное…

Страничка проекта

P.S. Микро-хинт: в боковушке у него несколько катушек за крышкой отдельной, от которых в правой части через отверстия выведены монтажные проводки, олово и т.п. С первого взгляда не врубился…

Вариация на тему

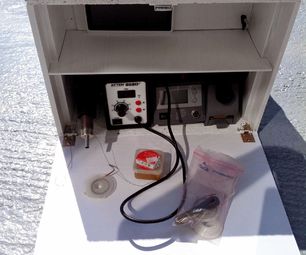

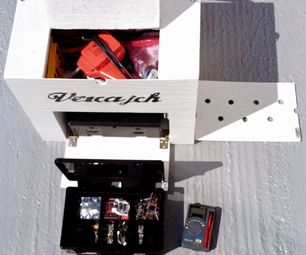

В комментах к предыдущему проекту был приложен вариант одного из фанатов с его вариантом видения такого ящика, который он и реализовал…

Ящик приобрёл ещё несколько отсеков, планшет «для чтения даташитов», паяльная станция обросла феном, а сзади — добавились пара ящиков для мелочёвки…

Плюсы:
Больше возможностей, это ближе к тому, что хочу от такого агрегата я.

Минусы:
Потерялась лампа подсветки…
Габариты уже «не торт»
Организовано всё не особо успешно…

Portable Workstation by Benne

Немножко разнокалиберно, т.к. пол-ящика занимают кусачки и прочие молотки, но любопытная система столешницы.

Electronics Soldering Mobile Workshop

ИМХО, гениальная идея, взять за основу инструментальный ящик!

Плюсы:
Сама идея — пять баллов!
Крыша-с-лампой — любопытная идея, особенно тот факт, что лампа при сборке уходит в щель между ящиками…

Минусы:
Нет «рабочего стола»
Мало инструмента
Не закрыты отверстия для проводов…

Страничка проекта с подробностями

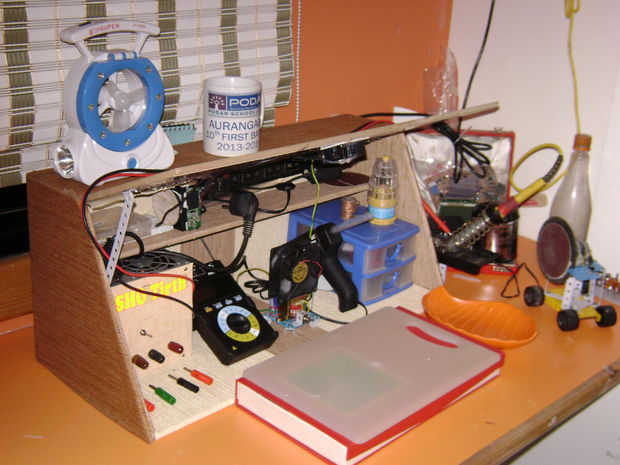

Portable Electronics Workstation


«Хлебница»… Другого названия придумать для этого ящика сложно.

Плюсы:
БП «лабораторный» на основе компового. Как я понял — тупо выведены на клеммник 5 и 12 вольт, но сам факт…
«Самодельная шлифовально-резательная машинка» — полезняшка, однако!

Минусы:
«Мэйд ин колхоз»
Сомнительное удобство транспортировки…

Проект

Toolbox with magnetic panel

Это, по большей части, даже и не ящик с инструментом, а полноценный шкаф или стол в разложенном виде…
Проект

Автор: Siorinex

Источник
