Мобильная мастерская электронщика: Часть 2 — Хотелки

в 22:41, , рубрики: diy или сделай сам, гаджеты, Моддинг, рабочее место

«В прошлых выпусках»:
Часть 1 — Обзор решений

Итак, «Ты скажи, ты скажи, чо те надо, чо те надо?»

Корпус:

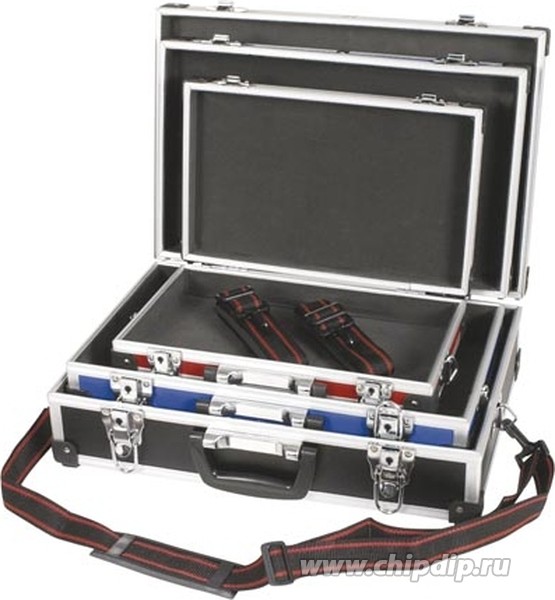

За основу хочу взять чемоданчик, купленный сто лет назад в ЧИДе: радикально черный фанерокартон, аллюминивые уголки и ещё два чемодана внутри «матрешкой» — пропустить такое я просто не мог и хапнул… Хомяк бился в экстазе, жаба душила, но за прошедшие годы кроме постоянного собирания пыли — ни для чего так и не приспособил…
Вот эта позиция в ЧиД — так и лежит до сих пор…

430 x 290 x 120mm
Лямки
Ручка
Накидные замки с ключом, которые можно открыть гвоздём…

Одно но: открывается крышка ровно на 90 градусов…

По задумке:
Штатное положение — на боку, открытый на манер книжки.
На крышке — встроенный ноут с экраном, «бананы» для тестера, программатора и т.д.
В креплениях — мини-клава, мышь (или тачскрин). Возможно тупо вся крышка уйдёт под оргстекло для защиты…

В основном — паяльная станция (встроенная) под паяльник, фен, термопистолет.
Внизу — ящички для мелочёвки, катушки с фторопластовым монтажным прооводом, припоем и т.д.
Паяльник и фен — в держателях, но для работы — вынимаются и ставятся на подставку. Тупо потому, что иначе займут много места… Возможно передумаю «в процессе»…
В верхней части (скорее всего) — блоки питания, электроника паяльной станции и прочия…

Комп:

«Старенький» Asus EeePC 1015PN… Извлечённый из корпуса, т.к. сдох к чертям куллер и за три года Асус не в состоянии был предоставить новый в разумные сроки… Так что — перепаковка, замена куллера и вынос коммуникаций на панель.
На акк — забью, т.к. он сдох и не держит практически ничего…

Возможно — встрою туда-же точку доступа, чтобы мог обмениваться с внешним экраном-планшетом…
В принципе — iDisplay ВРОДЕ умеет работать через USB-кабель — не проверял…

В ширину — занимает как раз всю крышку. В глубину — места навалом получается…

Хард заменю на SSD, экран пойдёт под оргстекло для защиты…

Тестер-пробник-осциллограф

Или самоделка на Atmega8, или встрою что-то «фирменное»… По большей части — меряю, в основном, до 30 вольт в лучшем случае. Амперы не мерял ни разу, а сопротивление — в 99% сводится к «биперу» на замыкание.
Контакты тестера — на «бананы», чтобы можно было использовать стандартные щупы…

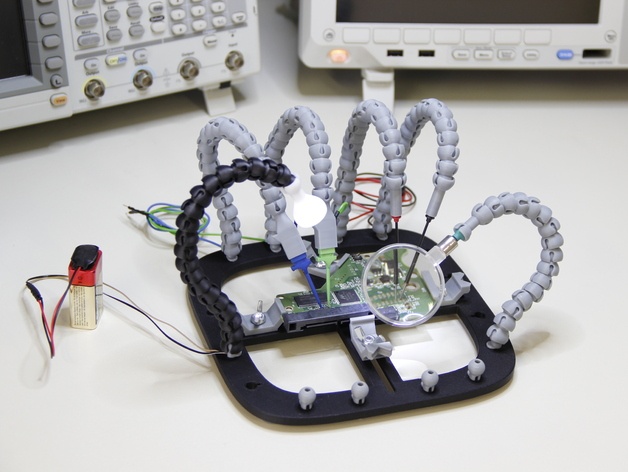

PCB Workstation with Articulated Arms

Вот такую штучку хочу, благо все файлы под печать выложены…
В «базовом» — до 12 «щупалец», плюс расширения и вариации…
Собственно — воткнул в тестер — меряешь параметры, подключил в порт программатора, подвёл на контакты нужные и перешиваешь контроллер! Лепота!

Паяльная станция

У меня месяц назад полетел паяльник на паяльной станции, в итоге было куплено:
1. Не-оригинальный паяльник
2. Совершенно случайно в тот-же день — оригинальный и фен тоже родной…

В итоге на паяльную станцию ушёл «оригинал», а левый и фен — остались в запасе… На будущее…

Скорее всего возьму один из открытых проектов паяльных станций, но перепишу, отказавшись от индикаторов и оставив только светодиоды режимов:
Суть в том, что управлять станцией будет программа на компе, с которой можно выставить температуры, скорость потока и т.д., а в режиме «без компа» — будет с «обычными» настройками работать…

Почему? А на днях с паяльной станцией на отладку ездил… Включаю перепаять контакт, и через минут пять замечаю, что жало аж светится красным…
В общем, если для фена настройки по большей части идут в цифре с энкодера, то паяльник — тупо потенциометр и в сумке при перевозке его задел и выкрутило на 400+ градусов…
Так что — ну его! Какие-то особые параметры нужны раз в сто лет…

Блок(и?) питания

Собственно паяльные станции держат как основное напряжение — 24 вольта… Такие параметры у большей части паяльников.

Ноут — будет питаться от своего родного БП.
Для паяльной станции взял блок 220->24 — одна из традиционных серебристых коробочек с дырочками…
Подсветку думаю сделать на светодиодных лентах, а у тех — 12 вольт питание… Так что или две ленты заведу в последовательную, чтобы 24 кушали, или поставить второй БП на 12?
«Лабораторный БП» — отводка от 24 вольтового в виде DC-DC с регулятором и вольтметром… Да, с отдельным индикатором, т.к. он должен ВСЕГДА показывать выдаваемое напряжение, независимо от того, включен комп или нет!

Подсветка

1. Общая, светодиодными лентами белого свечения. Хулиганства ради — сделать на управляемых RGB светодиодах, чтобы можно было устроить светомузыку, или варьировать подсветку? Но там 5 вольт запитка, а у меня 24 основной БП…
2. Точечные светодиоды для позиционирования «щупальцами» на рабочее место.
3. Откровенное хулиганство — за контейнерами разместить управляемые светодиоды и при поиске «Ок, Гугл, где у меня герконы?» — подсветка нужного отсека? Но на 12 запланированных коробочек это как-то слишком излишне!

Цифровой микроскоп и (или) лупа

Скорее микроскоп, т.к. лупа для меня как-то не очень удобна в работе…
Поставил, навёл, вывел картинку на один из экранов и работаешь! А то даже название микросхемы в лупе с трудом видно!

Гугл Гласс

Хехекс… Поверили?
Не совсем, но близко:

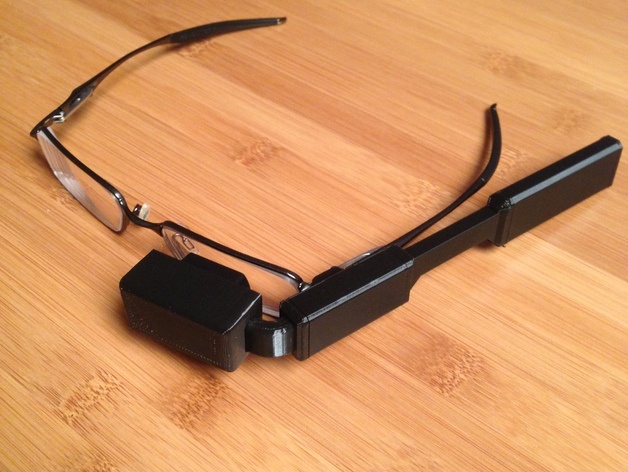

DIY Video Glasses for Raspberry Pi
Проект по сборке аналога гугловских очков на основе китайских видео-очков 320*240…
У меня такие очки с 2006, примерно, года лежат: купил, поюзал, а потом проапгрейдился до 640 на 480 версии…

Фишка в том, чтобы выводить на «глазок» информационку, типа вольтажа, принятых сигналов и т.д. и т.п., чтобы не отвлекаться от позиционирования щупов на то, чтобы глянуть на экран!
Работать будет, скорее всего, в паре с «малиной» по WiFi…

Радио-перехватчики

Факт, но 90% проходящего через мои лапы оборудования с ДУ — на основе кодеров-декодеров PT2262-PT2272.
На остальные 10% — приходится Синезуб, неизвестные-науке-протоколы, и вводимый мной nRF24…
Ну и при работе с PT2272 — основным является выяснить частоту работы (315 или 433?), протокол и адрес устройства…
Ещё желательно — чтобы можно было выдать в эфир «эмуляцию» нужной кнопки: иногда непонятно, работает штатный передатчик или пульт или нет?! А если работает — правильный-ли адрес выдаётся и принимается?

Ясен пень — всё это с выводом и управлением через комп.

Ещё встрою сканер для nRF24, чтобы отслеживать свободные каналы и тестировать свои девайсы…

Сканеры уйдут в «крышку», поближе к компу. С выдвижными антеннами…

Модули хранения

Касетницы для мелочёвки
Вот таких штучек в ширину чемодана влезает шесть штук… По глубине — в самый раз, почти не выступают ручки… В высоту — больше одного ряда делать смысла нет, хотяааа… Если ими разделить отсеки для хранения паяльника и фена??? Подумаю…

Под кассетницами — отсек для проволоки, провода, припоя и прочих вещей, которые лучше на катушках держать. С фронтальной стороны — отверстия, через которые нужное вытягивается с бобины, причём лицевая сторона — на магнитах, чтобы можно было получить доступ для замены израсходованного.

Рабочая поверхность

Крышка и основной отсек будут разделены перегородкой, которая будет подмагничиваться к основной части.
В транспортном состоянии — защита для компа, чтобы инструмент не побил экран, в рабочем — столешница для пайки и т.д.

Эпилог. Временный.

Вот как-то вот так вот…
Что-то забыл, до чего-то не скоро дойдут руки, так что третью часть в ближайшее время ждать не стоит…

Автор: Siorinex
