В своей предыдущей статье про слабую бытовую радиацию я использовал дозиметр SOEKS Defender, оснащенный счетчиком СБМ-20-1. Как отметили многие комментаторы, его точности недостаточно чтобы надежно измерять слабый фон, и мне приходилось идти на некоторые ухищрения чтобы обнаружить излучение калия-40 в бананах. Теперь ко мне на тестирование попал более продвинутый прибор SOEKS Quantum. Благодаря применению сразу двух счетчиков Гейгера СМБ-20-1, измерения производятся быстрее и точнее. Результаты сохраняются в энергонезависимую память устройства и могут быть выгружены на PC или Mac для дальнейшего анализа. Quantum это тот редкий случай, когда отечественный гаджет не имеет брата-близнеца с другой этикеткой на Али, и к тому же известен за рубежом.

Анбоксинг

Дозиметр приехал вот в такой нарядной коробочке:

Один СБМ хорошо, а два лучше - 2

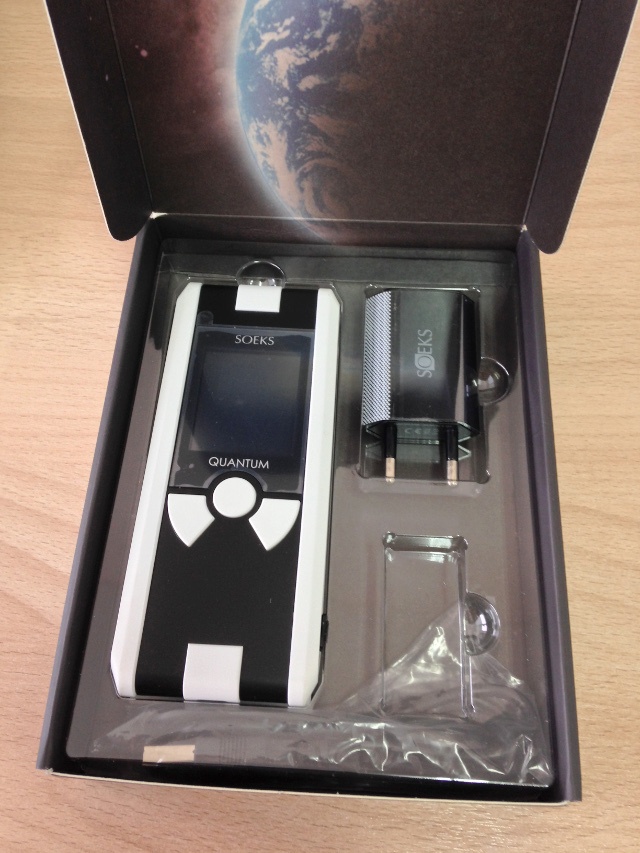

Внутри — сам прибор, зарядное устройство, кабель USB-A / mini-USB:

Один СБМ хорошо, а два лучше - 3

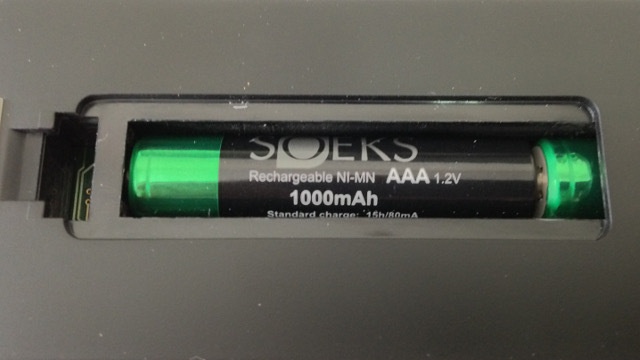

В пустой ячейке справа внизу должны были лежать AAA аккумуляторы. Оказалось, что кто-то их уже поставил на место (напомню, что на момент написания обзора данного дозиметра не было в ассортименте Даджета, я получил тестовый экземпляр). Два Ni-MH аккумулятора на 1000mAh под брендом SOEKS. Производитель обещает время непрерывной работы не менее 700 часов.

Один СБМ хорошо, а два лучше - 4

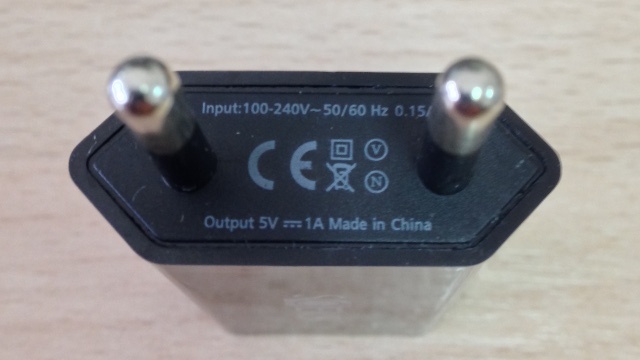

Блок питания на 5V 1A. C обратной стороны — USB порт, так что кроме самого дозиметра можно заряжать телефон.

Один СБМ хорошо, а два лучше - 5

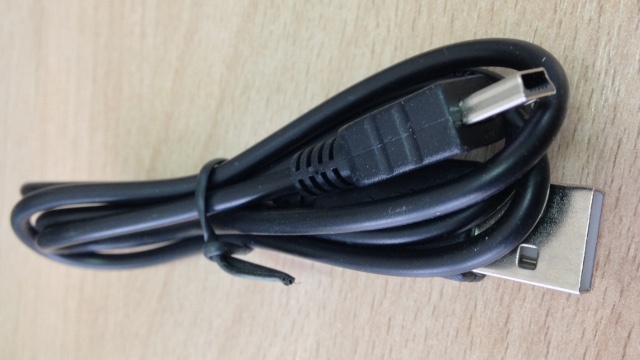

Кабель USB-A / mini-USB для зарядки и подключения к компьютеру.

Один СБМ хорошо, а два лучше - 6

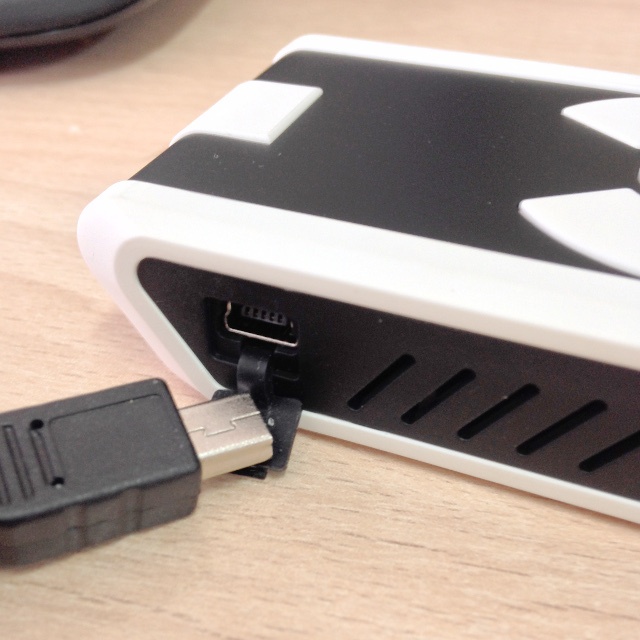

Mini-USB порт на дозиметре закрывается резиновой заглушкой.

Один СБМ хорошо, а два лучше - 7

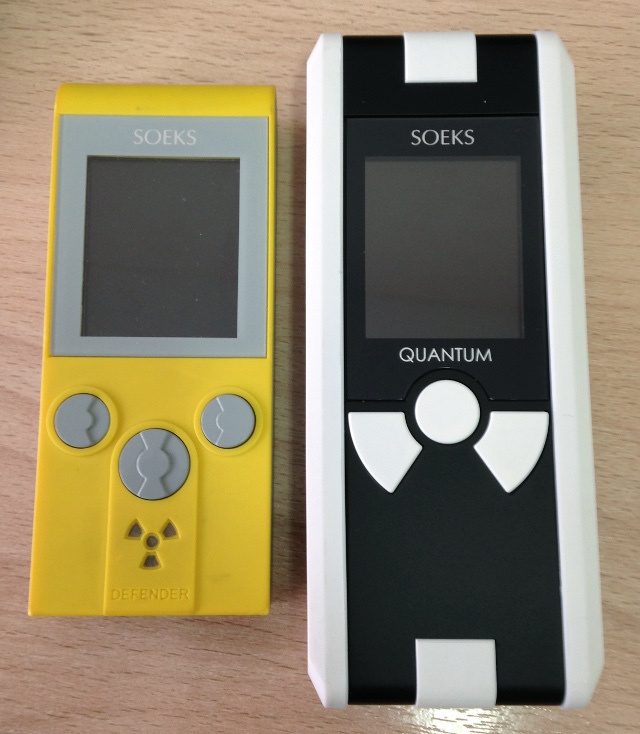

Сравнение габаритов SOEKS Defender (слева) и SOEKS Quantum:

Один СБМ хорошо, а два лучше - 8

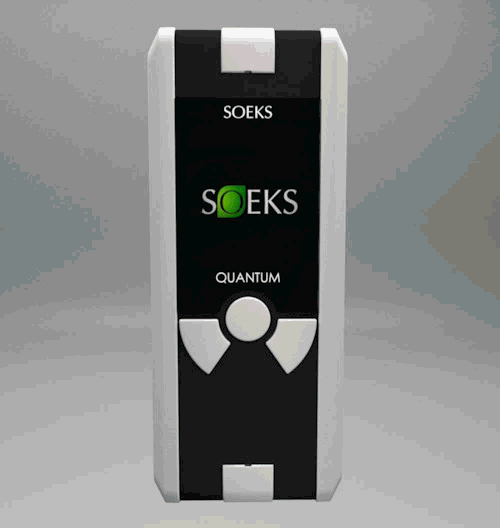

Анимацию с 3D моделью спрятал под спойлер...

Внутренности

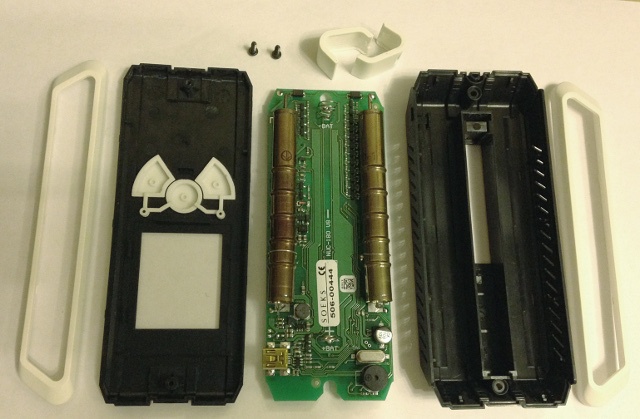

Корпус дозиметра довольно просто вскрывается. Под маленькими белыми вставками спрятаны два самореза скрепляющие половинки корпуса. Кроме того, большие боковые вставки дополнительно удерживают половинки вместе.

Один СБМ хорошо, а два лучше - 10

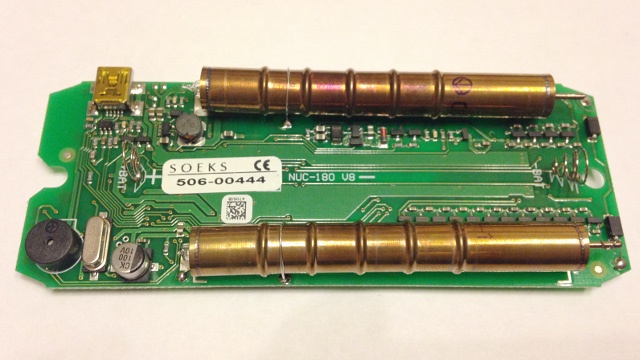

На обратной стороне платы действительно находятся два датчика СБМ-20-1:

Один СБМ хорошо, а два лучше - 11

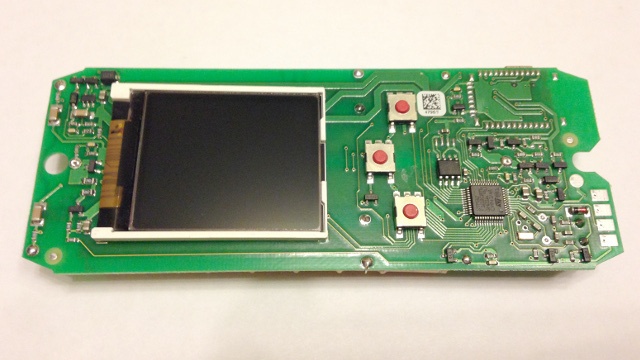

Лицевая сторона. Цветной TFT дисплей 128х160.

Один СБМ хорошо, а два лучше - 12

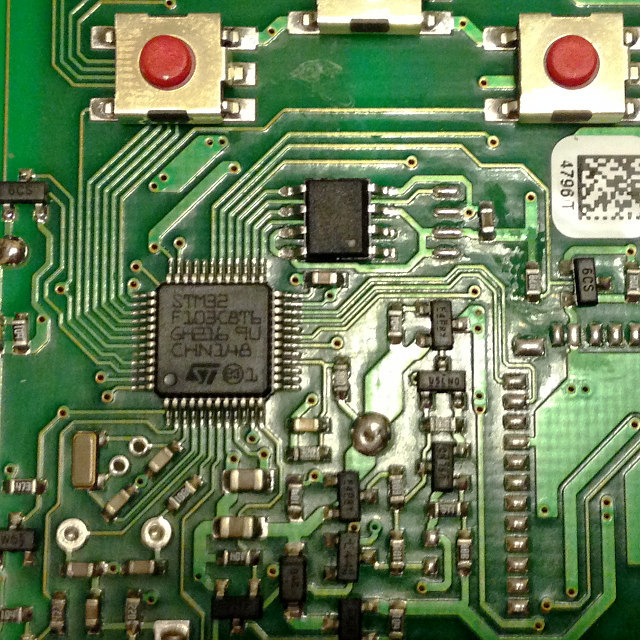

Прибор работает на микроконтроллере STM32F103C8T6 (о котором недавно писал xedas):

Один СБМ хорошо, а два лучше - 13

Интерфейс

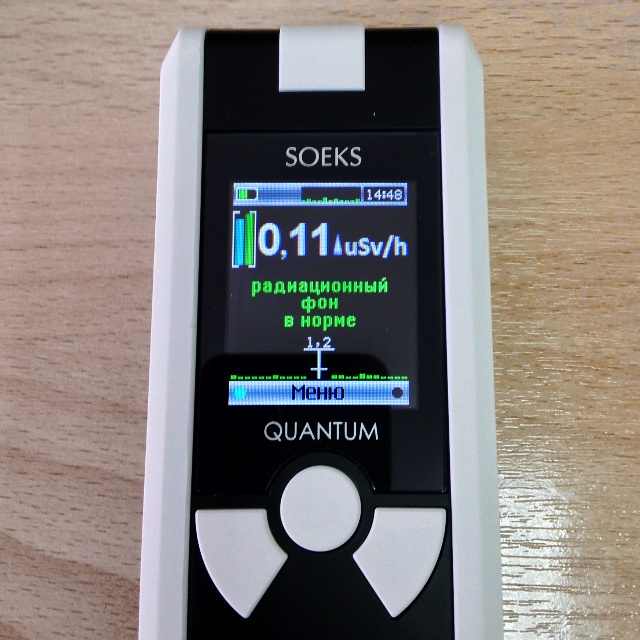

Основной режим работы на фото ниже — измерение фона. Уровень радиоактивности отображается крупными
цифрами в центре экрана. Единицу измерения можно выбрать в настройках (зиверты, рентгены или количество отcчетов в минуту). Внизу отображаются диаграммы фона за последнюю минуту по левому и правому датчику
соответственно. Диаграммы непрерывно движутся по направлению к
центру, высота столбца отображает уровень радиационного фона. При превышении заданного в настройках порога, раздается звуковой сигнал.

Один СБМ хорошо, а два лучше - 14

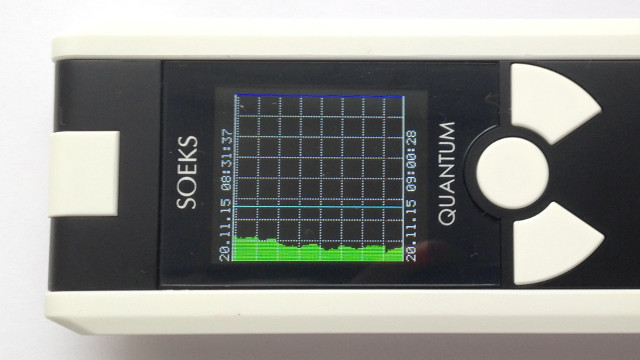

В режиме «История» показывается скроллируемая диаграмма истории изменения за все время с момента первого включения прибора (или от последнего сброса накопленной дозы). Небольшое «плато» в левой четверти диаграммы соответствует времени, проведенному внутри хрустальной пивной кружки из статьи про Defender.

Один СБМ хорошо, а два лучше - 15

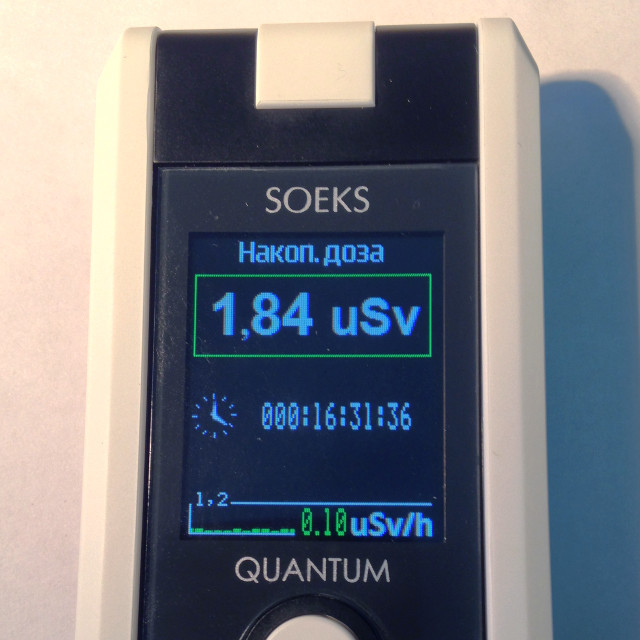

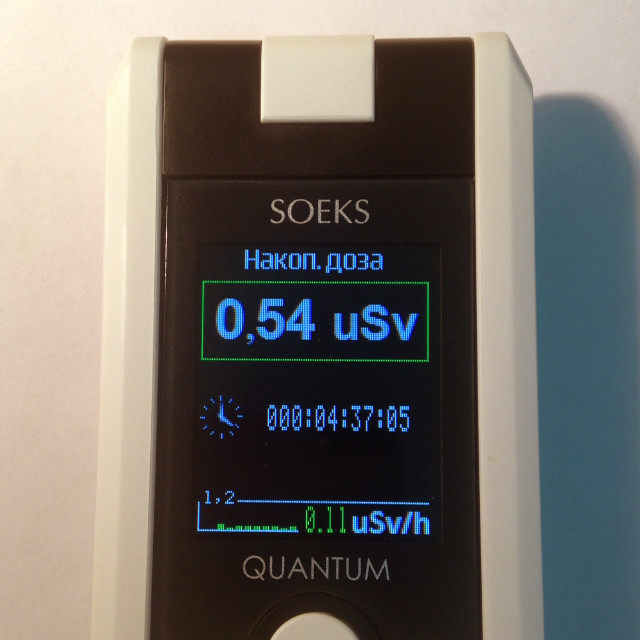

Индикация накопленной доза радиации. При необходимости, дозу можно сбросить в ноль, или установить на какое-то другое значение (например если вы ранее пользовались другим прибором и хотите продолжить собирать статистику).

Один СБМ хорошо, а два лучше - 16

Эта фотография сделана через 12 часов после предыдущей, набежало 1.3 мкЗв (или 13 бананов).

Один СБМ хорошо, а два лучше - 17

Накопленная доза не сбрасывается даже если полностью разрядить аккумуляторы (или вообще их вытащить). Но учтите что при этом собьются настройки даты и времени, что может вызвать путаницу если вам нужна подробная статистика измерений с привязкой ко времени (об этом позднее).

Остальные экраны пользовательского интерфейса вы можете посмотреть самостоятельно — производитель не поленился сделать эмулятор SOEKS Quantum, работающий в браузере и довольно достоверно имитирующий работу реального дозиметра. Три кликабельные кнопки управления прибором расположены под экраном. Также доступна подробная инструкция. У меня этот интерфейс вызвал жгучую ностальгию по первым мобильникам с цветными дисплеями 12-летней давности.

Подключение к компьютеру

Традиционного диска с софтом в коробке нет, качаем «SOEKS Менеджер Устройств» самостоятельно:

Windows: soeksdevm-setup-2.0.2.3.exe
MacOS: soeksdevicemanager.dmg

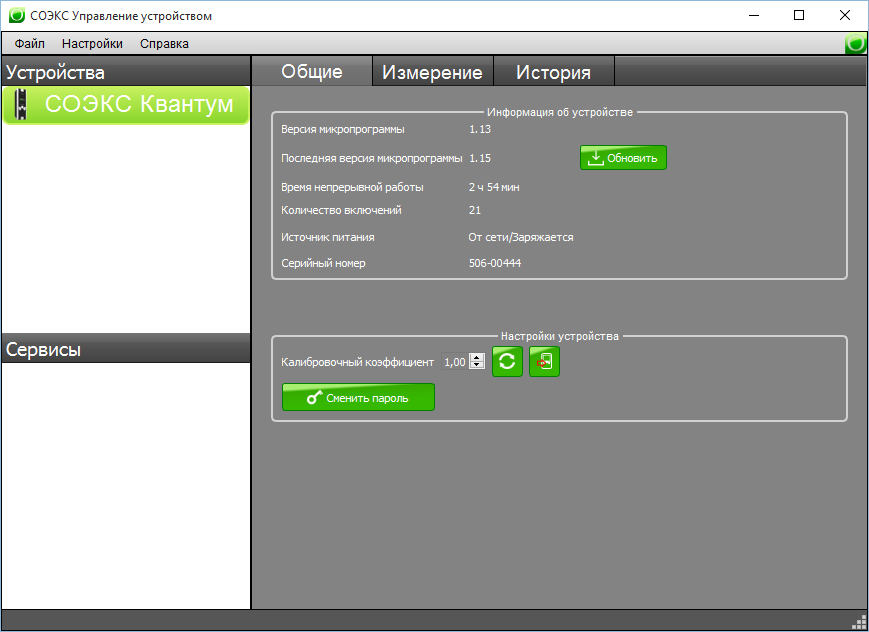

Через приложение можно обновить прошивку дозиметра, откалибровать показания:

Один СБМ хорошо, а два лучше - 18

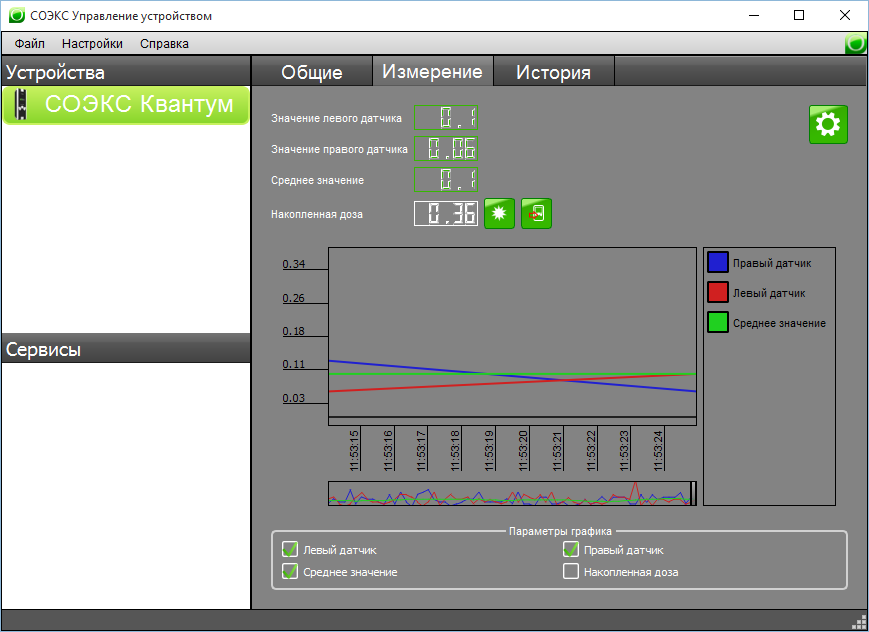

Можно следить за показаниями в реальном времени, как за средним значением, так и за показаниями левого и правого датчика в отдельности:

Один СБМ хорошо, а два лучше - 19

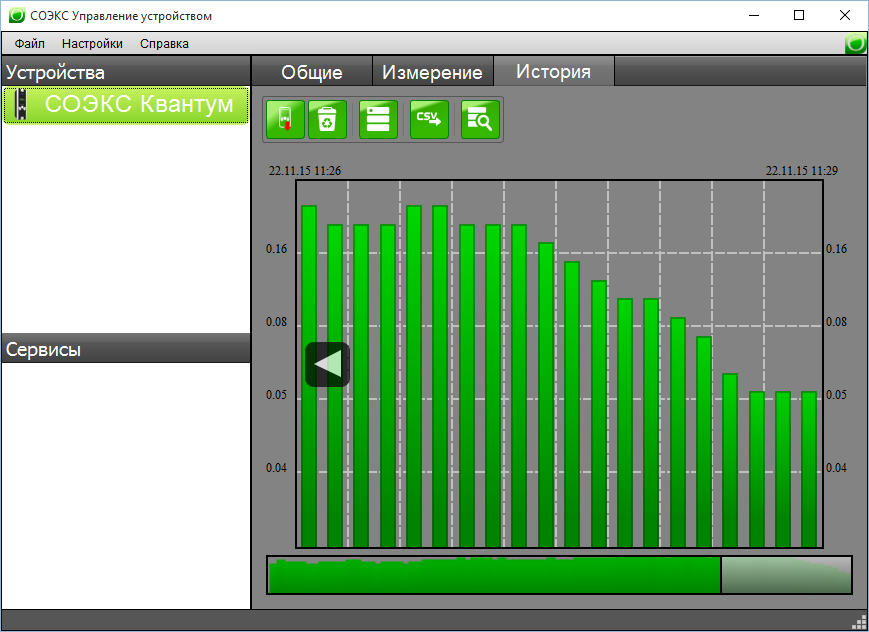

Также можно загрузить из энергонезависимой памяти устройства историю измерений сделанных вдали от компьютера. Спад на следующем графике демонстрирует как меняется фон в ванной комнате в результате интенсивного проветривания. Предварительно я на 10 минут отключил вытяжку и пустил горячую воду. По всей видимости в водопроводной воде растворено немного радона. Единицы измерения — мкЗв/ч, опасности нет.

Один СБМ хорошо, а два лучше - 20

Данные за желаемый период времени можно экспортировать в CSV для дальнейшего анализа:

Один СБМ хорошо, а два лучше - 21

Кстати, история измерений автоматически сохраняется в домашний каталог в папке SOEKS Device Manager и остается доступной для просмотра при отключенном дозиметре.

Подробности о работе с программой — в руководстве по использованию.

Сравнение с Soeks Defender

Теперь пришло время разобраться почему два датчика лучше чем один. Вы уже заметили на графике как сильно пляшут показания датчиков. Усреднение показаний с двух датчиков позволяет сгладить эти флуктуации и быстрее получить надежное значение уровня фона. На видео видно как долго плавает значение фона после включения Defender'a, в то время как Quantum гораздо быстрее начинает выдавать стабильные показания. Вторую половину видео я ускорил в шесть раз чтобы вы не заскучали при просмотре.

Видеообзоры от других авторов

SOEKS Quantum Geiger Counter Demo

Дозиметр «Квантум» — измерение радиационного фона в походе и экспедициях

Дозиметры и индикаторы радиоактивности СОЭКС

Выводы

Плюсы Минусы
  • Меряет быстрее и точнее чем счетчики на одном датчике.
  • Зарядки хватает где-то на месяц работы. Если запретить автоотключение экрана, время работы сокращается до 14 часов.
  • Энергонезависимая память для хранения накопленной дозы и статистики измерений.
  • Возможность подключения к ПК и Mac.
  • Обновляемая прошивка.

  • Корпус собран качественно, но пластик кажется хрупким. Ронять на камни я бы не стал.
  • Кнопки при нажатии сильно дребезжат и щелкают (слышно на видео).
  • Заметно завышает показания, когда стоит на зарядке (возможно это дефект только моего экземпляра). При подключении к компьютеру заряжается медленнее, но не врет.
  • Если забыть вовремя зарядить, теряются настройки даты и времени.

Купить SOEKS Quantum можно в магазине Даджет.
