Простой способ получения высококачественного графена: две секунды в микроволновой печи

в 14:03, , рубрики: Go, HEMT, MW-rGO, rGO, Научно-популярное, оксид графена, оксид графита, Производство и разработка электроники, ТВПЭ, физика, химия, Энергия и элементы питания, метки: , ,

Простой способ получения высококачественного графена: две секунды в микроволновой печи - 1
Волокна графена под сканирующим электронным микроскопом. Чистый графен восстановлен из оксида графена (GO) в микроволновой печи. Масштаб 40 нм (слева) и 10 нм (справа). Фото: Jieun Yang, Damien Voiry, Jacob Kupferberg / Rutgers University

Графен — 2D-модификация углерода, образованная слоем толщиной в один атом углерода. Материал обладает высокой механической жёсткостью, высокой теплопроводностью и уникальными физико-химическими свойствами. Он демонстрирует максимальную подвижность электронов среди всех известных материалов на Земле. Это делает графен практически идеальным материалом в самых различных приложениях, в том числе в электронике, катализаторах, элементах питания, композитных материалах и т.д. Дело за малым — научиться получать качественные слои графена в промышленных масштабах.

Химики из Ратгерского университета (США) нашли простой и быстрый метод производства высококачественного графена путём обработки оксида графена в обычной микроволновой печи. Метод на удивление примитивный и эффективный.

Оксид графита — соединение углерода, водорода и кислорода в различных соотношениях, которое образуется при обработке графита сильными окислителями. Чтобы избавиться от оставшегося кислорода в оксиде графита, а затем получить чистый графен в двумерных листах, нужно приложить значительные усилия.

Оксид графита смешивают с сильными щелочами и ещё дальше восстанавливают материал. В результате получаются мономолекулярные листы с остатками кислорода. Эти листы принято называть оксидом графена (GO). Химики испробовали разные способы удаления лишнего кислорода из GO (1, 2, 3, 4), но восстановленный такими способами GO (rGO) остаётся сильно неупорядоченным материалом, который далёк по своим свойствам от настоящего чистого графена, полученного методом химического осаждения из газовой фазы (ХОГФ или CVD).

Даже в неупорядоченной форме rGO потенциально может быть полезен для энергоносителей (1, 2, 3, 4, 5) и катализаторов (1, 2, 3, 4), но для извлечения максимальной выгоды от уникальных свойств графена в электронике нужно научиться получать чистый качественный графен из GO.

Химики из Ратгерского университета предлагают простой и быстрый способ восстановления GO до чистого графена, используя 1-2-секундные импульсы микроволнового излучения. Как видно на графиках, графен, полученный «микроволновым восстановлением» (MW-rGO) по своим свойствам намного ближе к чистейшему графену, полученному с помощью ХОГФ.

Простой способ получения высококачественного графена: две секунды в микроволновой печи - 2

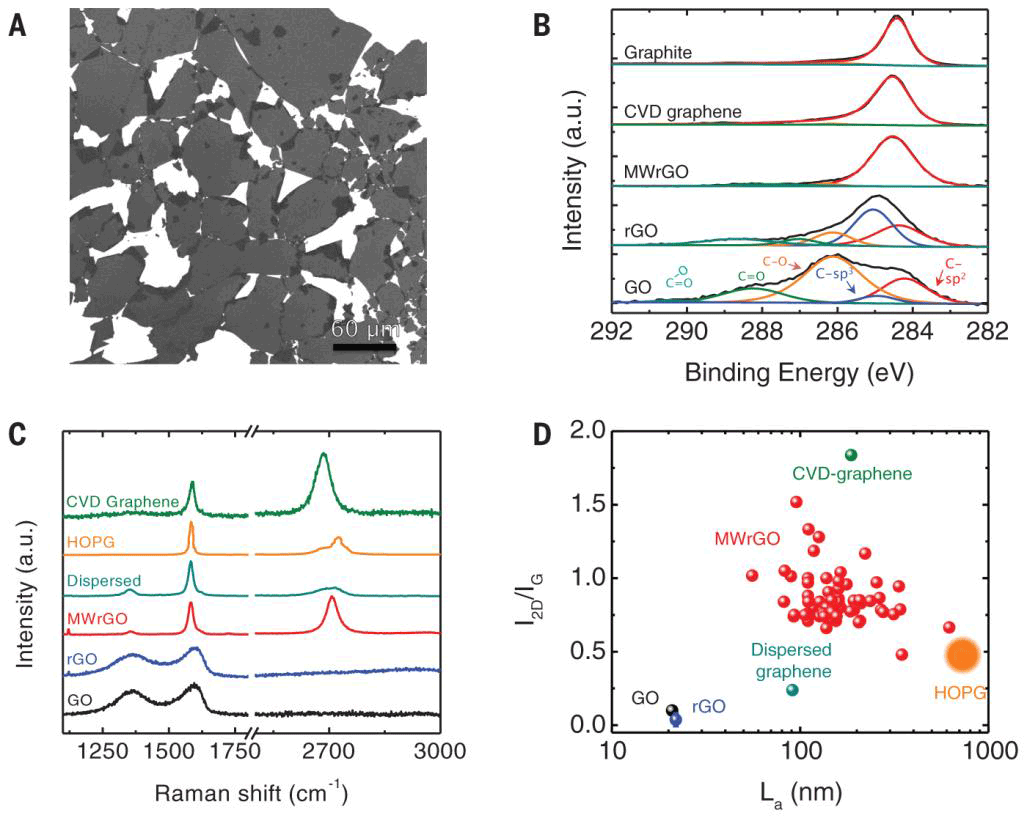

Физические характеристики MW-rGO, по сравнению с нетронутым оксидом графена GO, восстановленным оксидом графена rGO и графеном, полученным методом химического осаждения из газовой фазы (CVD). Показаны типичные хлопья GO, осаждённые на кремниевую подложку (А); рентгеновская фотоэлектронная спектроскопия (B); рамановская спектроскопия © и соотношение размера кристаллов (La) к отношению пиков l2D/lG в рамановском спектре для MW-rGO, GO и ХОГФ (CVD). Иллюстрации: Rutgers University

Простой способ получения высококачественного графена: две секунды в микроволновой печи - 3

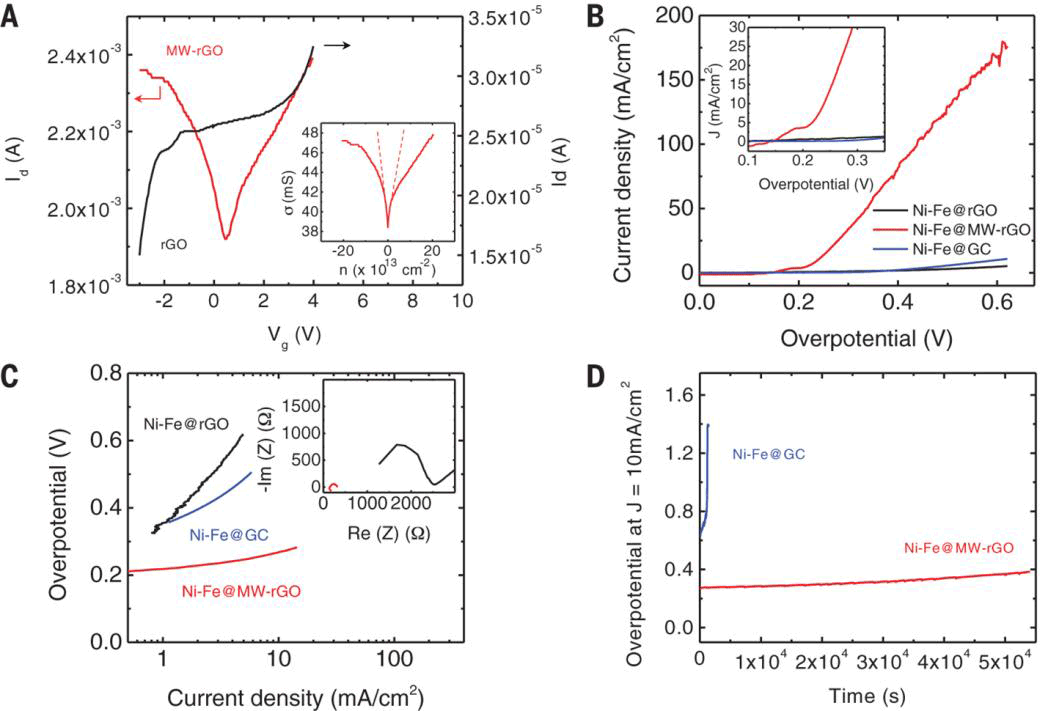

Электронные и электрокаталитические свойства MW-rGO, по сравнению с rGO. Иллюстрации: Rutgers University

Техпроцесс получения MW-rGO состоит из нескольких этапов.

  1. Окисление графита модифицированным методом Хаммерса и растворение его до однослойных хлопьев оксида графена в воде.
  2. Отжиг GO, чтобы материал стал более восприимчив к микроволновому облучению.
  3. Облучение хлопьев GO в обычной микроволновой печи мощностью 1000 Вт на 1-2 секунды. Во время этой процедуры GO быстро нагревается до высокой температуры, происходит десорбция кислородных групп и великолепная структуризация углеродной решётки.

Съёмка просвечивающим электронным микроскопом показывает, что после обработки СВЧ-излучателем образуется высокоупорядоченная структура, в которой кислородные функциональные группы практически полностью уничтожены.

Простой способ получения высококачественного графена: две секунды в микроволновой печи - 4
На изображениях с просвечивающего электронного микроскопа показана структура листов графена со шкалой 1 нм. Слева — однослойный rGO, на котором много дефектов, в том числе функциональные группы кислорода (синяя стрелка) и дыры в углеродном слое (красная стрелка). По центру и справа — отлично структурированный двуслойный и трёхслойный MW-rGO. Фото: Rutgers University

Великолепные структурные свойства MW-rGO при использовании в полевых транзисторах позволяют увеличить максимальную подвижность электронов примерно до 1500 см2/В·с, что сравнимо с выдающими характеристиками современных транзисторов с высокой подвижностью электронов.

Кроме электроники, MW-rGO пригодится в производстве катализаторов: он показал исключительно маленькое значение коэффициента Тафеля при использовании в качестве катализатора при реакции выделения кислорода: примерно 38 мВ на декаду. Катализатор на MW-rGO также сохранил стабильность в реакции выделения водорода, которая продолжалась более 100 часов.

Всё это предполагает отличный потенциал для использования восстановленного в микроволновом излучении графена в промышленности.

Научная статья "High-quality graphene via microwave reduction of solution-exfoliated graphene oxide" опубликована 1 сентября 2016 года в журнале Science (doi: 10.1126/science.aah3398).
