Настройка голосовых шлюзов Huawei eSpace IAD на примере работы с PBX Asterisk

в 6:52, , рубрики: asterisk, fxs, huawei, ip-телефон, голосовой шлюз, метки:

Для предоставления аналоговым абонентам доступа к IP-PBX применяются устройства интегрированного доступа (IAD — Integrated Access CPE Devices). Huawei предлагает IAD104, IAD108 и IAD132, IAD196 также пользователь может выбрать SIP или MGCP-протокол. Путем использования стандартных кодеков и технологий сжатия, устройства IAD кодируют речевые сигналы поступающие от аналоговых телефонных устройств, инкапсулируют их в IP-пакеты и посылают пакеты к определенному медиашлюзу через IP-сеть. После достижения IP-пакетами пункта назначения, IAD назначения выполняет обратную операцию по восстановлению речевых сигналов из пакетов. Таким образом IAD10x, реализуют функции VoIP и FoIP.

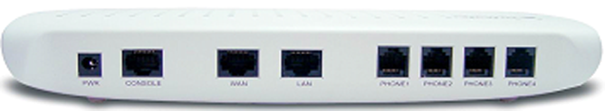

Семейство медиашлюзов eSpace поддерживает от 2 до 224 аналоговых портов. Рассмотрим, как настроить шлюз, на примере модели IAD104H.


Сетевые настройки

По умолчанию, голосовой шлюз имеет следующие сетевые параметры:

  • LAN port IP address: 192.168.100.1
  • Net Mask: 255.255.255.0

Доступно подключение по telnet или console, с параметрами логин/пароль: root / huawei123

Смена адресов:

TERMINAL>enable
TERMINAL#configure terminal
TERMINAL (config)# ipaddress static 172.31.31.122 255.255.255.0 172.31.31.1

Проверить адреса:

TERMINAL (config)# display ipaddress

Проверить protocol mode (SIP или MGCP):

TERMINAL (config)#display protocol-mode
TERMINAL (config)#protocol-mode sip

Web-интерфейс

Далее, настройку голосового шлюза удобнее проводить через встроенный web-интерфейс управления(использовать только Internet Explorer). Логин/пароль, по умолчанию, такие же.


Можно воспользоваться встроенным мастером установки.

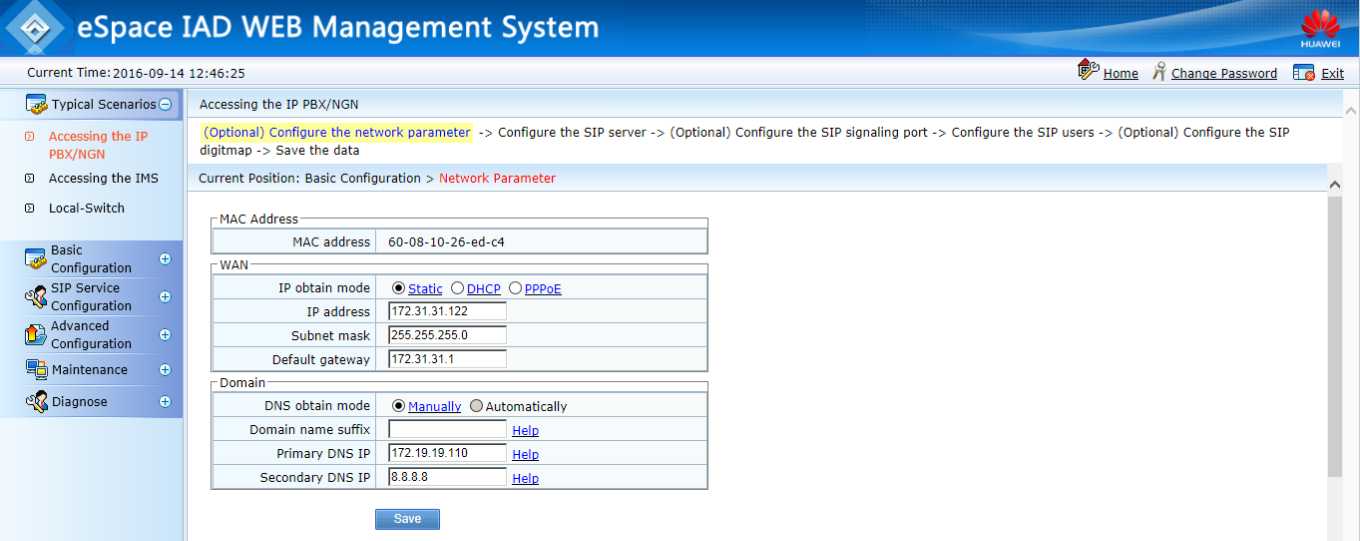

Следуя, последовательно шагам мастера установки легко настроить основные параметры.

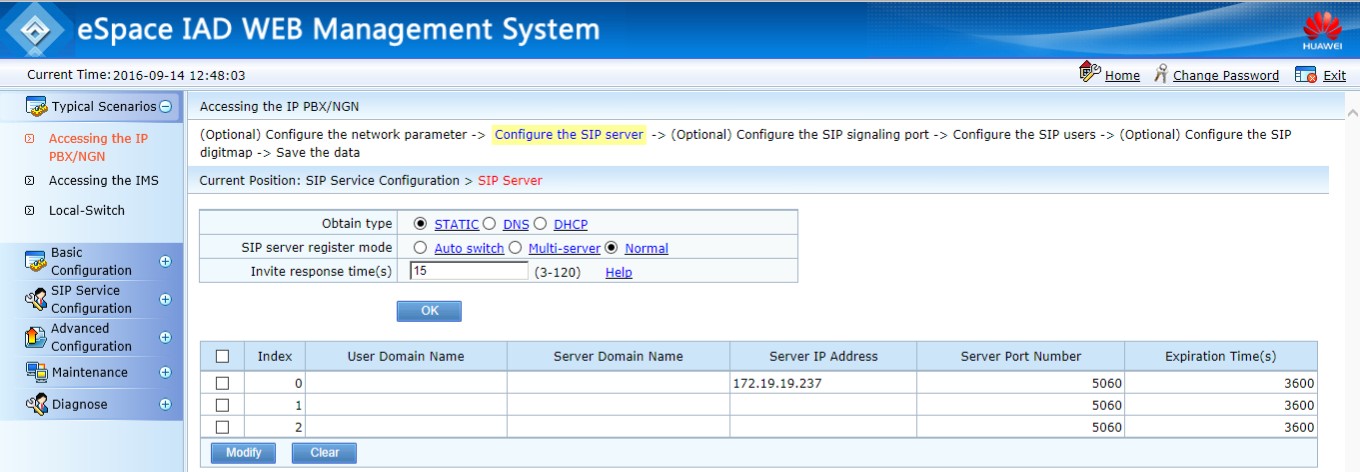

В качестве SIP-сервера, мы использовали Asterisk (ip address 172.19.19.237).

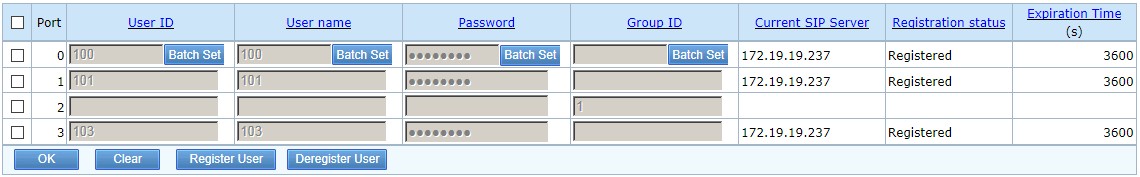

Здесь прописываем абонентов FXS (которые должны уже быть заведены на sip-сервере).

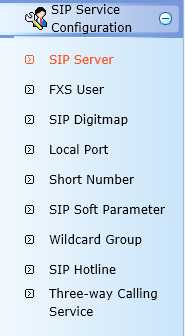

Все параметры потом можно поменять в разделе SIP Service Configuration.


Теперь можно подключить телефонные аппараты к портам голосового шлюза, и проверить прохождения вызовов.

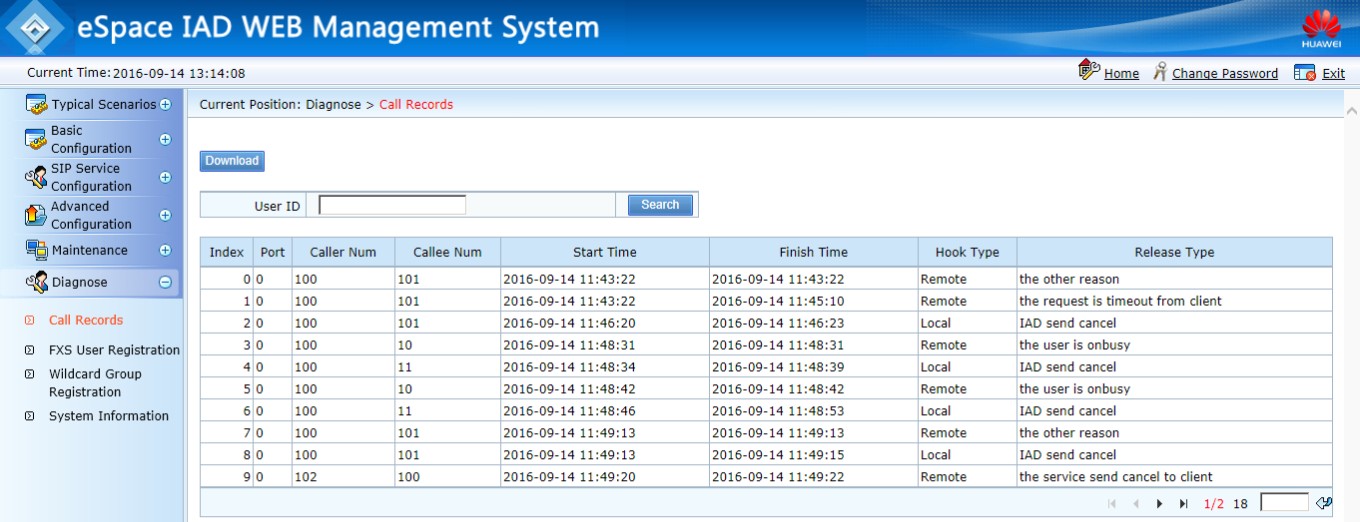

В разделе Diagnose – Call Records, есть некое подобие какого-то отладчика причин отбоя вызовов.

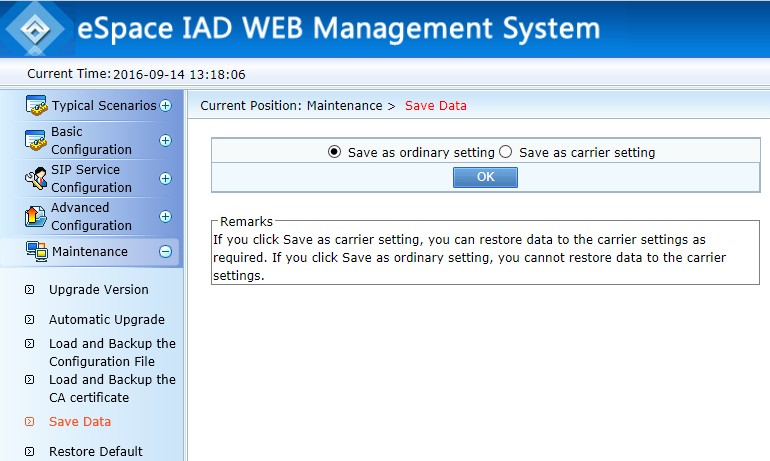

И, конечно, не забываем сохранять конфигурацию.


Спасибо за внимание!
