Игровые ПК – отличная поляна для продуктивных экспериментов. Дизайнеры, не стесненные жесткими форматами ATX стандарта, порой изобретают очень интересные наброски, а умелые инженеры с помощью современной элементной базы умудряются доводить рисунки и макеты до серийных образцов. Штучные работы талантливых моддеров всегда будут вне конкуренции, но существуют они в одном экземпляре, и приобрести накладно: то цена неподъемная, то расстояние велико, а иной раз создатель вовсе не желает расставаться со своим детищем. С поставленным на конвейер продуктом дела обстоят проще: как минимум тысячи экземпляров, разные конфигурации, цена более-менее адекватная.

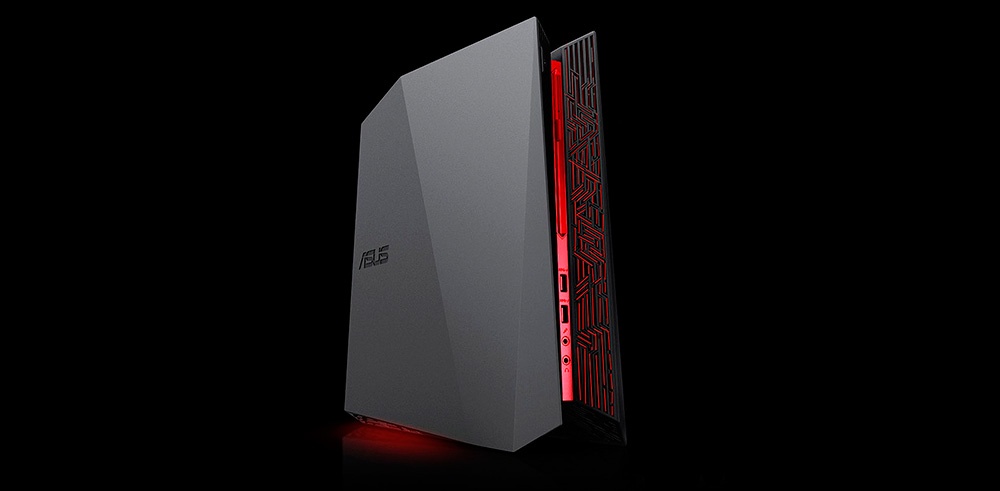

Один из таких нестандартных игровых компьютеров ASUS G20CB:

Геймерам на радость, жабе на погибель: ASUS G20CB - 1

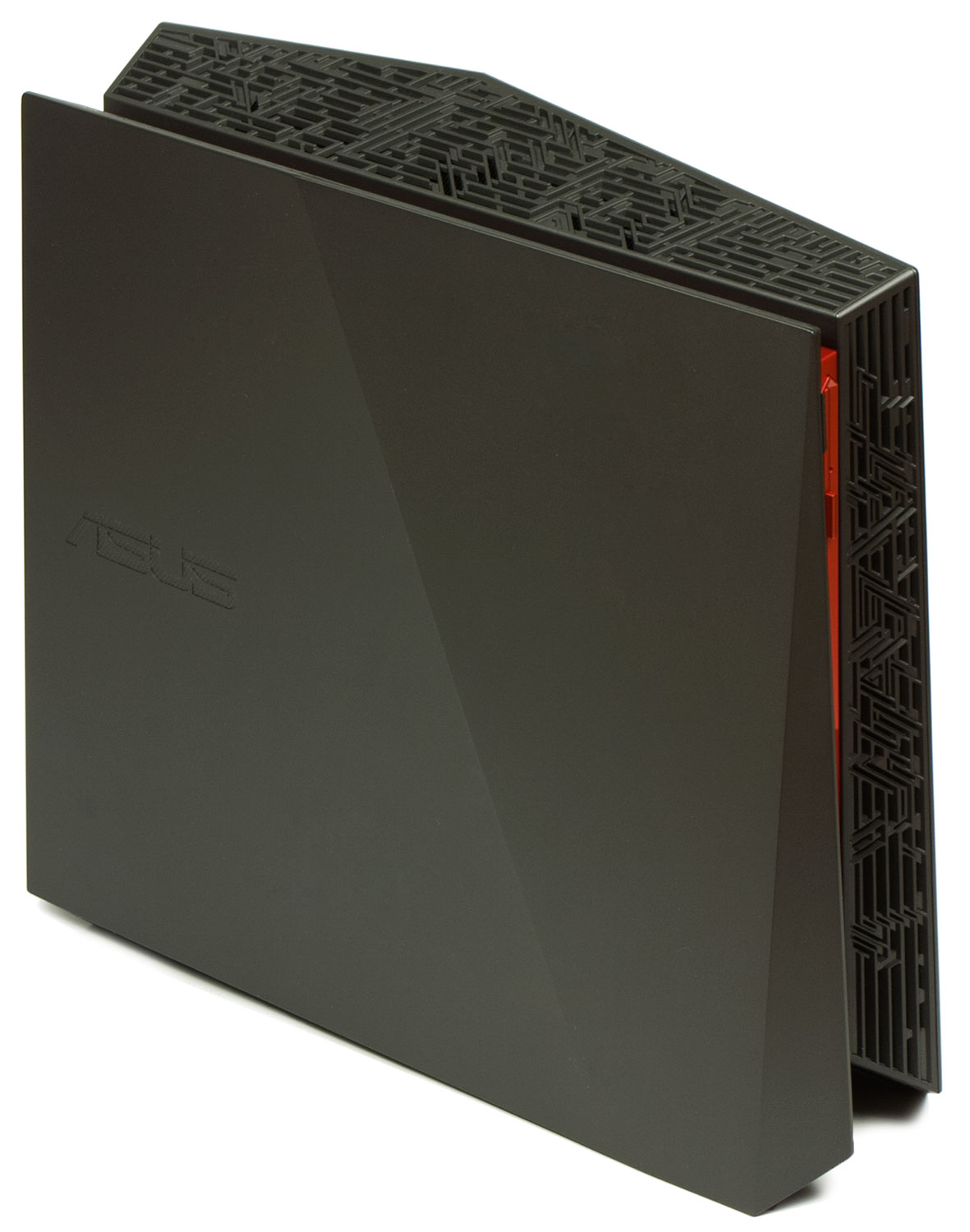

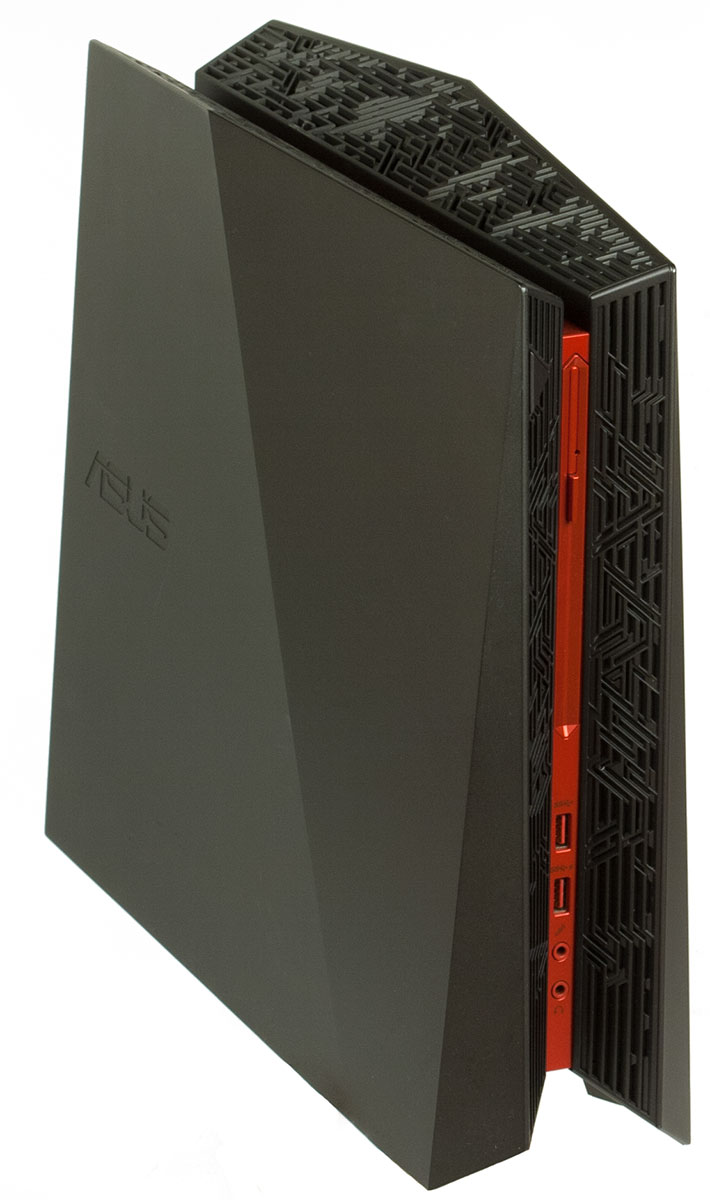

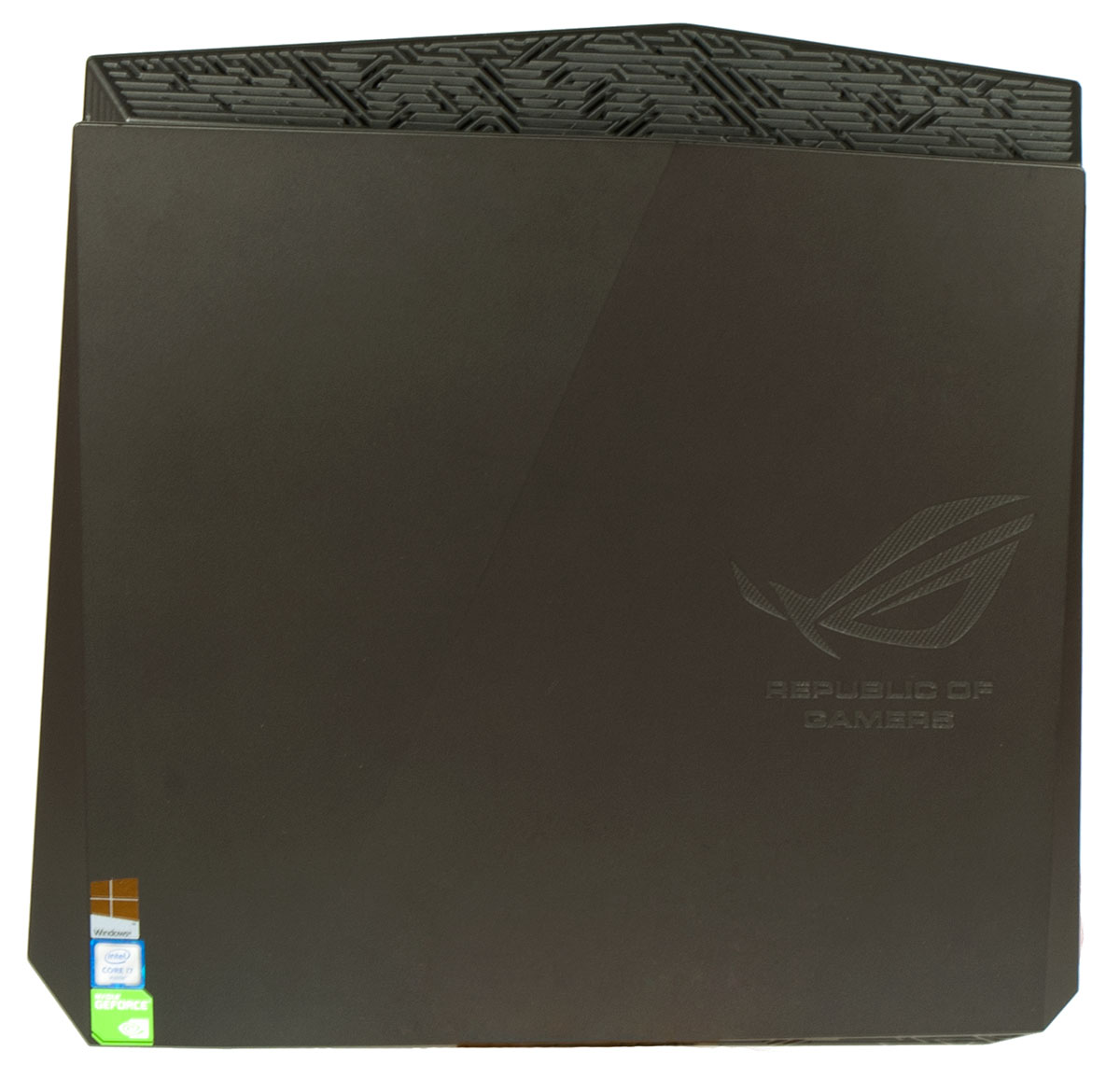

Выше — промо-картинка, в суровой же реальности устройство выглядит так:

Геймерам на радость, жабе на погибель: ASUS G20CB - 2

Геймерам на радость, жабе на погибель: ASUS G20CB - 3

Геймерам на радость, жабе на погибель: ASUS G20CB - 4

Геймерам на радость, жабе на погибель: ASUS G20CB - 5

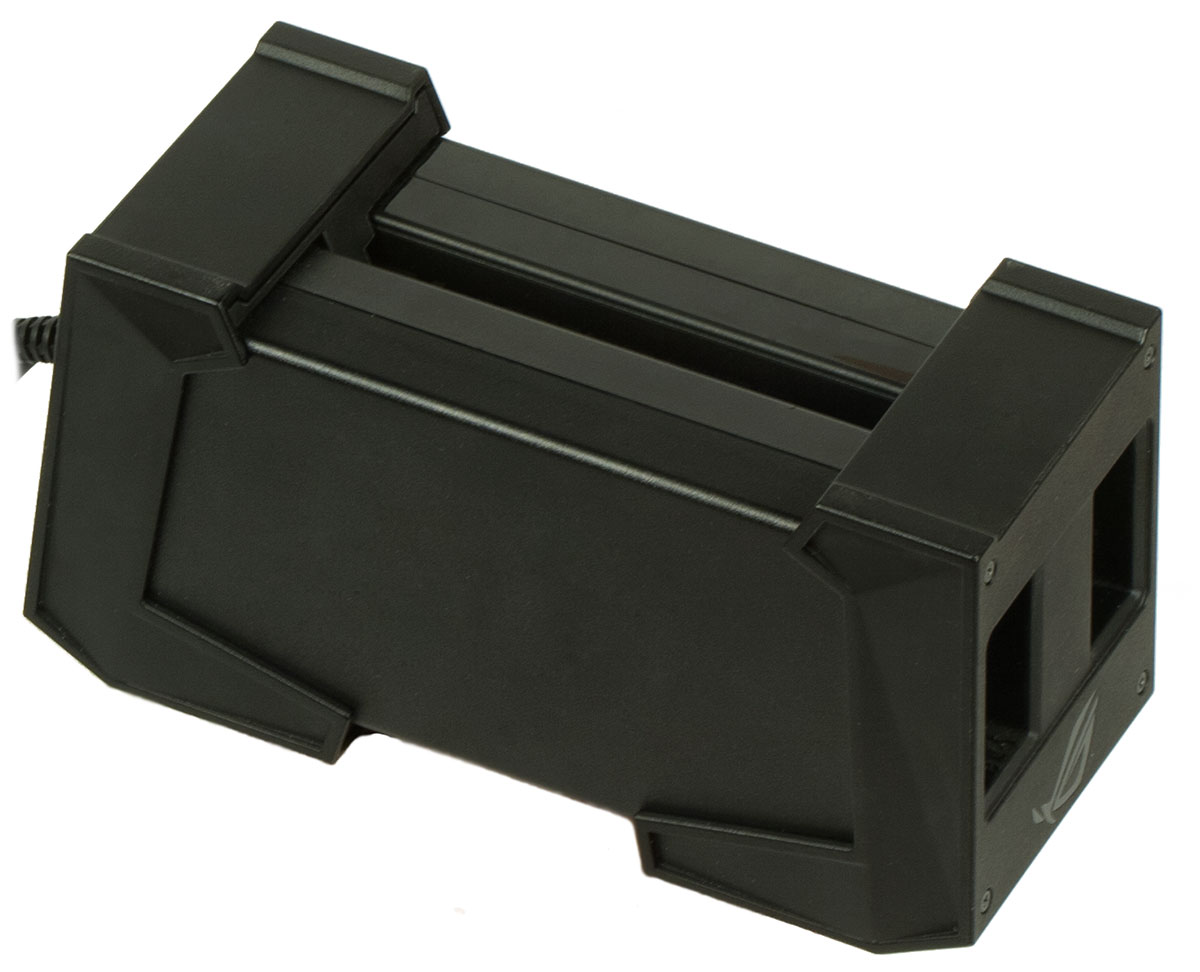

Формой G20 больше похож на современный офисный SFF, игровую жилку выдает лишь задняя панель двухслотовой видеокарты да неприлично большой адаптер питания:

Геймерам на радость, жабе на погибель: ASUS G20CB - 6

Геймерам на радость, жабе на погибель: ASUS G20CB - 7

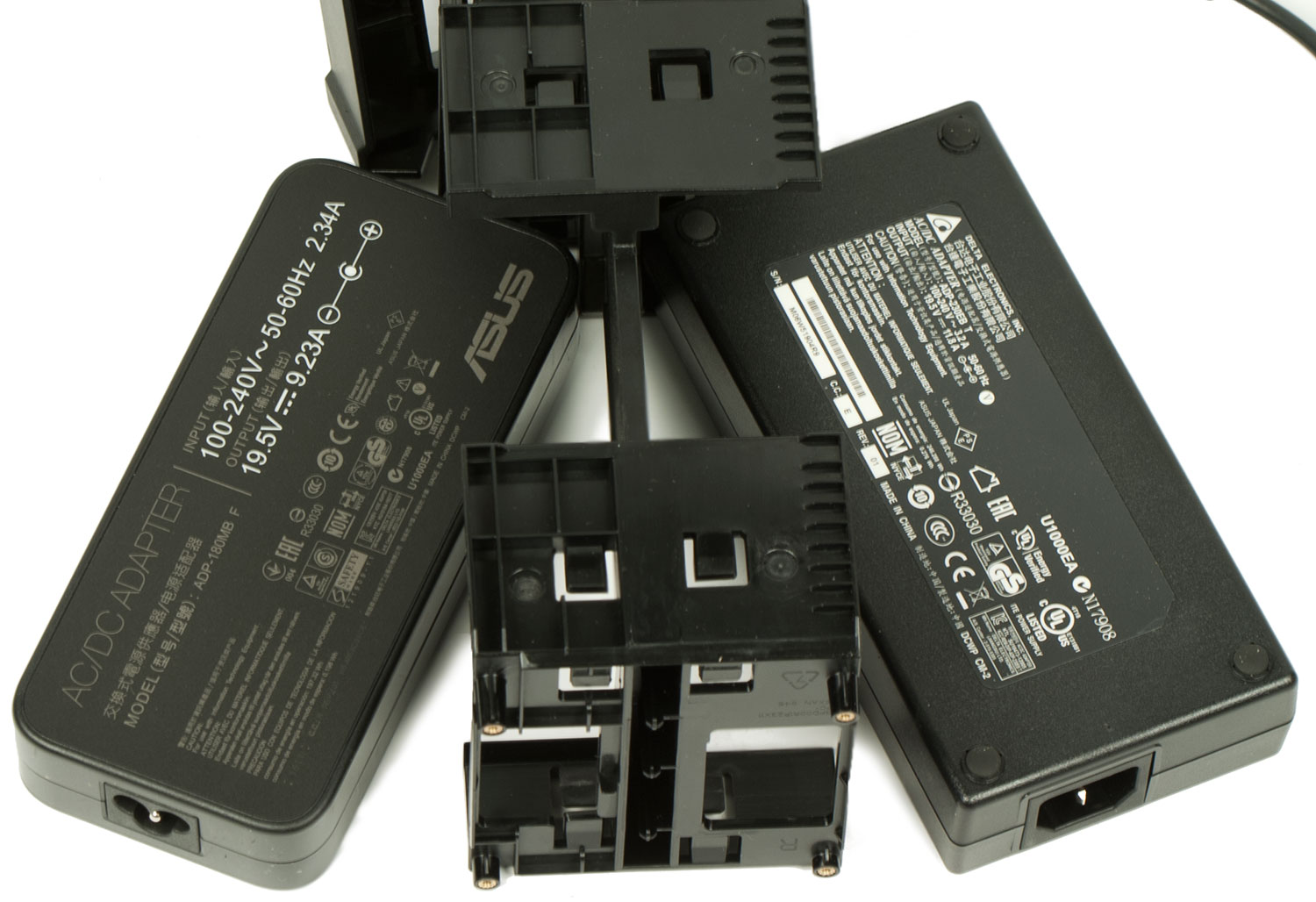

О нем стоит сказать отдельно. Для уменьшения внутреннего объема корпуса ASUS решила сделать блок внешним, но бросать силы на сборку своего посчитала лишним. Вместо этого нагрузка была распределена между парой стандартных адаптеров на 230 и 180 ватт. Один питает материнскую плату, процессор и все накопители, второй кормит видеокарту.

Геймерам на радость, жабе на погибель: ASUS G20CB - 8

Хорошее решение с точки зрения универсальности и ценообразования (взять готовое всегда дешевле, чем разрабатывать свое с нуля), но занимает такая составная конструкция две розетки вместо одной. Но ничего не мешает заменить комплектный шнур самостоятельно изготовленным Y-образным.

Но вернемся к внешнему виду G20. Технологические вентиляционные отверстия скрыты за красиво штампованными пластиковыми решетками:

Геймерам на радость, жабе на погибель: ASUS G20CB - 9Геймерам на радость, жабе на погибель: ASUS G20CB - 10

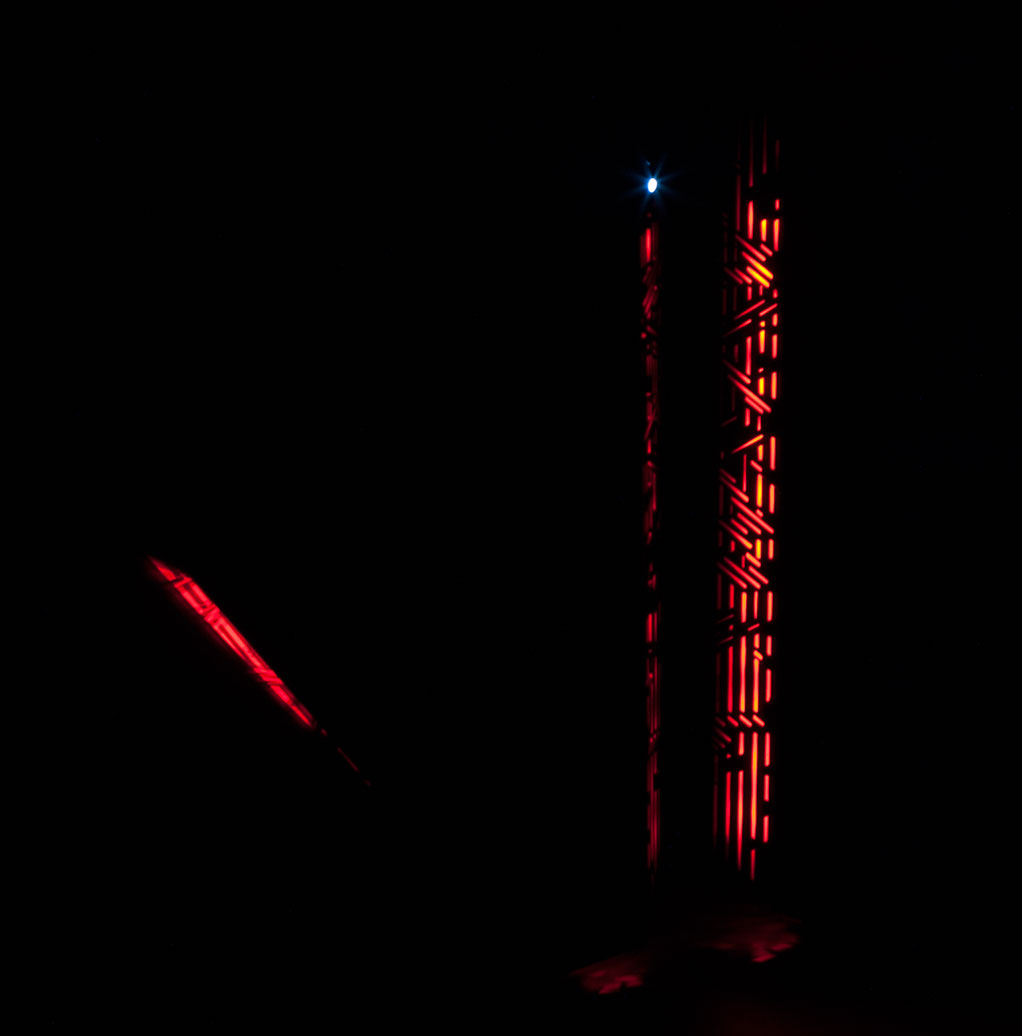

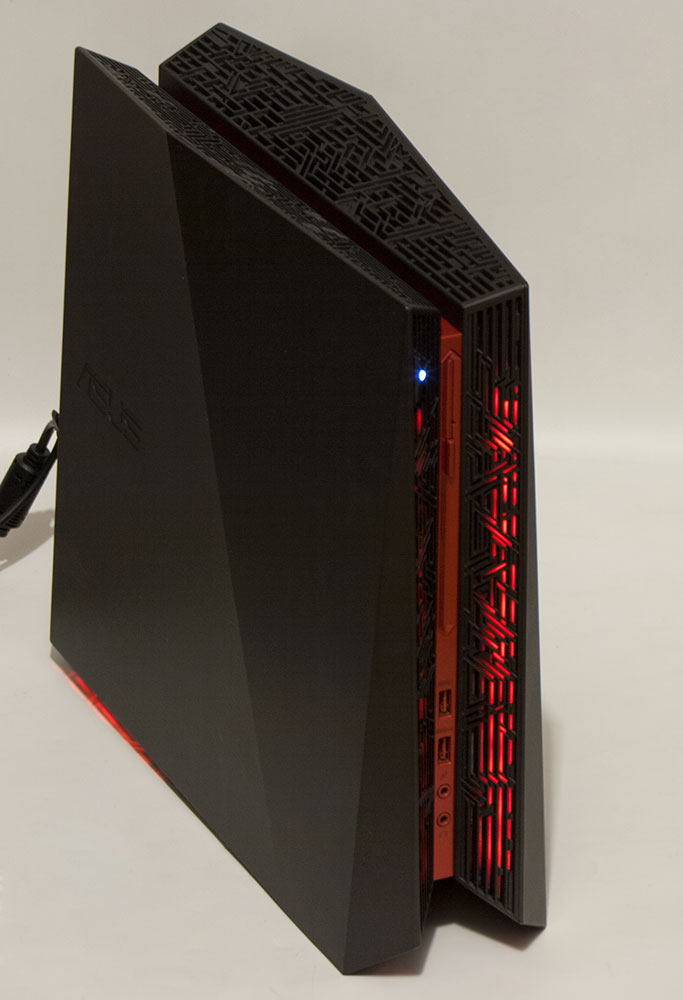

На вышеприведенном фото – выхлоп системы охлаждения. Забор воздуха производится снизу и по бокам через такие же решетки. Есть и светодиодная RGB-подсветка:

Геймерам на радость, жабе на погибель: ASUS G20CB - 11

Геймерам на радость, жабе на погибель: ASUS G20CB - 12

К сожалению, имеющийся опыт в обращении с камерой не позволяет передать всю статичную красоту картинки — в жизни всё выглядит гораздо красивее. Есть возможность ещё динамически изменять цвет и интенсивность свечения через фирменное приложение:

Геймерам на радость, жабе на погибель: ASUS G20CB - 13

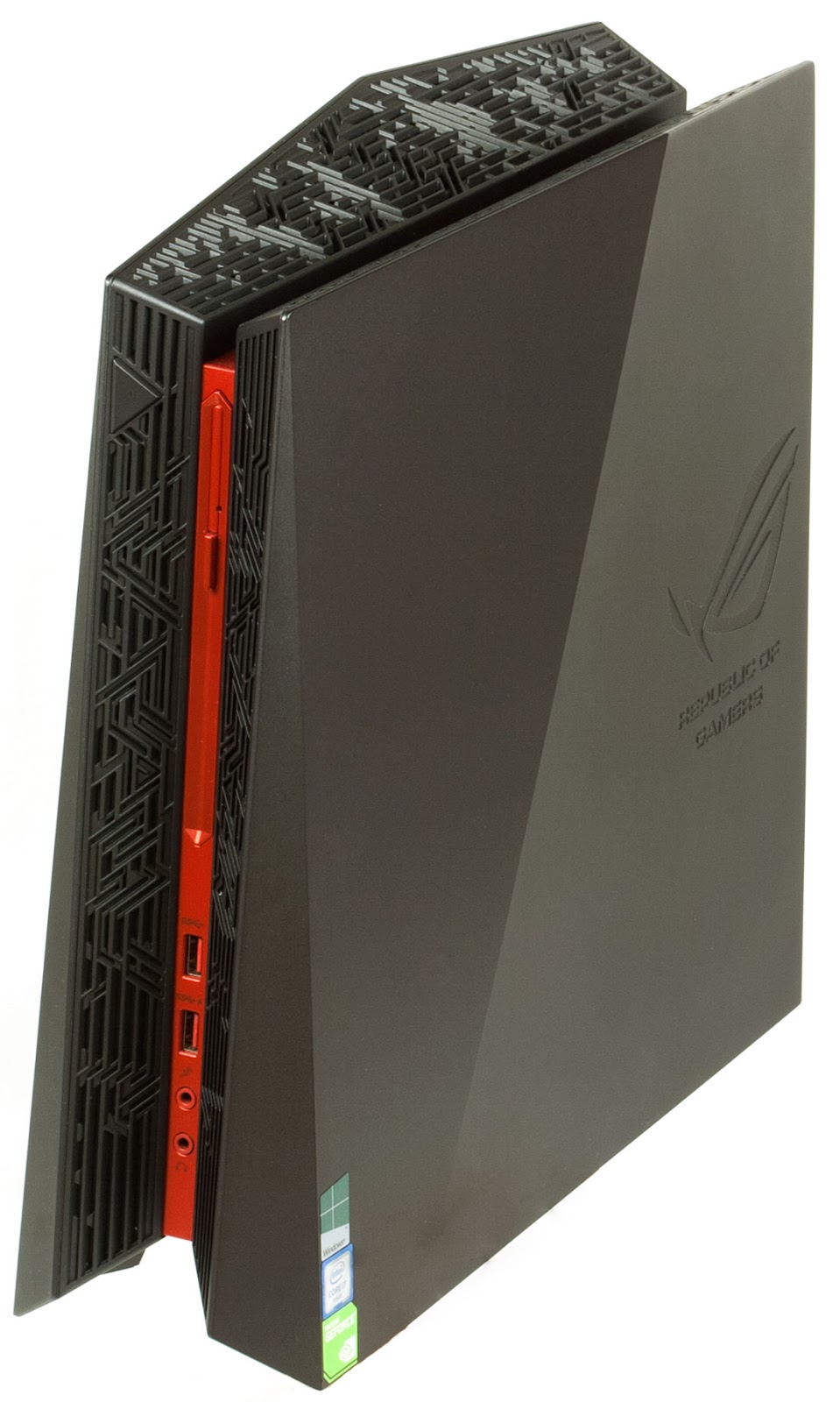

На лицевой панели есть разъемы USB и джеки (3,5 мм TRS), а также почти незаметный на первый взгляд оптический привод:

Геймерам на радость, жабе на погибель: ASUS G20CB - 14

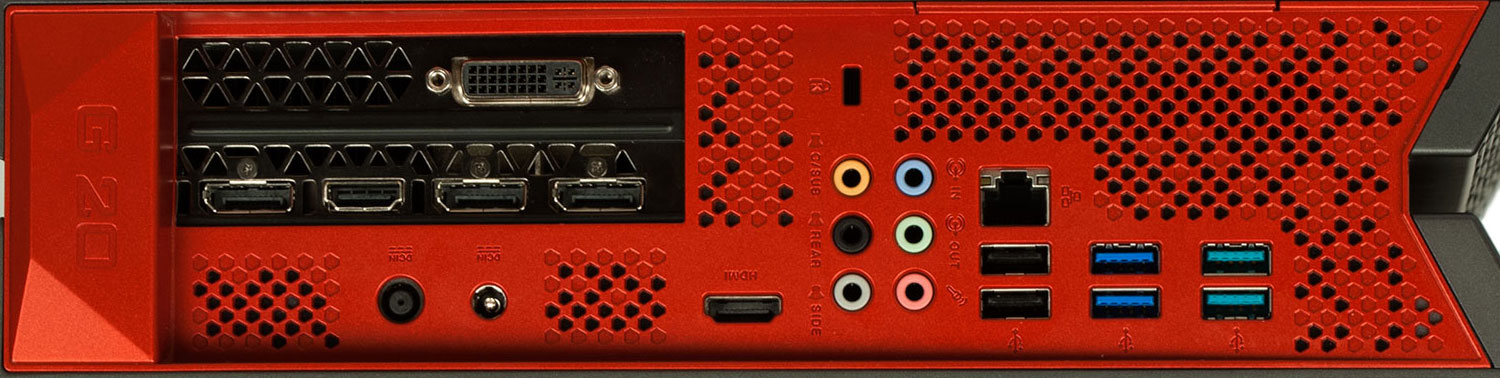

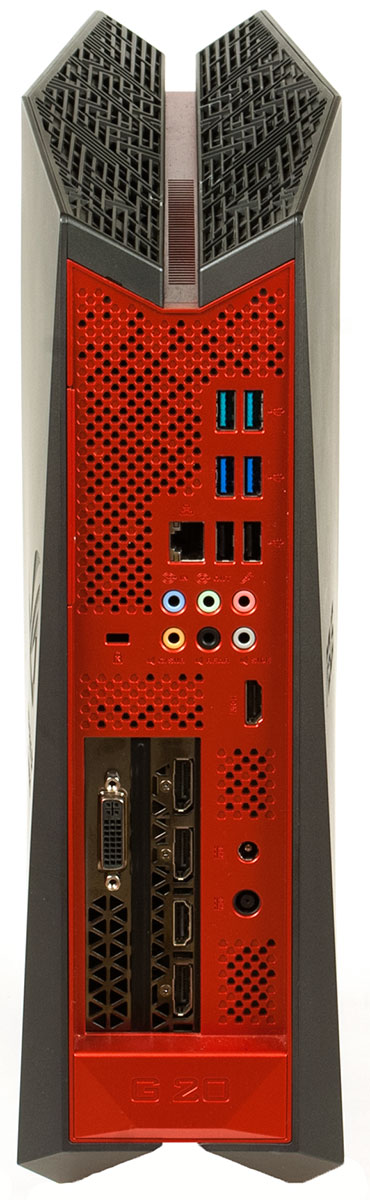

С обратной стороны корпуса от материнской платы выведены: 2хUSB 2.0, 2хUSB 3.0, 2хUSB 3.1, проводная сеть, шесть аудиоджеков (3,5 мм TRS) и пара гнёзд питания. У дискретной видеокарты три DisplayPort, один HDMI и один DVI.

Геймерам на радость, жабе на погибель: ASUS G20CB - 15

Два USB занимают прилагаемые к G20 фирменные мышь и клавиатура, итого на подключение периферии и накопителей остается шесть USB; для игровой станции более чем достаточно. Примечательно, что можно задействовать также и встроенное в центральный процессор видеоядро. Вряд ли на геймерском компьютере при мощной видеокарте в PCI-Ex16 слоте HDMI выход на материнской плате будет использоваться, но сам факт его наличия приятен.

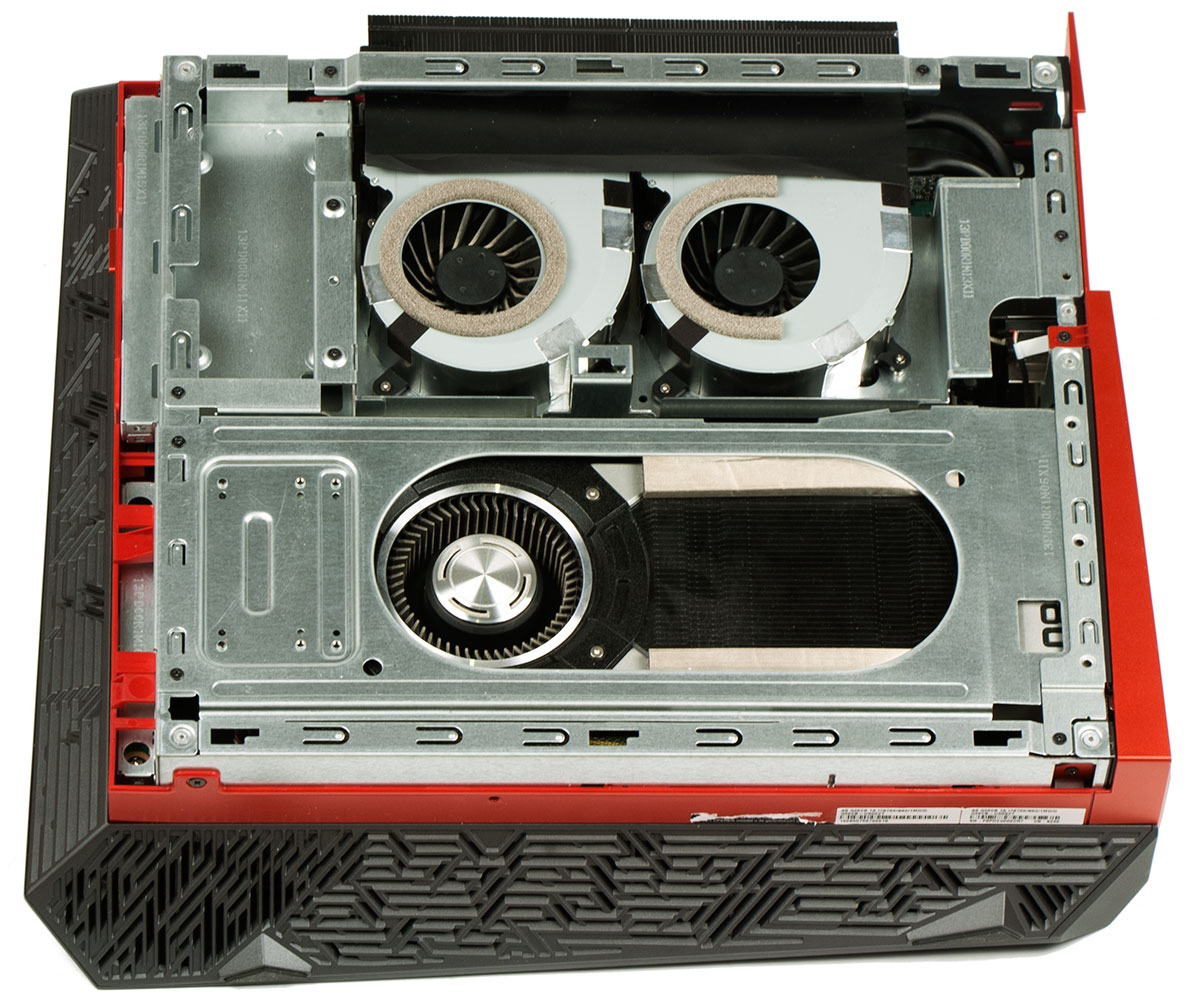

Под двухцветным пластиком скрыта обычная коробка из железа:

Геймерам на радость, жабе на погибель: ASUS G20CB - 16

Без навыка разборки подобных устройств на поиски винтов крепления уйдет немало времени, а потом ещё столько же для определения верного направления приложения силы (боковая крышка сидит плотно). При первом же взгляде становится понятно, что корпус отлично продуман: детали скреплены между собой в нескольких местах, фиксация сплошь винтовая. Что-то подобное было в недавно рассмотренном MSI Nightblade MI, но плотность монтажа чуть меньше.

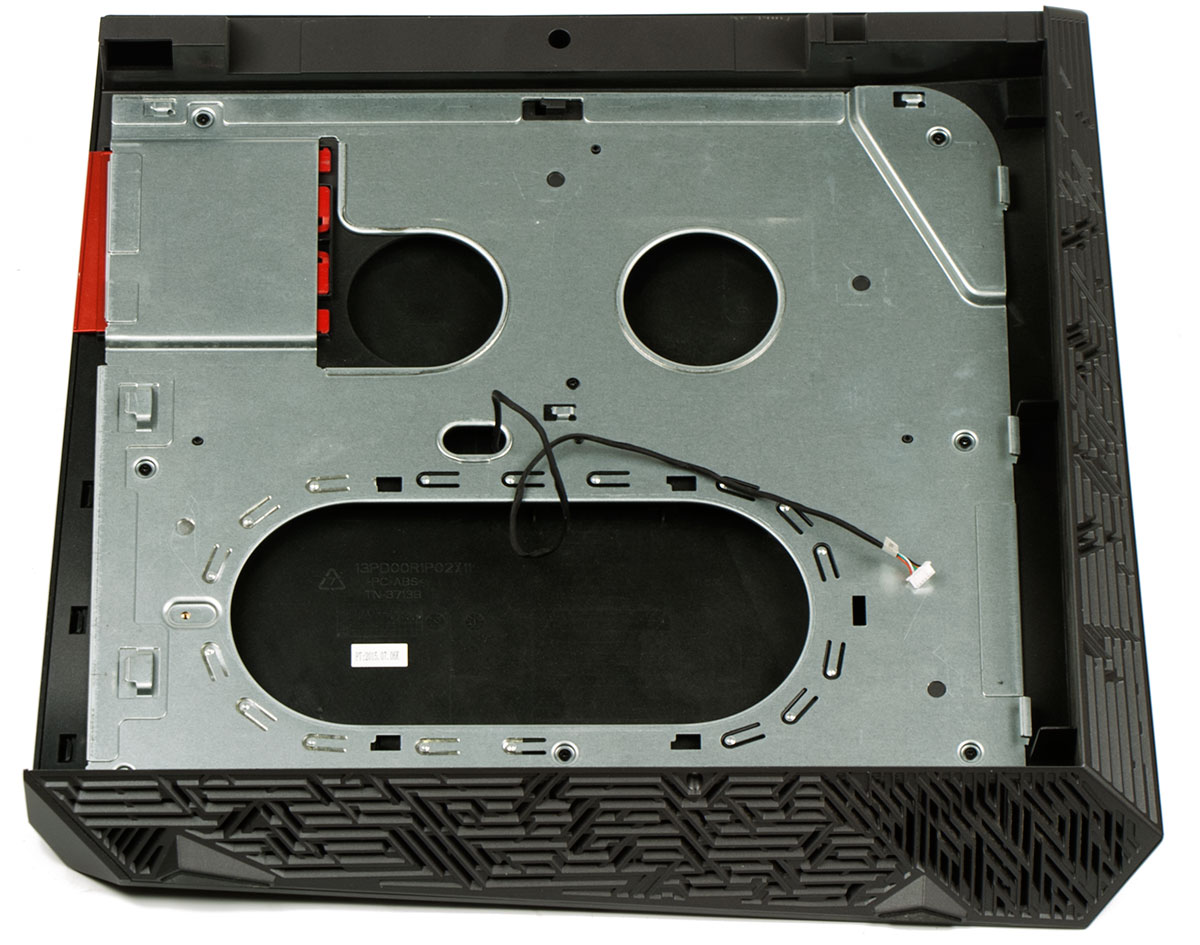

Боковая крышка двойная: пластик закреплен на стальной основе. Между металлом и пластиком приличный зазор, по нему подводится холодный воздух к трем бловерам, отвечающим за проветривание внутрикорпусного пространства.

Геймерам на радость, жабе на погибель: ASUS G20CB - 17

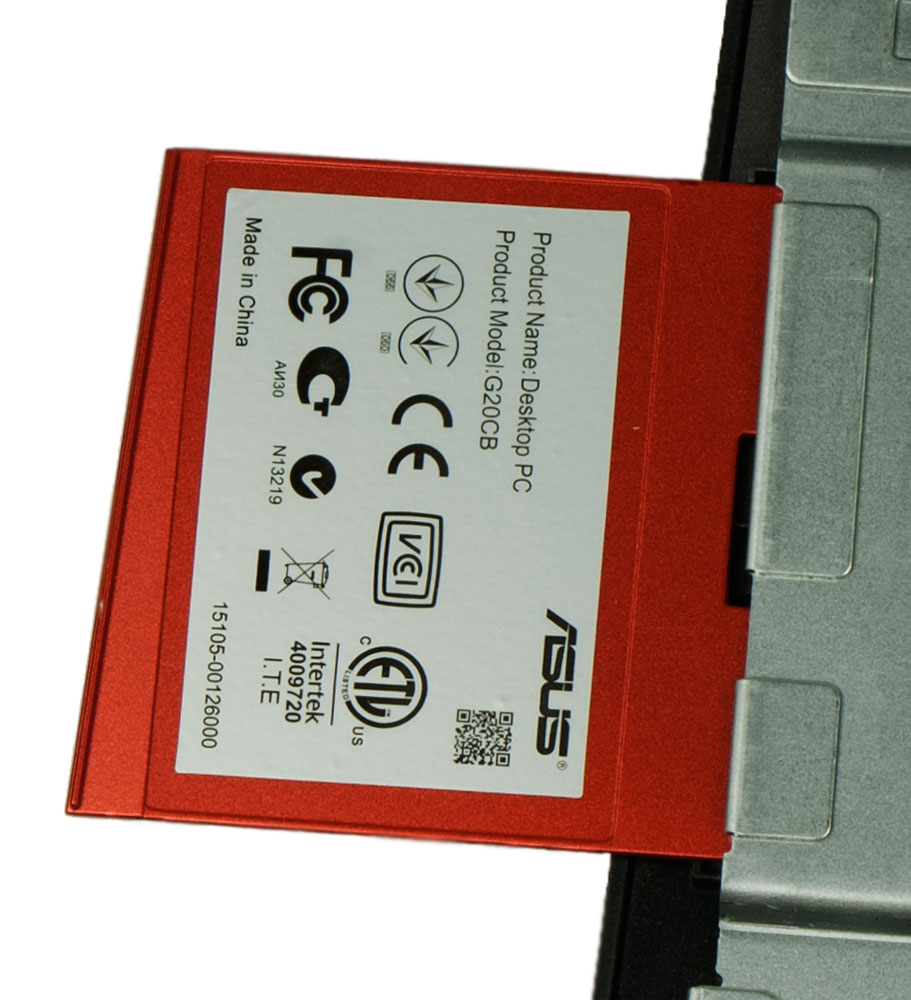

Красная деталь – выдвижной стикер с названием модели и серийником:

Геймерам на радость, жабе на погибель: ASUS G20CB - 18

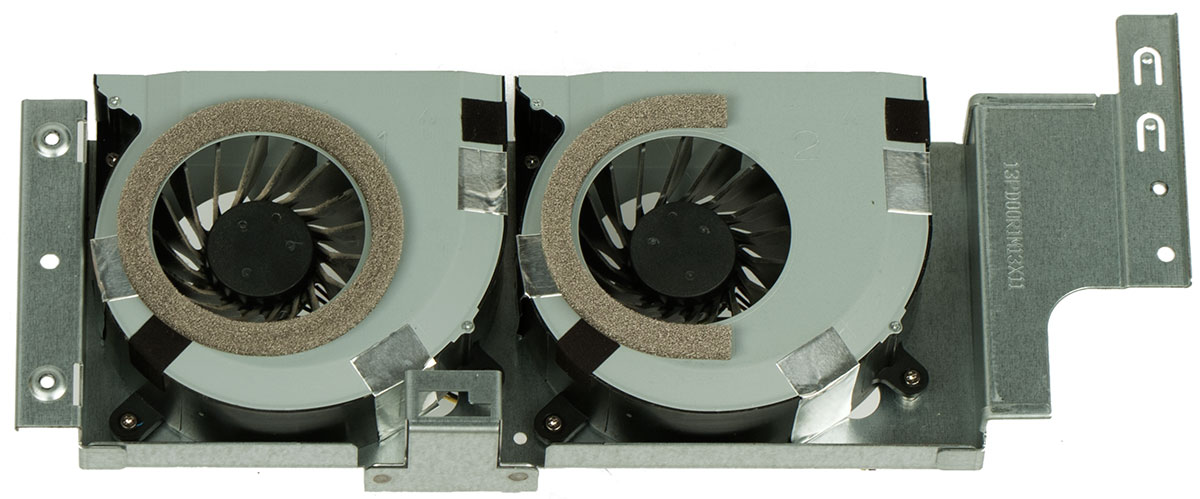

Примечательно, что все три центробежные турбины работают на выдув. Две, расположенные в верхней части корпуса, прокачивают воздух через процессорный радиатор:

Геймерам на радость, жабе на погибель: ASUS G20CB - 19

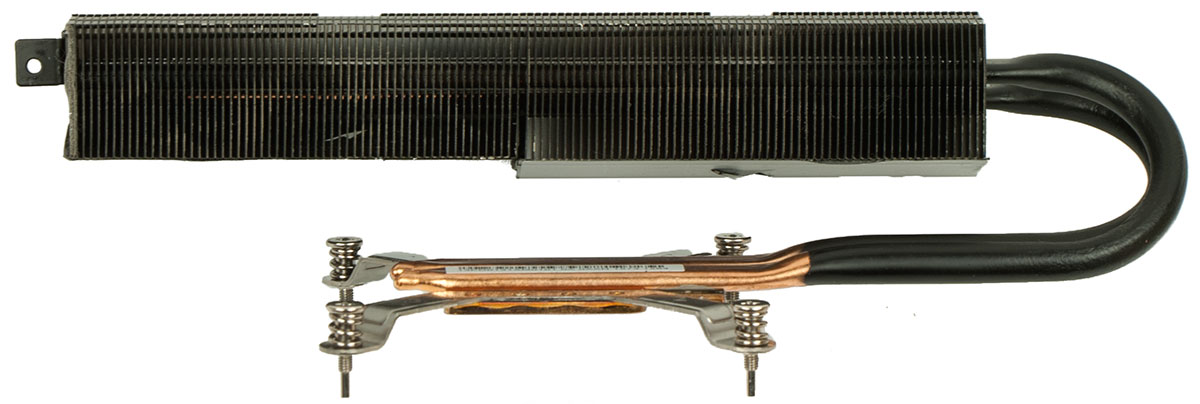

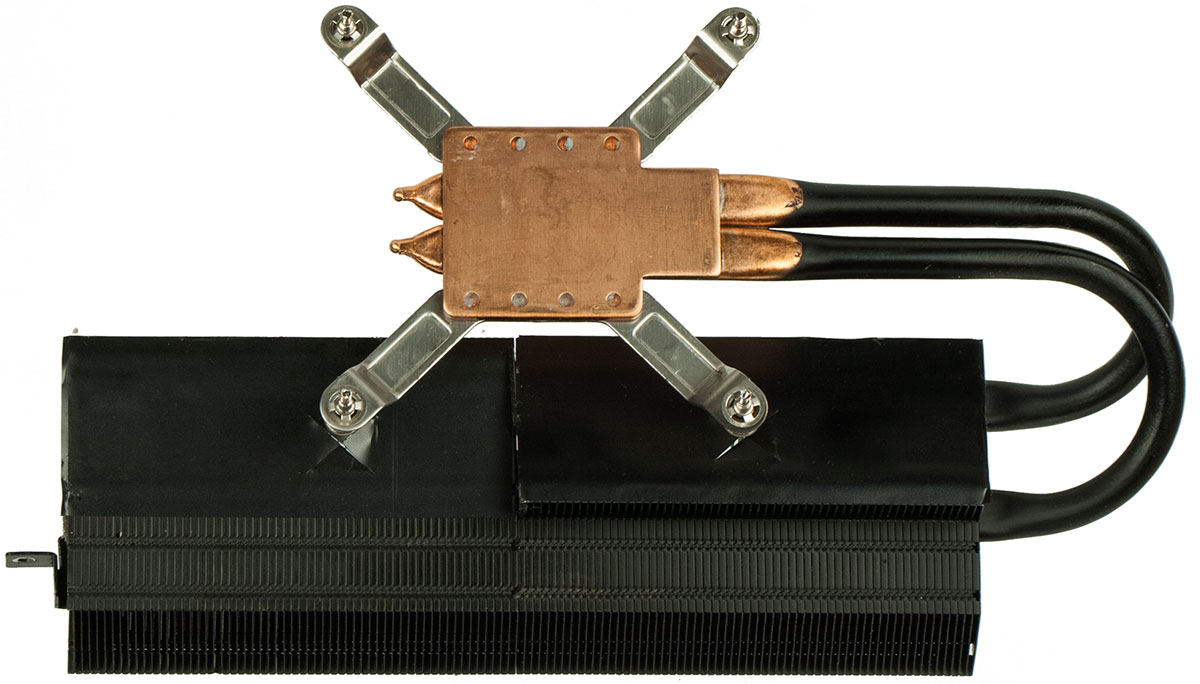

К радиатору тепло передается по двум теплотрубкам диаметром 8 мм.

Геймерам на радость, жабе на погибель: ASUS G20CB - 20

Геймерам на радость, жабе на погибель: ASUS G20CB - 21

Установлен он просто и удобно, на шесть винтов: четыре прижимают теплосъемник к процессору, два крепят радиатор к корпусу.

Геймерам на радость, жабе на погибель: ASUS G20CB - 22

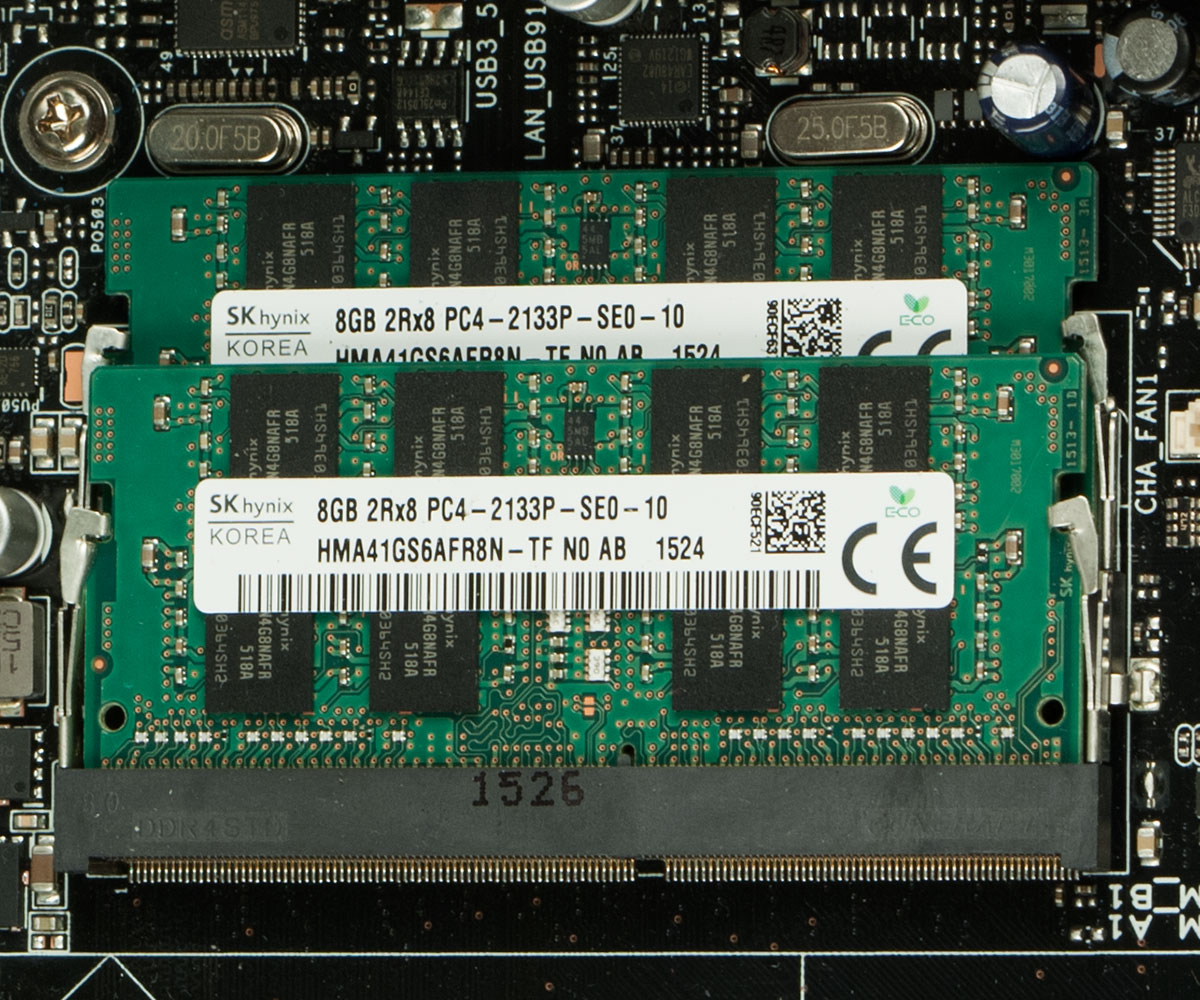

Снимать радиатор придется не только для замены процессора или нанесения новой термопасты, но также для наращивания объема оперативной памяти – теплотрубки перекрывают доступ к модулям (два SO-DIMM модуля по 8 Гбайт каждый).

Геймерам на радость, жабе на погибель: ASUS G20CB - 23

Геймерам на радость, жабе на погибель: ASUS G20CB - 24

Это один из немногих моментов в G20, который можно отнести к минусам малого литража корпуса.

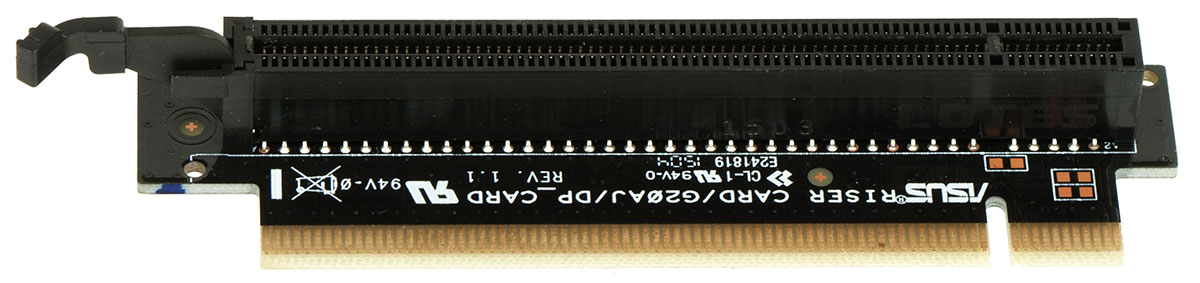

Видеокарта – полноразмерная GTX 980, подключенная к слоту PCI-Ex16 на матплате через угловой переходник.

Геймерам на радость, жабе на погибель: ASUS G20CB - 25

Геймерам на радость, жабе на погибель: ASUS G20CB - 26

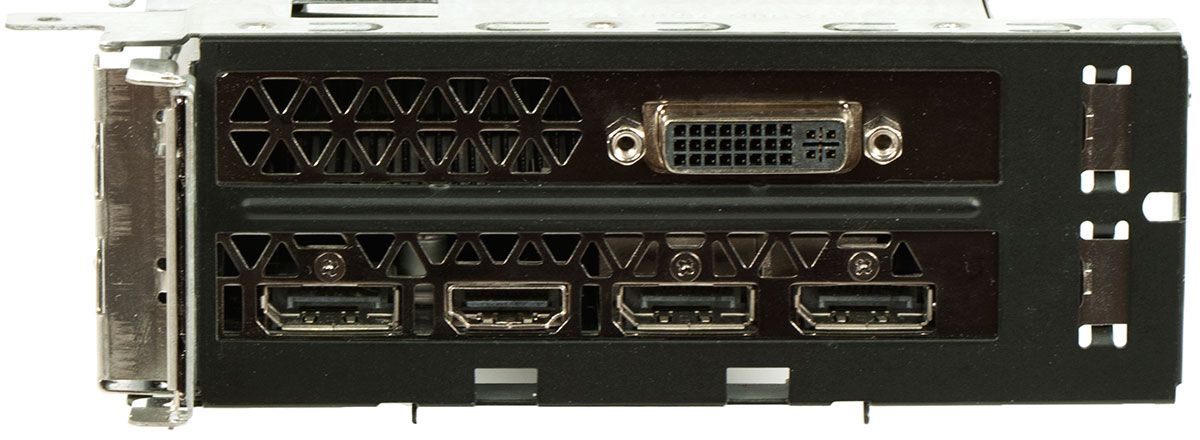

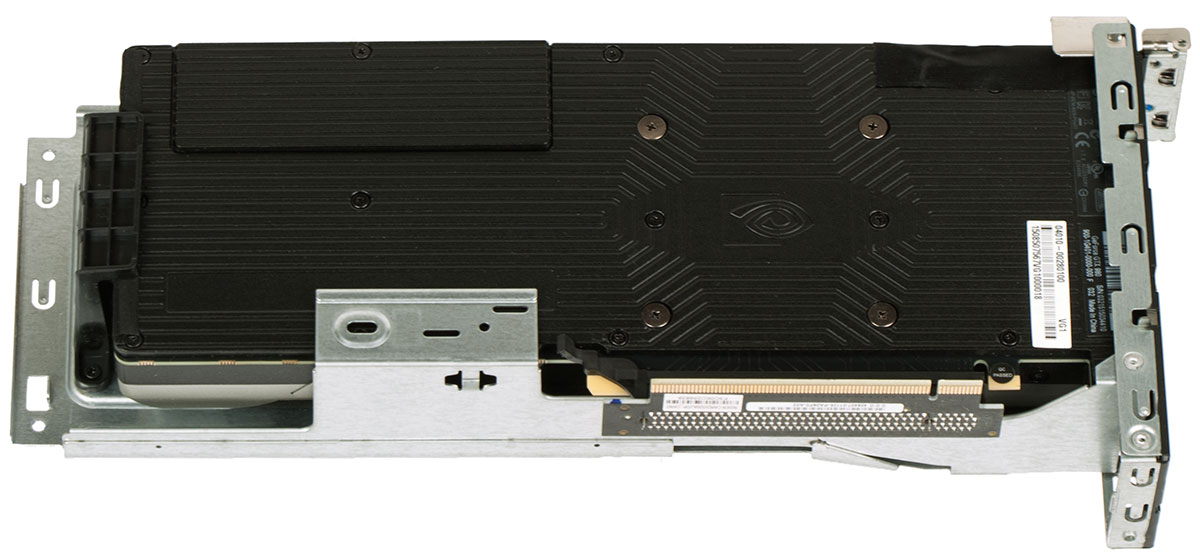

Демонтируется вместе со стальным кронштейном и частью задней панели одним движением рук:

Геймерам на радость, жабе на погибель: ASUS G20CB - 27

Геймерам на радость, жабе на погибель: ASUS G20CB - 28

Логичное и простое решение, позволяющее отойти от стандартного, очень неудобного в компактном корпусе алгоритма «продел разъемы в прорезь – вставил в слот – зажал винтом» без переработки комплектующих. Переходник выполнен из штампованной стали, крепится в корпусе четырьмя винтами.

Геймерам на радость, жабе на погибель: ASUS G20CB - 29

Аналогичные по простоте и удобству решения мне ранее доводилось встречать только в серверных решениях и промышленных компьютерах, до простого пользователя они почему-то не «доезжали».

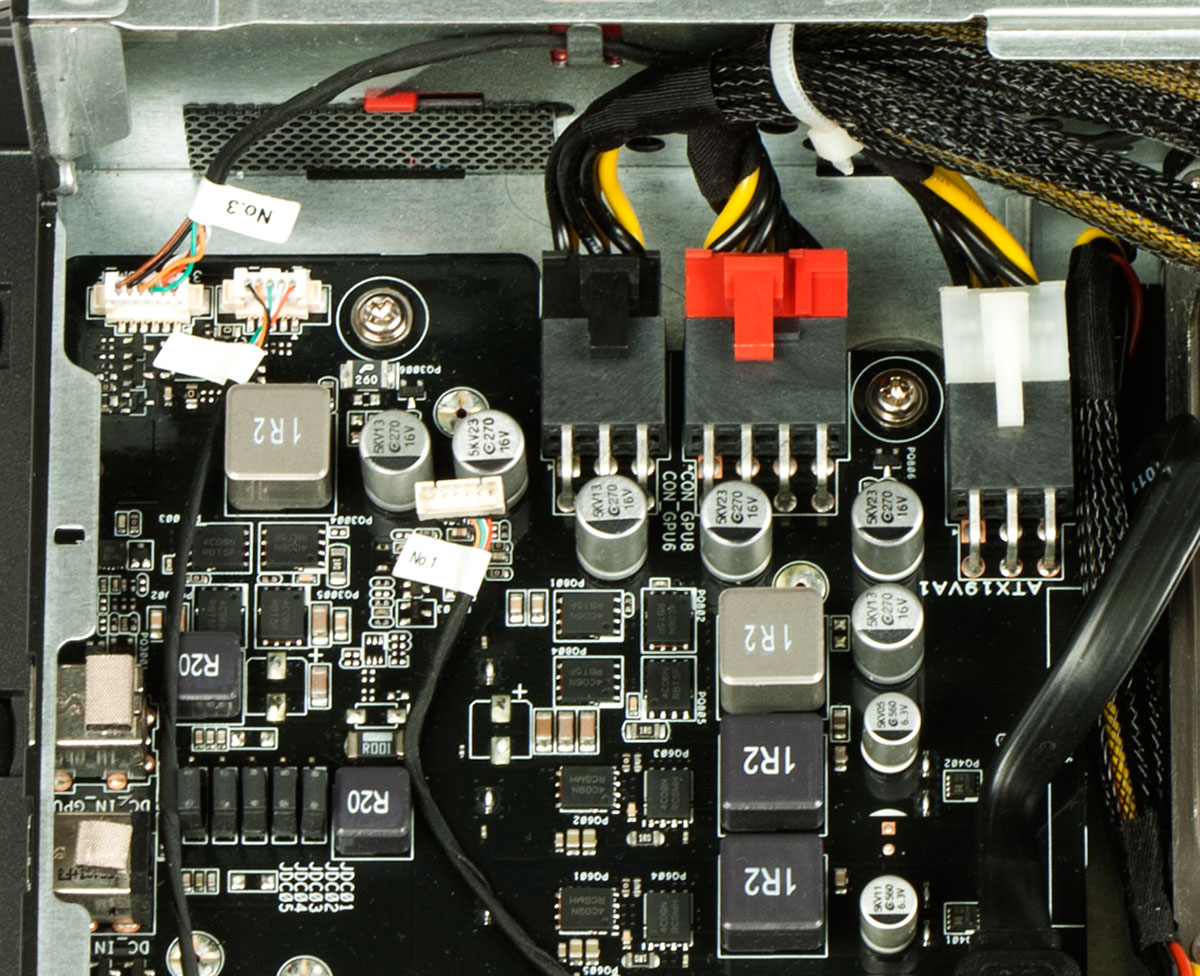

Подача питания на все накопители осуществляется преобразователями, раскиданными по плате. Для самых мощных потребителей – видеокарты и процессора – используются кабели (дабы не загружать печатную плату силовыми печатными проводниками).

Геймерам на радость, жабе на погибель: ASUS G20CB - 30

Геймерам на радость, жабе на погибель: ASUS G20CB - 31

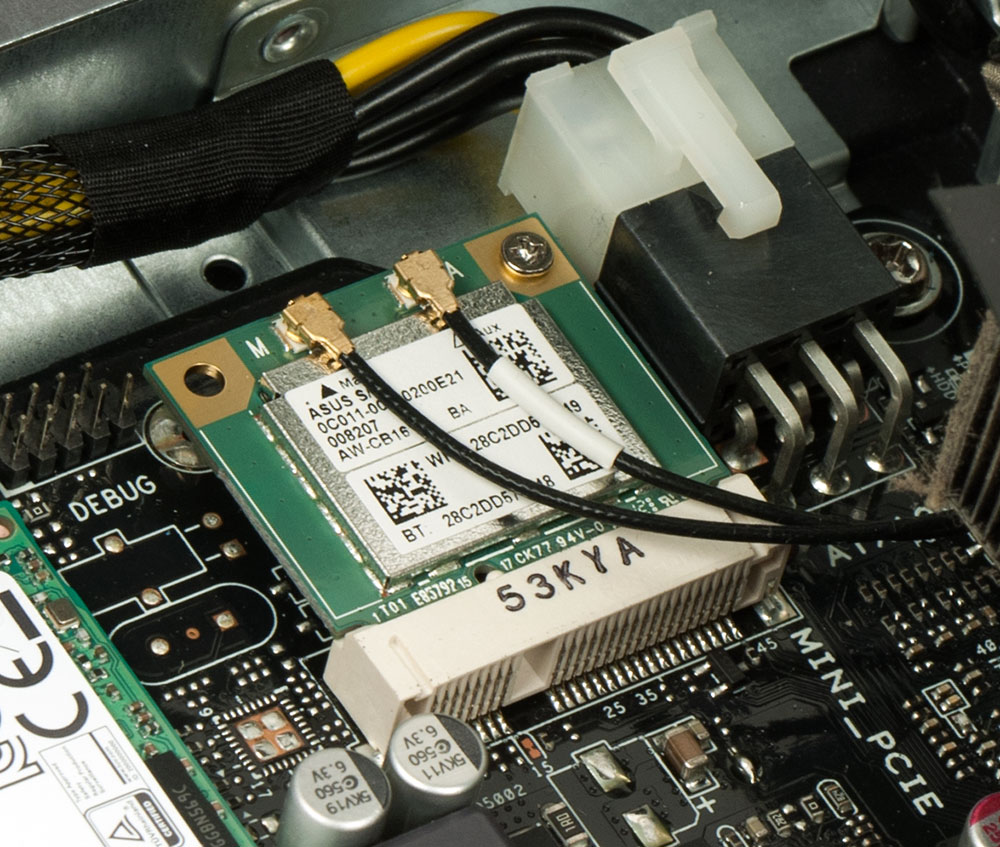

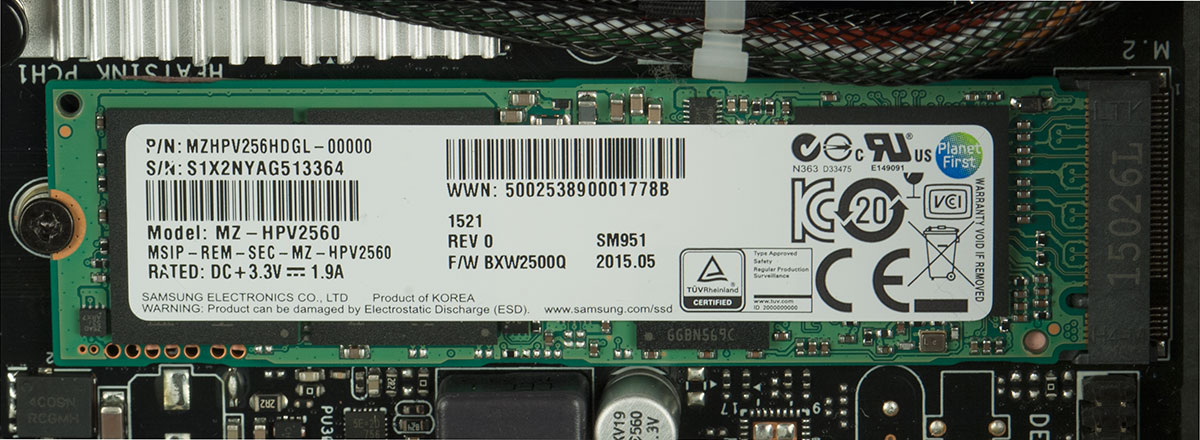

На последней фотографии рядом с шестиконтактным разъемом питания процессора хорошо виден сетевой адаптер 802.11АС, установленный в miniPCI-E слот. Рядом с ним твердотельный накопитель объемом 256 Гбайт в слотеM.2.

Геймерам на радость, жабе на погибель: ASUS G20CB - 32

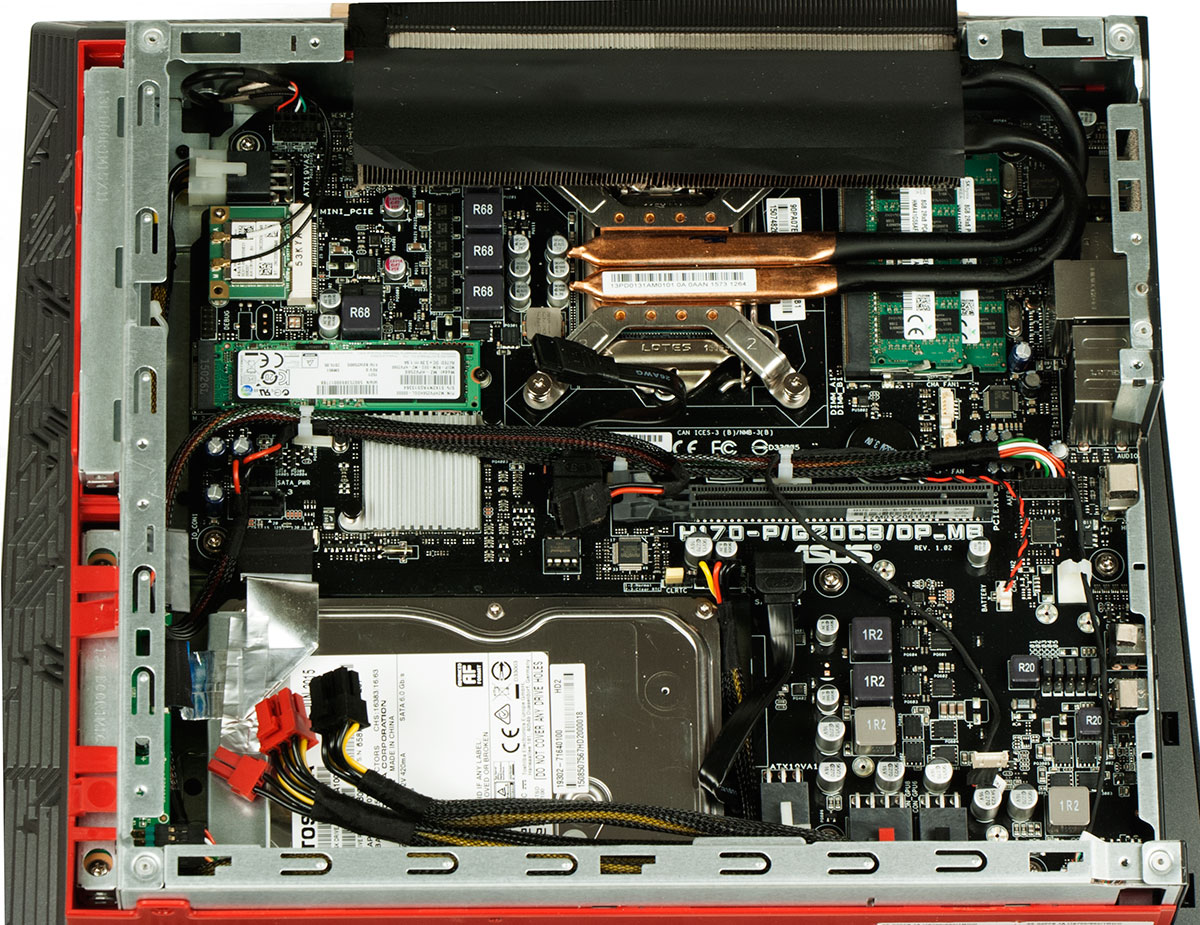

Второй накопитель – 3,5'' терабайтник Toshiba хорошо виден на общем плане (с демонтированной видеокартой).

Геймерам на радость, жабе на погибель: ASUS G20CB - 33

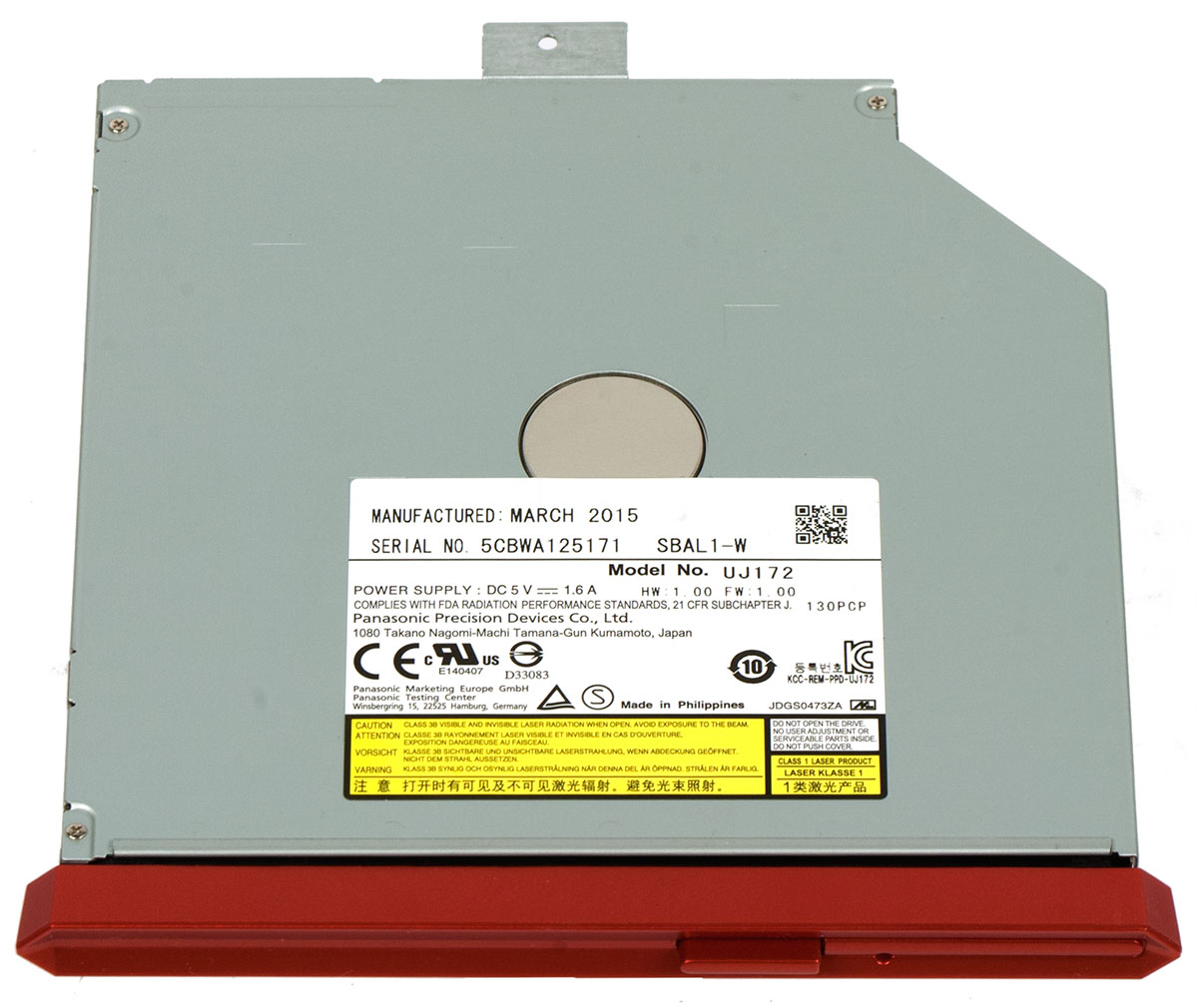

Длина SATA шлейфов внутри G20 составляет менее 60 мм, так как сигнальный разъем расположен в непосредственной близости от накопителя и оптического привода. Последний, как нетрудно догадаться, «ноутбучного» форм-фактора.

Геймерам на радость, жабе на погибель: ASUS G20CB - 34

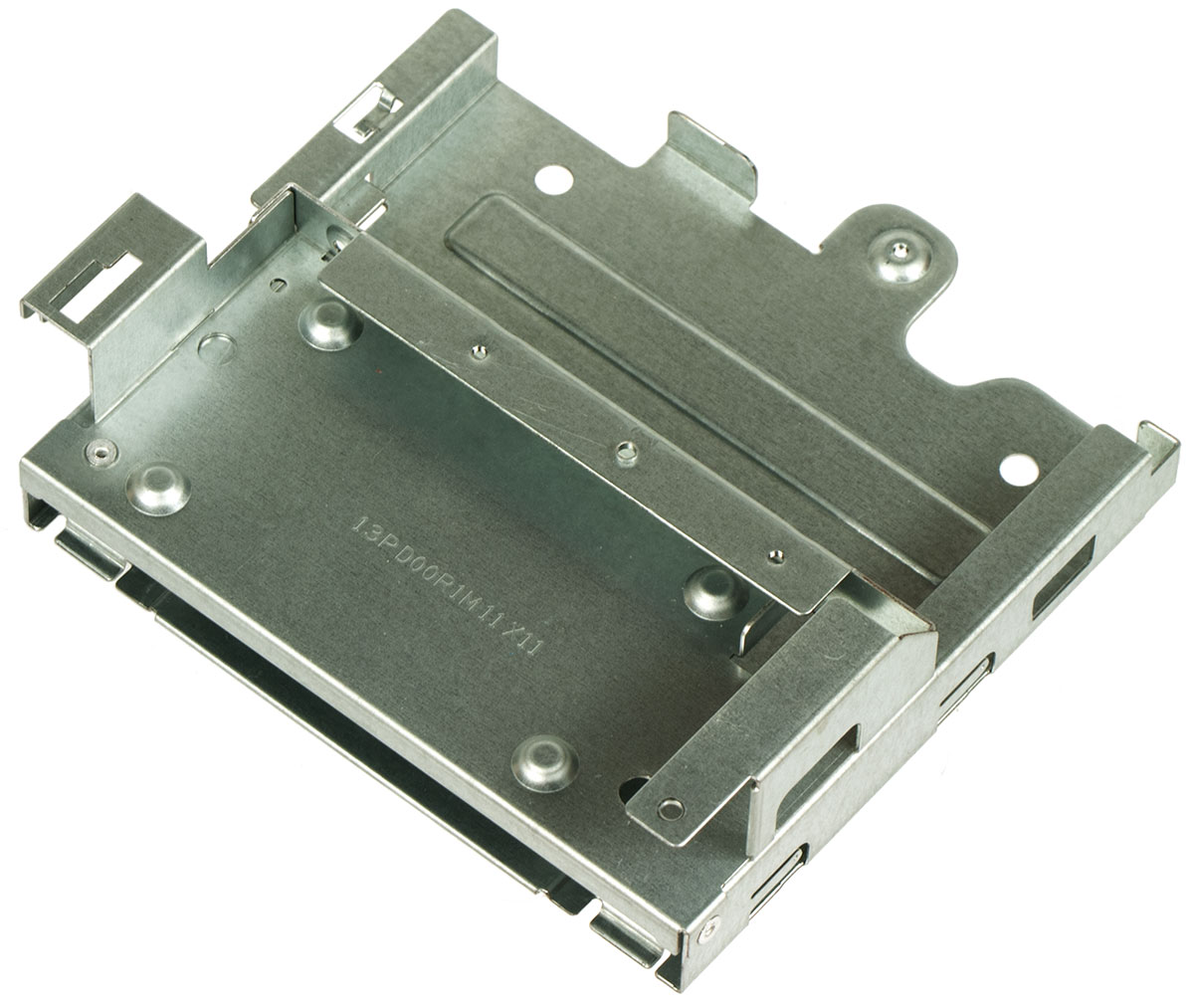

Устанавливается он в съемную корзину.

Геймерам на радость, жабе на погибель: ASUS G20CB - 35

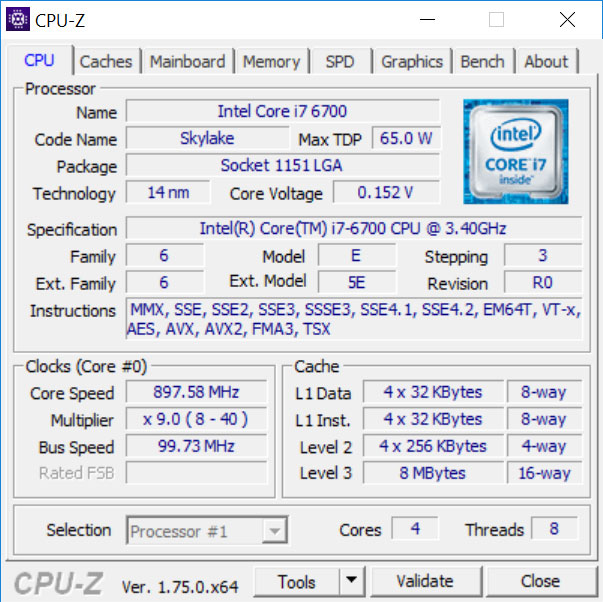

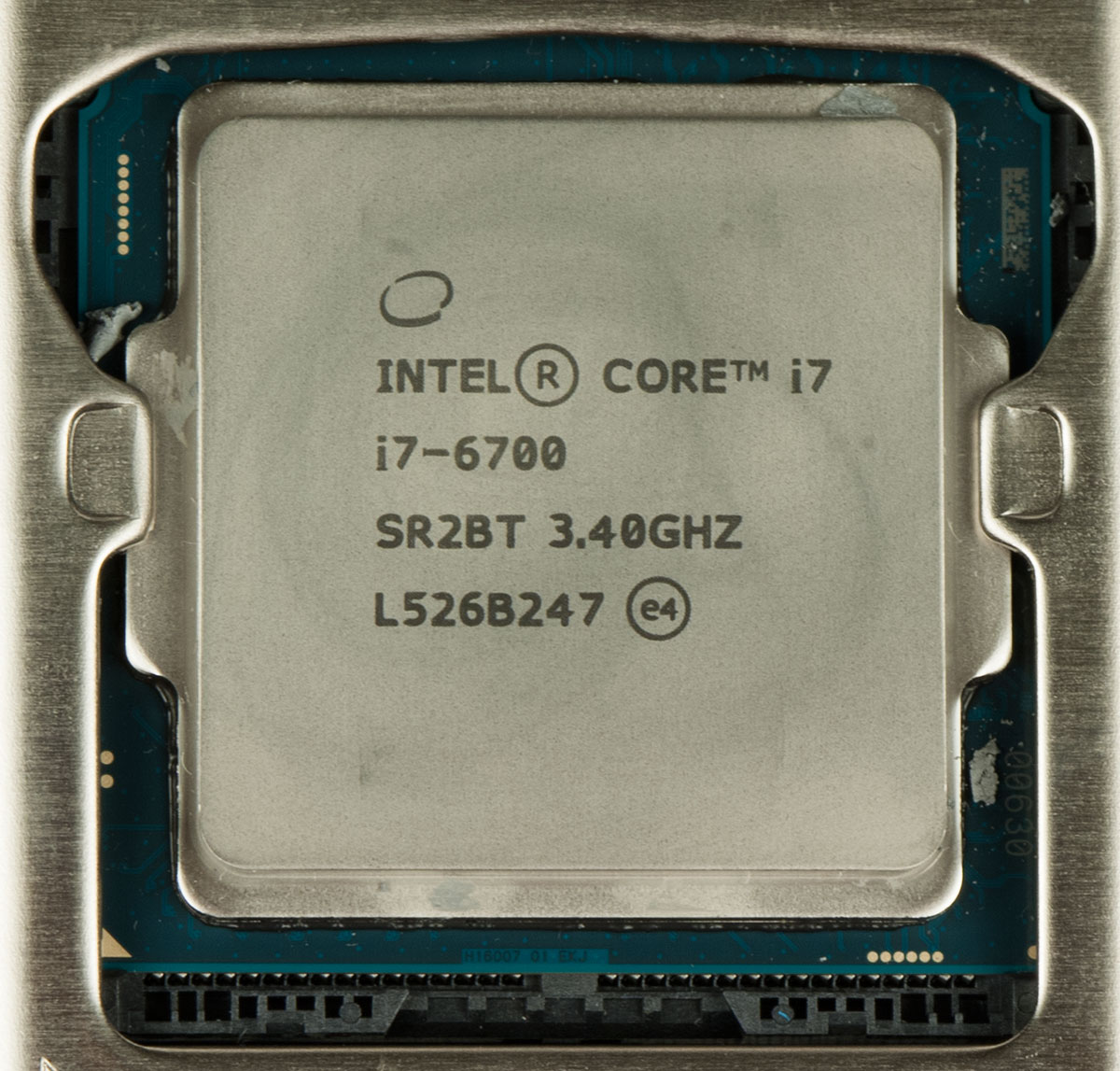

В пришедшей на обзор конфигурации установлен процессор Core i7-6700, топовый Skylake-S для настольных ПК:

Геймерам на радость, жабе на погибель: ASUS G20CB - 36

Геймерам на радость, жабе на погибель: ASUS G20CB - 37

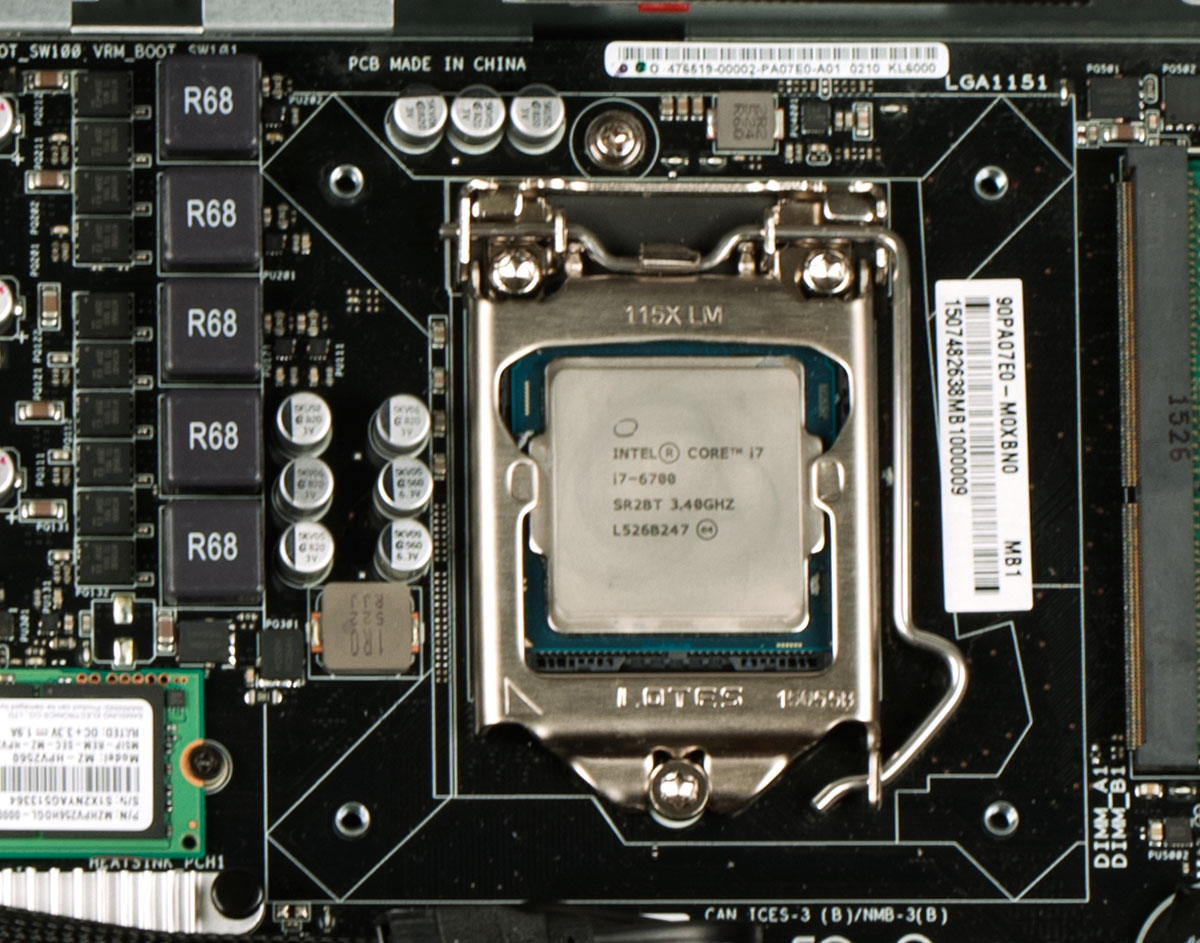

На преобразователе питания вокруг процессора не установлено никаких радиаторов, да и фирменной DIGI+ не видно. Вообще опознать в материнской плате изделие ASUS можно лишь по характерному шрифту и лого производителя. Нет свойственного игровой серии материнских плат обилия фирменных технологий.

Геймерам на радость, жабе на погибель: ASUS G20CB - 38

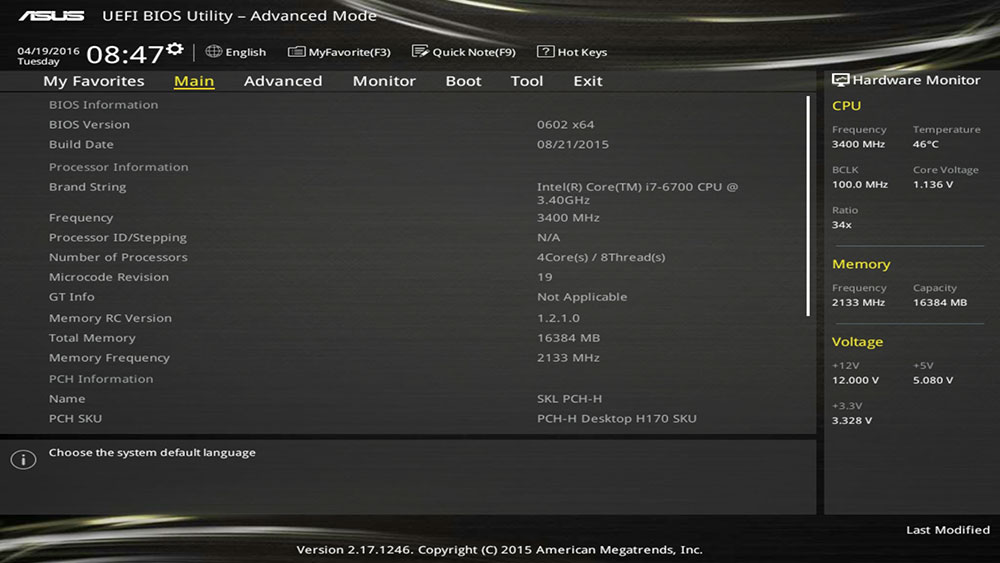

Как следствие, в BIOS сравнительно мало оверклокерский опций. Но общее предстваление традиционно для ASUS:

Геймерам на радость, жабе на погибель: ASUS G20CB - 39

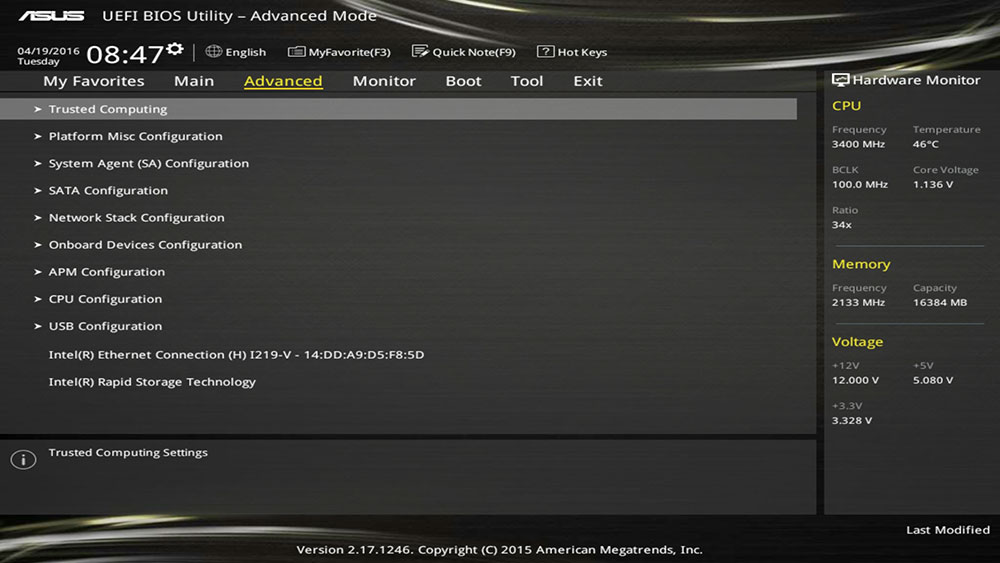

Все, что есть в разделе Advanced, относится к базовым настройкам системы и интегрированных контроллеров.

Геймерам на радость, жабе на погибель: ASUS G20CB - 40

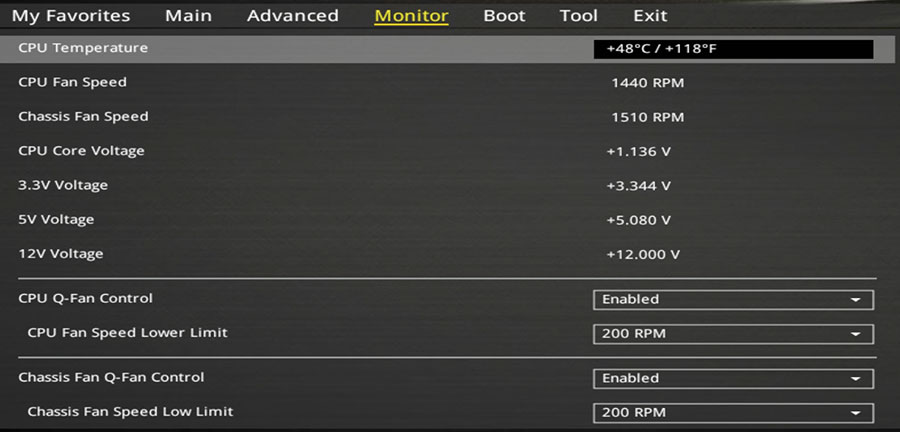

Раздел Monitor также заполнен стандартными «показометрами», благо Q-Fan остался.

Геймерам на радость, жабе на погибель: ASUS G20CB - 41

Впрочем, штатная конфигурация регулятора оборотов процессорного вентилятора адекватно реагирует на нагрев, температур выше 81 градусов я в процессе тестов не увидел. Максимальная была достигнута при запуске LinX на 40 минут.

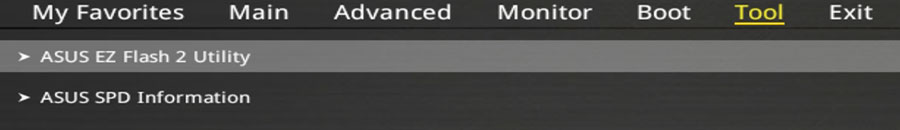

В разделе «Tool», кроме фирменного прошивальщика EZ Flash 2 Utility, есть SPD Information.

Геймерам на радость, жабе на погибель: ASUS G20CB - 42

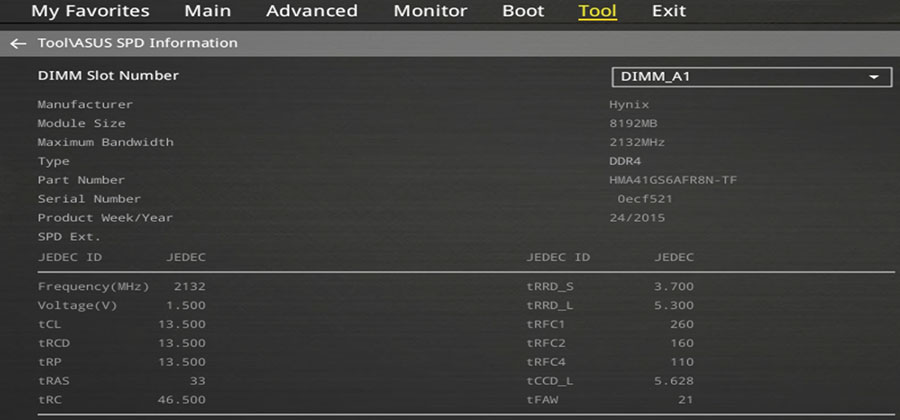

Смысл её заключен в названии. Она показывает подробную информацию о работе модулей памяти, взятую из микросхемы SPD.

Геймерам на радость, жабе на погибель: ASUS G20CB - 43

Очень полезный софт на тот случай, когда рядом нет программы навроде CPU-Z или не установлена операционка, а лезть в корпус накладно.

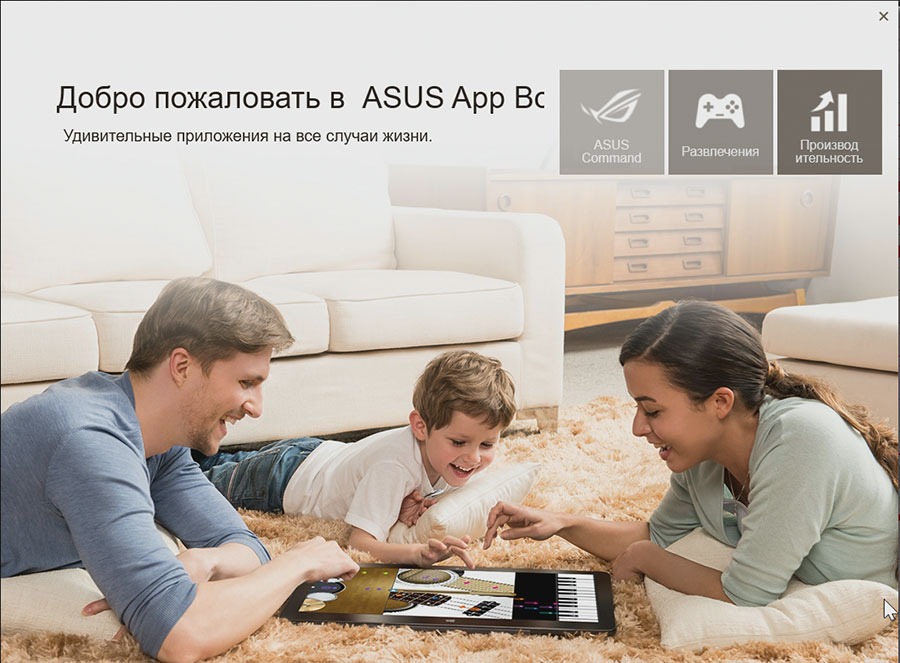

Фирменное ПО под Windows сопровождается софтиной APP Box, которая является своеобразным путеводителем.

Геймерам на радость, жабе на погибель: ASUS G20CB - 44

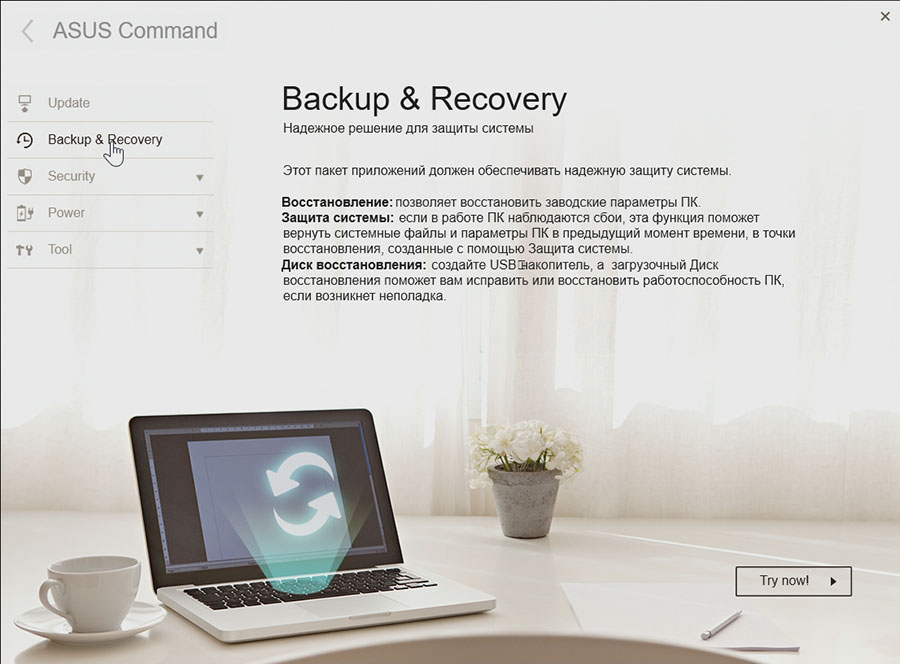

В разделе Asus Command сосредоточены утилиты «служебного» назначения: резервирование, восстановление, безопасность, управление питанием и другие.

Геймерам на радость, жабе на погибель: ASUS G20CB - 45

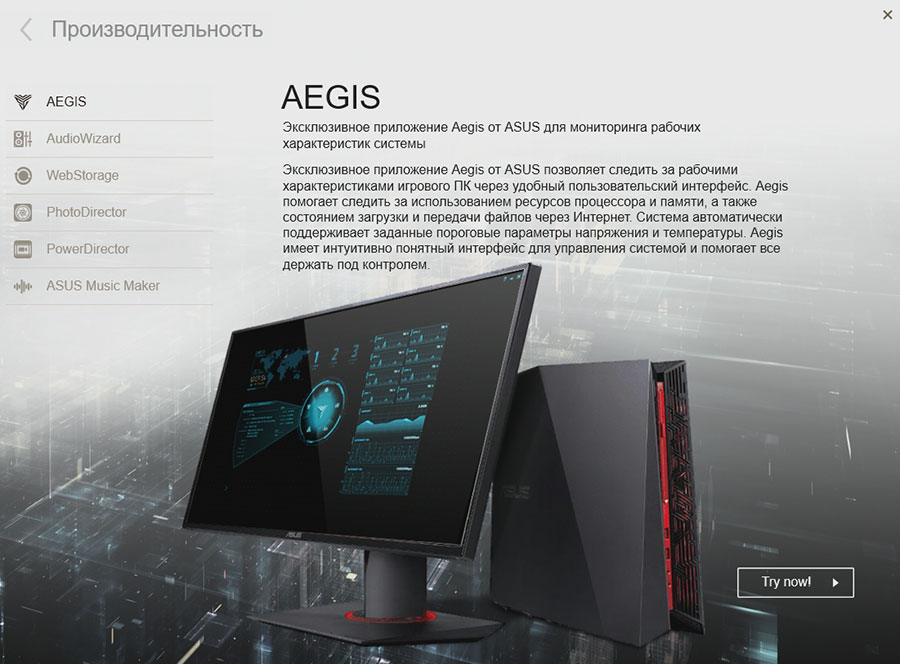

В разделе «Производительность» собраны утилиты прикладного и мультимедийного назначения:

Геймерам на радость, жабе на погибель: ASUS G20CB - 46

В разделе «развлечения» собраны мелкие игры, которыми может развлечь себя пользователь в ожидании инсталляции более тяжелых игр (GTA V, например).

Подробно остановиться можно лишь на некоторых, так как большинство программ предельно просты в использовании, а назначение их отражено в названиях.

AEGIS представляет из себя надстройку над рабочим столом, этакую расширенную панель гаджетов. При первом старте количество их невелико:

Геймерам на радость, жабе на погибель: ASUS G20CB - 47

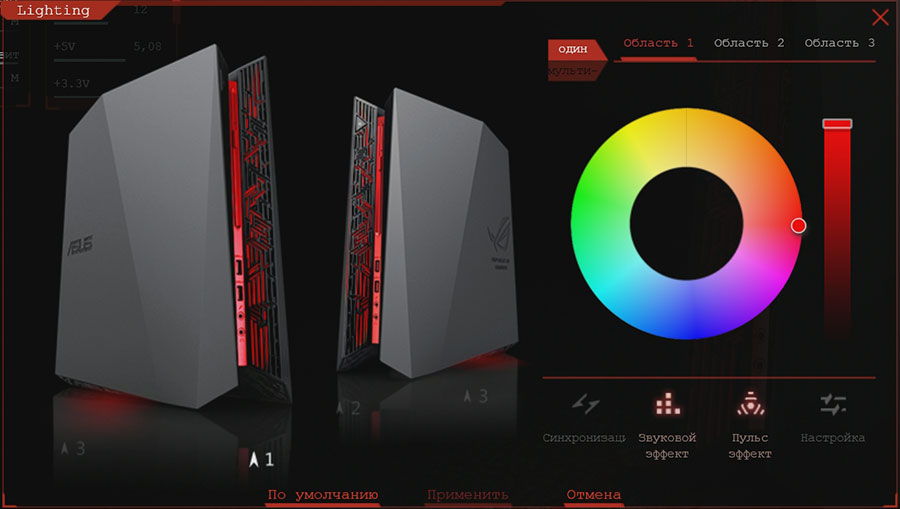

К этому набору можно добавить уже упомянутый в начале статьи апплет подстветки…

Геймерам на радость, жабе на погибель: ASUS G20CB - 48

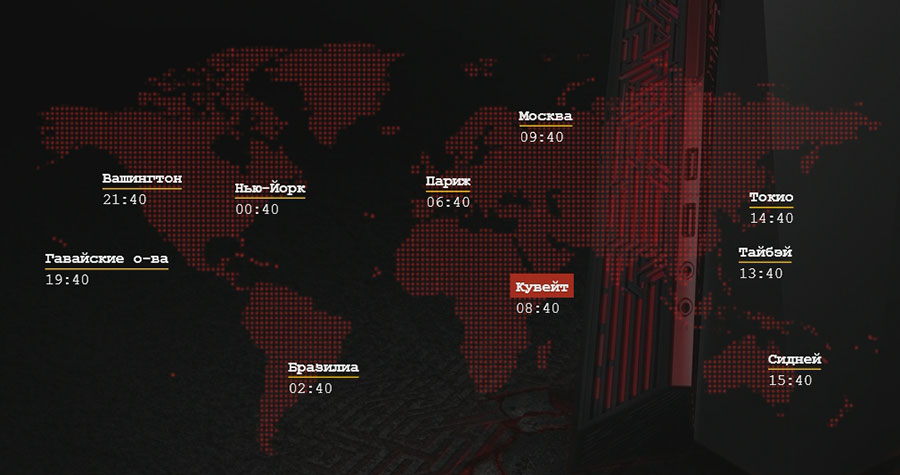

…Карту мира с указанием времени…

Геймерам на радость, жабе на погибель: ASUS G20CB - 49

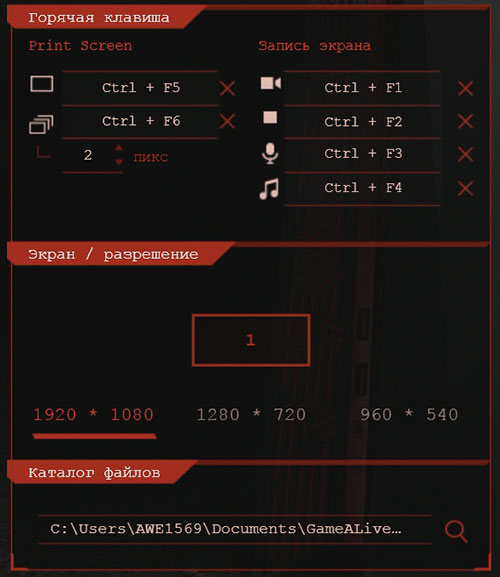

…Конфигуратор хоткеев…

Геймерам на радость, жабе на погибель: ASUS G20CB - 50

… и кое-что ещё.

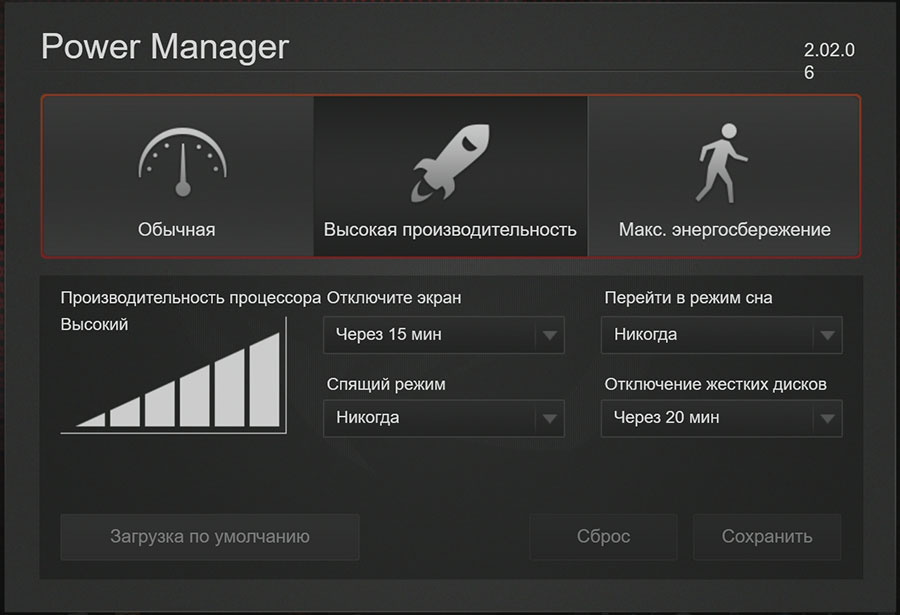

ASUS Power Manager – расширенный конфигуратор режима питания.

Геймерам на радость, жабе на погибель: ASUS G20CB - 51

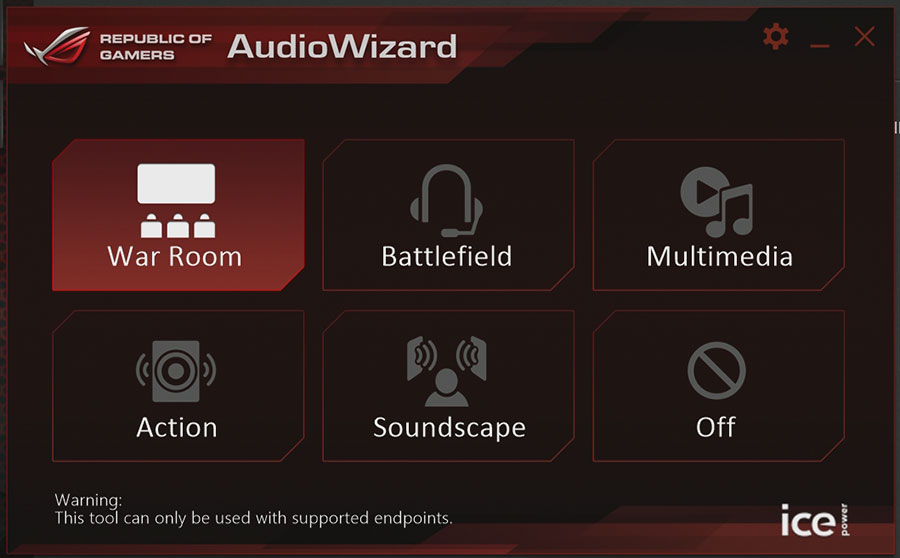

Audio Wizard позволяет настроить профили фирменного звука, добавить эффектов и прочего для комфортного погружения в акустическую нирвану.

Геймерам на радость, жабе на погибель: ASUS G20CB - 52

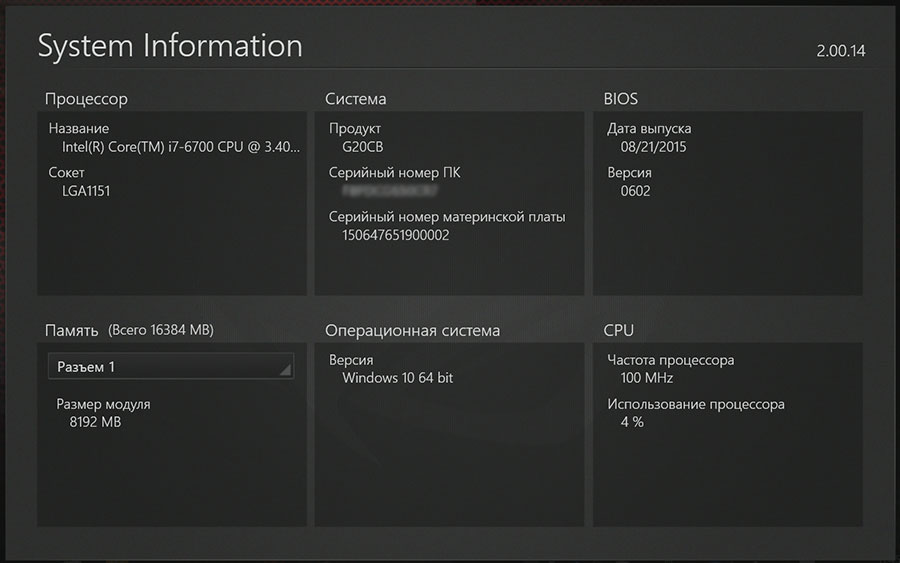

System Information предоставляет базовый набор информации о системе. Маловато.

Геймерам на радость, жабе на погибель: ASUS G20CB - 53

Полная базовая информация собрана в таблицу:

Процессор Intel Core i7-6700
Оперативная память 16 Гбайт DDR4-2133
Видеокарта GeForce GTX 980
Накопитель системный Samsung MZHPV256HDGL 256 Гбайт
Накопитель дополнительный HDD Toshiba DT01ACA100 1 Тбайт
Сеть проводная 1 Гбит Intel I219V
Сеть беспроводная Wi-Fi 802.11ac (Realtek 8821AE)
Оптический привод MATSHITA Blu-ray Combo Drive
Bluetooth V 4.0
Разъемы 2x USB 3.1, 4x USB 3.0, 2x USB 2.0, HDMI, RJ45 LAN, 6x miniJack 3.5 мм TRS
Габариты 358 x 340 x 104 мм
Вес 6,38 кг
Блок питания 180 + 230 Вт

Тестов на производительность шесть: четыре игры и два базовых пресета в 3D Mark. Разрешение для игр FullHD, детализация максимальная, фирменные технологии NVIDIA включены, антиалиасинг и анизотропная фильтрация максимально возможного в приложении уровня.

FireStrike Extreme 5 764
FireStrike 10 983
GTA V, avg fps 57
Call Of Duty Black Ops 3,, avg fps 88
FarCry 4, avg fps 54
Dying Light, avg fps 69

Цифры говорят сами за себя: современные игры идут отлично, шума при этом почти нет, и даже если G20 установлен в метре от пользователя, досаждать воем вентиляторов он не будет.

Подытоживая все вышесказанное: G20CB – отличный игровой компьютер. Компактный, сравнительно легко поддается модернизации, тихий в работе. Рассматриваемая в статье конфигурация подойдет большинству геймеров с FullHD монитором (или чуть выше, 2560 х 1440). С некоторыми оговорками возможен запуск игр в 4K разрешении. Как у всех качественных продуктов, недостаток один – цена: 200 000 рублей за топовую конфигурацию.

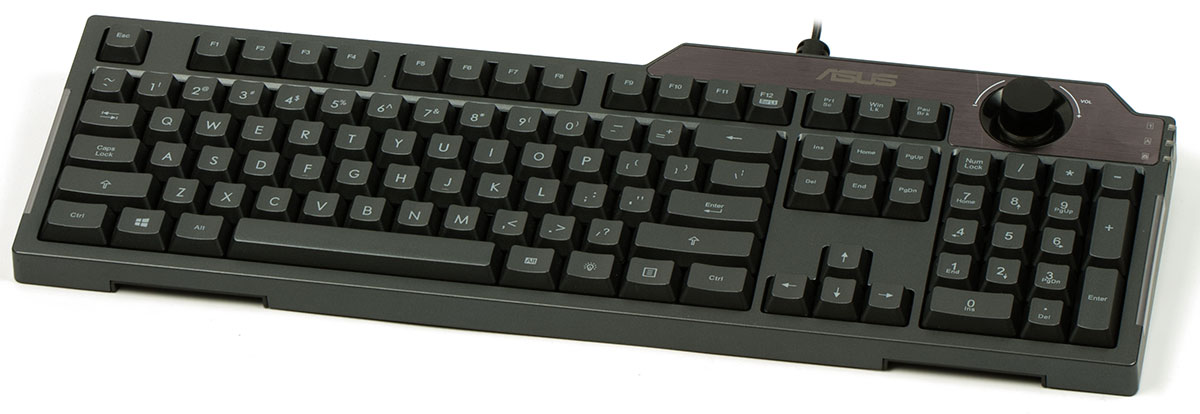

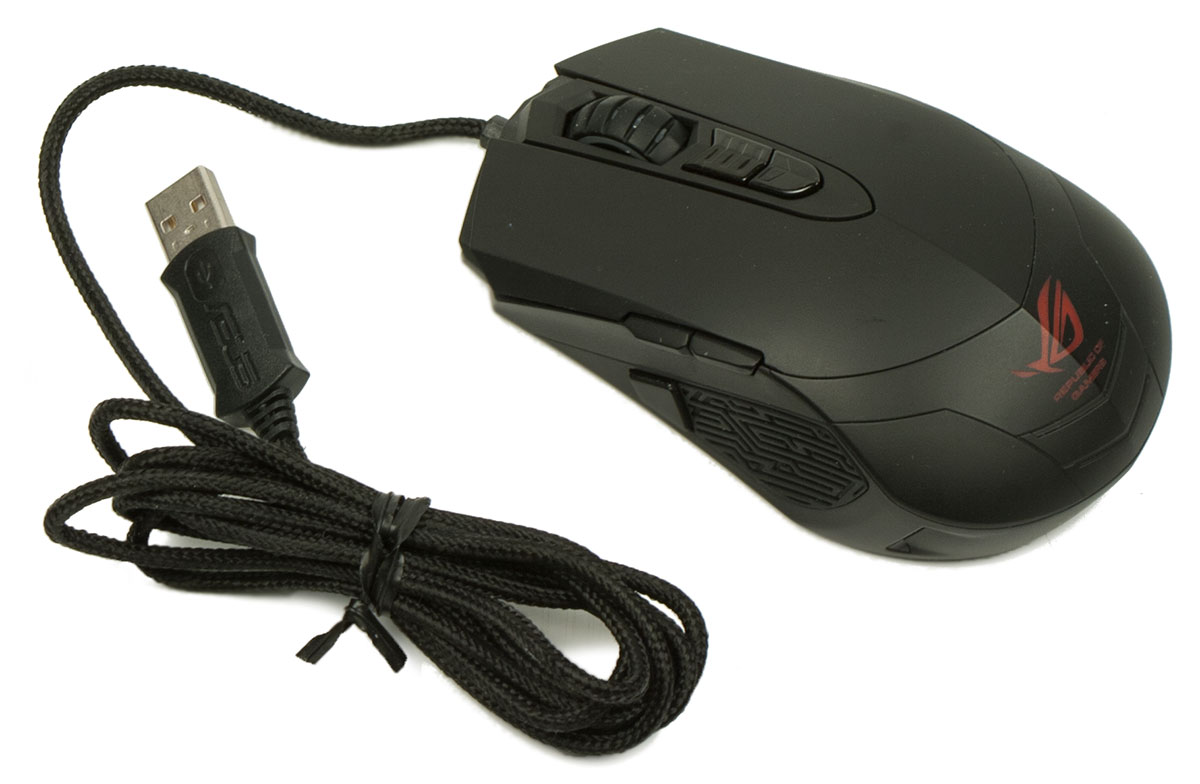

P.S. К G20 прилагаются проводные клавиатура и мышь, весьма практичны в деле. Особенно клавиатуры: длинный ход кнопок, классическая раскладка.

Геймерам на радость, жабе на погибель: ASUS G20CB - 54

Геймерам на радость, жабе на погибель: ASUS G20CB - 55

Спасибо за внимание и хороших выходных! Геймерам на радость, жабе на погибель: ASUS G20CB - 56
