Paradigm  —  Дизайн-система Mail.Ru Group, часть 1: Визуальный язык

в 12:50, , рубрики: usability, Блог компании Mail.Ru Group, веб-дизайн, дизайн-системы, интерфейсы, унификация, метки:

Несколько лет портальная дизайн-команда Mail.Ru Group занимается обновлением и унификацией продуктов. У нас сформировалась дизайн-система, на которой работают медиа-проекты, мобильный веб и частично productivity-сервисы (постепенно подключаются и другие продукты), сформировался стиль пиктограмм и иллюстраций, стандартизируются промо-письма и промо-сайты. Конечно, ещё не во всех сервисах всё хорошо, а где-то первый редизайн не решил всех проблем, но огромный рывок за прошедшие годы трудно не заметить. Чтобы ускорить процесс обновления и сделать нашу работу публичной, мы открываем наружу часть нашей дизайн-системы Paradigm.

Дизайн-система Mail.Ru Group Paradigm

Предыстория

Мы делали много подходов к «снаряду» — писали спецификации, собирали единый исходник (UI Kit), делали библиотеки элементов и т.п. Но в 2012 году поняли, что это тупиковое направление — дизайн часто «перевирается» на пути из макетов в реализацию, поэтому нужно переосмыслить неэффективную цепочку «гайдлайн → макет → вёрстка → реализация».

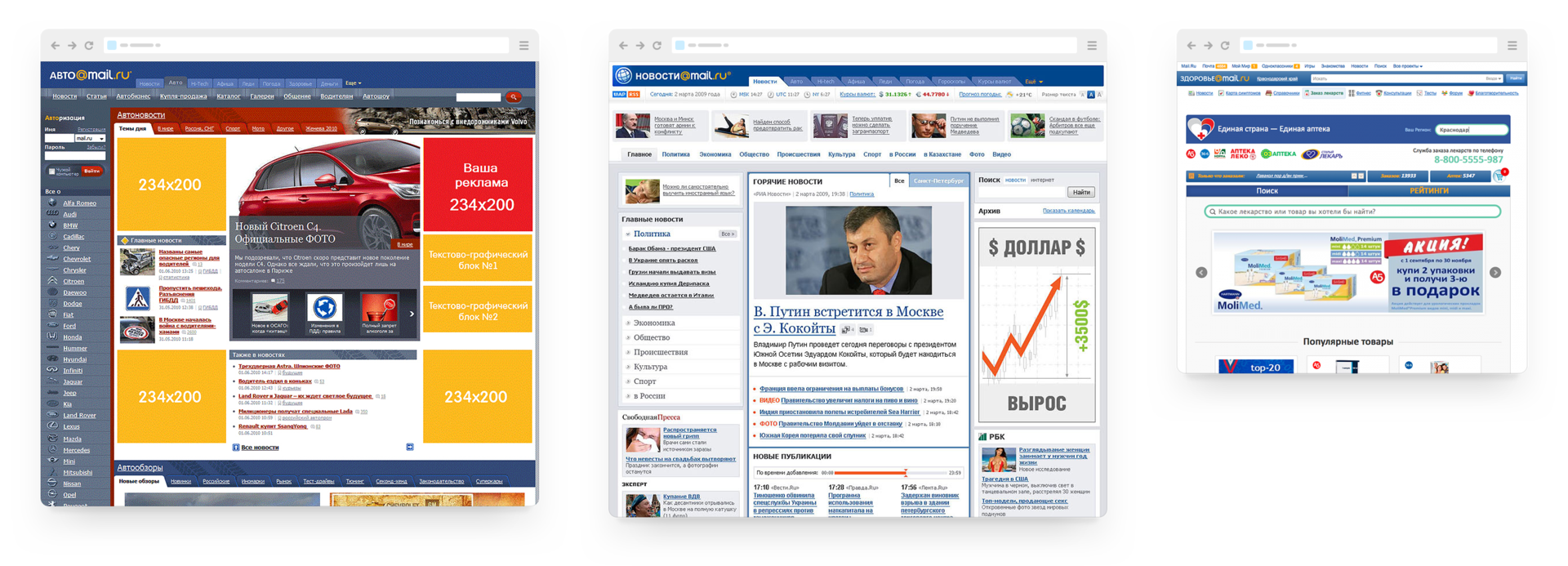

Дизайн до унификации

Если «поженить» дизайн и технологии, т.е. перенести дизайн на уровень технической реализации, то получится, что «гайдлайн = макет = вёрстка → реализация» и мы избавимся от кучи геморроя по внедрению, улучшению и поддержке продуктов. Так началась работа над дизайн-системой в её правильном понимании: единые компоненты на вёрстке, в которые «вшит» дизайн.

Контекст

В нашем подразделении «Почта и портал» около 20 продуктов — productivity (Почта, Облако, Календарь, Mail.Ru для бизнеса), медиапроекты (Авто, Гороскопы, Дети, Добро, Здоровье, Леди, Кино, Медиатор, Недвижимость, Новости, Погода, Спорт, ТВ, Hi-Tech, SEOSan), Beepcar, Ответы, мобильные продукты (myMail, Artisto), главная страница и общепортальные правила для Mail.Ru, поддержка стилистики бренда My.com.

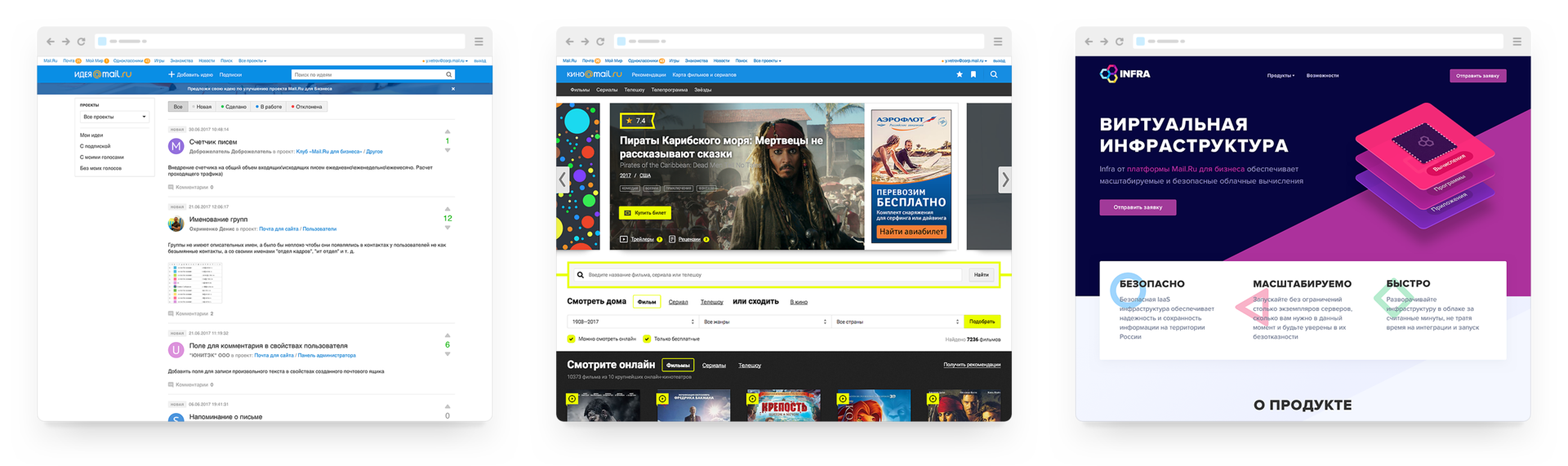

Продукты под брендом Mail.Ru

Требования и контекст здорово отличаются по всей линейке. Например, в медиапроектах важно сочно показать основной контент, а модель потребления новостей достаточно проста. При этом в productivity-сервисах высокая плотность информации и интенсивность взаимодействия с интерфейсом, так что пространства для визуальной экспрессивности меньше — всё уходит на основной контент и инструменты взаимодействия с ним. А есть и вовсе стоящие особняком My.com и Beepcar, которые никак не связаны с брендом Mail.Ru, но они тоже выиграют от использования общих наработок.

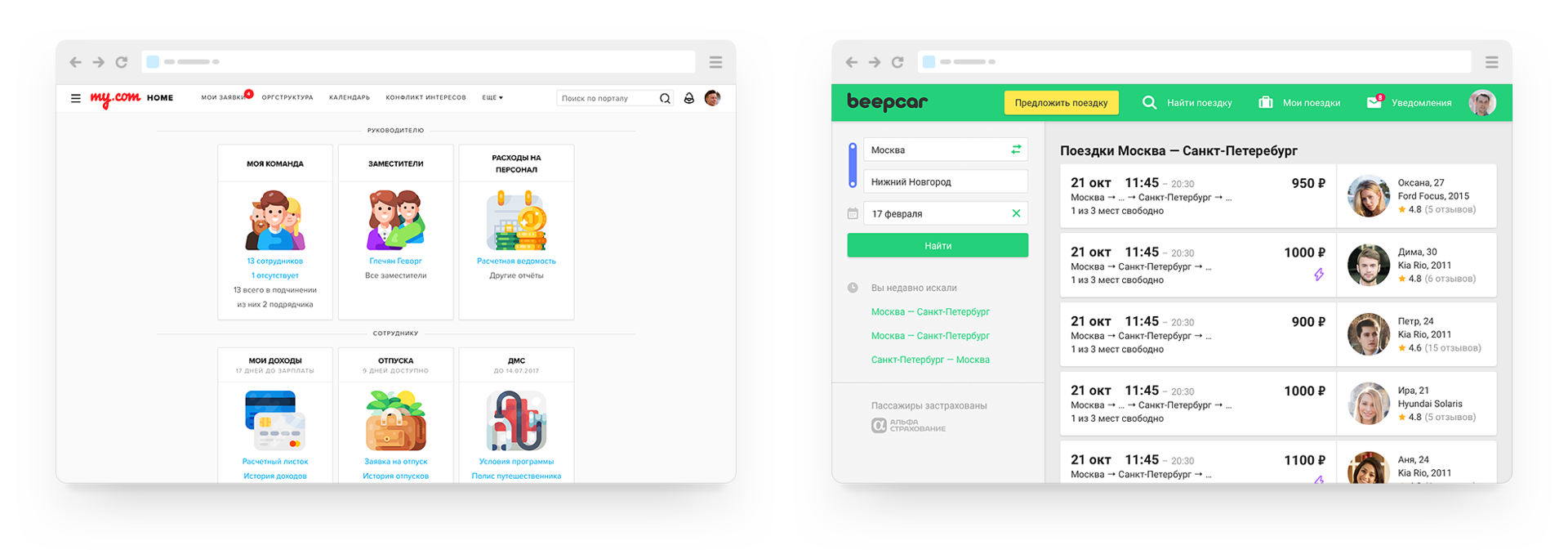

Продукты под другими брендами

В других подразделениях задачи не менее разнообразны — в компании делают социальные сети, игры, e-commerce, интранет и уйму других сервисов. Хотя они самостоятельны и на текущем этапе мы делаем дизайн-систему для задач нашего департамента, важно, чтобы эти наработки были полезны и применимы для всех.

Как сделать дизайн-систему масштабируемой? Наш путь был достаточно извилистым.

В 2012 мы начали переработку мобильного веба — нужно было обновить и запустить с нуля 12 сервисов. Первым делом принялись за гайдлайны и UI Kit, но уже по ходу работы над вторым проектом осознали, что такими темпами далеко не уедем — будем весь год рисовать одни и те же макеты.

Гайдлайны в Confluence

UI Kit для мобильного веба

Вместе с разработчиками пришли к идее распространяемых компонентов, в которые вшит дизайн. Так родился наш первый фреймворк и основа для дизайн-системы, а задачу перерисовки 12 мобильных сайтов мы закончили всего за 2,5 месяца — таких рекордов скорости мы еще не ставили.

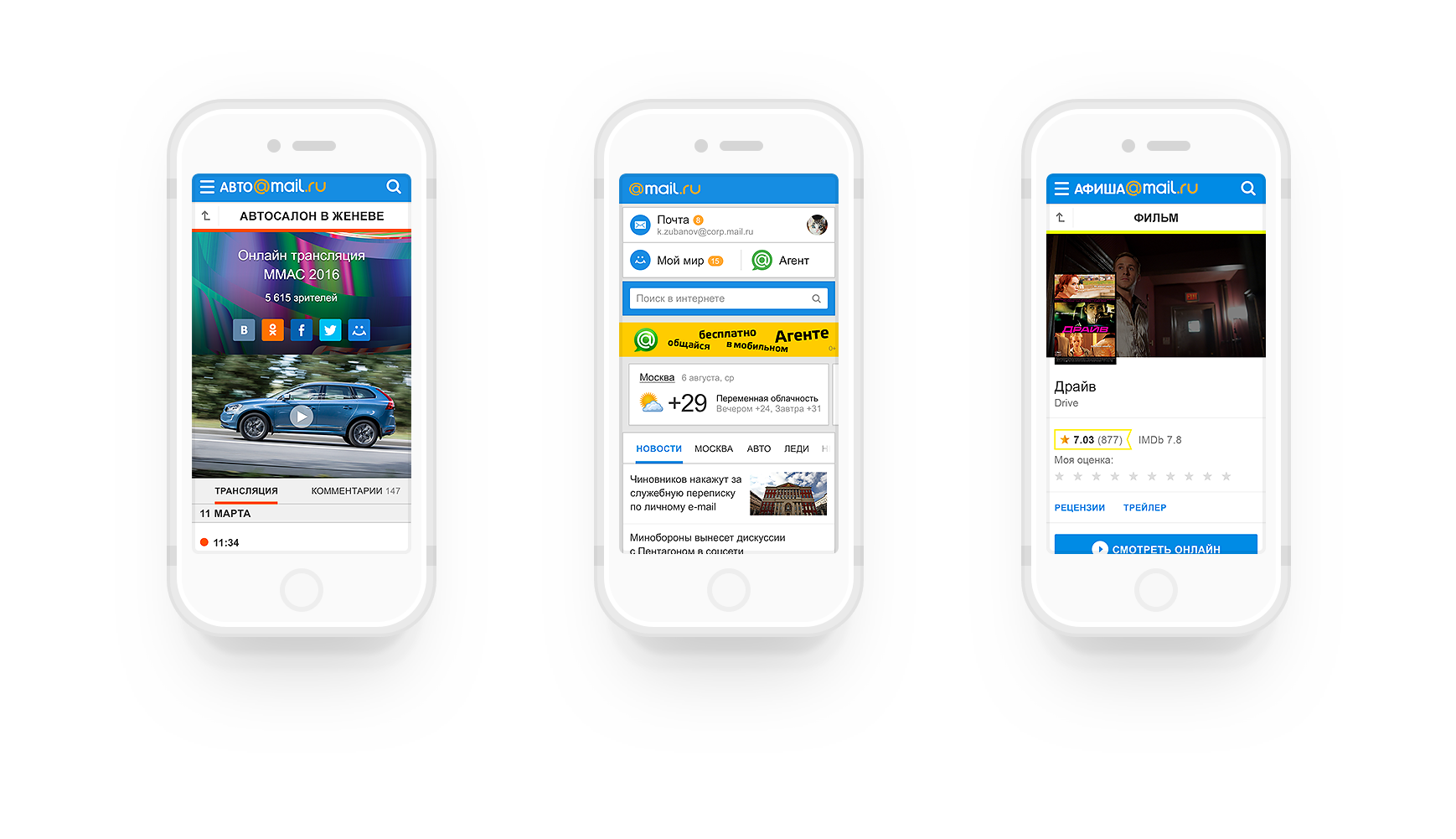

Унифицированный мобильный веб

В том же году начался редизайн веб-версий медиапроектов. Первый подход к унификации плохо масштабировался, но в конце 2012 года мы попробовали «бургерный» подход (серия «поясов», «строк», «врезов» или «контейнеров», которые активно используются в современных промо-сайтах). Соединив эту интерфейсную идеологию с созданным для мобильных сайтов фреймворком, в 2014 году мы запустили первые продукты на основе доработанной дизайн-системы. Сейчас их уже 12 и скорость выхода новых версий на рынок стала значительно выше — около полугода от начала проработки до запуска вместо года ранее.

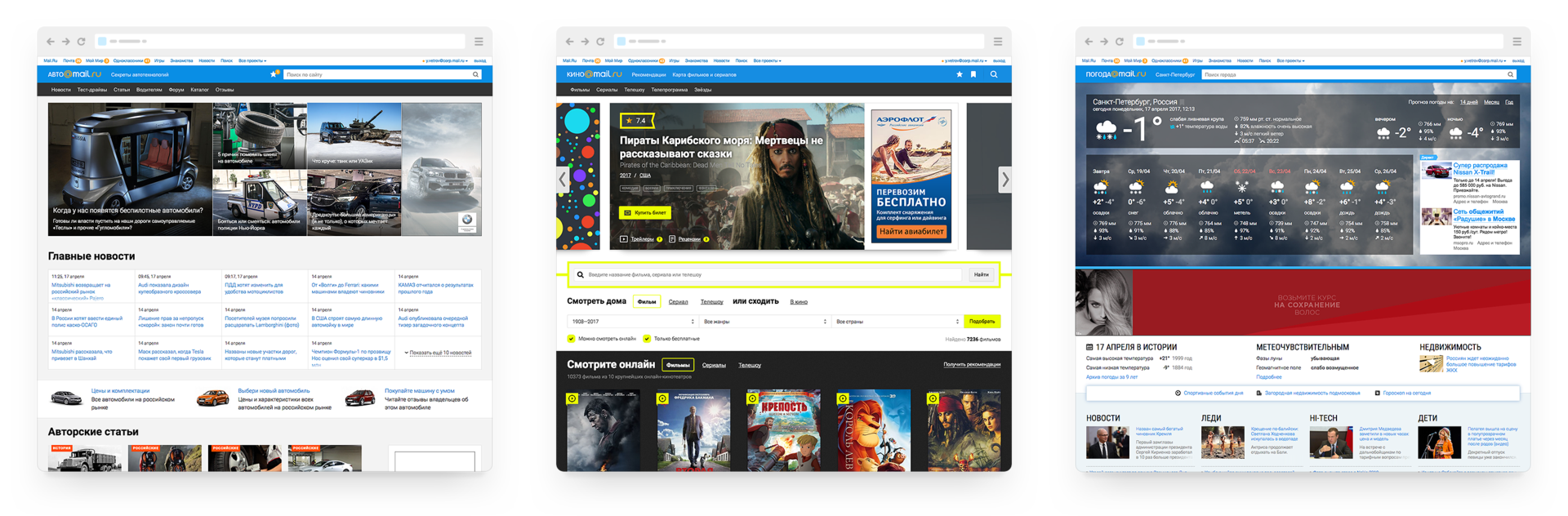

Унифицированные медиапроекты

В 2014 мы провели для одного из продуктов большой хакатон на тему единого визуального языка, который позволил бы объединить не только разные продукты, но и веб, мобильный веб, мобильные и планшетные приложения. Мы и до этого двигались примерно в одну и ту же сторону, но это было скорее общее ощущение, а не понятные принципы. Но именно здесь окончательно сформировалась идея параметрической дизайн-системы, которая за счёт нескольких «слоёв абстракции» (общие параметры → общие компоненты → конкретные экраны) стала достаточно гибкой и мощной. Спустя пару месяцев после начала этого процесса анонсировали Material Design, где мы увидели реализацию многих из наших идей на практике — мы двигались в правильную сторону.

Наброски идеологии модульной дизайн-системы

Текущее видение целостной дизайн-системы мы описали в 2015 году и с тех пор постепенно реализуем его.

Текущее состояние

Что такое дизайн-система в нашем понимании?

  • Визуальный язык — определяет то, как мы создаём интерфейсы продуктов. Как и в обычном языке, у нас есть алфавит (переменные), слова (элементы интерфейса), предложения (компоненты) и цельные тексты (экраны и продукты). Алфавит неизменен, словарный запас постепенно меняется со временем, а вот предложения и тексты из них создаются всегда разные.Он показан на design.mail.ru/paradigm.
  • Единые компоненты на технологическом уровне — единственный источник правды. Дизайн «вшит» в них, сервисы получают и обновляют их из единого репозитория. Продукты под брендом Mail.Ru, которые используют их на практике: медиапроекты, мобильный веб, часть productivity-сервисов. Они пока доступны только внутри компании.
  • Шаблоны для дизайнерских инструментов — способ быстро показать идею, просто высокоуровневые скетчи. В идеальной ситуации макеты не верстают, а собирают из единых компонентов. Мы писали о них в начале года.

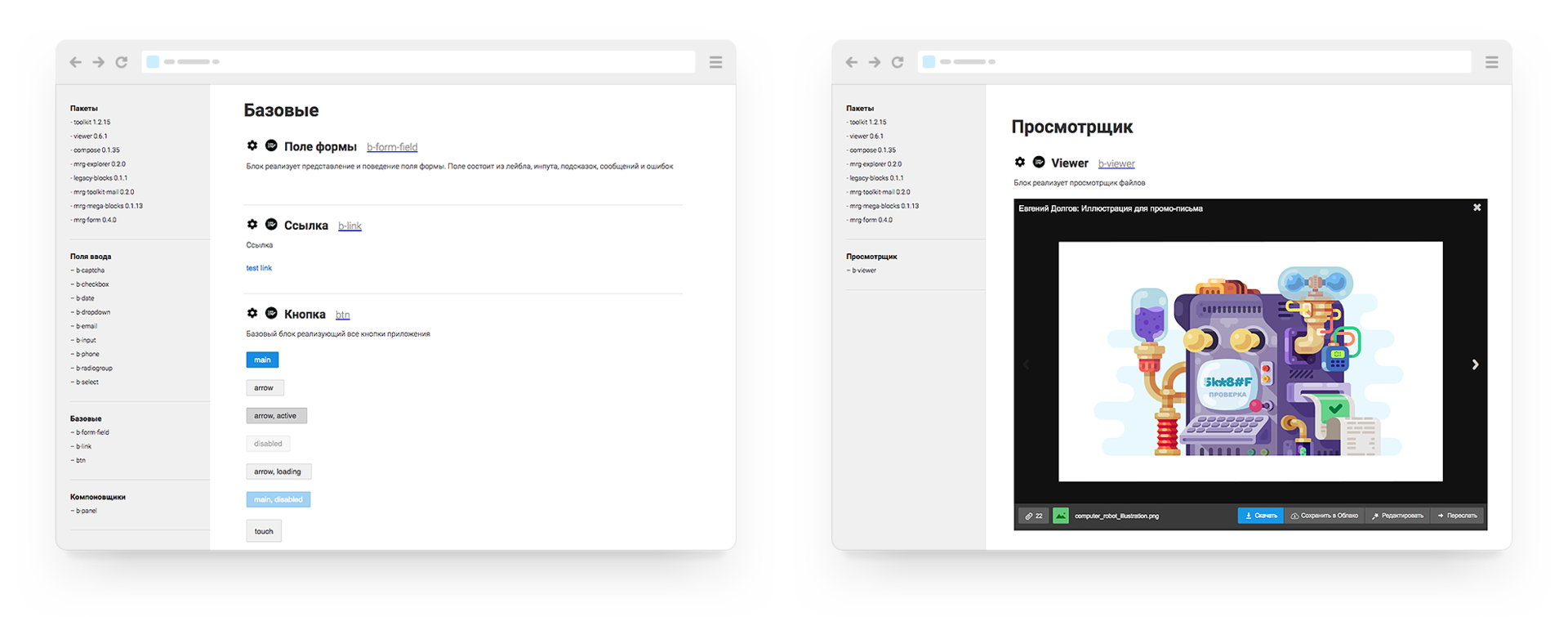

Живой гайдлайн с компонентами на технологическом уровне (пока не готов к публикации наружу)

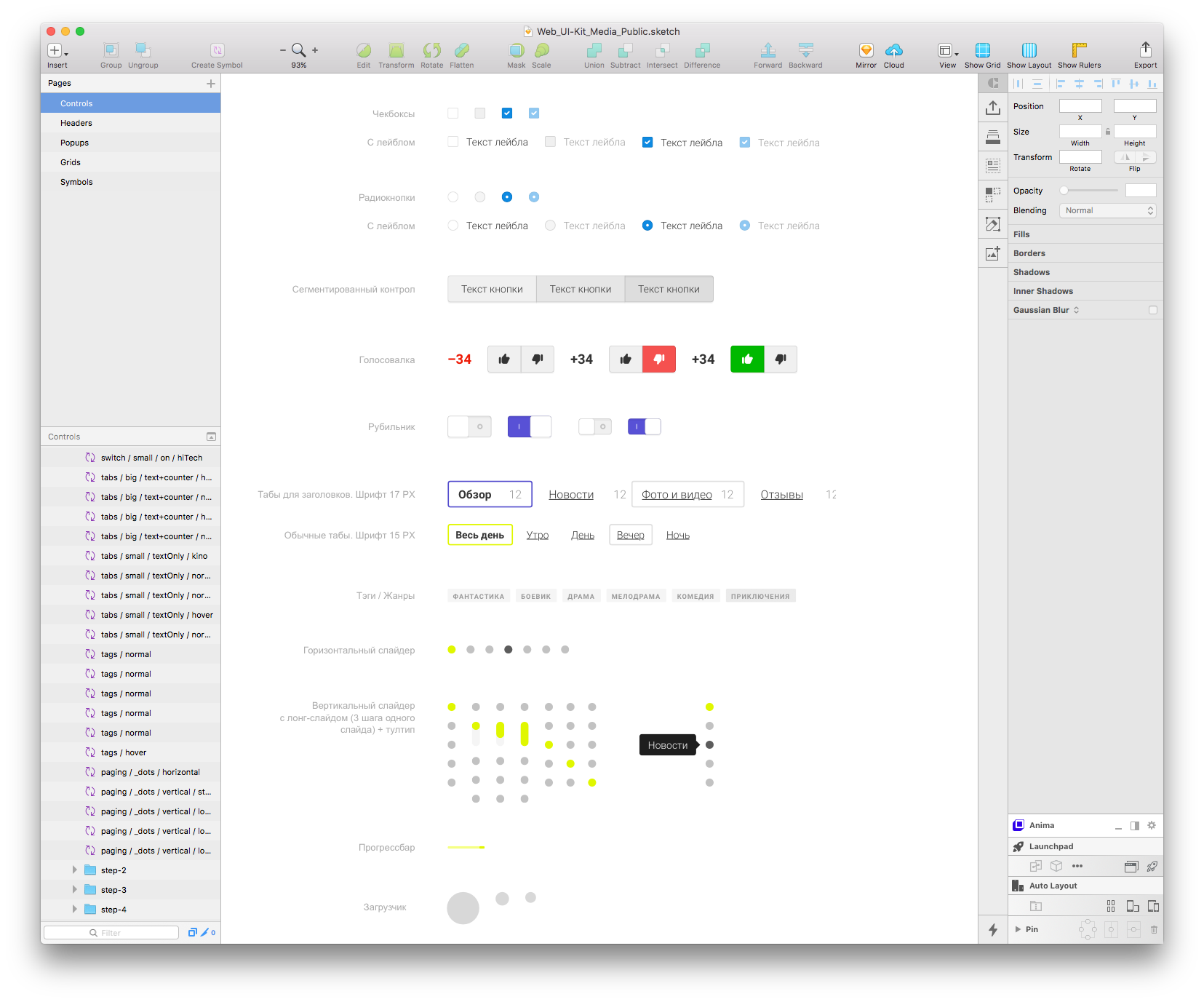

Шаблон в Sketch

Ключевые принципы нашей дизайн-системы, которые помогают добиться масштабирования:

  • Модульность — позволяет сравнительно легко управлять большим количеством продуктов. Интерфейс строится по принципу слоёв абстракции: «переменные → базовые элементы интерфейса → компоненты для реализации конкретных задач → экраны продукта».
  • Параметричность — изменение конкретных параметров, из которых строятся элементы интерфейса, позволяет добиться масштабируемости на продукты разных типов. Для этого мы используем переменные и миксины.
  • Минимум костылей — собирай элементы интерфейса из уже существующих переменных, а компоненты — из уже существующих элементов. Любые принимаемые нами решения должны вписываться в систему, жить по её правилам и потенциально быть готовыми к применению на любом из наших продуктов.
  • 4dp — так называемый «супер-пиксель». Краеугольный камень системы, на нём строится вся система размерностей. Мы мыслим исключительно цифрами, кратными 4-м. Со стороны идея делить на 4 даже значения прозрачности покажется ересью, но это значительно сокращает количество споров и расхождений по любым переменным. В шрифтовой части возможны отступления, связанные с рендерингом шрифтов в Windows (размеры 13, 15 и 17), но мы надеемся побороть это со временем.
  • Адаптация под мобильные (малые экраны) и сенсорные экраны (управление пальцем, нет мыши). Любые наши решения априори должны быть touch-friendly — это касается размеров элементов, действий по наведению и т.п. Границы между устройствами размываются и привычные настольные компьютеры имеют сенсорные экраны. Все интерфейсы должны быть либо адаптивными, либо иметь мобильную версию.

Расскажем об этих принципах на конкретных примерах.

Параметричность

Играя с набором параметров, мы можем быстро получить любой элемент. Для примера попробуем собрать простую кнопку:

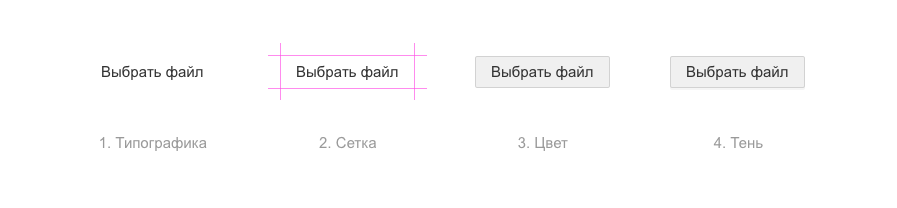

Сбор кнопки из переменных

Типографика

Все размеры и начертания шрифтов мы храним в переменных, которые используем в нужных ситуациях. Есть несколько больших групп: это заголовки, наборный текст, подписи. Для нашей кнопки мы применим миксин @fontBody, который содержит в себе базовый стиль текста для productivity-сервисов. Это набор из: размера шрифта, начертания, межстрочного расстояния. Если необходимо, указывается цвет и межпараграфное расстояние.

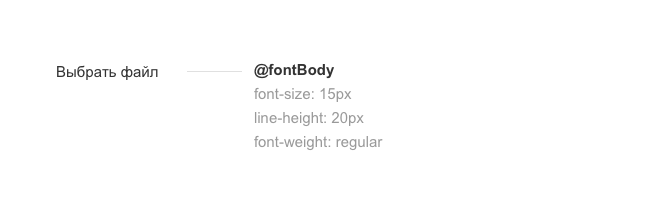

Типографика

Сетка и отступы по 4dp

Каждый элемент дизайн-системы строится по модулям в 4dp (density independent pixels). Это значит, что все размеры элементов интерфейса и отступы между ними должны делиться на четыре без остатка. Это дополнительный «скелет», который вместе с основной сеткой для лейаута экрана даёт гармонию в поведении элементов, плюс накладывает некоторые ограничения в работе. А значит — меньше шансов совершить ошибку. Это удобно также и при работе с мобильными интерфейсами, ведь аналогичная модульная 8-пиксельная сетка используется в Google Material Design.

Для формирования отступов в нашей кнопке мы воспользуемся комбинацией из нескольких переменных: $sizeControlHeight (высота элемента) и $paddingControlButton (внутренних отступов внутри кнопки).

Сетка и отступы по 4dp

Основной цвет и граница

Все, кто работал над унификацией дизайна, знают — нереально сложно сделать минимальный набор серых цветов. А если нужны декоративные решения вроде границ, пиши пропало — набор переменных будет постоянно расти. Как создать фиксированный и небольшой набор цветов, но при этом решать разнообразные продуктовые задачи?

На помощь приходят не только переменные, но и чуть более сложные функции (mixin), а также работа со свойством прозрачности.

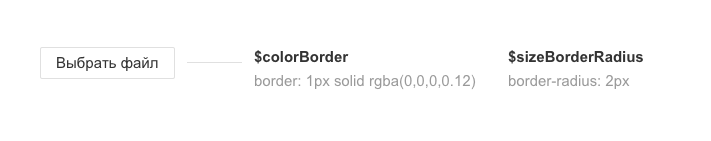

Первая проблема — это обводки и границы элементов интерфейса. Если использовать обычные переменные, то для получения обводок и состояний для разных акцентных цветов нужно прописать ещё больше параметров. Здесь также приходит на помощь элементарная прозрачность отдельных элементов. Например, разделители в проектах задаются именно прозрачностью — так он выглядит одинаково хорошо на любом фоне, при том что используется один и тот же параметр.

Для нашей кнопки мы зададим стиль обводки, который как раз использует прозрачность 0.12 и толщину линии 1px. Цвет обводки будет смешиваться с основным фоном без необходимости вводить новый цвет; переменная — $colorBorder. Также добавляем кнопке радиус скругления с помощью переменной $sizeBorderRadius.

Граница

Вторая проблема с состояниями элементов: обычное состояние, наведение и нажатие предполагают дополнительные цвета заливки объекта в нашем подходе. Учитывая многообразие акцентных цветов на медиапроектах, количество переменных может бесконечно расти. Мы решили зафиксировать цвета только для обычного состояния, а остальные формируются за счёт функции (mixin), которая берёт основной цвет блока, смешивает его с чёрным или белым на определенный процент — получается новый цвет.

Для фона кнопки мы задаём основную заливку серым цветом за счёт переменной $colorBgSecondary.

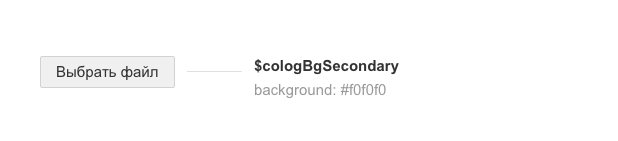

Фон

Затем используем mixin, который будет затемнять нашу кнопку по наведению на 4%.

@mixin stateHover ($colorBgSecondary) {
background: mix($colorBgSecondary, $colorAccent, 4%);
}

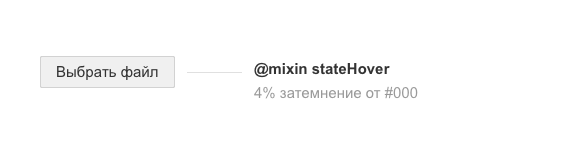

Состояние наведения

Чтобы получить стиль нажатой кнопки, также применим mixin — он будет затемнять основной фон уже на 8% от стандартного. Нам также нужно увести кнопку в другую плоскость (z-index: −1) — для этого мы убираем тень внизу и добавляем внутри.

@mixin stateActive ($colorBgSecondary) {
background: mix($colorBgSecondary, $colorAccent, 8%);
box-shadow: $zIndex-1;
}

Нажатое состояние

Такой подход мы используем для любых блоков: кнопки, отдельной иконки, сложного элемента списка и даже карточки необычной компоновки. Так мы закрыли огромный вопрос динамики всех элементов и не расписывали множество цветов.

Положение по z-оси с помощью тени

На z-оси у нас есть четыре положения элементов:

  • элемент ниже базового уровня (например, нажатая кнопка) — вдавлен.
  • элемент на базовом уровне (основной контент: текст, фото и иллюстрации) — лежит на основной плоскости.
  • элемент приподнят над базовым уровнем (кнопки, карточки) — часть лейаута или дополнительная информация к основному контенту.
  • элемент на отдельном уровне (попап, всплывающая подсказка, меню) — способ показать дополнительный контекст без ухода из основного.

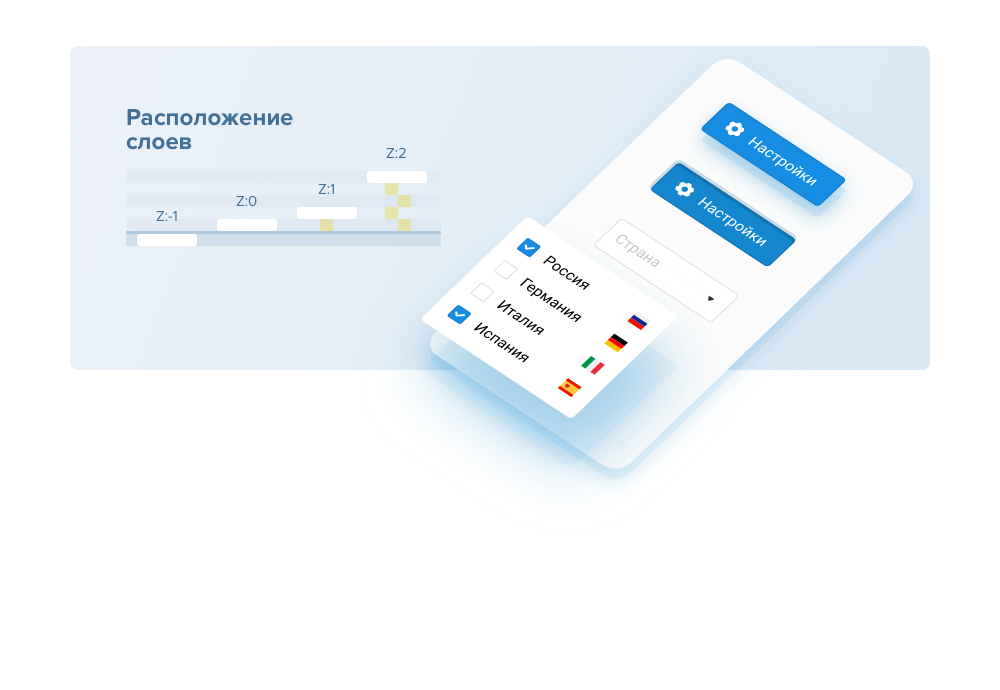

Положение по z-оси с помощью тени

В нашей кнопке мы применим параметр $zIndex1.

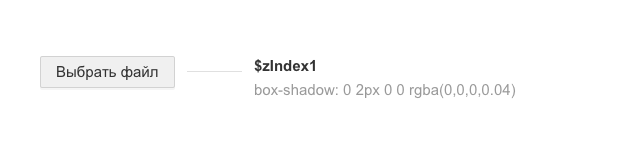

Положение по z-оси

Что в итоге

normal:

height: $sizeControlHeight; // 32px
padding: 0 $paddingControlButton; // 0 16px
background-color: $colorBgSecondary; // #f0f0f0
border-radius: $sizeBorderRadius; // 2px
border: $sizeBorderWidth solid $colorBorder; // 1px solid rgba(0,0,0,.12)
box-shadow: $zIndex1; // 0 2px 0 0 rgba(0,0,0,.04)
color: $colorBody; // #333333
font-size: $fontBody; // 15px
line-height: $fontBodyLine; // 20px

hover:

@include stateHover ($colorBgSecondary);

active:

@include stateActive ($colorBgSecondary);

disabled:

opacity: .48;

Масштабируемость

У нас большое разнообразие сервисов, требованиям которых необходимо удовлетворять без ущерба для дизайн-системы — не плодить костылей. Без описанных выше принципов параметричности эта задача была бы невыполнимой. С ними она превращается в достаточно простое упражнение.

Например, возьмем простую кнопку, используемую в Почте Mail.Ru:

Простая кнопка в Почте Mail.Ru

Поменяв параметр для фона мы можем легко получить главную кнопку с акцентным цветом Mail.Ru.

Главная кнопка в Почте Mail.Ru

Какие параметры меняем:

background-color: $colorAccent; // #168de2
color: $colorBody; // #ffffff

На медиапроектах мы используем свой акцентный цвет для каждого, другую типографику и слегка увеличенный размер блока. Чтобы получить из нее кнопку для медиапроектов, мы просто подставляем другие переменные и получаем нужный результат.

Главная кнопка в Hi-Tech Mail.Ru

Какие параметры меняем:

height: $sizeControlHeight; // 40px
padding: 0 $paddingControlButton; // 0 20px
background-color: $colorAccent; // #5856d6
color: $colorBody; // #333333
border-radius: $sizeBorderRadius; // 4px
font-size: $fontBody; // 17px
line-height: $fontBodyLine; // 24px

Та же самая кнопка после подстановки других переменных на проекте My.com выглядит так:

Главная кнопка в My.com

Какие параметры меняем:

height: $sizeControlHeight; // 40px
padding: 0 $paddingControlButton; // 0 20px
background-color: $colorAccent; // #00abf2
color: $colorBody; // #333333
border-radius: $sizeBorderRadius; // 4px
font-size: $fontBody; // 17px
line-height: $fontBodyLine; // 24px
text-transform: $fontBodyCase // uppercase

Для мобильных версий сайтов кнопка становится еще крупнее, чтобы в нее было легко попасть пальцем.

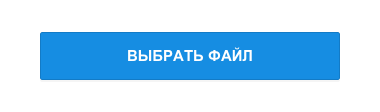

Главная кнопка в мобильном вебе

Какие параметры меняем:

height: $sizeControlHeight; // 48px
padding: 0 $paddingControlButton; // 0 20px
background-color: $colorAccent; // #168de2
color: $colorBody; // #333333
border-radius: $sizeBorderRadius; // 2px
font-size: $fontBody; // 15px
line-height: $fontBodyLine; // 20px
text-transform: $fontBodyCase // uppercase

В результате управляя параметрами, мы генерируем новые системные решения, избегая костылей и быстро адаптируясь к расширяющейся линейке продуктов. А из элементов простых элементов интерфейса (кнопки, поля форм и т.п.) собираются более сложные компоненты (например, просмотрщик фотографий), которые также выигрывают от масштабируемости.

Paradigm

Начав внедрение дизайн-системы в 2012 году, в 2015 году мы сформировали её целостное видение. Она предполагает единый источник правды, в котором будут чётко прописаны все правила, необходимые для создания интерфейсов. Принципы, рекомендации, конкретные гайдлайны — всё это должно храниться в едином месте и быть на 100% актуальным.

Главным источником правды является живой гайдлайн, который показывает использующиеся на реальных продуктах компоненты. Он декларирует общие правила построения интерфейсов и показывает их на живых примерах. Настоящие живые гайдлайны у нас есть, но довести их до публичного состояния пока не было возможности. При этом описывать гайдлайны скриншотами — тупиковое направление (они моментально устаревают и не имеют даже простейшего взаимодействия), а считать дизайн-системой UI Kit в Sketch или Photoshop — самообман.

При этом нам нужно было фиксировать принятые решения по визуальному языку, не дожидаясь доведения до ума настоящих живых гайдлайнов. В итоге выбрали компромиссное решение — сверстали статичные версии наших элементов интерфейса, на которых строится наша дизайн-система.

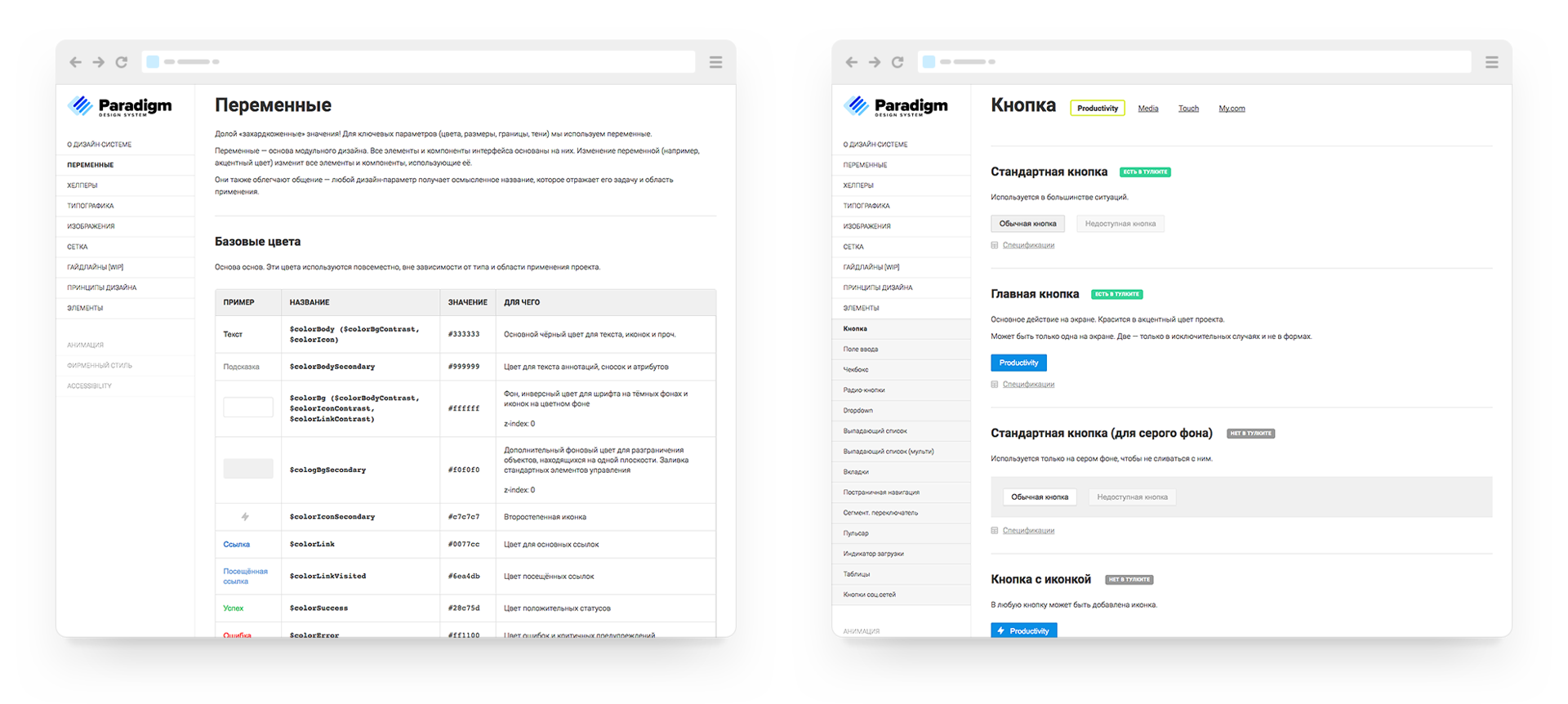

Визуальный язык

В процессе работы мы имели возможность обкатать наши принципы на практике и посмотреть на систему с позиции разработчика. Если раньше мы создавали «картинки», для которых прорисовывали состояния, то теперь это были «живые» элементы, требовавшие гораздо более глубокой проработки.

Этот опыт позволил нам по-настоящему поработать с принципом параметричности, а результатом стало возникновение миксинов и служебных переменных, до которых мы бы никогда не дошли, продолжая рисовать «картиночные» элементы интерфейса в графическом редакторе.

Получившийся набор элементов стал образцом, на который мы ссылаемся в процессе обновления разработчиками библиотеки компонентов. По мере этого обновления мы будем заменять статичные элементы и компоненты на настоящие (взятые из библиотеки, использующейся на боевой вёрстке) и гайдлайн станет полностью живым.

К идеальному видению ещё идти и идти, но с каждым этапом внедрения мы получаем всё большую отдачу от дизайн-системы:

  • Выше скорость сборки макетов и продуктов — можно уделить больше внимания самому продукту, а не просто рисованию экранов. В фреймворке появляется всё больше необходимых блоков и компонентов на все случаи жизни, что позволяет быстро собрать новый интерфейс. Это удобно для пользователя — группа схожих продуктов работает одинаково понятно и привычно. А также хорошо для бренда — вся линейка сервисов выглядит целостной.
  • Лучше качество продуктов — контролировать большой пул проектов проще, когда они устроены одинаково. Вместо сотни отдельных проектов вы следите за парой гайдлайнов.
  • Кумулятивный эффект от удачных продуктовых решений — например, подняв глубину просмотра на одном из сервисов, легко применить эти улучшения на остальные.
  • Проще взаимодействие с другими командами — аутсорсеры делают более качественные проекты, другие продукты не изобретают велосипед.

И самое главное — переход от крупных редизайнов раз в несколько лет к постоянному поддержанию актуальности интерфейса. Перезапуски отнимают много сил и теряют тысячи мелких наработок, прикрученных к дизайну за долгое время его развития.

Будущее

Публикация текущих наработок — приятная веха в развитии дизайн-системы. Но впереди немало работы:

  • Перевести оставшиеся продукты на дизайн-систему.
  • Заменить псевдо-живой гайдлайн на настоящий живой гайдлайн, который выводит использующиеся на продуктах компоненты. Они есть, но пока сыроваты для публикации.
  • Синхронизировать базу элементов интерфейса и компонентов — часть из них есть только в визуальным языке, технологическим фреймворке или дизайнерских шаблонах.
  • Дополнить живой гайдлайн общими принципами взаимодействия, доступности, анимации, voice & tone.
  • Дизайнеры прототипируют на основе реальных элементов и компонентов, чтобы обновлять дизайн-систему и собирать макеты из актуальных частей.

А пока вы можете посмотреть наши текущие наработки. Если у вас идеи, как улучшить их — будем рады вашим советам.

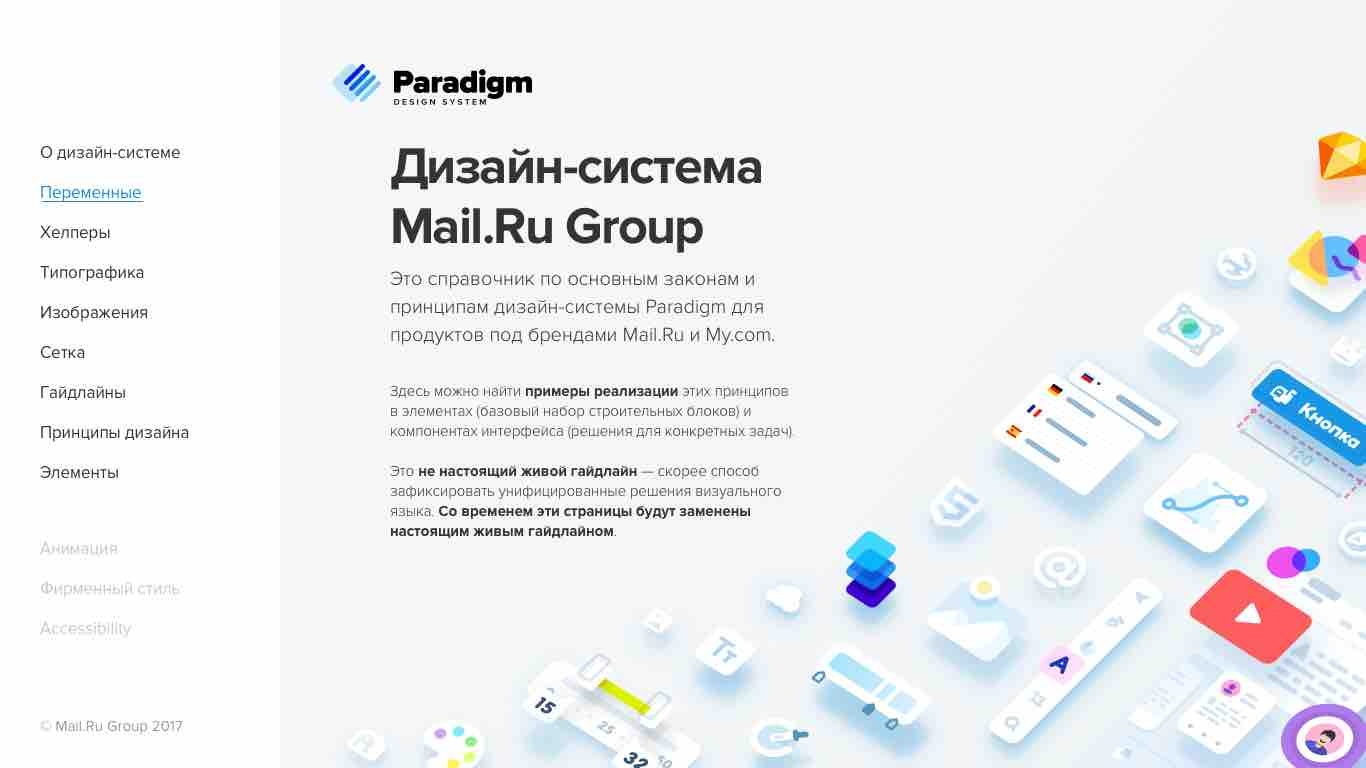

Дизайн-система Mail.Ru Group Paradigm

P.S.

Команда, которая работала над дизайн-системой:

  • Александр Киров — первый UI Kit для мобильных.
  • Антон Епрев — реализация первого прототипа компонентной системы, фреймворк компонентной системы fest.
  • Евгений Беляев — мобильный веб, основа гайдлайна для Android.
  • Дмитрий Осадчук — гайдлайны для комплексного редизайна медиапроектов, ставшие основой системы.
  • Алексей Сергеев — основы гайдлайнов, синхронизация продуктовых линеек.
  • Павел Скрипкин — идеология и основа масштабируемой системы, основы для гайдлайнов Android и iOS, портальная навигация.
  • Геворг Глечян — основа бургерного дизайна, приведение дизайн-системы к масштабируемости.
  • Артём Гладков — основа и развитие для productivity-сервисов, приведение дизайн-системы к масштабируемости.
  • Евгений Долгов — основа бургерного дизайна, визуальный стиль (иллюстрации, иконки, промо-сайты, промо-письма), приведение дизайн-системы к масштабируемости.
  • Андрей Сундиев — идеология и доведение системы до масштабируемости, вёрстка и развитие сайта Paradigm, развитие для productivity-сервисов.
  • Юрий Ветров — идеология и основа масштабируемой системы, основы гайдлайнов по продуктовым линейкам и их синхронизация.
  • Константин Лебедев — фреймворк компонентной системы feast.
  • Константин Зубанов — первое поколение мобильного веба.
  • Мария Боброва — развитие productivity-сервисов.
  • Слава Яшков — основа гайдлайна для iOS.
  • Светлана Соловьёва — новое поколение мобильного веба.
  • Евгений Ферулёв — развитие медиапроектов.
  • Алексей Кандауров — основа для productivity-сервисов, развитие медиапроектов.
  • Разработка медиапроектов и мобильного веба: Александр Бекбулатов, Дмитрий Беляев, Виталий Васин, Павел Вдовцев, Константин Ворожейкин, Евгений Иванов, Андрей Кусимов, Станислав Михальский, Сергей Ножкин, Антон Полещук, Борис Ребров, Павел Рыбин, Максим Трусов, Арстан Торегожин, Павел Щербинин.
  • Разработка productivity-сервисов: Илья Бурлак, Артём Мезин, Станислав Туговиков, Артур Удалов, Егор Утробин.
  • Алексей Судиловский — вёрстка и развитие сайта Paradigm.
