Как выбрать камеру видеонаблюдения по завуалированным характеристикам

в 10:18, , рубрики: 3DNR, AGC, AWB, BLC, HLC, IP, ivideon, Smart IR, wdr, Блог компании Ivideon, видеонаблюдение, видеотехника, камера, облачные сервисы, потоковое видео, характеристики


Все мы умеем выбирать камеру, но не все умеем делать это правильно. В то время как сеть завалена обзорами на любую технику, исчезающее мало становится материалов, в которых действительно грамотно раскрываются возможности устройств.

Оптические приборы в этом отношении пострадали больше всего. Каждый человек знает про мегапиксели и разрешение, но когда речь заходит о более тонких материях, начинает «плавать». Если вы задумываетесь о покупке камеры (и не являетесь экспертом в этой области), полезно будет разобраться, что на самом деле означают непонятные аббревиатуры в характеристиках. Разобраться – это значит не только прочитать описание.

Про очевидное


Если начать гуглить «по каким характеристикам выбрать камеру видеонаблюдения», удастся познакомиться с удивительным миром интернета нулевых. Там, где еще обитают черно-белые камеры, аналоговые камеры, важность светочувствительности в люксах. Некоторые характеристики накладываются друг на друга (и взаимно аннигилируют) – не стоит об этом забывать.

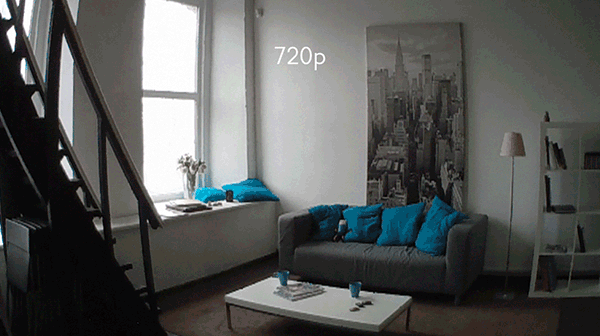

Поэтому мы сосредоточимся на современных IP-камерах, поддерживающих облачный сервис Ivideon, и не будем касаться очевидных характеристик. Скорее всего, вы понимаете разницу между разрешением 1080р и720р, диагональным и горизонтальным углами обзора, а также знаете об инфракрасной светодиодной подсветке.

Однако часто в описании камер можно встретить аббревиатуры: 3DNR, AWB, AGC, WDR и другие. Что это такое и почему нельзя ориентироваться только на мегапиксели, разрешение и угол обзора? Важно ли вообще понимать все характеристики или достаточно один раз посмотреть пример видеозаписи выбранной камеры?

WDR (Wide Dynamic Range)

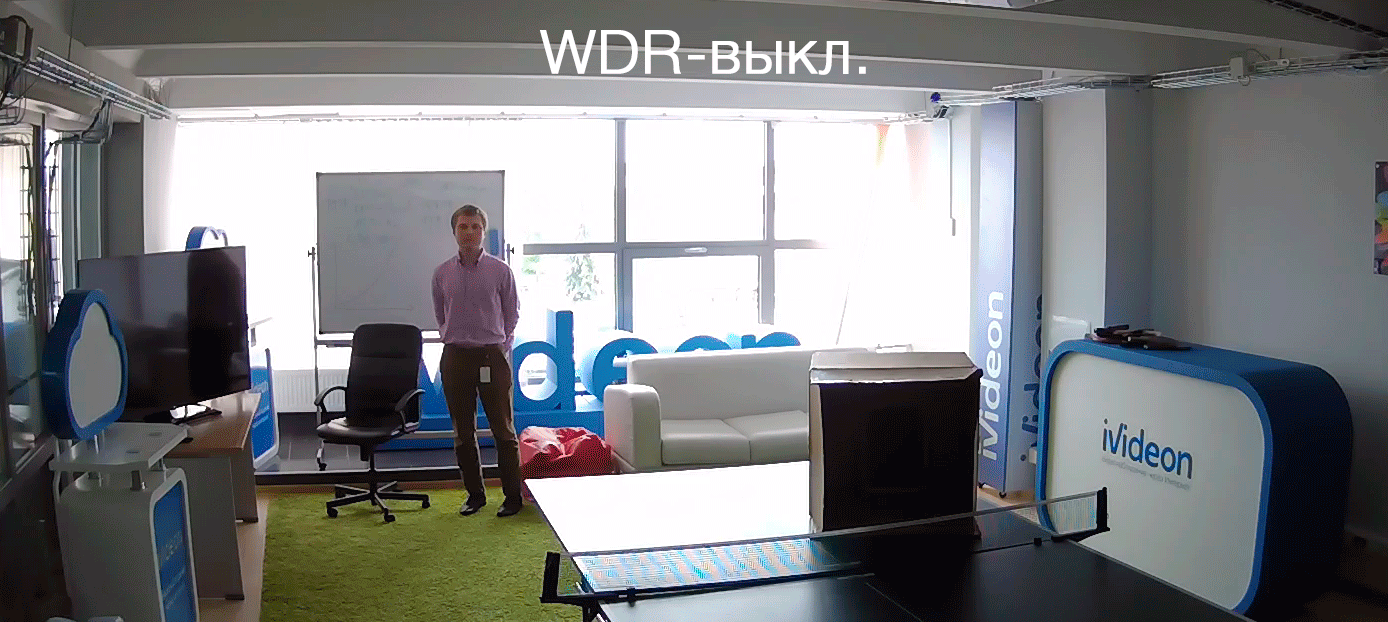

WDR (Wide Dynamic Range) – широкий динамический диапазон. Эта технология позволяет получать высокое качество изображения при любом перепаде уровней освещенности.

Динамический диапазон – это параметр камеры, характеризующий ее способность передать в изображении каждого кадра очень яркие и очень темные элементы сцены. Величину динамического диапазона обозначают в децибелах (дБ).

Динамический диапазон (ДД) реального участка территории обычно значительно превышает собственный ДД камеры, который в большинстве случаев находится на уровне 52−60 дБ: безоблачный солнечный день на улице – это 180 дБ, а хорошо освещенное помещение – от 126 дБ до 140 дБ.

Один из способов устранить этот недостаток – использовать математический алгоритм обработки каждого кадра изображения, в результате чего удается перераспределить яркость таким образом, чтобы весь кадр стал информационно насыщенным. Такая технология получила название Wide Dynamic Range, хотя на самом деле ничего общего с динамическим диапазоном она не имеет.

Камера без WDR не способна дать четкое изображение находящихся в тени объектов там, где есть как очень светлые, так и затененные участки или же свет падает сзади, например, если человек стоит на фоне ярко освещенного окна.

Типичные ситуации, когда сложно обойтись без WDR:

  • наблюдение за входной дверью, когда снаружи светит солнце, а внутри расположено темное помещение – распространенный случай в магазинах и офисных помещениях;
  • наблюдение за машинами, въезжающими в гараж или туннель;
  • в транспорте, при наблюдении за периметром зданий и в других случаях, когда часть кадра находится под прямыми солнечными лучами, а другие части прячутся в глубоких тенях;
  • при движении непосредственно к камере машин с яркими фарами;
  • там, где есть большое количество отраженного света, например, в офисных зданиях или в торговых центрах.

Показатели WDR рассчитываются как отношение светимостей самого яркого и самого тусклого объекта, которые были захвачены матрицей. Для каждого кадра матрица делает несколько сканирований с разной выдержкой электронного затвора и формирует предварительные изображения – одно с длинной выдержкой для осветления всех темных частей кадра, другое с короткой выдержкой с более корректным отображением переосвещенных участков. После этого фрагменты с лучшей передачей контраста суммируются в результирующий кадр, сбалансированный по яркости.

BLC (Black Light Compensation)

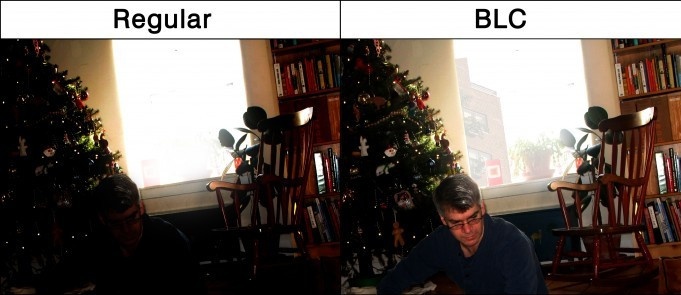

Black Light Compensation – компенсация встречной засветки. Технология позволяет скомпенсировать ярко освещенный задний план для хорошей проработки объектов, расположенных на переднем плане. Из-за BLC теряется информация в ярко освещенных участках сцены, зато объекты на переднем плане становятся хорошо проработанными.

При BLC микропроцессор выравнивает (сглаживает) освещенность по всему полю зрения камеры. Большинство камер сегодня имеют поддержку BLC, но она не идет ни в какое сравнение с возможностями Wide Dynamic Range. В лучшем случае BLC помогает сбалансировать условия освещения, чтобы выяснить, что находится на переднем плане изображения, однако фон остается размытым.

3DNR (3-Dimensional Noise Reduction)

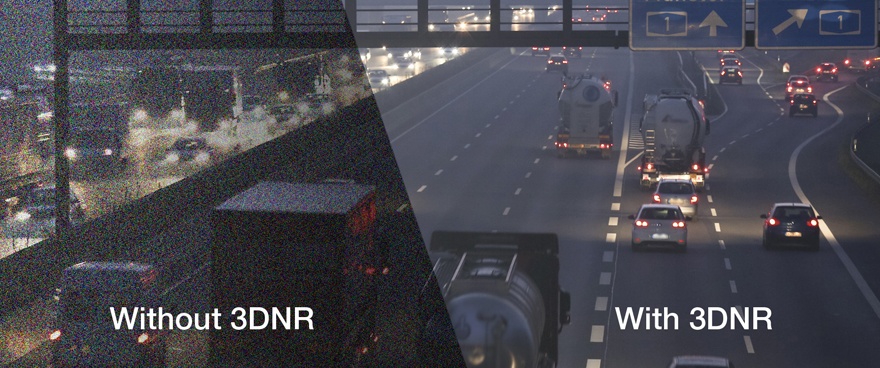

3-Dimensional Noise Reduction (3DNR) – трехмерное шумоподавление. Технология 3DNR подавляет в изображении шумы, проявляющиеся при слабом освещении в условиях, когда в кадре присутствуют быстро двигающиеся объекты. 3DNR анализирует различия между последовательными кадрами видеоизображения и подавляет шумы с помощью перемешивания данных на кадре.

К недостаткам алгоритма можно отнести дополнительные дефекты и смазывания, проявляющиеся при движении в кадре. Однако, если режим шумоподавления включается только для отдельных кадров, то итоговое изображение получается и не шумным, и качественным.

AWB (Auto White Balanc)

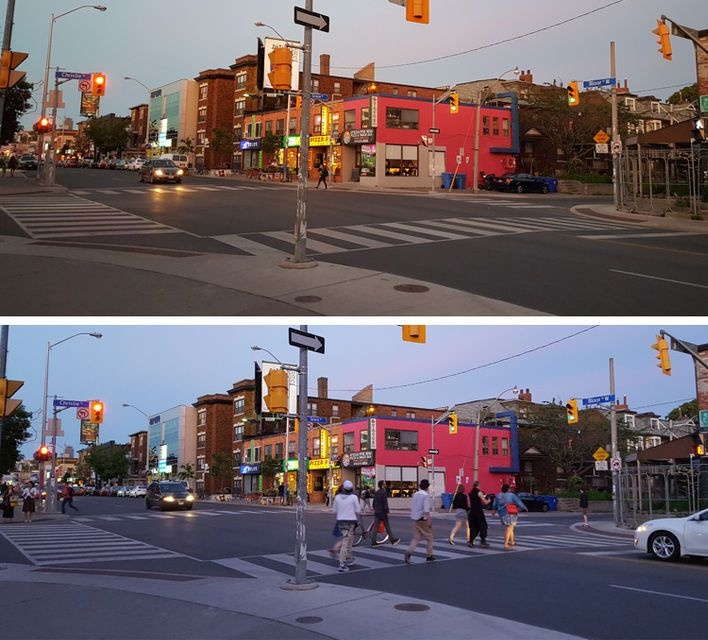

AWB – автоматический баланс белого цвета. Функция компенсирует искажения цветов, вызванные разными источниками освещения (солнечный свет, лампа накаливания или флуоресцентный свет), отсекая ненужный спектр света. При этом камера устанавливает температуру изображения цвета таким образом, чтобы получившиеся цвета на изображении имели те же оттенки и выглядели в точности так же, как происходит их восприятие невооруженным глазом.

Существует несколько различных алгоритмов AWB, но большинство из них подразделяются на две категории. Глобальные алгоритмы используют все пиксели изображения для оценки цветовой температуры. Локальные алгоритмы используют только подмножество пикселей на основе предопределенных правил отбора для этой задачи. Существуют также гибридные алгоритмы, которые выбирают лучший алгоритм на основе содержимого изображения.

AGC (Automatic Gain Control)

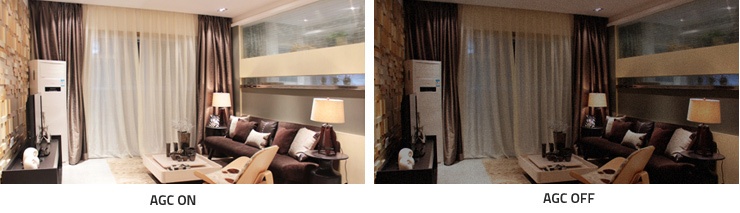

AGC – автоматическая регулировка усиления сигнала. Технология предназначена для улучшения качества изображения при недостаточном или чрезмерном освещении.

AGC начинает работать, когда освещенность на объекте имеет низкий уровень, а полностью открытая диафрагма не в состоянии компенсировать недостаток освещенности. Камера автоматически усилит видеосигнал, полученный в условиях более низкой освещенности, чтобы оптимизировать четкость изображения на плохо освещенной сцене. Однако чем больше будет усиливаться сигнал, тем выше будет и уровень помех на экране.

ROI (Region Of Interest)

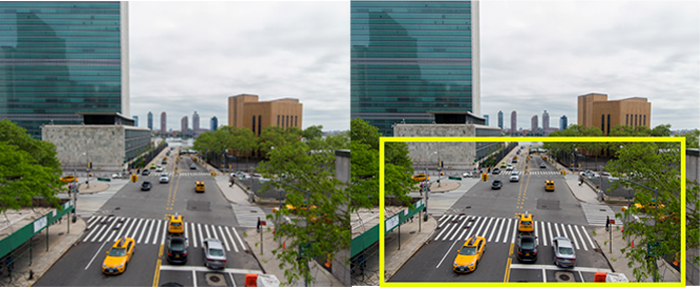

Region Of Interest – область интереса. Технология позволяет устанавливать повышенное качество изображения в выделенных областях, выбранных на экране. Выделенная на кадре область записывается с максимальным качеством, остальная часть изображения записывается с меньшим разрешением. Использование данной функции значительно снижает трафик и место, занимаемое под архив.

Smart IR

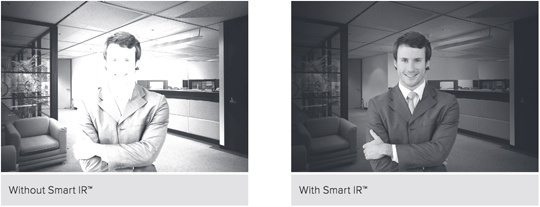

ИК-подсветка засвечивает лицо, затрудняя опознание, когда человек близко подходит к камере. Smart IR – это технология, которая позволяет регулировать интенсивность ИК светодиодов камеры для компенсации расстояния до объекта. При съемке в темноте адаптивная ИК подсветка Smart IR автоматически регулирует мощность излучения в зависимости от расстояния до наблюдаемого объекта в кадре, позволяя получить изображение без пересвеченных областей.

HLC (High Light Compensation)

Реализации технологии HLC в камерах Hikvision

High light compensation — компенсация яркой засветки. В автоматическом режиме отслеживается точка яркой засветки и делается повторный кадр с игнорированием данных от ячеек матрицы в этом месте. HLC применяется для устранения отрицательного влияния на работу камеры ярких источник света попадающих в объектив. Наиболее часто этот режим используется при борьбе со светом автомобильных фар. Кроме того, HLC помогает устранить хоть небольшую, но заметную засветку вокруг уличных фонарей.

Заключение

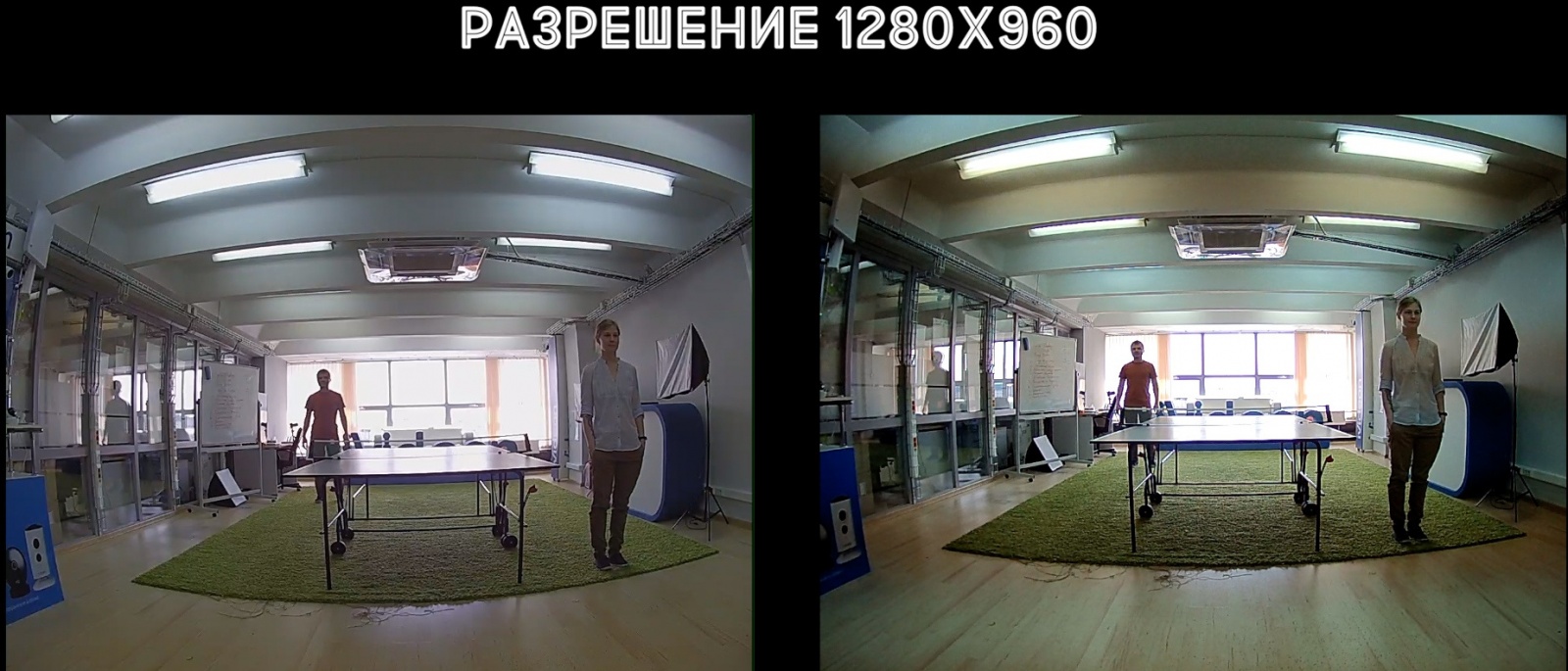

На видео выше представлены записи с двух камер видеонаблюдения (Hikvision и Nobelic), у которых технические характеристики практически идентичны. Как видите, запись камеры ведут по-разному. Нельзя однозначно сказать, что какой-то поток видеоданных получился хуже другого. Тем не менее, разница видна невооруженным взглядом. На каком решении остановить свой выбор – зависит только от ваших потребностей, личного мнения и соотношений по другим параметрам (например, по цене).


Какое изображение лучше?

Мы перечислили далеко не все дополнительные возможности камер, но разобрали те моменты, которые вызывают больше всего вопросов у наших пользователей. Есть вы хотите улучшить свои знания в теории, есть множество разных источников – например книга А. Гонта «Практическое пособие по видеонаблюдению». Однако одной лишь теории не хватит, чтобы выбрать камеру видеонаблюдения. Всегда смотрите примеры видео!

Автор: Ivideon
