Съемка видео с экрана iPhone в движении – DIY система стабилизации для DSLR или HD видеокамеры

Многие разработчики мобильных приложений, закончив работу над очередным проектом, сталкиваются с необходимостью достойно показать свое новое творение в работе.

Видео один из лучших способов, который наиболее наглядно показывает работу приложения. Но сделать хорошее видео не так просто, как кажется, и дело здесь не в самом изготовлении ролика. Сложности обычно возникают уже на этапе съемки исходного видеоматериала.

Чтобы ролик получился качественным, без дрожащих рук, как в роликах Apple, нужна специальная система стабилизации. В магазине такую не купишь – нужно делать самому. За фотографиями и подсказками, как и чем снимать, приглашаю под кат.

С демонстрацией игр и деловых приложений попроще – достаточно сделать захват видео через HDMI выход телефона или планшета и смонтировать ролик.

Если же приложение необходимо продемонстрировать с привязкой к местности и реальному фону, то после первой наивной попытки станет ясно, что просто держать телефон в руке не вариант – руки держащие телефон и камеру будут дрожать, а руки разработчика, как и любого, кто много работает за компьютером, в силу специфики работы, будут дрожать особенно.

По мере посещения ближайших фотомагазинов надежда на быстрое решение проблемы за деньги испарилась. Подходящего оборудования не нашлось и в каталогах. Встала задача изготовления стабилизатора из подручных материалов.

Все необходимое было оперативно закуплено в ближайшем хозяйственном магазине за несколько десятков долларов – алюминиевый порог уголком, болты с гайками и шайбами, двухсторонний скотч, зажимы и кронштейн для настенного крепления телевизора. Можно выбрать и другие материалы. Нужно только учесть, что в будущей конструкции должны быть необходимые ребра жесткости, чтобы телефон и фотоаппарат не гуляли друг относительно друга.

Крепление для телефона в машину, а также платформа для крепления фотоаппарата или камеры на штатив, уже имелись. Сложности с их поиском быть не должно. Обычно они широко представлены в свободной продаже.

Сначала было изготовлено крепление непосредственно для iPhone.

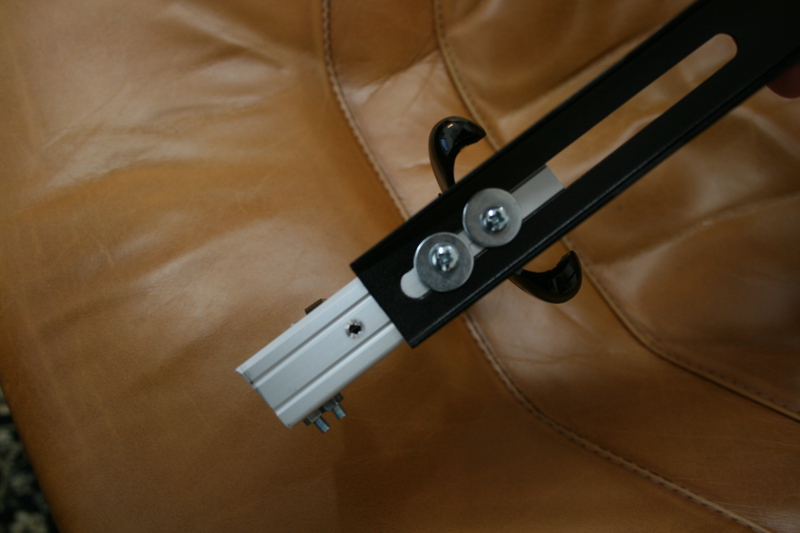

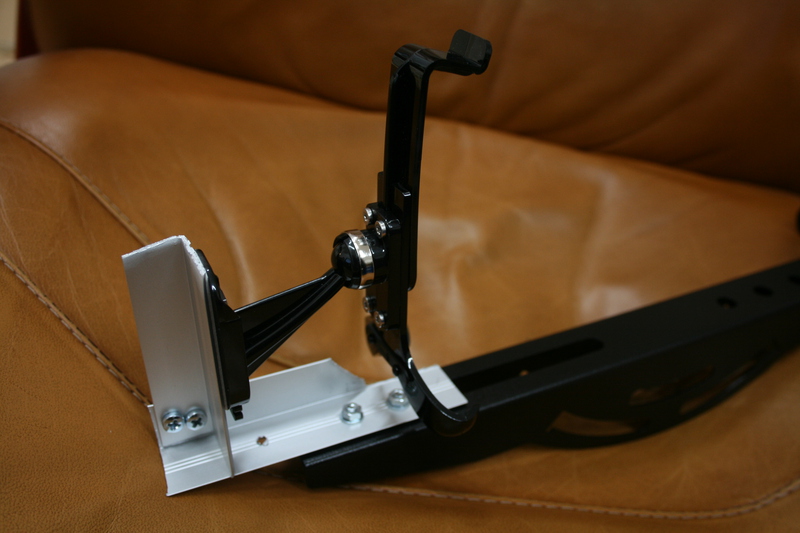

Для этого потребовалось отрезать две относительно недлинных планки от алюминиевого уголка, которые в последствии были скреплены в Г-образную конструкцию с помощью двух болтов. Машинный держатель для iPhone был приклеен на очищенную спиртом металлическую поверхность с помощью двухстороннего скотча. Получившаяся конструкция была прикручена к детали телевизионного крепления (плечу) с помощью еще двух болтов.

Съемка видео с экрана iPhone в движении – DIY система стабилизации для DSLR или HD видеокамеры

Съемка видео с экрана iPhone в движении – DIY система стабилизации для DSLR или HD видеокамеры

Правило семь раз отмерь как-то не сработало. Пришлось местами подгонять позиции телефона по отношению к камере. От сверления в час ночи пришлось отказаться. Ситуацию со смещением телефона на два сантиметра вниз спас двухсторонний скотч, а лишние части уголка были просто отломаны плоскогубцами. Напильника в хозяйстве не нашлось, поэтому края местами получились несколько брутальными.

Далее настала очередь смонтировать фотокамеру.

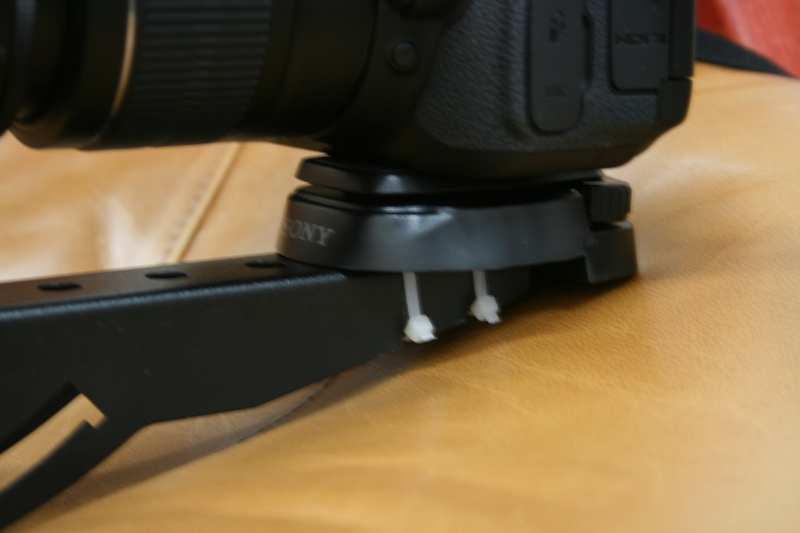

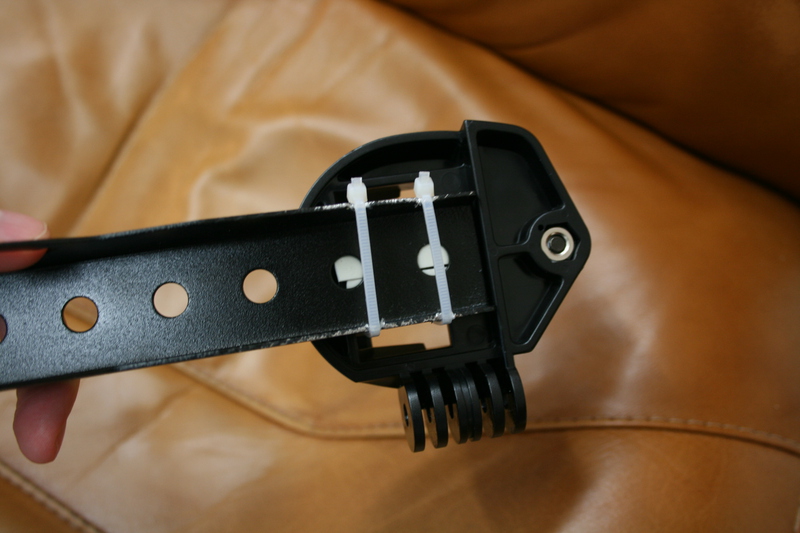

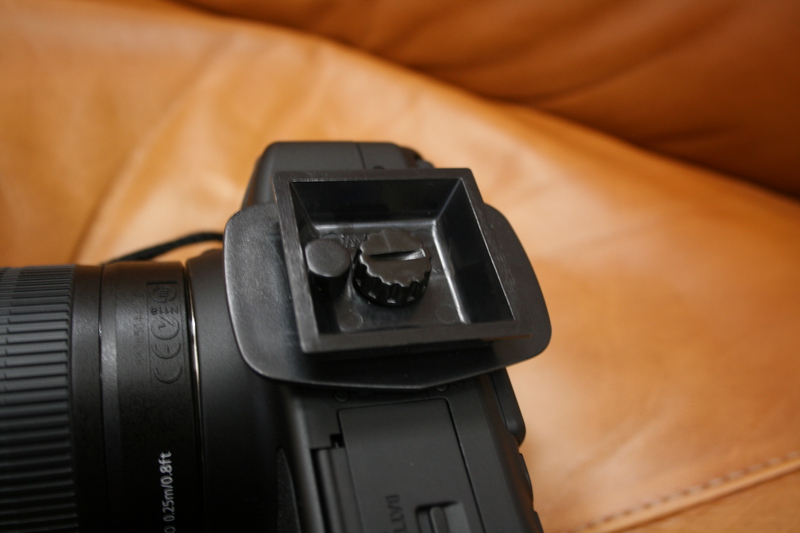

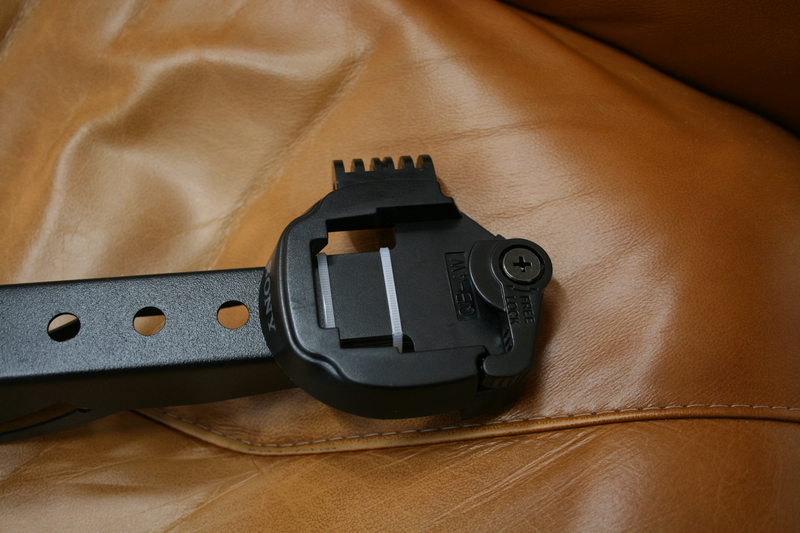

Стандартная платформа для крепления фото- и видеотехники была снята с уже имеющегося штатива. Дабы не покалечить платформу и иметь возможность вернуть ее на место в штатив, было решено прикрепить ее к основному кронштейну-плечу с помощью обычных пластиковых зажимов, которыми стягивают пучки проводов. В кронштейне были пропилены специальные пазы, чтобы зажимы хорошо держались. Чтобы камера не гуляла и надежно держалась между ней и кронштейном присутствует резиновая прокладка закрепленная на снова двухсторонний скотч. Естественно резиной к платформе, клеем к кронштейну.

Съемка видео с экрана iPhone в движении – DIY система стабилизации для DSLR или HD видеокамеры

Съемка видео с экрана iPhone в движении – DIY система стабилизации для DSLR или HD видеокамеры

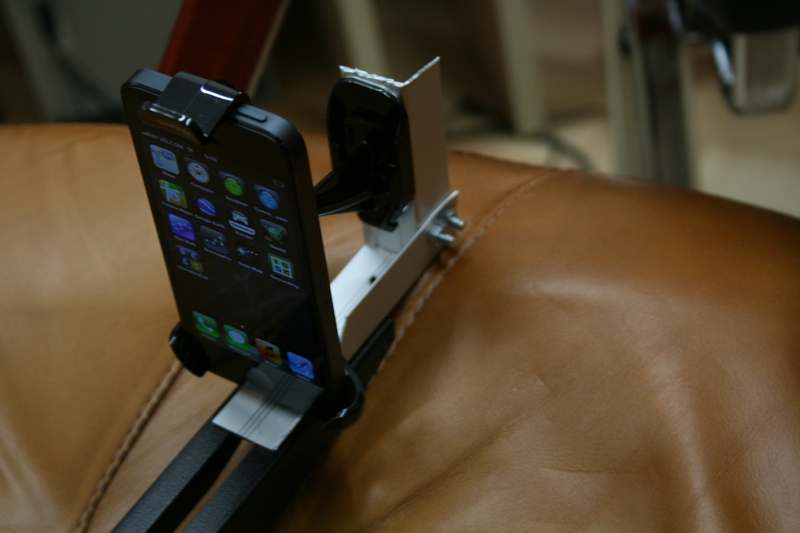

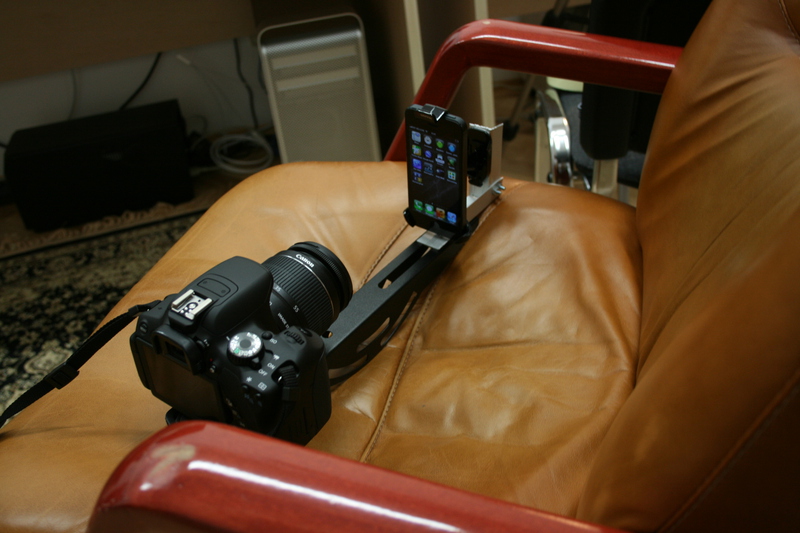

Осталось только установить сам iPhone и фотокамеру.

Съемка видео с экрана iPhone в движении – DIY система стабилизации для DSLR или HD видеокамеры

Съемка видео с экрана iPhone в движении – DIY система стабилизации для DSLR или HD видеокамеры

Съемка видео с экрана iPhone в движении – DIY система стабилизации для DSLR или HD видеокамеры

И можно снимать практически в любом положении и, конечно, в движении – чего мы, собственно, и добивались.

Вся система получилась удобной и вполне надежной. Кронштейн от настенного крепления телевизора удобно держать в руке, а ребра жесткости помогают надежно фиксировать все элементы. Результат стабильная съемка телефона без дрожащих рук.

Съемка видео с экрана iPhone в движении – DIY система стабилизации для DSLR или HD видеокамеры

Снимать можно на любую видеокамеру или зеркалку с записью видео имеющую стандартное крепление для штатива. Зеркальная фотокамера с выставленными ручными фокусом, диафрагмой, а также другими настройками, лучше подходит для сложных условий освещения. Да и качество у зеркалки получается хорошее.

Съемка видео с экрана iPhone в движении – DIY система стабилизации для DSLR или HD видеокамеры

Демонстрация была отснята не отходя от кассы – прямо в кабинете после создания кронштейна, который соединяет телефон и камеру.

* смотреть ролик лучше в HD

Автор: happybyte
