Многие из вас, возможно, слышали этот термин из новостей. Что же это значит и почему это должно быть интересно? Я постараюсь ответить на оба эти вопроса.

Архитектура

FlexPod – это апробированная архитектура, которая в рамках инфраструктуры коллективного пользования предоставляет необходимые средства для работы в сети, вычислительные средства и средства хранения данных, а также поддерживает работу множества приложений и рабочих заданий, что помогает предельно упростить переход к «облачным вычислениям».
Существует около 60 превалидированных решений и это число будет только увеличиваться.
Архитектура включает в себя следующие компоненты:

Сетевая часть: Cisco Nexus.
Вычислительная часть: Cisco UCS Platform.
Система хранения данных (СХД): NetApp FAS.
Программное обеспечение: ряд приложений (см. соответствующий раздел).
Оркестрация: опционально, как правило предназначена для виртуализированных сред (см. соответствующий раздел).

Более подробно в следующих разделах.

Сетевая часть

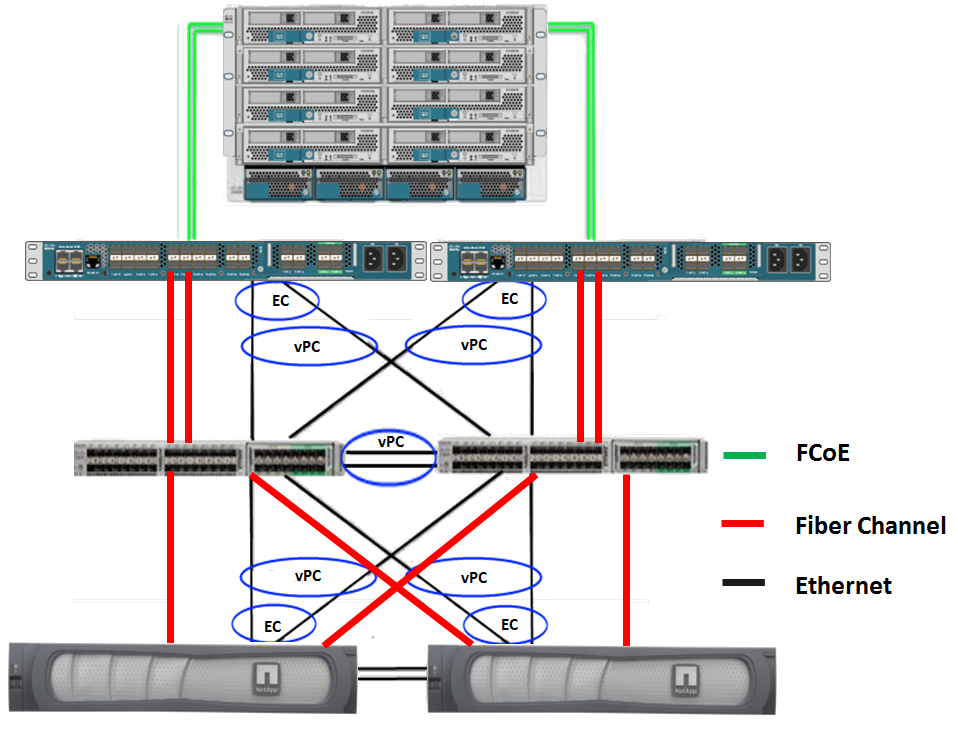

Как правило, состоит из двух Nexus 5500, которые подключены с отказоустойчивостью. Так как устройства конвергентные, на их базе можно построить как SAN так и NAS сети. Может немного варьироваться схема подключения в зависимости от задач. Но в общем случае схема приблизительно следующая

Вычислительная часть

Унифицированная компьютерная система Cisco (UCS) берет на себя управление всеми серверными ресурсами программного уровня, чем обеспечивает полную независимость приложений от оборудования FlexPod. Cisco UCS полностью виртуализирует серверное оборудование, сетевую инфраструктуру, а так же доступ к хранилищу посредством использования виртуальных MAC и WWN адресов. В случае выхода из строя сервера его роль будет передана другому блейд-модулю безо всякой перенастройки виртуальных ЛС или коммутаторов.

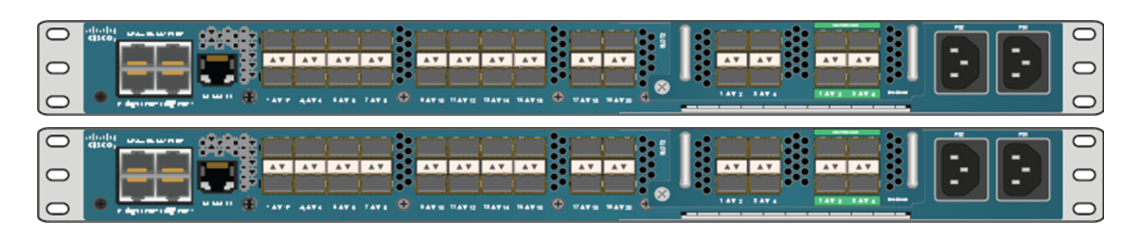

Могут применяться как шасси с блейд-серверами, рек-маунт сервера, так и их комбинация. Обязательным компонентом являются Cisco Fabric Interconnect (FI) UCS 62xx – это по сути менеджер для управления шасси с блейдами и рек-маунт серверами.

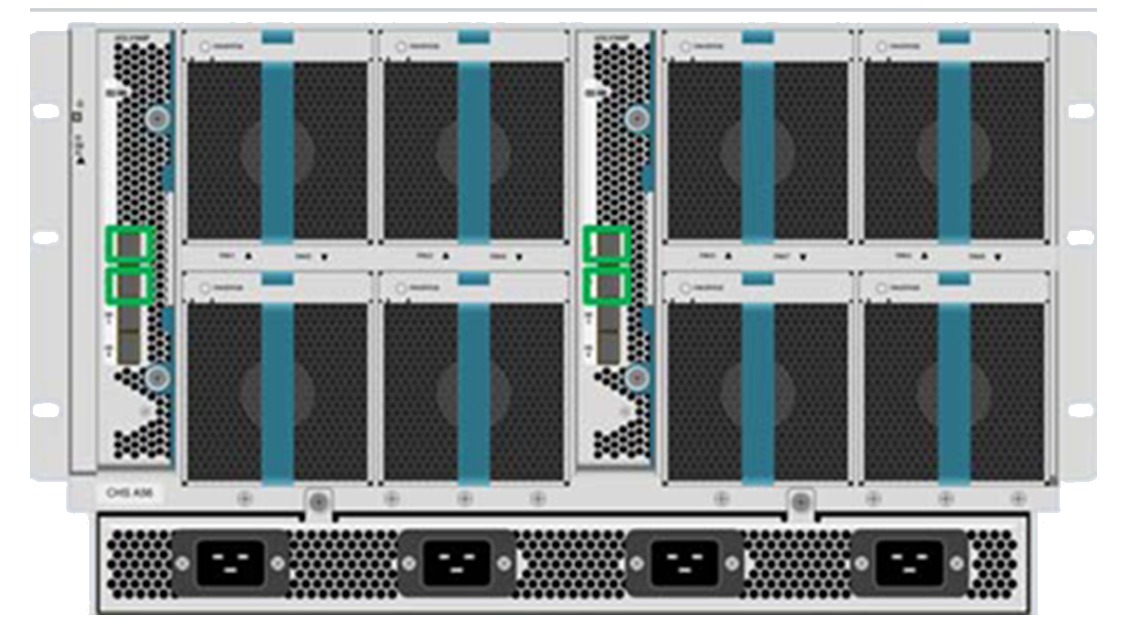

Для подключения к FI используются специальные FEX адаптеры порты адаптера обведены зелёным на рисунке с шасси. В случае с шасси это две платы вставляющиеся в заднюю панель каждого шасси, а в случае с рек-маунт серверами это Nexus 2232 (и только он!). На один FI можно подключить, на данный момент, 20 шасси (и это чисто программное ограничение).

Система Хранения

Здесь могут применяться модели NetApp FAS 2240, серии FAS 3200 и FAS 6200. Также СХД обязательно должна быть двух контроллерной исполнении — для отказоустойчивости (т.к. можно приобрести в одно контроллерном).

MultiStore

Виртуальные файлеры — это своего рода виртуальные машины. Основной ресурс передающийся им в управление – это часть пространства на СХД. Они имеют отдельную конфигурацию от других vFiler’ов и могут быть перемещены на другую СХД. vFiler’ы могут с лёгкостью быть добавлены на системе, удалены, или перемещены. В рамках одной физической СХД можно создавать до 130 виртуальных. Существует одно из решений FlexPod архитектуры, использующее эту технологию. На данный момент являющейся уникальной на рынке СХД, не имеющая аналогов и является частью парадигмы Secure Multi-Tenancy (SMT).

Secure Multi-Tenancy

Это уникальное решение на рынке, притворённое в жизнь благодаря альянсу Cisco и NetApp. Суть его заключается в том, что имея, к примеру, один ЦОД, его можно разделить на блоки и отдать под разное административное управление. К примеру, разным отделам одной организации или вообще разным организациям. Каждый из таких заказчиков будет иметь свой набор физических серверов, свою виртуальную СХД, и свою сетевую часть, которую он сам может настраивать по своему желанию и потребностям, при этом заказчики полностью изолированы друг от друга.

Программное обеспечение

Первым представленным решением было FlexPod для VMware, которое сейчас доступно во всем мире благодаря 120 официальным торговым партнерам. Наряду с ними уже доступны решения для Microsoft Hyper-V и приложений, Citrix, FlexPod с поддержкой SAP-приложений в облаке и других.

FlexPod поддерживает множество апробированных приложений и типов рабочей нагрузки. Систему можно настраивать в соответствии с требованиями, предъявляемыми к каждой конкретной среде разработки и тестирования, виртуальным десктопам, защите данных и безопасной многопользовательской среде.

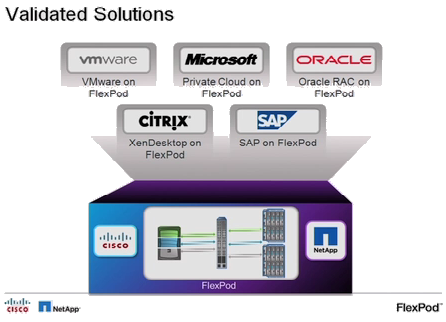

Приведенные далее апробированные рабочие решения и конфигурации разработаны на платформе FlexPod для ЦОД. Они тестировались в течение нескольких тысяч часов и рекомендованы к использованию в качестве лучших практик.


  • Решение FlexPod начального уровня — архитектура на основе iSCSI, рассчитанная на рабочую нагрузку малых и средних предприятий.
  • FlexPod с частной облачной средой Microsoft — это заранее проверенное решение, в котором Hyper-V функционирует на базе архитектуры FlexPod и Systems Center 2012.
  • FlexPod с частной облачной средой Microsoft с Citrix XenDesktop — это заранее проверенное решение, в котором Hyper-V работает поверх архитектуры FlexPod с Systems Center 2012, апробированной для Citrix XenDesktop.
  • VMware® vSphere™ на основе FlexPod — это заранее проверенное решение, состоящее из VMware vSphere, vCenter™, Cisco UCS и Nexus, а также СХД NetApp FAS для виртуализированных сред.
  • Приложения Microsoft® на основе FlexPod — это предварительно апробированные решения, основанные на Microsoft SharePoint ® 2010, Microsoft Exchange 2010, вычислительных и сетевых решениях Cisco, СХД NetApp и решении виртуализации VMware
  • Приложения SAP® на основе FlexPod — это предварительно апробированное решение для сред SAP, обеспечивающее мобильность приложений и данных, ускоряющую управление жизненным циклом SAP с надежной интегрированной защитой данных по всему стеку
  • Citrix ® XenDesktop на основе FlexPod — это гибкое и безопасное решение для инфраструктуры виртуальных десктопов, в котором используются ведущие технологии от NetApp, Cisco и Citrix. Это простое в развертывании решение настраивается практически под любой гипервизор.
  • RedHat® Enterprise Linux® (RHEL) на основе FlexPod построено на базе апробированного решения. К нему добавлены операционная система RHEL, масштабируемая файловая система и гибкая СХД, а также высокая доступность.
  • Защищенная многопользовательская среда (Secure Multi Tenancy) предоставляет возможности создания уникальной сервис-ориентированной инфраструктуры, чтобы минимизировать необходимость в облачных услугах.

Оркестрация

Оркестратор – это ПО которое автоматически размещает, координирует и управляет сложными компьютерными системами и службами, являет собой единую консоль управления инфраструктурой. Спектр решений от партнёров альянса для управления инфраструктурной платформой FlexPod можно разделить на две категории: Валидированные FlexPod Management Solutions, которые прошли все проверки и испытания на широкий круг задач в лабораториях Cisco и NetApp. И ещё не прошедшие.
Валидированные это:

  • CA Technologies
  • GALE Technologies
  • Cloupia

Оркестраторы умеют управлять Компьютинг частью (UCS), Сетевой частью Cisco Nexus 5000/7000, СХД NetApp FAS и Виртуализированными средами. И как становится понятно, без виртуализации все эти оркестраторы теряют большинство бенефитов.

Расширяемость:

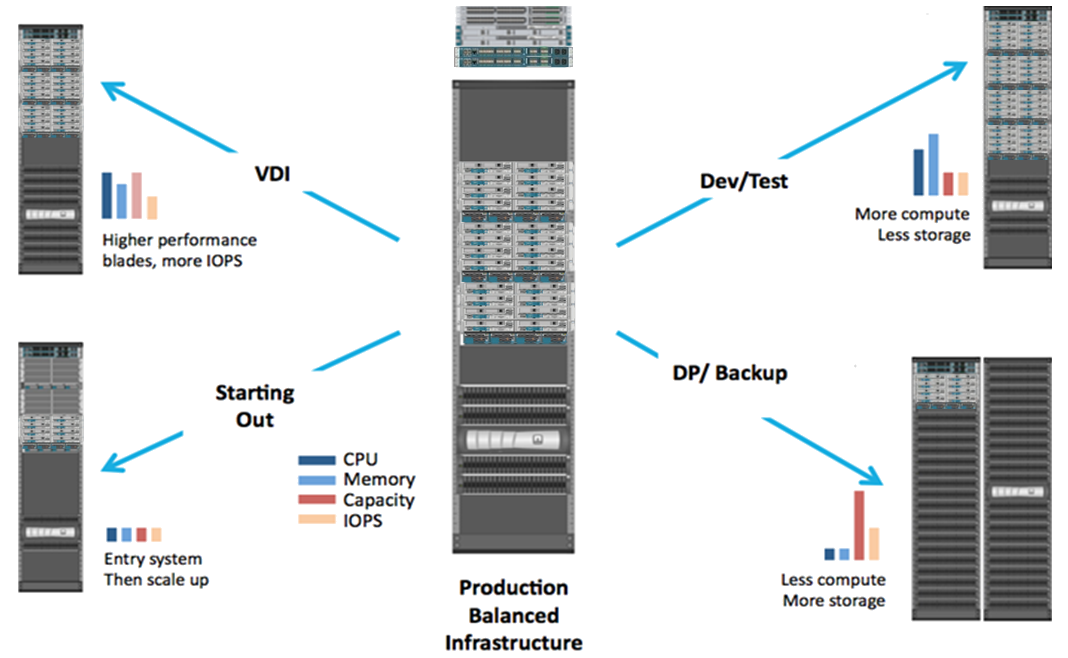

Архитектура FlexPod высокомодульная «pod-подобная». Каждый юнит FlexPod заказчика может варьироваться от изначальной конфигурации, когда FlexPod юнит построен, он может быть легко изменён в размере по потребности заказчика. Он может быть увеличен (добавлением ресурсов) или уменьшен (удалением ресурсов к примеру для добавления ещё одного юнита).


Масштабирование FlexPod

Решение FlexPod может масштабироваться как вертикально, для увеличения производительности и дискового пространства, так и горизонтально, для обеспечения нескольких согласованных развертываний.


Вертикальное масштабирование

Одна из особенностей, выгодно отличающих FlexPod от аналогичных решений, — это возможность масштабирования. В случае со многими предварительно настроенными решениями вам придется нести траты, связанные с существенными ограничениями, тогда как конфигурация FlexPod не является фиксированной. Эталонная архитектура FlexPod служит оптимальной стартовой точкой, одновременно позволяя масштабировать различные ресурсы (вычислительные, сетевые, СХД) при усложнении требований. Основные составляющие элементы FlexPod разработаны как раз с учетом необходимости масштабирования.

Вычислительные системы

Серверную инфраструктуру можно масштабировать, добавляя блейд-серверы UCS-C, UCS-B или и те и другие вместе. Дополнительные серверы становятся частью одного домена управления UCS.

Система хранения данных

Если нужно превысить ограничения изначально установленной СХД, по емкости или вводу-выводу, возможно несколько вариантов.
Модернизация «на месте» при изначальном использовании FAS2240. Шасси FAS2240 преобразуется в стандартную дисковую полку. После добавления контроллера NetApp FAS все сервисы будут работать в прежнем режиме. Нет необходимости полностью заменять систему или переносить данные, что требует серьезных усилий и значительных временных затрат. Известно, что многие администраторы NetApp считают такую возможность большим преимуществом.
Добавление второй СХД. В используемую конфигурацию FlexPod можно добавить вторую СХД NetApp. В качестве второй СХД можно выбрать FAS2240 или любую модель среднего (серия FAS3200) либо корпоративного (серия FAS6200) класса.

Унифицированное подключение

Оборудование, поддерживающее унифицированную сетевую инфраструктуру FlexPod, предназначено для поддержки значительных возможностей масштабирования в базовой конфигурации. К двум модулям расширения, апробированным в решении начального уровня, можно добавить до 16 устанавливаемых в стойку серверов серии C. Чтобы расширить сетевую инфраструктуру для еще большего масштабирования, можно добавить модули расширения, коммутаторы внутреннего соединения и коммутаторы для подключения серверов.

Решение FlexPod начального уровня

Стоимость и масштаб решения FlexPod начального уровня оптимизированы для предприятий, где имеется от 100 до 1000-1500 пользователей. Решение защищает инвестиции заказчика, давая ему возможность приобретать только действительно нужную инфраструктуру, а затем легко и быстро наращивать ее до уровня крупного предприятия, постепенно подключая к ней все новые ресурсы по мере роста потребностей и увеличения рабочей нагрузки.
Решение FlexPod начального уровня впервые включило в свой состав системы начального уровня NetApp FAS 2240, устройства Cisco UCS серии C, коммутаторы Cisco Nexus 5500, расширители матрицы Cisco Nexus 2232 Fabric Extender и решения Cisco UCS 6200 Series Fabric Interconnect.

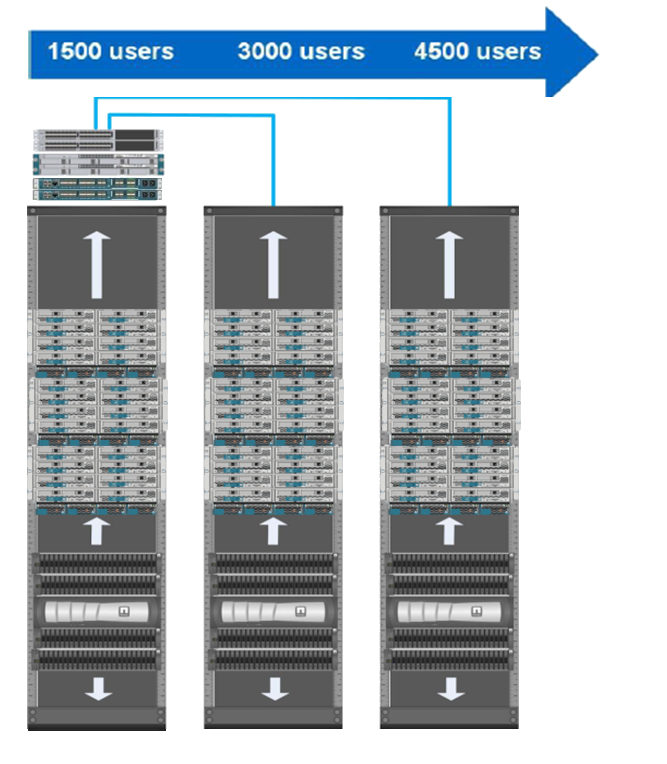

Порты и пропускная способность сетевой инфраструктуры, развернутой при помощи первой конфигурации FlexPod, поддерживают до трех установок FlexPod. Другими словами, в инфраструктуру можно добавить до двух дополнительных установок FlexPod (итого три установки), прежде чем вам потребуется расширить возможности сети.

Техническая поддержка и гарантия

Схема совместной поддержки

Компании Cisco, NetApp и VMware создали новый единый центр поддержки, где специалисты могут воспроизвести ту или иную среду, диагностировать проблемы и оперативно решить вопросы потребителей. Это еще больше укрепляет глобально-совместную модель круглосуточной поддержки, которая была разработана, чтобы предложить потребителям эффективное взаимодействие для обнаружения и разрешения потенциальных проблем, связанных с решением FlexPod для VMware и проектов безопасной многопользовательской архитектуры.

Часто задаваемые вопросы:
Нельзя ли собрать FlexPod самому по запчастям? К примеру, часть оборудования уже есть.
Можно, но такая система не будет называться FlexPod.

Является ли FlexPod чисто маркетинговым брендом?
Именно так, это наклейка на шкафу и не больше.

В чём отличие официального FlexPod’а от собранного самим?
В том, что это не будет считаться FlexPod, а отсюда вытекает следующее:

  1. Техподдержка и гарантийное обслуживание будет осуществляться не как на «FlexPod», а как на отдельные запчасти.
  2. В том, что вам самим нужно всё собрать и потратить время.

Заказ, покупка, тестирование и ввод в эксплуатацию

Вот почему FAQ я разместил до этого пункта. Дело в том, что купить FlexPod можно как одну готовую, настроенную и проверенную коробку. После такой покупки остаётся только вводить в эксплуатацию. Но можно и по запчастям самому собрать. Так вот это зависит от вас самих, готовы ли вы потратить время на настройку и тестирование, и готовы ли вы отказаться от центральной точки входа на техническую поддержку и гарантийное обслуживание.

Преимущества

FlexPod, в том числе решение начального уровня, упрощает развертывание разделяемой инфраструктуры. Компоненты интегрированы и стандартизированы для быстрого, повторяемого и согласованного развертывания. Будучи частью более крупной эталонной архитектуры FlexPod, решение начального уровня устраняет большинство неопределенностей при выполнении следующих действий:

  1. приобретение ресурсов;
  2. планирование дискового пространства и сайзинг;
  3. переход к виртуализации и облаку;
  4. эксплуатация и выделение ресурсов.

FlexPod сокращает время, необходимое для выбора и развертывания новой инфраструктуры. После установки новые приложения и услуги могут быть быстро предоставлены на основе проверенных конфигураций.

Это решение обладает нижеперечисленными преимуществами.

Ускорение развертывание при сниженных рисках. Заранее апробированное решение означает, что FlexPod можно быстро подключить и запустить, ускоряя развертывание приложений при меньшем количестве проблем.
Корпоративные возможности при цене начального уровня. Решение FlexPod начального уровня использует лучшие в своем классе компоненты и предлагает возможности, обычно отсутствующие в других решениях начального уровня. Не понадобится жертвовать производительностью, возможностями масштабирования и эффективностью.
Защита инвестиций. Масштабируемость и гибкость решения FlexPod удлиняет срок его службы. Компоненты можно легко переориентировать в соответствии с изменениями потребностей.
Простота вертикального и горизонтального масштабирования. В отличие от других решений «под ключ», решение FlexPod начального уровня можно наращивать и адаптировать в соответствии с увеличившимися потребностями.
Расширяемость. В отличие от конкурентов, FlexPod может расширяться как горизонтально, так и вертикально. Архитектура FlexPod служит является эталонной, но это не значит что вы не можете от неё отклоняться, — напротив. Т.е. вы можете добавлять или удалять компоненты из системы как без функциональных проблем, так и без потери гарантии в случае «Официального FlexPod». При необходимости отклониться от эталонной архитектуры, необходимо формально получить валидацию, что не является проблемой.

Самодельный FlexPod

Опять таки архитектурные решения доступны всем и каждый может собрать по образу и подобию схему, которая отлажена и оттестирована в лабораториях Cisco и NetApp. Остаётся собрать проверить по готовой документации.

Выводы

Решения FlexPod предоставляет заказчику огромную гибкость и свободу выбора, поддерживая множество гипервизоров и бизнес-приложений. Все это позволяет ускорить распространение частных облаков.
