Уфимская телебашня.

До того, как основным источником связи в России стали вышки сотовых сетей, на территории страны десятки лет существовала другая глобальная инфраструктура беспроводных коммуникаций, до сих пор поражающая воображение своим размахом. Под катом говорим о «проекте 410» — телебашнях СССР, установленных почти в каждом крупном городе.

Телевизионная башня – это опора, на вершине которой устанавливается антенна телевизионного центра. Зона уверенного приема сигналов зависит от высоты расположения передающих антенн, поэтому башни строятся на высоких точках местности и большой высоты. Если для сотовой связи телебашни не несут особой практической пользы (сотовое оборудование можно установить на любое здание), то телевидение в России поддерживается и распространяется в основном с помощью телебашен. С развитием спутникового и кабельного телевидения, практическое значение таких башен снизилось, но они по-прежнему эффективно используются.

Особое значение имеют столичные телебашни, в которых находятся «центры распределения» сигналов со всей страны. Отсюда программы «раздаются» на аналоговые и цифровые передатчики, а затем от антенны к антенне расходятся по стране. Например, в Останкино сигнал приходит из эфирных студий по кабелю. Затем он может отправиться по кабелю в Центр Космической Связи «Медвежьи Озера», где его передадут на спутник, может конвертироваться в цифровую форму и отправить дальше по кабелям, а может передаваться в традиционной аналоговой форме. Сейчас для повышения качества аналоговый сигнал дублируется в цифровом виде.

Важное значение телебашни играют и для метеорологии. На них устанавливается оборудование, с которого поступают данные о профиле температуры и ветра. Поскольку в большинстве городов башни являются самыми высокими сооружениями, на них часто находятся обзорные площадки, а к празднику их украшают красивой подсветкой.
Главная телебашня страны — это не Останкино, как принято считать. Высота «настоящей» главной башни всего 180 метров, но у нее есть одно важное преимущество — ее можно встретить везде. Телевизионные башни СССР, стальные решетчатые конструкции областных радиотелевизионных передающих центров (ОРТПЦ), были не только функциональными и самыми высокими сооружениями советских городов, но и достопримечательностями.

Проект 410

История вышек связи: «главная телебашня страны» - 2
© Panoramio

В городской черте теперь очень редко строят башни под две сотни метров. Антенна сотовой связи — это обычный столб с комплексом приёмопередающей аппаратуры. Чаще всего базовую станцию просто ставят на крышу какого-либо здания, обеспечивая радиус покрытия в 3-5 км. В сельской местности и на больших открытых пространствах красно-белые вышки сотовой связи обычно имеют высоту от 15 до 80 метров (редко – 100 метров).

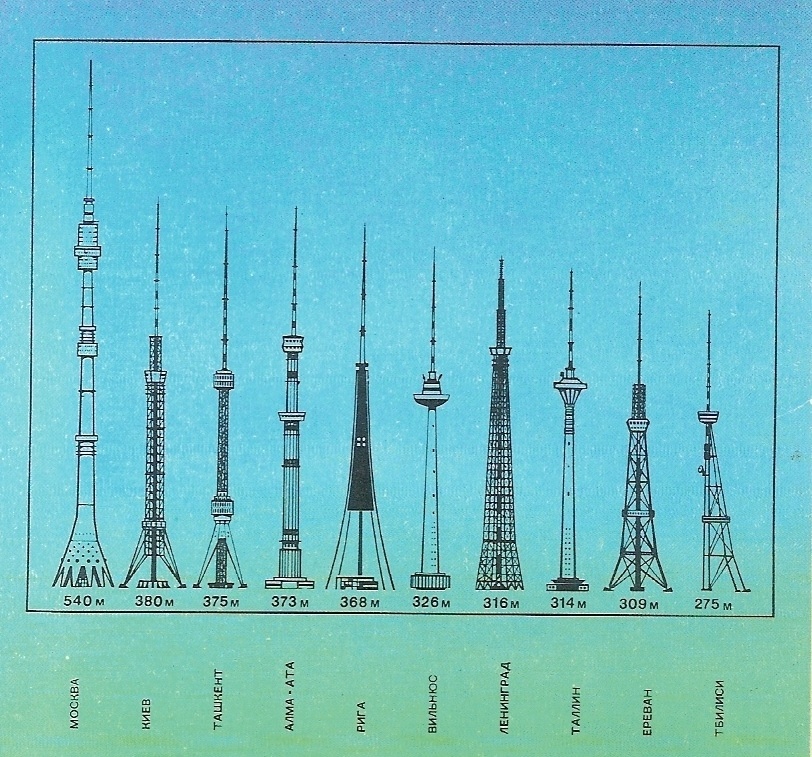

Телебашни обычно гораздо выше. Стальная конструкция, уходящая в облака, ночная подсветка, вид из любой части города — настоящий символ технического прогресса. Башни, ставшие за долгие годы частью облика многих городов, носят утилитарное название «проект 410». Все они были построены в период с 1955 до 1973 год.

История вышек связи: «главная телебашня страны» - 3
(с) ALEX_LESHY

Начинка башни

История вышек связи: «главная телебашня страны» - 4

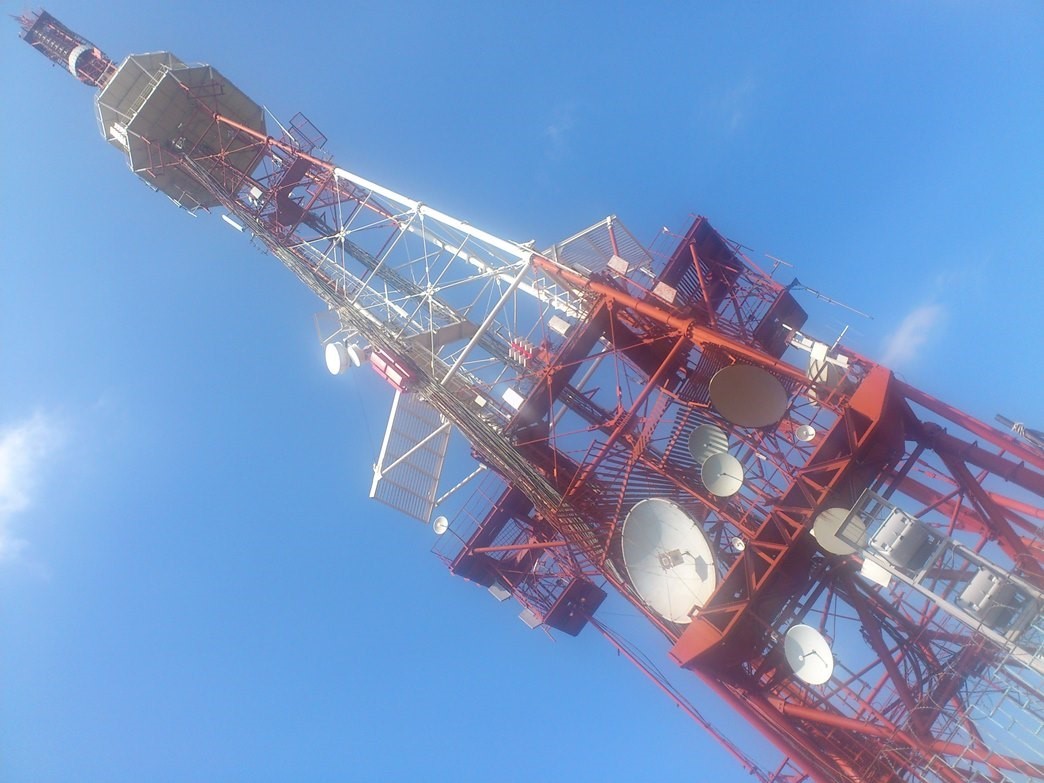

Из чего состоит типичная башня? Верхушка — это шпиль дециметровой антенны. На шпиле и по бокам защитной площадки установлены большие красные фонари системы освещения, предназначенные для предупреждения низколетящих самолетов и вертолетов.
Вся конструкция, от нижних уровней до самого верха, обвешана всевозможным оборудованием. Вибраторы сложения двухпрограммной радиостанции, антенны передатчиков ТВ-диапазонов, полуволновые вибраторы (на FM-диапазон) и многое другое, включая оборудование сотовых операторов (на нижних участках башни, так как большая высота для них не требуется) и спецсвязь ФСБ.

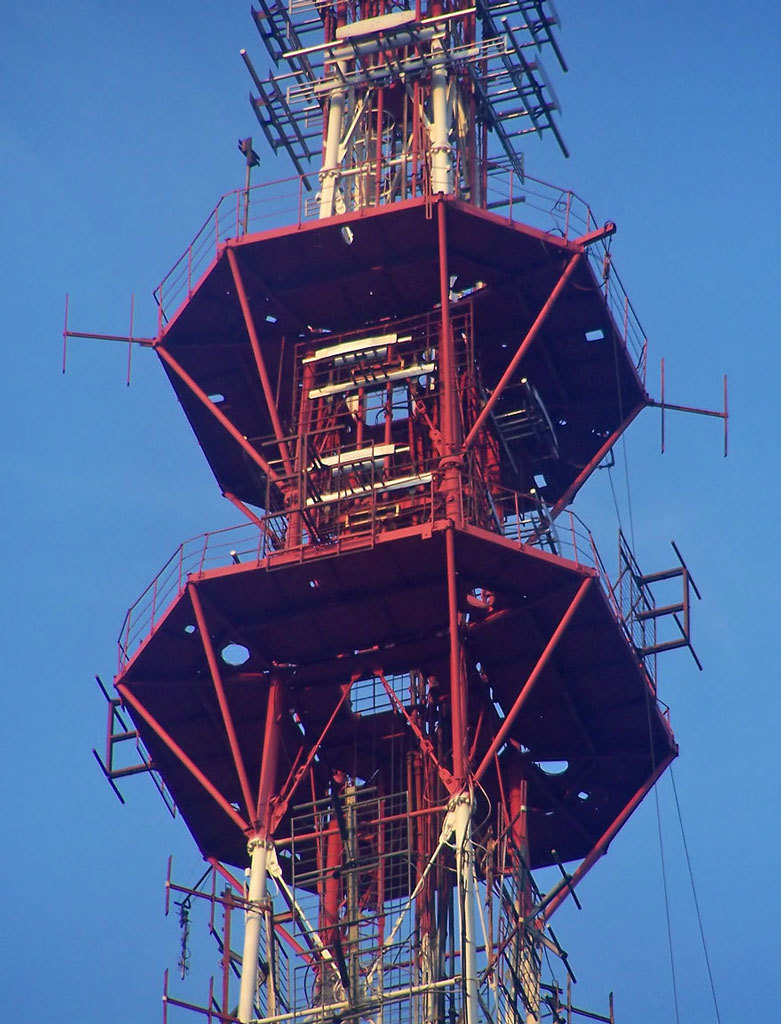

Большая «обзорная» площадка — это защитный зонт от направленного излучения и влияния «открытых» перископических антенн радиорелейных линий (огромные «прожекторы» без стекла). У башен проекта 410 таких площадок должно быть две: на 108 и 120 метрах. В реальности часто делали только одну площадку.

История вышек связи: «главная телебашня страны» - 5
© Radiomap.eu

Работа башни сопровождается ревом мощных вентиляторов, которые нужны для охлаждения теле- и радиопередатчиков. Изначально на некоторых башнях для охлаждения некоторых радиоламп использовались небольшие бассейны.

Уникальные башни

Высота большинства телевизионных башен «проекта 410» — 180 метров. Но были и исключения: от типовых они отличались нижней частью, усеченной до 32 метров, либо обе нижние части были уменьшены и в сумме составляли 64 метра.

В 1980-е в СССР планировали строить более современные и высотные башни, которые могли бы обслуживать города-миллионики (не сразу, так в будущем).

<img src=«habrastorage.org/files/17e/397/d2f/17e397d2f57049d6ab33188b8ca6dd69.jpg»/>
Строительство телебашни в Киеве (высотой 380 метров). Она уникальна тем, что построена без единого болтового или заклепочного соединения — это полностью сварная конструкция.

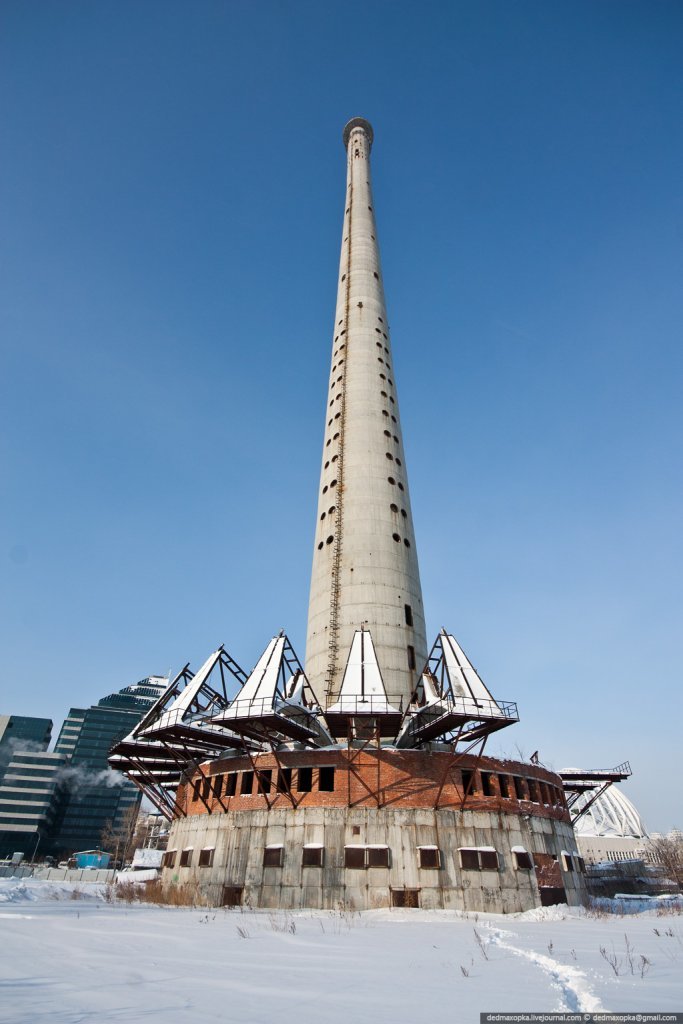

В 1983 году началось строительство самой большой в Азии телебашни в Свердловске (Екатеринбург). Ее высота должна была составить 400 метров, но в 1991 году строительство башни остановили на высоте 219 метров. Объект до сих пор стоит недостроенным.

История вышек связи: «главная телебашня страны» - 6
© «ФедералПресс»

Современный проект спасения башни в Екатеринбурге:

История вышек связи: «главная телебашня страны» - 7
© Алексей Шахов

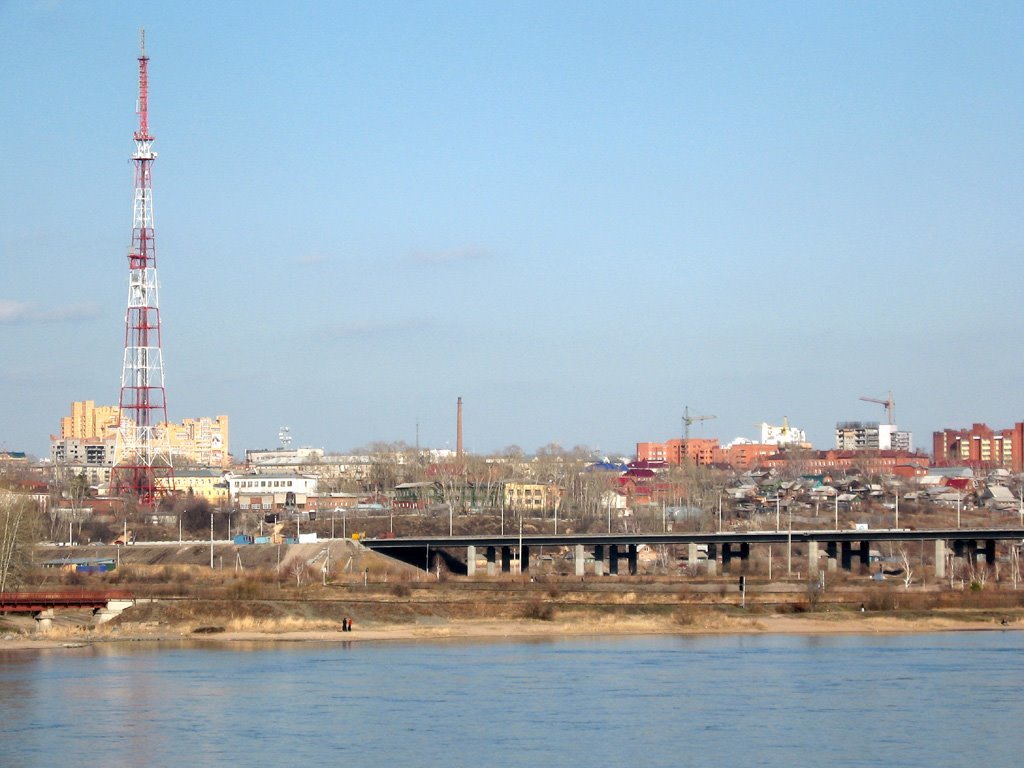

Другую уникальную башню, высотой более 300 метров, должны были построить в Иркутске, но с развалом СССР строительство завершили на отметке в 60 метров.

История вышек связи: «главная телебашня страны» - 8
(с) Panoramio

Сейчас в Иркутске действует типовая телебашня.

Новороссийск – еще один город, в котором до сих пор стоит и функционирует уникальная телебашня.

История вышек связи: «главная телебашня страны» - 9
(с) drive2.ru
260-метровую башню в Новороссийске с большим трудом закончили строить в 1996 году.

Не все огромные башни появлялись только в крупных городах. Кыштым — город областного подчинения в Челябинской области России. Население — 37 809 человек.

История вышек связи: «главная телебашня страны» - 10
(с) AIDAPOSHEL

Кыштымская телебашня — 211 метров. Монтаж с «нуля» до 161 метра был выполнен в 1983 году. Предпоследние 52 метра устанавливали с помощью вертолета. Последний блок башни представляет собой цельную конструкцию — это 24-х метровый шпиль весом в 7,5 тонн.

Златоуст — город в Челябинской области России. Административный центр Златоустовского городского округа. Население составляет 169 057 человек (на 2016 год).

История вышек связи: «главная телебашня страны» - 11
(с) MAXSA1979

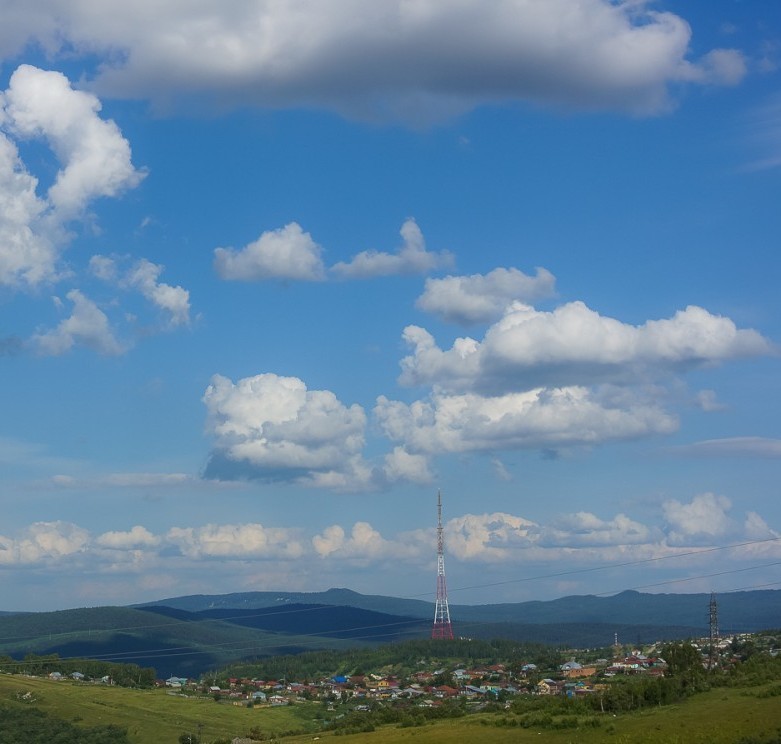

Вышка в Златоусте стоит на горе Бутыловка (высота горы 587 метров над уровнем моря). А высота самой башни 210 метров.

Одна из нестандартных башен проекта 410 построена в Челябинске с 1956 по 1958 год.
(с) radiomap.eu

Высота 196 метров. Вес телевизионной башни без дополнительного оборудования — 240 тонн. С антеннами, кабелями и вспомогательными приспособлениями — 320 тонн.
Юрюзань. 213 метров, масса объекта — 460 тонн.

История вышек связи: «главная телебашня страны» - 12
Юрюзань — город в Челябинской области. Население составляет 11 908 человек.

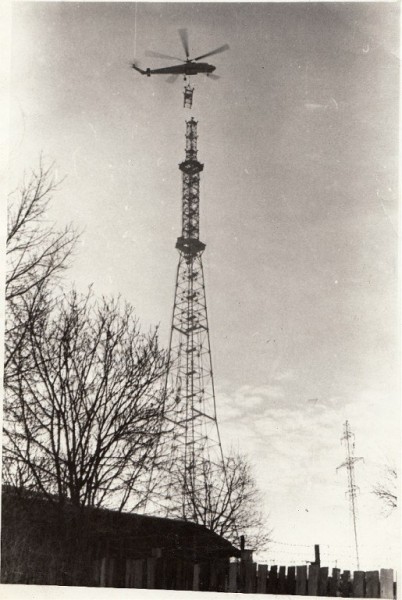

Процесс установки элемента башни с помощью вертолета:

История вышек связи: «главная телебашня страны» - 13

Башни проекта 410 были возведены в более чем ста областных центрах. Исключения: Москва, Ленинград, несколько краевых и республиканских центров, где строили уникальные башни более 200 метров высотой.

Жизнь и смерть телебашни

В последние годы часто можно услышать о готовящем сносе телевышек. Башни, которые уже 50 лет назад строились не по последнему слову техники, приходят в негодность. При достаточном уходе эти конструкции простоят ещё многие десятки лет, но их поддержание требует средств. Кажется, что в 2016 году можно положиться на ретрансляторы/спутники, кабельную связь и минисоты, но в ряде случаев эти башни оказываются выгоднее любых других способов вещания и передачи информации. Даже несмотря на постепенное ветшание конструкции под воздействием коррозии, башни простоят долгие годы. Установленное на них оборудование исправно функционирует десятки лет. Без телебашен во многих регионах и областных центрах без них удалось бы поддерживать мобильную связь, но телевизионный сигнал – нет.

Новые технологии не сразу добираются до удаленных регионов, так что в ближайшие десятилетия необходимость использовать привычные телевышки не исчезнет.
