В мире можно встретить много интересных башен связи — с конструктивной и эстетической точек зрения. О них под «катом».

Башни сотовой связи — самый распространённый класс несущих конструкций в мире телекоммуникаций. Это связано с тем, что для устойчивого покрытия приходится создавать целую сеть из многочисленных базовых станций (причём, в городах их еще больше, чем на открытых территориях). Плюс ко всему многие операторы создают собственную инфраструктуру, «дублируя» зоны покрытия. В итоге города всё плотнее наполняются такими конструкциями.

С инженерной точки зрения, существует три вида башен:

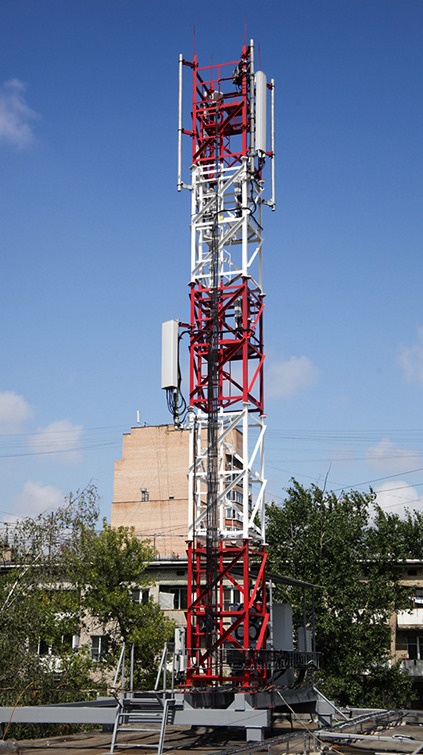

  • Каркасные. Это объёмные решётчатые конструкции — свободностоящие башни. Обладают высокой ветроустойчивостью и грузоподъёмностью.
    История вышек связи 2: формы и виды - 2

    История вышек связи 2: формы и виды - 3

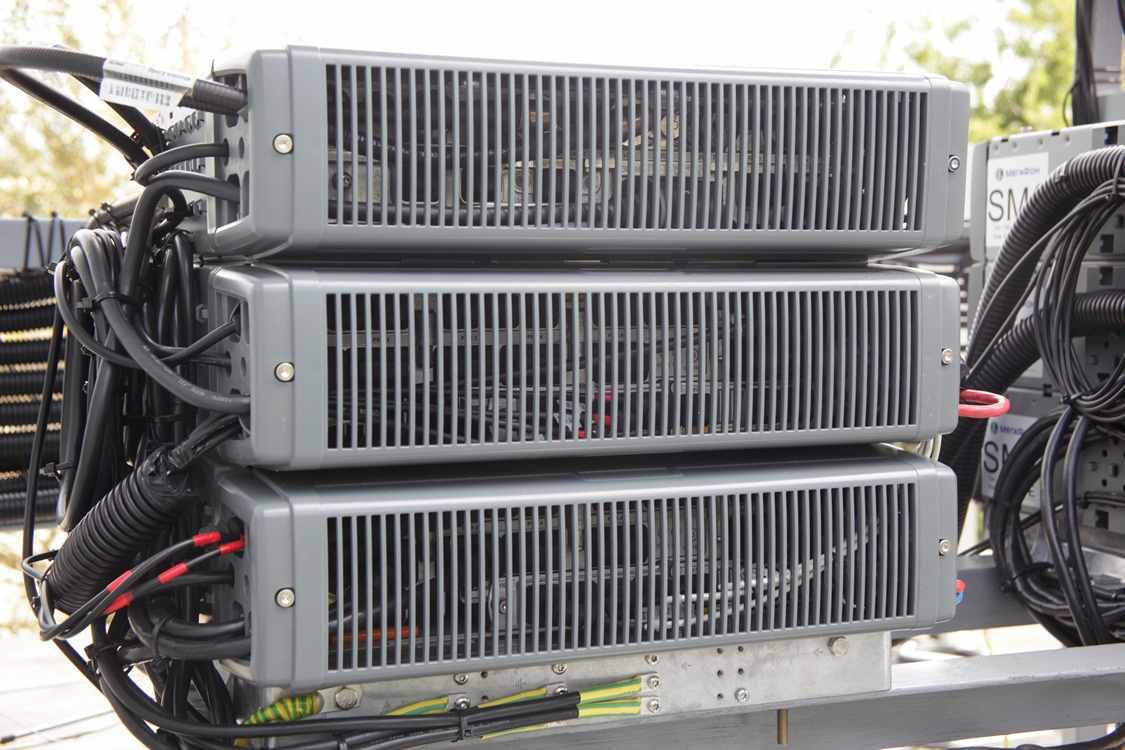

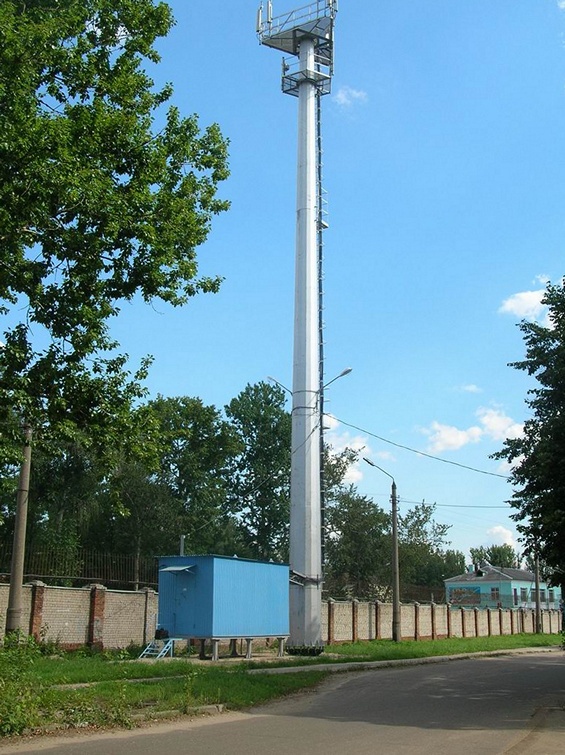

  • Мачтовые. По сути, представляют собой столб, на котором закреплены антенны и, иногда, системные модули (такие «коробки», которые отвечают за приём и передачу данных отдельно по каждому стандарту — GSM, CDMA, LTE).

    История вышек связи 2: формы и виды - 4

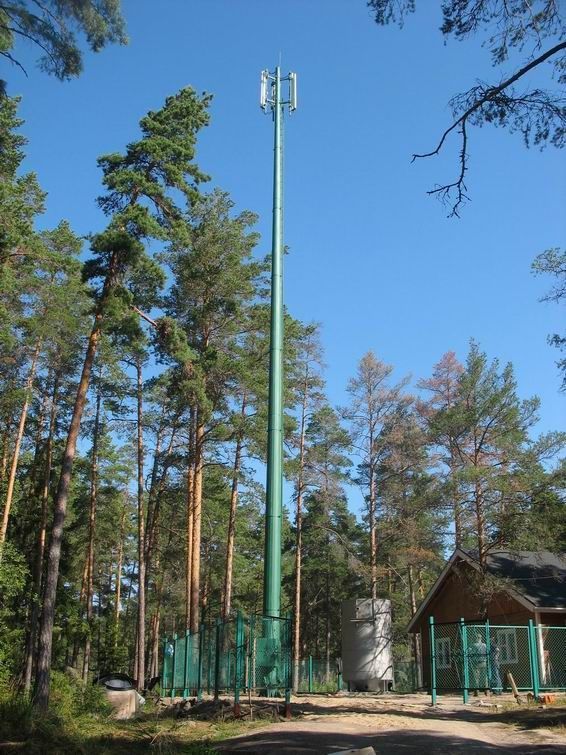

    Эти вышки — самые дешёвые в изготовлении и монтаже, обычно их ставят там, где мало свободного места или есть ограничения на предельную высотность конструкций.

    История вышек связи 2: формы и виды - 5

    История вышек связи 2: формы и виды - 6

    История вышек связи 2: формы и виды - 7

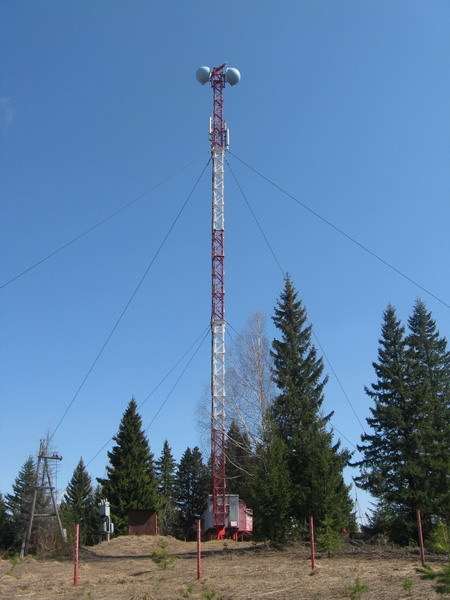

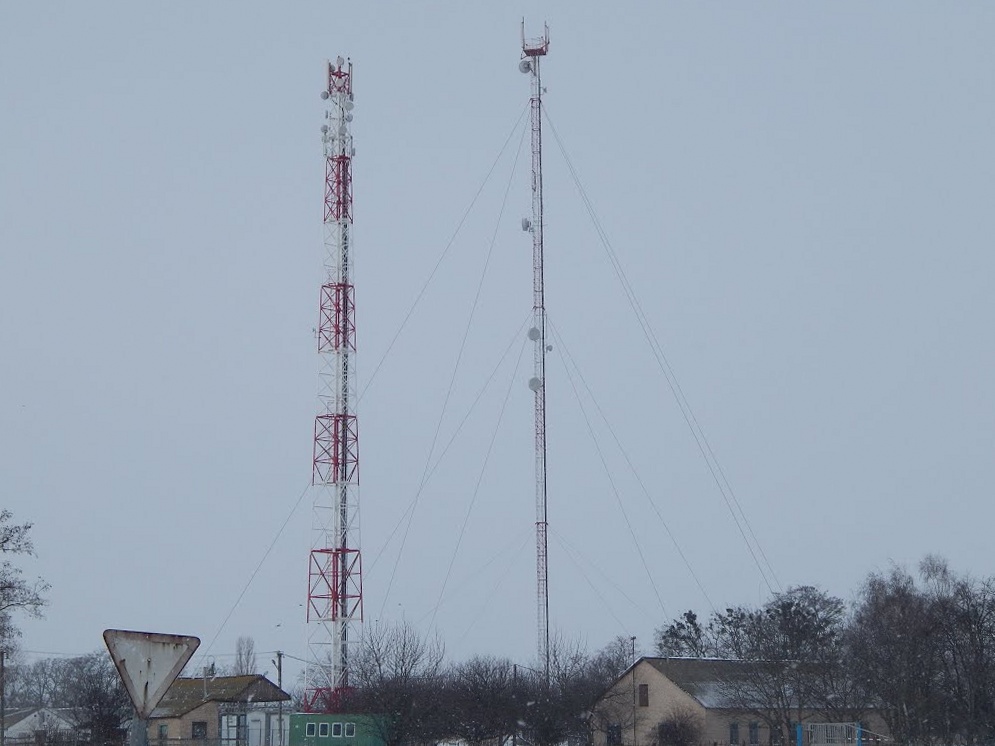

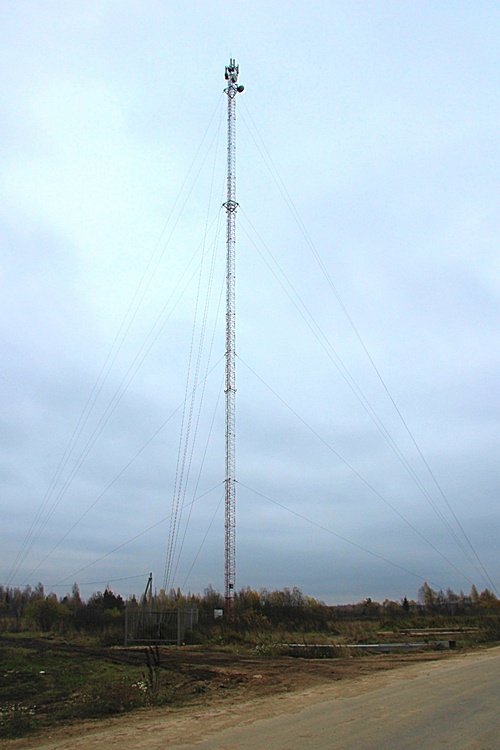

  • С оттяжками. Это высокие мачтовые и узкие каркасные вышки. Устойчивость им придаёт система растяжек. Такие вышки позволяют относительно дёшево размещать антенны на большой высоте, но при этом они, формально, занимают очень большую площадь, очерчиваемую растяжками. Поэтому их обычно ставят в промзонах или за пределами городской черты, в сельской местности. Кроме того, благодаря своей высоте такие вышки часто выполняют функцию ретрансляторов.
    История вышек связи 2: формы и виды - 8

    История вышек связи 2: формы и виды - 9

    История вышек связи 2: формы и виды - 10

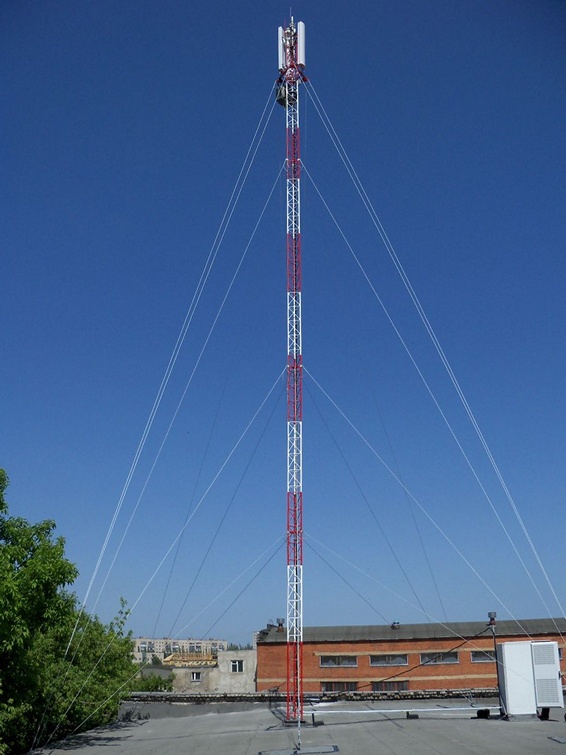

    Eсть и очень компактные версии вышек с оттяжками. Обычно их возводят на крышах зданий, где по каким-то причинам нельзя поставить свободностоящую башенку.

    История вышек связи 2: формы и виды - 11

    История вышек связи 2: формы и виды - 12

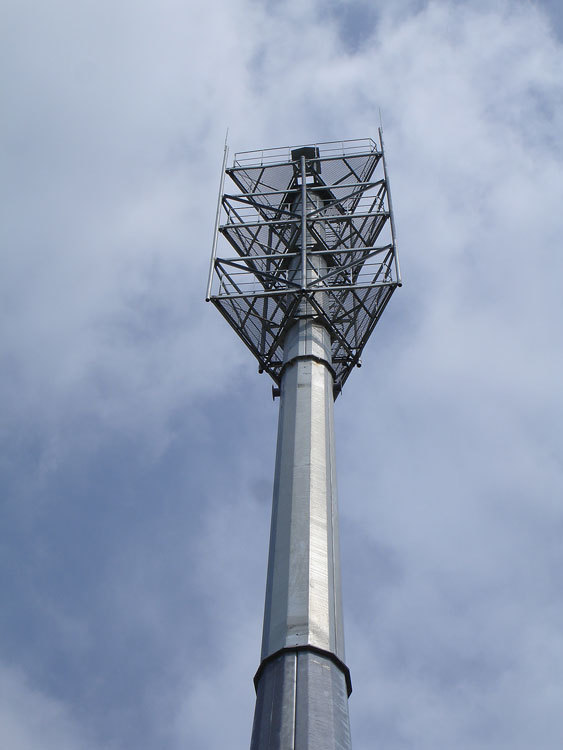

Конечно, внутри каждого из описанных видов есть масса вариаций. Например, мачтовые вышки изготавливаются из труб постоянного диаметра или постепенно сужающихся к вершине. Ради увеличения жёсткости на изгиб и кручение, столб вышки может представлять собой не цилиндр или конус, а многогранник:

История вышек связи 2: формы и виды - 13

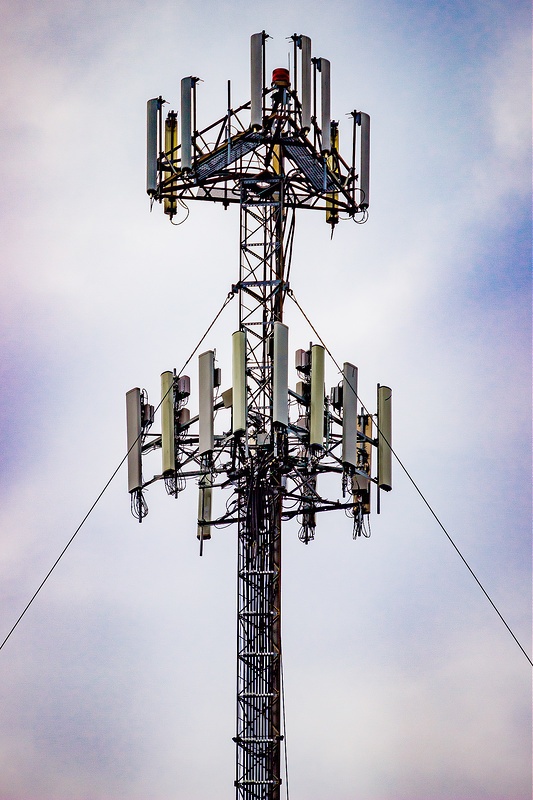

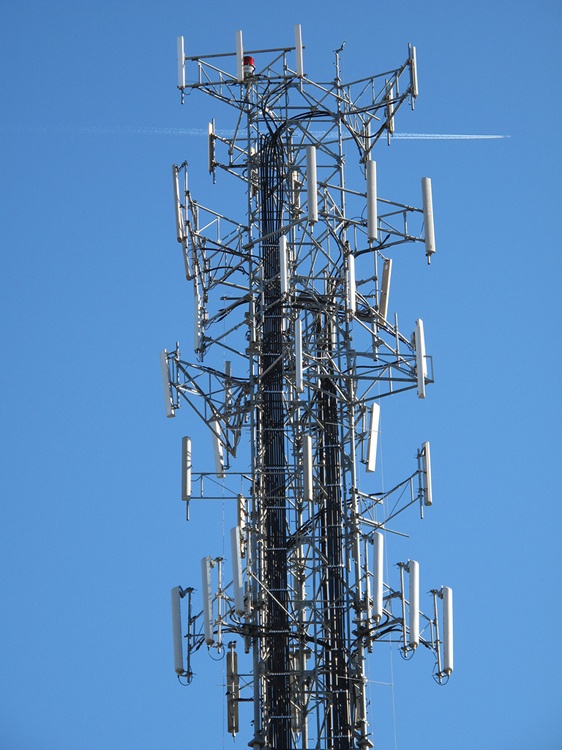

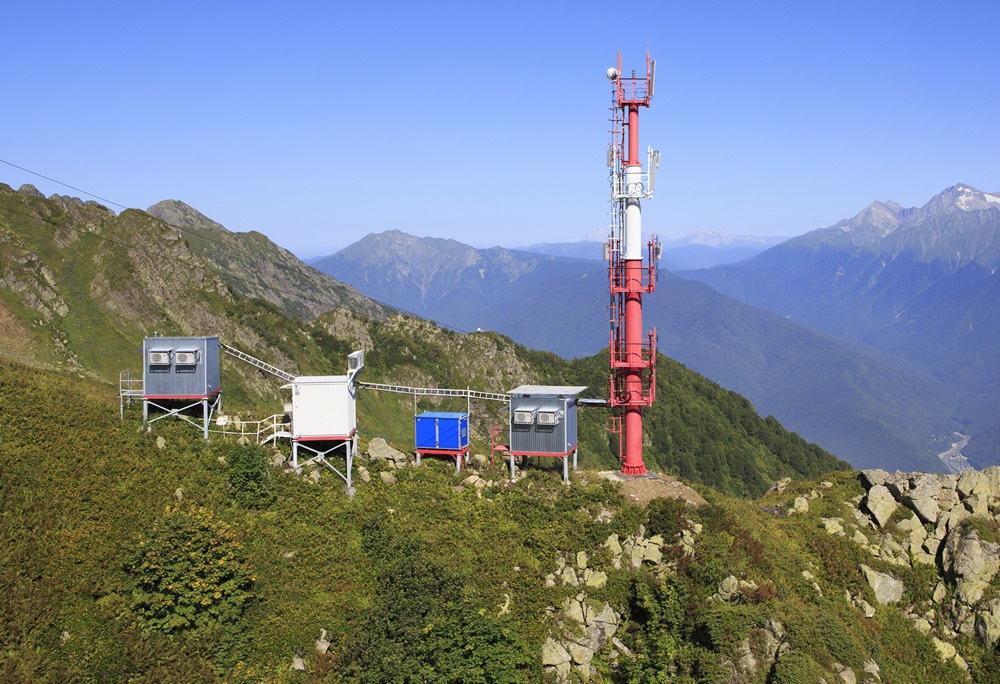

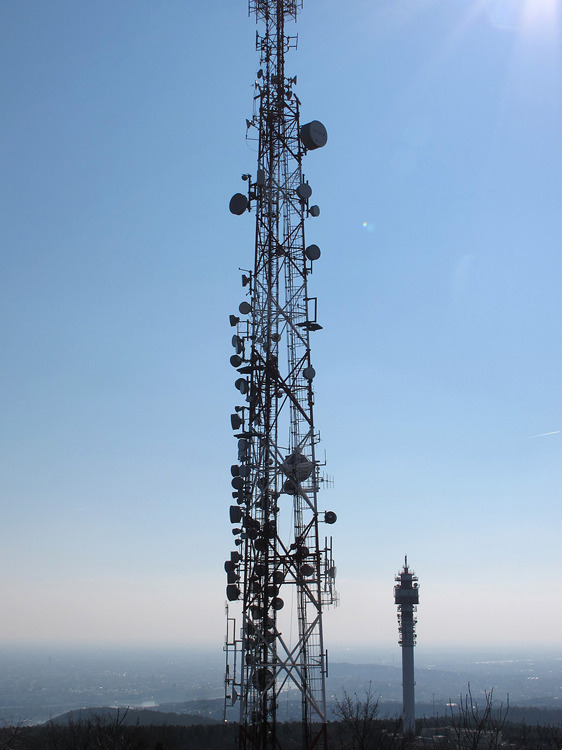

Антенны и прочее оборудование размещается по всей мачте или только на верхушке, в виде «люстры».

История вышек связи 2: формы и виды - 14

История вышек связи 2: формы и виды - 15

История вышек связи 2: формы и виды - 16

История вышек связи 2: формы и виды - 17

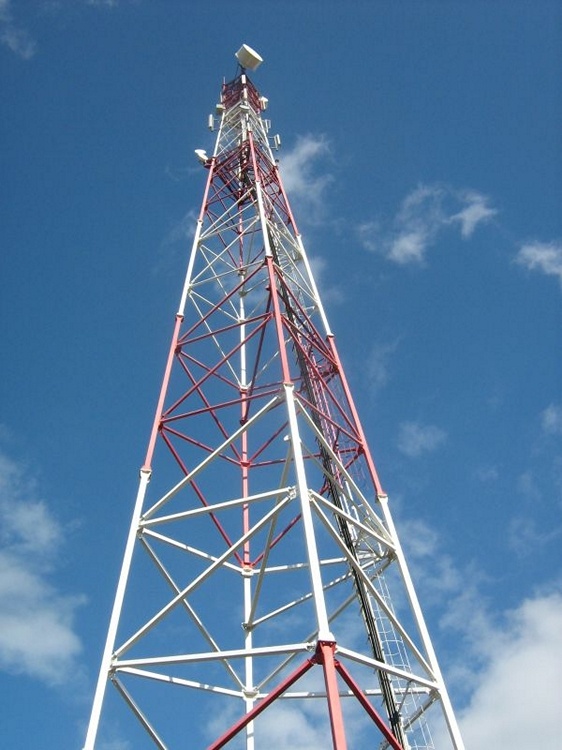

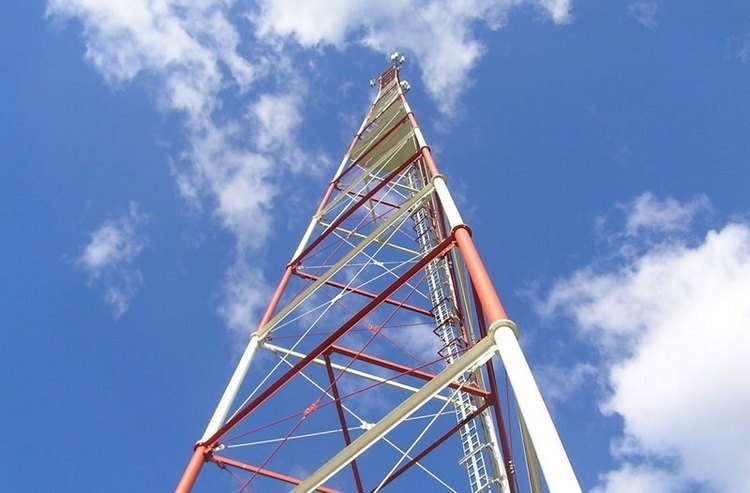

Каркасные вышки бывают в сечении квадратными или треугольными, в зависимости от требуемой грузоподъёмности, устойчивости и условий на местности.

История вышек связи 2: формы и виды - 18

История вышек связи 2: формы и виды - 19

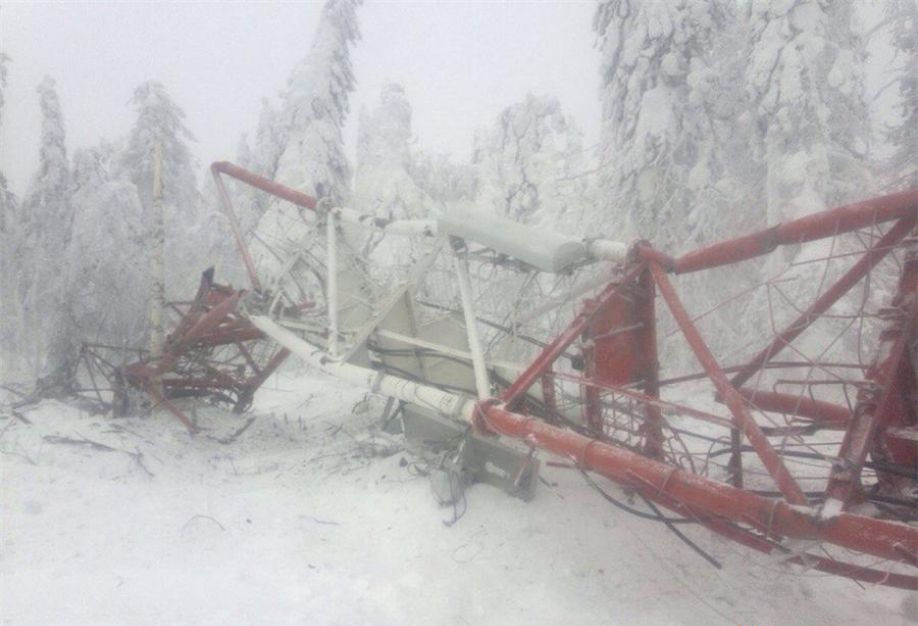

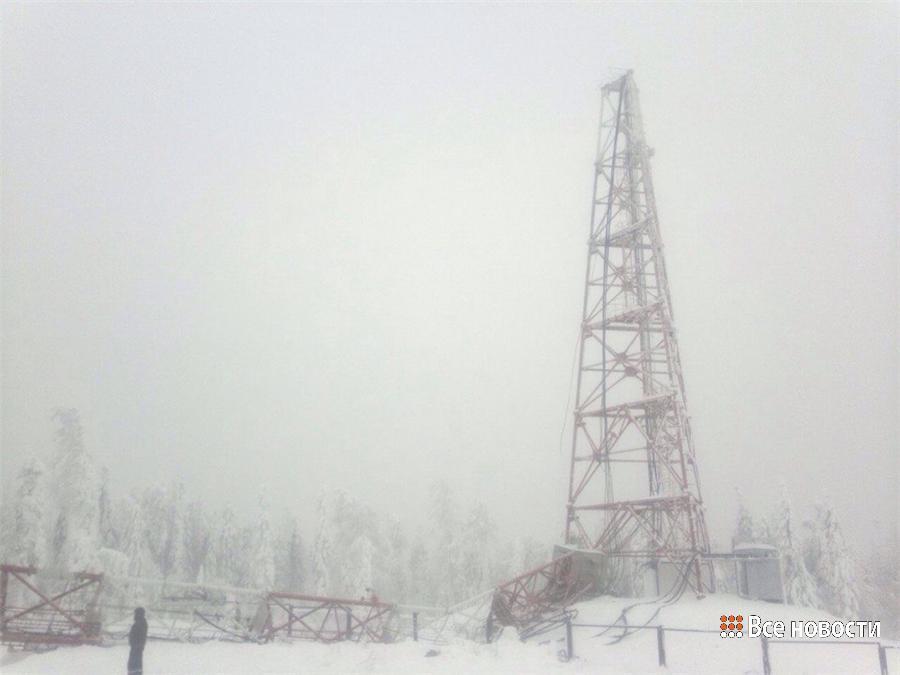

И даже, казалось бы, устойчивые башни могут усиливаться растяжками, потому что сильные ветры способны свалить достаточно мощные вышки:

История вышек связи 2: формы и виды - 20

История вышек связи 2: формы и виды - 21
© V-Tagile.ru

Экзотика и эстетика в мире вышек связи

Как ни крути, а вышки сотовой связи выглядят слишком урбаниcтично и часто портят своим нарочито техническим видом панораму природы или архитектурный ансамбль. Поэтому за рубежом всё чаще пытаются замаскировать мачты и башни. Иногда очень изобретательно!

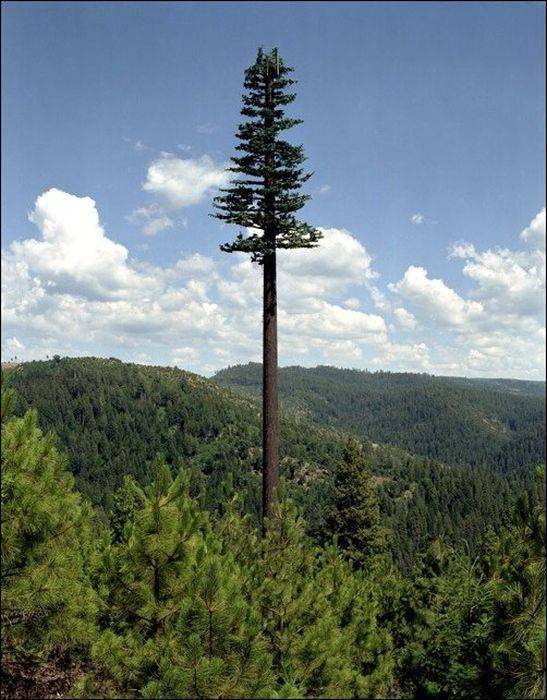

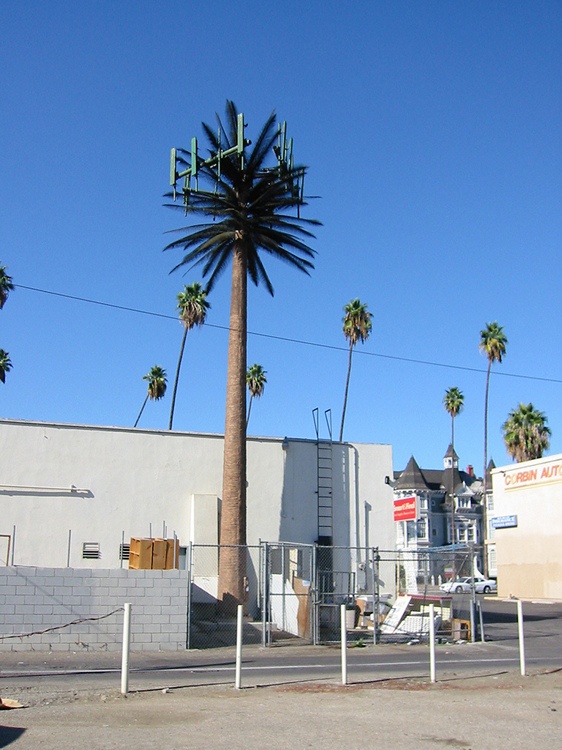

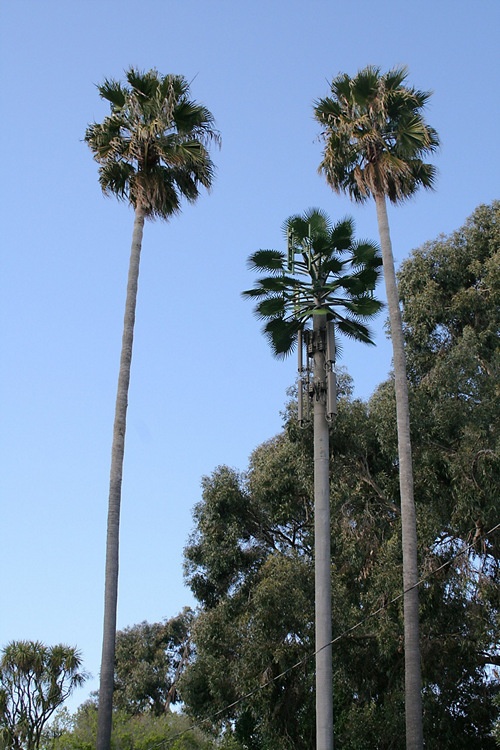

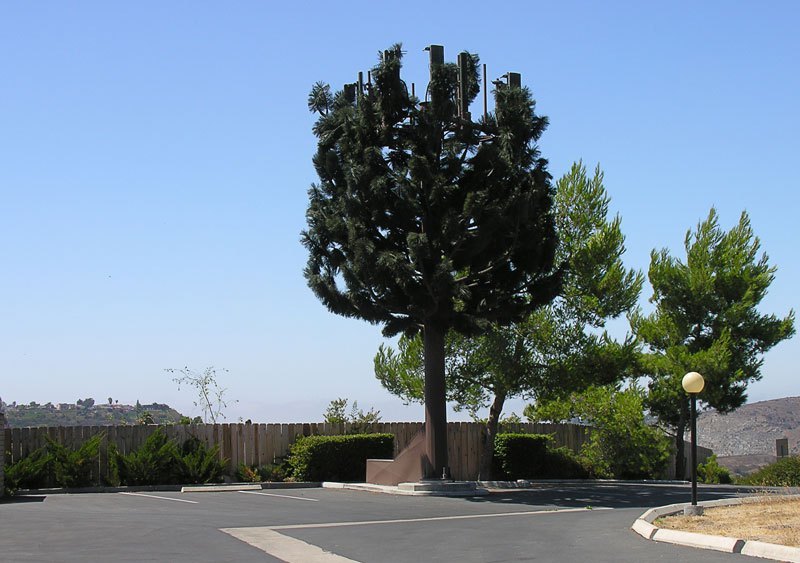

Когда нужно замаскировать столб сотовой связи, первым в голову приходит дерево. Народная мысль по всему миру работает в том же направлении:

История вышек связи 2: формы и виды - 22

История вышек связи 2: формы и виды - 23

История вышек связи 2: формы и виды - 24

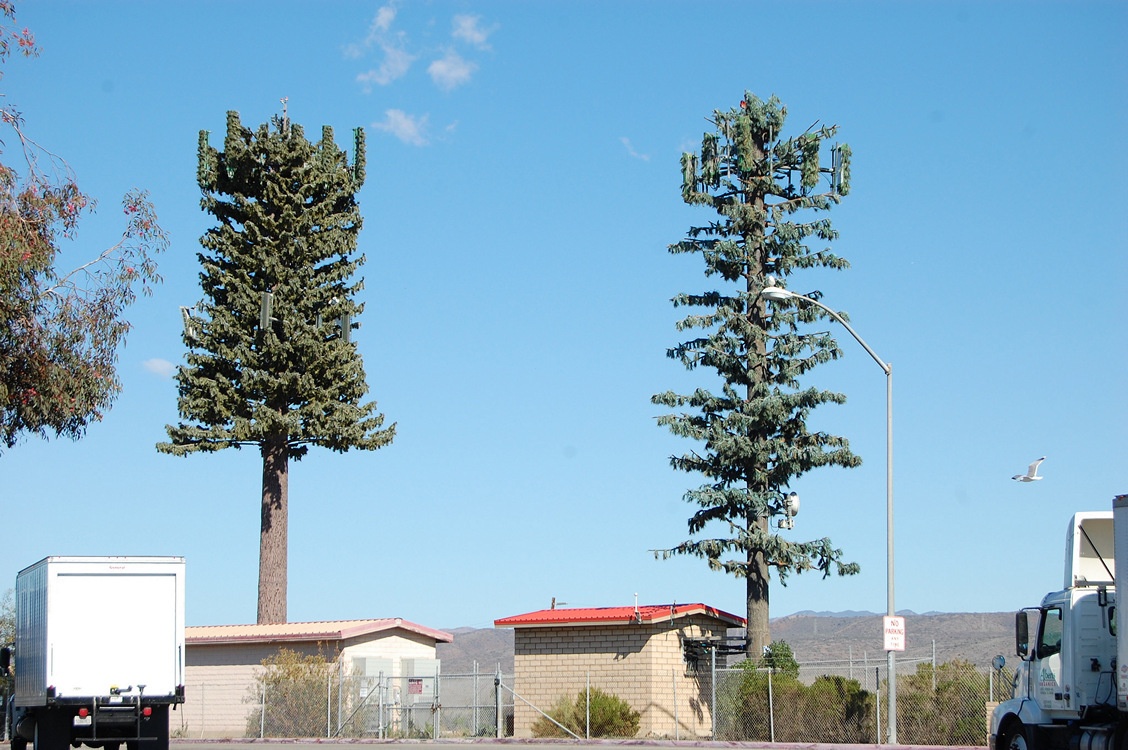

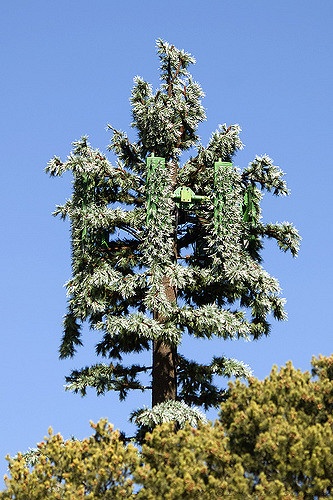

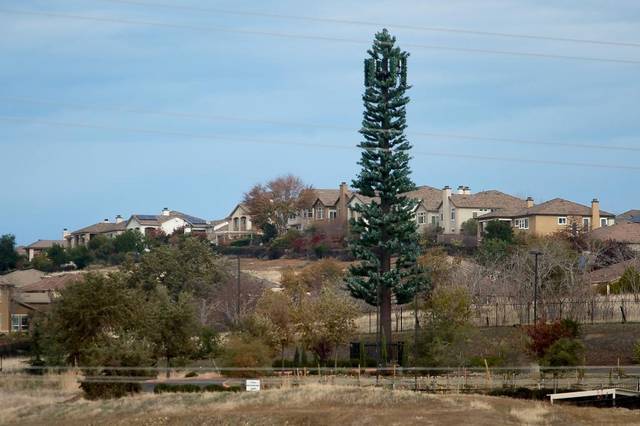

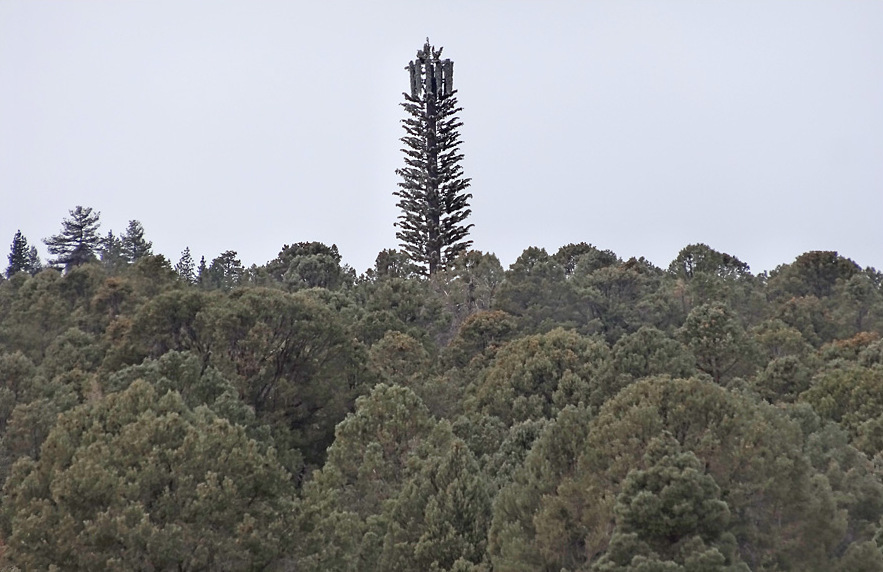

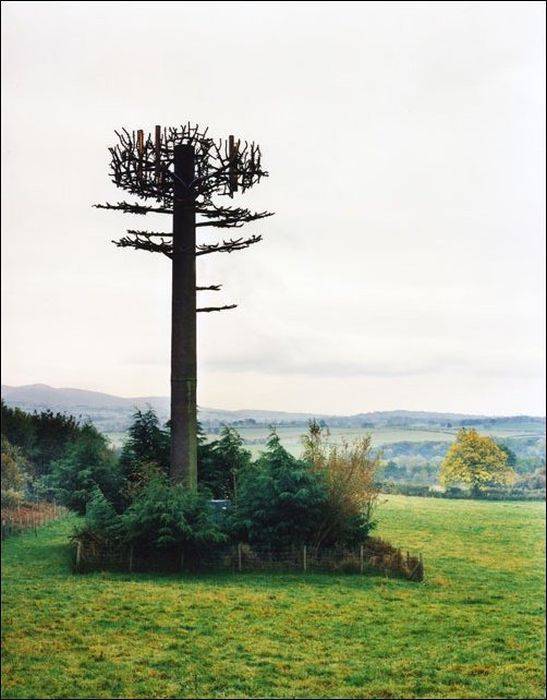

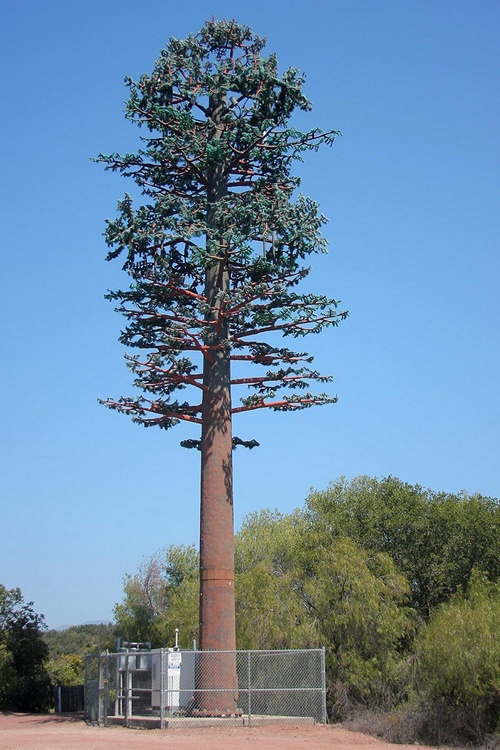

Конечно, пальмы в Росси выглядели бы слишком экзотичнo. У нас есть более привычные решения, которые заодно позволяют навесить антенны и системные модули по всему столбу:

История вышек связи 2: формы и виды - 25

История вышек связи 2: формы и виды - 26

История вышек связи 2: формы и виды - 27

История вышек связи 2: формы и виды - 28

История вышек связи 2: формы и виды - 29

История вышек связи 2: формы и виды - 30

История вышек связи 2: формы и виды - 31

История вышек связи 2: формы и виды - 32

История вышек связи 2: формы и виды - 33

История вышек связи 2: формы и виды - 34

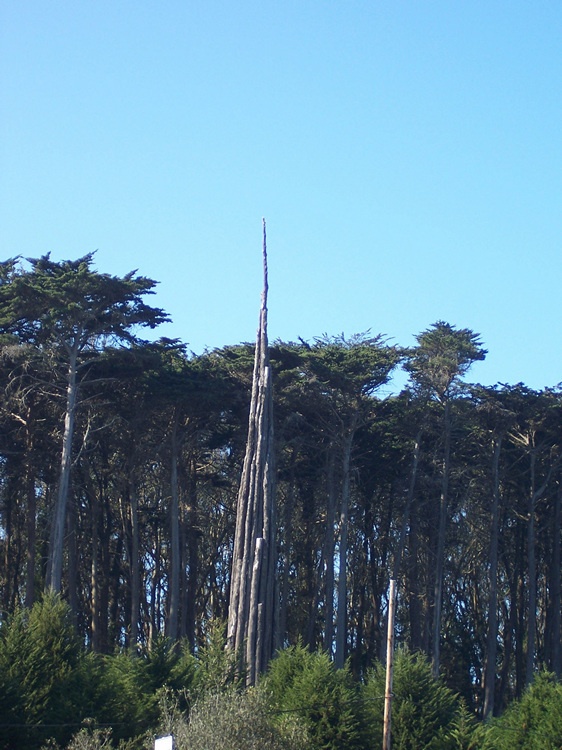

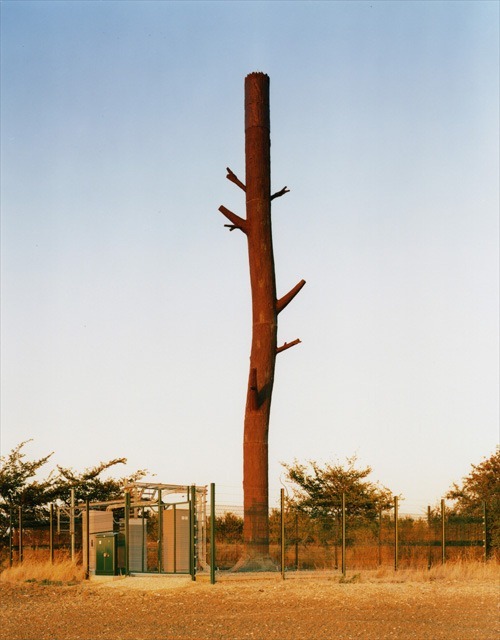

При желании, можно выдать мачту сотовой связи за сухостой или некую природную инсталляцию:

История вышек связи 2: формы и виды - 35

История вышек связи 2: формы и виды - 36

Даже в каменистой пустыне есть варианты:

История вышек связи 2: формы и виды - 37

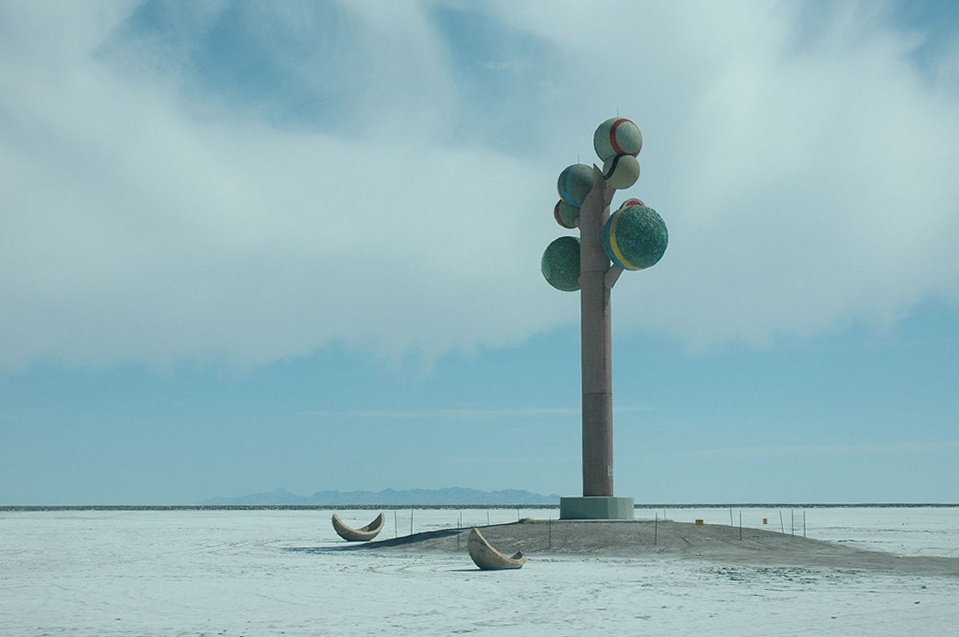

В конце концов, можно придать вышке футуристический вид по мотивам флоры:

История вышек связи 2: формы и виды - 38

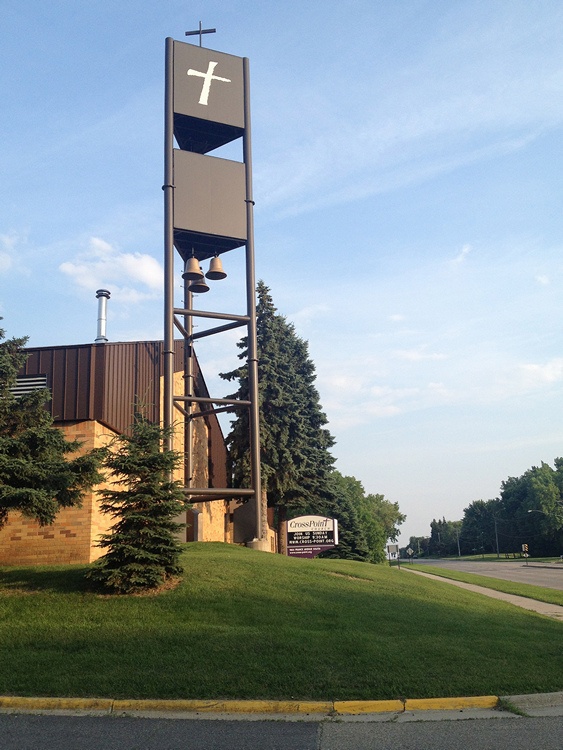

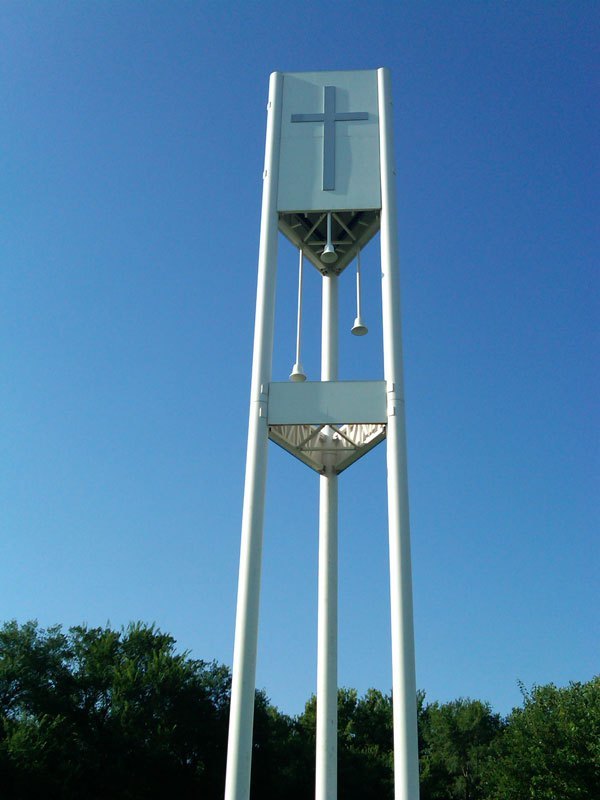

Если мачты легко можно замаскировать под деревья, то что делать с башнями? Можно выдавать их за колокольню:

История вышек связи 2: формы и виды - 39

История вышек связи 2: формы и виды - 40

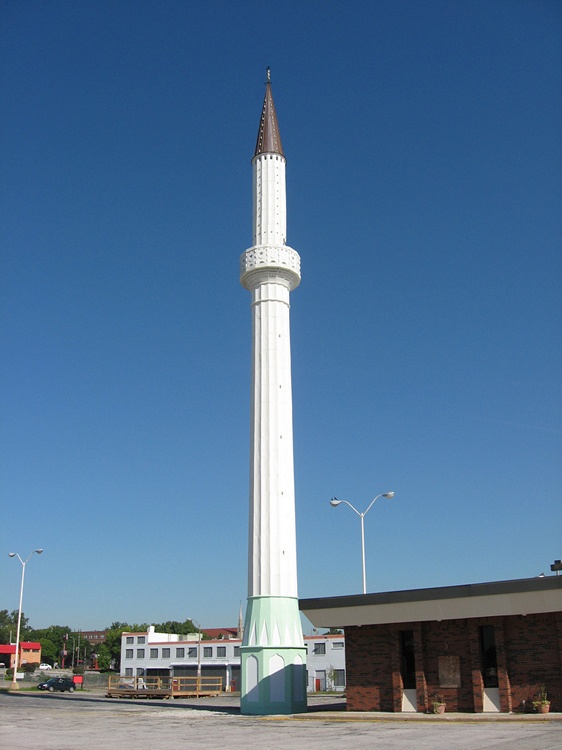

минарет:

История вышек связи 2: формы и виды - 41

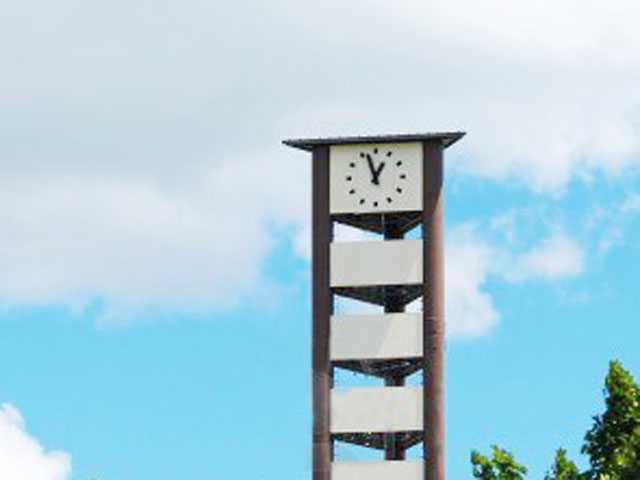

башенные часы:

История вышек связи 2: формы и виды - 42

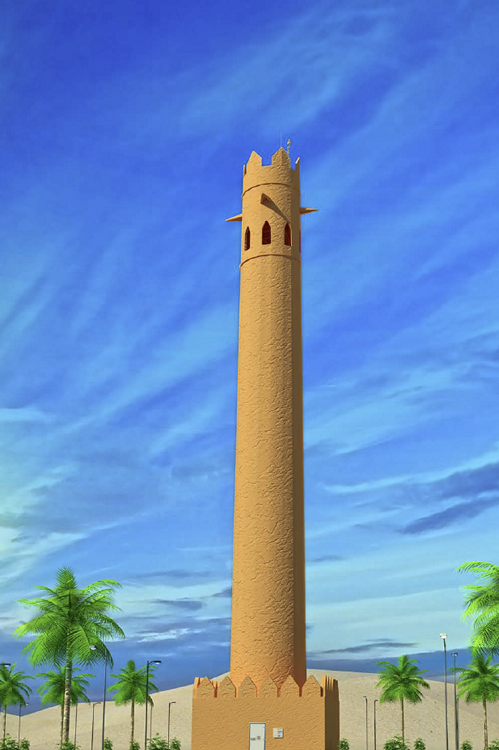

башенку в восточном стиле:

История вышек связи 2: формы и виды - 43

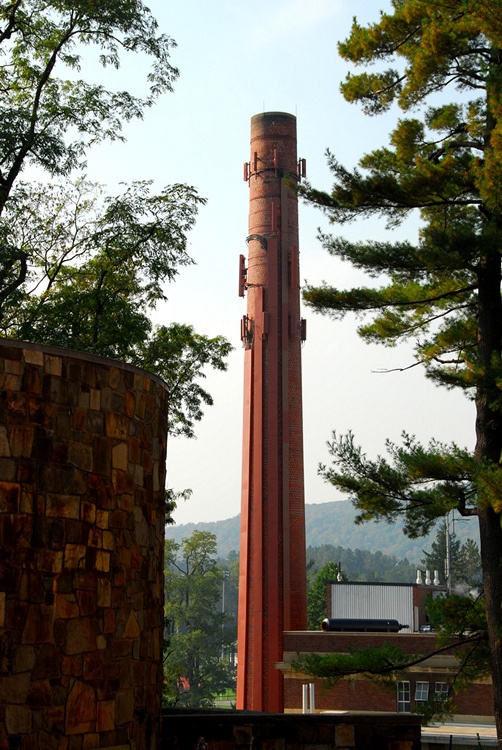

или даже олдскульную кирпичную трубу котельной:

История вышек связи 2: формы и виды - 44

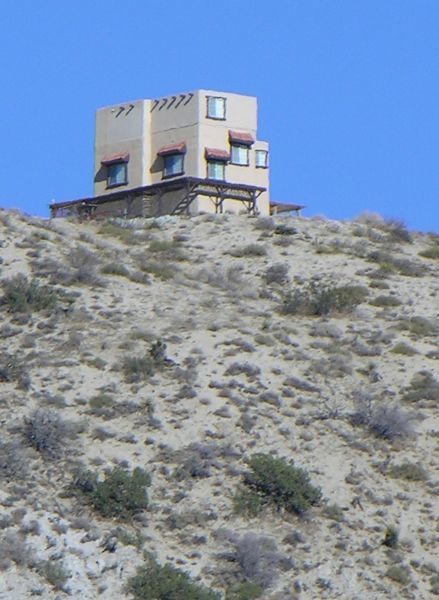

Кто-то не поленился построить вокруг вышки связи «фейковый» дом:

История вышек связи 2: формы и виды - 45

Идея на заметку тем, кто монтирует вышки в горах: их можно выдать за большие валуны или маленькие скалы:

История вышек связи 2: формы и виды - 46

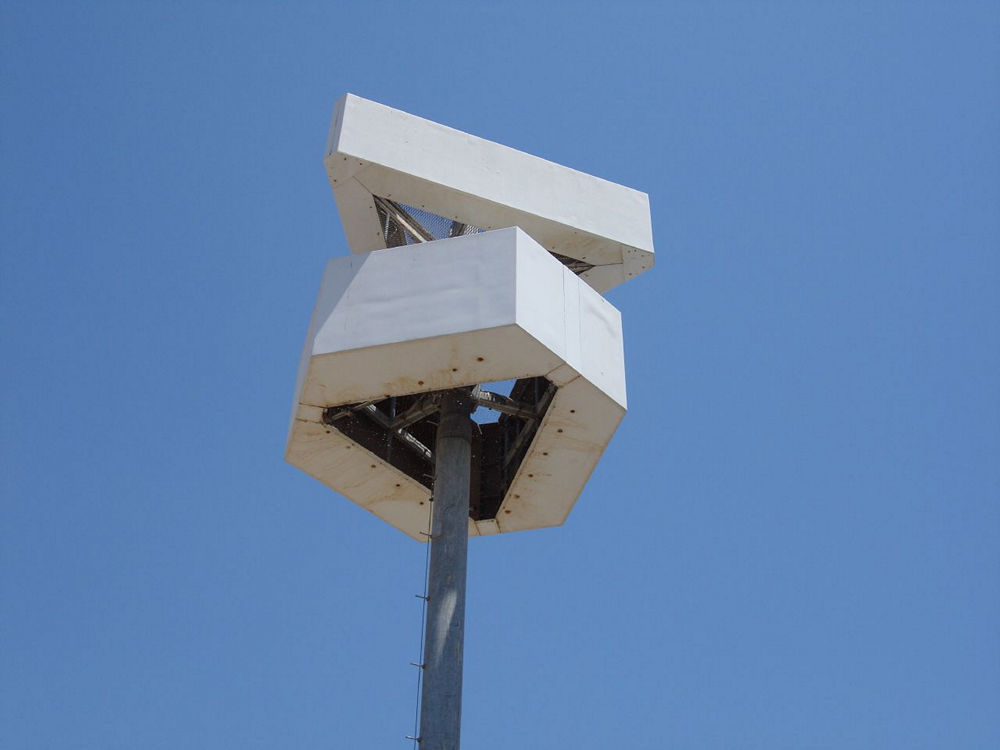

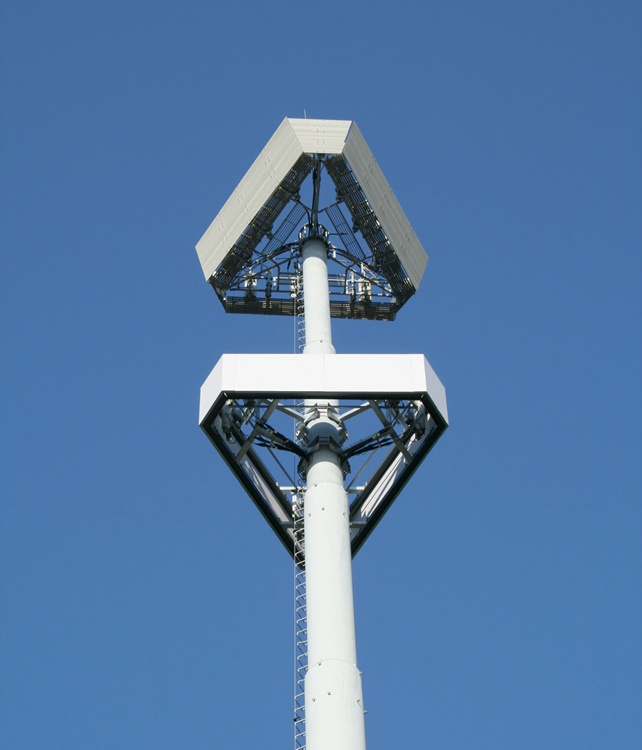

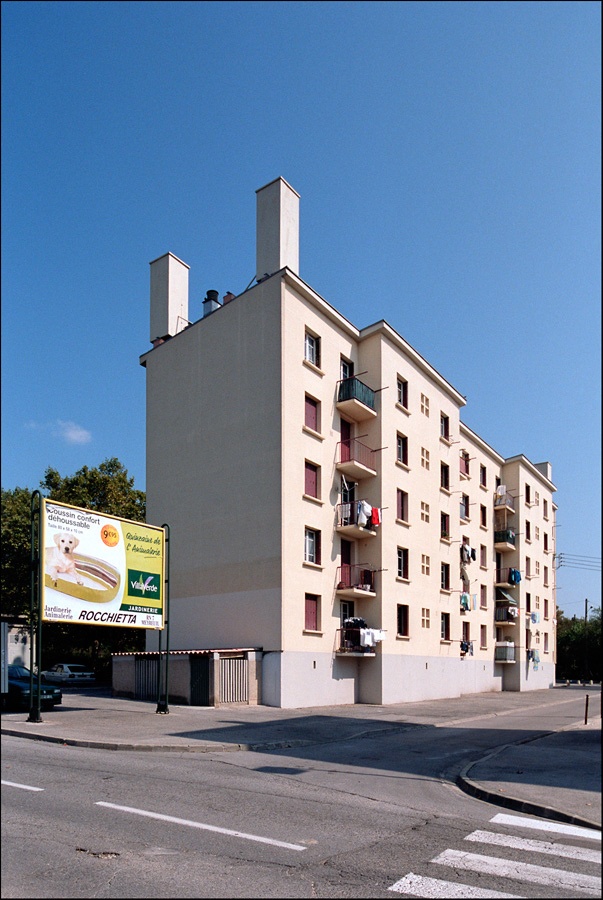

А можно вообще просто обшить антенны коробами:

История вышек связи 2: формы и виды - 47

История вышек связи 2: формы и виды - 48

История вышек связи 2: формы и виды - 49

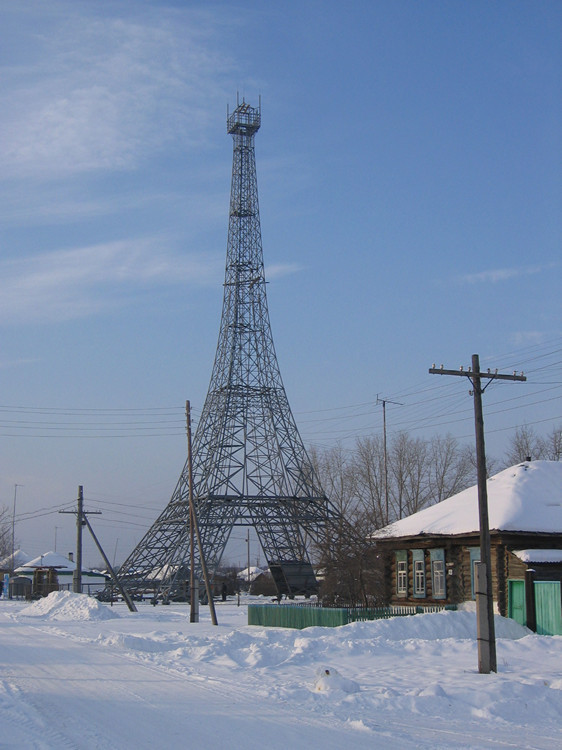

Красивым, но очень непрактичным путем пошли жители посёлка Париж в Челябинской области. В качестве вышки сотовой связи они возвели у себя 50-метровую копию Эйфелевой башни.

История вышек связи 2: формы и виды - 50

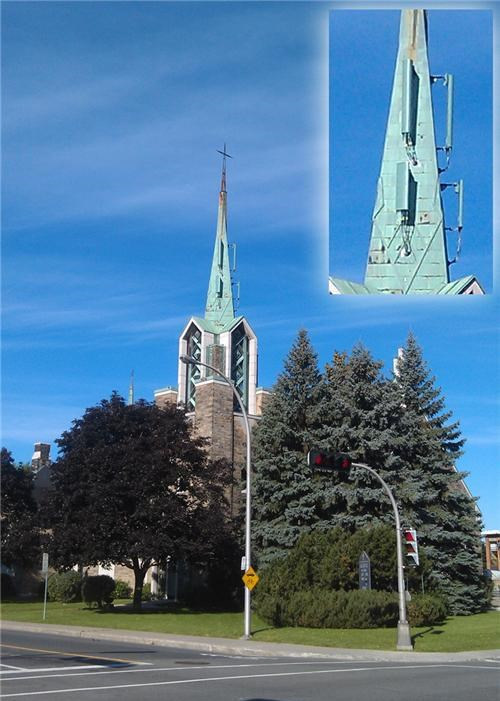

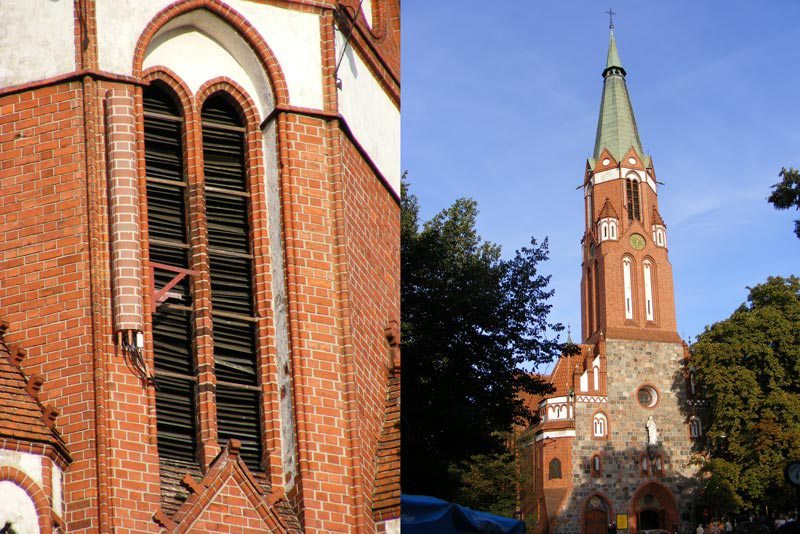

Если же антенны сотовой связи просто навешены на здание, то их можно замаскировать с помощью краски:

История вышек связи 2: формы и виды - 51

История вышек связи 2: формы и виды - 52

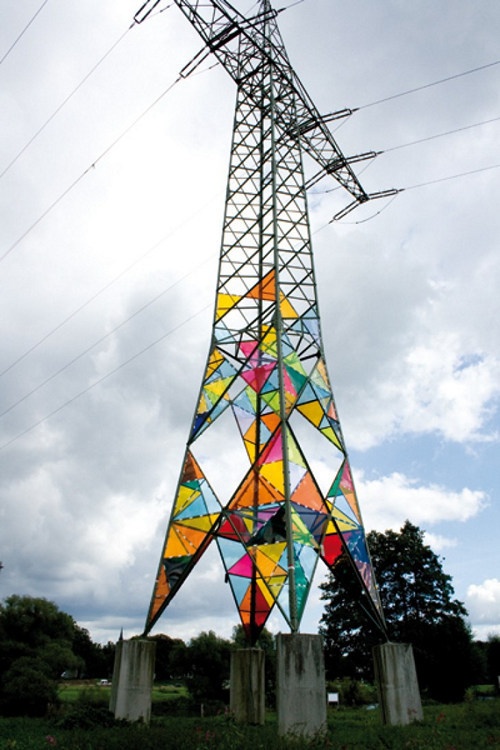

Пока в «конкурсе красоты» лидируют вышки ЛЭП. Мы предлагаем взять с них пример и придать башням и мачтам сотовой связи облик настоящих достопримечательностей.

История вышек связи 2: формы и виды - 53

(с) The Colossal

История вышек связи 2: формы и виды - 54
