Про HPE Synergy – часть V. Управление.

Начало:

Часть I (Вступление) — habrahabr.ru/post/308224
Часть II (Шасси и сервера) — habrahabr.ru/post/310092
Часть III – Дисковое хранилище D3940 и SAS-коммутаторы — habrahabr.ru/post/310564
Часть IV – Наши сети — habrahabr.ru/post/313240

Начал писать эту часть еще в октябре, но потом пошла «жара конца года» по проектам, а потом одолела новогодняя прокрастинация, но уже январь, и надо сделать финальное усилие =).

Эту часть логично будет разделить на три раздела, в каждом из разделов описать модули SY Composer, SY Image Streamer и SY Frame Link Module (FLM).

Начнем с главного устройства – Synergy Composer’а (одна штука для инсталляции обязательна).

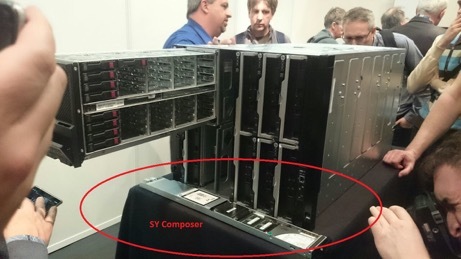

Фото промышленного прототипа Synergy Composer’а

Про HPE Synergy – часть V. Управление - 1

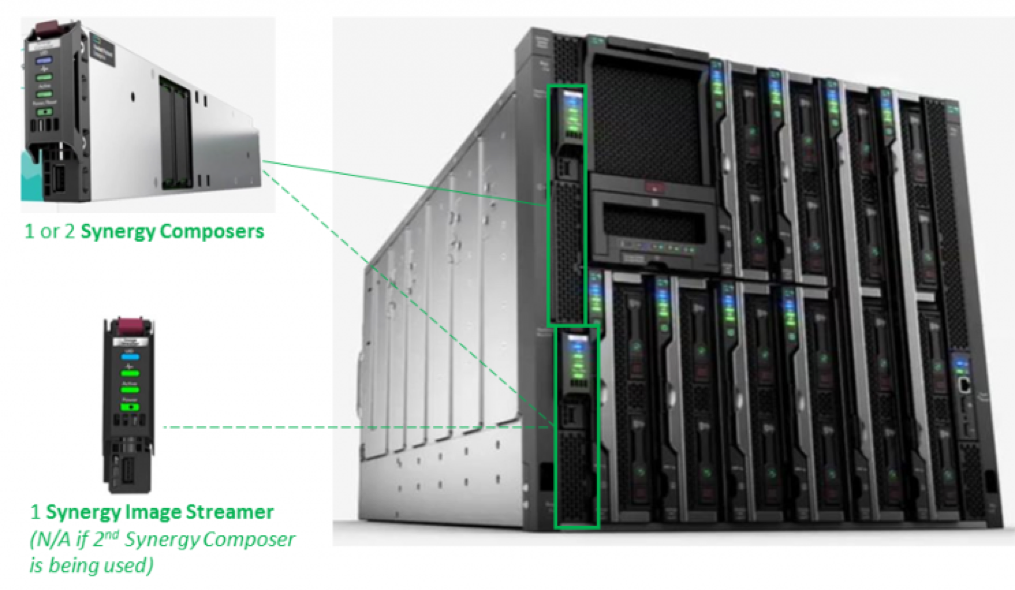

Рисунок Synergy с Composer’ом и Streamer'ом

Про HPE Synergy – часть V. Управление - 2

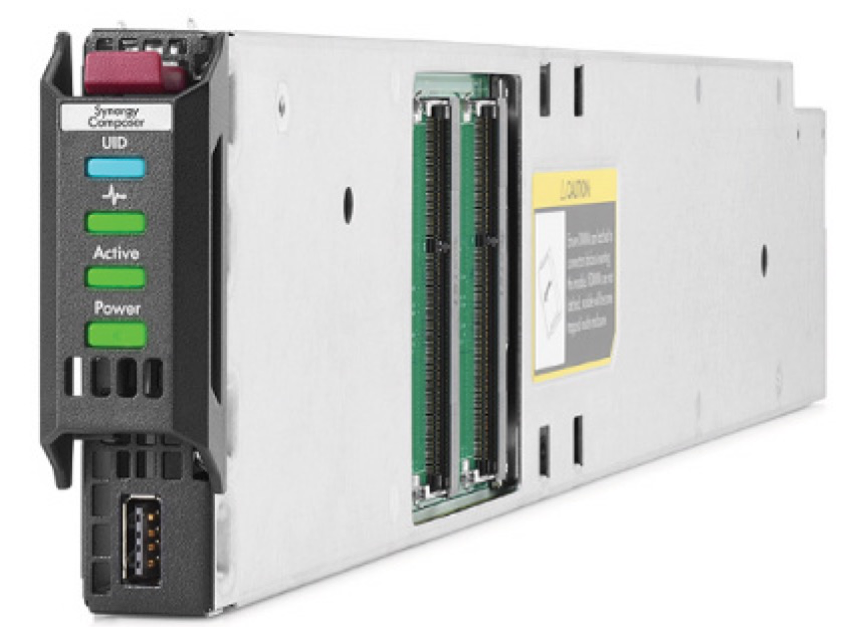

Внешний вид по 3D-модели Composer’а

Про HPE Synergy – часть V. Управление - 3

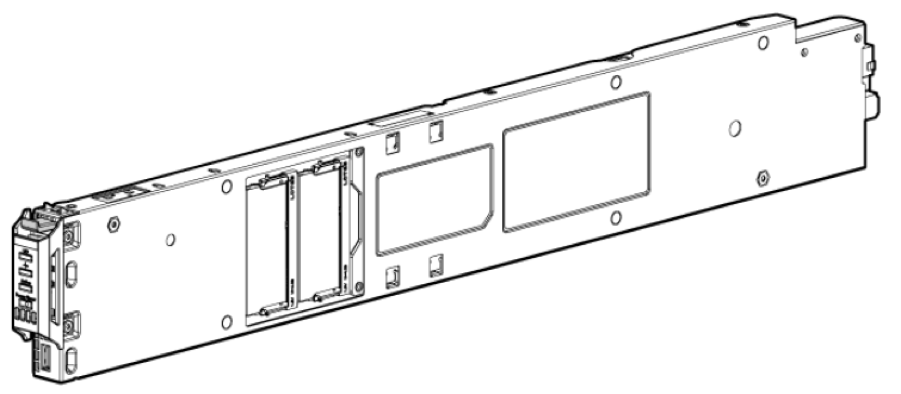

Ч/б чертеж проекции Composer’а

Про HPE Synergy – часть V. Управление - 4

Как я уже писал ранее, разработчики в название постарались вложить основной смысл данного устройства, «сomposer», в переводе с английского, композитор (еще есть значения – автор-сочинитель и синтезатор). Так вот, Synergy Composer представляет собой небольшой блейд-сервер, который также монтируется в шасси, и на борту кроме какой-то ОС имеет развернутый функциональный модуль HPE OneView, который управляет всеми ресурсами шасси — вычислительными, передачи данных и их хранением. Кроме этого, цитирую «it is a is a fully programmable interface which will integrate into popular management tools such as Microsoft SystemsCenter and VMWare vCenter and into open source automation and DevOps tools such as Chef, Docker, and OpenStack».

С точки зрения серверов и шасси Composer:

  • управляет подключенными шасси (во множественном числе) и серверами в этих шасси, включая автообнаружение устанавливаемого оборудования;
  • хранит в себе, для последующей загрузки на сервера, варианты прошивок (firmware) серверов;
  • использует некий функционал «logical enclosures», который детально не описан. Рискну предположить, что позволяет создавать на базе железа нескольких фреймов логические вычислительные сущности;
  • хранит в себе, для последующей загрузки, варианты драйверов операционных систем;
  • также позволяет вести мониторинг и логирование системы в целом и ее компонентов;
  • содержит в себе модуль отчетности с неким набором стандартных отчетов, с возможностью их экспорта в CSV или MS Excel;
  • содержит в себе элемент HPE Unified REST API для обработки внешних команд управления;
  • содержит в себе модуль взаимодействия с SY Image Streamer’ом, т.е. модулем, где хранятся готовы image-файлы дисков операционных систем с предустановленным ПО – для быстрого развертывания ОС на серверах (напомню, что модули управления соединены отдельной от остального шасси 10гбитной сетью).

С точки зрения сетей:

  • поддерживает настройку HPE VirtualConnect, свичей и pass-thru модулей;
  • управляет соединениями между мастер-модулями и сателлитами;
  • управляет агрегацией линков между шасси (Multi-module link aggregation, MLAG);
  • управляет обнаружением сетевого оборудования и масштабированием его в существующую инфраструктуру;
  • поддерживает обновление логических соединений без остановки передачи траффика.

С точки зрения хранения информации:

  • управляет использованием DAS или SAN–хранилищ. Отдельно указано, что некоторые хранилки управляются через Composer, но изначально должны настраиваться независимо от него.
  • управляет емкостью и уровнями хранения (tiering) на основе дисковых модулей DAS 3940, для шасси с «натянутым» на них VSA (ограничение по raw-объему – до 614 Тб, причем возможно распределение объема между разными шасси);
  • управляет Boot-from-SAN for Fibre Channel (FC);
  • управляет политиками зонинга сетей хранения данных;
  • ведет мониторинг и логирование систем SAN и систем хранения в целом и на уровне компонентов;

Отдельно указано поддерживаемое внешнее оборудование:

  • хранилки — StoreServe 3PAR (FC switched), StoreVirtual VSA and P4000 (iSCSI);
  • SAN-сети — Brocade SAN switches, HPE 5900cp/af and 5930 SAN switches, Cisco Nexus 5500/6000 and MDS SAN switches (FC/FCoE).

С точки зрения интеграции со сторонними программными продуктами:

  • HPE OneView for VMware vCenter 8.1 supports Synergy systems;
  • HPE OneView for Microsoft System Center 8.1 supports Synergy systems;
  • HPE Helion CloudSystem 10 supports Synergy systems.

Основной вопрос – для чего весь этот огород нужно было городить? HPE обещает, что это будет работать в виде «Инфраструктуры-как-код», то есть на уровне написания ПО можно задать все интересующие параметры и их вариации для разворачивания этого ПО. Например, прямо кодом написать в ПО: разворачиваем ферму из 10 веб-серверов, процессоров столько-то, памяти столько-то, диска столько-то, прошивка – такая-то, ОС – такая-то такой-то версии с такими-то патчами (возьми ее с Image Streamer’а), драйвера такие-то. После этого, через API Synergy Composer должен все это корректно и быстро отработать. Идея интересная, все зависит от реализации, ведь «Software-defined-что-то» проектов было уже немало, а к успеху пришли весьма не все. Если реализация удастся, это может быть прорыв, если будет как, например, с Helion CloudSystem, то мягко говоря, решение будет «не для всех».

Что еще можно добавить про Composer’ы? Для отказоустойчивости рекомендуется брать второй Composer (даже для одного шасси, но тогда нельзя будет установить Image Streamer); поддерживается Single-sign-on (SSO) для iLO; Composer’ы можно бэкапить (?); поддержку я вижу только уровня 24х7 и выше.

SDK для REST-based Unified API доступны для Java, PowerShell и Python.

Плавно переходим к дополнению первого модуля – второму модулю, он же Synergy Image Streamer’у. Он также представляет собой небольшой блейд-сервер, который тоже монтируется в шасси. Что у него на борту – пока не известно. Внешний вид такой же, как у Composer’а, только информационная наклейка другая.

Внешний вид по 3D-модели Image Streamer’а

Про HPE Synergy – часть V. Управление - 5

На Image Streamer’е, как в репозитории, хранится следующее:

  • Profile — профили серверов, которые включают в себя разные версии настроек BIOS и разные версии прошивок;
  • Golden Image — «Золотые снимки» ОС – базовые загрузочные версии ОС с I/O драйверы. Есть отдельно приписка – «If your golden image captures your application stack, then your application stack can also be deployed and/or updated with HPE Image Streamer.»
  • Personality – персонализированные снимки ОС с приложениями и конфигурациями (hostname, IP config, etc).

В целом, функциональная роль модуля вырисовывается как роль репозитория ОС и ПО плюс функционал iSCSI-boot-from (тут процитрую отдельно – «Unlike traditional boot-from-SAN environments, HPE Image Streamer requires no additional manual setup or configuration (like multipath support, adapter configuration, access control, and SAN array configuration in typical SAN environments)»). Картина получается следующая: в ПО кодим план развертывания какой либо фермы ПО, толкаем на Composer, который определяет наличие самого ПО, ОС и настроек на Image Streamer’е, с него толкаем эти данные на сервера.

Схема взаимодействия Composer'a, Image Streamer'a и серверов в шасси

Про HPE Synergy – часть V. Управление - 6

В инсталляции может быть несколько модулей, максимальную инсталляцию обещают в 21 шасси. На данный момент соединение между управляющими модулями 10/20 Гбит/с (отдельных от остальных модулей шасси) обещают разогнать до сотни.

Далее рассмотрим Synergy Frame Link Module (FLM). По хорошему имело смысл рассмотреть его во второй части, в рамках шасси, но в этом случае раздел получался логически несбалансированным, поэтому рассмотрим тут.

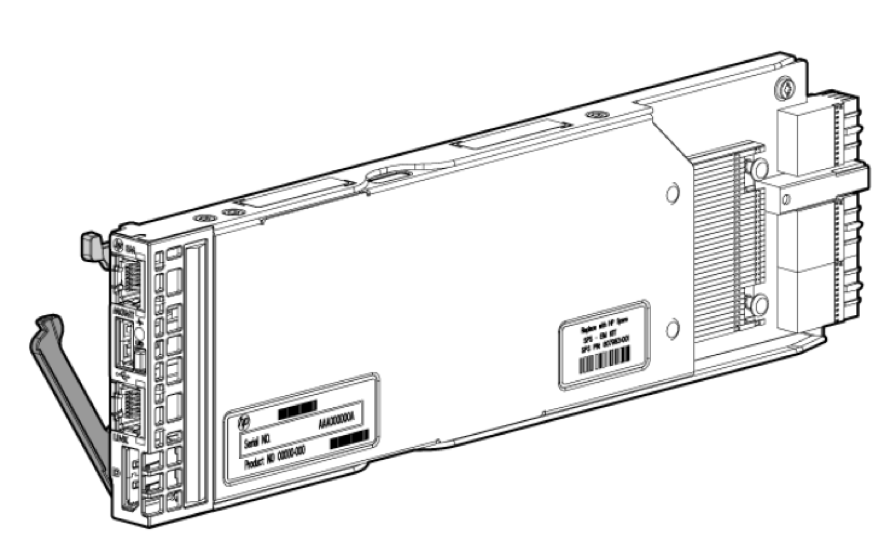

Ч/б чертеж проекции FLM

Про HPE Synergy – часть V. Управление - 7

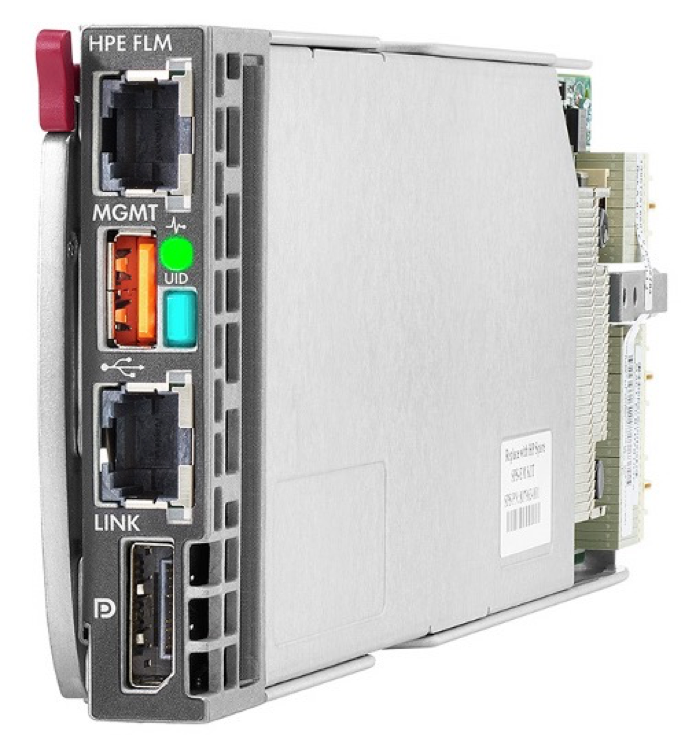

Внешний вид по 3D-модели FLM

Про HPE Synergy – часть V. Управление - 8

Задача FLM – на основе набора этих модулей (FLM) создать между различными шасси сеть управления с топологией «кольцо» (10GbE private management network ring) для модулей управления шасси — SY Composer’а и SY Image Streamer’а. Шасси в одной стойке могут быть соединены кабелями CAT6, между стойками требуют CAT7. На рисунке видно, что на передней панели модуля есть два RJ-45 порта: верхний – MGMT (управление), нижний – LINK (связь между модулями). Каждое шасси содержит в себе один модуль, для соединения двух и более требуется, соответственно, второй модуль FLM.

Ну и напоследок расскажу о трех интересных документах, о которых я не знал, когда начинал этот цикл писать/читать, но которые могут помочь при изучении инфраструктуры с HPE Synergy:

Про HPE Synergy – часть V. Управление - 9

Первый документ состоит из 12 страниц и содержит в себе краткое описание всех железок и сравнительные таблицы с ними – полезен как краткая шпаргалка.

Второй документ намного серьезнее – 71 страница, и описывает принципы и примеры инсталляций. Тут можно отметить, что теперь у меня два документа, первый от апреля 2016 года и там 51 страница с теоретическими примерами, и второй – тот, на который дана ссылка, это уже свежак от декабря 2016 года, 71 страница, более детально проработанный, видимо, с использованием набранного опыта.

Третий документ – это уже из серии «добей меня танцем, мой кумир!», читал с интересом, немедленно взял оттуда несколько поясняющих картинок в хорошем качестве для этой статьи.

Вообще общая ссылка на всю доступную документацию по продукту — http://www.hpe.com/info/synergy-docs (кажется, я нашел то, что буду читать ближайшие пару месяцев — HPE OneView 3.0 User Guide на 500 страниц). Не вся документация готова, вместо некоторых документов есть ссылки-заглушки, но уже имеет смысл отметить высокую проработанность раздела, на декабрь 2016 года вышла уже большая часть документации, которой не было в октябре (когда я только начинал писать черновик этой статьи).

P.S. Уважаемая компания НРЕ буквально вчера анонсировала на конец января «HPE Synergy — технические подробности. Демонстрация предпромышленного образца» — неужели?! Возможно, после этого мероприятия хватит информации для написания еще одной статьи, в которой можно будет кратко рассмотреть существующие конфигурации решения и методики планирования.

P.P.S. Перед публикацией коллега прислал ссылку на описание двухдневного курса 01064178 «HPE Synergy Solutions, Rev. 16.21», получилось, что мягко говоря, первый день курса я точно написал.
