СКС в серверной или сказ о том, как я впервые укладывал много кабеля

Вечер добрый. Пару лет назад компания, которую администрирую, расширялась и переехала в новое, более обширное, помещение. Арендодатель сдал нам голую площадь, на которой строители возводили стены, электрики тянули проводку, ну а я, впервые для себя, побывал в роли монтажника СКС. Данный пост является просто фото-отчетом, может кому-нибудь будет интересно посмотреть, а люди, у которых монтажные работы — хлеб, выдадут какие-нибудь замечания и поругают за кривизну работы. Прошу под кат(осторожно, много фотографий).

Суммарно от кабинетов до волшебной комнаты (серверной) было протянуто 4,5км проводов. Всего было ~70 кабелей под интернет, ~60 под телефонию, ~50 СКД и 16 под аналоговое видеонаблюдение. Работу выполнял в одиночку, разве что, на пару дней брал помощника, чтоб проложить кабель в лоток и дотянуть все богатство до серверной.

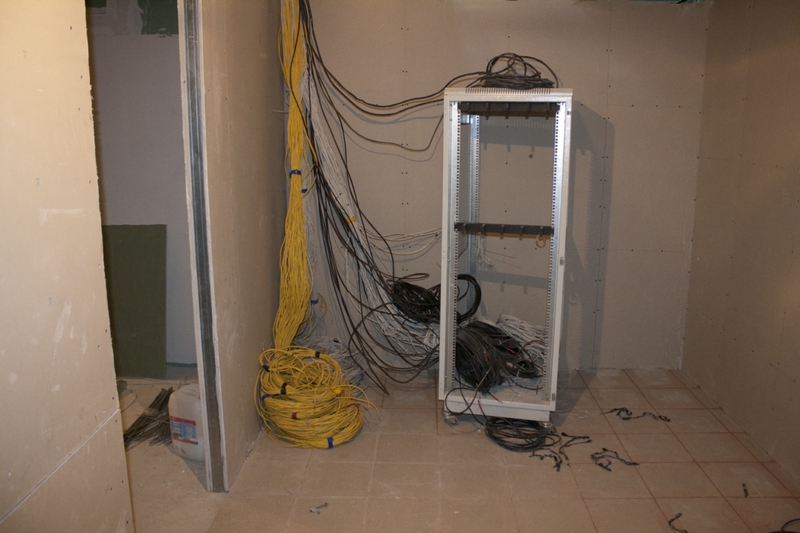

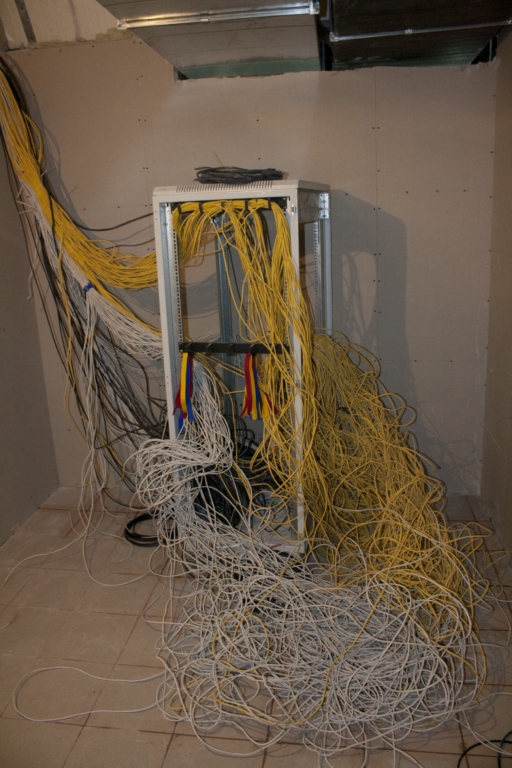

После того, как все лежало в моем «кабинете», выглядела эта вакханалия вот так:
СКС в серверной или сказ о том, как я впервые укладывал много кабеля
СКС в серверной или сказ о том, как я впервые укладывал много кабеля

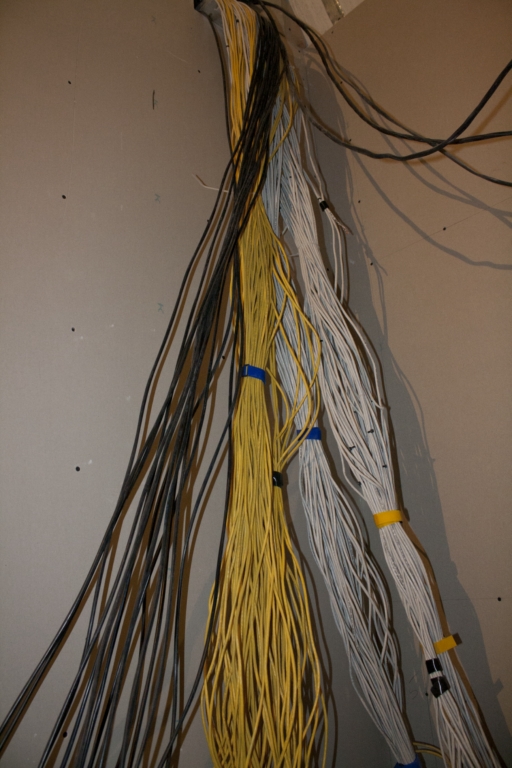

Первым делом, занимаемся рассортировкой кабеля по его прямому назначению. Начинаем с телефонии:
СКС в серверной или сказ о том, как я впервые укладывал много кабеля

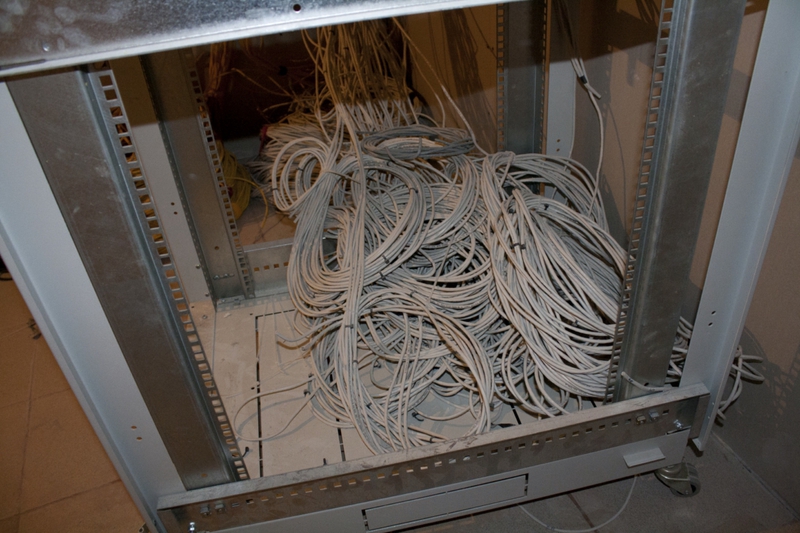

Далее, начинаем распутывать сетевой кабель:
СКС в серверной или сказ о том, как я впервые укладывал много кабеля
СКС в серверной или сказ о том, как я впервые укладывал много кабеля

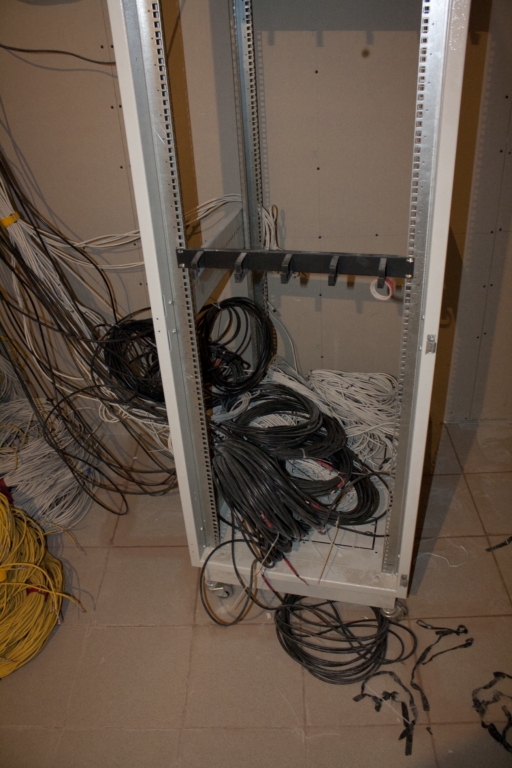

После приступаем к самому легкому, видеокабелю:
СКС в серверной или сказ о том, как я впервые укладывал много кабеля
СКС в серверной или сказ о том, как я впервые укладывал много кабеля

И осталось дело за малым, кабель СКД:
СКС в серверной или сказ о том, как я впервые укладывал много кабеля
СКС в серверной или сказ о том, как я впервые укладывал много кабеля

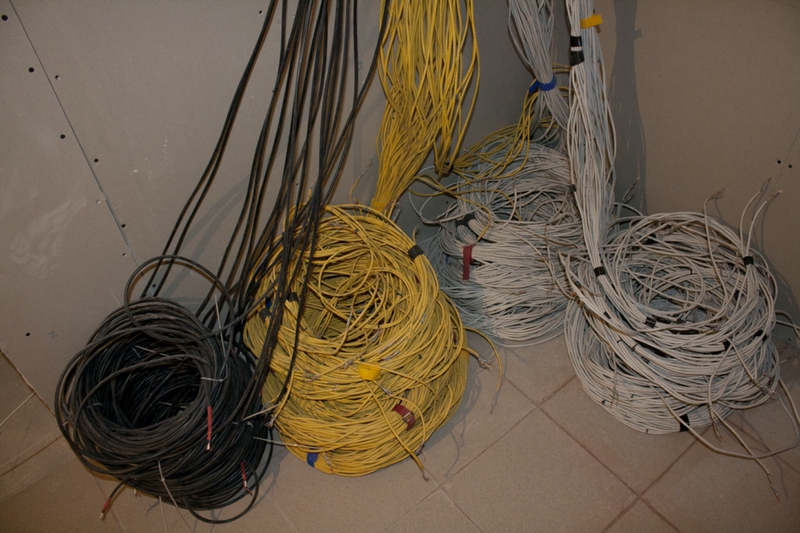

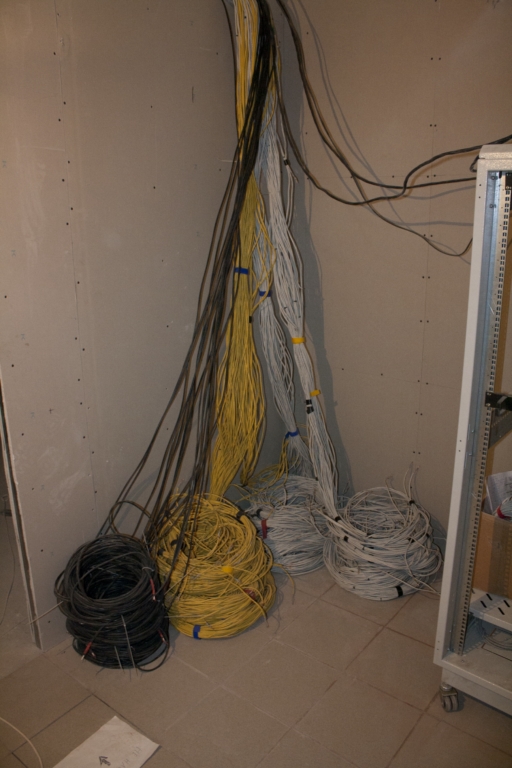

Общий вид коллажа:
СКС в серверной или сказ о том, как я впервые укладывал много кабеля

Немного отсортировываем и у самого выхода из лотка:
СКС в серверной или сказ о том, как я впервые укладывал много кабеля

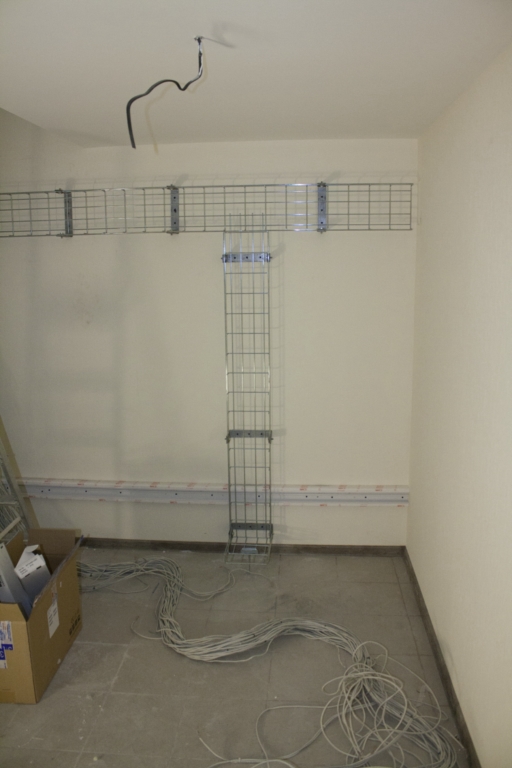

Дальше нам понадобиться проволочный лоток, для укладки в него(или на него) кабеля:
СКС в серверной или сказ о том, как я впервые укладывал много кабеля
СКС в серверной или сказ о том, как я впервые укладывал много кабеля

С проволочным лотком вышел небольшой казус.

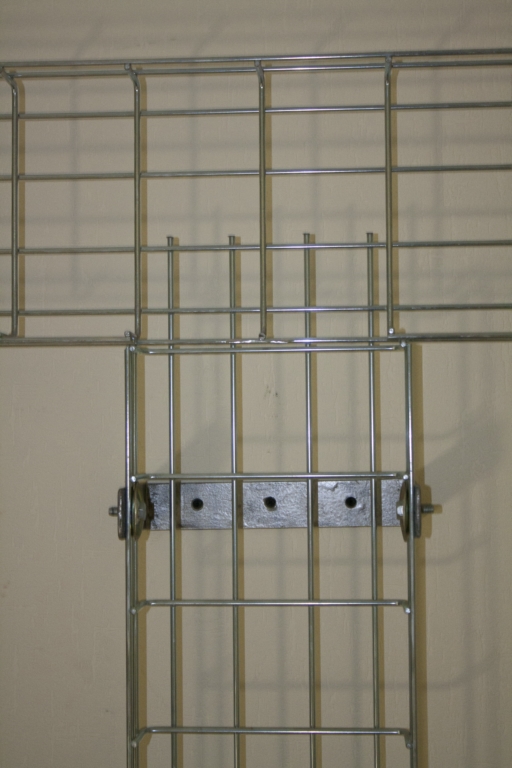

В магазине, где закупался монтажными вещами, к лотку не оказалось крепежа, вернее, был в каталоге единственный крепеж с непонятной картинкой, менеджер сам понять не смог, что это за ерунда. В итоге, оказалось, что крепеж для потолочного крепления, а мне-то нужен для настенного. Ну делать было нечего, вышел из положения так — поехал на строительный рынок, приобрел металлические полоски, толщиной в 5мм, с батей в гараже просверлили дырки по краям под болты, согнули полосы в тесках, получилась фигура в виде П, приобрел болты + большие шайбы и вот что получилось:
СКС в серверной или сказ о том, как я впервые укладывал много кабеля

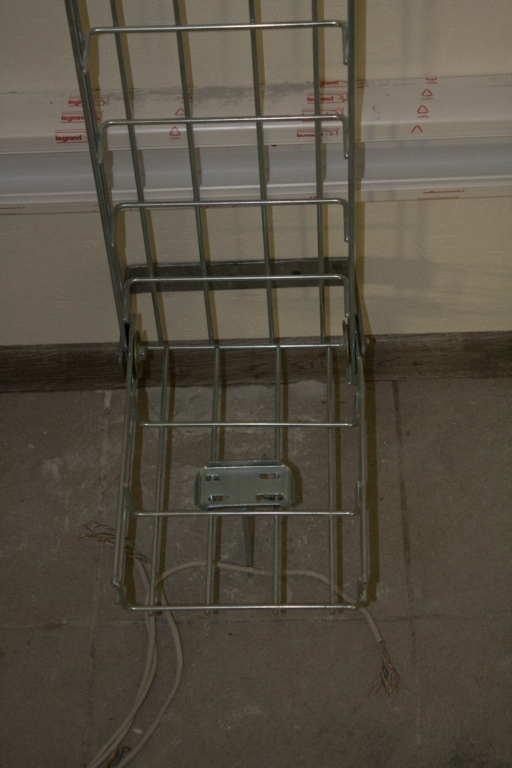

Внизу от пола как раз крепеж для потолка, хоть на что-то сгодился:
СКС в серверной или сказ о том, как я впервые укладывал много кабеля

Дальше начинаю укладывать кабель. Сперва, прокладка в самый дальний угол — кабель под СКД:
СКС в серверной или сказ о том, как я впервые укладывал много кабеля

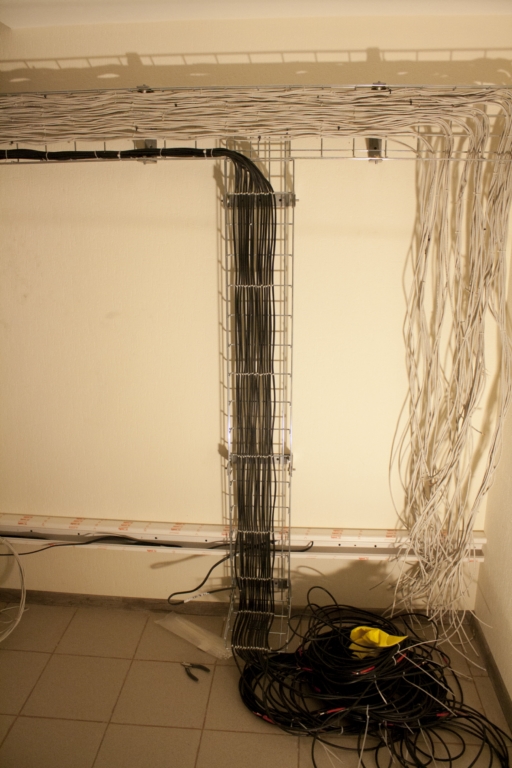

Затем, под видеонаблюдение:
СКС в серверной или сказ о том, как я впервые укладывал много кабеля

Посмотрел я на это дело, не понравилось мне, решил переделать:
СКС в серверной или сказ о том, как я впервые укладывал много кабеля
СКС в серверной или сказ о том, как я впервые укладывал много кабеля
СКС в серверной или сказ о том, как я впервые укладывал много кабеля

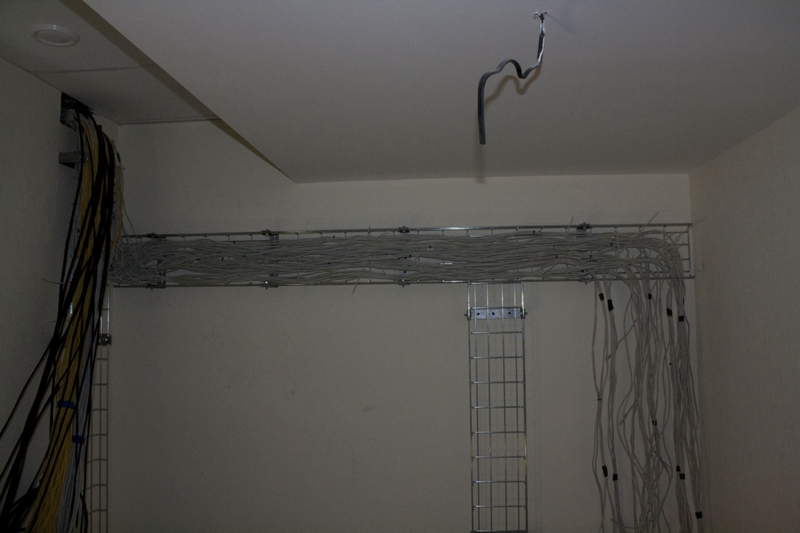

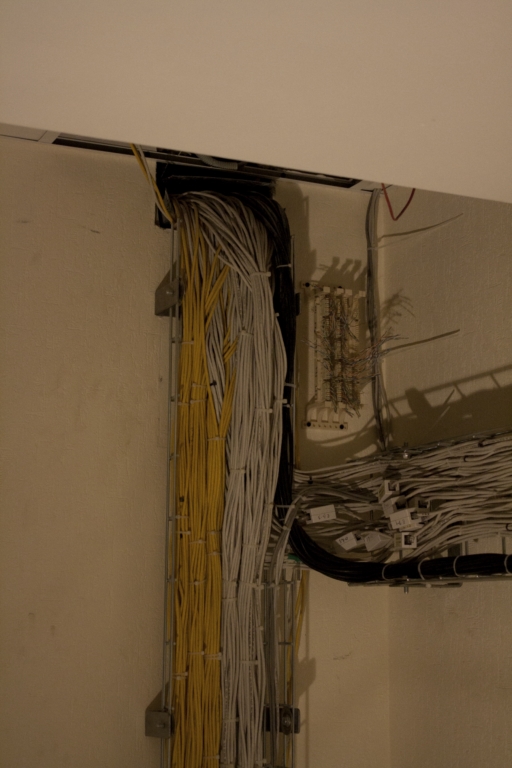

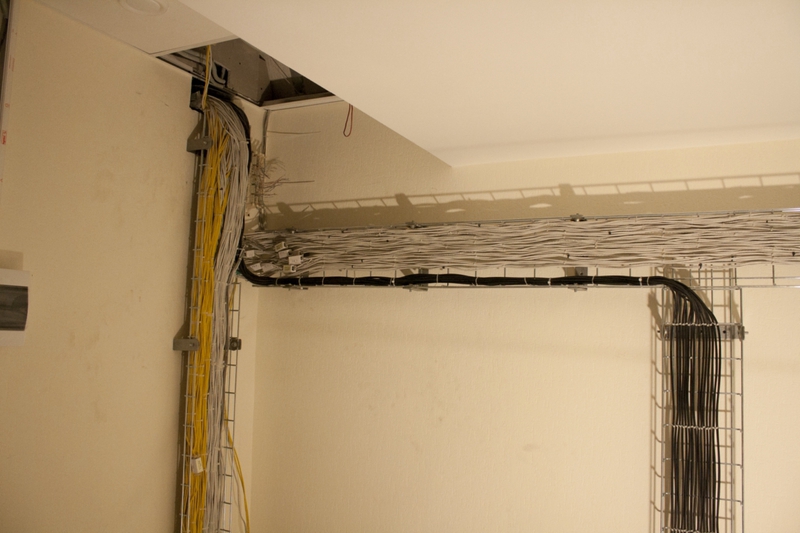

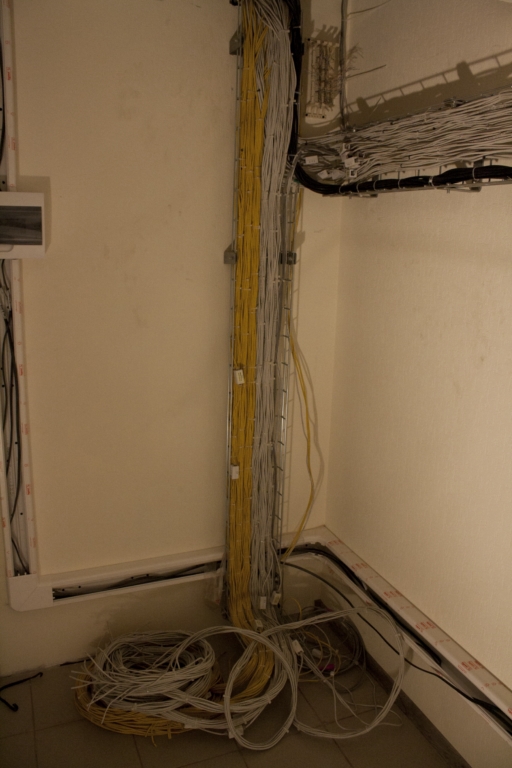

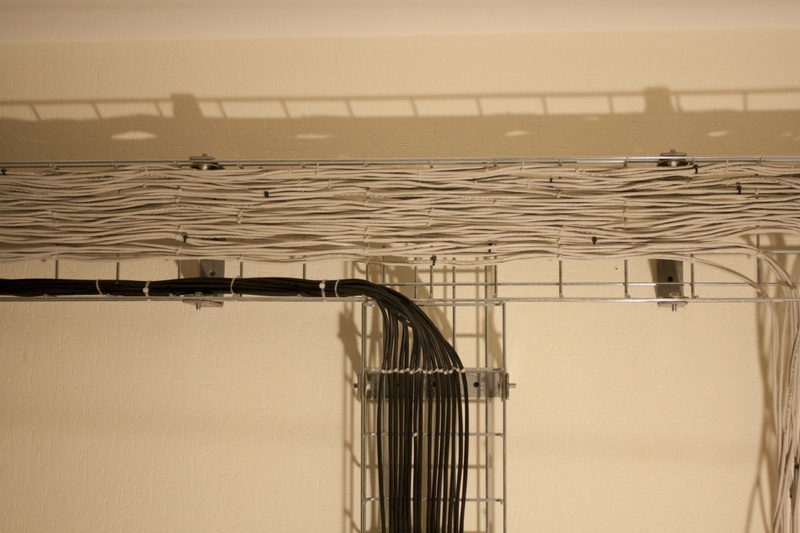

Далее, укладываем оствшийся кабель:
СКС в серверной или сказ о том, как я впервые укладывал много кабеля
СКС в серверной или сказ о том, как я впервые укладывал много кабеля
СКС в серверной или сказ о том, как я впервые укладывал много кабеля

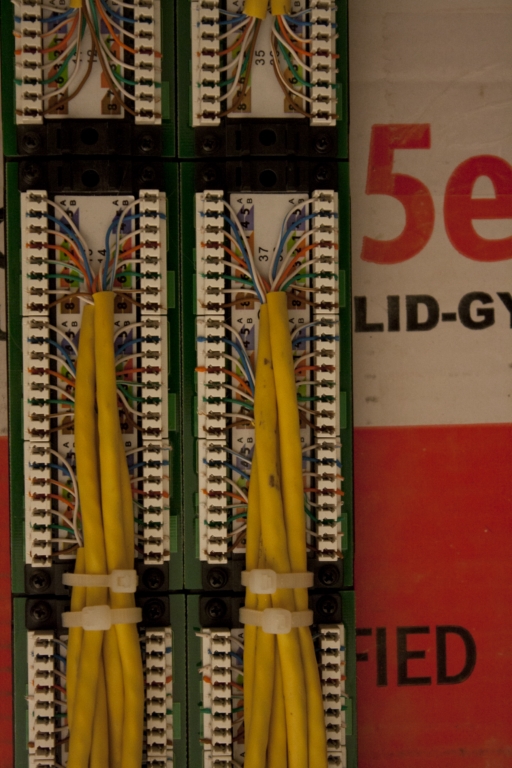

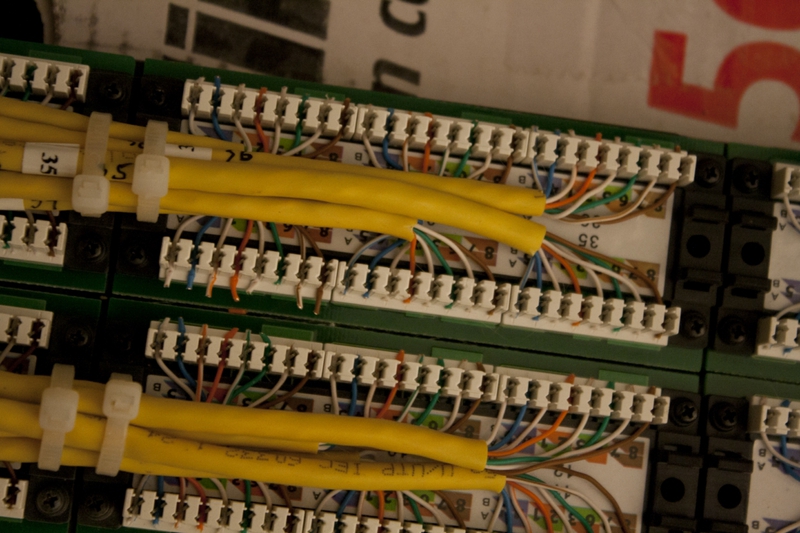

После нудных работ с проволочным лотком, приступаем к нудным работам с коммутационной стойкой. В нее я завел кабель телефонии и локальной сети и начал расшивать патч-панели под сеть:
СКС в серверной или сказ о том, как я впервые укладывал много кабеля
СКС в серверной или сказ о том, как я впервые укладывал много кабеля
СКС в серверной или сказ о том, как я впервые укладывал много кабеля

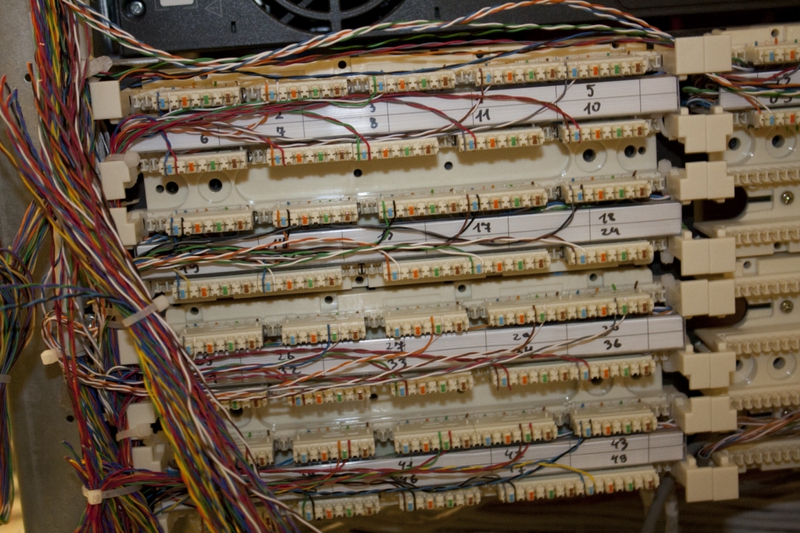

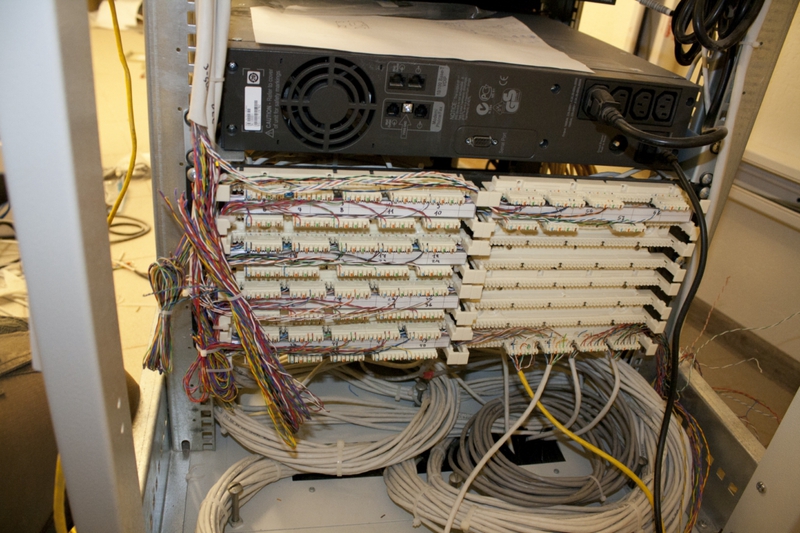

После занялся АТС-кой:
СКС в серверной или сказ о том, как я впервые укладывал много кабеля
СКС в серверной или сказ о том, как я впервые укладывал много кабеля

Прозвонив расшитые розетки, беремся за СКД:
СКС в серверной или сказ о том, как я впервые укладывал много кабеля

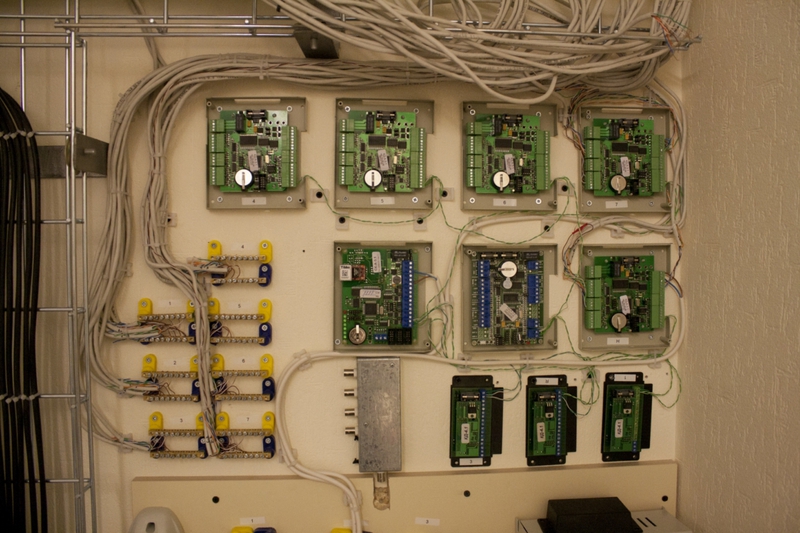

Платы в стадии подключения:
СКС в серверной или сказ о том, как я впервые укладывал много кабеля

Вот так вот расположил на стенке бесперебойники:
СКС в серверной или сказ о том, как я впервые укладывал много кабеля

Обычно, концетраторы дверей и их ИБП вешают непосредственно над дверьми кабинетов, но дизайнерский умысел офиса был таков, что повесить их над дверьми было нереально. Решил всю СКД разместить в уголке, со временем это оказалось очень удобно и не пожалел, что выбрал именно такой подход к реализации.

Заканчиваем подключение плат и запускаем. Диоды загорелись, все запустило удачно:
СКС в серверной или сказ о том, как я впервые укладывал много кабеля

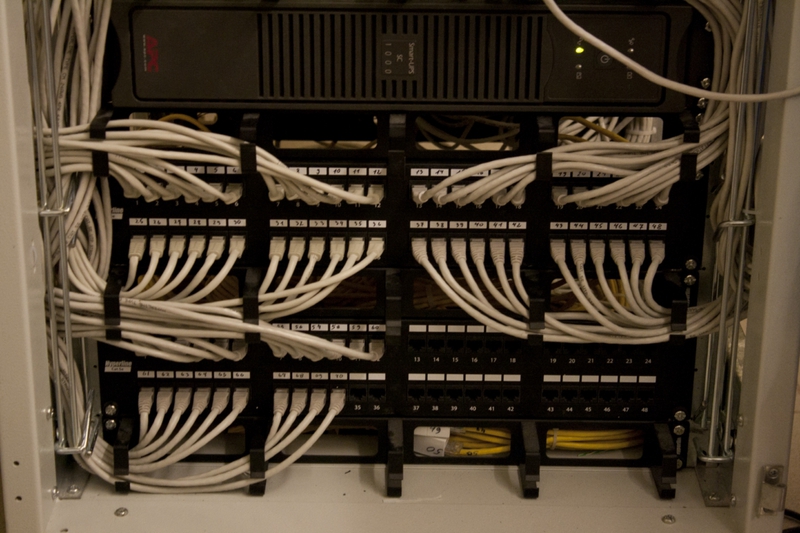

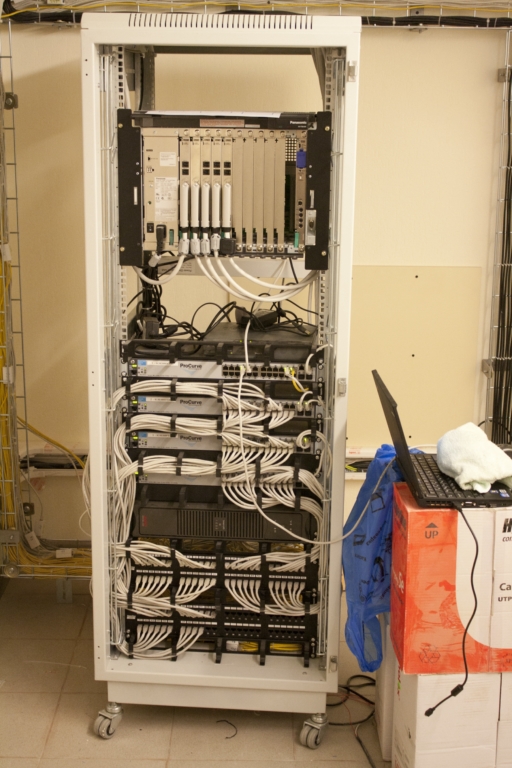

Ну и под конец- коммутационный шкаф в сборе:
СКС в серверной или сказ о том, как я впервые укладывал много кабеля
СКС в серверной или сказ о том, как я впервые укладывал много кабеля

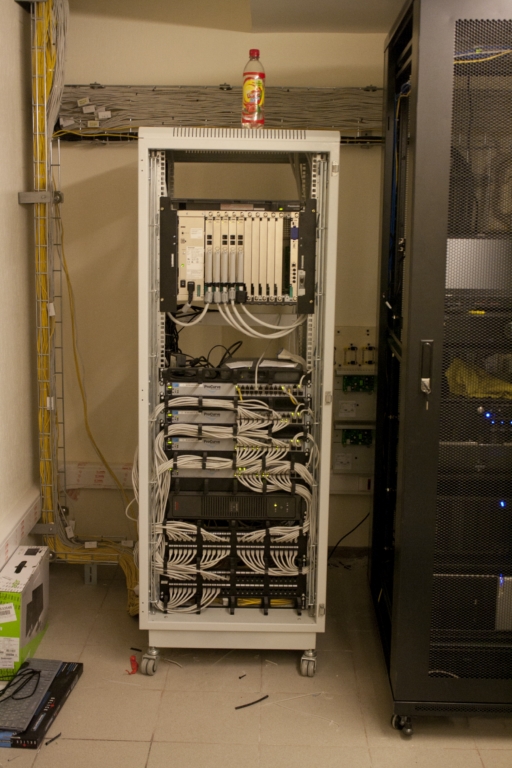

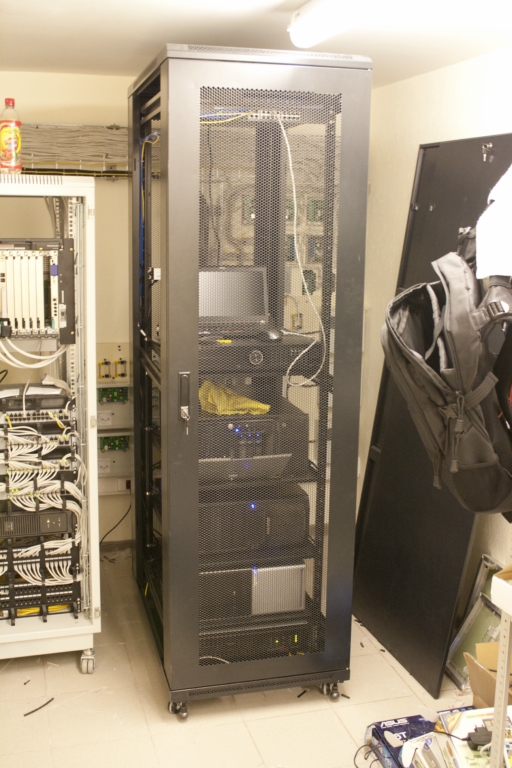

И общая картинка:
СКС в серверной или сказ о том, как я впервые укладывал много кабеля
СКС в серверной или сказ о том, как я впервые укладывал много кабеля

В заключение, работа велась примерно 3 месяца. Все делал впервые и из опыта было лишь 2 месяца работы монтажником местной районной сети, лет так 5 назад. Где-то может что-то сделано неправильно, где-то не по стандартам (если так, укажите, плиз, знания, все ж, сила), разводка кабеля и сама структура бралась из головы, в надежде, что так будет удобно работать в будущем. Больше фотографий можно посмотреть тут.

Благодарю за внимание.
