Облака и виртуализация – термины уже привычные и плотно вошедшие в нашу жизнь. С ними же пришли и новые проблемы для IT. И одна из основных – как обеспечить в облаке (читайте кластер для виртуализации) адекватную производительность общего дискового хранилища?
Опыт организации SAN на SAS

При создании своей собственной платформы виртуализации мы ставили тесты, что бы найти оптимальной ответ на этот вопрос. С результатами тестов я и хочу сегодня вас познакомить.

Правильный системный интегратор скажет, что Infiniband и пара шкафов с 3Par позволит, внедрив их один раз, никогда больше не думать о производительности SAN, но не у всех есть место в аппаратной для установки лишних шкафов с дисками. Что же тогда? В первую очередь нужно определить узкое место, мешающее виртуальным машинам наслаждаться всеми 2000 IOPs, которые обещает отдавать полка с дисками.

На нашем стенде, где мы когда-то учились строить кластер, IOMeter из виртуальной машины загружал 2х1Gbe iSCSI на 100% и показывал отличные результаты – практически те же обещанные 2000 IOPs. Но когда ВМ стало несколько десятков, и все они довольно активно пытались использовать дисковую систему, то обнаружился неприятный эффект – загрузка сети не подходит и к половине, контроллер на полке и IOPs – в запасе, а на виртуальных машинах все тормозит. Оказалось, в таких условиях узкое место – это задержки в сети передачи данных (латентность). И в случае реализации SAN на iSCSI 1Gbe она просто огромна.

Так на основе какого протокола строить SAN, если масштаб не требует подключения сотен систем хранения, тысяч серверов и размещать все планируется в двух – трех стойках одного ЦОДа? iSCSI 10Gbe, FC 8GFC? Есть решение лучше — SAS. И самый лучший аргумент в выборе – это соотношение цена/качество.

Давайте сравним затраты и результат при построении простенькой SAN из 2х СХД с 6 серверами-клиентами.
Требования к SAN:

  • Высокодоступное подключение
  • Скорость передачи данных не менее 8Гб/с

Классическое решение подобной задачи выглядит так:
Опыт организации SAN на SAS

Допустим, что стоимость СХД с двумя контроллерами iSCSI 10 Gbe, FC или SAS стоят одинаково. Остальные компоненты перечислим в таблице (к ценам можно придираться – но порядок такой):
Опыт организации SAN на SAS

По цене решение на базе SAS выглядит замечательно! Фактически оно близко к стоимости решения на iSCSI 1Gbe.
Такой подход был использован при построении первой очереди IaaS-платформы Облакотеки.

Что показали тесты?
На виртуальной машине, работающей в релизной SAN среди 200 других, запустили IOMeter.

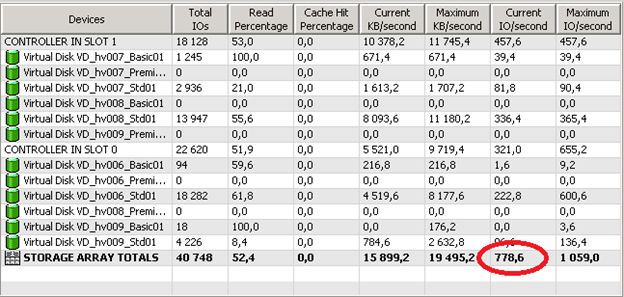

Нагрузка на СХД до теста:
Опыт организации SAN на SAS

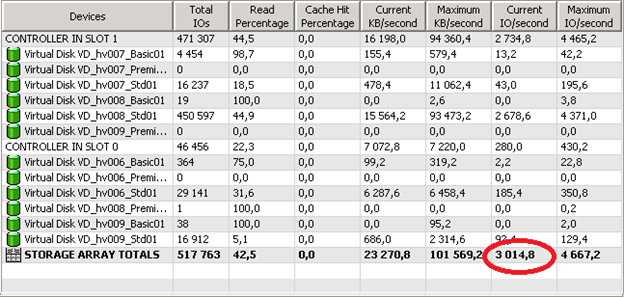

Нагрузка на СХД во время теста:
Опыт организации SAN на SAS

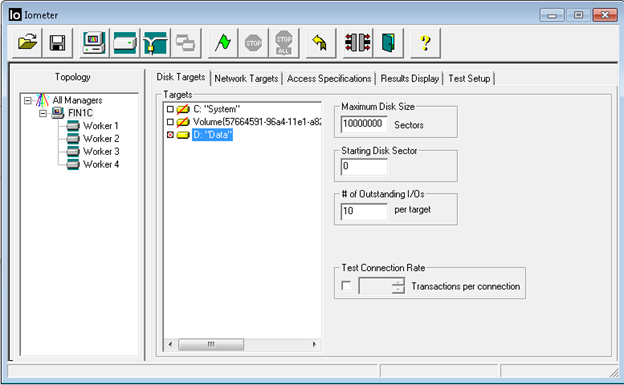

Настройки теста IOMeter:
Опыт организации SAN на SAS

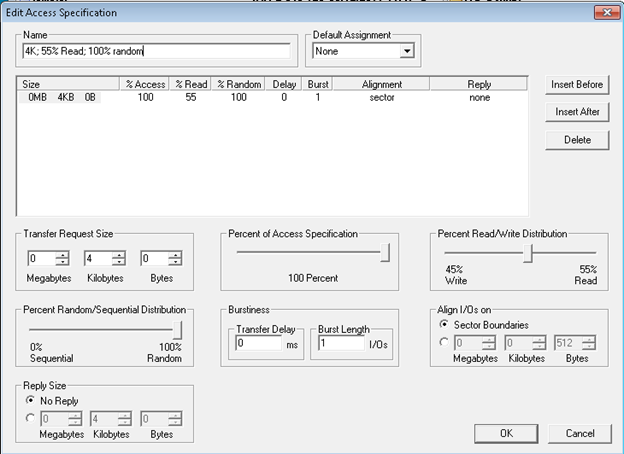

Настройки рабочих процессов IOMeter:
Опыт организации SAN на SAS

Показатели IOMeter во время тестирования:
Опыт организации SAN на SAS

Выводы:
Влияние сотни одновременно работающих с СХД виртуальных машин не привели к характерным для iSCSI 1 Gbe падениям производительности. IOMeter показал ожидаемые IOPs для тестовой виртуальной машины – возможный максимум за минусом рабочей нагрузки.

Итак, плюсы этого решения:

  • Пропускная способность. Каждый порт – это 4х канальный SAS2 – т.е. в теории можно получить 24Гбит на каждый порт.
  • Латентность. Она на порядок ниже, чем у iSCSI 10GbE и FC 8GFC. В задаче виртуализации большого количества серверов это становиться решающим значением в битве за виртуальный IOPs.
  • Достаточно прост в настройке.

Есть конечно и минусы:

  • Нет репликации через SAS. Для резервирования данных нужно искать иное решение.
  • Ограничение длины кабеля – 20 метров.

При вроде бы очевидных преимуществах, популярность такого решения не очень высокая. По крайней мере, habr не пестрит отчетами. В чем основная причина: молодость технологии, узкий сегмент применения, слабая масштабируемость…? Или может все втихаря давно используют? :)
