Экскурсия по дата-центру OST на ул. Боровая

в 10:44, , рубрики: dataline, Блог компании DataLine, дата-центры, ит-инфраструктура, цод в москве, метки: , , ,

Дата-центр OST на ул. Боровая — самый первый ЦОД DataLine. В 2009 году именно с открытием двух машинных залов в этом ЦОДе компания вышла на рынок услуг коммерческих дата-центров. С момента своего старта OST ежегодно расширялся и обзаводился новыми машинными залами. На сегодняшний день ЦОД OST – это 9 машинных залов (общей площадью 2045 кв. м.) на 903 стойки, Meet-Me-Room и 250 кв. м офисного пространства для резервных офисов заказчиков. Здесь же трудится головной офис компании, так сказать, без отрыва от производства :)
Проходите, познакомимся поближе.

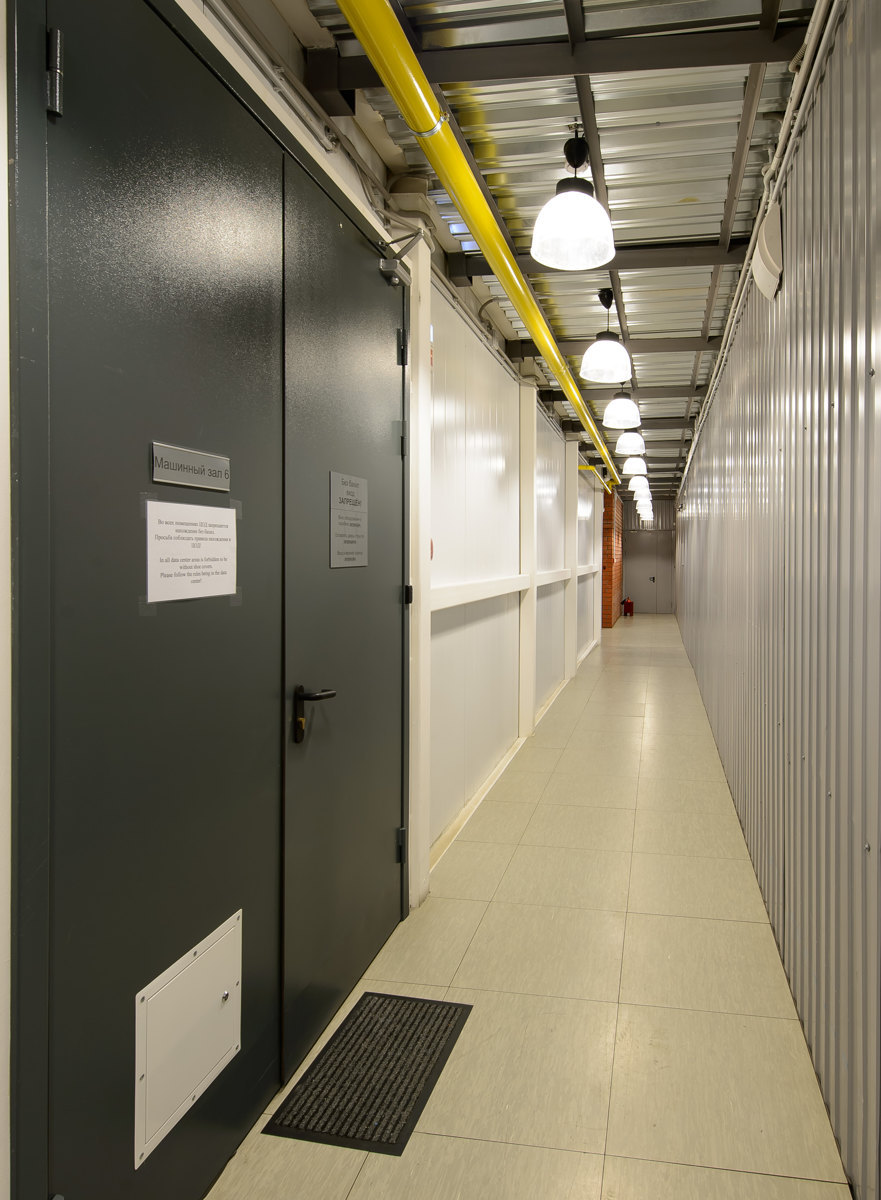

Один из коридоров дата-центра OST
Экскурсия по дата центру OST на ул. Боровая

Часть машинных залов и инженерных помещений (например, помещения ИБП, аккумуляторные и пр.) выполнена в виде гермозон («дом в доме»). Это конструкционное решение обеспечивает дополнительную физическую защиту оборудования от любого внешнего воздействия.

Экскурсия по дата центру OST на ул. Боровая

Электроснабжение
Как и в дата-центре NORD, электроснабжение ЦОДа OST зарезервировано по схеме 2N: электропитание от города (МКС АО «Мосэнерго, район №7) подается по двум маршрутам ввода на четыре понижающих трансформатора.

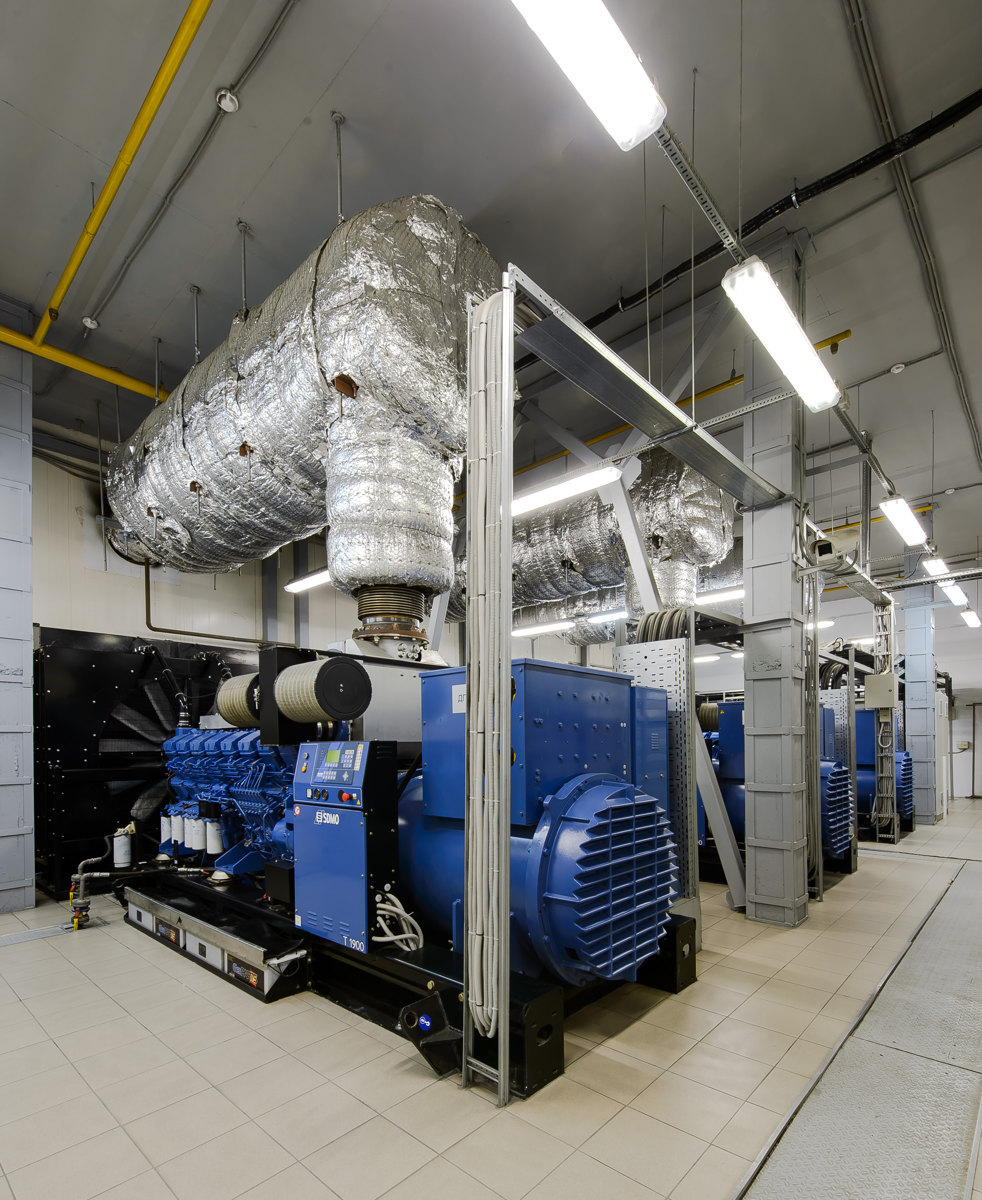

При отказе основного источника электропитания дата-центр автоматически переходит на энергоснабжение с помощью семи дизель-генераторных установок (ДГУ). Масло и антифриз ДГУ постоянно находятся в подогретом состоянии, благодаря чему ДГУ постоянно готовы к запуску и выходят на рабочий режим менее чем за минуту. Для пущей надежности сами ДГУ зарезервированы по схеме N+1.

Экскурсия по дата центру OST на ул. Боровая

Топливные баки ДГУ рассчитаны на 6 часов работы, а действующие договора с подрядчиками на оперативную доставку дизельного топлива гарантируют сколь угодно долгую работу дата-центра даже при долговременном отказе городской электросети.

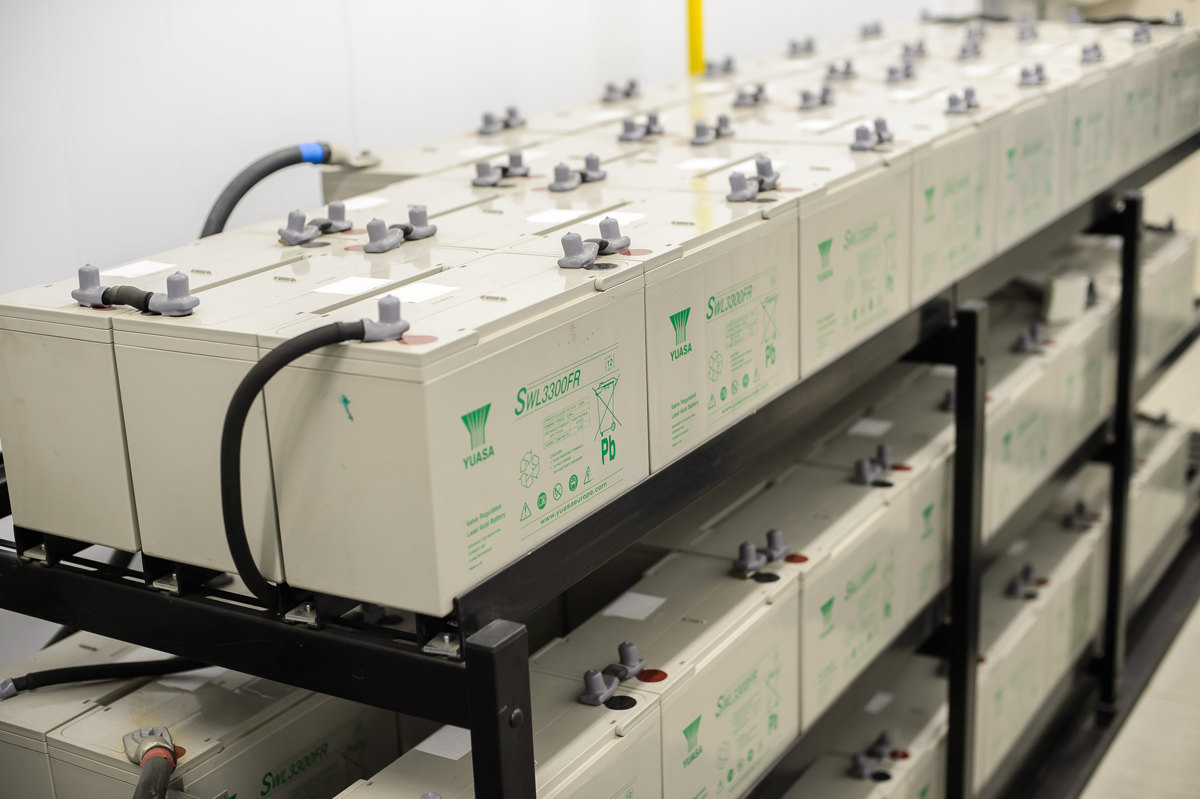

Пока ДГУ включаются в работу, электроснабжение в дата-центре осуществляется с помощью источников бесперебойного питания (ИБП). Емкость аккумуляторов ИБП рассчитана на питание всего дата-центра в течение 10 минут.

Экскурсия по дата центру OST на ул. Боровая

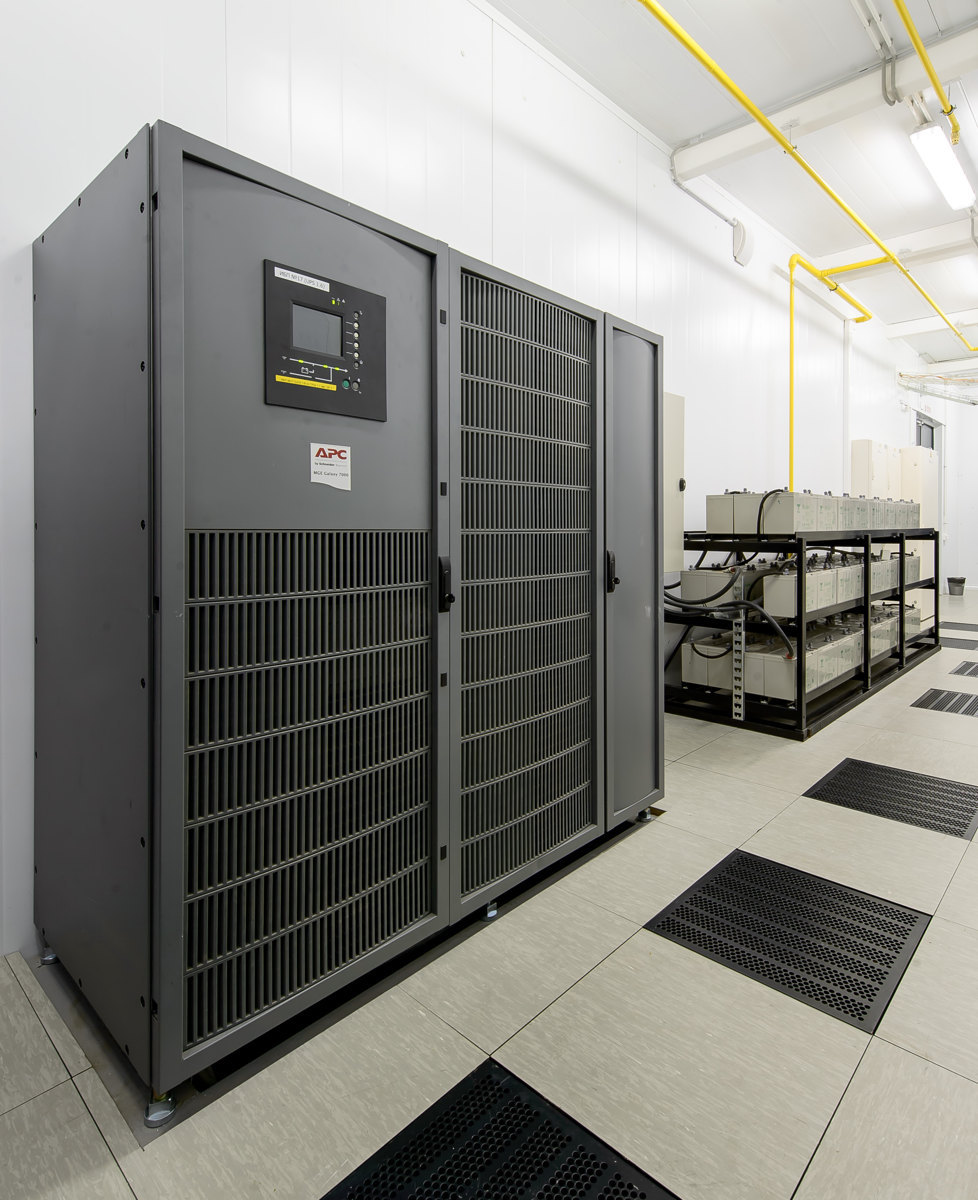

В дата-центре OST используются ИБП производства APC серии MGE Galaxy 5000, 6000, 7000. ИБП зарезервированы по схеме 2N.
Экскурсия по дата центру OST на ул. Боровая

Система охлаждения и климат-контроля
В дата-центре OST используются две схемы охлаждения:

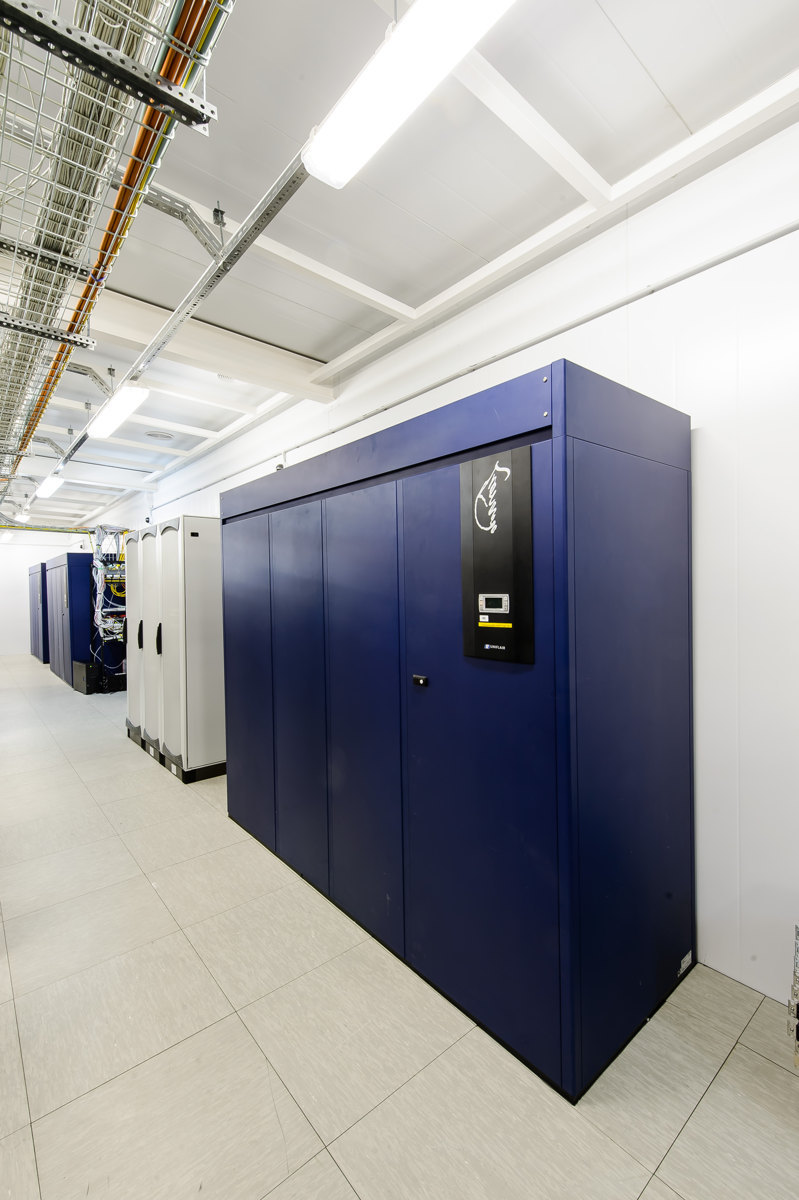

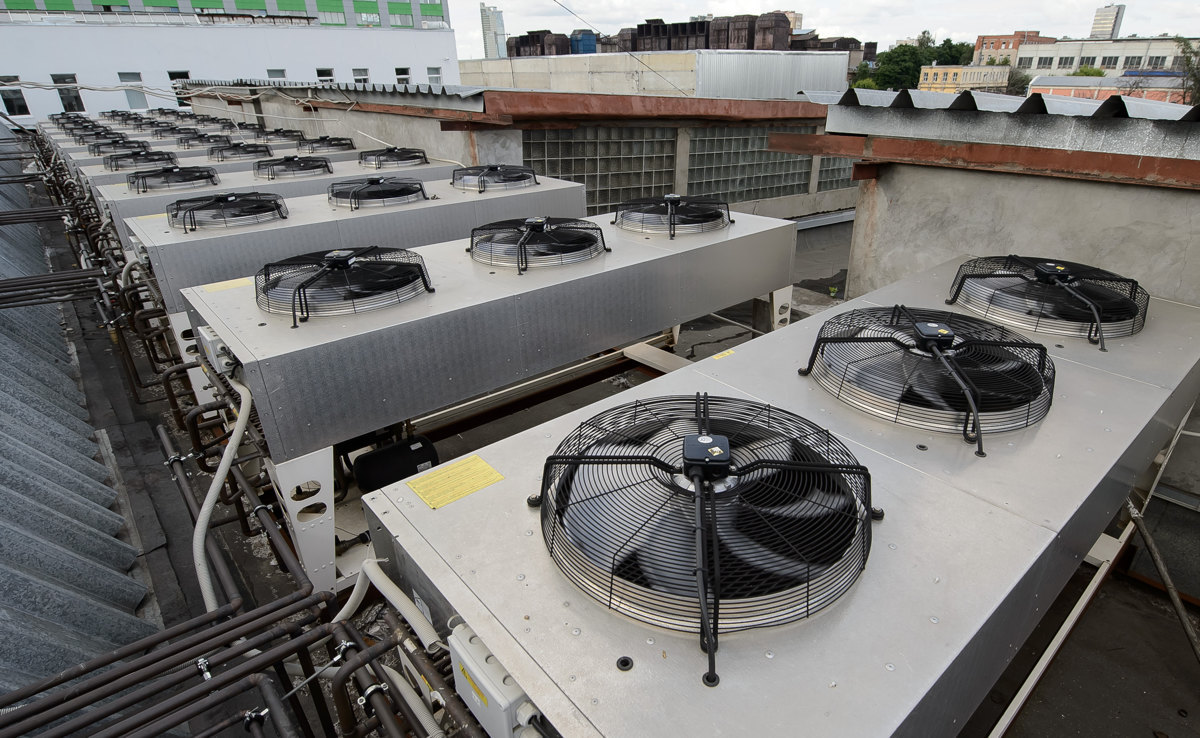

1) фреоновая (кондиционеры производства Uniflair и внешние блоки на крыше дата-центра)

Экскурсия по дата центру OST на ул. Боровая

Экскурсия по дата центру OST на ул. Боровая

2) этиленгликолевая (кондиционеры Emicon с 4 чиллерами)

Экскурсия по дата центру OST на ул. Боровая

Благодаря использованию этиленгликолевых кондиционеров, зимой, когда температура за окном опускается ниже -5 ̊С, дата-центр переходит на режим фрикуллинга – естественное охлаждение теплоносителя с помощью холодного воздуха улицы. Это позволяет повышать энергоэффективность и удерживать PUE на более низких значениях.
Система кондиционирования зарезервирована по схеме N+1.

В машинных залах охлаждение оборудования происходит по традиционной схеме «холодных» и «горячих» коридоров: охлажденный воздух из внутреннего блока кондиционирования подается под фальшпол и далее, через перфорированные плитки фальшпола, выдувается в «холодные» коридоры с лицевой стороны стоек.

Экскурсия по дата центру OST на ул. Боровая

Система охраны и видеонаблюдения
Знакомство с системой охраны начинается с самого порога дата-центра. Круглосуточная охранная служба надежно бдит просторы дата-центра OST.

Экскурсия по дата центру OST на ул. Боровая

Каждому посетителю ЦОДа в зависимости от его статуса (клиент, посетитель или подрядчик, сотрудник) отводится специальный пропуск, Вот такая цветовая дифференциация ленточек в нашем дата-центре :)

Экскурсия по дата центру OST на ул. Боровая

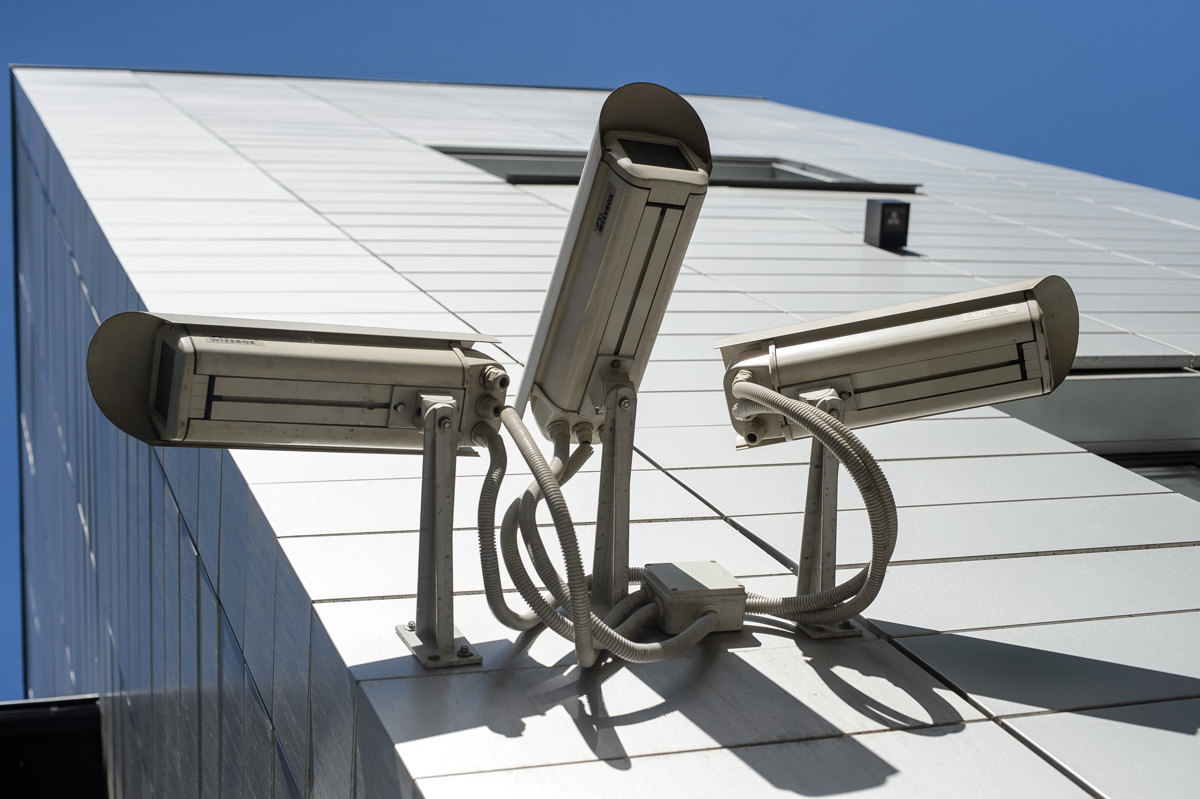

В соблюдении порядка охране помогают система контроля и управления доступом (СКУД), которая защищает от несанкционированного доступа в ЦОД, и система охранного теленаблюдения (СОТ), обеспечивающая круглосуточный контроль за помещениями и прилегающими территориями дата-центра. Кстати, видеоархивы хранятся более трех месяцев.

Экскурсия по дата центру OST на ул. Боровая

Экскурсия по дата центру OST на ул. Боровая

Наконец, дата-центр оборудован тревожной сигнализацией («тревожная кнопка») ФГУП «Охрана» МВД России.

Но это еще не все: для достижения 80-го уровня безопасности вокруг отдельных групп стоек можно установить дополнительное ограждение (cage). За всем, что происходит внутри, можно следить с помощью дополнительных видеокамер, датчиков движения и открытия/закрытия стоек в своем Личном кабинете.

Экскурсия по дата центру OST на ул. Боровая

Экскурсия по дата центру OST на ул. Боровая

Система пожаротушения
Дата-центр OST оснащен тремя станциями пожаротушения, которые обеспечивают раннее обнаружение очага возгорания, оповещение и автоматическое тушение.
В качестве огнетушащего вещества используется хладон 125, который подается по трубопроводам в защищаемые помещения. Автоматическая система газового пожаротушения зарезервирована по схеме 2N.

Экскурсия по дата центру OST на ул. Боровая

Телекоммуникационная инфраструктура
Сетевая инфраструктура дата-центра OST зарезервирована по принципу 2N. Имеет точки присутствия на ММТС-9 и ММТС-10 и подключена к нескольким точкам обмена трафиком (MSK-IX, DATA-IX, RETN-IX). Все узлы соединены между собой резервируемыми волоконно-оптическими линиями связи (ВОЛС).
Клиентам дата-центра будет доступна интернет-полоса суммарной пропускной способностью 75 Гбит/с и каналы с пропускной способностью 150 Гбит/c. В ЦОДе OST представлен обширный ряд телеком-провайдеров (более 25).

Экскурсия по дата центру OST на ул. Боровая

А совсем скоро в дата-центре OST заработает Meet-me-Room (MMR). Подробности в будущих постах.

Мониторинг и техническая поддержка
В Центре мониторинга дата-центр OST (в простонародье ЦУП) дежурные инженеры на многочисленных мониторах отслеживают параметры энергопотребления, состояние систем холодоснабжения и готовность источников резервного питания – ДГУ и ИБП. Дежурные инженеры каждые 4 часа осуществляют обход всех машинных залов и инфраструктурных объектов.

Экскурсия по дата центру OST на ул. Боровая

Кстати почти вся информация, которая появляется на экранах нашего ЦУПа, доступна для клиентов и в Личном кабинете.
Там же имеются сведения по оборудованию, которое задействовано клиентом в дата-центре, контрактная документация и информация по оплате услуг. Эта информация также доступна для клиентов в специальном мобильном приложении – DL Monitor. Для остальных поклонников дата-центров DataLine есть lite-версия — DataLine4All (также для iOS — и Android), которая также позволяет следить за жизнью наших ЦОДов без всяких явок и паролей.

Приходите в гости :)
Экскурсия по дата центру OST на ул. Боровая
