Часто при прокладке кабельных трасс в офисных помещениях с открытой планировкой возникает вопрос о применении напольных коммутационных люков для организации рабочих мест. Рынок данной продукции не слишком насыщен качественными, продуманные предложениями по приемлемой цене и ограничиваются предложениями от одного-двух производителей. Да и у них есть свои недостатки.

Напольные лючки Schneider  решения для организации рабочих мест в офисах

Инсталляторы всегда активно реагируют на новые продукты в данном сегменте, особенно когда на «поле» выходят производители с мировым именем.

Постараемся удовлетворить информационный голод и подбросить хлеба и зрелищ! В статье речь пойдет о коммутационных люках от Schneider Еlectric входящих в новую линейку продуктов Optiline 45 для коммерческих зданий.

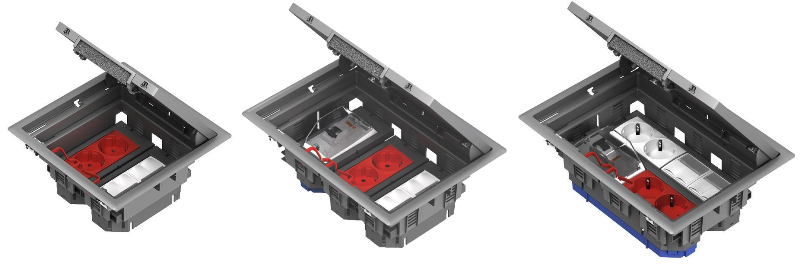

Люки представлены в трех модификациях: под 4, 6 и 8 механизмов популярного типоразмера 45х45мм (Рис. 1), (Рис. 2). Розеточные суппорты совместимыми с любыми изделиями других производителей этого формата. Но искать их отдельно нет необходимости т.к. в рамках все той же линейки Optiline 45, Schneider Electric предлагает широкий выбор приемлемых по цене силовых и слаботочных розеток, объединенных в серию Altira (Рис. 3).

Напольные лючки Schneider  решения для организации рабочих мест в офисах

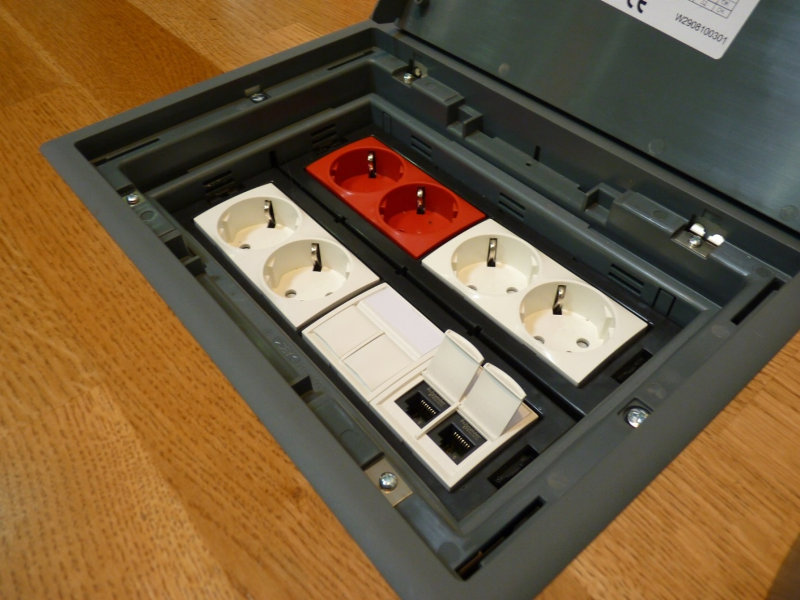

Рис. 1 Люки из пластика

Напольные лючки Schneider  решения для организации рабочих мест в офисах

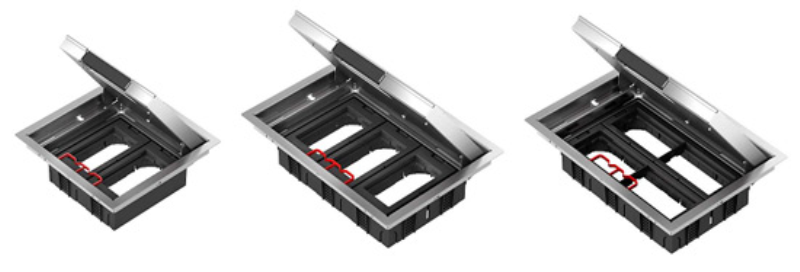

Рис. 2 Люки из нержавеющей стали

Напольные лючки Schneider  решения для организации рабочих мест в офисах

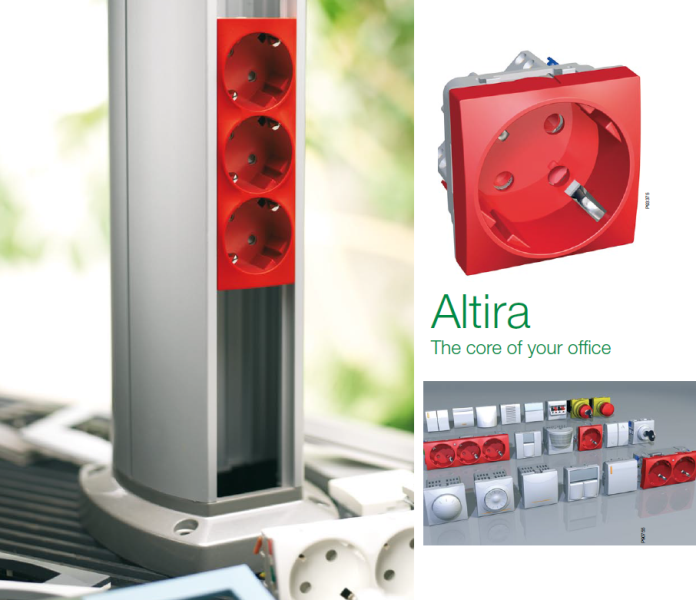

Рис. 3

Что касается розеток, то отличаются от аналогов других производителей приемлемой ценой, сверхбыстрым и безопасным способом монтажа за счет применения самозажимных клем. Скорость подключения одной розетки не более 10 секунд, блока из 2 розеток при заранее подготовленных перемычках – 15 секунд.

И так, вернемся к обзору люков. Отличительная особенность люков (я не встречал ничего подобного у других производителей) в том, что одни и те же модели изготавливаются как из пластика, так и из нержавеющей стали и имеют практически идентичные габариты.

Напольные лючки Schneider  решения для организации рабочих мест в офисах
Рис. 4

Модели из пластика имеют высокое качество материалов из которого изготовлены, а также точную подгонку всех частей корпуса. Конструкция проста и удобна. Ничего лишнего, все продумано, аккуратно что вполне ожидаемо (Рис. 5).

Напольные лючки Schneider  решения для организации рабочих мест в офисах
Рис. 5

Напольные лючки Schneider  решения для организации рабочих мест в офисах
Рис. 6

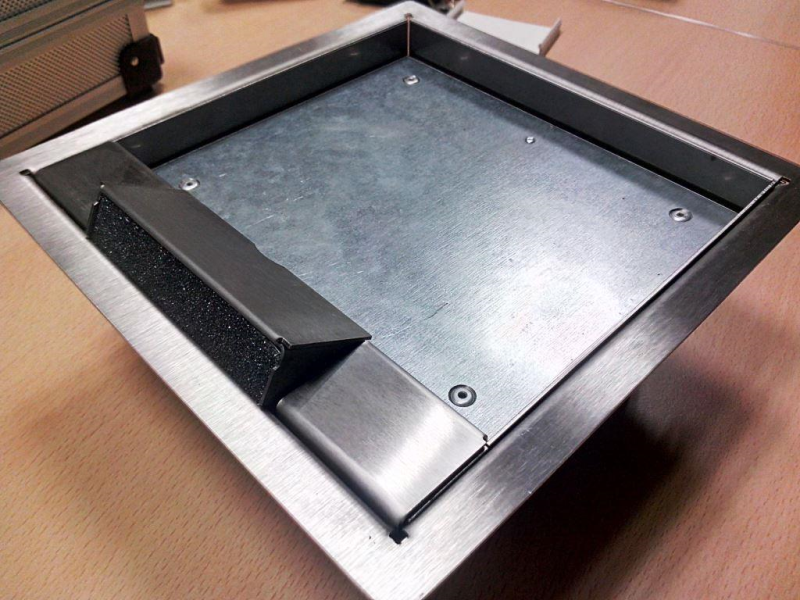

Люки из нержавейки (Рис. 7) стали открытием. Аналогичные решения у других производителей в 2-3 раза дороже.
Благодаря этому они могут составить достойную конкуренцию решениям из пластика.

Для тех, кто никогда не сталкивался с эксплуатацией подобных изделий, поделюсь опытом. Жизненный цикл люков, изготовленных из пластика при активной эксплуатации и постоянном физическом воздействии относительно невелик. Со временем они подвержены деформации, могут разваливаться, приобретать непрезентабельный вид. Хотя производитель заявляет допустимую нагрузку на модели из пластика и нержавейки одинаковый и равен 300кг.

Напольные лючки Schneider  решения для организации рабочих мест в офисах
Рис. 7

В то же время люки, изготовленные из металла в «офисных» условиях имеют практически неограниченный ресурс. И если вы не хотите платить дважды, это единственное правильное решение для зон с повышенной интенсивностью передвижения людей.

Я бы отметил следующие преимущества люков из нержавейки:
— практически неограниченный ресурс;
— достаточно великая толщина вкладываемого покрытия в крышку.

Отдельно нужно отметить что глубина крышки позволяет установить в нее не только ковролин, но и плитку толщиной до 15 мм.

Для закрепления самого каркаса лючка служит подпружиненный фиксатор, позволяющий защелкиванием установить каркас без наличия инструмента в пол толщиной от 10мм.

Напольные лючки Schneider  решения для организации рабочих мест в офисах
Рис. 8

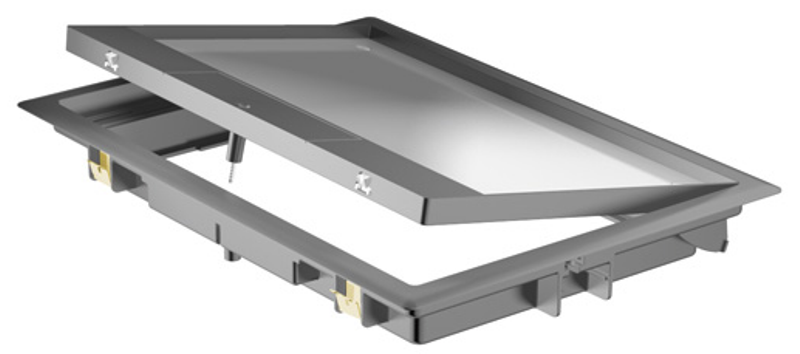

Отдельно можно приобрести так называемые лючки доступа (Рис. 8). Они представляют собой корпус люка с крышкой без розеточных суппортов. Невысокая стоимость оправдывает смысл их использования.
Допустимая нагрузка 300 кг.

Габариты и наполнение

Габариты люков в горизонтальной плоскости- 199х199 (для люков на 4 механизма 45х45) и 199х276мм (для люков на 6 и 8 механизма 45х45).

Розеточные суппорты могут быть размещены на глубине от 70 до 100 мм в пластиковых люков и от 80 до 110 в стальных, шаг регулировки глубины – 5 мм. Специальный переходник позволяет размещать в лючке автоматические выключатели и УЗО.

Установка

Напольные лючки OptiLine 45 подходят для монтажа во все типы полов, как фальшполы (розеточные лючки и лючки доступа устанавливаются прямо в подготовленное отверстие панели фальшпола), так и бетонные полы.
Для фальшпола предусмотрен специальный крепежный комплект в виде двух винтовых зажимов. Для заливных полов можно использовать два типа установочных коробок (Рис. 9). Недорогие пластиковые с регулируемой глубиной 75-95 мм и оцинкованные с фиксированной глубиной 250 или 350мм. Последние поставляются в рамках единого решения по организации подпольных кабельных каналов для заливных полов. Оба типа коробок комплектуются защитными крышками из ДСП, для защиты от попадания цементного раствора.

Напольные лючки Schneider  решения для организации рабочих мест в офисах
Рис. 9

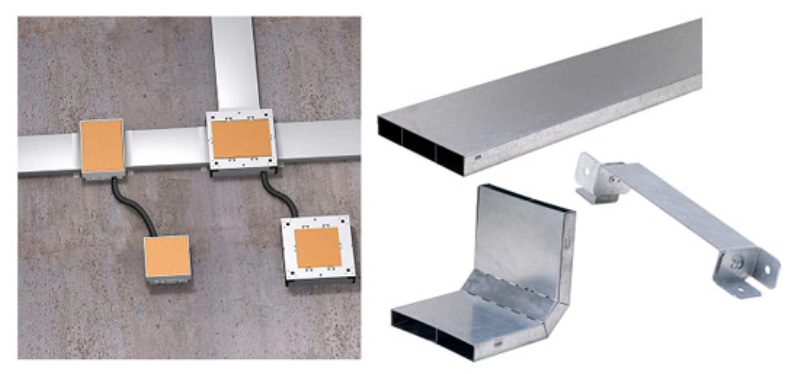

Об актуальности использования коробов из оцинкованной стали для прокладки кабеля в бетонном полу можно долго рассуждать. Цены на данные короба зачастую вынуждают использовать что-то более дешевое. Но во всяком случае, в ассортименте линейки OptiLine 45 такие короба входят (Рис. 10). Уточню, что с лючками OptiLine45 и установочными коробками они совместимы, иначе быть не может.

Короба поставляются отрезками по 2 метра и представлены восемью типоразмерами:
— двухсекционные короба: 150х28мм, 150х38мм, 200х28мм, 200х38мм;
— трёхсекционные короба: 250х28мм, 250х38мм, 350х28мм, 350х38мм.

Система короба состоит из самого лотка, крышки, скоб крепления и переходов для перевода короба из горизонтальной плоскости в плоскость стены.

Напольные лючки Schneider  решения для организации рабочих мест в офисах
Рис. 10

Комплектация и нюансы

В комплект поставки лючка входит:
— каркас люка с крышкой;
— монтажные суппорты для прямого защёлкивания механизмов 45х45 (регулируются по высоте);
— держатель/организатор кабеля (расположен рядом с выводом кабеля в крышке люка);
— две перегородки;
— шесть зажимов для кабеля.

Напольные лючки Schneider  решения для организации рабочих мест в офисах
Рис. 11

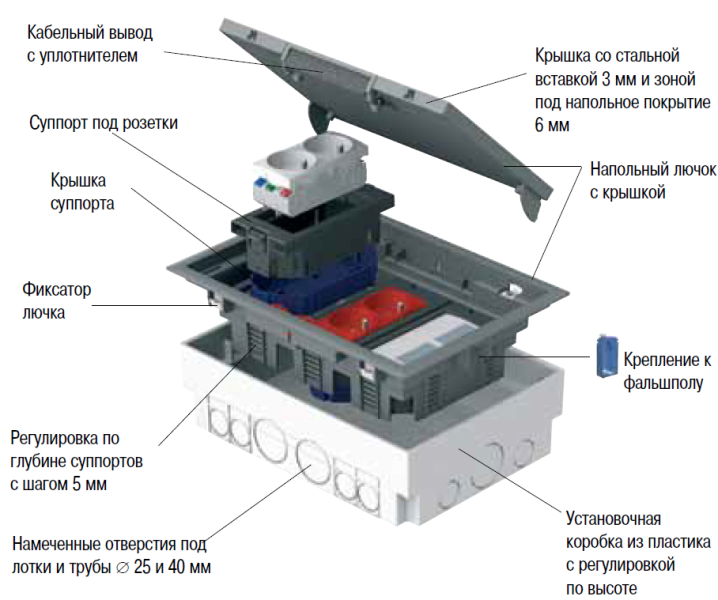

Среди нужных дополнительных аксессуаров нужно отметить крышку суппорта (указана на Рис. 11). О необходимости ее использования можно долго рассуждать, но в качестве электрической безопасности является необходимой защитой.

Подводя итоги

Новой линейке продукции от мирового производителя Schneider Еlectric еще придется доказать на практике свои неоспоримые преимущества перед аналогами сторонних производителей. Но уже сейчас, взяв во внимание наличие всех необходимых аксессуаров в данной линейке, практичность и качество, можно с уверенностью сказать о «свежести» данного продукта на рынке.
