DDoS-атака в обход балансировщика: защищайте свои cookie!

В процессе анализа защищенности IT-инфраструктур нам приходится работать с разным сетевым оборудованием. Бывают хорошо известные устройства и относительно редкие. Среди нечасто встречающихся можно выделить балансировщики нагрузки. Сегодня мы познакомим вас с механизмом поддержания сессий балансировщика F5 BIG-IP методом cookie. Особенность этого механизма в том, что он позволяет злоумышленнику атаковать систему, обходя заданный алгоритм балансировки нагрузки.

Что такое балансировщик нагрузки? Это сетевое устройство, распределяющее трафик приложений между серверами, а также позволяющее контролировать и изменять его характеристики в соответствии с заданными правилами. При использовании веб-приложений необходимо, чтобы сессию клиента обслуживал один и тот же сервер. Для этого балансировщик BIG-IP отслеживает и сохраняет сессионную информацию, которая включает адрес конкретного веб-сервера, обслуживающего клиента. Эта информация используется для того, чтобы направлять запросы клиента к одному и тому же веб-серверу в течение одной сессии.

BIG-IP предлагает несколько методов поддержки сессий, среди которых: cookie persistence, hash persistence, destination/source address persistence, SSL persistence. Для HTTP-трафика в подавляющем большинстве случаев используется метод cookie persistence. Он включает в себя четыре типа: HTTP cookie insert, HTTP cookie rewrite, HTTP cookie passive и cookie hash. Тип HTTP cookie insert наиболее распространен, так как в отличие от прочих не требует настройки каждого веб-сервера на отправку определенных cookies, и они автоматически генерируются на балансировщике.

Давайте посмотрим, какую информацию содержат в себе cookies, отправляемые клиенту.

Имя cookie формируется как BIGipServer<имя пула>. Клиент сразу же получает информацию об использовании балансировщика BIG-IP и имени пула серверов.

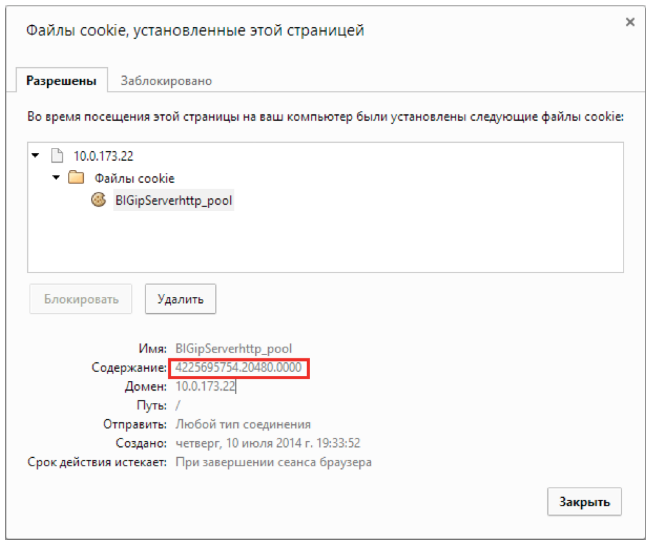

Теперь посмотрим на cookie. В ней содержится обратное десятичное представление IP-адреса сервера (4225695754) и его порта (20480).
Для восстановления IP-адреса и порта в привычный формат существует два способа:

1. Берем десятичное значение cookie, отвечающее за IP-адрес, и переводим в шестнадцатеричный формат: FBDF000A.

Делим на байты и располагаем их в обратном порядке: 0A00DFFB.

Конвертируем байты в десятичный формат, каждый байт открывает октет IP-адреса: 10.0.223.251.

По такому же принципу декодируем порт (там содержится двухбайтовое значение):

20480→5000→0050→80

2. Вводим в командной строке “ping 4225695754”. На выходе имеем IP: 251.223.0.10.

Записываем значения октетов от последнего к первому, получаем: 10.0.223.251.

Аналогичную операцию можно проделать и для значения порта: ping 20480.

Получаем значение: 0.0.80.0.

Поскольку порт записывается двумя байтами, два первых значения опускаем. Записываем значения двух крайних октетов от второго к первому, получаем: 080.

Таким образом мы получили адрес обслуживающего нас сервиса: 10.0.223.251:80.

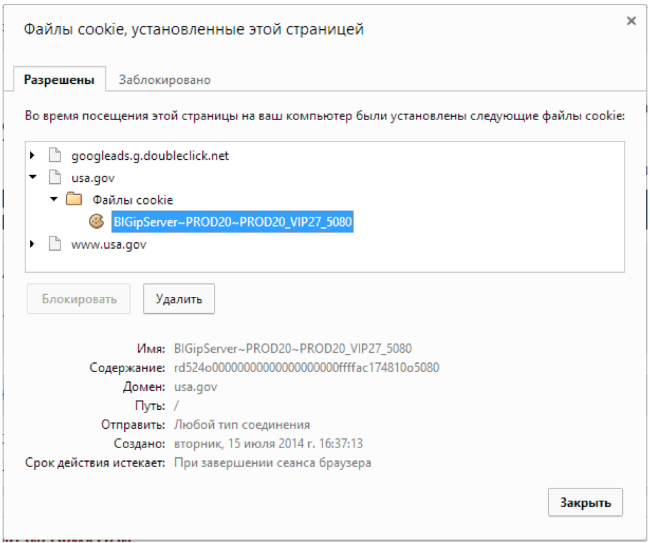

Если член пула не входит в домен маршрутов по умолчанию, используется другой тип кодировки.

Содержание:

• rd524 — route domain 524, обозначает идентификатор домена маршрутов,
• ac174810 — шестнадцатеричное представление IP-адреса веб-сервера – 172.23.72.16,
• 5080 — реальный порт веб-сервера.

Завершая сессии (по умолчанию они истекают при закрытии браузера) и заходя на сайт снова, мы сможем получить информацию о всех серверах пула. Это совершенно ненужное раскрытие информации о внутренней структуре дата-центра.

Как говорилось ранее, балансировщики устанавливаются с целью правильного распределения нагрузки. Однако путем манипуляции значением cookie злоумышленник может сам выбрать, с каким сервером из пула соединяться, обходя заданный алгоритм балансировки нагрузки.

Посмотрим, как это выглядит на практике:

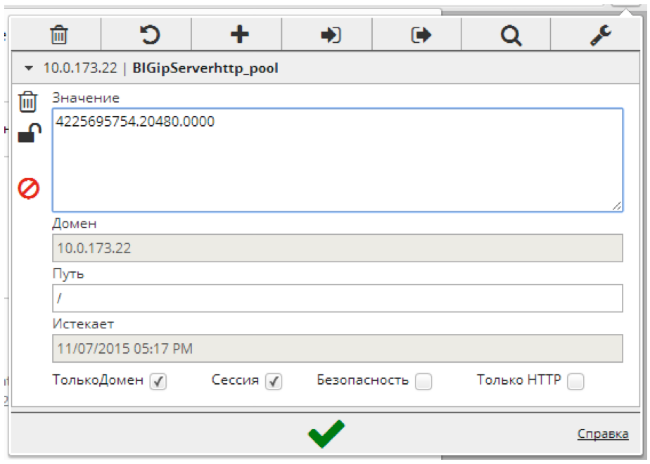

1. Меняем значение cookie на соответствующее нужному нам серверу:

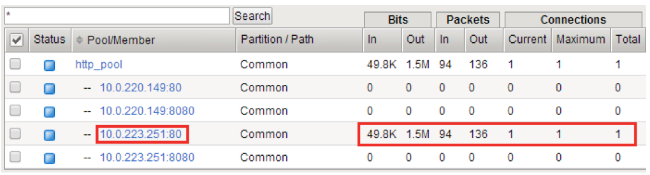

2. Обращаемся к серверу и убеждаемся, что балансировщик перенаправляет нас на сервис, соответствующий значению, установленному нами в cookie на предыдущем шаге:

Возникает резонный вопрос: как защититься?

BIG-IP поддерживает функцию шифрования cookies. Шифрование осуществляется 192-битным шифром AES, а затем cookie кодируется по алгоритму Base64.

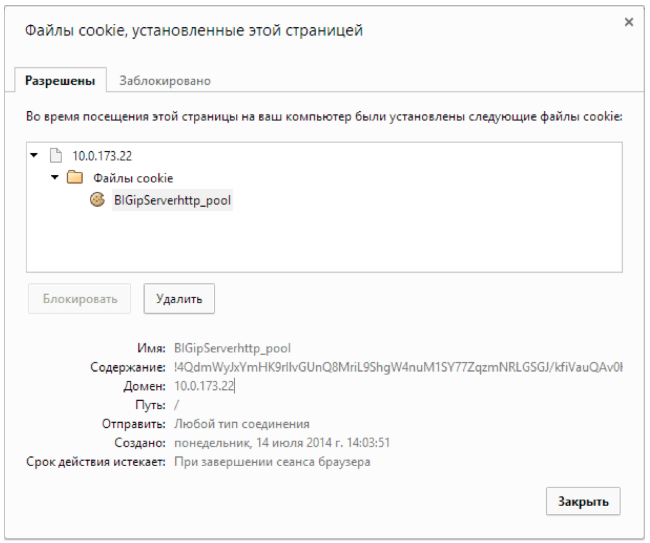

Пример шифрованной cookie:

При использовании шифрования cookies злоумышленник уже не сможет получить информацию об IP-адресах веб-серверов. Однако это не защищает от возможности DoS-атаки на определенный сервер. Дело в том, что шифрованные cookies не имеют привязки к клиенту, и, как следствие, cookies могут быть использованы для проведения атак на сервер с множества источников (например, из бот-сети).

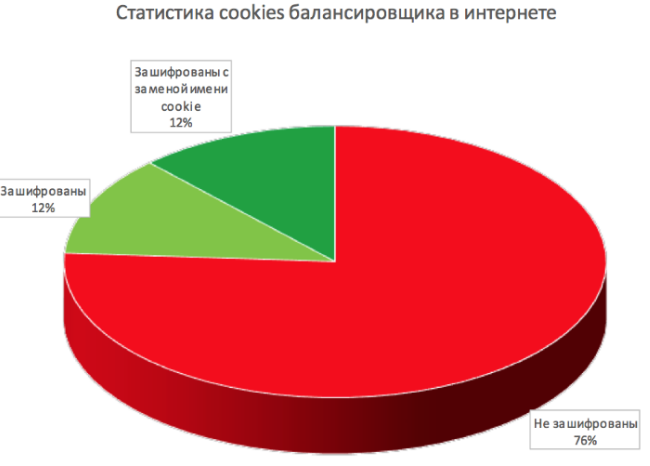

На диаграмме в начале этой статьи приведена статистика, собранная на основе 100 случайных веб-сайтов, иcпользующих балансировщик BIG-IP и поддержку сессий методом cookie. Согласно этой статистике, владельцы большинства таких сайтов не утруждают себя дополнительной настройкой безопасности для сокрытия данных о внутренней инфраструктуре.

Автор: Кирилл Пузанков, исследовательский центр Positive Research
