Реализация на Java хешированного бинарного дерева

в 19:17, , рубрики: java, бинарные деревья, высокая производительность, коллекции, разработка игр

Один мой друг любит говорить (не знаю, его это слова или он их где-то взял), что в программисты идут по двум причинам: если ты хочешь стать хакером или если ты хочешь писать игры. Мой случай второй. Всегда интересовался разработкой игр, причём той частью, которая отвечает за искусственный интеллект в играх. Очень много времени я потратил на изучение алгоритмов поиска пути. Реализуя очередную версию алгоритма A* на Java, столкнулся с интересной ситуацией, связанной с коллекциями TreeSet и TreeMap.

Сразу хочу ввести два понятия, которые буду использовать на протяжении всей статьи: поиск по равенству и поиск по сравнению. Поиском по равенству я буду называть поиск в коллекции, где для сравнения элементов используются методы equals и hashCode. Поиском по сравнению или поиском на основании сравнения я буду называть поиск элемента в коллекции, где для сравнения элементов используются методы compare и compareTo.

В алгоритме A* используется две коллекции для хранения точек пути: открытый список и закрытый список. Точка пути, грубо говоря, имеет для нас три важных атрибута: координату X, координату Y и значение метрической функции – F. Для закрытого списка необходимо выполнять только две операции добавление и поиск. С открытым списком всё несколько сложней. С открытым списком помимо операций добавления и поиска элемента необходимо также находить наименьшую точку по значению метрической функции.

Для закрытого списка выбираем HashSet тут всё очевидно, для операций добавления и поиска отлично подходит, если конечно вы написали хорошую хэш-функцию. С выбором коллекции для закрытого списка возникают затруднения. Если выбрать HashSet, как и для закрытого списка, то мы получим наилучшую асимптотику для операций вставки, поиска и удаления – O(1), однако поиск минимального будет выполняться за O(n). При выборе TreeSet или TreeMap мы будем иметь O(log(n)) для вставки и поиска, но для поиска и удаления минимального будем иметь всего лишь O(1). Посмотреть асимптотики различных коллекций можно тут.

Ещё одна важная деталь, связанная с TreeMap и TreeSet – все операции с этими коллекциями используют сравнения. Таким образом, если поиск нас интересует с учётом координат точек, то для поиска минимального мы используем значение метрической функции, а это приведёт к тому, что операция может быть не выполнена для точки, у которой изменили это значение. Более того при вставке новых значений мы можем получить некорректно построенное дерево: если считать точки с одинаковыми координатами равными и учесть это в компараторе, то вставка нового значения в дерево не произойдёт.

Имеет смысл использовать коллекцию на основе бинарного дерева, так как элементы в открытый список добавляются не так часто, в то время как поиск минимального элемента по значению метрической функции выполняется на каждой итерации поискового алгоритма. Это связано с тем, что добавление в открытый список зависит от наличия аналогичного (по координатам) элемента в закрытом списке, который со временем растёт и в нём оказывается всё большее количество точек – чем больше точек в закрытом списке, тем меньше вероятность добавления элемента в открытый список. Но также хотелось бы иметь преимущества коллекции HashSet.

Я решил обобщить задачу. Пусть определена некоторая структура данных, в которой имеется набор полей. Пусть также некоторые поля определяют отношение эквивалентности двух элементов данной структуры, в то время как другие поля определяют отношения порядка (проще говоря, методы equals и hashCode используют одни поля объекта, а методы compare и compareTo другие).
Задача: реализовать структуру данных, в которой операция поиска элемента на основании равенства выполняется с асимптотикой O(1), а операции вставки и удаления работали с учётом операций и сравнения и равенства, и строили бинарное дерево таким образом, что наименьший элемент был бы корнем дерева.

Так как для моих целей мне нужно хранить в открытом списке точки с учётом их координат, то я могу однозначно определить хэш-функцию на основании размера карты проходимости так, что в ней будут отсутствовать коллизии, поэтому я и в коллекции решил задать константой максимальное количество элементов.


Идея очень проста: будем помещать на основании хеширования элементы коллекции в массив, и тут же помещать эти же элементы в бинарное дерево. Нам понадобиться внутренний класс для упаковки элементов в узлы дерева:

private static class Node<V extends Comparable<V>> {

        private Node parent;
        private Node left;
        private Node right;
        private final V data;

        public Node(V data) {
            this.data = data;
            this.parent = null;
            this.left = null;
            this.right = null;
        }

    }

Тип V определяет элемент коллекции, он должен расширять класс Comparable, чтобы можно было выполнять сравнение для построения дерева.

В классе помимо указателей на левого и правого потомка есть указатель на предка. Это сделано для оптимизации процесса удаления элемента из дерева – имея прародителя удаляемого элемента можно исключить из алгоритма удаления обход дерева начиная с корня, для поиска можно будет воспользоваться массивом элементов.

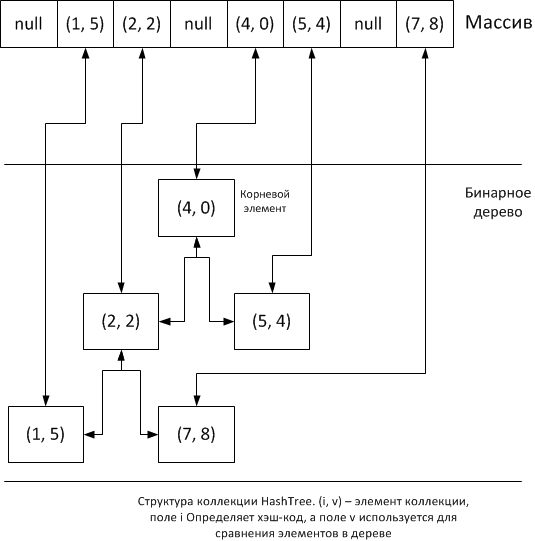

Внутри коллекции должен быть указатель на корень дерева и массив элементов коллекции, где в пустых ячейках хранится null, а в заполненных экземпляры класса Node, где в поле data будет храниться значение добавленного элемента (а точнее значение указателя на экземпляр объекта):

public abstract class HashTree<E extends Comparable<E>> {

    private Node root = null;
    private Node[] nodes;

    public HashTree(int capacity) {
        this.nodes = new Node[capacity];
    }

    public abstract int getElementHash(E element);
…
}

Как и тип V, тип E определяет элемент коллекции. По умолчанию коллекция пуста, поэтому указатель на корневой элемент – null и массив также заполнен значениями null. Класс абстрактный с абстрактным методом getElementHash, позволяющим переопределить вычисление хэш-кода.

Теперь к методам. Метод addElement:

public void addElement(E element) {
        	    int index = getElementHash(element);
        	    if (nodes[index] != null) {
            	        return;
        	    }
       	    Node<E> node = new Node<>(element);
        	    nodes[index] = node;
        	    this.root = connectNodes(this.root, node);
    	}

В методе получаем хэш-код добавляемого элемента. Создаём новый узел дерева с новым элементом в качестве данных и добавляем его в дерево и в массив, где хэш-код определяет индекс в массиве. Вставка элемента в массив имеет асимптотику O(1), вставка в дерево — O(log(n)), суммарная асимптотика – O(log(n)).

Метод removeElement:

public E removeElement(E element) {
        int index = getElementHash(element);
        Node node = nodes[index];
        if (node == null) {
            return null;
        }
        nodes[index] = null;
        E data = (E) node.data;
        Node l = getElemInArray(node.left);
        Node r = getElemInArray(node.right);
        l = connectNodes(l, r);
        if (node.parent == null) {
            this.root = l;
            if (this.root != null) {
                this.root.parent = null;
            }
            return data;
        }
        int p = getElementHash((E) node.parent.data);
        if (nodes[p] != null && nodes[p].left == node)
            nodes[p].left = null;
        }
        connectNodes(nodes[p], l);
        return data;

    }

Здесь, используя хэш-код удаляемого элемента, извлекается из массива узел дерева, который нужно удалить. Используя предка удаляемого узла, выполняем удаление элемента, в процессе которого приходится 2 раза вызывать связывание поддеревьев, каждая из операций в худшем случае обладают асимптотикой – O(log(n)). В итоге метод имеет асимптотику O(log(n)).

Метод connectNodes выполняет присоединение, как одиночного узла, так и поддерева. Причём связывание происходит с применением сравнения. Таким образом, в вершине дерева всегда находится наименьший элемент.

Метод connectNodes:

private Node connectNodes(Node parent, Node node) {
       	     if (parent == null) {
          	         return node;
    	         } else if (compare(node, parent) < 0) {
        	             node.left = parent;
         	             parent.parent = node;
         	             parent = node;
         	             return parent;
   	         } else {
     	             Node cur = parent;
            Node n = node;
            while (cur != null) {
                if (compare(n, cur.left) < 0) {
                    if (cur.right == null) {
                        cur.right = cur.left;
                        cur.left = n;
                        n.parent = cur;
                        break;
                    }
                    Node tmp = cur.left;
                    cur.left = n;
                    n.parent = cur;
                    cur = n;
                    n = tmp;
                    continue;
                }
                if (compare(n, cur.right) < 0
                        && compare(n, cur.left) > 0) {
                    Node tmp = cur.right;
                    cur.right = n;
                    n.parent = cur;
                    cur = n;
                    n = tmp;
                    continue;
                }
                if (compare(n, cur.right) > 0) {
                    cur = cur.left;
                }
            }
            return parent;
        }
    }

Поиск элемента можно осуществлять не в дереве, а в массиве на основании хэш-кода, поэтому операция поиска имеет асимптотику O(1). А так как дерево организовано как бинарное, то в корне всегда находится минимальный элемент по сравнению и асимптотика поиска минимального — O(1). Замечу, что удаление минимального элементы имеет асимптотику O(log(n)), так как при удалении требуется реорганизовать дерево, начиная с корня.

На первый взгляд операция удаления минимального элемента в реализованной коллекции имеет худшую асимптотику, чем у коллекции HashSet, но не стоит забывать, что прежде чем удалить минимальный элемент его сначала нужно найти, а для этого требуется выполнить операции с асимптотикой O(n). Таким образом, итоговая асимптотика операции удаления минимального элемента в коллекции HashSet будет иметь вид –O(n).

Проверка наличия элемента в коллекции, как уже говорилось выше, выполняется на основании проверки на null элемента массива по индексу, определяемому хэш-кодом элемента. Проверка выполняется методом contains и имеет асимптотику O(1):

public boolean contains(E element) {
        int index = getElementHash(element);
        return nodes[index] != null;
 }

Также на основании хэш-кода выполняется поиск по равенству при чём с той же асимптотикой при помощи метода getElement:

public E getElement(E element) {
        return (E) nodes[getElementHash(element)].data;
 }

Реализованная коллекция не лишена недостатков. Она требует больше памяти, ей нужна хэш-функция без коллизий и для реализации перебора элементов придётся реализовывать обход дерева, что также не доставляет удовольствия, но данная коллекция предназначена для других целей. Главное преимущество – это возможность поиска элементов одного типа по разным критериям с наилучшей асимптотикой. В применении к моей задаче, это был поиск по равенству на основании координат и поиск минимального элемента на основании сравнения значений метрической функции.

В конце приведу результаты тестирования коллекции на быстродействие по сравнению с коллекциями LinkedHashMap, TreeSet и HashSet. Все коллекции заполнялись 1000 значений типа Integer и, с заполненными коллекциями, проводился следующий набор операций:

  1. помещение нового элемента в коллекцию;
  2. проверка на наличие в коллекции элемента с заданным значением (проверка выполнялась дважды для элемента, который был в коллекции и для элемента, которого в коллекции не было);
  3. поиск и удаление минимально по сравнения элемента;
  4. удаление, добавленного в пункте 1, элемента.

Результаты тестов приведены в таблице:

Коллекция Количество повторений Затраченное время
LinkedHashMap 10 000 000 1985±90 мс
TreeSet 10 000 000 1190±25 мс
HashSet 1 000 000 4350±100 мс
HashTree 10 000 000 935±25 мс

В итоге имеем более чем в 2 раза большую скорость коллекции HashTree по сравнению с LinkedHashMap и в 1.27 раза большую по сравнению с TreeSet (рассматривать HashSet не имеет смысла вообще). Проверки выполнялись на машине с 4Гб оперативной памяти и процессором AMD Phenom(tm)II X4 940, ОС – 32-разрядная Windows7 Профессиональная.

P.S.: Коллекцию можно ещё больше ускорить за счёт использования красно-чёрного дерева вместо бинарного.
