Мини-игра с отслеживанием положения головы или как я встретил headtrackr.js
11.02.2013 г. читатель omfg [1] опубликовал статью [2], с которой началось мое знакомство с headtrackr.js [3].
В этом топике я расскажу, как средствами браузера с поддержкой getUserMedia [4] получить координаты и угол наклона головы пользователя перед монитором, как учесть дефекты изображения, принимаемого с веб-камеры и отфильтровать их, и как использовать данную технологию в своих пректах, задействовав лишь html + JavaScript.
Применений этому можно придумать огромное количество. Для простоты, в данном топике мы сделаем мини-игру, в которой змейка будет ползти сверху вниз и менять направление в зависимости от положения головы играющего.
Самым нетерпеливым: результат тут [5].
Знакомство с Headtrack.js
Как пишут авторы на странице проекта [3], headtrack.js является библиотекой для распознавания лица и головы в реальном времени, отслеживания позиции головы и её положения, относительно экрана, использую веб-камеру и стандарт webRTC/getUserMedia.
Попробуем сделать сделать небольшой Hello World:
1) Создадим html файл.
<!doctype html>
<html lang="en">
<head>
<title>Детекцийа</title>
<meta http-equiv="X-UA-Compatible" content="IE=Edge"/>
<meta charset="utf-8">
<style>
body {
background-color: #f0f0f0;
margin-left: 10%;
margin-right: 10%;
margin-top: 5%;
width: 40%;
overflow: hidden;
font-family: "Helvetica", Arial, Serif;
position: relative;
}
</style>
<script type="text/javascript" src="js/jquery.js"></script>
</head>
<body>
<script src="js/headtrackr.js"></script>
<canvas id="compare" width="320" height="240" style="display:none;"></canvas>
<video id="vid" autoplay loop width="320" height="240"></video>
<canvas id="overlay" width="320" height="240"></canvas>
<canvas id="debug" width="320" height="240"></canvas>
<p id='gUMMessage'></p>
<p>Что происходит : <span id='headtrackerMessage'></span></p>
<br>
<p><input type="button" onclick="htracker.stop();htracker.start();" value="Перезапуск"></input>
<br/><br/>
<input type="checkbox" onclick="showProbabilityCanvas()" value=""></input>Матрица вероятностей</p>
<button id='stop_ang'>Стоп</button>
<div id='tab_p' style='height:100px; overflow:scroll;'>
<table id='angles' border=1 cellspacing=0>
</table>
</div>
<div id='slider_wrap'>
<div id='slider'></div>
</div>
<script>
// Получаем элементы video и canvas
var videoInput = document.getElementById('vid');
var canvasInput = document.getElementById('compare');
var canvasOverlay = document.getElementById('overlay')
var debugOverlay = document.getElementById('debug');
var overlayContext = canvasOverlay.getContext('2d');
canvasOverlay.style.position = "absolute";
canvasOverlay.style.top = '0px';
canvasOverlay.style.zIndex = '100001';
canvasOverlay.style.display = 'block';
debugOverlay.style.position = "absolute";
debugOverlay.style.top = '0px';
debugOverlay.style.zIndex = '100002';
debugOverlay.style.display = 'none';
// Определяем сообщения, выдаваемые библиотекой
statusMessages = {
"whitebalance" : "Проверка камеры или баланса белого",
"detecting" : "Обнаружено лицо",
"hints" : "Что-то не так, обнаружение затянулось",
"redetecting" : "Лицо потеряно, поиск..",
"lost" : "Лицо потеряно",
"found" : "Слежение за лицом"
};
supportMessages = {
"no getUserMedia" : "Браузер не поддерживает getUserMedia",
"no camera" : "Не обнаружена камера."
};
document.addEventListener("headtrackrStatus", function(event) {
if (event.status in supportMessages) {
var messagep = document.getElementById('gUMMessage');
messagep.innerHTML = supportMessages[event.status];
} else if (event.status in statusMessages) {
var messagep = document.getElementById('headtrackerMessage');
messagep.innerHTML = statusMessages[event.status];
}
}, true);
// Установка отслеживания
var htracker = new headtrackr.Tracker({altVideo : {ogv : "", mp4 : ""}, calcAngles : true, ui : false, headPosition : false, debug : debugOverlay});
htracker.init(videoInput, canvasInput);
htracker.start();
// Рисуем прямоугольник вокруг «пойманного» лица
document.addEventListener("facetrackingEvent", function( event ) {
// clear canvas
overlayContext.clearRect(0,0,320,240);
// once we have stable tracking, draw rectangle
if (event.detection == "CS") {
overlayContext.translate(event.x, event.y)
overlayContext.rotate(event.angle-(Math.PI/2));
overlayContext.strokeStyle = "#CC0000";
overlayContext.strokeRect((-(event.width/2)) >> 0, (-(event.height/2)) >> 0, event.width, event.height);
overlayContext.rotate((Math.PI/2)-event.angle);
overlayContext.translate(-event.x, -event.y);
document.getElementById('ang').innerHTML=Number(event.angle *(180/ Math.PI)-90);
}
});
// Включениевыключение показа дебаг режима (вероятности)
function showProbabilityCanvas() {
var debugCanvas = document.getElementById('debug');
if (debugCanvas.style.display == 'none') {
debugCanvas.style.display = 'block';
} else {
debugCanvas.style.display = 'none';
}
}
</script>
</body>
</html>
Скачаем [6] библиотеку и подключим к нашему проекту:
<script src="js/headtrackr.js"></script>
Если мы сейчас откроем наш пример в браузере, то увидим следующую картинку:

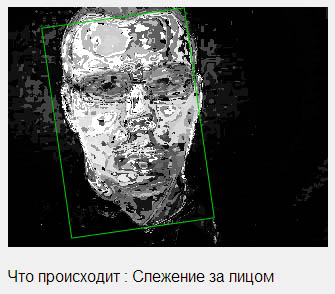

И в дебаг-режиме:
Как видим, наше приложение работает, лицо успешно определяется.
В данной статье рассматривается проблема снятия угла поворота головы вокруг нормали к плоскости экрана, поэтому обратим внимание на этот параметр.
Добавим в «facetrackingEvent” следующий код:
document.getElementById('ang').innerHTML=Number(event.angle *(180/ Math.PI)-90);
А в сам Html документа этот:
Угол: <span id='ang'></span>
Теперь наше страница умеет отображать отклонение головы от вертикали в градусах.
Однако, посмотрим на график значений угла, полученных за 20 секунд:
Такая огорчающая картина говорит как о шумах в снимаемом с камеры изображении, так и о погрешностях в вычислениях самой библиотеки.
Без паники, сейчас мы с этим справимся.
Первое что я сделал – попробовал прогнать данные через фильтр скользящего среднего [7], однако картина не обрадовала:
Небольшое улучшение присутствует, но это совсем не то, чего я ожидал.
Вспомнив диплом ( в котором я ставил на датчик тока целую кучу всяких фильтров), решил попробовать фильтр Калмана [8] (во многом понять принцип его работы, в свое время мне помогла статья [9] justserega [10] на хабре, который тогда мне очень помог, ответив на множество глупых и не очень вопросов в личке):

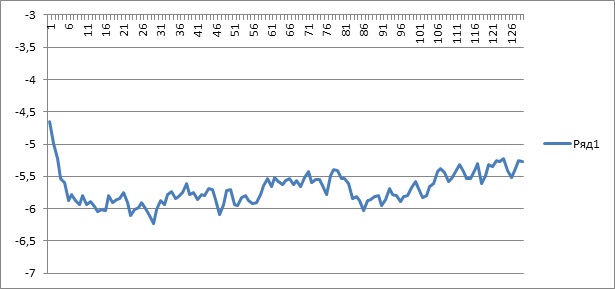

Уже значительно лучше. Однако это фильтр, взятый с произвольными настройками.
Подбираем ковариацию и настраиваем погрешность измерений и получаем:
Просто замечательно. Вот он же, но тут я двигал головой вправо-влево:
Такая картинка нам подходит.
var Q = 2;
var R = 85;
var F = 1;
var H = 1;
var X0;
var P0;
var State = 0;
var Covariance = 0.1;
function SetState(state_s,covariance_s){
State = state_s;
Covariance = covariance_s;
}
function Correct(data)
{
X0 = F*State;
P0 = F*Covariance*F + Q;
var K = H*P0/(H*P0+R);
State = X0 + K*(data - H*X0);
Covariance = (1 - K*H)*P0;
}
SetState(0,0.1);
В финальном архиве он лежит отдельным файлом kalman.js
Испытание
Для испытания полученной системы, я сделал ползунок, двигающийся влево или вправо, в зависимости от наклона головы:
Вдохновленный результатами, решил набросать что-то более «визуально понятное», с точки зрения отображения плавности изменения координат:
var angles = [0];
var canvas = document.getElementById("canvas");
var rc=document.getElementById("canvas").getContext('2d');
rc.clearRect(0, 0, canvas.width, canvas.height);
setInterval(function(){redraw(angles);},20);
function redraw(angles){
rc.clearRect(0, 0, canvas.width, canvas.height);
rc.beginPath();
for (var i=0;i<=angles.length-1;i++){
rc.lineTo(angles[i]+150,i+0);
rc.moveTo(angles[i]+150,i+0);
}
rc.arc(angles[angles.length-1]+153, 200, 6, 0 , 2 * Math.PI, false);
rc.stroke();
rc.moveTo(angles[angles.length-1]+150,200);
rc.fillStyle = 'green';
rc.fill();
}
Массив angles накапливает и хранит 200 последних значений угла, при получении новых значений делается сдвиг влево:
angles[angles.length] = (angle*1.5);
if (angles.length > 200){
angles.shift();
}
Результат:
Если змейка в примере начинает судорожно дергаться — попробуйте отодвинуться подальше от камеры и перезагрузить страницу.
Архив с рабочим примером можно скачать тут [11]
Запускать файл 1.html
Внимание, пример может не работать, если запускать его с локального компьютера, поэтому тут можно посмотреть вживую [5].
Эксель файл со снятыми значениями для чистого сигнала и пропущенного через фильтры и диаграммы для всего этого тут: http://goo.gl/FWMBE [12]
Дальше думаю либо развивать тему в сторону pseudo-3D [13], либо доработаю пример из статьи до чего-то более серьезного (меню, управляемое взглядом? Перемещение по карте наклонами головы? etc.)
Спасибо за внимание, хорошего дня.
