Тяжелый FPV-квадрокоптер — разработка, сборка и первый полет

в 16:56, , рубрики: diy или сделай сам, fpv, gopro, multiwii, quadcopter, квадрокоптер, квадроторы, метки: , , , , ,


Я занимаюсь квадрокоптерами в качестве хобби уже почти полгода. На свой последний аппарат я навесил камеру (GoPro HD Hero 2) и видеопередатчик, и летал на нем через видеоочки — крутейшее ощущение, я вам хочу сказать. Нo техника была нe идеальной. Старая рама X525 с алюминиевыми балками была недостаточно стабильной для веса в 1.8кг, коптер в воздухе потряхивало, да и выглядело это всe достаточно колхозно. Поэтому было принятo решение строить новый квад, на собственноручно разработанной раме, с учетом всех потребностей. А потребности были следующие:

  • Место под всe оборудование. На новой раме должно былo быть достаточно места для камеры (без пропеллеров в картинке), передатчика, OSD, большого аккумулятора, плюс электроники управления (плата контроллера полета и GPS).
  • Стабильность. Рама должна быть максимально жесткой, но в то же время обеспечивать виброизоляцию камеры от моторов.
  • Внешний вид. Хотелось сделать коптер таким, чтобы было приятно на него смотреть, а не типичным для начинающих комком проводов и стяжек на стандартной крестовидной раме.
  • (Вторично) Вес. Коптер на базe X525 весил 1.8кг с камерой и батарейкой, хотелось эту цифру слегка уменьшить, заодно и приподнять время полета на одном аккумуляторе.

Пораскинув мозгами и приняв решение, как всe это будет выглядеть, я установил LibreCAD и принялся за работу.

Разработка

Вдохновением для общей формы коптера послужила рама Spidex v2. Мне понравилось расположение компонентов в одном уровне — камера спереди, потом смещенный вперед центр, и подвешенный сзади аккумулятор. Такая схема позволяет расположить камеру так, что пропеллеры не попадают в ее поле зрения. Также они придумали хороший способ виброизоляции — камера и аккумулятор подвешиваются к двум горизонтальным трубам, которые в свою очередь монтируются на центр с помощью резиновых изоляторов. Масса аккумулятора помогает уменьшить вибрации, передающиеся нa камеру. Ну и смотрится такой коптер, на мой взгляд, очень даже прилично.

Однако полностью под мои потребности Spidex не подходил. Во-первых, в нем использованы алюминиевые трубки, от которых я уже натерпелся — гнутся они, причем даже без аварий, просто от постоянной нагрузки. Во-вторых, я использую камеру GoPro Hero HD2, одолженную на неопределенный срок у сожителя — я нe готов монтировать ее на коптер без защитного корпуса, а Spidex этого не предусматривает.

Короче говоря, от Spidex я решил использовать только общую компоновку. Раму я решил собирать самостоятельно, используя стеклопластиковые пластины и карбоновые трубы с зажимами. У знакомого дома стоит фрезерный станок, на котором можно вырезать пластины необходимой формы. Чтобы создать эту самую форму, я засел за LibreCAD, и вот что у меня получилось:

Тяжелый FPV квадрокоптер — разработка, сборка и первый полет

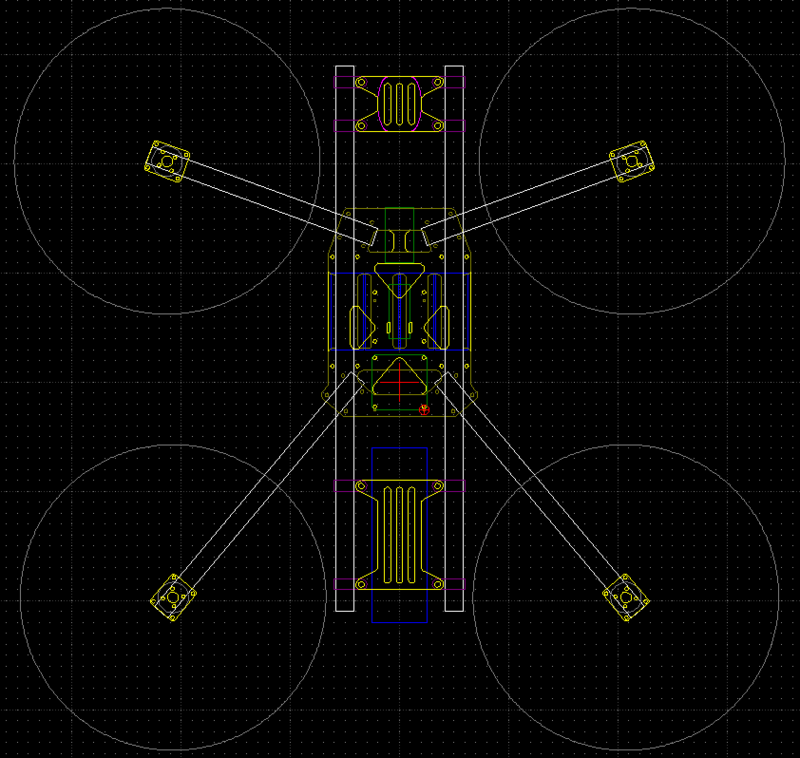

Общий вид коптера сверху

Тяжелый FPV квадрокоптер — разработка, сборка и первый полет

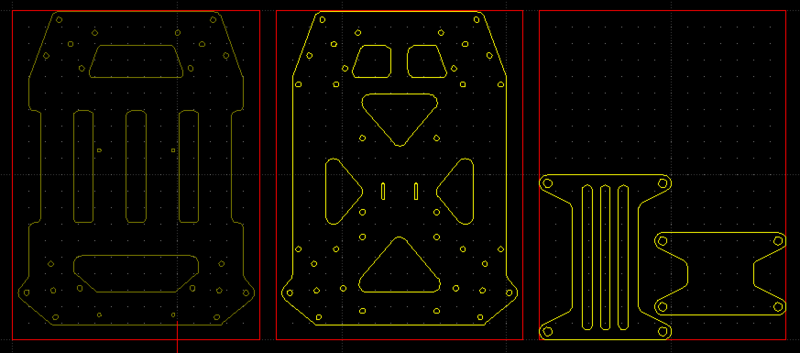

Центральные пластины и держатели камеры и аккумулятора

Удовлетворившись данным результатом, я передал чертежи знакомому, и заказал всe необходимые детали в местных (немецких) онлайн-магазинах. В частности, были куплены карбоновыe трубки (16x14мм, метровой длины, три штуки — для рамы нужны будут две, ну и про запас), зажимы для них вместе с подходящими винтами/гайками (из набора FCP HL от Flyduino), провода для прокладки через трубки к моторам, виброизоляторы (сайлент-блоки под М3), и куча всякой мелочевки.

Всю электронику я решил использовать с предыдущего коптера. Два квада мнe ни к чему, все прекрасно работает — зачем покупать новые детали? Список той самой электроники и других деталей, перекочевавших с предыдущей модели:

  • Моторы: 4x NTM 28-30 750kv
  • Контроллеры моторов: 4x HobbyKing Blue Series 30A, с прошивкой SimonK
  • Пропеллеры: 4x Graupner E-Prop 11x5
  • Плата управления: Crius MultiWii SE v0.1, с MultiWii 2.2
  • Аккумуляторы: Turnigy Nanotech 4S 4500mAh 25-35C
  • Камера: GoPro HD Hero2
  • Видеопередатчик: ImmersionRC 5.8G 25mW
  • Антенна: Clowerleaf 5.8G, DIY от умельца на местном форуме
  • OSD: MinimOSD с прошивкой KV Team OSD для MultiWii 2.2
  • GPS: Drotek I2C GPS
  • Радиоприемник: Graupner HoTT GR-16, под мой передатчик (MX-16)

Сборка

Через несколько дней все детали были на месте, и можно было приступать к сборке.

Сборка коптера в 23 картинках

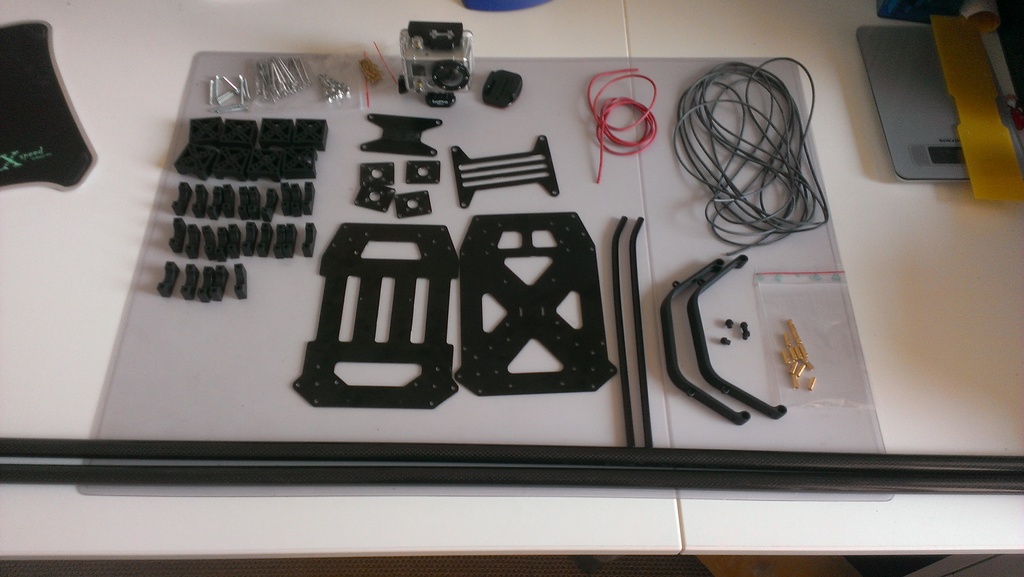

Детали разложены на столе, сборка начинается. Порядок долго не продержался…

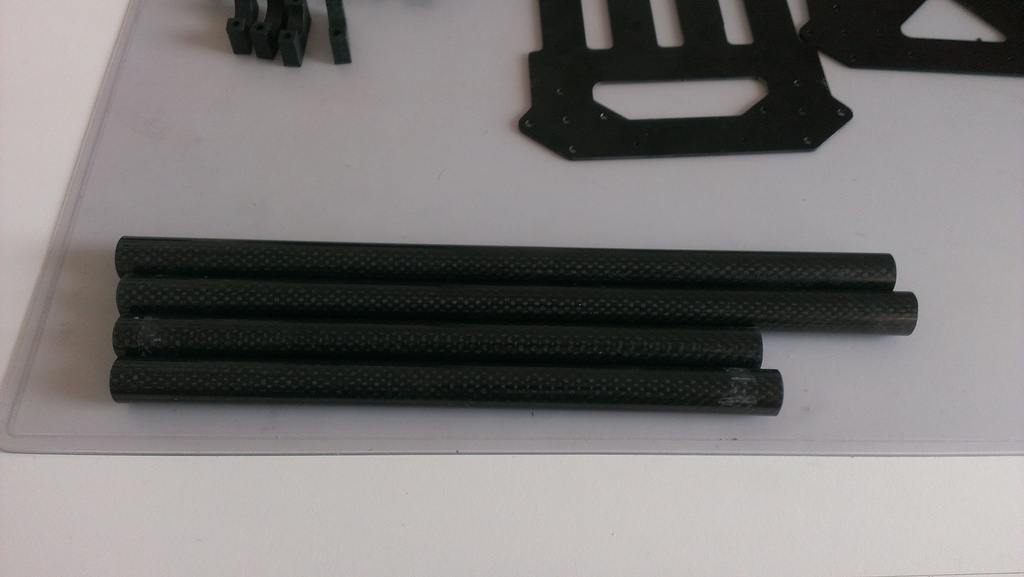

Для начала пилим трубки под нужную длину — 22см и 28см, все четыре пилятся из одной метровой трубки. Пилкой для металла с мелкими зубьями идет очень хорошо.

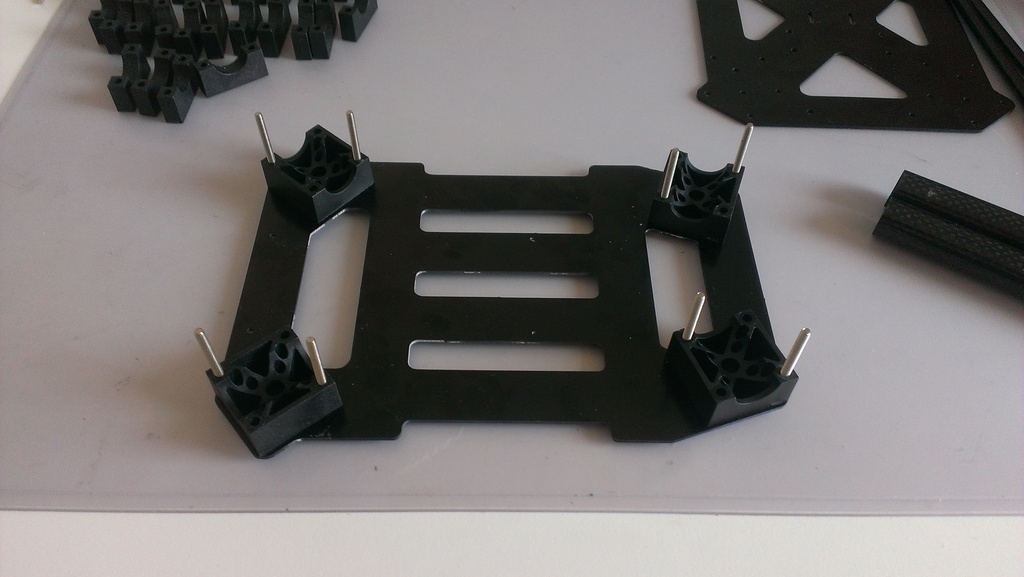

Примеряем зажимы к нижнему центру.


Центр собран для проверки, все ли стыкуется как надо. Вроде да.

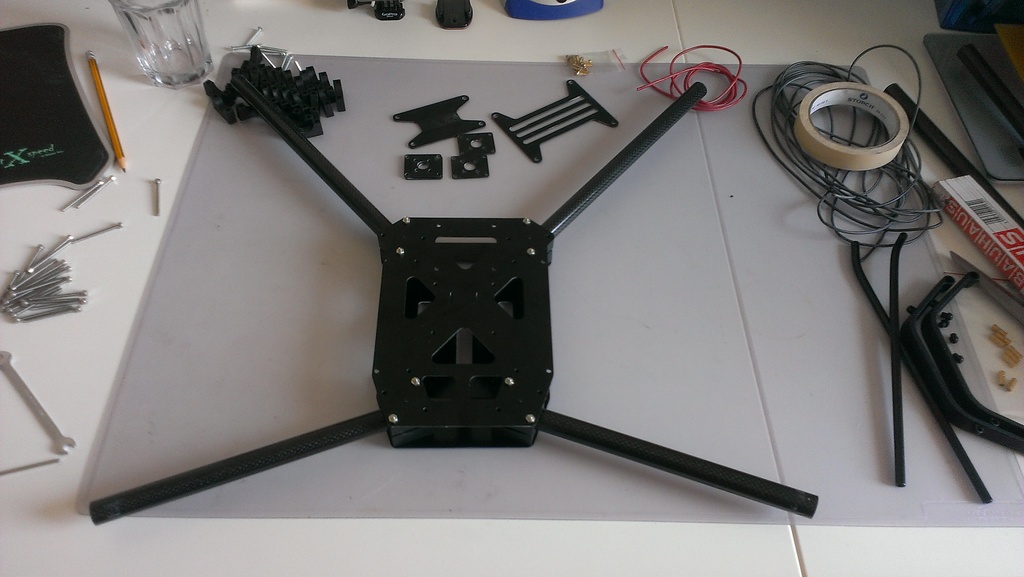

Прикрутил все остальные части рамы. Похоже, что почти готово? Как бы не так.

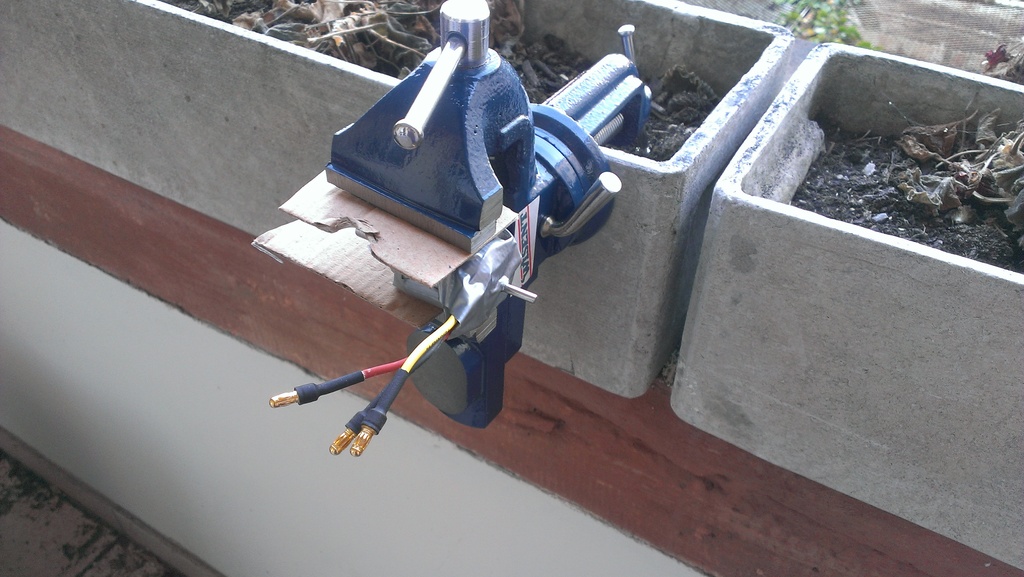

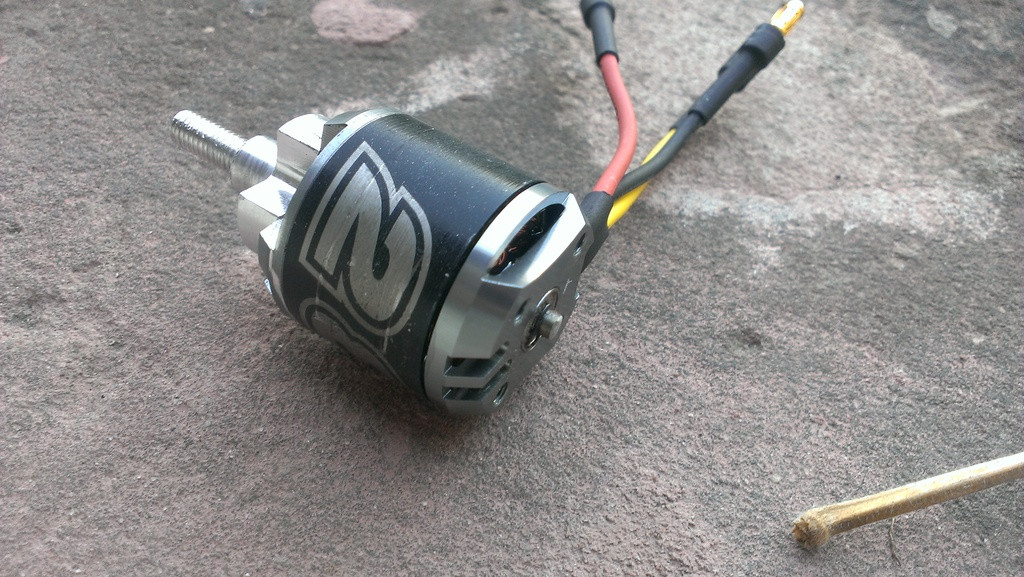

Оси моторов нужно обрезать — они выступают с задней стороны, и мешают установке сверху трубок. Обклеиваем мотор клейкой лентой, дабы не допустить попадания металлических опилок внутрь…


… и Дремелем его, Дремелем. Дремель режет 3-миллиметровую ось как нож масло. Главное защитные очки нe забыть.

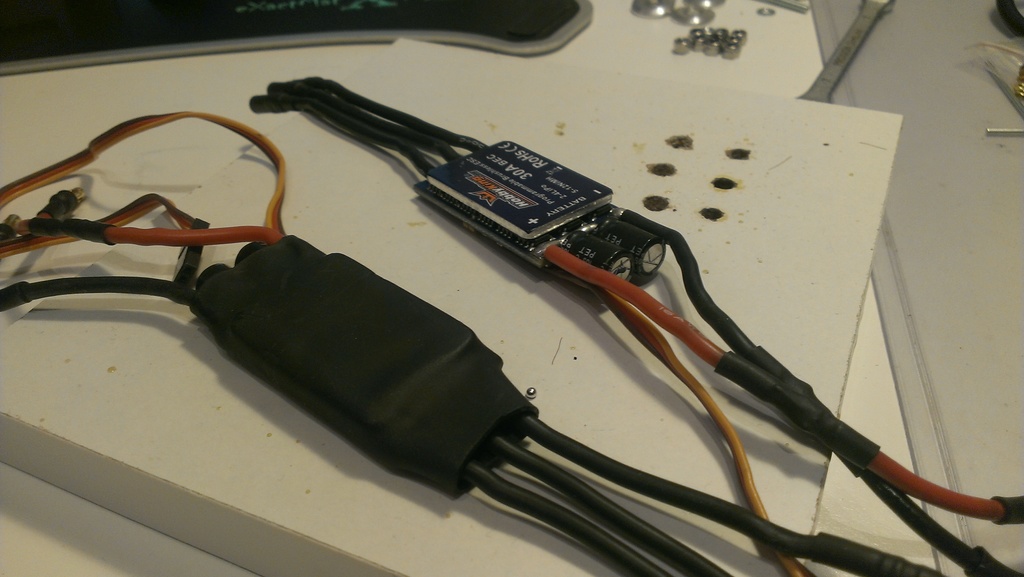

Снимаем термоусадку с контроллеров моторов, чтобы припаять новые провода.

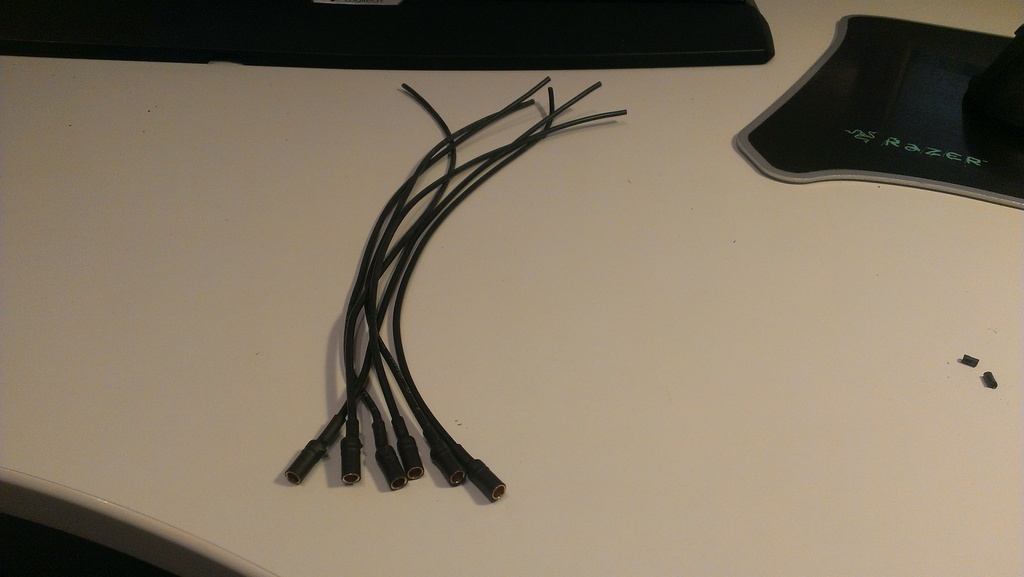

Провода нарезаны под нужную длину. Припаиваем разъмы для моторов. По три фазы на мотор, паять надо дофига — и это всeго лишь квад.

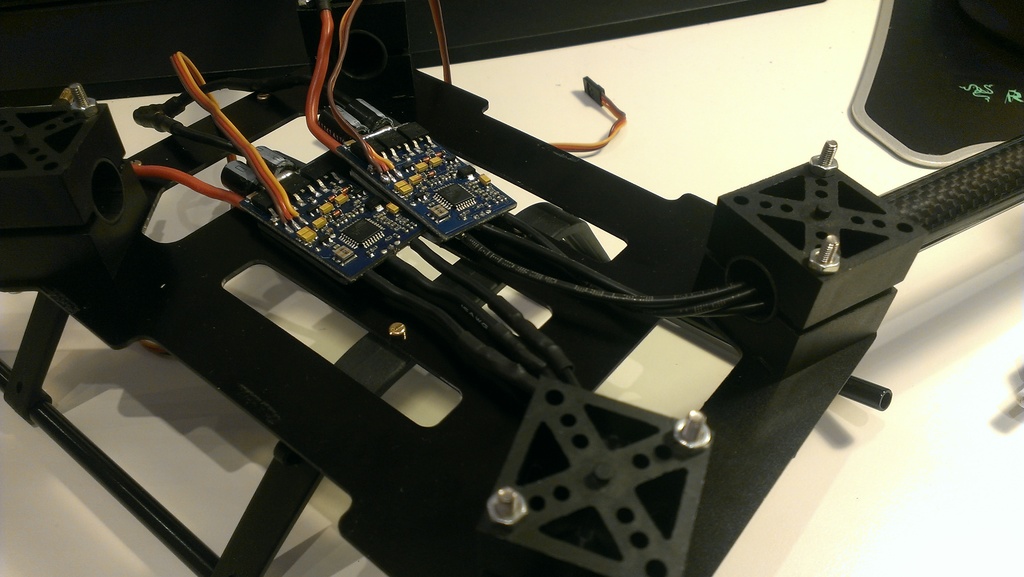

Размещаем контроллеры на нижней полураме.


Прикручиваем мотор и проводим кабеля через трубку. Всe собирается, как запланировано!

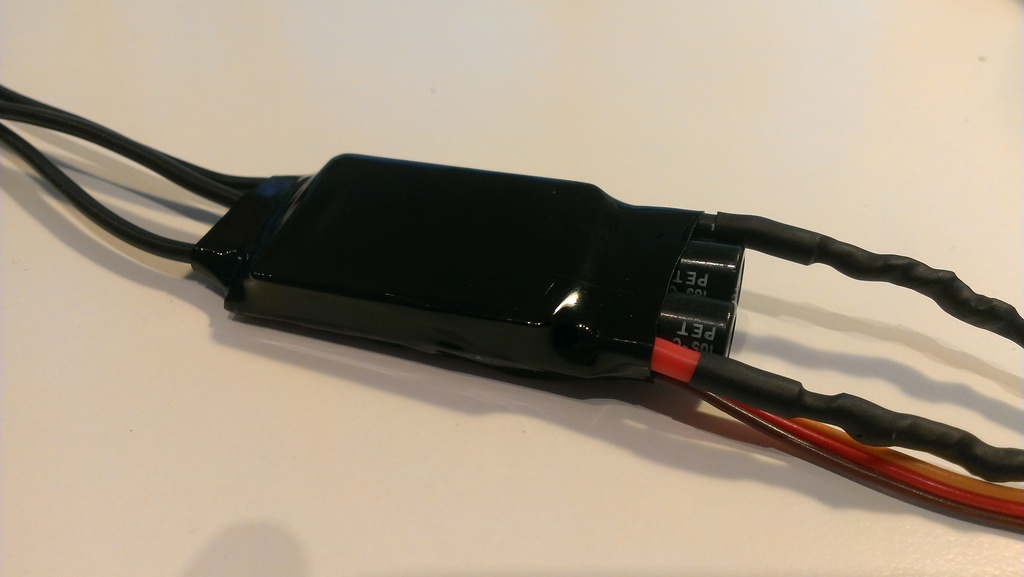

Изолируем контроллеры новой термоусадкой, когда все кабеля на месте.


Устанавливаем контроллеры моторов на их окончательную позицию. Проводов многовато, но достаточно чисто.

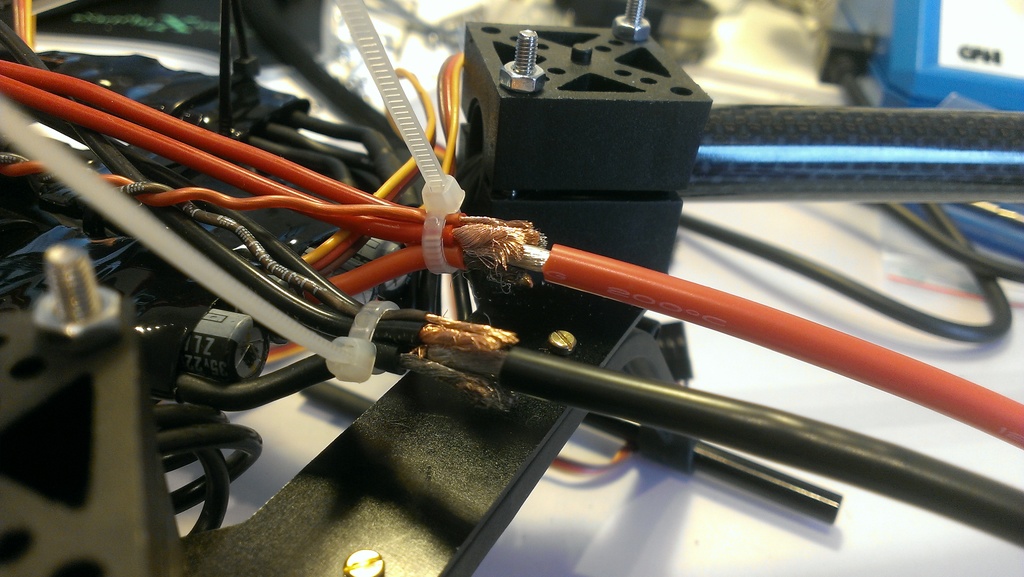

Разводка проводов от аккумулятора, методом RCExplorer. Сначала собираем провода от контроллеров пучком…

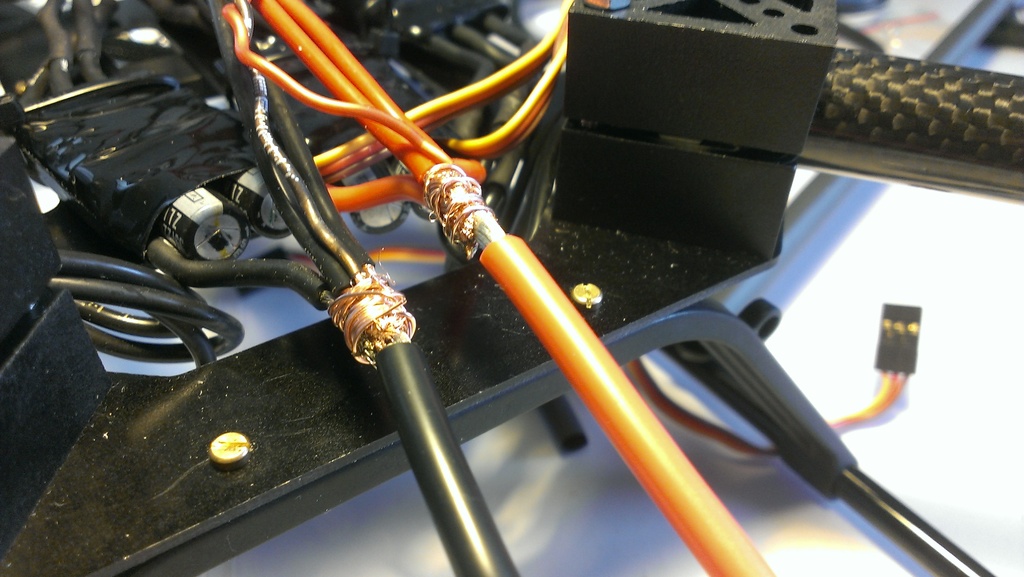

… стягиваем тонкой медной проволокой…


… спаиваем, и изолируем термоусадкой. Соединение получается механически крепкое, и хорошо проводящее.

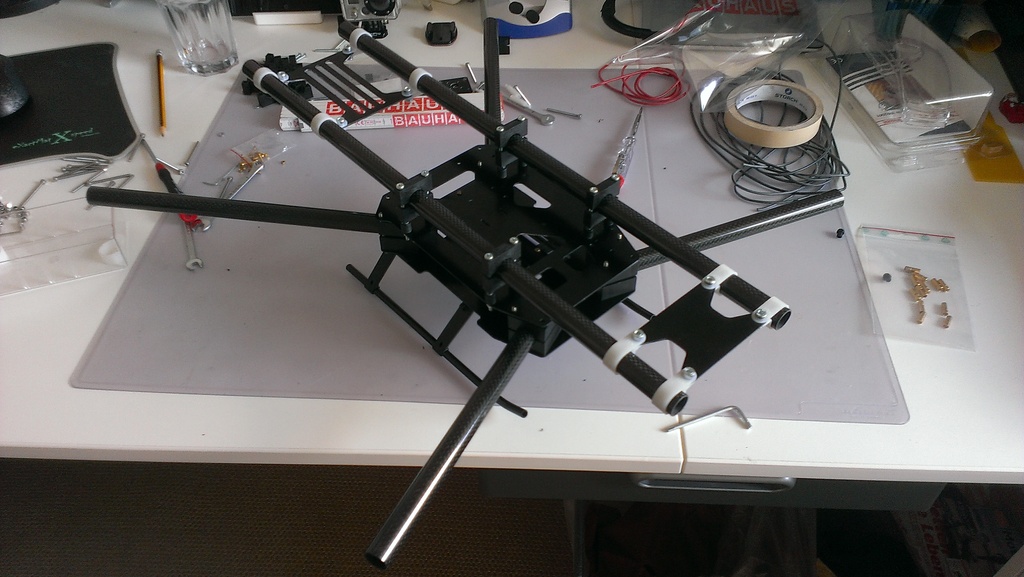

Примеряем итоговую сборку: все совпадает! Верняя полурама еще не прикручена, просто лежит сверху.


Верхняя полурама с управляющей электроникой в центре (контроллер и GPS) и виброизолированными трубками с камерой и аккумулятором.


Видеооборудование нa нижней стороне верхнего центра: видеокабель из камеры идет в MinimOSD, там на него накладывается информация из полетного контроллера, и дальше в видеопередатчик.

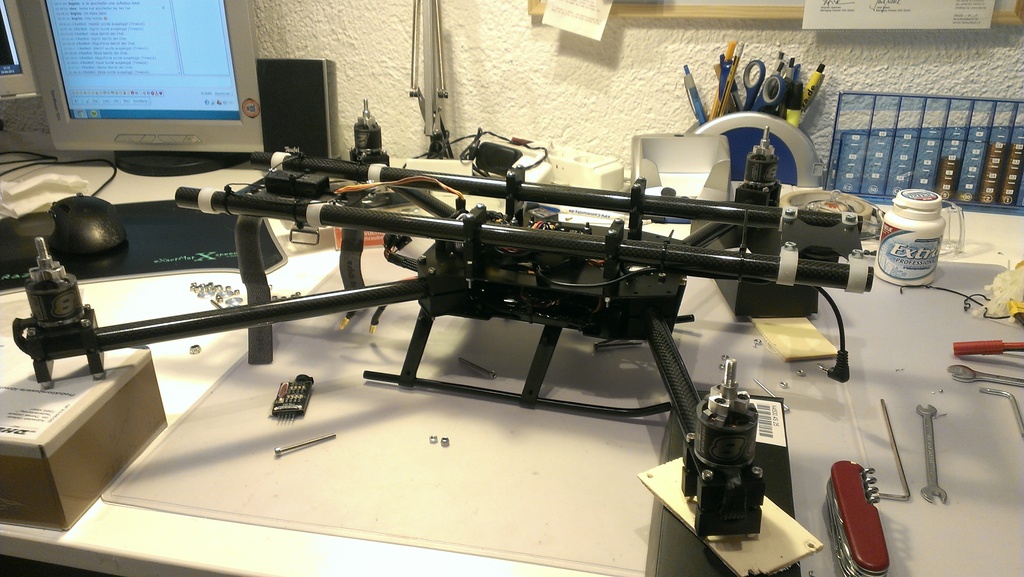

Нижняя полурама готова к установке верхней. Моторы приподняты, чтобы зажимы в центре не распались, когда будут откручены временные гайки.


Устанавливаем и прикручиваем верхнюю полураму. Затягиваем гайки, соединяем всe провода…


… готово!

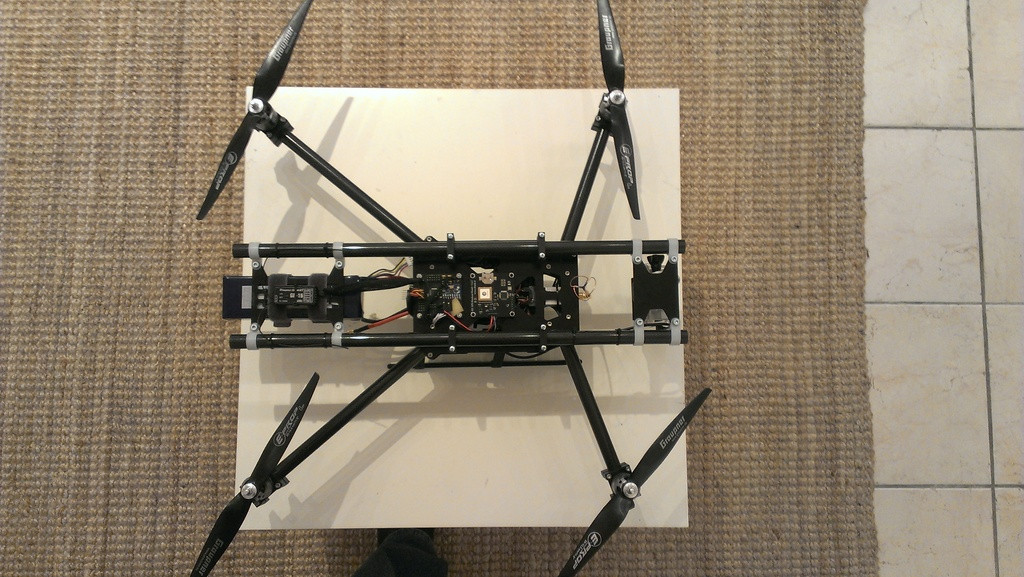

Результат сборки:

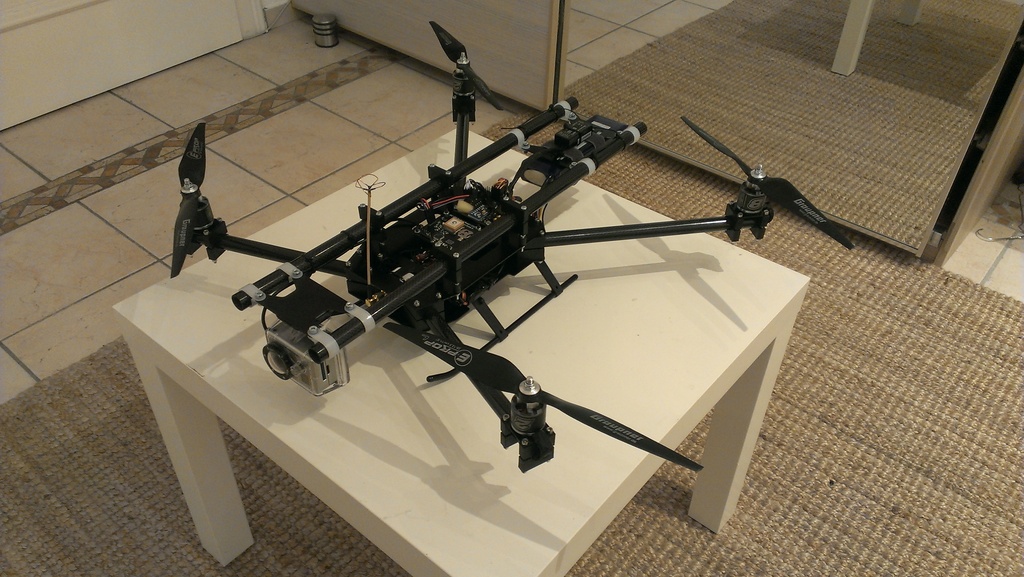

Вот такой коптер получился. Единственное, чем я недоволен — это вес. Облегчить конструкцию не удалось, за счет зажимов для трубок и огромного количества винтов с гайками общий вес поднялся до 1950 грамм. Однако это еще вполне в рамках мощности привода — мои сомнения были полностью развеяны во время первого полета.

Первый полет

Ощущения от первого полета: фантастика! Коптер стоит в воздухe как вкопанный, отлично управляется как визуально, так и через FPV. Время полета на одном заряде — 14 минут, и запаса мощности хватает с лихвой для вполнe комфортабельного полета и маневрирования. С настройками контроллера я еще слегка поковыряюсь — GPS работает плохо (позицию практически не держит, return-to-home не работает), да и PID-параметры надо подстроить (убавить P по оси крена, чтобы избавиться от видимых в видео легких поперечных вибраций).

В общем и целом, проект удался. Коптер я буду активно использовать для полетов и съемок в ближайшие недели.

Любые вопросы, комментарии и т.д. приветствуются.
