Всем добрый день!

С вами компания 3Dtool. Сегодня мы решили сделать для вас сравнение станков лазерной резки Raylogic 11G и Raylogic V12. Ну, а если говорить конкретней, то мы расскажем вам об изменениях в лазерных станках Raylogic.

Как оказалось, при выборе лазерного станка многие даже не предполагают какую важную роль для продолжительного ресурса и стабильной работы имеют: конструктив станка, надежная электроника, культура сборки и жесткость всей конструкции в целом.

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 1

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 2

На станках Raylogic серии V12 стоит сразу обратить внимание на увеличившийся вес корпуса – он стал на 15% больше, чем прежняя модель.

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 3

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 4

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 5

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 6

Подставка под станок теперь выполнена из толстой стали, с поперечной полкой. Это сделано для удобного хранения расходных материалов или различных инструментов и приспособлений, а разборная конструкция позволяет проносить станки в узкие дверные проемы шириной от 70 см.

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 7

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 8

Дополнительную прочность корпусу придают ребра жесткости под опорные подшипники винтов, выполненные из толстой стали по всей высоте подъема рабочей поверхности.

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 9

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 10

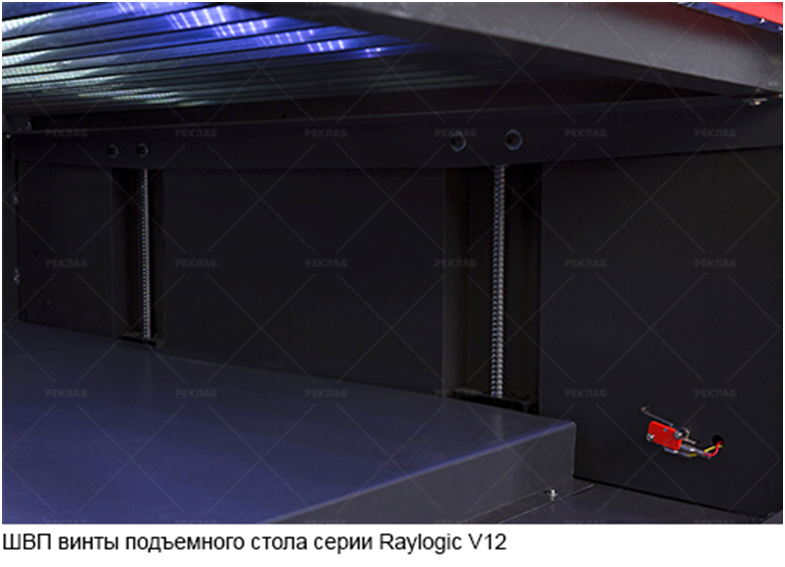

Рабочая область обладает линейным подъемом гравировальной поверхности, благодаря шарико-винтовым парам. Это увеличивает производительность, при заполнении гравируемых изделий, расфокусированным излучением.

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 11

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 12

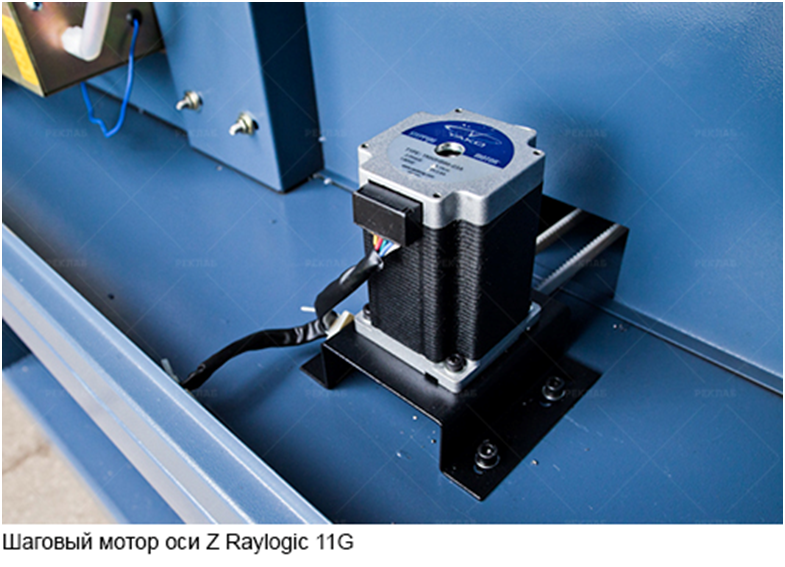

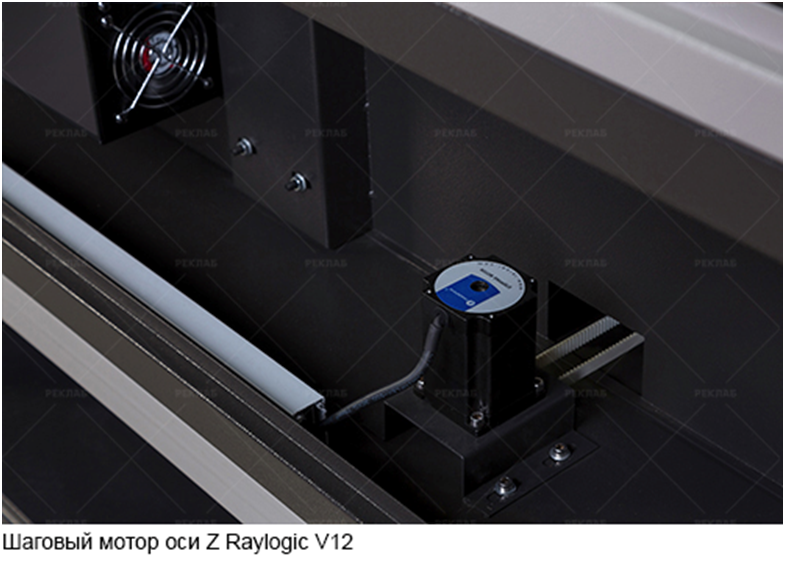

В станках Raylogic c высокой точностью можно управлять подъемом стола. Сам же подъем осуществляется шаговыми моторами.

Конструкция станка имеет протяжные окна в задней части станка и металлическую съемную вставку с фронтальной стороны для обработки длинномерных материалов.

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 13

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 14

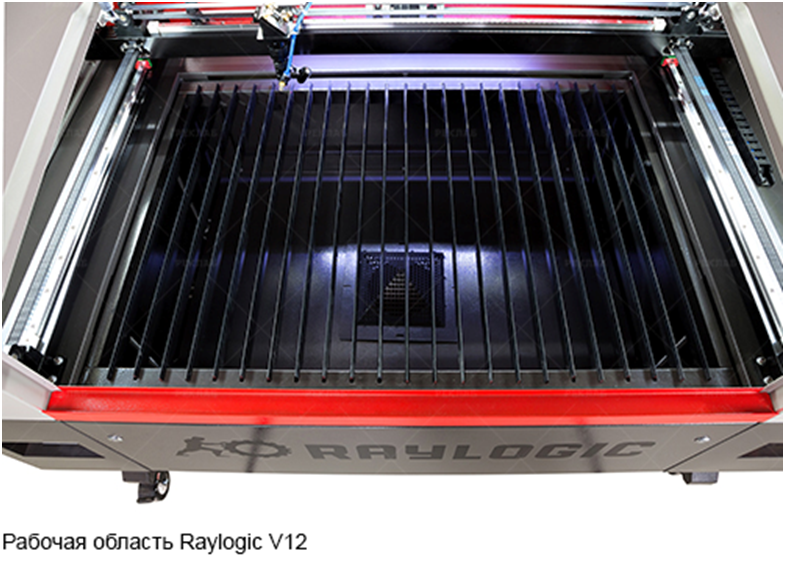

Стандартная поверхность рабочей поверхности укомплектована анодированными ламелями сложной формы для идеально чистой резки как лицевой, так и оборотной стороны материала. Так же опционально вы можете установить сотовый стол.

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 15

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 16

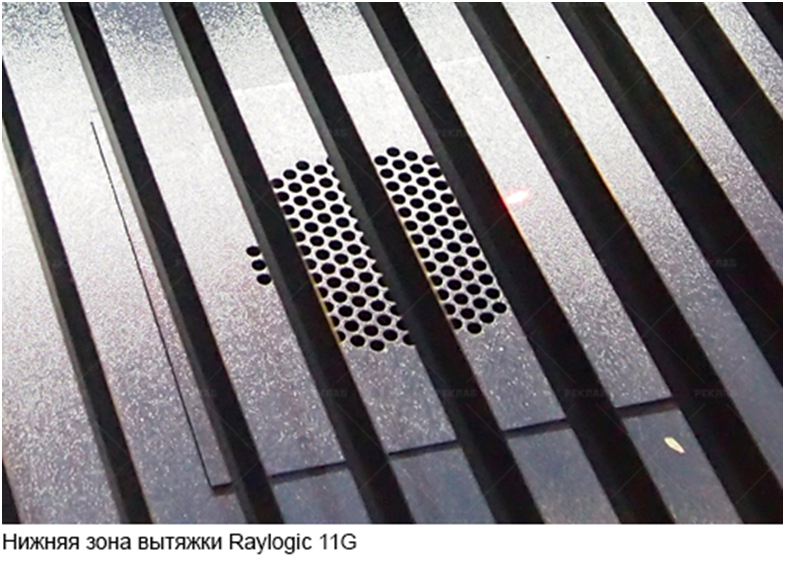

Защита нижнего вытяжного окна с помощью пирамидальной защитной сетки позволяет не перекрывать отток дыма выпадающими деталями.

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 17

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 18

Верхнее вытяжное окно расположено над рабочей областью для защиты оптики при гравировке и минимальном охлаждение линзы потоком воздуха.

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 19

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 20

Все механические узлы выполнены из анодированного алюминия.

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 21

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 22

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 23

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 24

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 25

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 26

Все элементы осей X и Y регулируются в шести плоскостях, оси Z в трех плоскостях.

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 27

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 28

Сопла легко поменять под нужный материал без каких либо проблем, и без замены оптики внутри.

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 29

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 30

Вся рабочая область освещается яркой диодной влагозащищенной подсветкой.

Лазерные станки Raylogic V12 оснащаются плавными трехфазными шаговыми моторами Leadshine с углом поворота ротора в 1,2 градуса на шаг. Данные привода проверены временем, они обеспечивают точность деления шага и многолетнюю надежность эксплуатации.

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 31

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 32

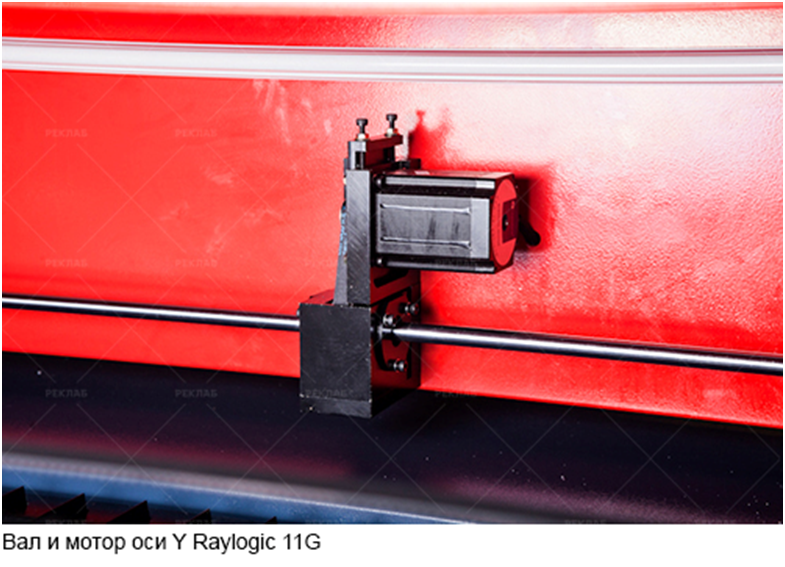

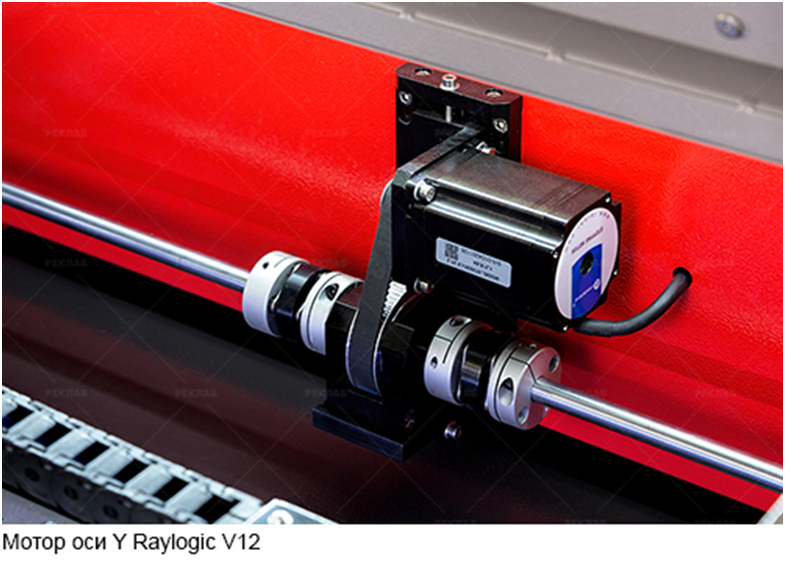

Установленные валы по оси Y укорочены и соединены упругими пластинчатыми муфтами направленного изгиба для гашения каких либо колебаний. Посадочное место редуктора усилено металлической вставкой.

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 33

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 34

Управляет станком осуществляется системой Ruida на базе ОС Linux с русифицированным ПО Rdworks для Windows и удобным плагином для CorelDraw.

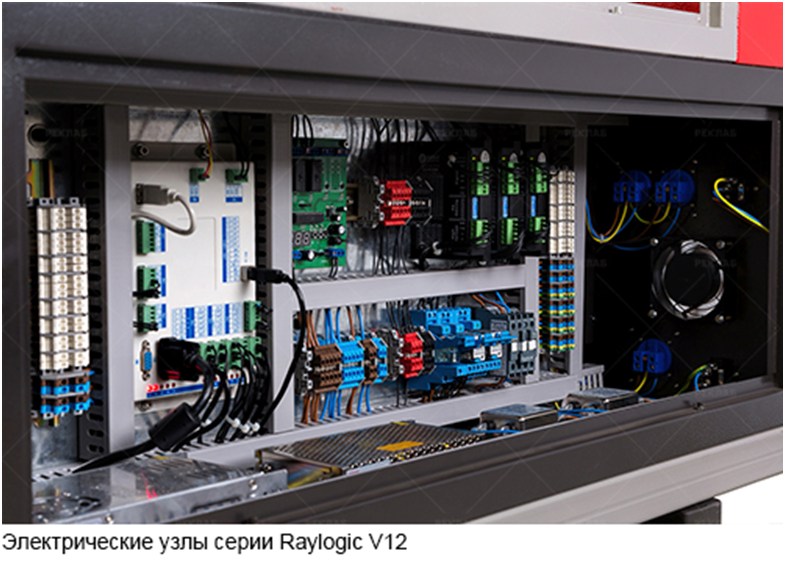

Не маловажную роль в подвижных частях лазерных станков Raylogic V12, играют немецкие электрические кабели Helukabel. Они расположены в специальных кабель каналах, подведенных к шаговым моторам и всей электроники.

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 35

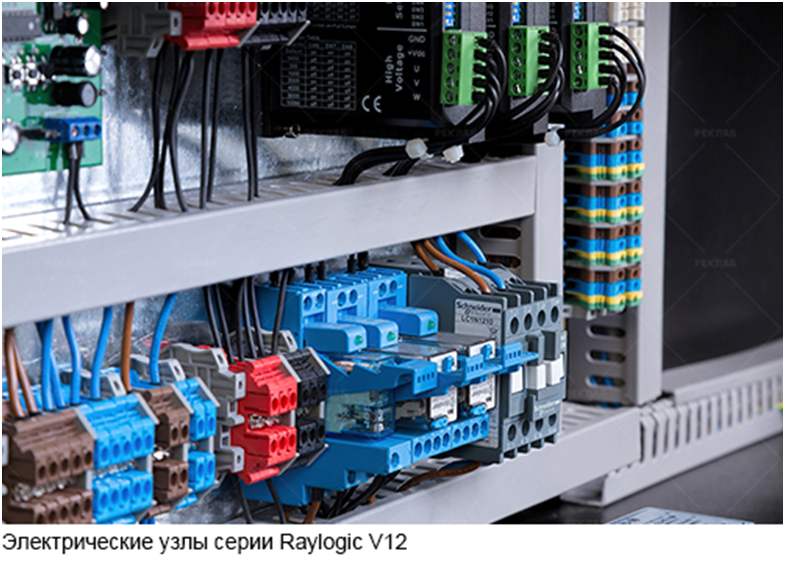

Надежность и качество сборки электроники обеспечивают компоненты французской компании Shneider.

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 36

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 37

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 38

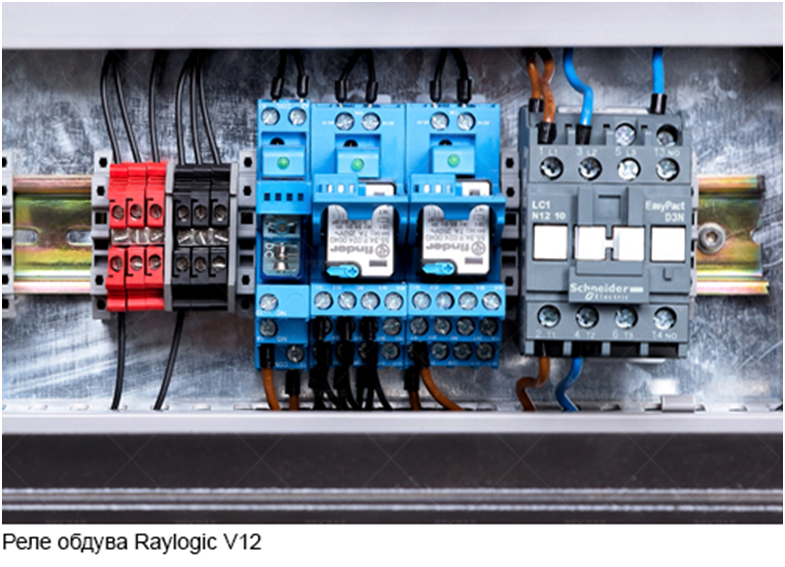

Точное позиционирование для повтора, выполняют бесконтактные концевые датчики производителя Omron.

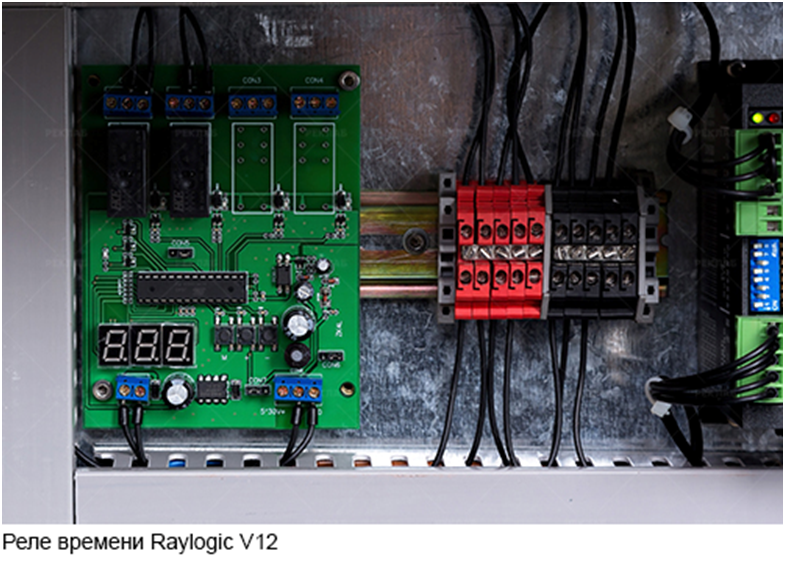

Соседнее с ним реле автоматического переключения оси Y на устройство круговой гравировки позволяет не задумываться о переключении разъёмов и сложной разводки проводов. Включение вытяжки происходит при запуске задания, а отключается по таймеру. Данная функция, обеспечивает полное удаление продуктов горения из рабочей области.

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 39

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 40

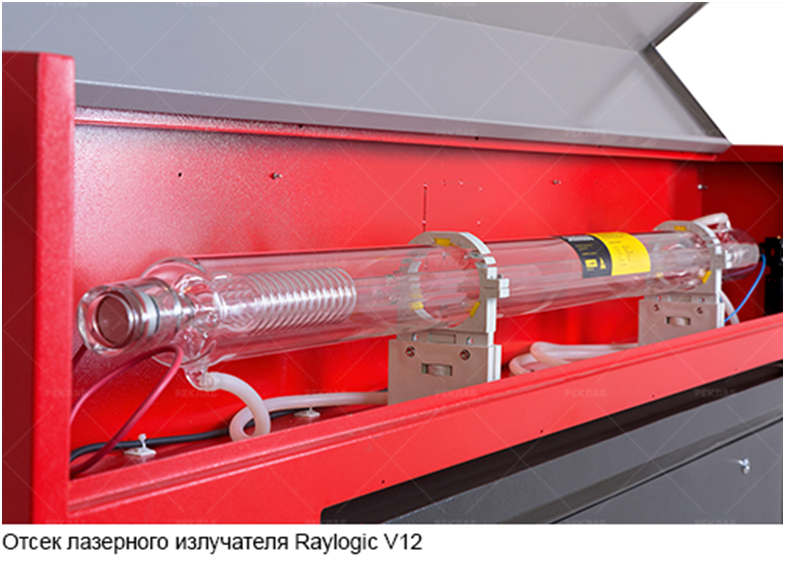

Лазерная трубка располагается на двух прорезиненных регулируемых опорах и легко меняется на более мощную и длинную.

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 41

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 42

За розжиг лазерной трубки отвечает блок питания Ampetech с длительным ресурсом эксплуатации, защищенной от пробоев электронной схемой и трансформаторами повышенной мощности.

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 43

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 44

Под отсеком с трубкой расположен датчик контроля протока теплоносителя.

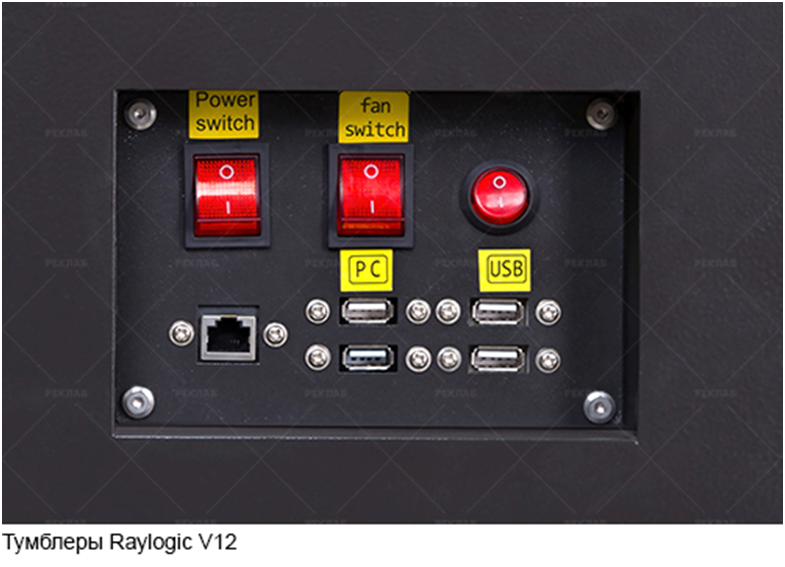

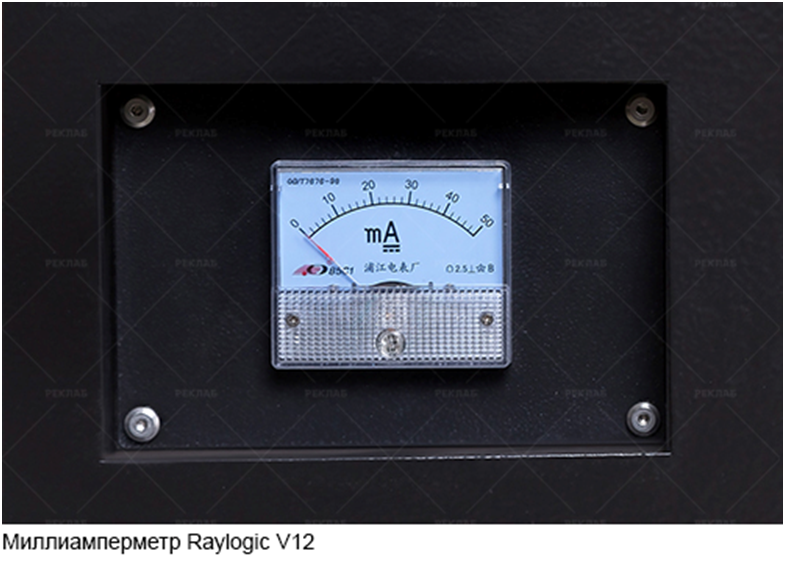

На задней и передней панели можно увидеть миллиамперметр, порты USB, Ethernet, кнопки включения.

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 45

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 46

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 47

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 48

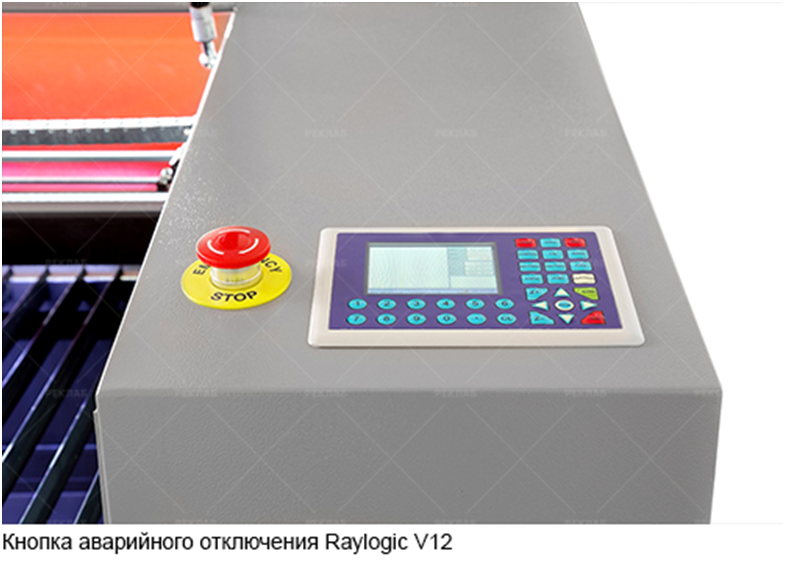

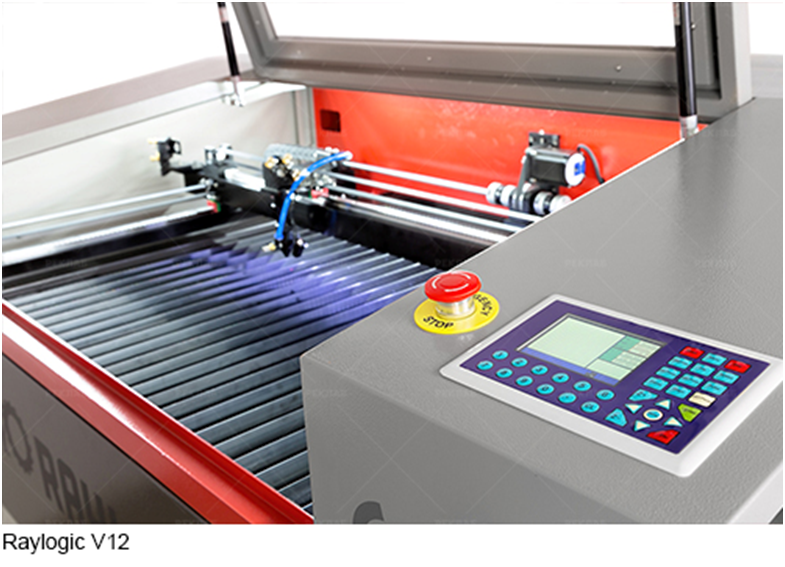

Кнопка аварийного выключения располагается на верхней панели, под правой рукой оператора.
Фиксирующие опоры оснащены нескользящими полиуретановыми шайбами с поперечной насечкой, резьбовые места и их крепления к подставке проварены специальными усилениями.

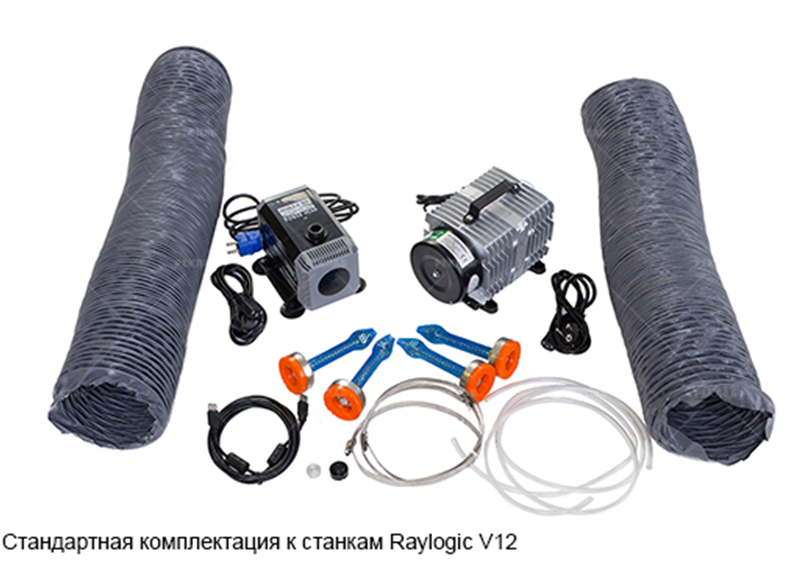

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 49

Сравнение станков лазерной резки Raylogic 11G и Raylogic V12 - 50

На подставках под станок располагаются мощные колеса с жесткой стопорящей фиксацией. Это сделано для того, что бы во время работы изделие не раскачивалось, даже без выкрученных опорных ножек.

На наш взгляд, производитель Raylogic проделали значительную работу по улучшению своих станков. Собрав все лучшие решения по конструктиву станков, надежности электроники, и жесткости всей конструкции в целом.
