Переходим на 5 GHz домашнего интернета вместе с MikroTik hAP AC

в 13:48, , рубрики: linux, mikrotik, soho, soho роутер, wifi, wifi роутер, маршрутизатор, операционные системы, роутер, роутеры, Сетевое оборудование

Чуть меньше года назад я познакомился с моим верным помощником – WiFi роутером MikroTik hAP lite, который, не привлекая к себе внимания, раздавал интернет в моей квартире. Самое главное в подобного типа устройствах, на мой взгляд, чтобы ты не вспоминал об их существовании. Ты работаешь, они работают – гармония. Единственное, что мне мешало – периодические перебои со скоростью, связанные с загрузкой WiFi сети на частоте 2,4 GHz. Менять роутер я не хотел, т.к. он мне нравился и временным решением стало пробрасывание кабеля до важного стационарного компьютера. Повлиять на зашумленный радиоэфир в больших домах не получится, можно только перейти на менее загруженные частоты, а их небыло.

Переходим на 5 GHz домашнего интернета вместе с MikroTik hAP AC - 1

И наконец-то свершилось! Мой hAP lite обзавёлся старшими братьями: MikroTik hAP AC lite и MikroTik hAP AC, о которых я и хочу рассказать.

Вкратце, это всё тот же Routerboard под управлением RouterOS, но устройства теперь поддерживают два WiFi диапазона – 5 GHz и 2 GHz.

Сравнительная таблица

MikroTik hAP lite hAP AC lite hAP AC
WiFi 2,4 GHz (dual chain) 2,4 GHz (dual chain) и 5 GHz (single chain) 2,4 GHz (triple chain) и 5 GHz (triple chain)
Wireless chip QCA9531 QCA9887/QCA9531 QCA9880/QCA9558
Wireless standards 802.11b/g/n 802.11a/n/ac / 802.11b/g/n 802.11a/n/ac/802.11b/g/n
LAN 4 x 100 M/b 5 x 100 M/b (PoE) 5 x 1000 M/b (PoE)
USB - + +
CPU 650 MHz 650 MHz 720 MHz
RAM 32 64 128

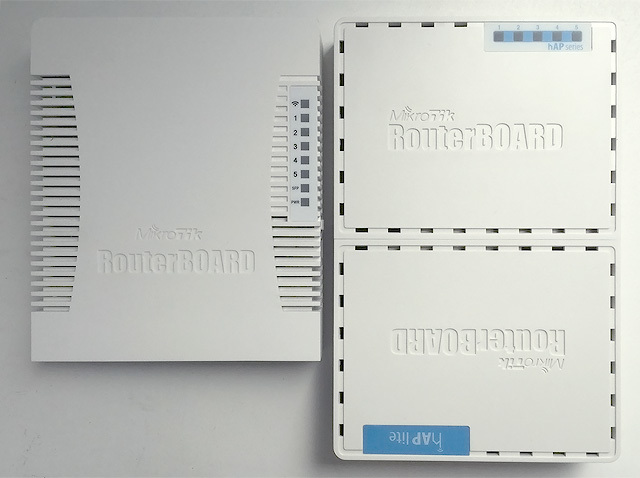

Переходим на 5 GHz домашнего интернета вместе с MikroTik hAP AC - 2

Основные отличия

hAP AC lite vs hAP lite:

  1. Индикация вынесена на верхнюю часть устройства. Учитывая, что индикаторы можно настраивать, то это может пригодиться, т.к. смонтированное на стене устройство станет чуть более информативным.
    Переходим на 5 GHz домашнего интернета вместе с MikroTik hAP AC - 3
  2. Питание: hAP lite работал от mini usb кабеля и от блока питания 5v, 0.7A. Можно было подключить роутер прям к ноутбуку или к переносной батарее. Новые устройства работают от 24V, 1.2A. По всей видимости это нужно для PoE и для более мощных беспроводных передатчиков.
  3. PoE In/Out.
  4. Ethernet портов стало на 1 больше.
  5. USB разъем для подключения 3G/4G модема, теперь устройство может получать основной или резервный канал через подключенный модем.
  6. Два беспроводных интерфейса на 5GHz и 2,4GHz.

hAP AC vs hAP AC lite:

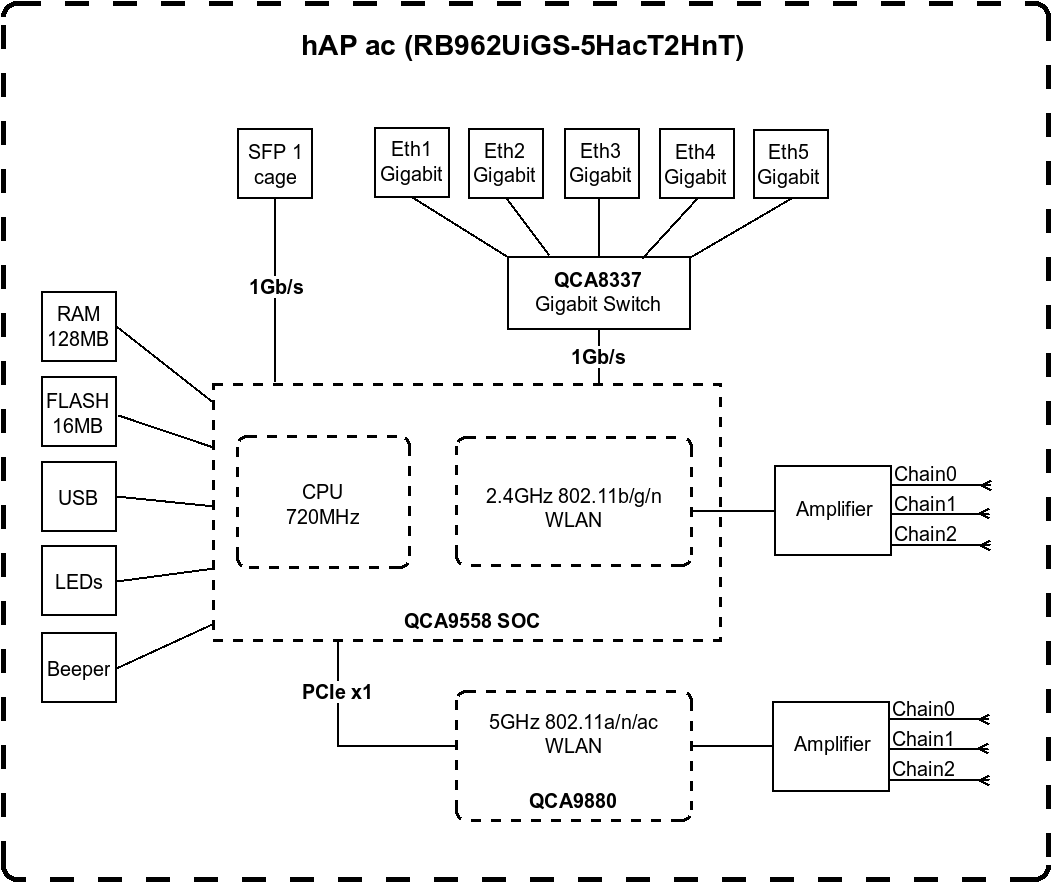

Блок схема

Переходим на 5 GHz домашнего интернета вместе с MikroTik hAP AC - 4

  1. По 3 chains для 2,4 и 5GHz против 2 и 1 у AC lite соответственно, что говорит о серьёзной разнице в пропускной способности беспроводной сети на базе hAP AC.
  2. У hAP AC есть возможность подключить SFP модуль (покупается отдельно). Например, можно использовать оптику, либо сделать еще один гигабитный порт, установив соответствующий трансивер. Причём, судя по блок схеме устройства, этот канал предпочтительнее использовать для подключения WAN.
  3. Мониторинг питания и температуры устройства.
  4. Кнопка Reset доступна для нажатия пальцем, только создалось впечатление, что при некоторых ситуациях можно на неё случайно нажать во время использования USB разъема. С другой стороны, режимы работы этой кнопки не предполагают реакции на кратковременное нажатие, поэтому проблемой это не назовёшь.
  5. Корпус hAP AC почти в 2 раза длиннее и немного тяжелее.

Внутри, как и следует ожидать, устройства совершенно разные:

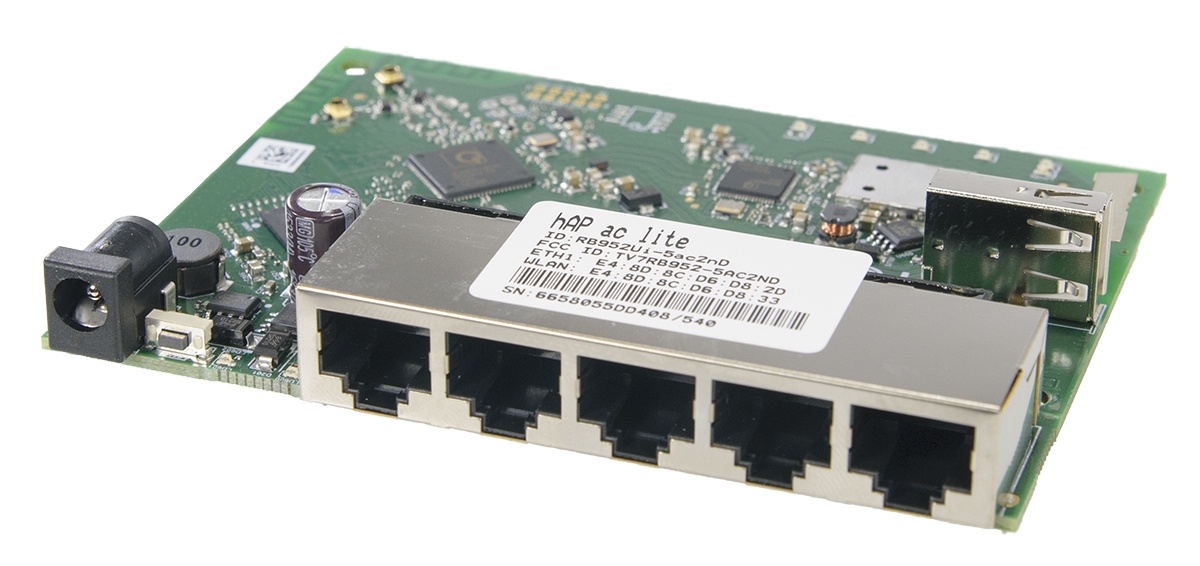

hAP AC lite

Переходим на 5 GHz домашнего интернета вместе с MikroTik hAP AC - 5

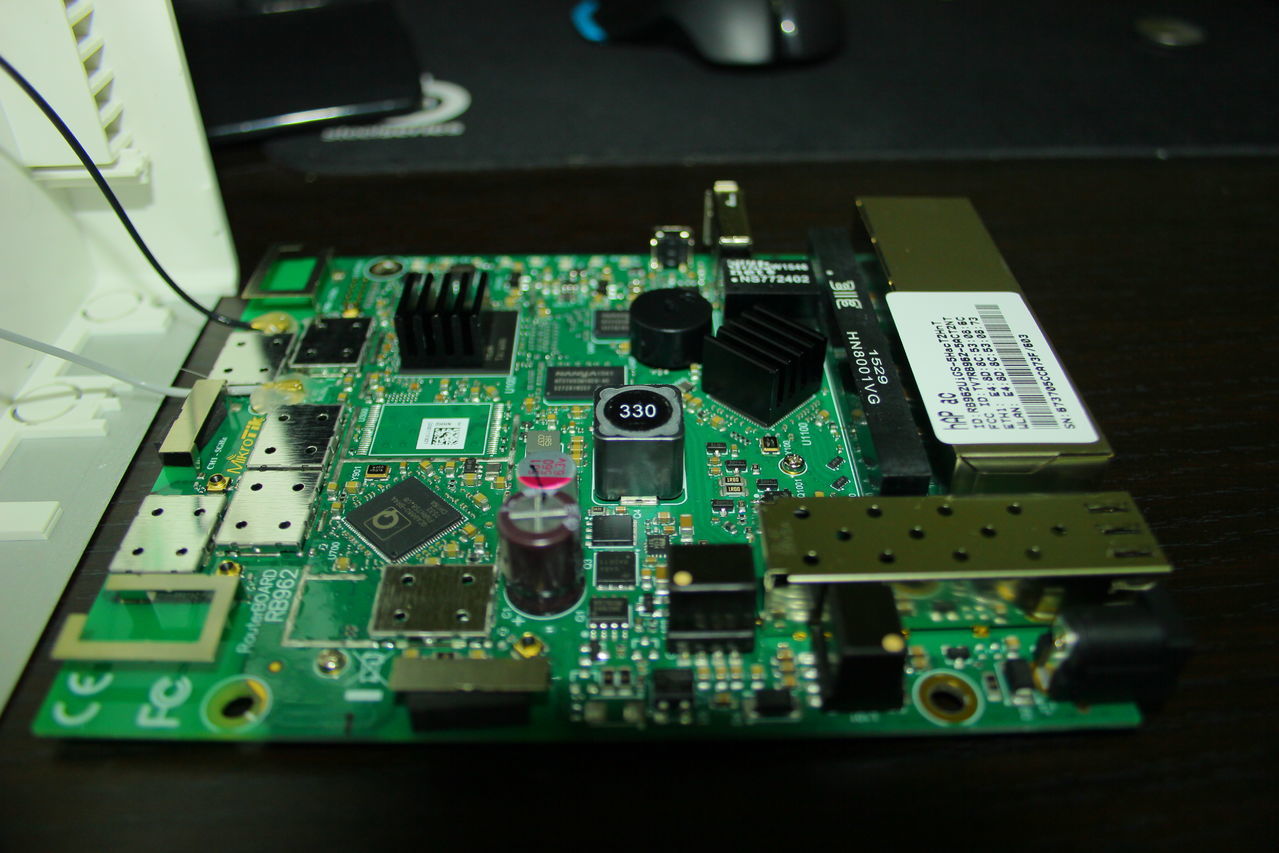

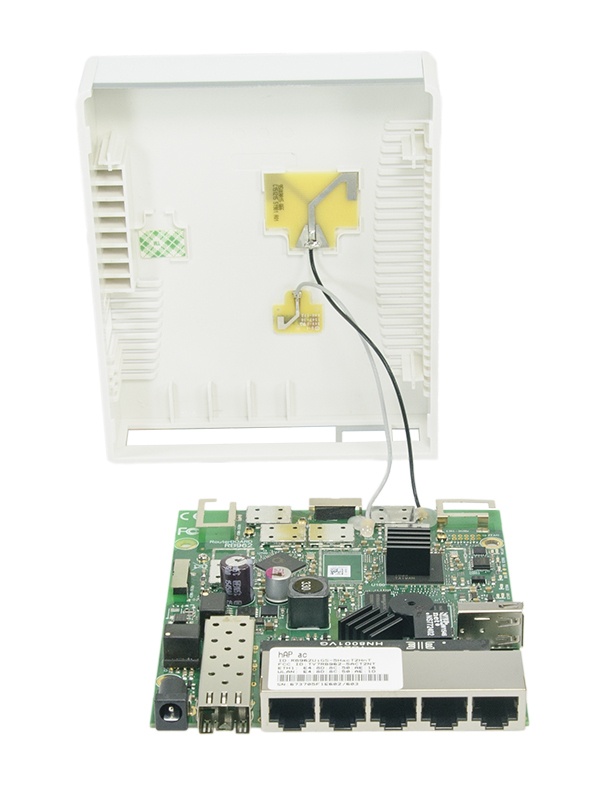

hAP AC

Переходим на 5 GHz домашнего интернета вместе с MikroTik hAP AC - 6
Переходим на 5 GHz домашнего интернета вместе с MikroTik hAP AC - 7

Третья антенна каждого из диапазонов hAP AC может быть заменена на внешнюю. Для этого имеется uFL разъём и, собственно, 2 антенны для двух диапазонов WiFi, смонтированных на верхней части корпуса устройства. Большого смысла дополнительно подключать внешние антенны на этом роутере я не вижу, для этого есть другие, более подходящие устройства Микротик Routerboard (например, серия Basebox).

RouterOS

Админка всё еще довольно аскетична, проста и иногда глючит под некоторыми браузерами, но специалисты предлагают пользоваться WinBox (утилита для настройки RouterOS под Windows). Увы, под *nix доступен только браузер и консоль, что в общем-то не мешает нормальному управлению роутером. Просто иногда (довольно редко) приходится обновлять страницу. Что-то у них там с AJAX неладно.
UPD: Meklon: «WinBox идеально работает под WINE в Linux.»

Лицензия Level 4

Разница лицензий

Level number 4 (WISP) 5 (WISP) 6 (Controller)
Wireless Client and Bridge yes yes yes
RIP, OSPF, BGP protocols yes

yes

yes
EoIP tunnels unlimited unlimited unlimited
PPPoE tunnels 200 500 unlimited
PPTP tunnels 200 500 unlimited
L2TP tunnels 200 500 unlimited
OVPN tunnels 200 unlimited unlimited
VLAN interfaces unlimited unlimited unlimited
HotSpot active users 200 500 unlimited
RADIUS client yes yes yes
Queues unlimited unlimited unlimited
Web proxy yes yes yes
User manager active sessions 20 50 Unlimited
Number of KVM guests Unlimited Unlimited Unlimited

Вы сможете сделать из устройства не только мощную двухдиапазонную точку доступа, но и использовать как полноценный маршрутизатор для дома или в сети небольшого офиса.

Кстати, если вы будете переезжать с одного устройства на другое (в моем случае hAP lite -> hAP AC lite), просто так перенести файл настроек не представляется возможным. После загрузки новое устройство начинает странно себя вести и требуется сброс к заводским настройкам. Впрочем, reset происходит быстро и без проблем. Кирпич вы не получите (ну, у меня не получился). В случае переноса конфигурации на одинаковых устройствах, таких проблем конечно не будет.
UPD: Meklon « Перенос настроек не проблема. Нельзя переносить бинарный файл с настройками. Но можно сделать export из консоли. Там будет plain text с конфигурацией.»

Настройка WiFi

В беспроводных интерфейсах вместо одного вы обнаружите сразу 2 устройства, на 2 и на 5 гигагерц соответственно.

Переходим на 5 GHz домашнего интернета вместе с MikroTik hAP AC - 8

Их можно настроить на один SSID, тогда ваши клиентские устройства сами будут решать к какому подключиться. Я предпочёл создать 2 сети. Тех, кто умеет подключил к 5GHz насильно, кто не умеет пошли на 2,4 GHz. Был удивлён, что мой старичок iPhone 4 не умеет. Сеть одна, все устройства видят друг друга, но можно и разделить.

Если к вам часто приходят гости и просят ключ от WiFi, а делиться своей сетью вы не хотите, легко можно сделать виртуальную точку доступа:

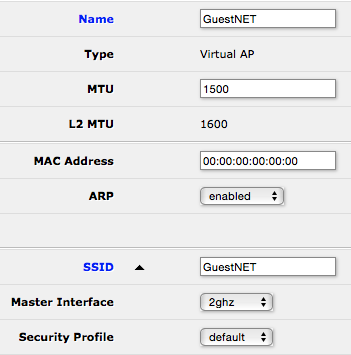

  1. Добавим её в беспроводных устройствах:
    Переходим на 5 GHz домашнего интернета вместе с MikroTik hAP AC - 9

Переходим на 5 GHz домашнего интернета вместе с MikroTik hAP AC - 10

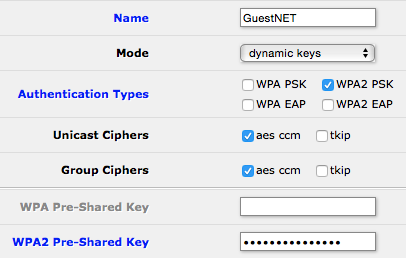

  1. Создадим для неё отдельный профиль безопасности со своим ключом:
    Переходим на 5 GHz домашнего интернета вместе с MikroTik hAP AC - 11

Переходим на 5 GHz домашнего интернета вместе с MikroTik hAP AC - 12

  1. Выделим подсеть для гостей:
    Переходим на 5 GHz домашнего интернета вместе с MikroTik hAP AC - 13

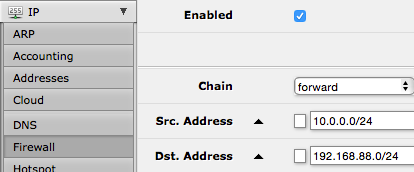

  2. Закроем свою сеть от гостевой настройками файрвола (не забудьте выбрать action: drop):
    Переходим на 5 GHz домашнего интернета вместе с MikroTik hAP AC - 14

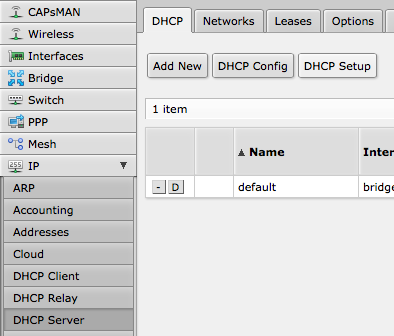

  3. Включим DHCP сервер и укажем гостевое адресное пространство (DHCP Setup задаст пару вопросов и сам всё сделает):
    Переходим на 5 GHz домашнего интернета вместе с MikroTik hAP AC - 15

Выводы

Пожалуй, на данный момент, это самые функциональные двухдиапазонные маршрутизаторы «из коробки» по весьма доступной цене. MikroTik hAP AC безусловно мощнее своих младших братьев и стоит своих денег. Не стал выкладывать какие-то замеры скорости, всё равно у вас будет всё иначе, т.к. состояние сети, потребители и расположение перегородок отличаются от случая к случаю. На форуме MikroTik были замеры, которые вам, возможно, помогут. Не забываем про позиционирование устройств – это SOHO, не зря MikroTik даже внешние антенны прячет и говорит, что в обычных условиях изменения не потребуются.

Использование двухдиапазонных устройств может быть очень полезно при построении беспроводных сетей, когда нет возможности прокладывать кабель (например, большая квартира, дом или офис после ремонта). Если строить такую сеть только на частотах 2,4GHz и каждый роутер использовать в качестве репиттера и точки доступа, высокой производительности не добиться. В данном варианте можно построить транспортный уровень на 5GHz, а клиентов подключить на 2,4GHz.

Я уже рассказывал в обзоре hAP lite об основных плюсах и минусах этого малыша. Представленные сегодня устройства исправляют основной минус, озвученный тогда.

Поставленную задачу я решил. На основных девайсах переключился на 5GHz, на которых, в отличие от 2,4GHz, работаю пока я один. Благо и провайдер не подводит, и обновленный роутер прекрасно справляется с задачей.

Спасибо компании «SPW» – официальному дистрибьютору и тренинг–центру MikroTik за предоставленные для обзора маршрутизаторы.
