Настройка SMS уведомлений в zabbix

в 14:12, , рубрики: linux, системное администрирование

Вопрос SMS уведомлений в zabbix уже освещался на Хабре и проблема решалась с использованием СМС-шлюзов. Также упоминали про Отправку SMS c помощью Delphi. Я же хочу рассказать, как настроить SMS уведомления используя USB модем.
Итак, что имеем:

1) довольно обширная ИТ-инфраструктура

2) система мониторинга Zabbix 2.0.3 (актуальная версия на момент написания статьи) функционирующая под Fedora 14 x64

3) 3G USB модем ZTE MF100 от национального украинского оператора Киевстар.

Настройка SMS уведомлений в zabbix

4) Prepaid симка, которая шла в комплекте с модемом.

Также для модема была куплена корпоративная 3G симка, но её использовать не получится, так как с 3G-карточек невозможно позвонить и отправлять смс, а это нам не подходит.Итак, положил на карточку небольшую сумму «для опытов», втыкнул модем в USB и .

Установка необходимого

Первым делом я зарегистрировал карточку в системе Мой Киевстар. Через неё удобно смотреть остаток денег на счёте модема и заказывать доп. услуги.Напомню, что я все действия провожу в Fedora. Для других линуксов комманды могут отличаться, но думаю выяснить, чем из заменить для вас не составит труда. Также не буду рассматривать вариант установки необходимого из исходников, хотя так тоже можно поступить. Ограничусь установкой существующих стандартных пакетов:

sudo yum install usb_modeswitch # для поддержки USB-модемов Huawei, T-Mobile, Vodafone, Option, ZTE, Novatel
sudo yum install minicom        # для терминального подключения к модему по /dev/ttyUSB*
sudo yum install smstools  # собстветвенно пакет для работы с смс.

Теперь проверим, появился ли модем

ls -l /dev/ttyUSB*

Результат должен выглядеть примерно так

crw-rw----. 1 root dialout 188, 0 Oct 22 12:05 /dev/ttyUSB0
crw-rw----. 1 root dialout 188, 1 Oct 22 15:56 /dev/ttyUSB1
crw-rw----. 1 root dialout 188, 2 Oct 22 12:05 /dev/ttyUSB2

Модем создал 3 виртуальных USB порта. В моем случае для AT команд доступны ttyUSB1 и ttyUSB2. Если модем создал 5 и более виртуальных портов, то их количество можно уменьшить до 3х. Для этого нужно отключить в нём режимы cdrom и flash-drive. Выключение делается коммандой AT+ZCDRUN=E, включение AT+ZCDRUN=F. Если хотим отключить только cd-rom, то AT+ZCDRUN=8. Если хотим включить обратно — AT+ZCDRUN=9.Запускаю терминал

minicom -D /dev/ttyUSB1

вижу приветствие


Welcome to minicom 2.5

OPTIONS: I18n
Compiled on Feb 24 2011, 11:25:55.
Port /dev/ttyUSB1

Press CTRL-A Z for help on special keys

AT S7=45 S0=0 L1 V1 X4 &c1 E1 Q0
OK

выключаю CD-ROM

>AT+ZCDRUN=8
Close autorun state result(0:FAIL 1:SUCCESS):1

OK

Вообще AT команд довольно много и раньше, во времена телефонных модемов, из знание было обязательным для уважающего себя админа. Сейчас всё измениилось и вспомнить подзабытые комманды можно с помощью гугла. Например вот хорошая статья справочного характера.Попробуем пообщаться с модемом.Посмотрим режим работы модема

>AT+ZSNT?
+ZSNT: 1,0,0

OK

в моем случае — =1,0,0 — Автоматический выбор только GSM сети. Поскольку я использую обычную, а не 3G симку, этот режим меня полностью устраивает. Также существуют следующие варианты режима работы:

AT+ZSNT=0,0,0 (Авто) - по умолчанию
AT+ZSNT=0,0,1 Автоматический выбор сети: GSM+WCDMA, предпочтение GSM
AT+ZSNT=0,0,2 Автоматический выбор сети: GSM+WCDMA, предпочтение WCDMA
AT+ZSNT=1,0,0 Автоматический выбор сети: только GSM
AT+ZSNT=2,0,0 Автоматический выбор сети: только WCDMA


AT+ZSNT=0,1,0 Ручной выбор сети: GSM+WCDMA
AT+ZSNT=1,1,0 Ручной выбор сети: только GSM
AT+ZSNT=2,1,0 Ручной выбор сети: только WCDMA

Проверим, установлена ли защита пин-кодом

>AT+CPIN?
 +CPIN: SIM PIN
 OK

Если она включена, то для продолжения работы нам необходимо его ввести

>AT+CPIN=”1234″
 OK

проверим ещё раз

>AT+CPIN?
 +CPIN: READY
 OK


Теперь пин-код принят. Посмотрим уровень сигнала

>AT+CSQ
+CSQ: 21,99

OK

получим версию IMEI модуля

>AT+GSN
359518034903581

OK

Посмотрим тип регистрации в сети

>AT+CREG?
+CREG: 0,1

OK

0 означает, что нет сообщения о сменен регистрации в сети1 — успешно зарегистрирован в сетиПосмотрим информацию об операторе

>AT+COPS?
+COPS: 0,0,"Kyivstar",0

OK

Первый 0 означает автоматический выбор сети, длинный тестовый формат имени (второй 0), и само названия оператора — Киевстар.проверим, установлен ли у нас и какой именно центр отправки смс (Service Center Address)

AT+CSCA?
+CSCA: "+380672021111",145

OK

Для Киевстара это правильный номер.Теперь попробуем отправить сообщение. Перед отправкой сообщения нужно установить формат сообщения. Делается это коммандой AT+CMGF=x. где x — формат сообщений, 0-1.0, — режим PDU, управление кодом команды. Вывод сообщения в HEX коде. Режим по умолчанию1, — текстовый режим. Команды текстовые. Вывод сообщения в текстовом виде.В первый режиме сообщения будут выдаваться в виде шестнадцатеричных кодов ascii или unicode.Это очень неудобный режим.Отправка смс делается командой AT+CMGS=«ХХХХХХХХХХХ», где ХХХХХХХХХХХ — номер абонента. Отправка смс зависит от формата сообщения. После ввода команды выдает приглашение ">" после чего можно вводить текст сообщений. Завершается символом ESC или Ctrl-Z. Отправим сообщение используя текстовый режим и предварительно насильно установив SCA:

AT+CMGF=1
OK
AT+CSCA= "+380672021111"
OK
AT+CMGS="+38067xxxxxxx"
> test message
>

+CMGS: 110

OK

Смс успешно пришла.Можно отправлять смс предварительно записав в память:

AT+CMGW="91234567"<CR>Sending text messages is easy.<Ctrl+z>

AT+CMSS=3

При работе с AT командами не всегда всё проходит гладко. Иногда комманды выполняются с ошибками, возвращая трехзначный код ошибки. Вот список основных кодов ошибок:

Error code 	Meaning
0-127 	GSM 04.11 Annex E-2 values
128-255 	GSM 03.40 section 9.2.3.22 values
300 	Phone failure
301 	SMS service of phone reserved
302 	Operation not allowed
303 	Operation not supported
304 	Invalid PDU mode parameter
305 	Invalid text mode parameter
310 	SIM not inserted
311 	SIM PIN necessary
312 	PH-SIM PIN necessary
313 	SIM failure
314 	SIM busy
315 	SIM wrong
320 	Memory failure
321 	Invalid memory index
322 	Memory full
330 	SMSC (message service center) address unknown
331 	No network service
332 	Network timeout
500 	Unknown error
512 	Manufacturer specific

Настройка smstools

Теперь настраиваем SMS Tools. Правим конфиг /etc/smsd.comf. Привожу готовый конфиг с комментариями:

#используемые устройства, если несколько — пишем через запятую
devices = GSM1
#папки для сохранения смс
incoming=/var/spool/sms/incoming
outgoing=/var/spool/sms/outgoing
checked=/var/spool/sms/checked
sent=/var/spool/sms/sent
# лог, если не указан — пишется в syslog, если = 1, пишет в stdout
logfile = /var/log/smsd/smsd.log
#уровень логирования
loglevel = 5 #debug = 7
user = sms
#включаем "умный" лог
smart_logging = yes
#скрипт, выполяющийся перед отправкой смс для автоматической конвертации кириллических сообщений в "правильную" кодировку. о нём подробнее ниже
checkhandler = /etc/smsd/check.sh
#скрипт, выполняющийся после отправки смс и создающий лог отправленного. о нём подробнее ниже
eventhandler = /etc/smsd/trsms.sh

[GSM1]
#используемое устройство
device = /dev/ttyUSB1
#пин-код
pin = 1111
#SCA
smsc = 380672021111

Подробнее обо всех параметрах конфига можно прочитать на официальном сайте smstool.

Скрипт trsms.sh

Теперь создаем скрипт /etc/smsd/trsms.sh, который будет писать лог отправленных смс. Причём все кириллические сообщения будут попадать в него в читаемой кодировке. Не забываем дать права на выполнение скрипта пользователю smstool и на запись в лог /var/log/smsd/sms.log

chown  smstools:smstools /etc/smsd/trsms.sh
chmod gu+x /etc/smsd/trsms.sh
chmod gu+w /var/log/smsd/sms.log

Сам скрипт:

#!/bin/bash
status="$1"
file="$2"
touch /etc/smsd/ok
case "$1" in
 SENT)
      FILE=`mktemp /tmp/smsd_XXXXXX`

      head -5 $file | grep -e "^To: " -e "Alphabet: " -e "^Sent: " >> /var/log/smsd/sms.log
      if grep "Alphabet: Unicode" $file >/dev/null; then
         tail -n +6  $file | iconv -f UCS-2BE -t UTF-8  >> /var/log/smsd/sms.log
      else
        tail -n +5 $file >> /var/log/smsd/sms.log
      fi
        echo >> /var/log/smsd/sms.log
        echo "========================================" >> /var/log/smsd/sms.log
        echo >> /var/log/smsd/sms.log
        ;;
esac

Пример части лога:

========================================

To: 38067XXXXXXX
Alphabet: Unicode
Sent: 12-10-23 21:07:29
test message

========================================

To: 38093XXXXXXX
Alphabet: Unicode
Sent: 12-10-19 12:16:28
лог пишет теперь и на русском

========================================

Скрипт check.sh

SMSTools умеет обрабатывать события при помощи внешних программ, Наш скрипт поможет отправлять русские смс в правильной кодировке проверяя сообщения перед отправкой (за прототип был взят unicode2sms из стандартного пакета скриптов, который можно найти в /usr/bin. Аналогично, не забываем дать права на выполнение скрипта пользователю smstool

chown  smstools:smstools /etc/smsd/check.sh
chmod gu+x /etc/smsd/check.sh

Сам скрипт:

#!/bin/bash
# checkhandler for SMS Tools 3
# autoconverts cyrillic messages to UCS-2BE
# add checkhandler=/path/to/ucsautoconvert into global part of smsd.conf
# written by lexy (lexy@mrlexy.ru), 2008

FILE=`mktemp /tmp/smsd_XXXXXX`

if [ ! `grep '[А-Яа-я]' $1 > /dev/null` -o `grep 'Alphabet:s*U' $1 > /dev/null` ]
    then exit 0
fi

cat $1 | awk '{if(NF==0) {s=1} if(s==0 && NF>0 && $0!~/Alphabet:[ t]*U/){print}}' > $FILE
echo Alphabet: Unicode >> $FILE
cat $1 | awk '{if(NF==0) {s=1} if(s==1){print}}' | iconv -t UCS-2BE >> $FILE

mv $FILE $1
chmod 664 $1

теперь всё готово к запуску.

>service smsd start
Starting smsd:                                             [  OK  ]

проверяем, запустился ли

> ps ax | grep smsd
 1345 ?        Ss     0:00 /usr/sbin/smsd
 1347 ?        S      0:00 /usr/sbin/smsd
 2322 pts/2    S+     0:00 grep --color=auto smsd

пробуем отправить сообщение. номер абонента указываем в международном формате, но без знака «+»

smssend "38067XXXXXXX" "test message"
--
Text: test message
To: 38067XXXXXXX

смотрим лог.

> tail  /var/log/smsd/smsd.log

добавились строки

2012-10-23 21:07:08,5, GSM1: SMS sent, Message_id: 112, To: 38067XXXXXXX, sending time 7 sec.
2012-10-23 21:07:21,5, smsd: Moved file /var/spool/sms/outgoing/send_NpoTqX to /var/spool/sms/checked

проверяем отправленную смс:

>cat /var/spool/sms/sent/send_NpoTqX
To: 38067XXXXXXX
Alphabet: Unicode
Modem: GSM1
Sent: 12-10-23 21:07:29
IMSI: 255030837719869
test message

Настройка Zabbix

Напишем скрипт, который будет выполнять Zabbixдля отправи смски. В Zabbixтакие скрипты лежат в директории, определенной в переменной AlertScriptsPath.

cat /usr/local/etc/zabbix_server.conf | grep AlertScriptsPath
### Option: AlertScriptsPath
 AlertScriptsPath=/home/zabbix/bin/

Сам скрипт называю sms_send.sh и состоит он практически из одной строки:

#!/bin/bash
to=$1
subject="$2"
body="$3"
smssend $to  "$subject"

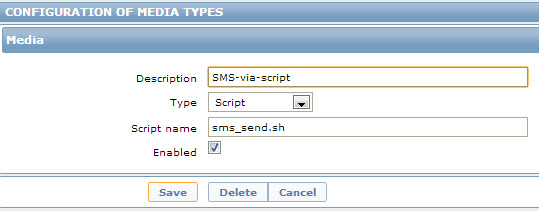

Дальнейшая настройка осуществляется через веб-интерфейс. Сначала идем в Администрирование -> Способы оповещений (Administration Media types-> ) и создаем новый способ оповещений ( Media types). Название скрипта должно быть таким же, как и имя файла скрипта в директории AlertScriptsPath
Настройка SMS уведомлений в zabbix

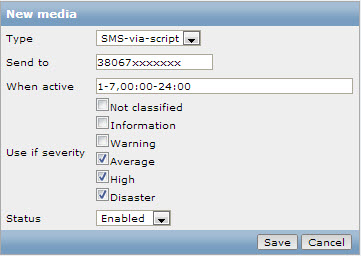

Дальше в настройках пользователя (Администрирование -> Пользователи или Administration -> Users) добавляем Способ оповещений (Media):
Настройка SMS уведомлений в zabbix

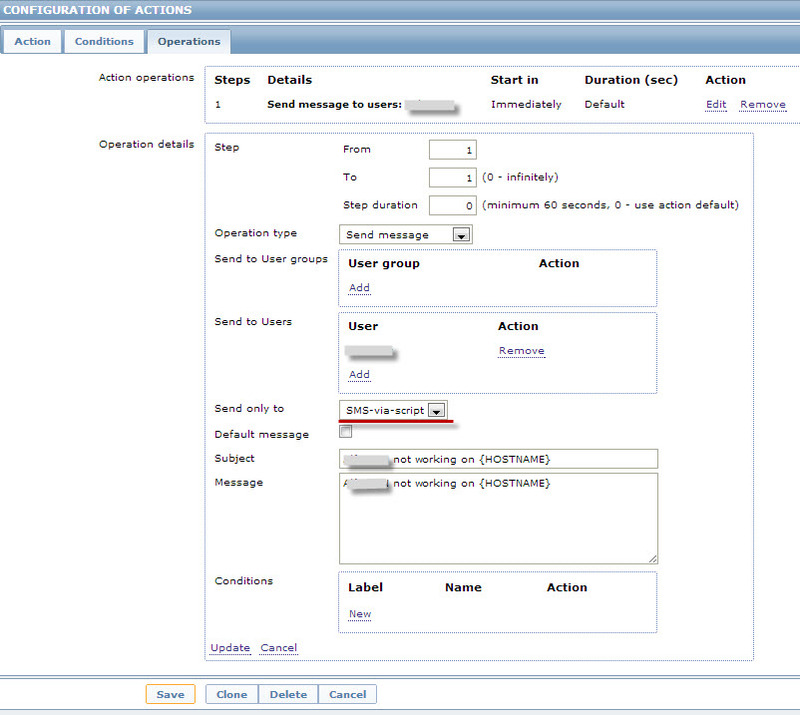

После этого в настройках Действий (Actions) появится возможность использовать этот Media:
Настройка SMS уведомлений в zabbix

Тарифы

Стандартная цена одного СМС = 0,5 грн. Что при большом количестве смс может вылится в крупную копеечку. Что же предлагает оператор для уменьшения расходов?

вариант первый — Prepaid

Здесь варианта два:

  1. «Пакет 30 SMS» с абон.платой в 4 грн в неделю. Получается, что цена 1 смс =13,33 коп.
  2. «Пакет 60 SMS» с абон.платой в 6 грн в неделю. Получается, что цена 1 смс =10 коп.

Цена хорошая. Но есть и минусы:

  • В обоих случаях неиспользованные в конце недели смс «сгорают».
  • Нужно регулярно заходить в профиль на «Мой Киевстар» и дозаказывать услугу, а то можно в самый важный момент остаться без уведомления.

вариант второй — контракт
Здесь варианта три:

  1. «Пакет SMS -50%» с абон.платой в 3 грн в месяц. В пакет входит 500 смс со скидкой. Получается, что цена 1 смс =25 коп.
  2. «Пакет SMS -70%» с абон.платой в 7 грн в месяц. В пакет входит 500 смс со скидкой. Получается, что цена 1 смс =15 коп.
  3. «Пакет 1000 SMS» с абон.платой в 120 грн в месяц. В пакет входит 1000 бесплатных смс. Получается, что цена 1 смс =12 коп.

Получается дороже, чем в препейд-пакетах, но зато не нужно еженедельно активировать. Один раз сделал — и забыл.
К слову, цены получается конкурентоспособными. Например, интернет-сервис smscentre.kiev.ua для нашей организации предложил цену в 15 коп. за одно смс при количестве смс в месяц 1-25000 без абон. платы и с бесплатной активацией пакета.Но при использовании модема мы получаем одно неоспоримое преимущество — независимость от интернета. Ведь интересуют не массовые смс-рассылки, а уведомления от Zabbix. И при использовании интернет-сервисов рассылки смс я рискую НЕ получить важную смс в случае, например, продолжительного выключения света в офисе или аварии у провайдера. Какой из пакетов выбирать — решать вам.
Подробнее о смс-пакетах можно узнать на: для контракта и для Prepaid

Настройка PlaySMS

Установка этого приложения не обязательна. Приложение необходимо для массовой рассылки смс, которые складывает их в mysql базу.Для работы необходимы пакеты httpd, mysql, php, php-pear, php-mysql, php-cli, phpmyadmin. Но эти все пакеты я и так установил для работы Zabbix. Создаём нового пользователя и дериктории для PlaySMS. Скачиваем последнюю версию PlaySMS и создаём базу в mysql:

adduser playsms
mkdir -p /var/www/playsms
mkdir -p /var/spool/playsms
mkdir -p /var/log/playsms
chown -R apache /var/www/playsms
chown -R apache /var/spool/playsms
chown -R apache /var/log/playsms
chmod -a -G smstools playsms

wget http://downloads.sourceforge.net/project/playsms/playsms/Version%200.9.7.1/playsms-0.9.7.1.tar.gz
tar -zxvf playsms-0.9.7.1.tar.gz -C /usr/local/src
cd /usr/local/src/playsms-0.9.7.1/web/
cp -rR * /var/www/playsms
cp playsmsd* sendsmsd* /usr/local/bin/
chown -R apache /var/www/playsms
mysqladmin -u root -p create playsms

Импортируем в созданную базу:

mysql -u root -p playsms < /usr/local/src/playsms-0.9.7.1/db/playsms.sql

Копируем конфиг, предварительно отредактировав в нем пароль пароль для подключения к базе (и логин, если у вас не root)

cp /var/www/playsms/config-dist.php /var/www/playsms/config.php
 vi /var/www/playsms/config.php
$core_config['db']['pass'] = 'ваш пароль';          // database password

Настраиваем автоматический запуск программы:

cd /usr/local/src/playsms-0.9.7.1/bin
 cp playsmsd playsmsd.php playsmsd_start /usr/local/bin/
 cp playsms /etc/default/

В /etc/rc.d/rc.local добавлеям строчку — /usr/local/bin/playsmsd_start. Панель управления PlaySMS доступна по htpp://ip.адресс.вашего.сервера/playsms. Вход admin admin.
Проверяем, что в /etc/default/playsms указан правильный путь

PLAYSMS_PATH=/var/www/html/playsms

Полезные ссылки

Ссылки, которые натолкнут вас на мысли по дальнейшему совершенствованию идеи отправки СМС:
Статья со скриптом-шлюзом E-mail->SMS
Подробный мануал по AT-командам и отправке СМС
Описание различных AT-команд
Переадресация SMS с помощью SMSTools
Описание заголовков файла смс-сообщений
