Эмуляция PMEM на серверах Intel

в 11:51, , рубрики: linux, Persistent Memory, PMEM, Блог компании Intel, разработка, Разработка под Linux, эмуляция, метки: ,

Постоянная память (Persistent Memory, PMEM) – это быстрая память, обладающая возможностью хранить данные после отключения питания компьютера. Нередко её называют «Non-Volatile Random Access Memory» (NVRAM) – «энергонезависимой оперативной памятью», или просто «энергонезависимой памятью». Ещё одно наименование такой памяти – NVDIMM. Оно указывает на то, что в состав постоянной памяти входят модули традиционной оперативной памяти.

Эмуляция PMEM на серверах Intel - 1
Иногда мы просто не знаем, какую картинку вставить до ката. И сегодня именно такой случай. Путь будет кот :)

Исторически сложилось так, что приложения организуют данные с использованием двух уровней памяти. Первый – быстрая оперативная память, второй – сравнительно медленные накопители информации. Появление PMEM означает возникновение третьего уровня памяти, занимающего место между первым и вторым.

Работать с новым видом памяти можно так же, как с ОЗУ, используя инструкции процессора по загрузке и сохранению данных.

Путь аппаратных решений, реализующих PMEM, только начинается. Однако, всё указывает на то, что они вполне могут получить широкое распространение. Новая разновидность памяти требует новых подходов к разработке программного обеспечения. Программы сами по себе не могут извлечь выгоду из PMEM, их нужно к этому подготовить.

Если вы – программист, который хочет, как можно раньше, ещё до широкого распространения аппаратных PMEM-решений, приступить к созданию приложений, умеющих работать с новой памятью, вы можете воспользоваться эмуляцией. Такой подход поможет и при обновлении существующих проектов.

Из этого материала вы узнаете о том, как настроить эмуляцию PMEM, используя обычную оперативную память. Выделенная под эмуляцию область ОЗУ будет видна операционной системе как область постоянной памяти. Надо отметить, что в нашем случае, так как эмуляция основана на обычной DRAM, данные из виртуальной PMEM теряются после выключения питания. Однако, скорость работы с эмулируемой памятью будет очень высокой.

Здесь мы будем пользоваться сервером с процессором Intel и ОС семейства Linux с ядром версии 4.3. или выше. Мы расскажем о конфигурировании аппаратного обеспечения, и о том, как настроить программную часть решения. После того, как эмуляция будет настроена, вы сможете испытать примеры PMEM-приложений, которые можно найти в библиотеке NVM на сайте pmem.io.

Аппаратные и программные компоненты

Вот характеристики аппаратного и программного обеспечения, которые использовались для экспериментов.

Компонент Характеристики
Процессор Intel Xeon E5-2699 v4 (2.2 ГГц, 22 ядра, используется одно ядро).
Чипсет Intel C610 QS (степпинг B1), системная шина Intel QPI, 9.6 ГТ/с.
Платформа Intel Server System R2000WT (Wildcat Pass), 24 слота DIMM, 2 процессорных сокета, блок питания на 1100 Вт.
BIOS – GRRFSDP1.86B.0271.R00.1510301446 ME:V03.01.03.0018.0 BMC:1.33.8932
Оперативная память Micron MTA36ASF2G72PZ2GATESIG, 256 Гб (16х16 Гб) DDR4 2133P.
Накопитель Western Digital WD1002FAEX, 1 Тб.
Операционная система CentOS с ядром 4.5.3

Подготовка ядра Linux

В ходе работы использовалось ядро Linux версии 4.5.3. Поддержка устройств постоянной памяти и эмуляции имеется в ядре, начиная с версии 4.0, однако, для того, чтобы упростить настройку системы, рекомендуется пользоваться ядрами версии выше 4.2.

Эмуляция должна работать с любым дистрибутивом Linux, который способен поддерживать официальное ядро. Для того, чтобы установить нужные драйверы, запустите make nconfig.

На рисунках 1 — 5 показан процесс настройки поддержки NVDIMM в меню конфигурации ядра (Kernel Configuration).

$ make nconfig

        -> Device Drivers -> NVDIMM Support ->

                    <M>PMEM; <M>BLK; <*>BTT

Эмуляция PMEM на серверах Intel - 2

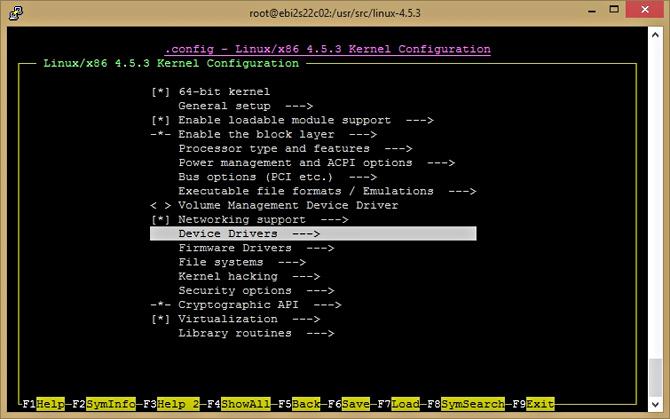

Рис. 1. Переход к настройке драйверов устройств

Эмуляция PMEM на серверах Intel - 3

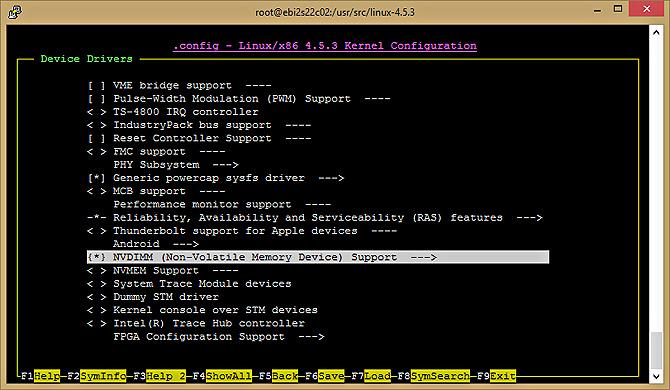

Рис. 2. Настройка поддержки NVDIMM

Эмуляция PMEM на серверах Intel - 4

Рис. 3. Настройка файловой системы для поддержки технологии Direct Access

Эмуляция PMEM на серверах Intel - 5

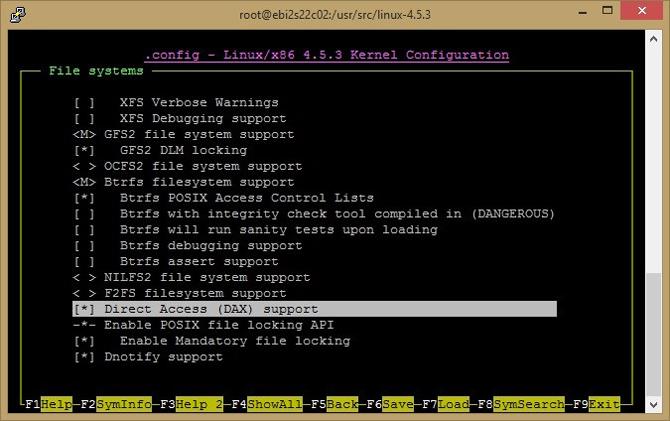

Рис. 4. Настройка поддержки Direct Access (DAX)

Эмуляция PMEM на серверах Intel - 6

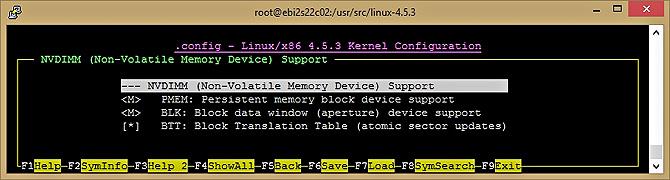

Рис. 5. Параметры поддержки NVDIMM

Ядро предложит области памяти для драйвера PMEM, их можно будет использовать для эмуляции постоянного хранилища. На рисунках 6 — 7 показана настройка параметров процессора и системы.

$ make nconfig

        -> Processor type and features

              <*>Support non-standard NVDIMMs and ADR protected memory

Эмуляция PMEM на серверах Intel - 7

Рис. 6. Настройка процессора для поддержки NVDIMM

Эмуляция PMEM на серверах Intel - 8

Рис. 7. Включение поддержки нестандартной памяти NVDIMM и памяти, защищённой ADR

Теперь всё готово к тому, чтобы собрать ядро, используя команду, показанную ниже.

$ make -jX

        X – это число ядер процессора

Ускорение сборки ядра

Новое ядро можно собрать значительно быстрее, используя несколько потоков. Эксперименты с разным количеством потоков показали, что компиляцию можно ускорить примерно на 95% в многопоточном режиме. В результате настройка нового ядра проходит довольно быстро. На двух рисунках, приведённых ниже, показана загрузка процессора и график, иллюстрирующий воздействие на производительность использования нескольких потоков при сборке ядра.

Эмуляция PMEM на серверах Intel - 9

Рис. 8. Компиляция исходного кода ядра

Эмуляция PMEM на серверах Intel - 10

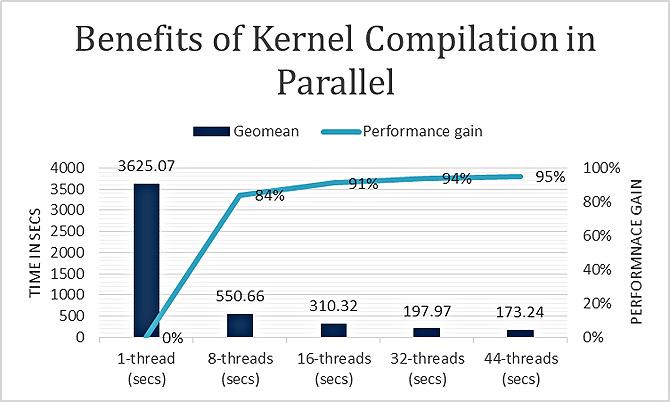

Рис. 9. Влияние многопоточности на производительность компиляции

Установка и настройка нового ядра

Для установки ядра воспользуйтесь такой командой:

# make modules_install install

Эмуляция PMEM на серверах Intel - 11

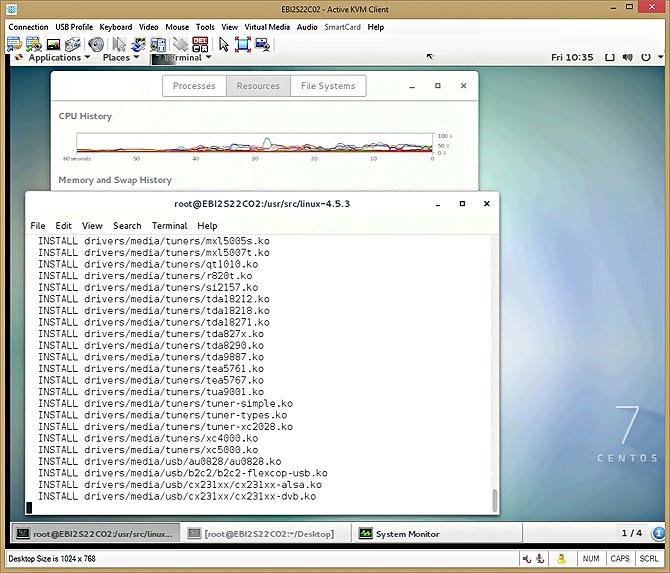

Рис. 10. Установка ядра

Теперь зарезервируем область памяти, модифицировав загрузочные параметры ядра. В итоге выбранная область будет выглядеть для операционной системы как постоянная память. Здесь используется команда такого вида:

memmap=nn[KMG]!ss[KMG]

В результате её исполнения будет выделена область памяти в диапазоне от ss до ss+nn. «KMG» – это сокращение для единиц измерения: Kilo, Mega, Giga.

Например, команда вида memmap=4G!12G резервирует 4 Гб памяти между 12-тым и 16-тым гигабайтами. Настройка выполняется в GRUB и различается для разных дистрибутивов Linux. Вот пример конфигурации GRUB для CentOS 7.0.

# vi /etc/default/grub
GRUB_CMDLINE_LINUX="memmap=nn[KMG]!ss[KMG]"
On BIOS-based machines:
# grub2-mkconfig -o /boot/grub2/grub.cfg

На рисунке ниже показана инструкция, касающаяся PMEM, добавленная в GRUB-файл.

Эмуляция PMEM на серверах Intel - 12

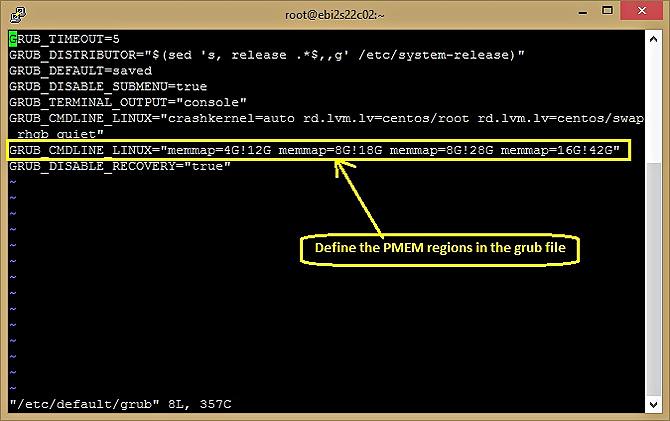

Рис. 11. Указание областей для PMEM в файле /etc/default/grub

А вот – процесс сборки конфигурации GRUB.

Эмуляция PMEM на серверах Intel - 13

Рис. 12. Создание файла конфигурации загрузки на основе шаблона grub

После настройки GRUB и перезагрузки компьютера, если всё сделано правильно, можно будет увидеть эмулируемое устройство как /dev/pmem0…pmem3.

Попытка захватить зарезервированные области памяти под эмуляцию постоянной памяти приведёт к разорванным областям, относящимся к постоянной памяти (type 12).

Эмуляция PMEM на серверах Intel - 14

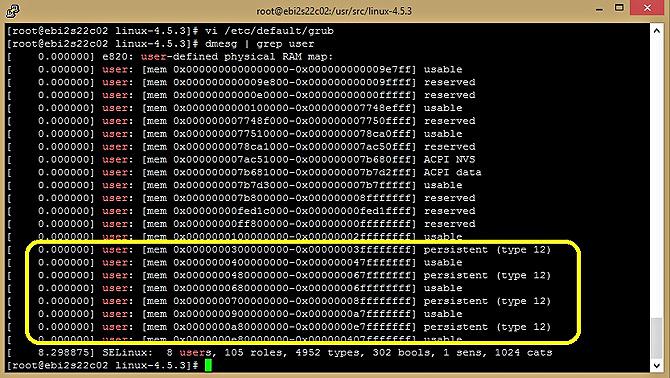

Рис. 13. Области, выделенные под эмуляцию постоянной памяти маркированы как (type 12)

При настройке рекомендуется либо использовать память из диапазона, превышающего 4 Гб (memmap=nnG!4G), либо предварительно проверить карту памяти (через BIOS-e820) и выбрать подходящий диапазон.

Если нужного виртуального устройства в системе не видно, проверьте настройки memmap в файле grub, как показано на рис. 11, затем – проанализируйте состояние памяти с помощью dmesg, как показано на рисунке 13. Если всё настроено правильно, вы увидите зарезервированные области памяти. Здесь могут присутствовать и неперекрывающиеся области, зарезервированные как постоянная память. Если при настройке использовать несколько команд memmap, будут созданы несколько виртуальных устройств, предоставляемых ядром и видимых как /dev/pmem0, /dev/pmem1, /dev/pmem2 и так далее.

Расширения прямого доступа к файловой системе

Расширения прямого доступа (Direct Access, DAX) к файловой системе создают среду, в которой можно работать с PMEM. Некоторые дистрибутивы, такие, как Fedora 24 и её более поздние версии, уже имеют встроенные механизмы DAX/PMEM, там же доступна и библиотека NVM (NVML).

Вот быстрый способ проверить, встроены ли в ядро DAX и PMEM. Для этого можно обработать утилитой egrep конфигурационный файл ядра, который обычно находится в папке /boot дистрибутива:

# egrep ‘(DAX|PMEM)’ /boot/config-`uname –r`

В результате выполнения такой команды будет выведено примерно следующее:

CONFIG_X86_PMEM_LEGACY_DEVICE=y
CONFIG_X86_PMEM_LEGACY=y
CONFIG_BLK_DEV_RAM_DAX=y
CONFIG_BLK_DEV_PMEM=m
CONFIG_FS_DAX=y
CONFIG_FS_DAX_PMD=y
CONFIG_ARCH_HAS_PMEM_API=y

С помощью следующих команд можно установить файловую систему с DAX (сегодня это возможно для ext4 и xfs):

# mkdir /mnt/pmemdir
# mkfs.ext4 /dev/pmem3
# mount -o dax /dev/pmem3 /mnt/pmemdir

Теперь в только что смонтированном разделе можно создавать файлы и передавать в качестве входных данных NVML-пулам.

Эмуляция PMEM на серверах Intel - 15

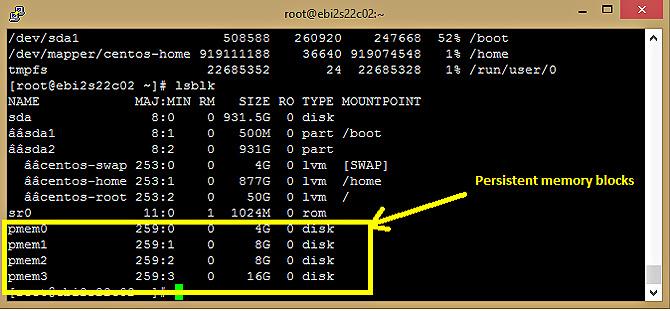

Рис. 14. Блоки постоянной памяти

Эмуляция PMEM на серверах Intel - 16

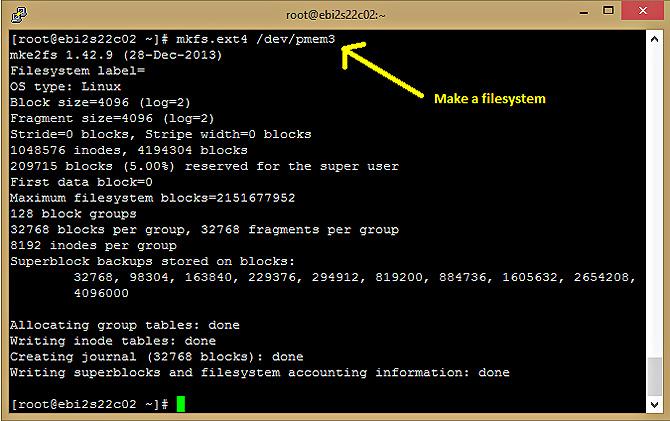

Рис. 15. Сборка файловой системы

Стоить отметить, что эмулировать постоянную память можно и с помощью ramdisk (то есть, /dev/shm), или установив переменную окружения PMEM_IS_PMEM_FORCE=1. Это позволит избежать воздействия на производительность, вызванного msync.

Итоги

Теперь вы знаете, как настроить среду, в которой можно создавать приложения, работающие с PMEM, не имея соответствующего аппаратного обеспечения, а используя дополнительные потоки на серверах с архитектурой Intel, вы сможете быстро собрать новое ядро Linux, готовое к экспериментам с постоянной памятью.

Автор: Intel
