Как написать свой первый Linux device driver

в 12:50, , рубрики: C, drivers, linux, Разработка под Linux

Здравствуйте, дорогие хабрачитатели.

Цель данной статьи — показать принцип реализации драйверов устройств в системе Linux, на примере простого символьного драйвера.

Для меня же, главной целью является подвести итог и сформировать базовые знания для написания будущих модулей ядра, а также получить опыт изложение технической литературы для публики, т.к через пол года я буду выступать со своим дипломным проектом (да я студент).

Это моя первая статья, пожалуйста не судите строго!

P.S

Получилось слишком много букв, поэтому я принял решение разделить статью на три части:

Часть 1 — Введение, инициализация и очистка модуля ядра.
Часть 2 — Функции open, read, write и trim.
Часть 3 — Пишем Makefile и тестируем устройство.

Перед вступлением, хочу сказать, что здесь будут изложены базовые вещи, более подробная информация будет изложена во второй и последней части данной статьи.

Итак, начнем.

Подготовительные работы

Символьный драйвер (Char driver) — это, драйвер, который оперирует/работает с выделенной ядром областью памяти.

Драйвер представляет каждое устройство структурой scull_dev, а также интерфейс cdev к ядру.

struct scull_dev {
	struct scull_qset *data;  /* Указатель на первый кусок памяти */
	int quantum;		  /* Размер одного кванта памяти */
	int qset;		  /* Количество таких квантов */
	unsigned long size;	  /* Размер используемой памяти */
	struct semaphore sem;     /* Используется семафорами */
	struct cdev cdev;	  /* Структура, представляющая символьные устройства */
};

struct scull_dev *scull_device;

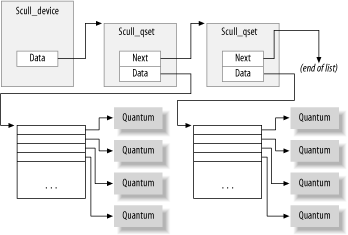

Устройство будет представлять связный список указателей, каждый из которых указывает на структуру scull_qset.

struct scull_qset {
	void **data;
	struct scull_qset *next;
};

Для наглядности посмотрите на картинку.


Для регистрации устройства, нужно задать специальные номера, а именно:

MAJOR — старший номер (является уникальным в системе).
MINOR — младший номер (не является уникальным в системе).

В ядре есть механизм, который позволяет регистрировать специализированные номера вручную, но такой подход не желателен и лучше вежливо попросить ядро динамически выделить их для нас, пример кода будет ниже.

После того как мы определили номера для нашего устройства, мы должны установить связь между этими номерами и операциями драйвера. Это можно сделать используя структуру file_operations.

struct file_operations scull_fops = {
	.owner = THIS_MODULE,
	.read = scull_read,
	.write = scull_write,
	.open = scull_open,
	.release = scull_release,
};

В ядре есть специальные макросы module_init/module_exit, которые указывают путь к функциям инициализации/удаления модуля. Без этих определений функции инициализации/удаления никогда не будут вызваны.

module_init(scull_init_module);
module_exit(scull_cleanup_module);

Здесь будем хранить базовую информацию об устройстве.

int scull_major = 0;		/* MAJOR номер*/
int scull_minor = 0;		/* MINOR номер*/
int scull_nr_devs = 1;		/* Количество регистрируемых устройств */
int scull_quantum = 4000;	/* Размера памяти в байтах */
int scull_qset = 1000;		/* Количество квантов памяти */

Последним этапом подготовительной работы будет подключение библиотек.
Краткое описание приведено ниже, но если вы хотите копнуть поглубже, то добро пожаловать на прекрасны сайт: lxr

#include <linux/module.h> /* Содержит функции и определения для динамической загрузки модулей ядра */
#include <linux/init.h>  /* Указывает на функции инициализации и очистки */
#include <linux/fs.h>    /* Содержит функции регистрации и удаления драйвера */
#include <linux/cdev.h>  /* Содержит необходимые функции для символьного драйвера */
#include <linux/slab.h>  /* Содержит функцию ядра для управления памятью */
#include <asm/uaccess.h> /* Предоставляет доступ к пространству пользователя */

Инициализация

Теперь давайте посмотрим на функцию инициализации устройства.

static int scull_init_module(void)
{
	int rv, i;
	dev_t dev;

	rv = alloc_chrdev_region(&dev, scull_minor, scull_nr_devs, "scull");
	scull_major = MAJOR(dev);

	if (rv) {
		printk(KERN_WARNING "scull: can't get major %dn", scull_major);
		return rv;
	}

	scull_device = kmalloc(scull_nr_devs * sizeof(struct scull_dev), GFP_KERNEL);

	if (!scull_device) {
		rv = -ENOMEM;
		goto fail;
	}

	memset(scull_device, 0, scull_nr_devs * sizeof(struct scull_dev));

	for (i = 0; i < scull_nr_devs; i++) {
		scull_device[i].quantum = scull_quantum;
		scull_device[i].qset = scull_qset;
		sema_init(&scull_device[i].sem, 1);
		scull_setup_cdev(&scull_device[i], i);
	}

	dev = MKDEV(scull_major, scull_minor + scull_nr_devs);

	return 0;

fail:
	scull_cleanup_module();
	return rv;
}

Первым делом, вызывая alloc_chrdev_region мы регистрируем диапазон символьных номеров устройств и указываем имя устройства. После вызовом MAJOR(dev) мы получаем старший номер.
Далее проверяется вернувшееся значение, если оно является кодом ошибки, то выходим из функции. Стоит отметить, что при разработке реального драйвера устройства следует всегда проверять возвращаемые значения, а также указатели на любые элементы (NULL?).

rv = alloc_chrdev_region(&dev, scull_minor, scull_nr_devs, "scull");
	scull_major = MAJOR(dev);

if (rv) {
	printk(KERN_WARNING "scull: can't get major %dn", scull_major);
	return rv;
}

Если вернувшееся значение не является кодом ошибки мы может продолжить выполнять инициализацию.

Выделяем память, делая системный вызов kmalloc и обязательно проверяем указатель NULL.

scull_device = kmalloc(scull_nr_devs * sizeof(struct scull_dev), GFP_KERNEL);

if (!scull_device) {
	rv = -ENOMEM;
	goto fail;
}

memset(scull_device, 0, scull_nr_devs * sizeof(struct scull_dev));

Продолжаем инициализацию. Главная здесь функция — это scull_setup_cdev, о ней мы поговорим чуть ниже. MKDEV служит для хранения старший и младших номеров устройств.

for (i = 0; i < scull_nr_devs; i++) {
		scull_device[i].quantum = scull_quantum;
		scull_device[i].qset = scull_qset;
		sema_init(&scull_device[i].sem, 1);
		scull_setup_cdev(&scull_device[i], i);
	}

	dev = MKDEV(scull_major, scull_minor + scull_nr_devs);

Возвращаем значение или обрабатываем ошибку и удаляем устройство.

return 0;

fail:
	scull_cleanup_module();
	return rv;
}

Выше были представлены структуры scull_dev и cdev, которая реализует интерфейс между нашим устройством и ядром. Функция scull_setup_cdev выполняет инициализацию и добавление структуры в систему.

static void scull_setup_cdev(struct scull_dev *dev, int index)
{
	int err, devno = MKDEV(scull_major, scull_minor + index);

	cdev_init(&dev->cdev, &scull_fops);

	dev->cdev.owner = THIS_MODULE;
	dev->cdev.ops = &scull_fops;

	err = cdev_add(&dev->cdev, devno, 1);

	if (err)
		printk(KERN_NOTICE "Error %d adding scull  %d", err, index);
}

Удаление

Функция scull_cleanup_module вызывается при удаление модуля устройства из ядра.
Обратный процесс инициализации, удаляем структуры устройств, освобождаем память и удаляем выделенные ядром младшие и старшие номера.

void scull_cleanup_module(void)
{
	int i;
	dev_t devno = MKDEV(scull_major, scull_minor);

	if (scull_device) {
		for (i = 0; i < scull_nr_devs; i++) {
			scull_trim(scull_device + i);
			cdev_del(&scull_device[i].cdev);
		}

		kfree(scull_device);
	}

	unregister_chrdev_region(devno, scull_nr_devs);
}

Полный код

#include <linux/module.h>
#include <linux/init.h>
#include <linux/fs.h>
#include <linux/cdev.h>
#include <linux/slab.h>
#include <asm/uaccess.h>

int scull_major = 0;
int scull_minor = 0;
int scull_nr_devs = 1;
int scull_quantum = 4000;
int scull_qset = 1000;

struct scull_qset {
	void **data;
	struct scull_qset *next;
};

struct scull_dev {
	struct scull_qset *data;
	int quantum;
	int qset;
	unsigned long size;
	unsigned int access_key;
	struct semaphore sem;
	struct cdev cdev;
};

struct scull_dev *scull_device;

int scull_trim(struct scull_dev *dev)
{
	struct scull_qset *next, *dptr;
	int qset = dev->qset;
	int i;

	for (dptr = dev->data; dptr; dptr = next) {
		if (dptr->data) {
			for (i = 0; i < qset; i++)
				kfree(dptr->data[i]);

			kfree(dptr->data);
			dptr->data = NULL;
		}

		next = dptr->next;
		kfree(dptr);
	}

	dev->size = 0;
	dev->quantum = scull_quantum;
	dev->qset = scull_qset;
	dev->data = NULL;

	return 0;
}

struct file_operations scull_fops = {
	.owner = THIS_MODULE,
	//.read = scull_read,
	//.write = scull_write,
	//.open = scull_open,
	//.release = scull_release,
};

static void scull_setup_cdev(struct scull_dev *dev, int index)
{
	int err, devno = MKDEV(scull_major, scull_minor + index);

	cdev_init(&dev->cdev, &scull_fops);

	dev->cdev.owner = THIS_MODULE;
	dev->cdev.ops = &scull_fops;

	err = cdev_add(&dev->cdev, devno, 1);

	if (err)
		printk(KERN_NOTICE "Error %d adding scull  %d", err, index);
}

void scull_cleanup_module(void)
{
	int i;
	dev_t devno = MKDEV(scull_major, scull_minor);

	if (scull_device) {
		for (i = 0; i < scull_nr_devs; i++) {
			scull_trim(scull_device + i);
			cdev_del(&scull_device[i].cdev);
		}

		kfree(scull_device);
	}

	unregister_chrdev_region(devno, scull_nr_devs);
}

static int scull_init_module(void)
{
	int rv, i;
	dev_t dev;


	rv = alloc_chrdev_region(&dev, scull_minor, scull_nr_devs, "scull");
	scull_major = MAJOR(dev);

	if (rv) {
		printk(KERN_WARNING "scull: can't get major %dn", scull_major);
		return rv;
	}

	scull_device = kmalloc(scull_nr_devs * sizeof(struct scull_dev), GFP_KERNEL);

	if (!scull_device) {
		rv = -ENOMEM;
		goto fail;
	}

	memset(scull_device, 0, scull_nr_devs * sizeof(struct scull_dev));

	for (i = 0; i < scull_nr_devs; i++) {
		scull_device[i].quantum = scull_quantum;
		scull_device[i].qset = scull_qset;
		sema_init(&scull_device[i].sem, 1);
		scull_setup_cdev(&scull_device[i], i);
	}

	dev = MKDEV(scull_major, scull_minor + scull_nr_devs);

	printk(KERN_INFO "scull: major = %d minor = %dn", scull_major, scull_minor);

	return 0;

fail:
	scull_cleanup_module();
	return rv;
}

MODULE_AUTHOR("Your name");
MODULE_LICENSE("GPL");

module_init(scull_init_module);
module_exit(scull_cleanup_module);

С удовольствием выслушаю конструктивную критику и буду ждать feedback'a.

Если вы нашли ошибки или я не правильно изложил материал, пожалуйста, укажите мне на это.
Для более быстрой реакции пишите в ЛС.

Спасибо!
