Zabbix: мониторинг базы данных Oracle через ODBC c использованием low level discovery

в 7:11, , рубрики: linux, LLD, odbc, oracle, oracle database, oracle linux, oracle sql, zabbix, zabbix server, Серверное администрирование, системное администрирование, метки: , , , , , , ,

В статье будет рассмотрена возможность мониторинга база дынных по средствам встроенной в Zabbix поддержке ODBC, c использованием автообнаружения объектов.

Для начала рассмотрим доступные для Zabbix методы мониторинга БД, которые использовались до поддержки ODBC.
Так как статья про мониторинг Oracle, то и будем смотреть в этом разрезе.

1. Использования скрипта zabora

В принципе спкрипт всем хорош, но главное, чем меня не устраивало: скрипт лежит на каждой машине с БД, и при добавление запроса приходилось идти на эту машину и редактировать конфиг.

Поддерживает параметры запросов, то есть можно передавать параметр в ключ и на основе его делать запрос к БД.
То есть один и то же запрос может быть использован для сбора метрик разных объектов.

2. Orabbix или DBforBIX

Тоже хороший продукт, является демоном на java, создает несколько соединений и поддерживает автоматическое добавление новых запросов в конфиг без перезагрузки. Работает как Zabbix trapper, то есть сам с определенной периодичностью посылает данные в Zabbix сервер.

Недостатки:
— не поддерживает параметры, то есть на каждую метрику создается отдельный запрос. Представьте у вас 10 tablespace'ов и вам нужно снимать с каждого 4 параметра — получается 40 запросов в файле. Интервал запроса получение метрики, так же выставляется в конфиге, что не очень удобно.

Попробовав все эти решения решил использовать поддержку ODBC в Zabbix, и вот почему:

  • запрос к БД — стандартный ключ Zabbix, из этого следует, что мы настраиваем такие параметры как частота опроса в самом интерфейсе
  • редактирование запросов в интерфейсе Zabbix
  • позволяет использовать макросы
  • самое главное позволяет автоматизировать процесс добавления новых объектов на мониторинг

Сначала опишу, что имеется в хозяйстве:

1. 6 баз данных Oracle — 1 БД — 1 сервер + 1 резервный сервер под БД итого: получается 12 серверов.
2. Сервера для каждой БД объединены в кластер — итого 6 кластеров
3. На каждом сервера установлен Zabbix agent для AIX
4. На каждом сервере по скрипту zabora

Конфигурация Zabbix мониторинга:

  1. Zabbix сервер на CentOS 6.5 + TokuDB — 20 000 элементов — 380 nps (новых значений в секунду)
  2. Специально для мониторинга БД, был поднят Zabbix Proxy, так как запросы могут выполнятся достаточно долго, то не хотелось бы из-них подвешивать процессы сбора данных основного Zabbix'a — тоже CentOS 6.5 + TokuDB

В этой статье я не буду касаться настройки TokuDB, так как планирую еще одну статью почему мы перешли с InnoDB на TokuDB, и что нам это дало.

Установка Oracle Instant Client

Сначала необходимо установить Oracle Instant Client на машину с Zabbix Proxy:

У нас используется Oracle 11g, поэтому скачиваем RMP пакеты соответствующей версии с сайта Oracle.
Нам необходимы:

  • oracle-instantclient11.2-basic-11.2.0.4.0-1.x86_64.rpm — основные библиотеки
  • oracle-instantclient11.2-jdbc-11.2.0.4.0-1.x86_64.rpm — драйвера для java, для нашей задачи не нужны, но в хозяйстве пригодиться :)
  • oracle-instantclient11.2-sqlplus-11.2.0.4.0-1.x86_64.rpm — клиент sqlplus
  • oracle-instantclient11.2-odbc-11.2.0.4.0-1.x86_64.rpm — библиотека для работы через ODBC
  • можно еще до кучи: oracle-instantclient11.2-devel-11.2.0.4.0-1.x86_64.rpm :)

в той папке в которую скачали все эти файлы делаем:

# rpm -i oracle-*.rpm

Настройка SQLplus для доступа к БД Oracle.

Для того чтобы клиент работал, необходимо в параметры окружение выставить необходимые переменные, для начала выставим их в своем профиле, прописав в файл $HOME/.bash_profile:

ORACLE_HOME=/usr/lib/oracle/11.2/client64
LD_LIBRARY_PATH=$ORACLE_HOME/lib:/usr/lib64:$LD_LIBRARY_PATH
TNS_ADMIN=$ORACLE_HOME/network/admin>

PATH=$PATH:$ORACLE_HOME/bin:$HOME/bin

export ORACLE_HOME
export LD_LIBRARY_PATH
export TNS_ADMIN
export PATH

Перелогиниваемся и смотрим есть ли наши переменные в

# env

Обратим внимание на переменную TNS_ADMIN=$ORACLE_HOME/network/admin
Этот путь необходимо создать, туда мы положим файл tnsnames.ora который используется библиотеками клиента для подключения к БД.

Создадим подключение к БД с именем DOCSDB например.

#cat $ORACLE_HOME/network/admin/tnsnames.ora

DOCSDB =
  (DESCRIPTION =
      (ADDRESS = (PROTOCOL = TCP)(HOST = oradocs)(PORT = 1521))
      (CONNECT_DATA =
        (SERVER = DEDICATED)
        (SERVICE_NAME = docsdb)
      )
)

Необходимо подставить нужные значения в HOST и SERVICE_NAME.
HOST — можно прописывать IP адрес или DNS имя (проверьте только, что оно ресолвится в IP)

Проверим настройку клиента, предварительно создайте учетную запись zabbix в Oracle:

# sqlplus zabbix/zabbix@DOCSDB

SQL*Plus: Release 11.2.0.4.0 Production on Sat May 24 10:47:09 2014

Copyright (c) 1982, 2013, Oracle.  All rights reserved.


Connected to:</code>
Oracle Database 11g Enterprise Edition Release 11.2.0.2.0 - 64bit Production
With the Partitioning, OLAP, Data Mining and Real Application Testing options

SQL>

Видим, что клиент выдал приглашение, значит соединение прошло успешно, ну и совсем чтоб быть уверенными сделаем простенький запрос:

SQL> select banner from v$version where rownum=1;

BANNER
--------------------------------------------------------------------------------
Oracle Database 11g Enterprise Edition Release 11.2.0.2.0 - 64bit Production

SQL>

Конфигурация ODBC.

Официальные пакеты Zabbix Server и Zabbix Proxy в СentoOS скомпилированы с поддержкой unixODBC, поэтому после их установки у вас должен быть установленный пакет unixODBC, проверяем:

# yum info *ODBC

Вывод должен содержать следующие пакеты: unixODBC и oracle-instantclient11.2-odbc.

Правим файлы:

# cat /etc/odbcinst.ini

[OracleDriver]
Description=Oracle ODBC driver for Oracle 11g
Driver=/usr/lib/oracle/11.2/client64/lib/libsqora.so.11.1

И сразу делаем такую проверку:

# ldd /usr/lib/oracle/11.2/client64/lib/libsqora.so.11.1

ldd: warning: you do not have execution permission for `/usr/lib/oracle/11.2/client64/lib/libsqora.so.11.1`
      linux-vdso.so.1 =>  (0x00007fff1a58f000)
      libdl.so.2 => /lib64/libdl.so.2 (0x00007f89d6d4d000)
      libm.so.6 => /lib64/libm.so.6 (0x00007f89d6ac8000)
      libpthread.so.0 => /lib64/libpthread.so.0 (0x00007f89d68ab000)
      libnsl.so.1 => /lib64/libnsl.so.1 (0x00007f89d6692000)
      libclntsh.so.11.1 => /usr/lib/oracle/11.2/client64/lib/libclntsh.so.11.1 (0x00007f89d3d22000)
      libodbcinst.so.1 => /lib64/libodbcinst.so.1 (0x00007f89d3b11000)
      libc.so.6 => /lib64/libc.so.6 (0x00007f89d377d000)
      /lib64/ld-linux-x86-64.so.2 (0x00007f89d711c000)
      libnnz11.so => /usr/lib/oracle/11.2/client64/lib/libnnz11.so (0x00007f89d33af000)
      libaio.so.1 => /lib64/libaio.so.1 (0x00007f89d31ae000)
      libltdl.so.7 => /usr/lib64/libltdl.so.7 (0x00007f89d2fa5000)

C большой долей вероятностью, вы получите libodbcinst.so.1 => not found, поэтому нужно сделать сим-линк:

# ls -lah /lib64 | grep odbc

lrwxrwxrwx.  1 root root    31 May 18 00:45 libodbcinst.so.1 -> /usr/lib64/libodbcinst.so.2.0.0
lrwxrwxrwx.  1 root root    16 May 20 11:41 libodbcinst.so.2 -> libodbcinst.so.1

Дальше редактируем файл:

# cat /etc/odbc.ini

[ORA_DOCSDB]
Driver= OracleDriver
DSN= DOCSDB
ServerName= DOCSDB
UserID= zabbix
Password= zabbix

После этого у нас должно получится подключится к БД Oracle через клиент ODBC (всегда используйте параметр -v, если будет ошибка подключения, скажет детально в чем проблема):

# isql -v ORA_DOCSDB

+---------------------------------------+
| Connected!                            |
|                                       |
| sql-statement                         |
| help [tablename]                      |
| quit
|                                       |
+---------------------------------------+
SQL>

Так же для очистки совести, что у нас все работает, делаем запрос:

SQL> select banner from v$version where rownum=1;
+---------------------------------------------------------------------------------+
| BANNER                                                                          |
+---------------------------------------------------------------------------------+
| Oracle Database 11g Enterprise Edition Release 11.2.0.2.0 - 64bit Production    |
+---------------------------------------------------------------------------------+
SQLRowCount returns -1
1 rows fetched
SQL>

Поздравляю, Вы настроили ODBC.

Теперь нам необходимо добиться, чтобы Zabbix Proxy так же мог делать запросы через ODBC.

Для этого необходимо, чтобы в окружение процесса zabbix_proxy были доступны переменные, указанные выше, для это добавим в файл:

# cat /etc/init.d/functions

# Set up a default search path.
PATH="/sbin:/usr/sbin:/bin:/usr/bin"

ORACLE_HOME=/usr/lib/oracle/11.2/client64
LD_LIBRARY_PATH=$ORACLE_HOME/lib:/usr/lib64:$LD_LIBRARY_PATH
TNS_ADMIN=$ORACLE_HOME/network/admin</code>

PATH=$PATH:$ORACLE_HOME/bin:$HOME/bin</code>

export ORACLE_HOME
export LD_LIBRARY_PATH
export TNS_ADMIN
export PATH

После этого обязательно перезапускаем zabbix_proxy:

# service zabbix-proxy restart

Теперь мы сразу перейдем к настройке правил автообнаружения в терминологии Zabbix — это low level discovery rule.

Что такое LLD?
В принципе это любой элемент в Zabbix который может вернуть данные в JSON формате.
Так встроенный мониторинг баз данных в Zabbix всегда возвращает только 1 колонку и 1 строку, и к тому же в команде Zabbix почему-то ix никак не напишут для БД генератор LLD, то есть запрос возвращает несколько колонок и строк, то автоматически выдавать в JSON формате.

Кому нужна эта фича, просьба проголосовать.

Придется написать скрипт который будет выдавать нам список объектов в JSON формате.

Шаблон и скрипт можно взять на GitHub

Скрипт написан на php, поэтому любителям bash прошу отвернуться в сторону :)
Комментировать сам скрипт не буду, думаю по коду все понятно, скажу только, что его нужно положить в папку которая задана в конфиге zabbix_proxy.conf (или zabbix_server.conf):

 ExternalScripts=/usr/lib/zabbix/externalscripts

Скрипт oracle.odbc.discovery

#!/usr/bin/php
<?php

  if(!isset($argv[1]) && !isset($argv[2])) exit("ZBX_NOTSUPPORTED");

  $connected_dsn = odbc_connect($argv[1],"","");

  if(!$connected_dsn) exit('SQL connection erorr | ZBX_NOTSUPPORTED');

  switch ($argv[2]) {
      case "tablespaces":
          $result=odbc_exec($connected_dsn,"SELECT tablespace_name FROM dba_tablespaces;");
          $tablespaces = array("data"=>array());

          while(odbc_fetch_row($result)){
               $tablespaces['data'][]=array('{#TBSNAME}'=>odbc_result($result,1));
          }

          echo json_encode($tablespaces);
          break;

      case "jobs":
          $result=odbc_exec($connected_dsn,"SELECT job_name, owner FROM dba_scheduler_jobs WHERE state != 'DISABLED';");

          $jobs = array("data"=>array());

          while(odbc_fetch_row($result)){
               $jobs['data'][]=array(
                                        '{#JOBNAME}'=>odbc_result($result,1),
                                        '{#JOBOWNER}'=>odbc_result($result,2));
          }

          echo json_encode($jobs);
          break;
  }

exit();
?>

Скрипту передаются два параметра:
1. DSN — который вы указали в файле /etc/odbc.ini в квадратных скобках, в случае примера это ORA_DOCSDB
2. тип объектов, список которых нужно вернуть: tablespaces или jobs

В случае jobs, скрипт вернет так же и {#JOBOWNER}, то есть владельца job'a.

Добавьте права на выполнения на скрипт и попробуйте его запустить:
# /usr/lib/zabbix/externalscripts/oracle.odbc.discovery ORA_DOCSDB tablespaces, скрипт вернет примерно вот такой массив:

{
    "data": [
        {
            "{#TBSNAME}": "SYSTEM"
        },
        {
            "{#TBSNAME}": "SYSAUX"
        },
        {
            "{#TBSNAME}": "UNDOTBS1"
        },
        {
            "{#TBSNAME}": "TEMP"
        },
        {
            "{#TBSNAME}": "USERS"
        }
    ]
}
# /usr/lib/zabbix/externalscripts/oracle.odbc.discovery ORA_DOCSDB jobs

{
    "data": [
        {
            "{#JOBNAME}": "PURGE_LOG",
            "{#JOBOWNER}": "SYS"
        },
        {
            "{#JOBNAME}": "ORA$AUTOTASK_CLEAN",
            "{#JOBOWNER}": "SYS"
        },
        {
            "{#JOBNAME}": "DRA_REEVALUATE_OPEN_FAILURES",
            "{#JOBOWNER}": "SYS"
        },
        {
            "{#JOBNAME}": "BSLN_MAINTAIN_STATS_JOB",
            "{#JOBOWNER}": "SYS"
        },
        {
            "{#JOBNAME}": "RSE$CLEAN_RECOVERABLE_SCRIPT",
            "{#JOBOWNER}": "SYS"
        },
        {
            "{#JOBNAME}": "SM$CLEAN_AUTO_SPLIT_MERGE",
            "{#JOBOWNER}": "SYS"
        },
        {
            "{#JOBNAME}": "RLM$EVTCLEANUP",
            "{#JOBOWNER}": "EXFSYS"
        },
        {
            "{#JOBNAME}": "RLM$SCHDNEGACTION",
            "{#JOBOWNER}": "EXFSYS"
        }
    ]
}

Наконец-то переходим к добавлению мониторинга БД Oracle в Zabbix.

Для начала пару слов о шаблоне:
1. общие ключи мониторинга Oracle взяты из скрипта zabora

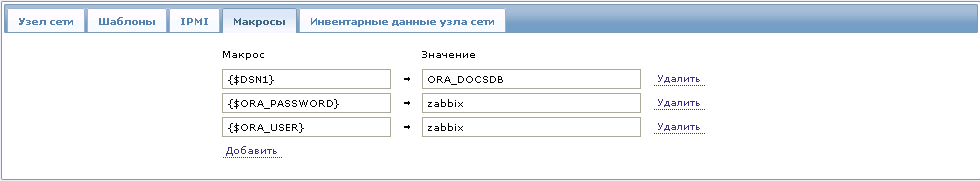

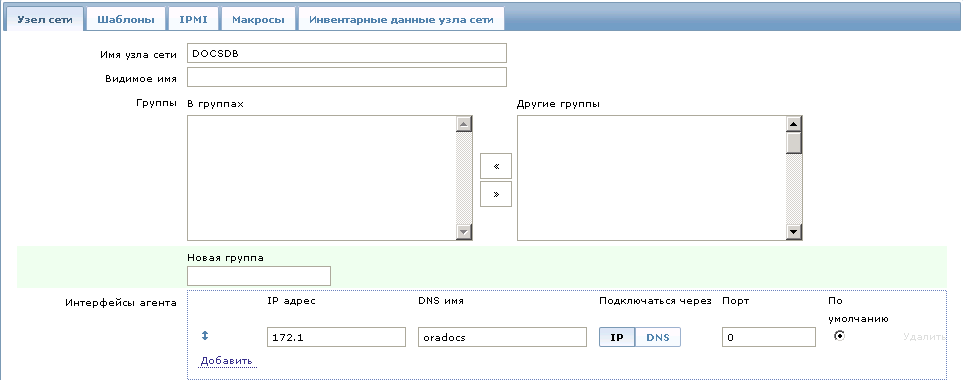

2. чтобы шаблона заработал необходимо во вкладе Макросы самого хоста, добавить 3 пользовательских макроса:
— {$DSN1} — DSN который прописан в квадратных скобках файла /etc/odbc.ini (в примере ORA_DOCSDB)
— {$ORA_USER} — пользователь с правами которого будет подключение к БД Oracle
— {$ORA_PASSWORD } — пароль для подключения к БД Oracle

Zabbix: мониторинг базы данных Oracle через ODBC c использованием low level discovery

Zabbix: мониторинг базы данных Oracle через ODBC c использованием low level discovery

Итак список правил LLD:
Zabbix: мониторинг базы данных Oracle через ODBC c использованием low level discovery

Чтобы правила отработали в первый раз, выставите в самих правила интервал, предположим 300 секунд, и через 5 минут у вас в элементах данных должны создаться новые.

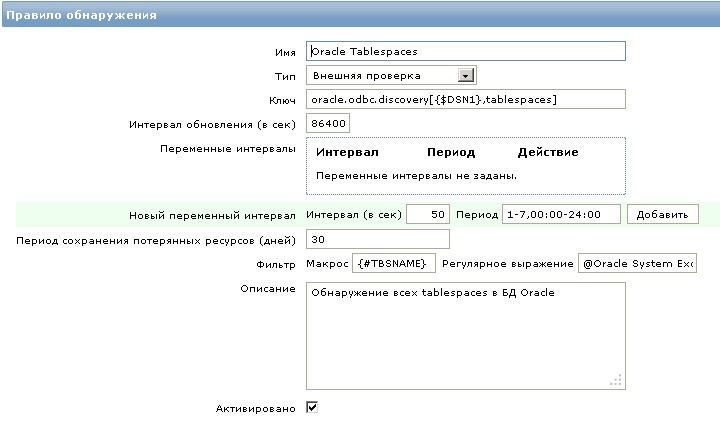

Рассмотри сами правила и начнем с Tablespaces.
Zabbix: мониторинг базы данных Oracle через ODBC c использованием low level discovery

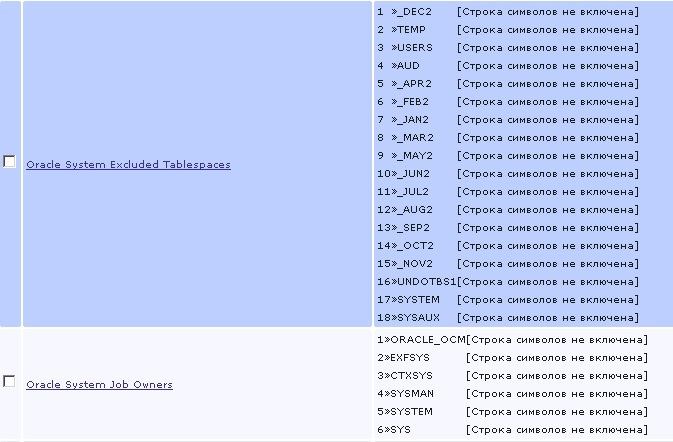

В принципе здесь все понятно, хочу обратить внимание на поле «Фильтр».
С помощью этого поля можно производить фильтрацию списка который возвращает нам сам элемент, в нашем примере нам не нужно добавлять на мониторинг системные tablespaces. Фильтрация происходит на основе правила regexp. Как видно на картинки поле {#TBSNAME} должно соответствовать правилу regexp Oracle System Excluded Tablespaces. Общие правила regexp описываются в Администрирование > Общие > Регулярные выражения и вызываются в фильтре через символ @.

Zabbix: мониторинг базы данных Oracle через ODBC c использованием low level discovery

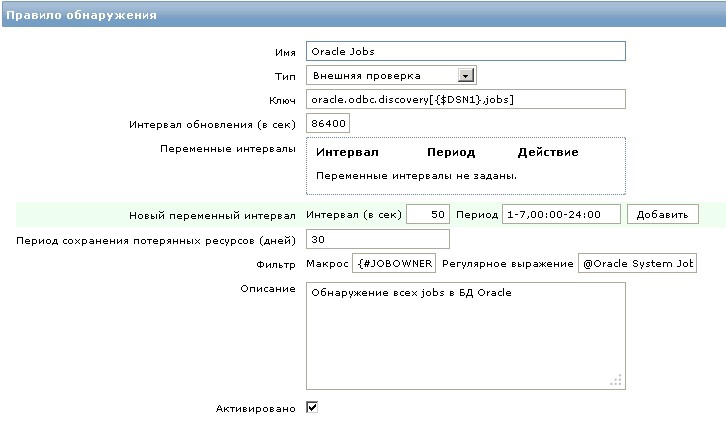

Аналогично все и для job'ов:

Zabbix: мониторинг базы данных Oracle через ODBC c использованием low level discovery

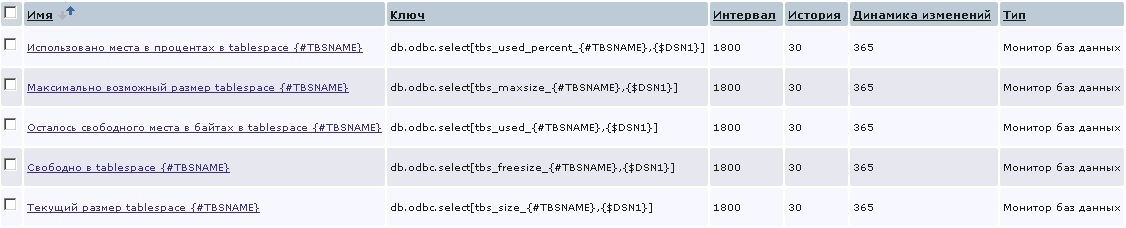

Переходимы к прототипам данных

Zabbix: мониторинг базы данных Oracle через ODBC c использованием low level discovery

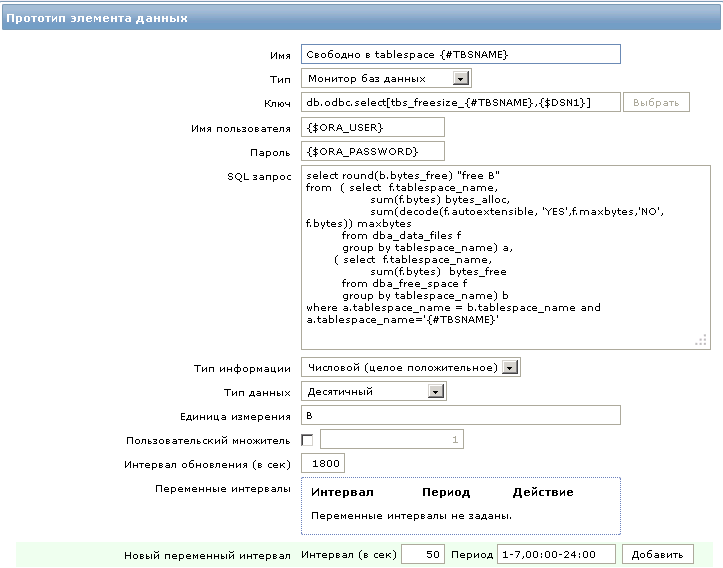

Сам прототип
Zabbix: мониторинг базы данных Oracle через ODBC c использованием low level discovery

Картинка говорит сама за себя, но хочу обратить на один нюанс, а именно на поле «Единица измерения», по умолчанию в Zabbix используется 10-тичная система исчисления, что и следовало ожидать, поэтому все приставки Кило, Мега, Гига и т.д. это деление на 1000, что с точки зрения исчесления объема данных не совсем корректно, поэтому чтобы вы получали во вкладке «Последние данные» адекватные значения в Zabbix используется «специальные» единицы измерения: B и Bps — байт и байт в секунду (подробнее).
Но есть забавный момент (баг), в последних данных приставки K(ilo), M(ega), G(iga) переводятся в K, М, Г, а вот сама единица нет, поэтому в случае с гигабайтами у ваc будет ГB.

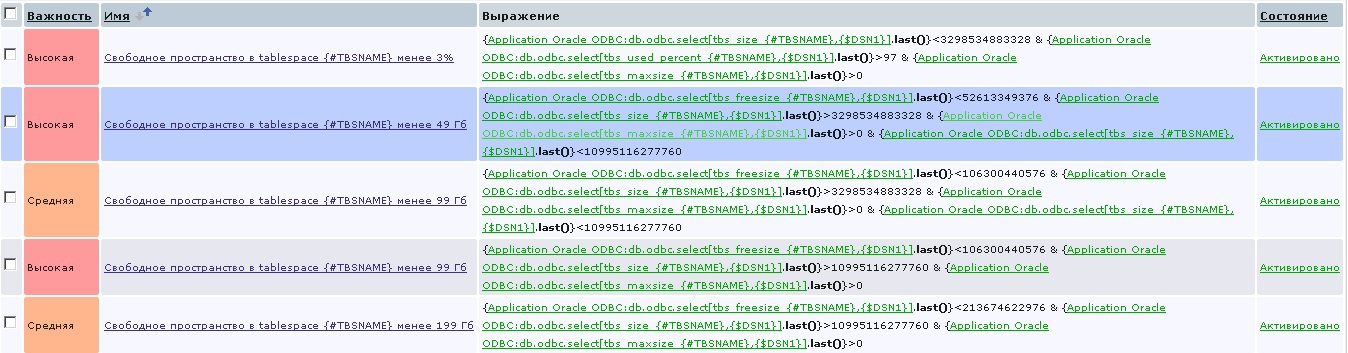

Прототипы триггеров для tablespaces:
Zabbix: мониторинг базы данных Oracle через ODBC c использованием low level discovery

Диапазоны следующие:

  • при размере меньше 3ТБ ограничение в процентах
  • от 3ТБ до 10ТБ в гигабайтах
  • от 10ТБ в гигабайтах

Обратить внимание, что значения в условиях используется в байтах, а также обратить на порядок и используемых значений.
На первый взляд может показаться лишним условие «Максимальный размер > 0»

Но это сделано для того чтобы приходило более информативное письмо для DBA.
В действиях вы указываете:

1. {ITEM.NAME1} ({HOSTNAME1}:{TRIGGER.KEY1}): {ITEM.VALUE1}
2. {ITEM.NAME2} ({HOSTNAME1}:{TRIGGER.KEY2}): {ITEM.VALUE2}
3. {ITEM.NAME3} ({HOSTNAME1}:{TRIGGER.KEY3}): {ITEM.VALUE3}

В действие мы не можем получить значения ключа который был создан автоматически, не то чтобы мы не можем его получить просто мы не знаем его название, для это там нужно вычленить из ключа название tablespace, но таких функций Zabbix нет.

При таких настройках действия, Вам будет приходить нечто подобное:

1. Текущий размер tablespace BG_Z_LOB_TBS (FKSODBb.odbc.select[tbs_size_BG_Z_LOB_TBS,ORA_FKSODB]): 2 GB
2. Осталось свободного места в процентах в tablespace BG_Z_LOB_TBS (FKSODBb.odbc.select[tbs_used_percent_BG_Z_LOB_TBS,ORA_FKSODB]): 99 %
3. Максимально возможный размер tablespace BG_Z_LOB_TBS (FKSODBb.odbc.select[tbs_maxsize_BG_Z_LOB_TBS,ORA_FKSODB]): 32 GB

Прототипы данных для job'ов:
Zabbix: мониторинг базы данных Oracle через ODBC c использованием low level discovery

Прототипы триггеров для job'ов:
Zabbix: мониторинг базы данных Oracle через ODBC c использованием low level discovery

Триггеры срабатывают если:

  • время выполнения job'a более 720 минут
  • если job завершился со статусом не равным «SUCCEEDED»

Приятных Вам обнаружений в БД Oracle :)

Автор: nucleusv

Источник


https://ajax.googleapis.com/ajax/libs/jquery/3.4.1/jquery.min.js
