MAC mini достаточно производительный компьютер и первые пол года после покупки полностью устраивал меня, но все же со временем захотелось большего от этого устройства. Замена процессора на MAC mini 2012 не возможна, все что подлежит апгрейду это оперативная память и жесткий диск. О втором поговорим поподробнее.

Замена винчестера.

Если Вы собираетесь заменить родной HDD на более емкий или более быстрый, например SSD, то все достаточно просто. Для этого потребуется внешний винчестер, на котором надо будет создать резервную копию OS X и набор отверток. Подробно описывать процесс переноса ОСи с винчестера на винчестер не буду т.к. в интервенте полно подробной информации об этом процессе. Если Вы хотите поставить свежую ОСь на новый винчестер то можете сделать следующим образом, подключить новый накопитель через USB адаптер SATA к MAC, выбрать перегрузку системы и удерживать комбинацию клавиш Command (⌘) и R. Через некоторое время появится окно «Утилиты OS X».

Замена стандартного и установке второго винчестера в MAC mini 2012

Выбрав «Дисковую утилиту», форматируем новый диск как «MAC OS Extended (журнальный)». После этого выбираем «Переустановить OS X» и пользуясь простым и понятным интерефейсом ставим ОСь на новый винчестер. Процесс установки в моем случае, при использование адаптера USB 2.0, занял чуть меньше часа.
После новый диск устанавливаем на место родного. Замена винчестера не требует полной разборки, достаточно снять вентилятор охлаждения, wi-fi антенну и пластиковую панель прижимающую разъем шлейфа SATA к материнской плате.

Замена стандартного и установке второго винчестера в MAC mini 2012

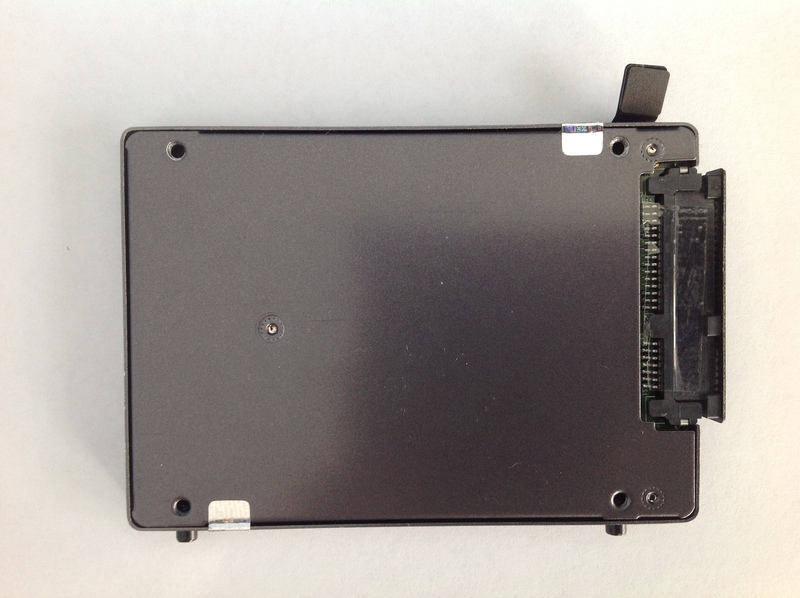

Переставляем шлейф и направляющие винты.

Замена стандартного и установке второго винчестера в MAC mini 2012

Шлейф достаточно свободно снимается с диска, поэтому я закрепил его кусочком скоча.

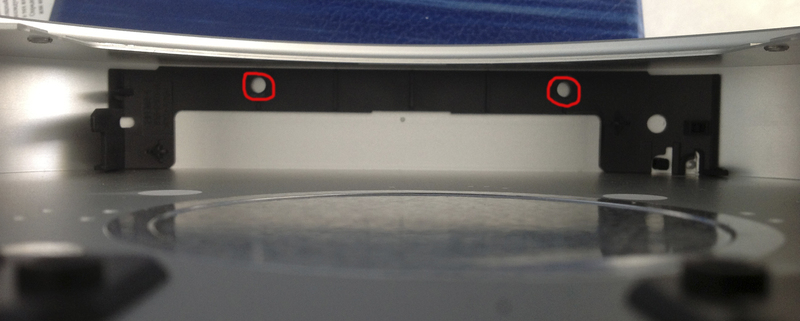

При обратной сборке может возникнуть сложность с попаданием направляющих винтов в посадочные отверстия корпуса.

Замена стандартного и установке второго винчестера в MAC mini 2012

Немного помучившись нашел для себя решение данной проблемы.

Замена стандартного и установке второго винчестера в MAC mini 2012

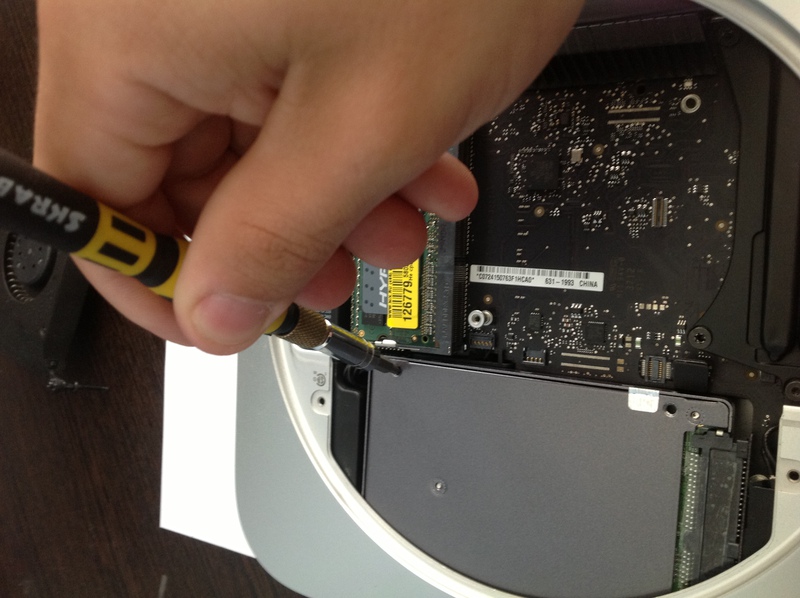

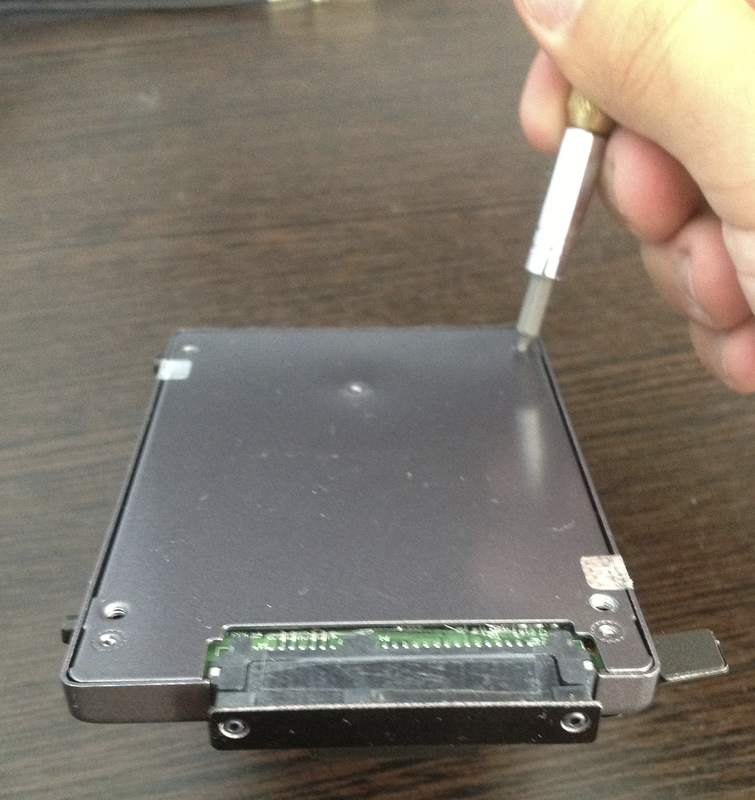

Все довольно просто, вставляем отвертку в монтажное отверстие винчестера и получаем возможность свободно им манипулировать. После этого процесс попадания в посадочные отверстия корпуса не составляет ни какого труда.

Замена стандартного и установке второго винчестера в MAC mini 2012

После установки производим сборку в обратном порядке.
Загружаем MAC и после стандартных настроек новой системы можем полноценно пользоваться компьютером уже с новым винчестером.
Что касается моих собственных впечатлений от замены стандартного HDD на SSD, то разница, не побоюсь этого слова, колоссальная. Скорость загрузки системы, открытия приложений, сохранения документов выросла в разы, а точнее если верить тесам в пять раз!

Установка второго винчестера.

MAC mini 2012 имеет три основных комплектации, не буду углубляется и рассказывать в подробностях об отличиях, остановлюсь лишь на одном моменте, версия Server имеет два физических жестких диска, а не один как остальные. Но у владельцев обычного MAC mini тоже есть возможность установить второй HDD или SSD. Для установки понадобиться набор отверток и оригинальный SATA-шлейф. Данный шлейф к сожалению достаточно сложно купить, к тому же цена неоправданно завышена. К примеру в Москве его можно купить за 2 500р — 3 500р. Можно пойти более долгим и ненадежным способом заказав шлейф на eBay там стоимость будет в районе 1 000р. Еще мне попался сайт американской фирмы OWC где так же можно заказать данный шлейф за 34,99$ + доставка, данная страница заинтересовала меня не ценой, а наличием подробного видео по установке второго винчестера.

Как правило SATA-шлейф продается в комплекте с четырьмя демпферными проставками, двумя направляющими и двумя удерживающими винтами для крепления винчестера. Также обычно в комплект вкладывают скобу для извлечения материнской платы, пластиковую лопатку для отсоединения штекеров, кстати очень удобная вещь, и иногда набор отверток.

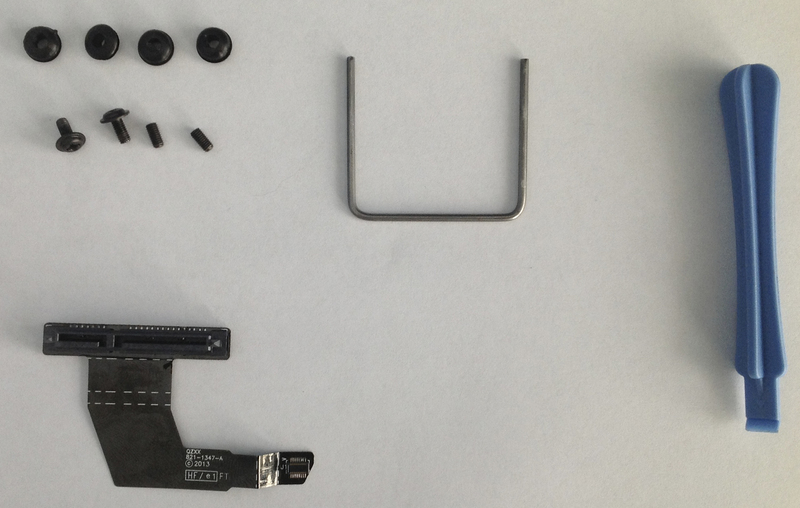

Из всех выше перечисленных вариантов покупки я выбрал eBay. Проще всего искать шлейф указывая каталоговый номер #: 922-9560, 076-1391. Заплатив в общей сложности 1 000р и подождав около двух с половиной месяцев я получил посылку от китайского продавца, вот ее содержимое:

Замена стандартного и установке второго винчестера в MAC mini 2012

Руководствуясь видео роликом OWC, установка прошла быстро, без всяких проблем.

После загрузки компьютера я с огорчением заметил, что второй диск не заработал. После чего начались «танцы с бубном», проверил работоспособность жестких дисков по отдельности на другом компьютере, менял местами шлейфы (это возможно только при частично разобранном маке из-за различной конфигурации SATA-шлейфов). В итоге стало ясно, что неисправен свеже приобретенный шлейф.

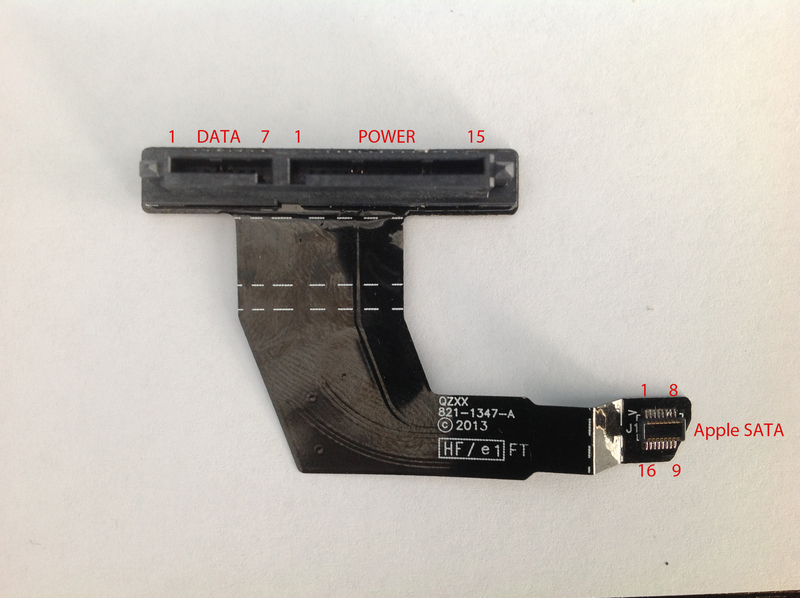

После прозвонки мультиметром двух шлейфов получилась следующая распиновка:

Замена стандартного и установке второго винчестера в MAC mini 2012

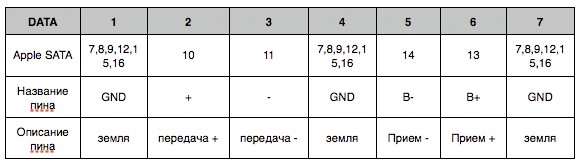

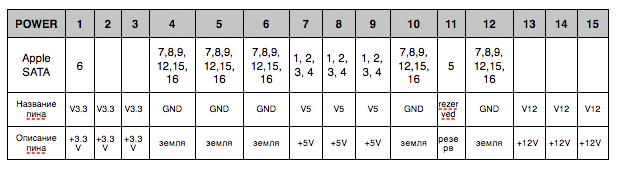

Распиновка оригинального SATA-шлейфа:

Замена стандартного и установке второго винчестера в MAC mini 2012

Замена стандартного и установке второго винчестера в MAC mini 2012

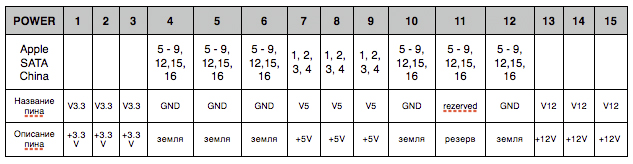

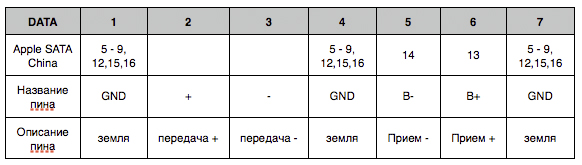

Распиновка китайского SATA-шлейфа:

Замена стандартного и установке второго винчестера в MAC mini 2012

Замена стандартного и установке второго винчестера в MAC mini 2012

Шлейф оказался попросту бракованным, не звонились четыре линии, некоторые из выводов были закорочены на землю. Сейчас я понимаю, что мне очень повезло, т.к. не оказалось короткого замыкания между рядом стоящих выводов +5V и GND, вероятность в таком случае попрощаться с материнской платой очень велика.

После долгого процесса обмена дефектного товара, который затянулся еще на пару месяцем я получил новый шлейф, который сразу же был мною проверен и после этого установлен на MAC. После загрузки компьютера новый винчестер был отформатирован с помощью дисковой утилиты OS X и продолжил свою работу без всяких нареканий.

Автор: Vladimir_57
