Интегрирование уравнений движения

в 8:50, , рубрики: Алгоритмы, математика, разработка игр, уравнения движения, физика, численное интегрирование, численные методы


Симуляция физики делает небольшие предсказания на основании законов физики. Эти предсказания на самом деле достаточно просты, что-то вроде «если объект вот здесь и он движется с такой скоростью в этом направлении, то за краткий промежуток времени он окажется вот тут». Мы создаём такие предсказания с помощью математической техники под названием интегрирование.

Темой этой статьи как раз и будет реализация такого интегрирования.

Интегрирование уравнений движения

Вы можете помнить из курса старшей школы или вуза, что сила равна произведению массы на ускорение.

$F=ma$

Преобразуем это уравнение и увидим, что ускорение равно силе, делённой на массу. Это соответствует нашим интуитивным ожиданиям, потому что тяжёлые объекты труднее бросать.

$a=F/ma=F/m$

Ускорение — это темп изменения скорости от времени:

$dv/dt=a=F/m$

Аналогично, скорость — это темп изменения позиции от времени:

$dx/dt=v$

Это значит, что если мы знаем текущие позицию и скорость объекта, а также приложенные к нему силы, то сможем проинтегрировать, чтобы найти его позицию и скорость в определённый момент времени.

Численное интегрирование

Если вы не изучали дифференциальные уравнения в вузе, то можете вздохнуть спокойно — вы почти в такой же ситуации, что и те, кто их изучал, потому что мы не будем решать дифференциальные уравнения аналитически. Вместо этого мы будем искать решение численным интегрированием.

Вот как работает численное интегрирование: во-первых, начнём с исходной позиции и скорости, затем сделаем небольшой шаг вперёд, чтобы найти скорость и позицию в будущем. Затем повторим это, двигаясь вперёд небольшими шагами, используя результат предыдущих вычислений как исходную точку следующих.

Но как нам найти изменение скорости и позиции на каждом шаге?

Ответ лежит в уравнениях движения.

Давайте назовём наше текущее время t, а шаг времени dt или «delta time».

Теперь мы можем представить уравнения движения в понятном всем виде:

    ускорение = сила / масса
    изменение позиции = скорость * dt
    изменение скорости = ускорение * dt

Интуитивно это понятно: если вы находитесь в автомобиле, движущемся со скоростью 60 км/ч, то за один час вы проедете 60 км. Аналогично, автомобиль, ускоряющийся на 10 км/ч в секунду, через 10 секунд будет двигаться на 100 км/ч быстрее.

Разумеется, эта логика сохраняется, только когда ускорение и скорость постоянны. Но даже если они меняются, то это для начала вполне неплохая аппроксимация.

Давайте представим это в коде. Начнём с стационарного объекта массой один килограмм и приложим к нему постоянную силу в 10 кН (килоньютонов) и сделаем шаг вперёд, принимая, что один временной шаг равен одной секунде:

    double t = 0.0;
    float dt = 1.0f;

    float velocity = 0.0f;
    float position = 0.0f;
    float force = 10.0f;
    float mass = 1.0f;

    while ( t <= 10.0 )
    {
        position = position + velocity * dt;
        velocity = velocity + ( force / mass ) * dt;
        t += dt;
    }

Вот каким будет результат:

    t=0:    position = 0      velocity = 0
    t=1:    position = 0      velocity = 10
    t=2:    position = 10     velocity = 20
    t=3:    position = 30     velocity = 30
    t=4:    position = 60     velocity = 40
    t=5:    position = 100    velocity = 50
    t=6:    position = 150    velocity = 60
    t=7:    position = 210    velocity = 70
    t=8:    position = 280    velocity = 80
    t=9:    position = 360    velocity = 90
    t=10:   position = 450    velocity = 100

Как вы видите, на каждом шаге мы знаем и позицию, и скорость объекта. Это и есть численное интегрирование.

Явный метод Эйлера

Вид интегрирования, который мы только что использовали, называется явным методом Эйлера.

Он назван в честь швейцарского математика Леонарда Эйлера, впервые открывшего эту технику.

Интегрирование Эйлера — это простейшая техника численного интегрирования. Она точна на 100% только когда темп изменений в течение шага времени постоянен.

Поскольку в примере выше ускорение постоянно, интегрирование скорости выполняется без ошибок. Однако мы ещё интегрируем и скорость для получения позиции, а скорость увеличивается из-за ускорения. Это значит, что в проинтегрированной позиции возникает ошибка.

Но насколько велика эта ошибка? Давайте выясним!

Существует аналитическое решение движения объекта при постоянном ускорении. Мы можем использовать его, чтобы сравнить численно интегрированную позицию с точным результатом:

    s = ut + 0.5at^2
    s = 0.0*t + 0.5at^2
    s = 0.5(10)(10^2)
    s = 0.5(10)(100)
    s = 500 метров

Через 10 секунд объект должен был переместиться на 500 метров, но явным метод Эйлера даёт нам результат 450. То есть погрешность в целых 50 метров всего за 10 секунд!

Кажется, что это невероятно плохо, но в играх обычно для шага физики берётся не такой большой временной интервал. На самом деле, физика обычно вычисляется с частотой, примерно равной частоте кадров дисплея.

Если задать шаг dt = 1100, то мы получим гораздо лучший результат:

    t=9.90:     position = 489.552155     velocity = 98.999062
    t=9.91:     position = 490.542145     velocity = 99.099060
    t=9.92:     position = 491.533142     velocity = 99.199059
    t=9.93:     position = 492.525146     velocity = 99.299057
    t=9.94:     position = 493.518127     velocity = 99.399055
    t=9.95:     position = 494.512115     velocity = 99.499054
    t=9.96:     position = 495.507111     velocity = 99.599052
    t=9.97:     position = 496.503113     velocity = 99.699051
    t=9.98:     position = 497.500092     velocity = 99.799049
    t=9.99:     position = 498.498077     velocity = 99.899048
    t=10.00:    position = 499.497070     velocity = 99.999046

Как вы видите, это достаточно хороший результат, определённо вполне достаточный для игры.

Почему явный метод Эйлера не (всегда) так уж хорош

С достаточно малым шагом времени явный метод Эйлера при постоянном ускорении даёт вполне достойные результаты, но что будет, если ускорение не постоянно?

Хорошим примером переменного ускорения является система пружинного амортизатора.

В этой системе масса присоединена к пружине, и её движение гасится чем-то вроде трения. Существует сила, пропорциональная расстоянию до объекта, которая притягивает его к исходной точке, и сила, пропорциональная скорости объекта, но направленная в противоположном направлении, которая замедляет его.

Здесь ускорение в течение шага времени совершенно точно изменяется, но эта постоянно меняющаяся функция является сочетанием позиции и скорости, которые сами постоянно изменяются за шаг времени.

Вот пример гармонического осциллятора с затуханием. Это хорошо изученная задача, и для него существует аналитическое решение, которое можно использовать для проверки результата численного интегрирования.

Давайте начнём со слабозатухающей системы, в которой масса колеблется рядом с исходной точкой, постепенно замедляясь.

Вот входные параметры системы масса-пружина:

  • Масса: 1 килограмм
  • Исходная позиция: 1000 метров от исходной точки
  • Коэффициент упругости по закону Гука: k = 15
  • Коэффициент затухания по закону Гука: b = 0.1

И вот график точного решения:

Интегрирование уравнений движения - 6

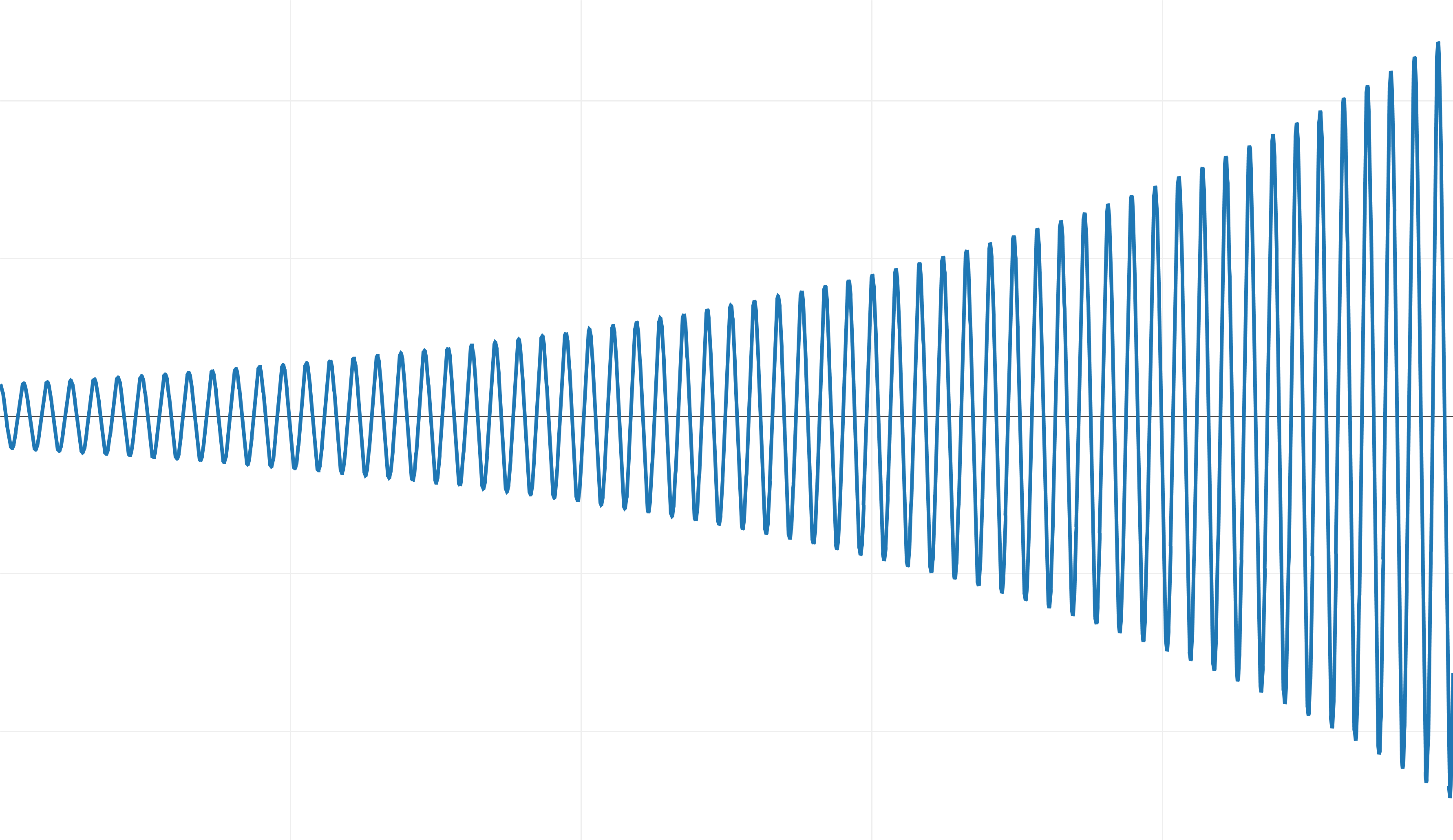

Если для интегрирования этой системы мы применим явный метод Эйлера, то получим следующий результа, который я отмасштабировал по вертикали:

Интегрирование уравнений движения - 7

Вместо затухания и сближения с исходной точкой, система со временем набирает энергию!

При интегрировании явным методом Эйлера и с dt=1100 такая система нестабильна.

К сожалению, поскольку мы уже интегрируем с малым шагом времени, то не имеем практичных способов повышения точности. Даже если мы уменьшим шаг времени, то всегда будет коэффициент упругости k, при котором мы получим такое поведение.

Симплектический метод Эйлера

Мы можем рассмотреть ещё один интегратор — симплектический метод Эйлера.

В большинстве коммерческих игровых физических движков используется этот интегратор.

Переход от явного к симплектическому методу Эйлера заключается только в замене:

    position += velocity * dt;
    velocity += acceleration * dt;

на:

    velocity += acceleration * dt;
    position += velocity * dt;

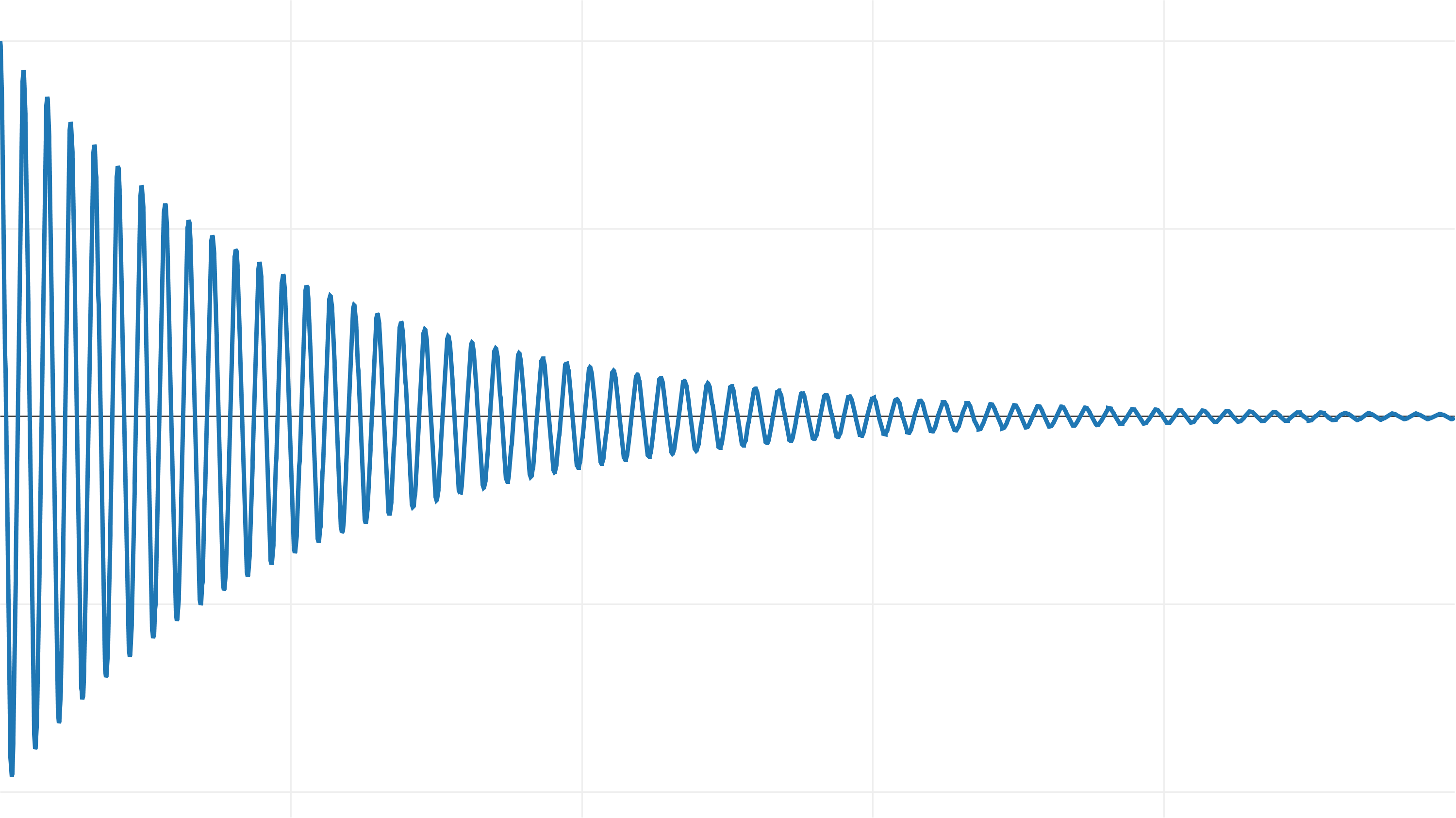

Использование симплектического интегратора Эйлера при dt = 1100 для системы пружинного амортизатора даёт стабильный результат, очень близкий к точному решению:

Интегрирование уравнений движения - 8

Даже несмотря на то, что симплектический метод Эйлера имеет ту же степень точности, что и явный метод (степень 1), при интегрировании уравнений движения мы получаем намного лучший результат, потому что оно является симплектическим.

Существует множество других методов интегрирования

И теперь нечто совершенно другое.

Неявный метод Эйлера — это способ интегрирования, хорошо подходящий для интегрирования жёстких уравнений, которые при других методах становятся нестабильными. Его недостаток заключается в том, что он требует решения системы уравнений на каждом шаге времени.

Интегрирование Верле обеспечивает бо́льшую точность, чем неявный метод Эйлера, и требует меньше памяти при симуляции большого числа частиц. Это интегратор второй степени, который тоже является симплектическим.

Существует целое семейство интеграторов, называемое методами Рунге-Кутты. На самом деле, явный метод Эйлера считается частью этого семейства, но в него входят интеграторы и более высокого порядка, самым классическим из которых является метод Рунге-Кутты порядка 4 (Runge Kutta order 4) или просто RK4.

Это семейство интеграторов названо в честь открывших их немецких физиков: Карла Рунге и Мартина Кутты.

RK4 — это интегратор четвёртого порядка, то есть накапливаемая ошибка имеет порядок четвёртой производной. Это делает метод очень точным, гораздо более точным, чем явный и неявный методы Эйлера, имеющие только первый порядок.

Но хотя он более точен, нельзя сказать, что RK4 автоматически становится «лучшим» интегратором, или даже что он лучше симплектического метода Эйлера. Всё гораздо сложнее. Тем не менее, это довольно интересный интегратор и его стоит изучить.

Реализация RK4

Существует уже много объяснений математики, используемой в RK4. Например: здесь, здесь и здесь. Я настоятельно рекомендую изучить его выведение и понять, как и почему он работает на математическом уровне. Но я понимаю, что целевая аудитория этой статьи — программисты, а не математики, поэтому мы здесь будем рассматривать только реализацию. Так что давайте приступим.

Прежде чем приступить, давайте зададим состояние объекта как struct в C++, чтобы можно было удобно хранить позицию и скорость в одном месте:

    struct State
    {
        float x;      // позиция
        float v;      // скорость
    };

Также нам нужна структура для хранения производных значений состояний:

    struct Derivative
    {
        float dx;      // dx/dt = скорость
        float dv;      // dv/dt = ускорение
    };

Теперь нам нужна функция для вычисления состояния физики из t в t+dt с помощью одного набора производных, а после этого для вычисления производных в новом состоянии:

    Derivative evaluate( const State & initial,
                         double t,
                         float dt,
                         const Derivative & d )
    {
        State state;
        state.x = initial.x + d.dx*dt;
        state.v = initial.v + d.dv*dt;

        Derivative output;
        output.dx = state.v;
        output.dv = acceleration( state, t+dt );
        return output;
    }

Функция ускорения управляет всей симуляцией. Давайте используем её в системе пружинного амортизатора и вернём ускорение для единичной массы:

    float acceleration( const State & state, double t )
    {
        const float k = 15.0f;
        const float b = 0.1f;
        return -k * state.x - b * state.v;
    }

То, что нужно здесь записать, разумеется, зависит от симуляции, но необходимо структурировать симуляцию таким образом, чтобы можно было вычислять ускорение внутри этого метода для заданных состояния и времени, в противном случае он не подойдёт для интегратора RK4.

Наконец, мы получаем саму процедуру интегрирования:

    void integrate( State & state,
                    double t,
                    float dt )
    {
        Derivative a,b,c,d;

        a = evaluate( state, t, 0.0f, Derivative() );
        b = evaluate( state, t, dt*0.5f, a );
        c = evaluate( state, t, dt*0.5f, b );
        d = evaluate( state, t, dt, c );

        float dxdt = 1.0f / 6.0f *
            ( a.dx + 2.0f * ( b.dx + c.dx ) + d.dx );

        float dvdt = 1.0f / 6.0f *
            ( a.dv + 2.0f * ( b.dv + c.dv ) + d.dv );

        state.x = state.x + dxdt * dt;
        state.v = state.v + dvdt * dt;
    }

Интегратор RK4 делает выборку производной в четырёх точках, чтобы определить кривизну. Заметьте, как производная a используется при вычислении b, b используется при вычислении c, и c для d. Эта передача текущей производной в вычисление следующей и даёт интегратору RK4 его точность.

Важно то, что каждая из этих производных a, b, c и d будет разной, когда темп изменения в этих величинах является функцией времени или функцией самого состояния. Например, в нашей системе пружинного амортизатора ускорение является функцией текущей позиции и скорости, которые меняются в шаге времени.

После вычисления четырёх производных наилучшая общая производная вычисляется как взвешенная сумма, полученная из разложения в ряд Тейлора. Эта комбинированная производная используется для перемещения позиции и скорости вперёд во времени, точно так же, как мы делали это в явном интеграторе Эйлера.

Сравнение симплектического метода Эйлера и RK4

Давайте подвергнем проверке интегратор RK4.

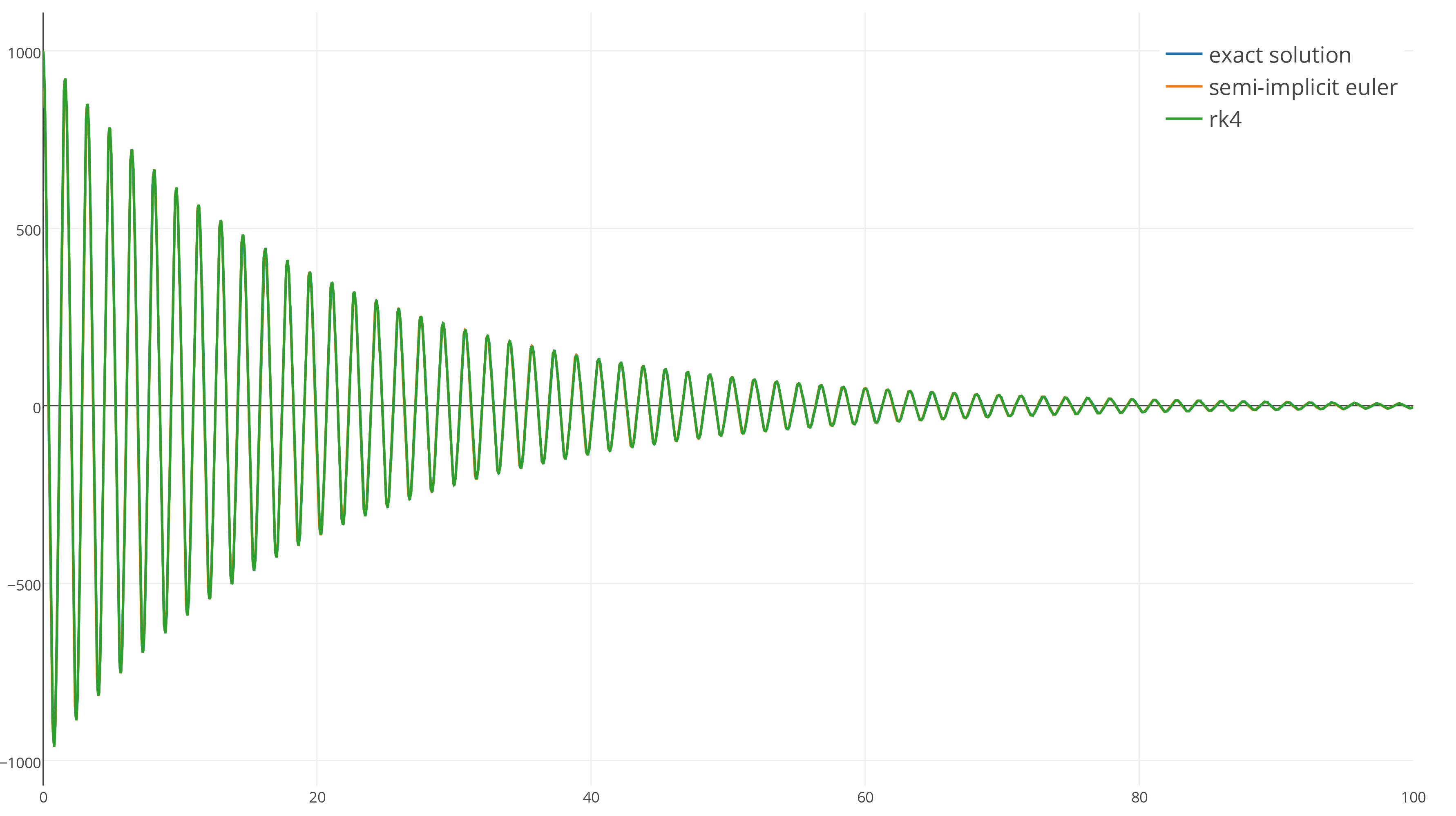

Очевидно, что поскольку он является интегратором более высокого порядка (четвёртый против первого) он наглядно будет более точен, чем симплектический метод Эйлера, правда?

Интегрирование уравнений движения - 9

Неправда. Оба интегратора так близки к точному результату, что при таком масштабе почти невозможно найти между ними разницу. Оба интегратора стабильны и очень хорошо повторяют точное решение при dt=1100.

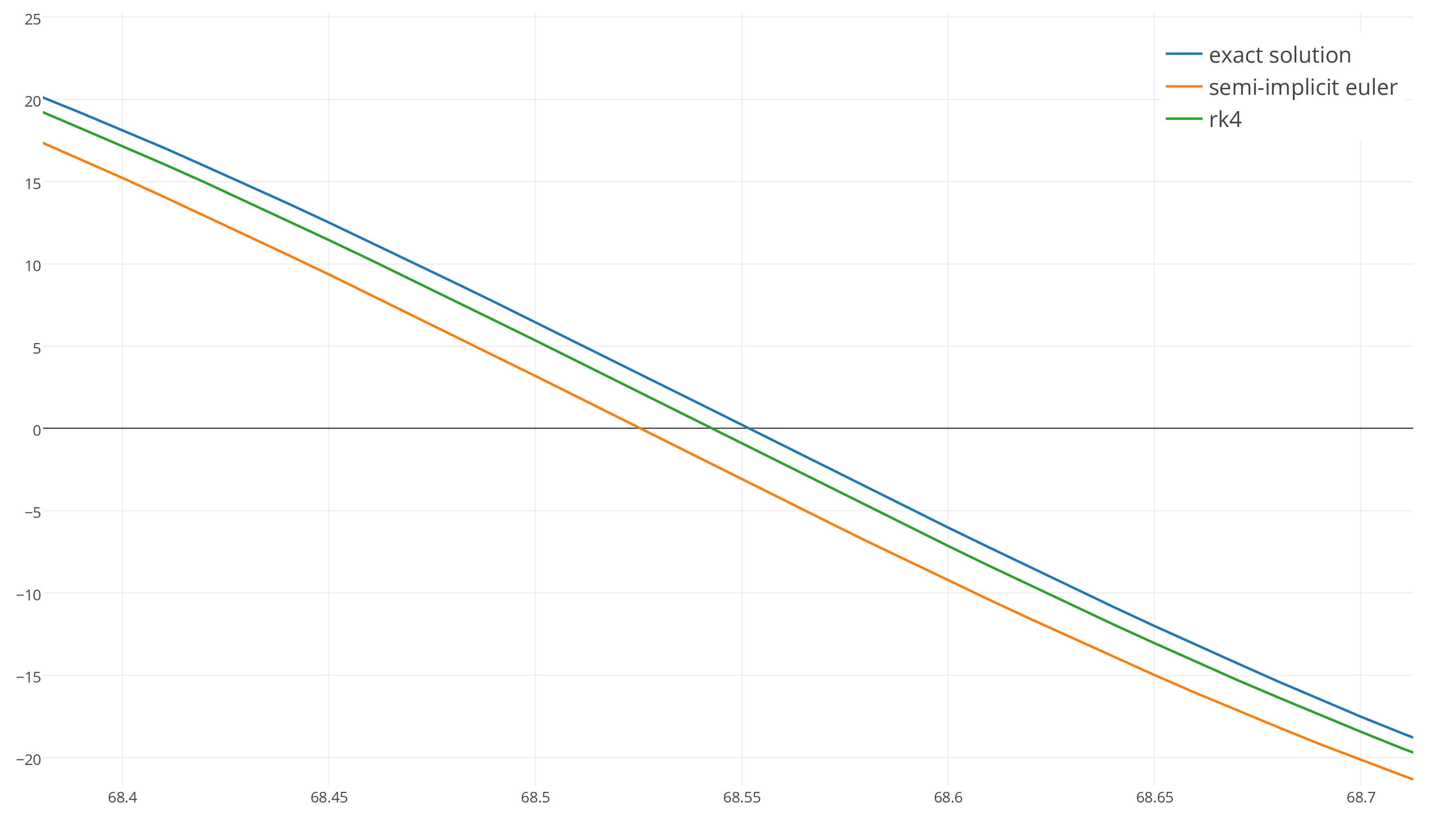

Интегрирование уравнений движения - 10

При увеличении видно, что RK4 действительно более точен, чем симплектический метод Эйлера, но стоит ли эта точность сложности и лишнего времени выполнения RK4? Трудно судить.

Давайте постараемся и посмотрим, сможем ли мы найти значительное различие между двумя интеграторами. К сожалению, мы не сможем долго наблюдать за этой системой, потому что она быстро затухает до нуля, поэтому давайте перейдём к простому гармоническому осциллятору, который колеблется бесконечно и без затуханий.

Вот точный результат, к которому мы будем стремиться:

Интегрирование уравнений движения - 11

Чтобы усложнить интеграторам задачу, давайте увеличим шаг времени до 0,1 секунды.

Теперь запустим интеграторы на 90 секунд и увеличим масштаб:

Интегрирование уравнений движения - 12

Через 90 секунд симплектический метод Эйлера (оранжевая кривая) сдвинулся по фазе относительно точного решения, потому что его частота немного отличалась, в то время как зелёная кривая RK4 соответствует частоте, но теряет энергию!

Мы чётко можем это заметить, увеличив шаг времени до 0,25 секунды.

RK4 сохраняет верную частоту, но теряет энергию:

Интегрирование уравнений движения - 13

А симплектический метод Эйлера в среднем намного лучше сохраняет энергию:

Интегрирование уравнений движения - 14

Но от сдвигается от фазы. Какой интересный результат! Как вы видите, если RK4 имеет более высокий порядок точности, то он не обязательно «лучше». В этом вопросе есть множество нюансов.

Заключение

Мы реализовали три различных интегратора и сравнили результаты.

  1. Явный метод Эйлера
  2. Симплектический метод Эйлера
  3. Метод Рунге-Кутты порядка 4 (RK4)

Так какой же интегратор стоит использовать в игре?

Я рекомендую симплектический метод Эйлера. Он «дёшев» и прост в реализации, гораздо стабильнее явного метода Эйлера и в среднем стремится к сохранению энергии даже при близких к предельным условиях.

Если вам действительно нужна бОльшая точность, чем у симплектического метода Эйлера, я рекомендую посмотреть на симплектические интеграторы более высокого порядка, рассчитанные на гамильтоновы системы. Таким образом вы изучите более современные техники интегрирования высокого порядка, которые лучше подходят для симуляций, чем RK4.

И наконец, если вы всё ещё пишете в игре такое:

    position += velocity * dt;
    velocity += acceleration * dt;

То потратьте секунду и замените эти строки на:

    velocity += acceleration * dt;
    position += velocity * dt;

Поверьте, вы будете этому рады.
