Программа для рисования четырёхмерного куба

в 13:17, , рубрики: анаглиф, геометрия, математика, метки: , ,

Начнём с объяснения, что же такое четырёхмерное пространство.

Программа для рисования четырёхмерного куба
Это — одномерное пространство, то есть просто ось OX. Любая точка на ней характеризуется одной координатой.

Программа для рисования четырёхмерного куба
Теперь проведём ось OY перпендикулярно оси OX. Вот и получилось двумерное пространство, то есть плоскость XOY. Любая точка на ней характеризуется двумя координатами — абсциссой и ординатой.

Программа для рисования четырёхмерного куба
Проведём ось OZ перпендикулярно осям OX и OY. Получится трёхмерное пространство, в котором у любой точки есть абсцисса, ордината и аппликата.

Программа для рисования четырёхмерного куба
Логично, что четвёртая ось, OQ, должна быть перпендикулярной осям OX, OY и OZ одновременно. Но мы не можем точно построить такую ось, и потому остаётся только попытаться представить её себе. У каждой точки в четырёхмерном пространстве есть четыре координаты: x, y, z и q.

Теперь посмотрим, как появился четырёхмерный куб.

Программа для рисования четырёхмерного куба
На картинке изображена фигура одномерного пространства — линия.

Программа для рисования четырёхмерного куба
Если сделать параллельный перенос этой линии вдоль оси OY, а потом соединить соответствующие концы двух получившихся линий, получится квадрат.

Программа для рисования четырёхмерного куба
Аналогично, если сделать параллельный перенос квадрата вдоль оси OZ и соединить соответствующие вершины, то получится куб.

Программа для рисования четырёхмерного куба
А если сделать параллельный перенос куба вдоль оси OQ и соединить вершины двух этих кубов, то мы получим четырёхмерный куб. Кстати, он называется тессеракт.

Чтобы нарисовать куб на плоскости, нужно его спроецировать. Наглядно это выглядит так:
Программа для рисования четырёхмерного куба

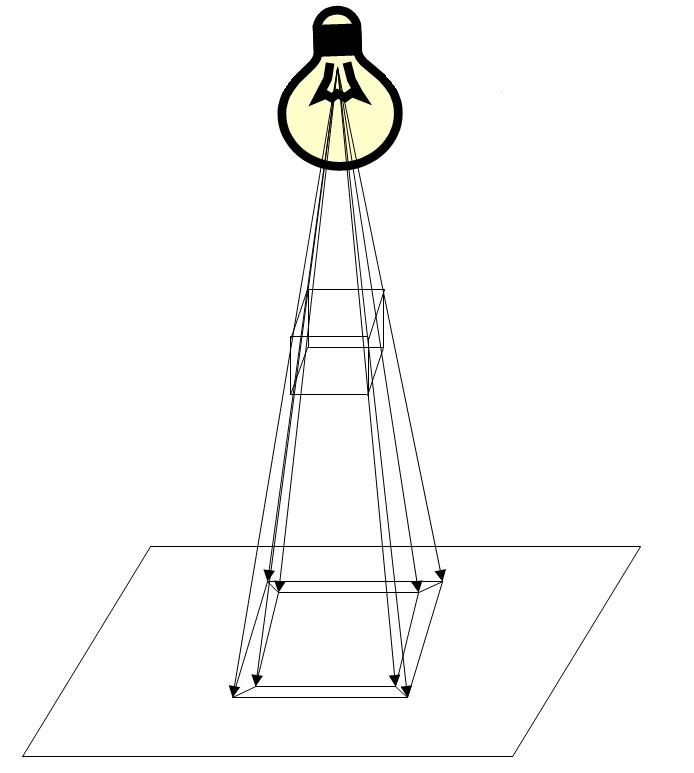

Представим, что в воздухе над поверхностью висит каркасная модель куба, то есть как бы «сделанная из проволоки», а над ней — лампочка. Если включить лампочку, обвести карандашом тень от куба, а потом выключить лампочку, то на поверхности будет изображена проекция куба.

Перейдём к немного более сложному. Ещё раз посмотрите на рисунок с лампочкой: как видите, все лучи сошлись в одной точке. Она называется точкой схода и используется для построения перспективной проекции( а бывает и параллельная, когда все лучи параллельны друг другу. Результат — не создаётся ощущения объёма, но она легче, и при том если точка схода достаточно сильно удалена от проецируемого объекта, то разница между этими двумя проекциями мало заметна). Чтобы спроецировать данную точку на данную плоскость, используя точку схода, нужно провести прямую через точку схода и данную точку, а потом найти точку пересечения получившейся прямой и плоскости. А для того, чтобы спроецировать более сложную фигуру, скажем, куб, нужно спроецировать каждую его вершину, а потом соответствующие точки соединить. Следует заметить, что алгоритм проекции пространства на подпространство можно обобщить для случая 4D->3D, а не только 3D->2D.

Как я уже говорил, мы не можем себе точно представить, как выглядит ось OQ, равно как и тессеракт. Зато мы можем получить ограниченное представление о нём, если мы спроецируем его на объём, а потом нарисуем это на экране компьютера!

Теперь поговорим о проекции тессеракта.

Программа для рисования четырёхмерного куба
Слева находится проекция куба на плоскость, а справа — тессеракта на объём. Они довольно схожи: проекция куба выглядит как два квадрата, маленький и большой, один внутри другого, и у которых соответствующие вершины соединены линиями. А проекция тессеракта выглядит как два куба, маленький и большой, один внутри другого, и у которых соответствующие вершины соединены. Но мы все видели куб, и можем с уверенностью сказать, что и маленький квадрат, и большой, и четыре трапеции сверху, снизу, справа и слева от маленького квадрата, на самом деле являются квадратами, при чём равными. И у тессеракта тоже самое. И большой куб, и маленький куб, и шесть усечённых пирамид по бокам от маленького куба — это всё кубы, при чём равные.

Моя программа умеет не только рисовать проекцию тессеракта на объём, а ещё и вращать его. Рассмотрим, как делается это.

Для начала я вам расскажу, что такое вращение параллельно плоскости.

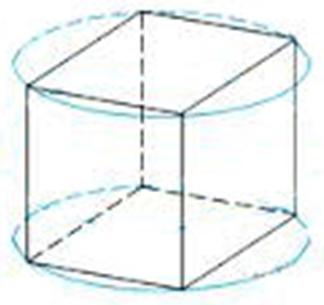

Представьте себе, что куб вращается вокруг оси OZ. Тогда каждая из его вершин описывает окружность вокруг оси OZ.
Программа для рисования четырёхмерного куба
А окружность — фигура плоская. И плоскости каждой из этих окружностей параллельны между собой, и в данном случае параллельны плоскости XOY. То есть мы можем говорить не только о вращении вокруг оси OZ, а ещё и о вращении параллельно плоскости XOY.Как видим, у точек, которые вращаются параллельно оси XOY меняются только абсцисса и ордината, аппликата же остаётся неизменной И, вообще-то, мы можем говорить о вращении вокруг прямой только тогда, когда имеем дело с трёхмерным пространством. В двумерном всё вращается вокруг точки, в четырёхмерном — вокруг плоскости, в пятимерном пространстве мы говорим о вращении вокруг объёма. И если вращение вокруг точки мы можем себе представить, то вращение вокруг плоскости и объёма — что-то немыслимое. А если будем говорить о вращении параллельно плоскости, то тогда в любом n-мерном пространстве точка может вращаться параллельно плоскости.

Многие из вас, вероятно, слышали о матрице поворота. Умножив точку на неё, получим точку, повёрнутую параллельно плоскости на угол фи. Для двумерного пространства она выглядит так:
Программа для рисования четырёхмерного куба
Как умножать: икс точки, повёрнутой на угол фи = косинус угла фи*икс первоначальной точки минус синус угла фи*игрек первоначальной точки;
игрек точки, повёрнутой на угол фи=синус угла фи*икс первоначальной точки плюс косинус угла фи*игрек первоначальной точки.
Xa`=cosф*Xa — sinф*Ya
Ya`=sinф*Xa + cosф*Ya
, где Xa и Ya — абсцисса и ордината точки, которую нужно повернуть, Xa` и Ya` — абсцисса и ордината уже повёрнутой точки

Для трёхмерного пространства это матрица обобщается следующим образом:
Программа для рисования четырёхмерного куба
Вращение параллельно плоскости XOY. Как видим, координата Z не меняется, а меняются только X и Y
Xa`=cosф*Xa — sinф*Ya + Za*0
Ya`=sinф*Xa +cosф*Ya + Za*0
Za`=Xa*0 + Ya*0 + Za*1 (по сути, Za`=Za)

Программа для рисования четырёхмерного куба
Вращение параллельно плоскости XOZ. Ничего нового,
Xa`=cosф*Xa + Ya*0 — sinф*Za
Ya`=Xa*0 + Ya*1 + Za*0 (по сути, Ya`=Ya)
Za`=sinф*Xa + Ya*0 + cosф*Za

Программа для рисования четырёхмерного куба
И третья матрица.
Xa`=Xa*1 + Ya*0 + Za*0 (по сути, Xa`=Xa)
Ya`=Xa*0 + cosф*Ya — sinф*Za
Za`=Xa*0 + sinф*Ya + cosф*Za

А для четвёртого измерения они выглядят вот так:
Программа для рисования четырёхмерного куба
Думаю, вы уже поняли, что на что множить, потому лишний раз расписывать не буду. Зато замечу, что она делает то же самое, что и матрица для поворота параллельно плоскости в трёхмерном пространстве! И та, и эта изменяют только ординату и аппликату, а остальные координаты не трогают, потому её можно использовать и в трёхмерном случае, просто не обращая внимания на четвёртую координату.

А вот с формулой проекции не всё так просто. Сколько я ни читал форумов, мне не подошёл ни один из способов проекции. Параллельная мне не подходила, так как проекция не будет выглядеть объёмной. В одних формулах проекции для нахождения точки нужно решить систему уравнений( а я не знаю, как научить компьютер их решать), другие я просто-напросто не понял… В общем, я решил придумать свой способ. Рассмотрим для этого проекцию 2D->1D.

Программа для рисования четырёхмерного куба

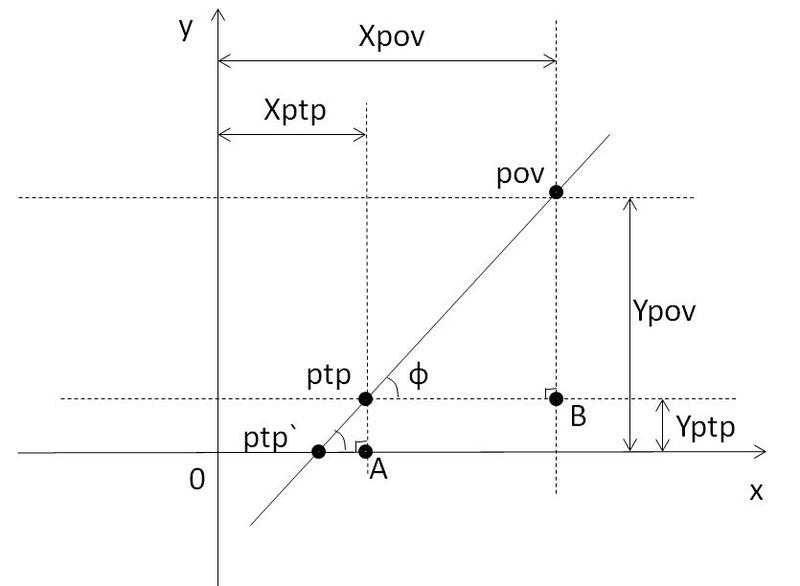

pov значит «Point of view» (точка зрения), ptp значит «Point to project» (точка, которую нужно спроецировать), а ptp` — это искомая точка на оси OX.

Углы povptpB и ptpptp`A равны как соответствующие( пунктирная линия параллельна оси OX, прямая povptp — секущая).
Икс точки ptp` равен иксу точки ptp минус длина отрезка ptp`A. Этот отрезок можно найти из треугольника ptpptp`A: ptp`A = ptpA/тангенс угла ptpptp`A. Мы можем найти этот тангенс из треугольника povptpB: тангенс угла ptpptp`A = (Ypov-Yptp)(Xpov-Xptp).
Ответ: Xptp`=Xptp-Yptp/тангенс угла ptpptp`A.

Я не стал подробно расписывать этот алгоритм тут, так как там куча частных случаев, когда формула несколько меняется. Кому это интересно — посмотрите в исходниках программы, там всё расписано в комментариях.

Для того, чтобы спроецировать точку трёхмерного пространства на плоскость, просто рассмотрим две плоскости — XOZ и YOZ, и для каждой из них решим эту задачу. В случае четырёхмерного пространства нужно рассмотреть уже три плоскости: XOQ, YOQ и ZOQ.

И наконец, про программу. Она действует так: инициализировать шестнадцать вершин тессеракта -> в зависимости от введённых пользователем команд повернуть его -> спроецировать на объём -> в зависимости от введённых пользователем команд повернуть его проекцию -> спроецировать на плоскость -> нарисовать.

Проекции и повороты я написал сам. Они работают по формулам, которые я только что описал. Библиотека OpenGL рисует линии, а так же занимается смешиванием цветов. А координаты вершин тессеракта вычисляются таким образом:

Координаты вершин линии с центром в начале координат и длинной 2 — (1) и (-1);
— " — " — квадрата — " — " — и ребром длинной 2:
( 1; 1 ), ( -1; 1), (1; -1) и (-1; -1);
— " — " — куба — " — " -:
( 1; 1; 1 ), ( -1; 1; 1), (1; -1; 1), (-1; -1; 1), ( 1; 1; -1 ), ( -1; 1; -1), (1; -1; -1), (-1; -1; -1);
Как можно было заметить, квадрат — это одна линия над осью OY и одна линия под осью OY; куб — это один квадрат спереди от плоскости XOY, и один за ней; тессеракт — это один куб по ту сторону объёма XOYZ, и один — по эту. Но куда легче воспринять это чередование единиц и минус единиц, если их записать в столбик

1; 1; 1
-1; 1; 1
1; -1; 1
-1; -1; 1
1; 1; -1
-1; 1; -1
1; -1; -1
-1; -1; -1

В первом столбце один и минус один чередуются. Во втором столбце сначала идёт два плюса, потом два минуса. В третьем — четыре плюс единицы, а потом четыре минус единицы. Это были вершины куба. У тессеракта их в два раза больше, и потому нужно было написать цикл для их объявления, иначе очень легко запутаться.

Моя программа так же умеет рисовать анаглиф. Счастливые обладатели 3D-очков могут наблюдать стереоскопическую картинку. В рисовании картинки нет ничего хитрого, просто рисуется две проекции на плоскость, для правого и левого глаз. Зато программа становится намного более наглядной и интересной, а главное — даёт лучшее представление о четырёхмерном мире.

Менее значительные функции — подсветка одной из граней красным, чтобы лучше можно было разглядеть повороты, а так же мелкие удобства — регуляция координат точек-«глаз», увеличение и уменьшение скорости поворота.

Архив с программой и инструкцией пользования: www.dropbox.com/s/xilxouqmgnsf6zs/%D0%A2%D0%B5%D1%81%D1%81%D0%B5%D1%80%D0%B0%D0%BA%D1%82.rar (нужно скачать и установить программу Dropbox: www.dropbox.com)

Исходник: docs.google.com/document/d/1sGjBTb-od84Qp_la0LS9tWFZL4aYk-1exUs0Za5_Uq0/edit
