В этом посте я приведу несколько рисунков, нарисованных при помощи математических формул. Цель этих рисунков — не просто нарисовать что-то на экране (для этого есть компьютерная графика), а предложить простую формулу, определяющую рисунок.

Математические рисунки

На первом рисунке изображён лотос. Рисунок построен в программе Wolfram Mathematica.

Код

phi = 0;

dphi = 2*Pi/7;

theta[r_] := 0.4*r;

theta1[r_] := 1*r;

theta2[r_] := 0.7*r;

Show[
 ParametricPlot3D[{r*Cos[phi], r*Sin[phi], 0}, {r, 0, 0.8}, {phi, 0,
   2 Pi}, PlotStyle -> Darker[Green], Mesh -> None],
 ParametricPlot3D[{r*Cos[phi], r*Sin[phi], 0.02}, {r, 0, 0.15}, {phi,
   0, 2 Pi}, PlotStyle -> Yellow, Mesh -> None],
 ParametricPlot3D[
  Join[
   Table[
    {r*Cos[theta[r]]*Cos[(i*dphi) + t*dphi/2*r*(1 - r)^1.5*5],
     r*Cos[theta[r]]*Sin[(i*dphi) + t*dphi/2*r*(1 - r)^1.5*5],
     r*Sin[theta[r]]}, {i, 0, 6}],
   Table[{r*Cos[theta1[r]]*Cos[(i*dphi) + t*dphi/2*r*(1 - r)^1.5*5],
     r*Cos[theta1[r]]*Sin[(i*dphi) + t*dphi/2*r*(1 - r)^1.5*5],
     r*Sin[theta1[r]]}, {i, 0, 6}],
   Table[{r*Cos[theta2[r]]*
      Cos[(dphi/2 + i*dphi) + t*dphi/2*r*(1 - r)^1.5*5],
     r*Cos[theta2[r]]*
      Sin[(dphi/2 + i*dphi) + t*dphi/2*r*(1 - r)^1.5*5],
     r*Sin[theta2[r]]}, {i, 0, 6}]],
  {r, 0, 1}, {t, -1, 1},
  PlotStyle ->
   Directive[Specularity[RGBColor[1, 0.3, 0], 20],
    RGBColor[0.972, 0.658, 0.898],
    Lighting -> {{"Directional",
       Darker[White, 0.5], {2, 0, 2}}, {"Ambient", Darker[White]}}],
  Mesh -> None],
 PlotRange -> {{-0.85, 0.85}, {-0.85, 0.85}, {0, 0.8}}]

Эти формулы проще представить в сферической системе координат: длина радиус-вектора Математические рисунки, широта Математические рисунки, долгота Математические рисунки. Здесь введён параметр Математические рисунки. Смысл его заключается в том, что мы берём точку с долготой Математические рисунки и отступаем от неё на Математические рисунки в сторону уменьшения и увеличения долготы.

Следующий рисунок — симпатичный цветок. Формула задана в сферической системе координат, также сделано преобразование сжатия по оси z.

Код

r[theta_, phi_] :=
  If[(Pi/2 - Abs[theta] < Pi/8), 0.25*Sin[theta],
   Sin[4*phi]*Cos[4*theta]];

Show[ParametricPlot3D[
  {r[theta, phi]*Cos[theta]*Cos[phi],
   r[theta, phi]*Cos[theta]*Sin[phi],
   r[theta, phi]*Sin[theta]/Sqrt[3]},
  {theta, -Pi/2, Pi/2}, {phi, 0, 2*Pi}, Mesh -> None,
  PlotStyle -> Orange, PlotRange -> All, MaxRecursion -> 4],
 SphericalPlot3D[0.16, theta, phi, Mesh -> None, PlotStyle -> Yellow]]

Математические рисунки

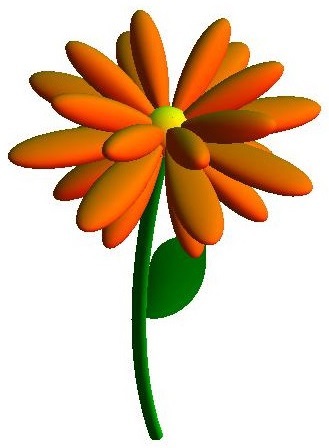

Вот ещё цветок.

Код

xx[t_] := 0;

yy[t_] := -0.75 t*(1 - t);

zz[t_] := -3 t;

rr = 0.05;

x1[t_] := 0;

y1[t_] := -0.15 + 0.5 t;

z1[t_] := -1.6 + 0.5 t;

r[theta_, phi_] :=
  If[(Pi/2 - Abs[theta] < Pi/8), 0.25*Sin[theta],
   Sin[4*phi]*Cos[4*theta]];

Show[ParametricPlot3D[
  {r[theta, phi]*Cos[theta]*Cos[phi],
   r[theta, phi]*Cos[theta]*Sin[phi],
   r[theta, phi]*Sin[theta]/Sqrt[3]},
  {theta, -Pi/2, Pi/2}, {phi, 0, 2*Pi}, Mesh -> None,
  PlotStyle -> Orange, PlotRange -> All, MaxRecursion -> 4],
 SphericalPlot3D[0.16, theta, phi, Mesh -> None, PlotStyle -> Yellow],
 ParametricPlot3D[{xx[t] + rr*Cos[phi], yy[t] + rr*Sin[phi], zz[t]},
  {t, 0, 1}, {phi, 0, 2 Pi}, Mesh -> None, PlotStyle -> Green],
 ParametricPlot3D[{x1[t] + phi*t*(1 - t), y1[t] - 0.5 phi*t*(1 - t)^3,
    z1[t]},
  {t, 0, 1}, {phi, -1, 1}, Mesh -> None, PlotStyle -> Green],
 Boxed -> False, Axes -> None]

Математические рисунки

На этом рисунке изображены шарики, полученные как поверхность вращения для некоторой функции.

Код


x1 = 0; y1 = 0; z1 = -0.2;

x2 = 0.8; y2 = 0.3; z2 = 0;

x3 = -0.8; y3 = 0.5; z3 = 0.1;

f[z_] := z*(1 - z);

f[z_] := 0.3 z^0.5*Exp[1 - 2 z^2];

gz[t_] := -0.6 t;

gy[t_] := 0.1 t*(1 - t);

gx[t_] := 0.05 Sin[6 t];

Show[ParametricPlot3D[{x1 + f[1 - z]*Cos[phi], y1 + f[1 - z]*Sin[phi],
    z1 + z}, {z, 0, 1}, {phi, 0, 2*Pi},
  PlotStyle ->
   Directive[Specularity[RGBColor[1, 0.8, 0], 30], Lighter[Blue],
    Lighting -> {{"Directional", White, {1.5, 0, 3}}, {"Ambient",
       Darker[White]}}], Mesh -> None],
 ParametricPlot3D[{x1 + gx[t], y1 + gy[t], z1 + gz[t]}, {t, 0, 1},
  PlotStyle -> Directive[Thickness[0.0075], Lighter[Black]]],
 ParametricPlot3D[{x2 + f[1 - z]*Cos[phi], y2 + f[1 - z]*Sin[phi],
   z2 + z}, {z, 0, 1}, {phi, 0, 2*Pi},
  PlotStyle ->
   Directive[Specularity[RGBColor[1, 0.8, 0], 30], Lighter[Yellow],
    Lighting -> {{"Directional", White, {1.5, 0, 3}}, {"Ambient",
       Darker[White]}}], Mesh -> None],
 ParametricPlot3D[{x3 + f[1 - z]*Cos[phi], y3 + f[1 - z]*Sin[phi],
   z3 + z}, {z, 0, 1}, {phi, 0, 2*Pi},
  PlotStyle ->
   Directive[Specularity[RGBColor[1, 0.8, 0], 30], Lighter[Red],
    Lighting -> {{"Directional", White, {1.5, 0, 3}}, {"Ambient",
       Darker[White]}}], Mesh -> None],
 ParametricPlot3D[{x2 + gx[1 - t], y2 + gy[1 - t],
   z2 + gz[1 - t]}, {t, 0, 1},
  PlotStyle -> Directive[Thickness[0.0075], Lighter[Black]]],
 ParametricPlot3D[{x3 + gx[t], y3 + gy[1 - t], z3 + gz[1 - t]}, {t, 0,
    1}, PlotStyle -> Directive[Thickness[0.0075], Lighter[Black]]],
 PlotRange -> All]

Рисунок напоминает о командном чемпионате мира по программированию ACM, четвертьфиналы которого проходит осенью. (На финале этого чемпионата за правильно решённую задачу команде дают шарик.)

Математические рисунки

Теперь приведу несколько праздничных рисунков.

Вот рисунок, сделанный на Новый год. Это ёлочка, построенная с помощью отрезков.

Код

a = 1;

b = 0.5;

c = 1.5;

h = 3.5;

dr[k_] := b + (c - b)/n*k;

dz[k_] := -(a - a/n*k);

z[k_] := h - h*k/n;

cnt = 0;

Do[Do[cnt = cnt + 1; phi = j*2*Pi/m + i*2*Pi/n;
  ldx[cnt] = dr[i]*Cos[phi]; ldy[cnt] = dr[i]*Sin[phi];
  ldz[cnt] = dz[i]; lz[cnt] = z[i], {j, 1, m}], {i, 1, n}]

ParametricPlot3D[
 Table[{ldx[i]*t, ldy[i]*t, lz[i] + ldz[i]*t}, {i, 1, cnt}], {t, 0,
  1}, PlotStyle -> Directive[Darker[Green], Thickness[0.005]]

Математические рисунки

Это звезда, сделанная на 23 февраля.

Код

gamma = Pi/10;

rho = 1;

p = rho*Sin[gamma];

k[phi_] := Floor[(phi + 0.2*Pi)/(0.4*Pi)];

s[phi_] := Sign[phi - 0.4*k[phi]*Pi];

alpha[phi_] := s[phi]*(Pi/2 - gamma) + 0.4*k[phi]*Pi;

PolarPlot[p/Cos[phi - Pi/2 - alpha[phi - Pi/2]], {phi, 0, 2*Pi},
 PlotStyle -> Directive[Red, Thickness[0.01]]]

Математические рисунки

Звёздочка задана при помощи полярного уравнения прямой.
Кстати, параметр Математические рисунки (половина угла луча звезды) можно варьировать. Данная звезда соответствует значению Математические рисунки.
При Математические рисунки получаем звездочку, похожую на морскую звезду:

Математические рисунки

При Математические рисунки получаем остроконечную звезду:

Математические рисунки

Вот картинка, которая подходит ко Дню Святого Валентина.

Код

f[x_, y_] := x^2 + (y - (x^2)^(1/3))^2 - 1;
h1[x_] := (x^2)^(1/3) + Sqrt[1 - x^2];
h2[x_] := (x^2)^(1/3) - Sqrt[1 - x^2];

Do[x0[i] = 1 - (i - 1)/6; y0[i] = h1[x0[i]]; k[i] = 4 + i, {i, 1, 6}];
 x0[7] = 0; y0[7] = h1[x0[7]]; k[7] = 7;

xx0[1] = 0.95; yy0[1] = h2[xx0[1]];
kk[1] = 6; Do[xx0[i] = 1.1 - 0.15*i; yy0[i] = h2[xx0[i]];
 kk[i] = 4 + i, {i, 2, 6}]

xx0[7] = 0; yy0[7] = h2[xx0[7]]; kk[7] = 6;

RegionPlot[
 Or @@ Table[(f[(x - x0[i])*k[i], (y - y0[i])*k[i]] <=
       0) || (f[(x + x0[i])*k[i], (y - y0[i])*k[i]] <= 0), {i, 1,
     7}] ||
  Or @@ Table[(f[(x - xx0[i])*kk[i], (y - yy0[i])*kk[i]] <=
       0) || (f[(x + xx0[i])*kk[i], (y - yy0[i])*kk[i]] <= 0), {i, 1,
     7}],
 {x, -1.5, 1.5}, {y, -2.5, 2.5}, PlotStyle -> Red, AspectRatio -> 0.9,
  PlotRange -> All, MaxRecursion -> 5]

Математические рисунки

Можно даже сделать математическое признание:

Математические рисунки

А вот ещё одно математическое сердечко. Рассматривается автономная система из 2-х дифференциальных уравнений 1-го порядка. Построен фазовый портрет этой системы (нарисованы траектории системы при различных начальных условиях) и найден общий интеграл системы.

Эта система может быть получена при дифференцировании общего интеграла по t. Таким способом (решая систему дифференциальных уравнений) можно строить графики уравнений.

Математические рисунки

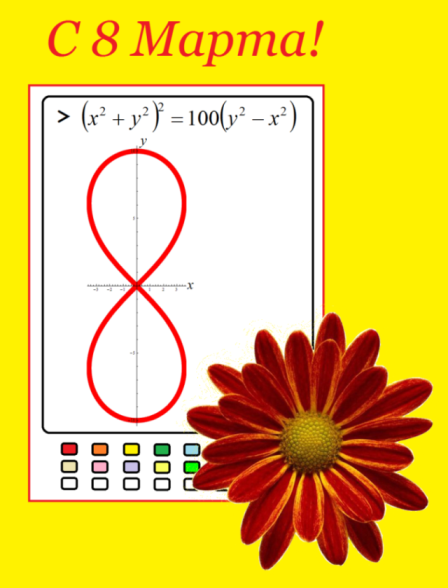

А это математическая открытка к 8 Марта. На рисунке изображён некий абстрактный компьютер, который построил график лемнискаты Бернулли.

Математические рисунки

На рисунке изображена георгиевская лента Мёбиуса к 9 Мая.

Код

f[i_, u_] :=
  If[i == 0, -1 + 1/7 + u/7,
   If[i == 6, -1 + 2*i/7 + u/7, -1 + 2*i/7 + u*2/7]];

ParametricPlot3D[
 Evaluate@Table[{(1 + f[i, u]/2*Cos[phi/2])*
     Cos[phi], (1 + f[i, u]/2*Cos[phi/2])*Sin[phi],
    f[i, u]/2*Sin[phi/2]}, {i, 0, 6}], {u, 0, 1}, {phi, 0, 2*Pi},
 Mesh -> None,
 PlotStyle -> {Orange, Black, Orange, Black, Orange, Black, Orange}]

Математические рисунки

На следующем рисунке изображена квадратная академическая шапочка, рисунок подходит для 1 сентября.

Код

RegionPlot3D[((x^2 + y^2 + (z + 1.75)^2 <= 4 &&
      x^2 + y^2 + (z + 1.75)^2 >= 4 - 1.4) || (z <= 0.1 &&
      z >= 0)) && (z >= -1.5), {x, -2, 2}, {y, -2, 2}, {z, -2, 0.1},
 BoxRatios -> {1, 1, 0.8}, PlotStyle -> Blue]

Математические рисунки

На этом рисунке изображён логотип ДВФУ:

Математические рисунки

Вот сам логотип:

Математические рисунки

А это трёхмерный логотип ДВФУ, который также построен по математическим формулам в пакете Wolfram Mathematica.

Код

g[z_] := 1/(1 + (1 - z)^2) - 1/2;

h[z_] := 1 - 1/2*Sqrt[1 + (z*Sqrt[3])^2];

f[z_] := If[z >= 0 && z <= 1, g[z], If[z >= 1 && z <= 2, h[z - 1]]]

phit[t_] := 2*Pi*t;

zt[t_] := 1.4*t;

zt1[t_] := 0.3 + 1.4*t;

zt2[t_] := 0.6 + 1.4*t;

phit1[t_] := 2*Pi*t;

phit2[t_] := 2*Pi*t;

k = 0.111;

ParametricPlot3D[{{f[zt[t] + k*s]*Cos[phit[t]],
   f[zt[t] + k*s]*Sin[phit[t]],
   zt[t] + k*s}, {f[zt1[t] + k*s]*Cos[phit1[t]],
   f[zt1[t] + k*s]*Sin[phit1[t]],
   zt1[t] + k*s}, {f[zt2[t] + k*s]*Cos[phit2[t]],
   f[zt2[t] + k*s]*Sin[phit2[t]], zt2[t] + k*s}}, {t, 0, 1}, {s, -1,
  1}, PlotStyle -> Blue, Mesh -> None, Axes -> False, Boxed -> False]

Математические рисунки

Автор: grenkin
