Печать матрицы, литьё

в 6:47, , рубрики: литье пластмасс, матрица

Всем привет. Меня зовут Сергей.

Довольно часто использую 3D принтер в своей деятельности и часто пробую что-то новое. На глаза попалась технология печати матриц и литья в них. Меня это заинтересовало и я решил попробовать этот способ мелкосерийного производства.

Для осуществления задуманного очень пригодится:

  1. объект для литься
  2. 3D принтер RK-1
  3. пластик для литья
  4. автоклав (очень желательно)

Объектом в нашем случае будет некая крышка. Да, её можно напечатать, но потом необходимо будет обрабатывать от поддержек. В единичном варианте такое подошло бы, но не сейчас. Необходимо получить 65 готовых крышек. Вы скажете, что можно сделать силиконовую форму и будете правы.*

*только понадобится не одна форма, а целых штуки три, примерно. Мастер-модель тоже понадобится.

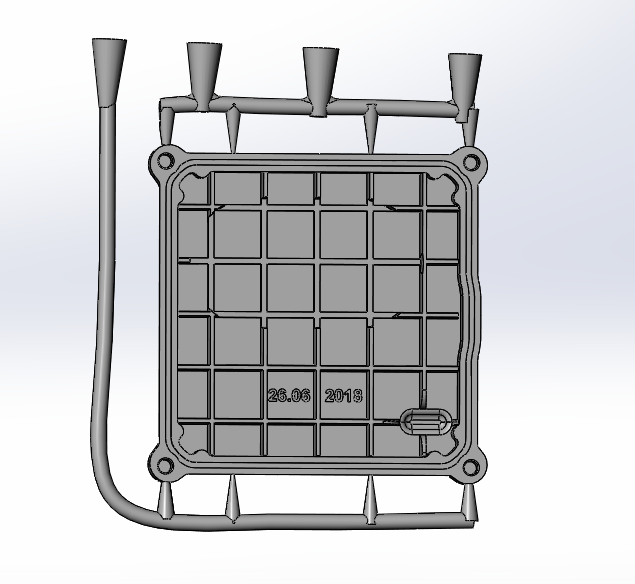

Модель с литниковой системой выглядит следующим образом.

Хочу сразу оговориться, что такая литниковая система подойдёт для «долгих» пластиков, время жизни которых порядка 20-30 минут. Если время жизни 2-5 минут, то деталь стоит располагать горизонтально.

Печать матрицы, литьё - 1

Печать матрицы, литьё - 2

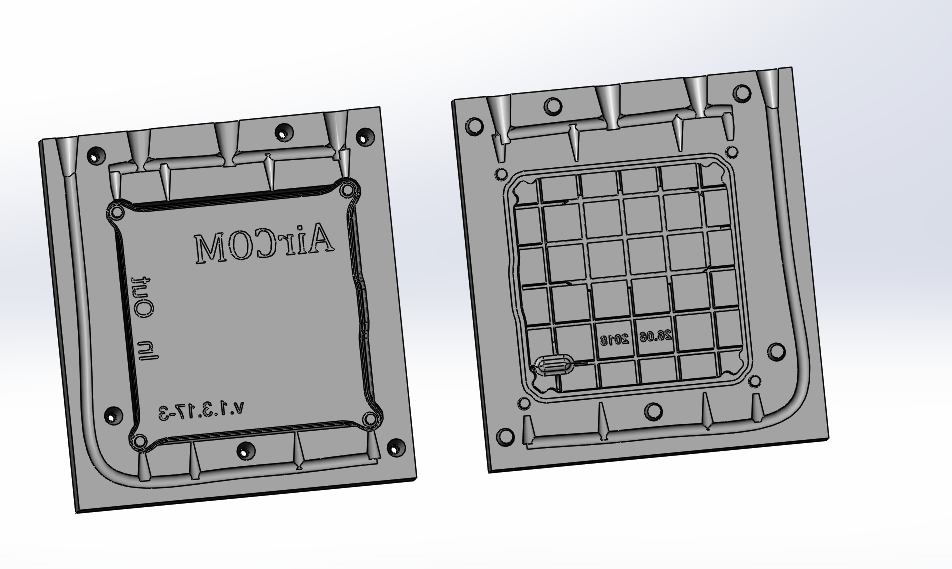

На основе модели с литниковой системой можем легко и непринуждённо получить матрицу. 3D модель матрицы.

Вот, она, красавица.

Печать матрицы, литьё - 3

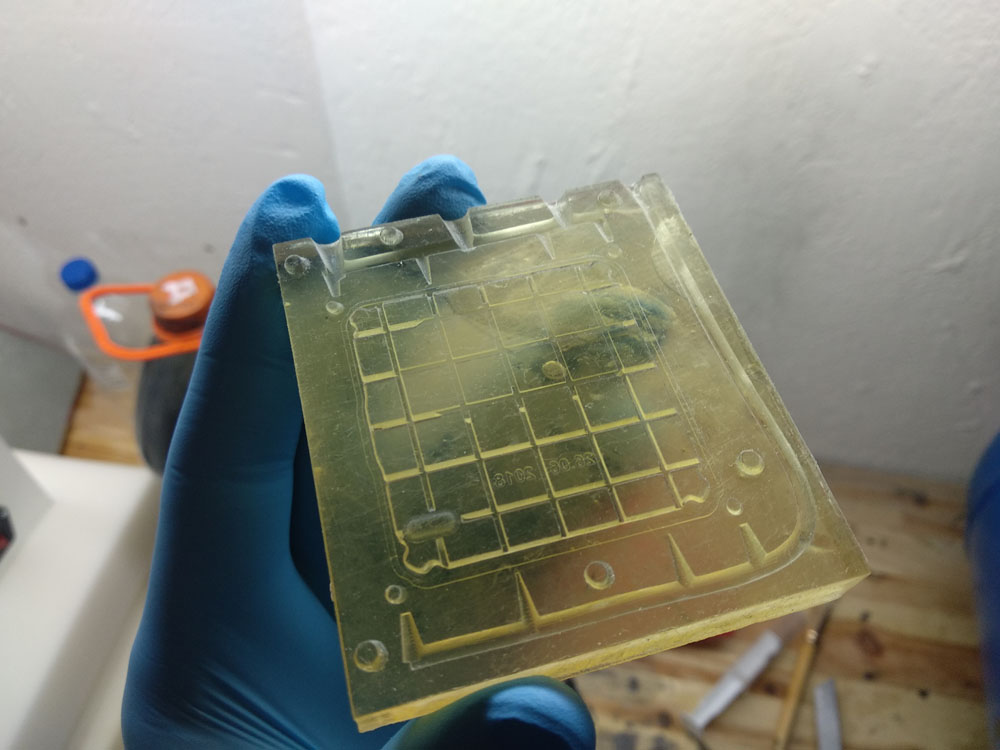

Осталось отправить на 3D принтер, подождать немного (в данном случае часов) и матрица готова.

Печать матрицы, литьё - 4

Печать матрицы, литьё - 5

Но, вот прям сразу лить не получиться, необходимо подготовить матрицу. Первое что надо сделать-произвести засветку матрицы (чтобы полимеризация прошла до конца). Второе-обработать матрицу разделителем. Для этого я использую Blue WAX.

Ну вот и всё, собираем матрицу.

Печать матрицы, литьё - 6

И заливаем пластик.

Печать матрицы, литьё - 7

Ждём примерно 10 минут. Именно за это время пластик заполняет всю полость.
Как только заполнил, помещаем матрицу в автоклав. Надуваем его до 6 атм.

После полимеризации материала. Извлекаем матрицу и вскрываем её.

Печать матрицы, литьё - 8

Видим, что есть облой на стыке матрицы, но это не очень критично, потому как толщина его крайне мала и удаляется буквально прикосновением пальца.

Печать матрицы, литьё - 9

Остатки литниковой системы.

Печать матрицы, литьё - 10

Лицевая сторона крышки.

Вместо вывода (оценка стоимости):

  • Себестоимость матрицы — 700 руб. (масса обеих половин около 100 г)
  • Себестоимость отливки — 6 руб. (при стоимости пластика 700руб/кг)

Автор: Sergiv
