Создание домашнего медиацентра. Пролог

в 12:57, , рубрики: Raspberry Pi, инженерные системы, Компьютерное железо, медиацентр, микроконтроллеры, Мониторы и ТВ, программирование микроконтроллеров

Пролог

Всё имеет своё начало. Вот и эта история началась с желания иметь свой медиацентр. Внимательно присмотревшись к предложениям продавцов, я понял, что серийные модели не удовлетворяют мои потребности. А аппетит у меня здоровый… Сразу приведу перечень моих пожеланий:

  • Всё должно быть выполнено единой конструкцией открытого (программно-аппаратного) типа. Т.е. я должен иметь возможность вносить самостоятельные изменения.
  • Аппарат должен уметь работать индивидуально и в составе комплекса с другим оборудованием.
  • Раз в комплексе, значит иметь широкие сетевые возможности, в том числе с возможностью трансляции интерфейсов.
  • Иметь диагональ экрана 19-24 дюйма.
  • Для хранения информации должен быть оборудован жёстким диском, с возможностью подключения внешнего накопителя.
  • Возможность отключения любой подсистемы с кнопочной панели или пульта ДУ.
  • Не помешает система резервного электропитания.
  • Работа в качестве монитора к персональному компьютеру.

Пришло время чесать репу… Окинул взглядом в интернете самодельные конструкции… И они, в плане внутренней организации, мне понравились. По образованию я инженер-системотехник (конструктор вычислительной техники) да и опыт практической работы 25 лет, руки растут правильно, наличие инструмента и самое главное желание, дают уверенность в успешной реализации проекта.

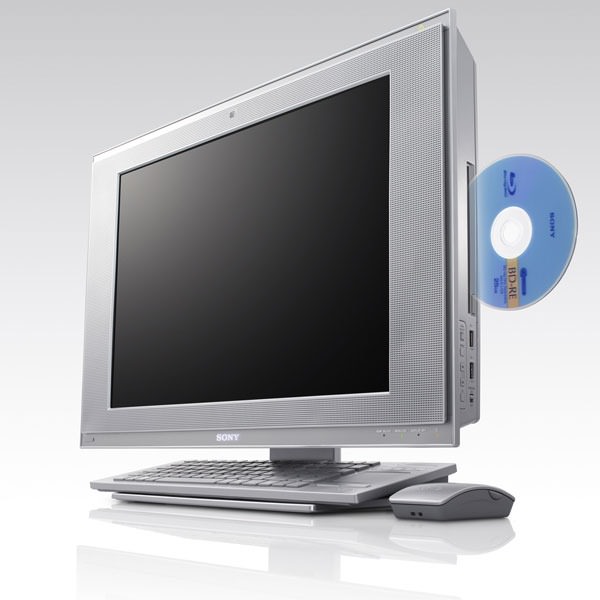

У меня есть матрицы 15-19 дюймов от мониторов и ноутбуков, но нет корпуса. А городить на подносе (не в обиду автору, мне его проект и подход к работе понравились) я не захотел. Не фэншуй. Поэтому приступил к поиску достойного донора. И он был найден — не подающий признаков жизни моноблок Sony VAIO VGC-LN1MR. К сожалению, он ко мне приехал в полуразобранном состоянии. Поэтому приведу фотографию внешнего вида, взятую в интернете, для понимания с чем мы имеем дело. Обещаю – дальше все фотографии и чертежи будут мои.

Вот так он выглядит.

Создание домашнего медиацентра. Пролог - 1

Сказать можно только одно – дизайн на высоте.

Характеристики моноблока Sony VAIO VGC-LN1MR:

Процессор: Intel Core2 Duo E7200, 2.53GHz, кэш L2 3Mb
Чипсет: Intel P43 Express
Оперативная память: 3Gb (1х2048 + 1×1024) DDR2 SDRAM PC2-6400, частота: 800Mhz
Жесткий диск: SATA 500GB 7200rpm
Дисплей: 20.1″, 1680 x 1050 WSXGA+, ЖК-дисплей X-black
Видеокарта: NVIDIA GeForce 9300M GS GPU 256mb, общий объем доступной графической памяти 1530 МБ, встроенный TV-тюнер.
Привод: BD ROM/ DVD+-RW/+-R DL/RAM (с поддержкой чтения BlueRay)
Аудио: Intel High Definition Audio
Устройство ввода: Русифицированная клавиатура, встроенная камера 1.3Мпикс, мышь, пульт ДУ
Сетевая карта: 10Base-T/100Base-TX/1000Base-T (Gigabit)
Wi-Fi: 802.11b/g
Bluetooth: Да
Разъемы расширения: 1 x Memory Stick PRO (Standard/Duo) media slot with MagicGate functionality, 1 x ExpressCard /34 slot, 1 x Secure Digital (SD memory card) media slot.
Порты: RJ-45 порт сетевой карты, порт подключения наушников, разъем для подключения микрофона, выход S-Video, USB 2.0 (5 штук), выход VGA, порт для подключения источника питания, (4pin) LINK (IEEE 1394), A/V входы, HDMI вход и выход, Line in вход, IR выход, RF входы (2 штуки), S/PDIF выход (1), e-SATA.
Размеры: 413(ш) x 570,8(в) x 175(г)
Вес: 12.4 кг

Была предпринята попытка запустить сей аппарат, но он не реагировал. Труп холодный. Производим вскрытие

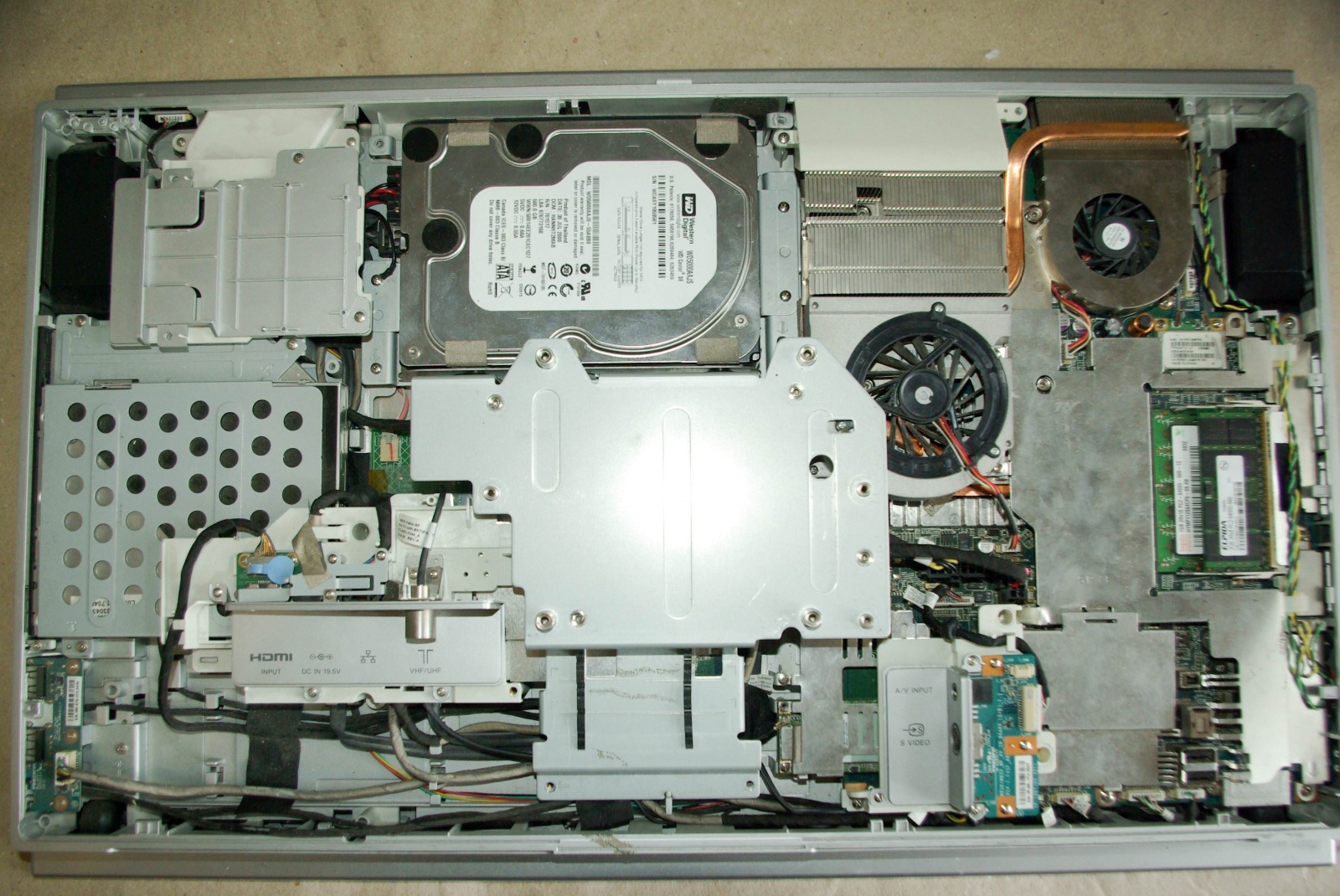

Создание домашнего медиацентра. Пролог - 2

И здесь радуется глаз инженера. Порадовались. Ещё порадовались. Но надо работать отвёрткой. Винтиков много…

Создание домашнего медиацентра. Пролог - 3

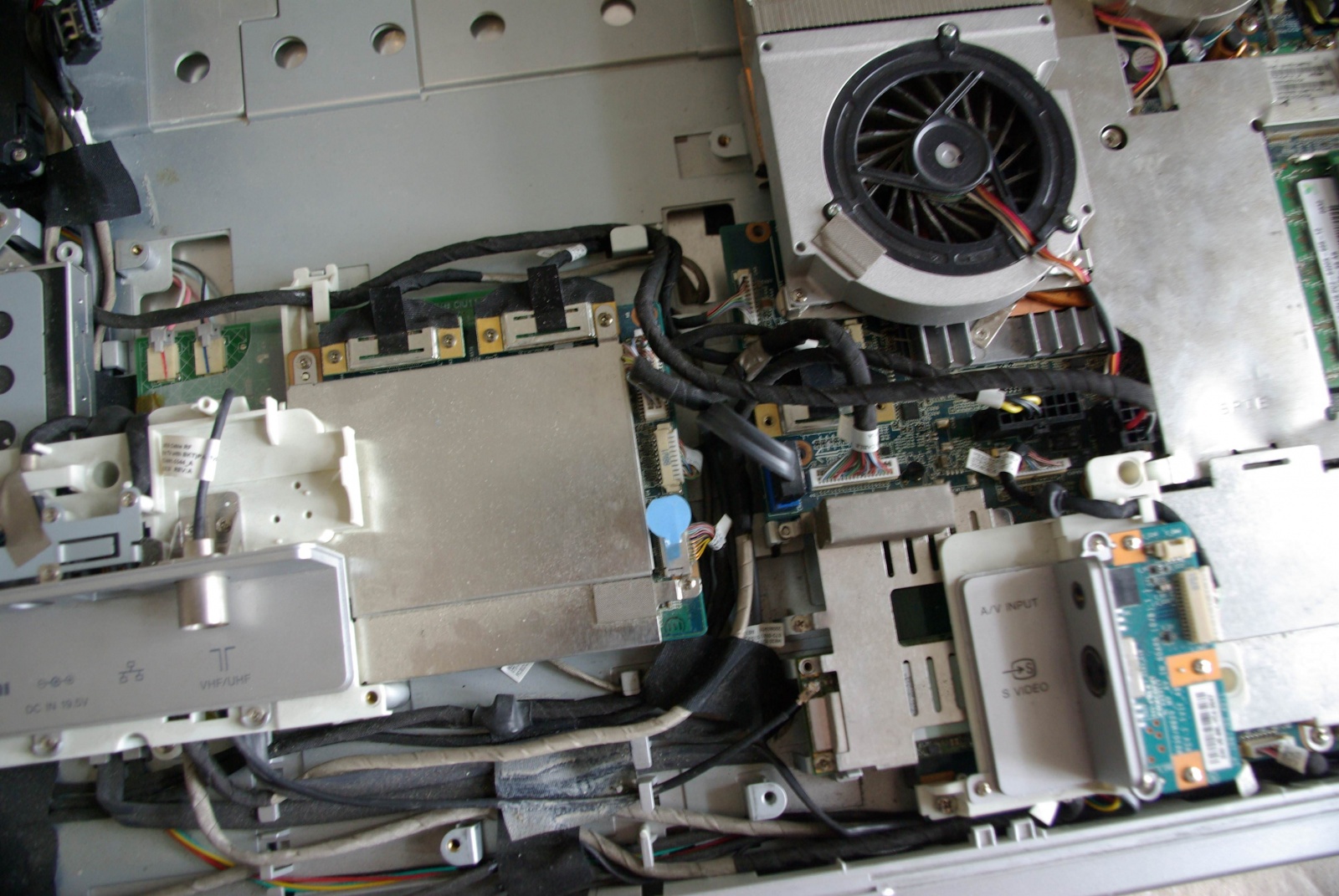

Демонтирован силовой каркас корпуса и жесткий диск. Уже понятно, что этот корпус подойдёт, как нельзя лучше. Очень много монтажных стоек и специальные крючки для укладки проводов.

Создание домашнего медиацентра. Пролог - 4

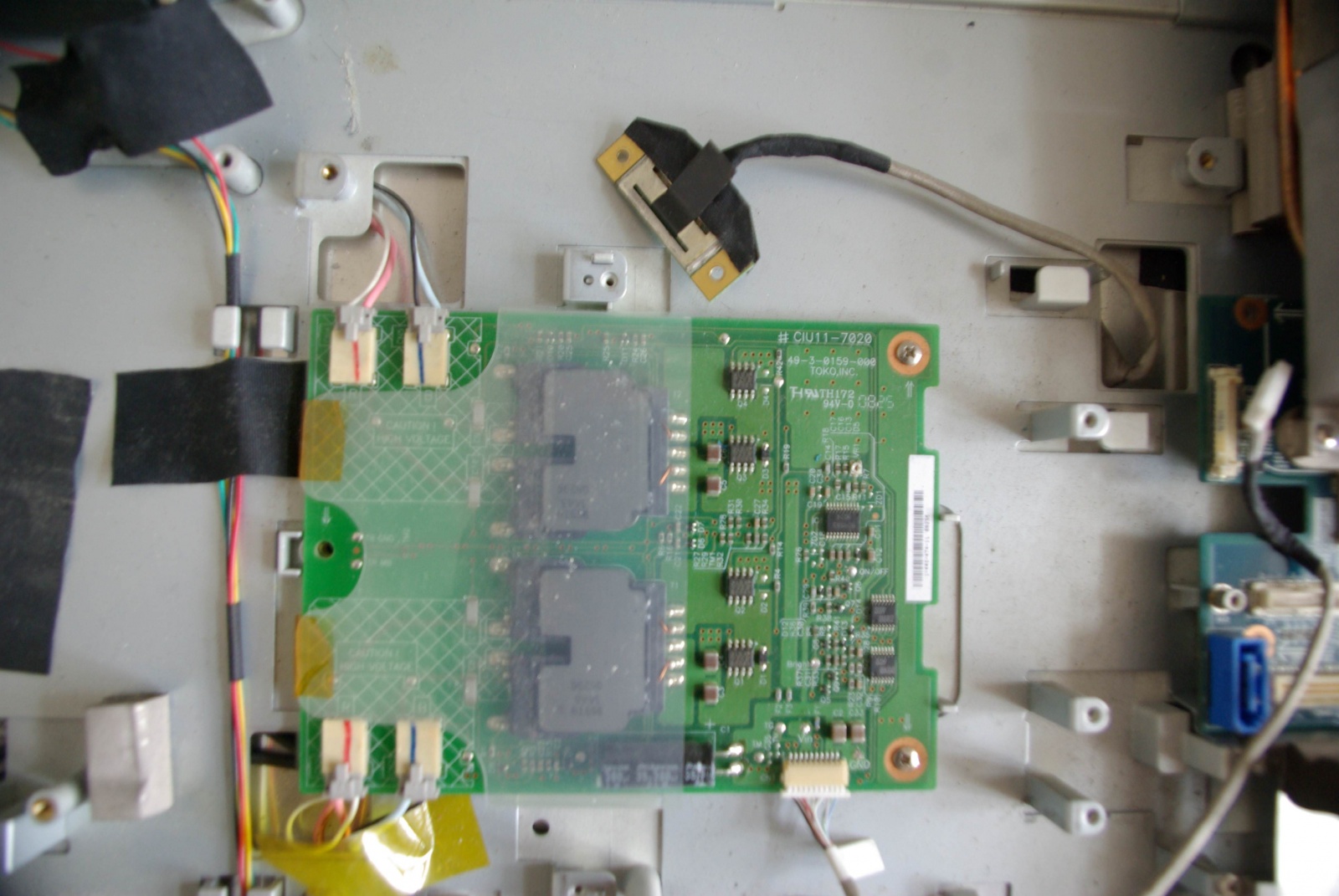

Демонтировав планку с разъёмами и кросс-плату добрался до модуля управления подсветкой матрицы. Над платой подсветки кабель LVDS.

Создание домашнего медиацентра. Пролог - 5

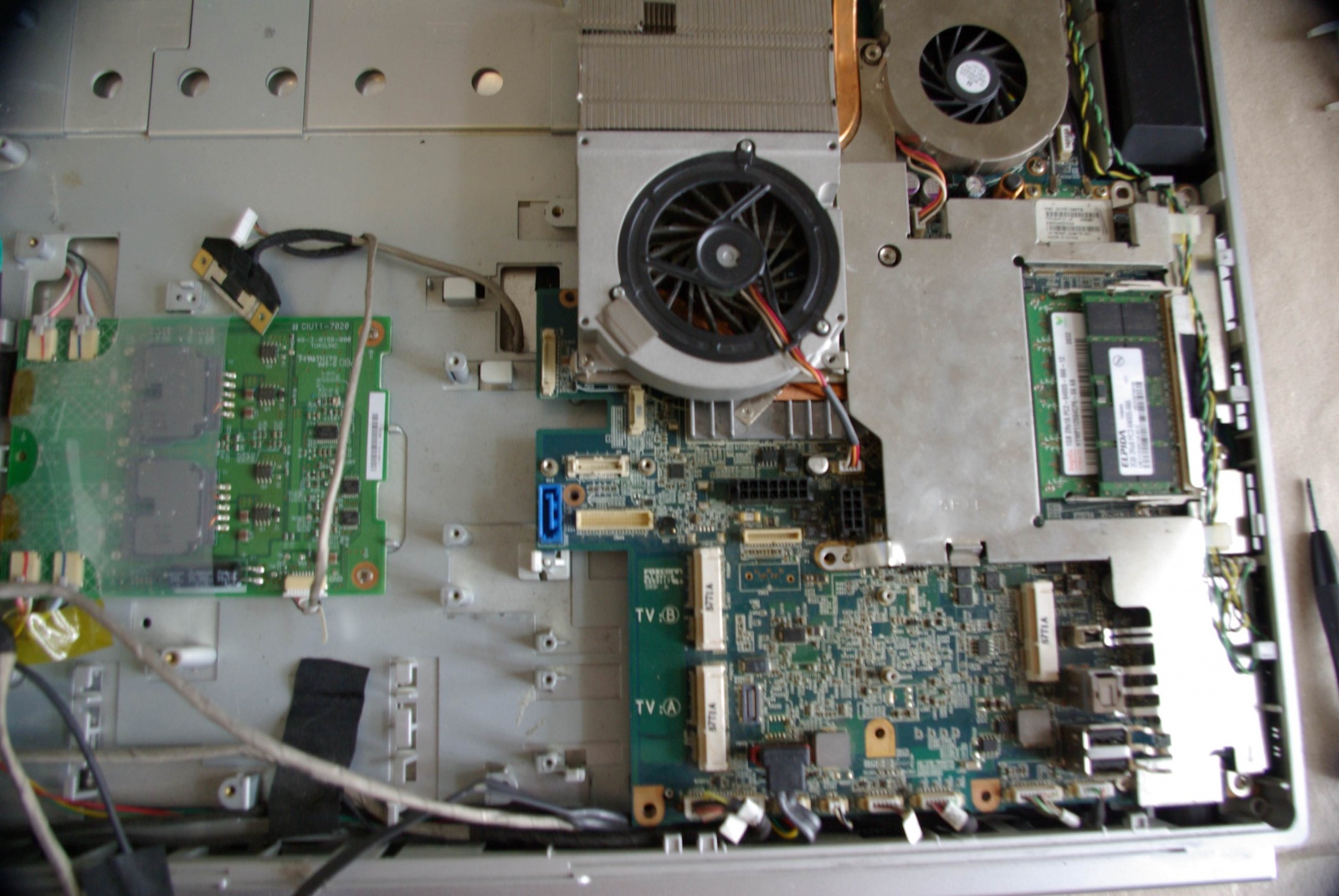

Осталось демонтировать сам компьютер. Здесь уже хорошо видны стойки и крючки. После снятия и осмотра платы компьютера стала понятна причина неработоспособности. Там развернулись на тракторе. Даже фотографировать не захотел. Плату компьютера в мусорную корзину. Но неквалифицированный ремонт не тема нашей статьи.

В устройстве используется несколько интерфейсных плат, которые мы применим в нашем проекте.

Создание домашнего медиацентра. Пролог - 6

Плата усилителя инфракрасного приёмника команд пульта дистанционного управления

Создание домашнего медиацентра. Пролог - 7

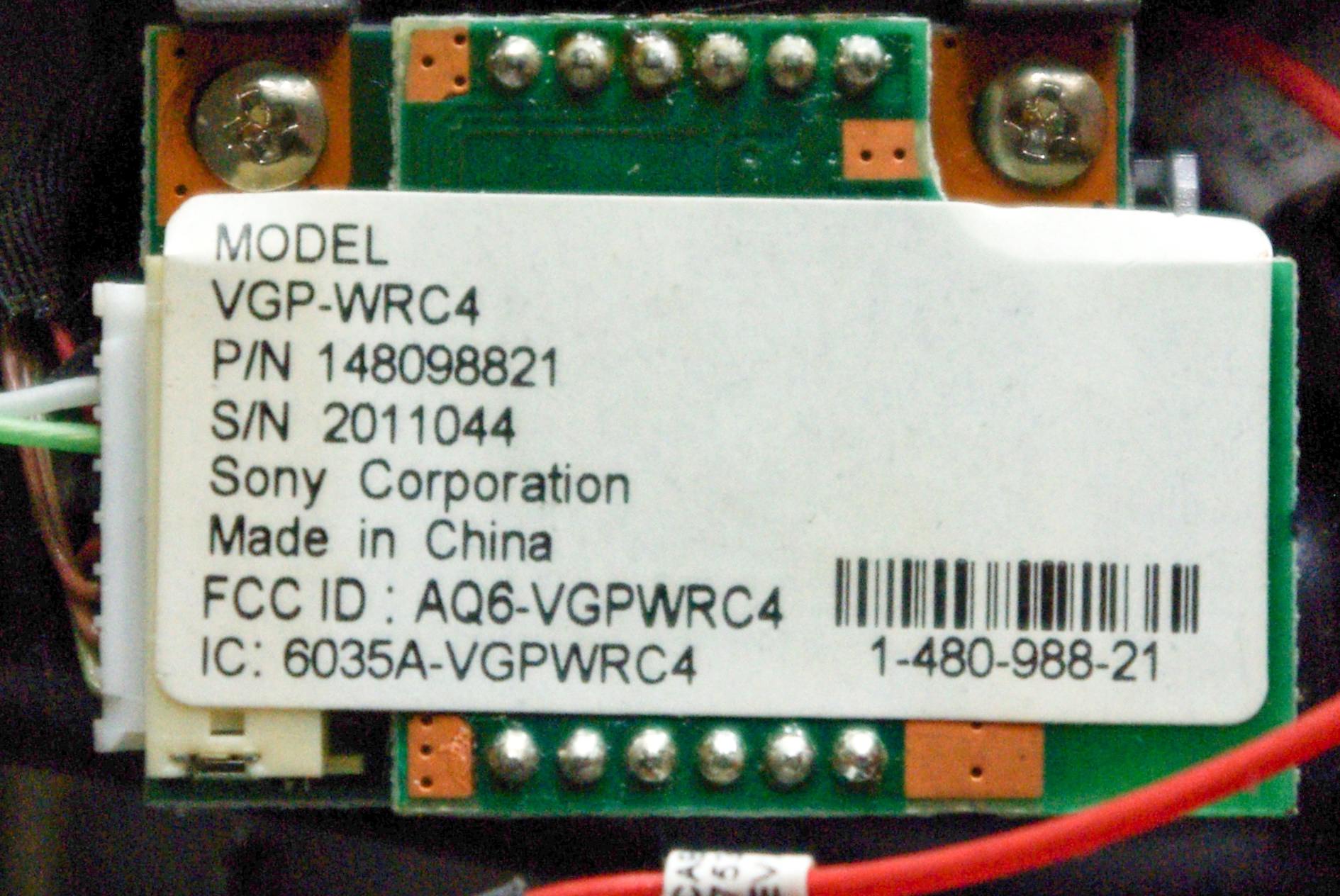

Модуль связи с беспроводными клавиатурой и мышью Sony VGP-WRC4. Очень интересная штучка оказалась. Через 2 часа после знакомства с ней уже работала в моём ноутбуке. Так, что этот текст я набираю с помощью клавиатуры и мыши от моноблока. Я знаю случаи, когда эти высококачественные компоненты (мышь и клавиатура) выбрасывались. Причина – отсутствие на модуль связи документации и описания в интернете. Не буду забегать вперёд, я посвящу этому целую главу.

Создание домашнего медиацентра. Пролог - 8

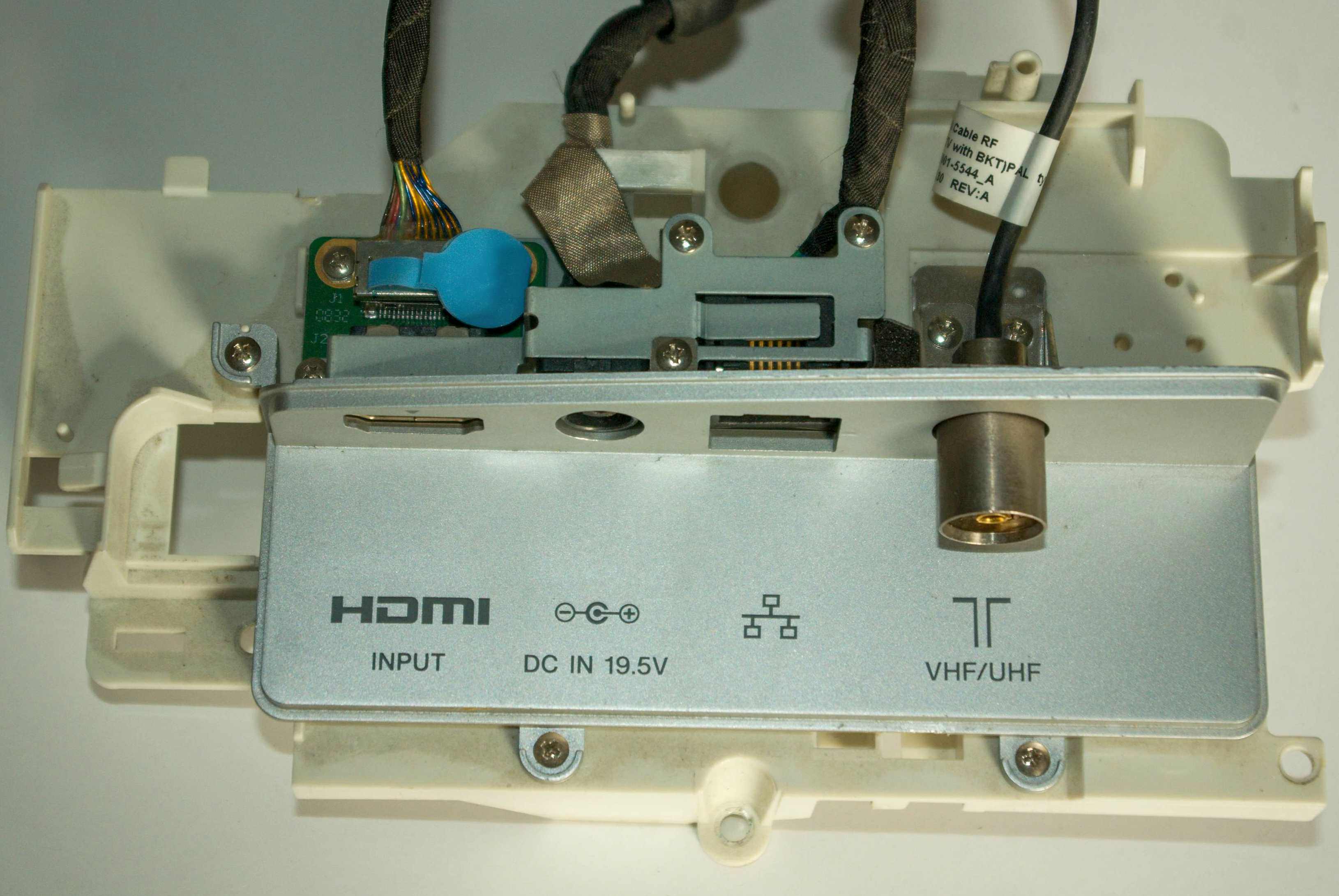

Модуль подключения внешних источников сигнала и питания системы

Создание домашнего медиацентра. Пролог - 9

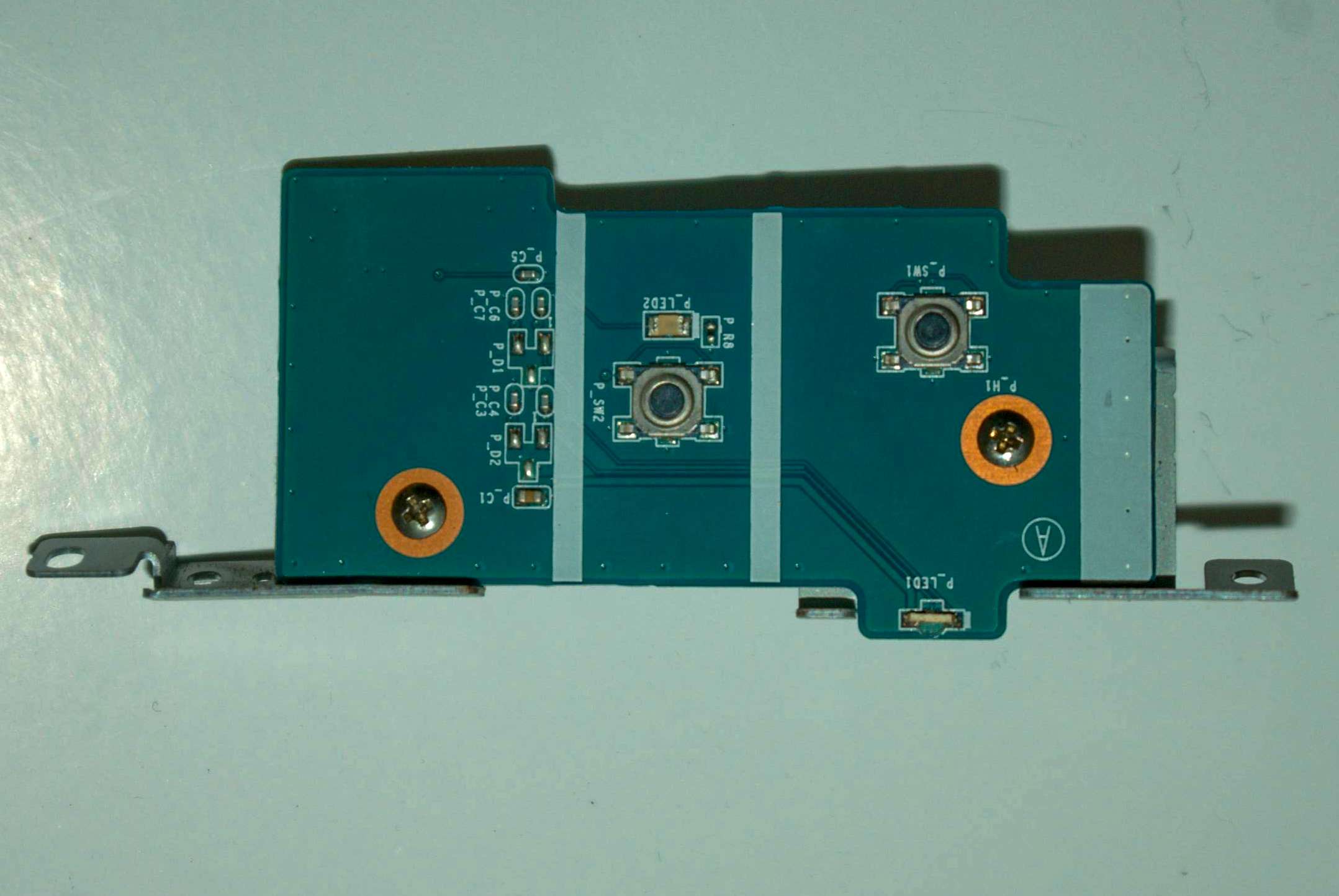

Плата кнопок и индикаторов состояния включения системы и матрицы

Создание домашнего медиацентра. Пролог - 10

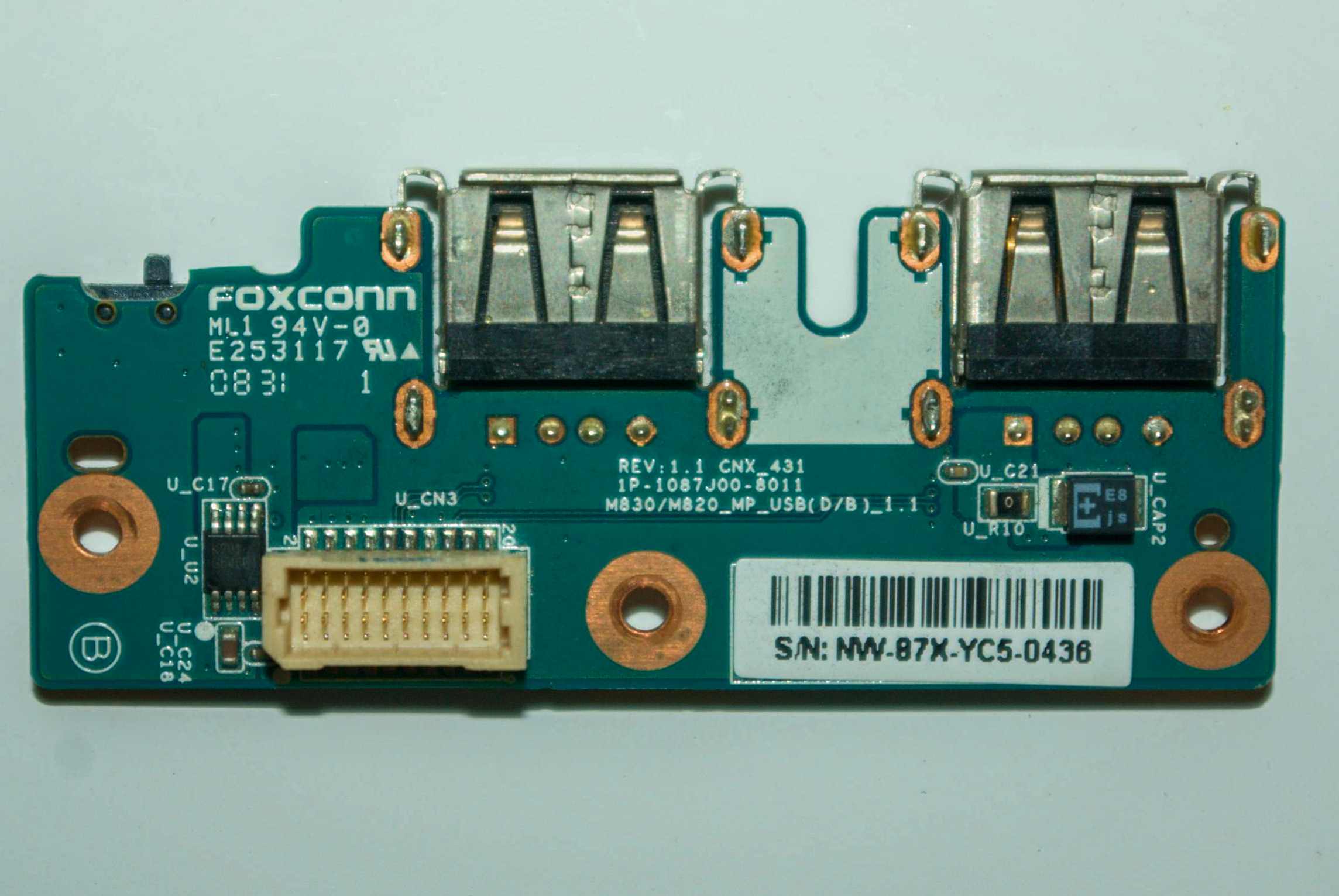

Плата USB-интерфейса и выключатель радиомодулей

И все эти модули образуют интерфейс взаимодействия с пользователем. Схематично это выглядит так.

Создание домашнего медиацентра. Пролог - 11

Создание домашнего медиацентра. Пролог - 12

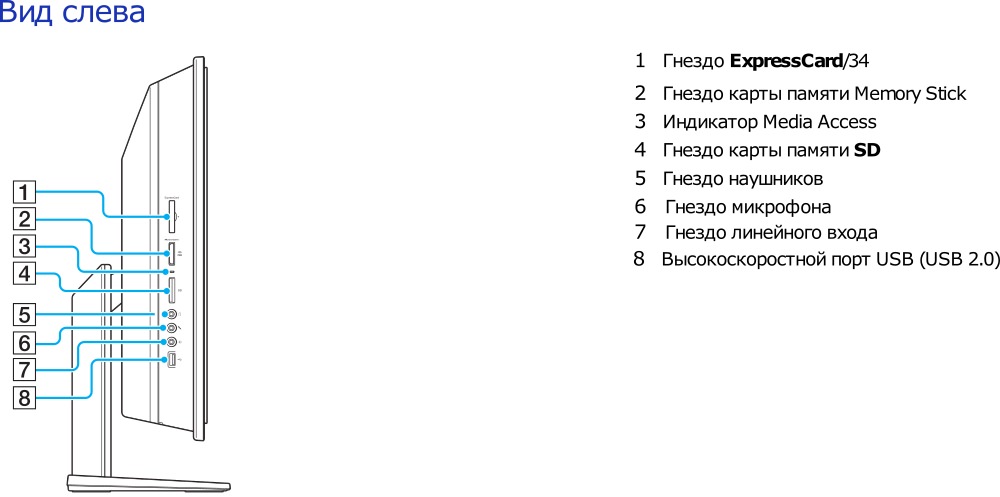

Создание домашнего медиацентра. Пролог - 13

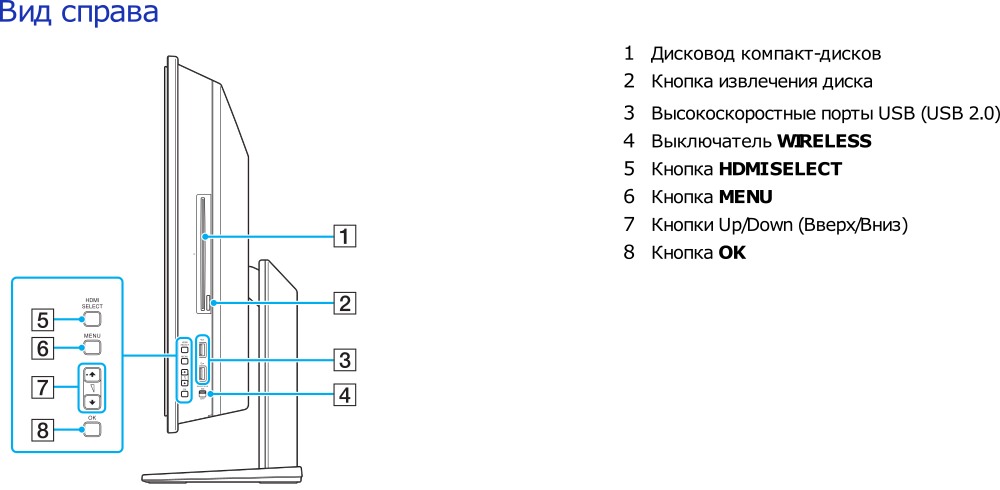

Создание домашнего медиацентра. Пролог - 14

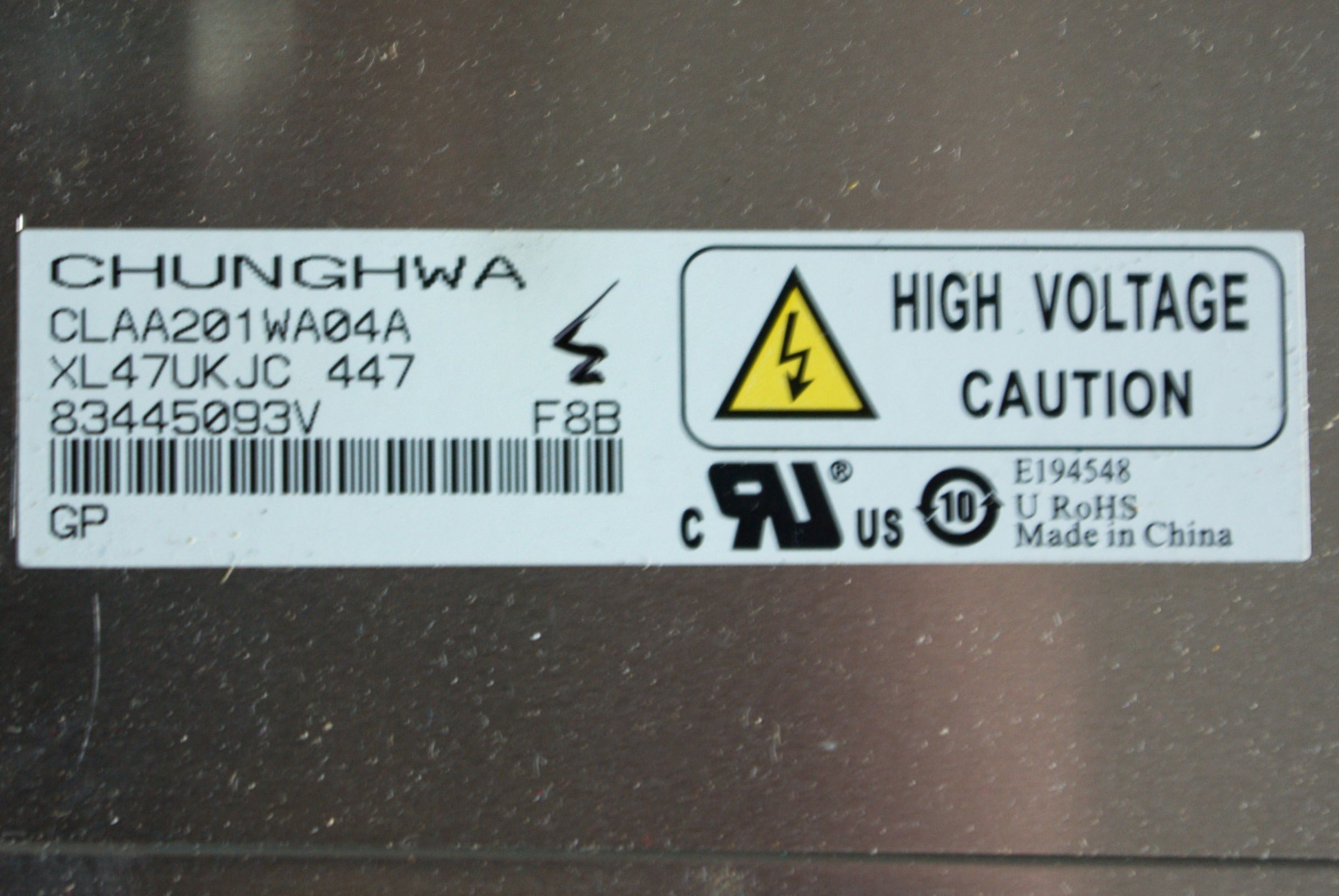

Кнопочки и лампочки хорошо, но нас сейчас больше интересует матрица, точнее её модель. Вот, наконец, добрался и до неё

Создание домашнего медиацентра. Пролог - 15

Теперь мы знаем модель матрицы и можем переходить к проектированию всей системы.

Статья будет разбита на несколько тематических глав, которые будут публиковаться по мере готовности, не обязательно сохраняя следующий порядок:

  1. Проектирование
  2. Система электропитания
  3. Скалер и матрица
  4. Интерфейсные платы и модули
  5. Модуль связи с беспроводными клавиатурой и мышью Sony VGP-WRC4
  6. Кросс-плата модулей с общим процессором управления всей системой
  7. Программное обеспечение медиацентра
  8. Звук и акустическое оформление
  9. Наверняка добавится во время работы

Буду рад Вашей критике и комментариям.

Продолжение следует…

Автор: Андрей Кузнецов

Источник
