Mikrotik mAP lite

в 9:49, , рубрики: mikrotik, Сетевое оборудование

Как только увидел, так приобрел новую миниатюрную модель Mikrotik RouterBoard mAP lite о чем и желаю поделиться.

У меня уже был Mikrotik RouterBoard mAP 2n, но mAP lite действительно поразил своими размерами: 48x49x11mm

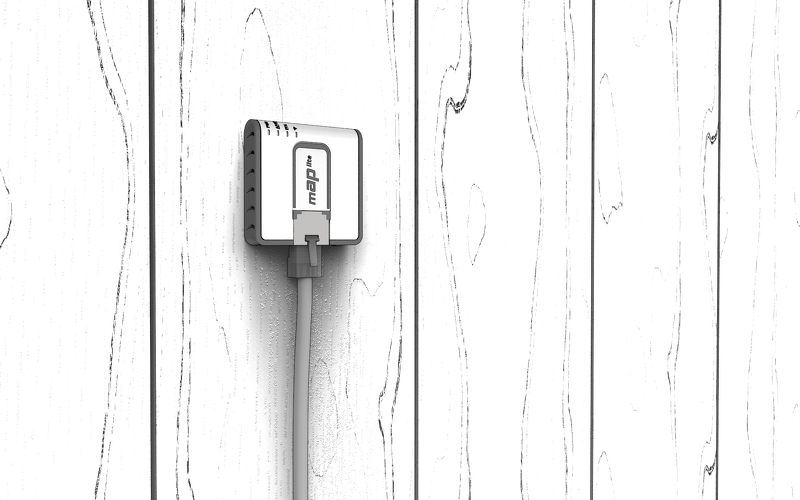

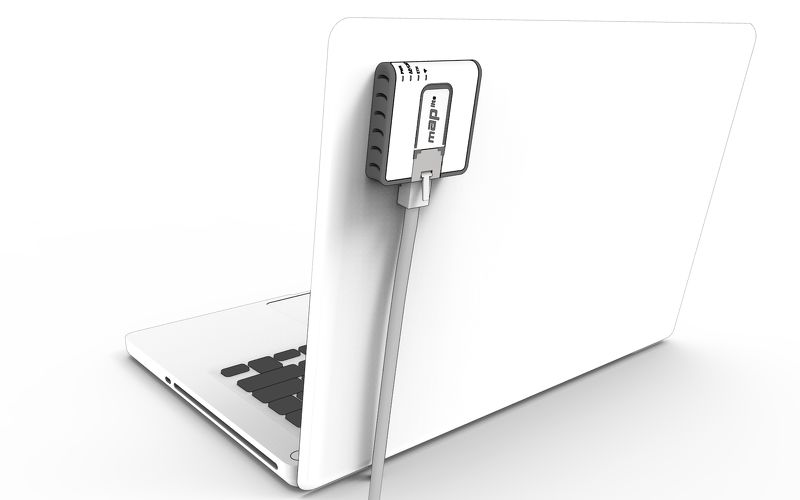

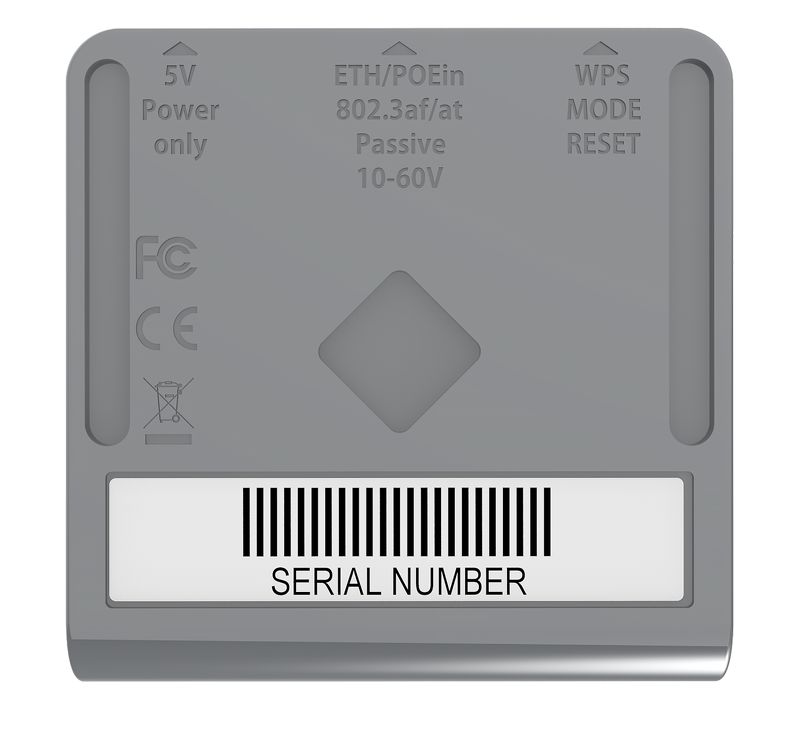

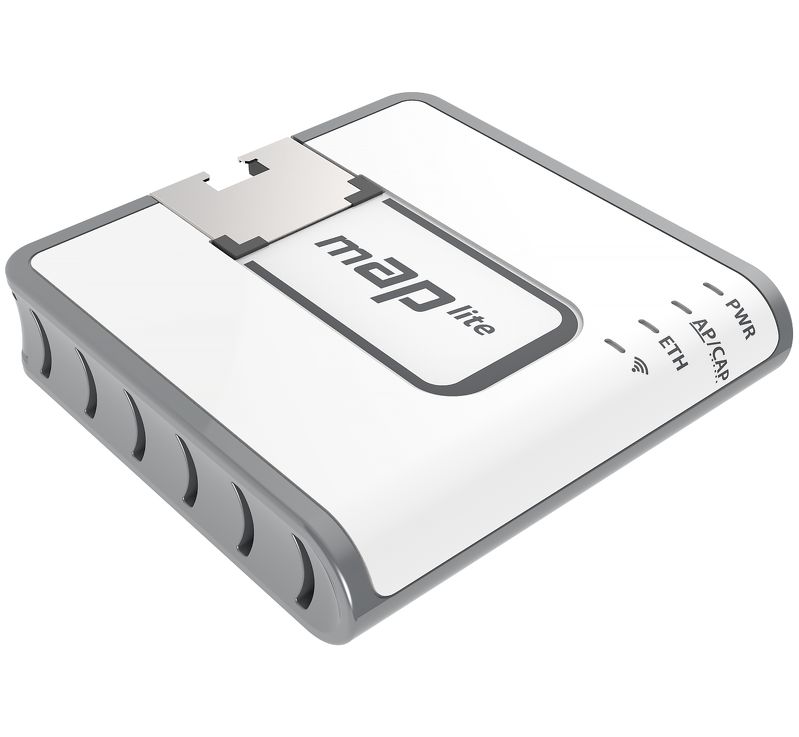

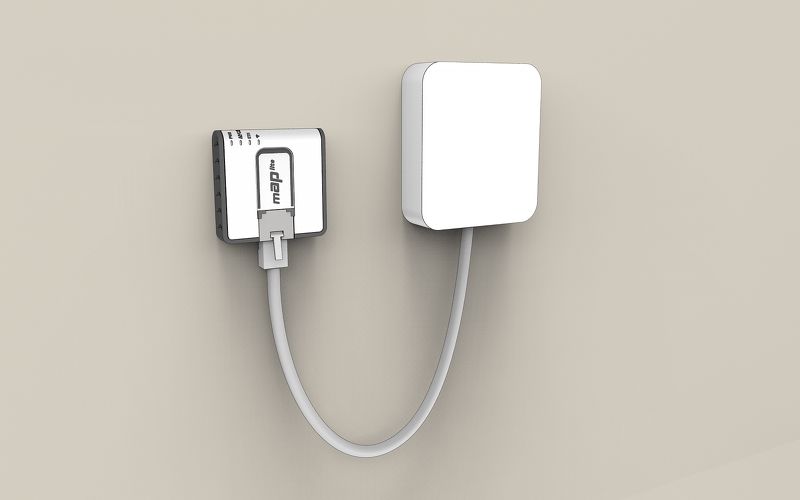

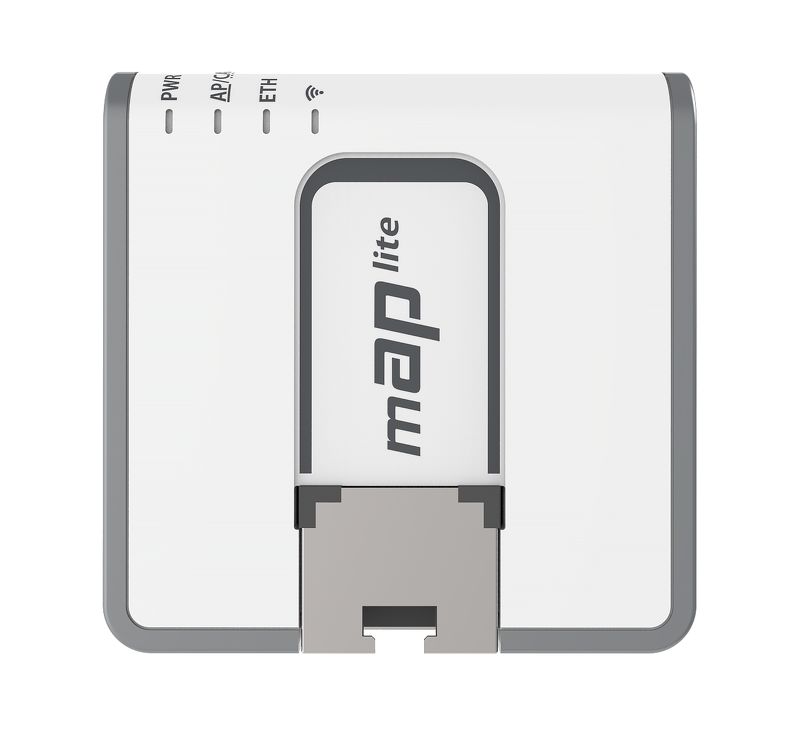

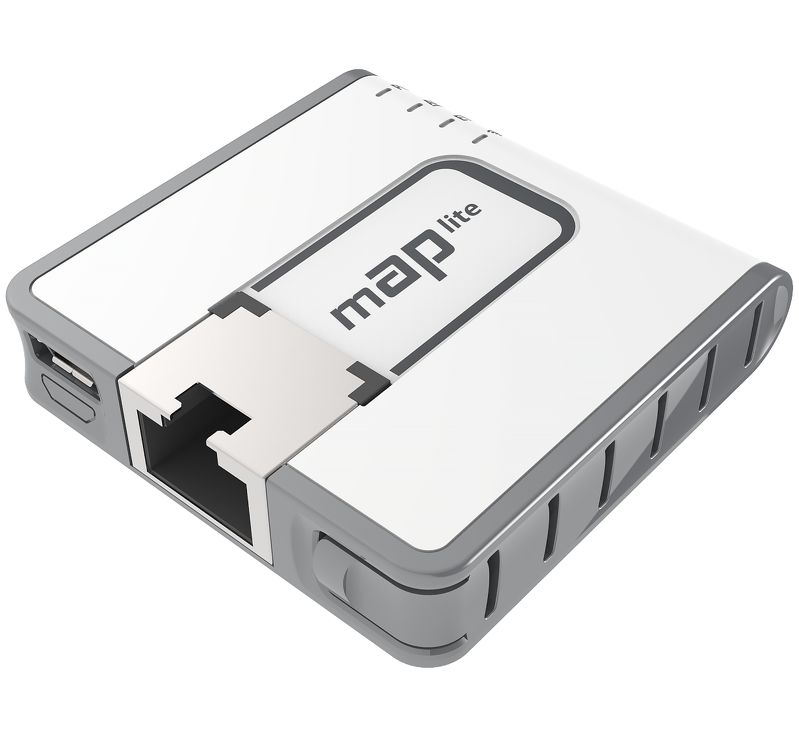

Изображения mAP lite


Характеристики устройства и тесты можно посмотреть на сайте производителя. Кратко в сравнении с mAP 2n:

  • Частота процессора 650 MHz что больше, чем у mAP 2n — 400 MHz
  • RAM 64 MB как и у mAP 2n
  • FLASH 16 MB как и у mAP 2n
  • Один Ethernet порт (10/100) — у mAP 2n два
  • Wi-Fi QCA9533 802.11b/g/n — у mAP 2n AR9331

ничего сверх естественного, кроме размера 48x49x11mm против 68x68x19mm у mAP 2n.
На сайте рекомендуемая цена устройства $25, мне удалось его купить с доставкой за 2700 рублей.

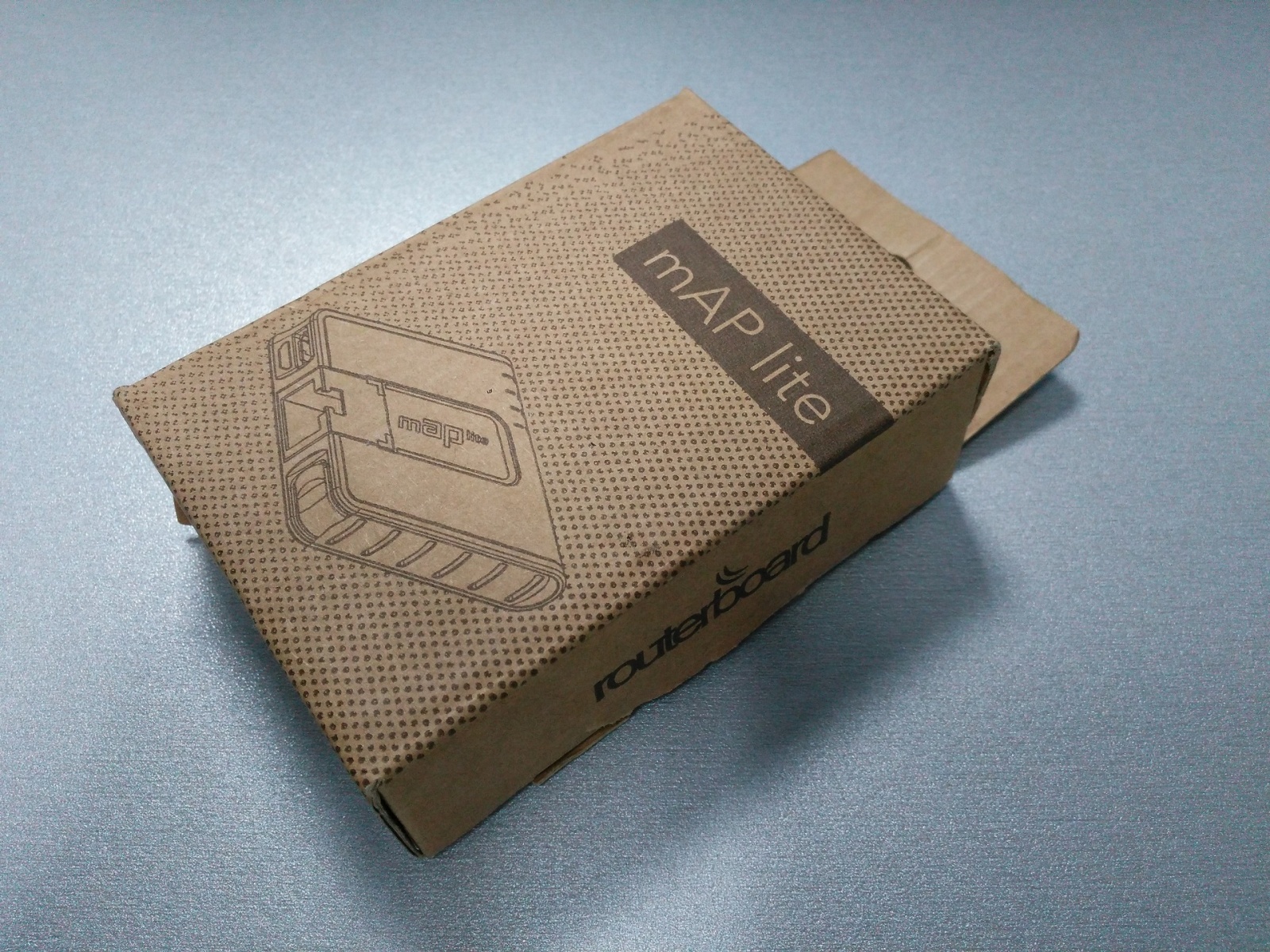

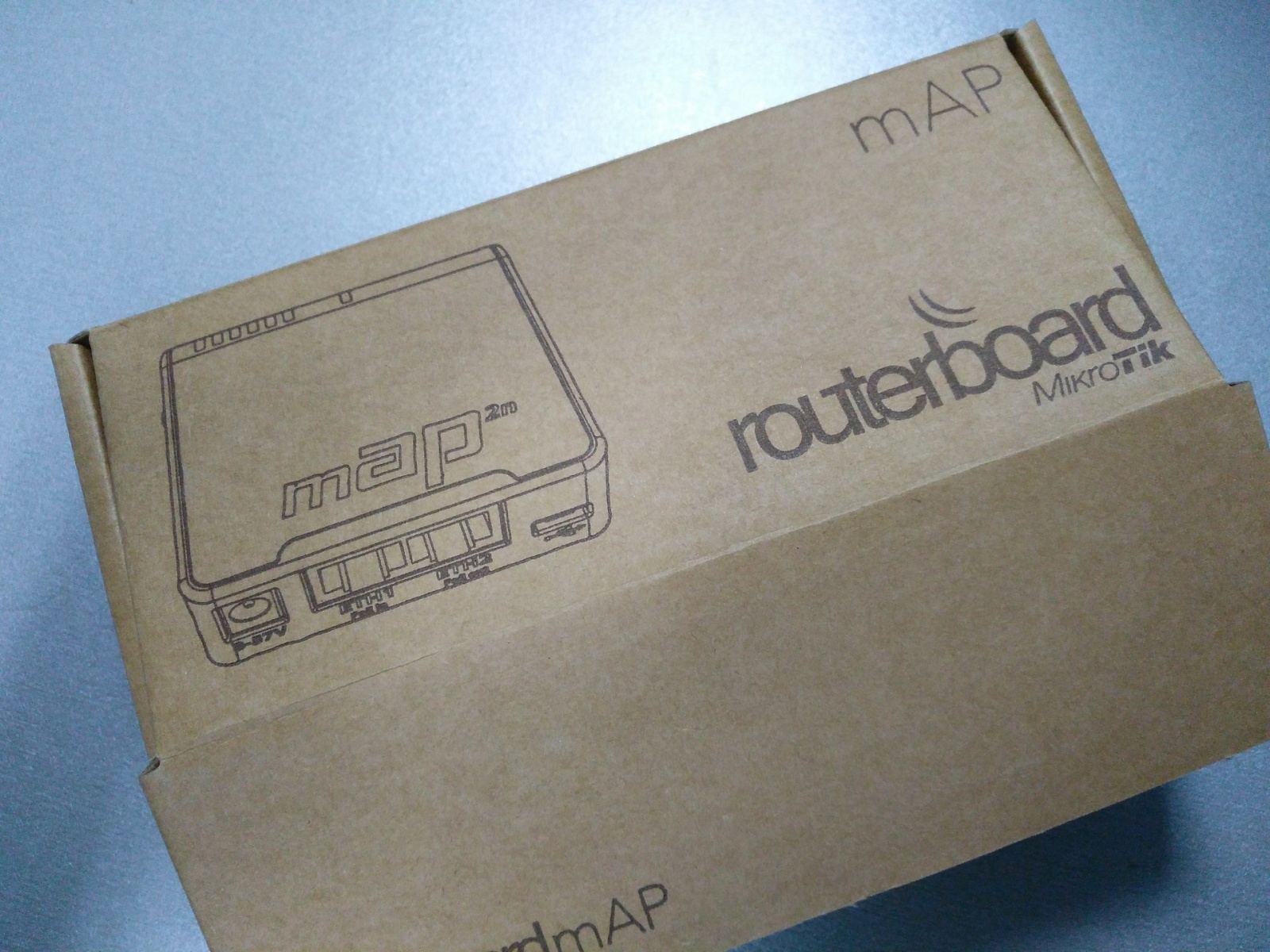

Первое удивление — размер коробки (тот же mAP 2n поставляется в длинной коробке)

Упаковка mAP lite и mAP 2n

Mikrotik mAP lite - 10
Mikrotik mAP lite - 11

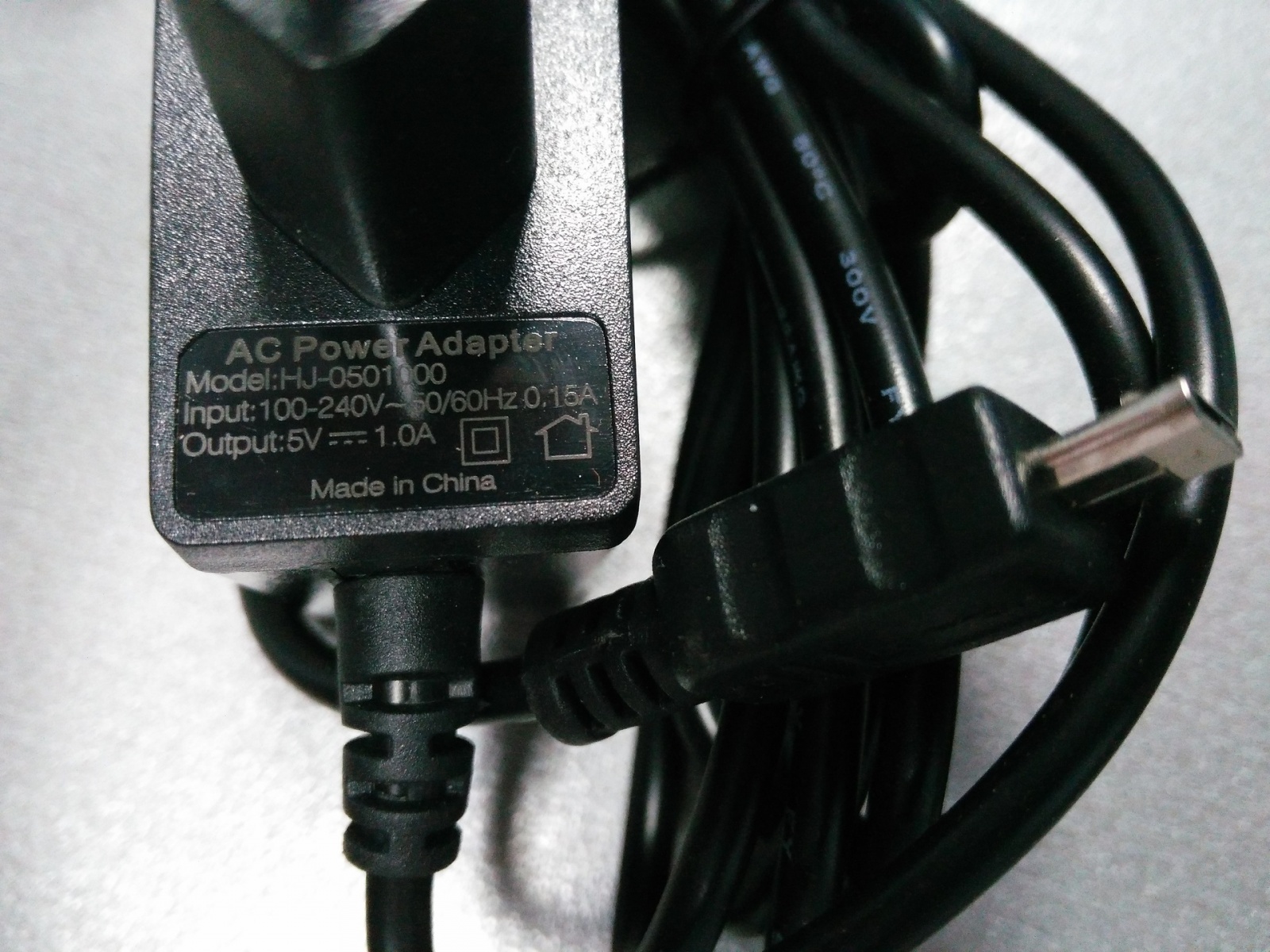

В комплекте с mAP lite идет блок питания (5V — 1A), металлическое крепление, резиновые ножки.

Комплектация

Mikrotik mAP lite - 12
Mikrotik mAP lite - 13
Mikrotik mAP lite - 14

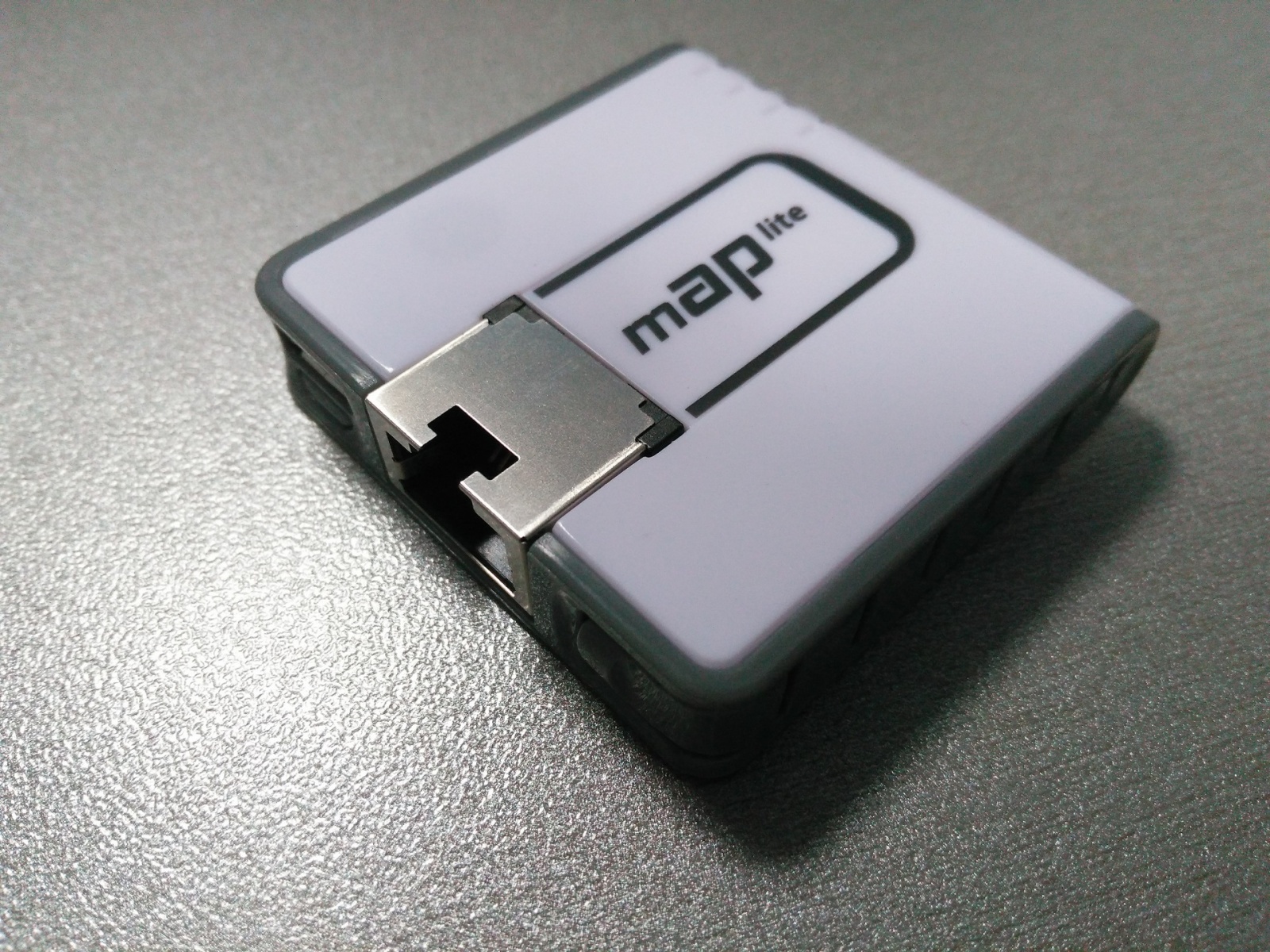

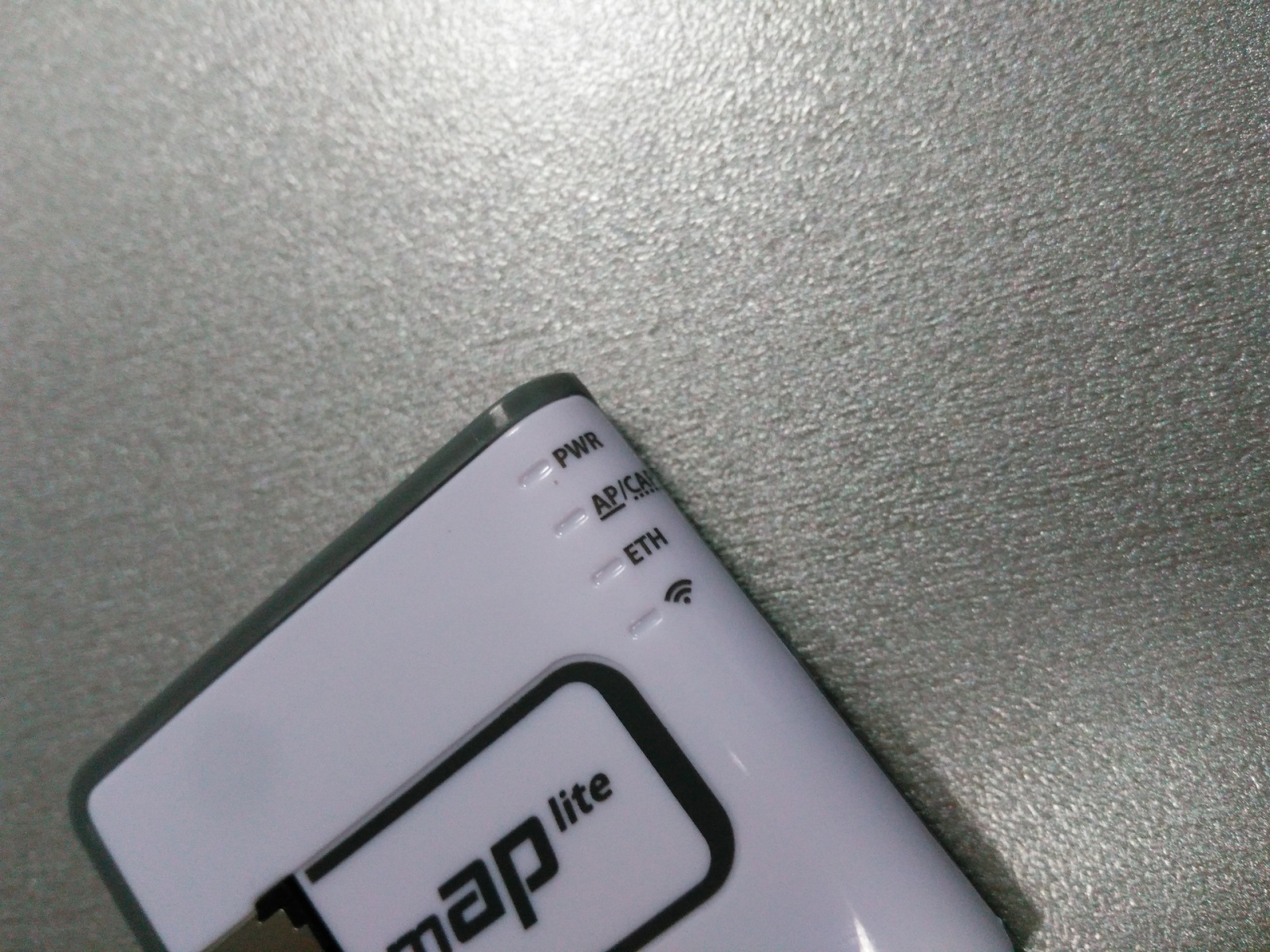

Сам mAP lite

Mikrotik mAP lite - 15
Mikrotik mAP lite - 16
Mikrotik mAP lite - 17
Mikrotik mAP lite - 18
Mikrotik mAP lite - 19
Mikrotik mAP lite - 20
Mikrotik mAP lite - 21
Mikrotik mAP lite - 22

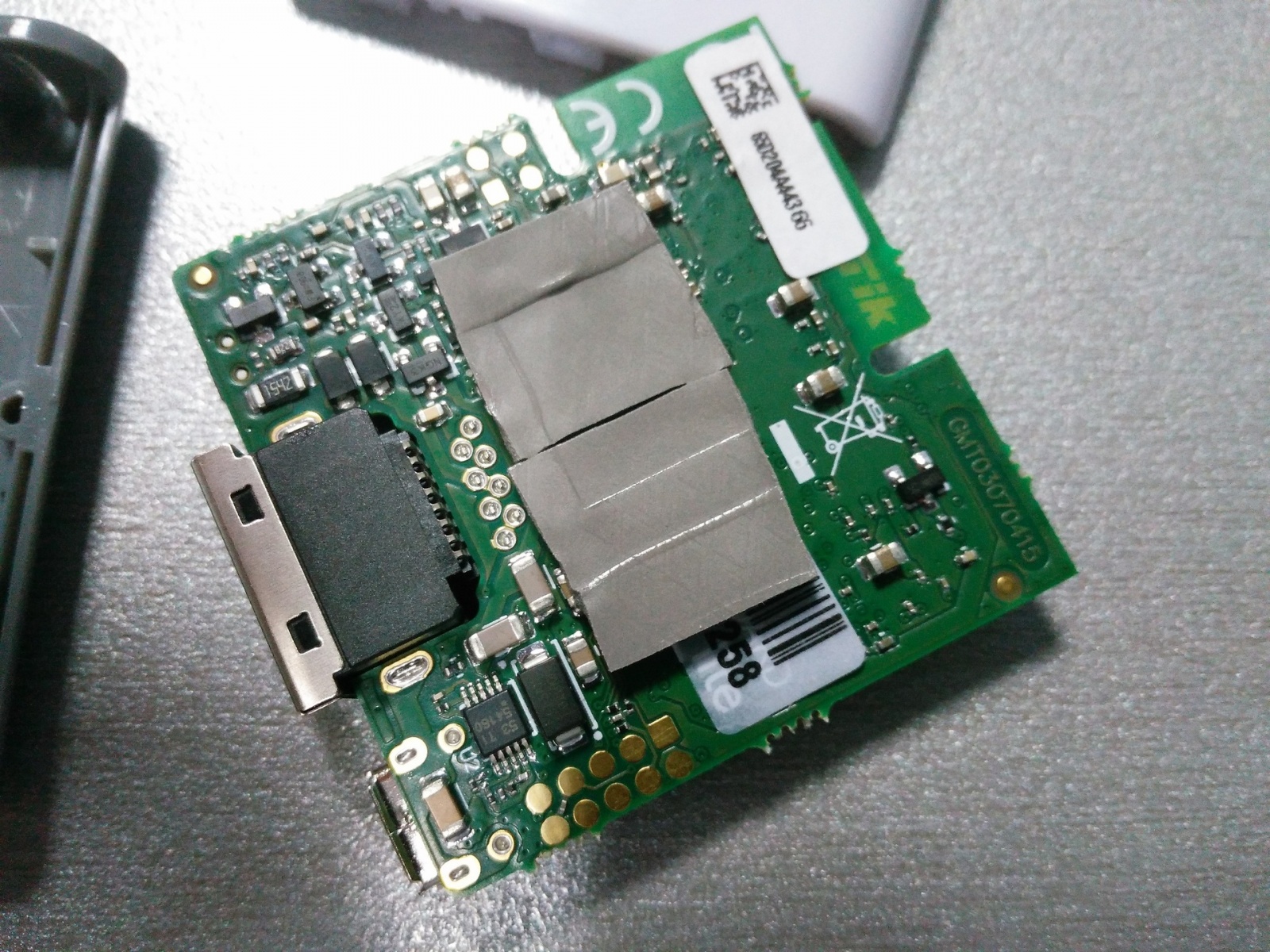

Первым же делом разобрал малыша. Открыть оказалось корпус не просто. Очень туго защелкнуты крепления.

Внутри

Mikrotik mAP lite - 23
Mikrotik mAP lite - 24
Mikrotik mAP lite - 25
Mikrotik mAP lite - 26
Mikrotik mAP lite - 27
Mikrotik mAP lite - 28
Mikrotik mAP lite - 29

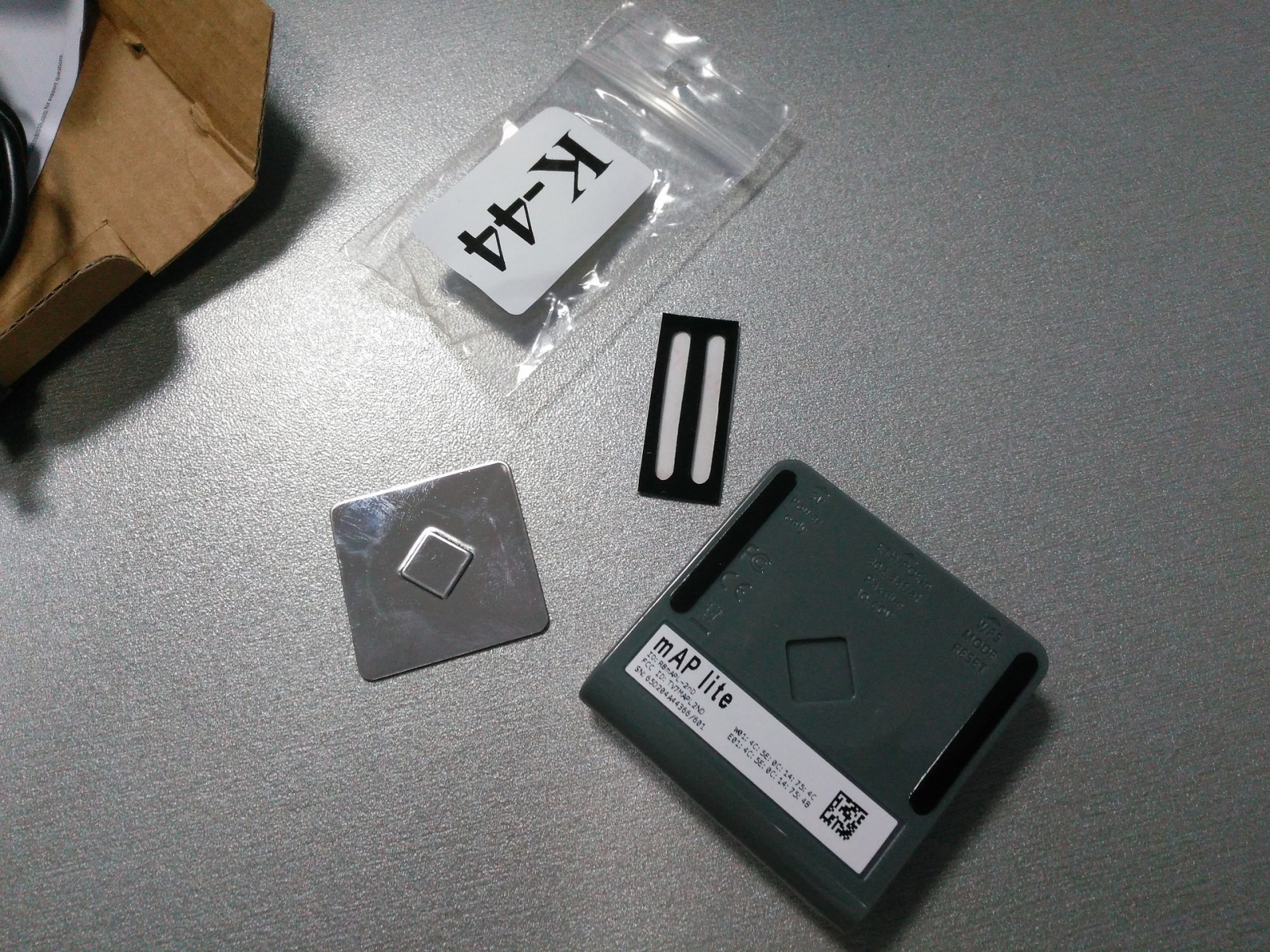

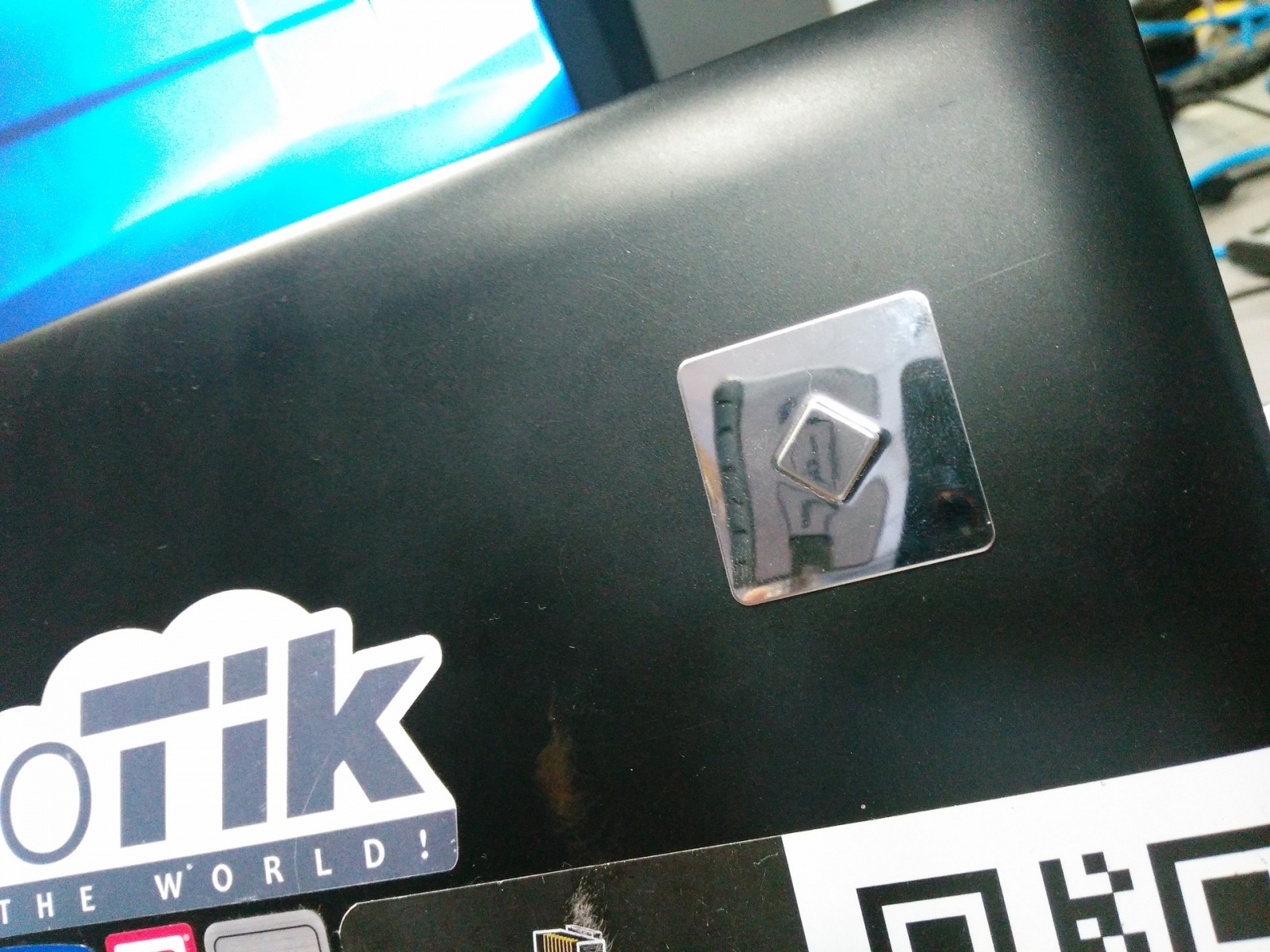

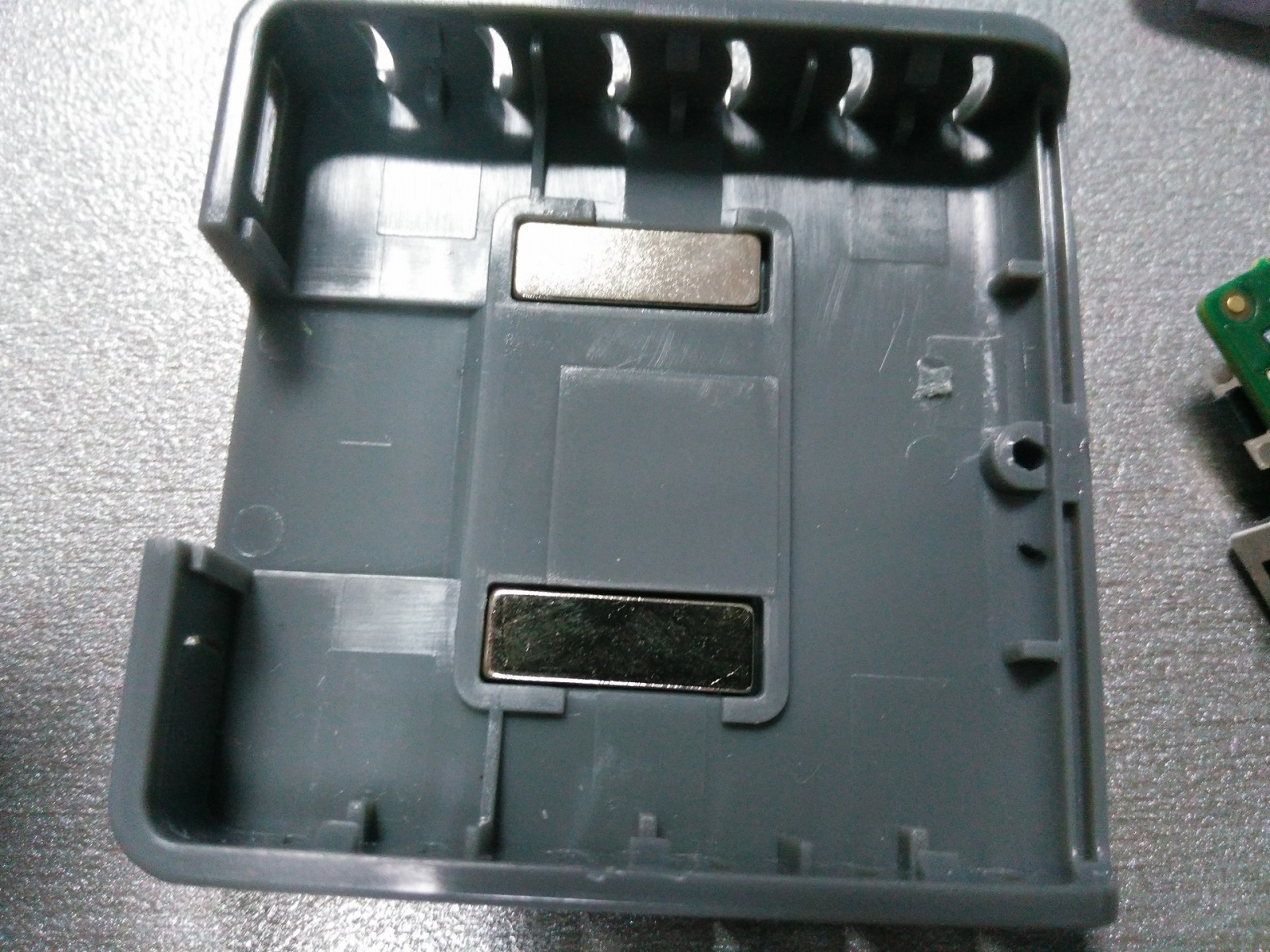

Внутри в устройстве расположены магниты, что позволяет крепить роутер к любой металлической поверхности, но главное к квадратику что в комплекте идет.

Крепление

Mikrotik mAP lite - 30
Mikrotik mAP lite - 31
Mikrotik mAP lite - 32

Проверил питание по PoE (802.3af/at (+4,5/-7,8 or +3,6/-1,2))

PoE

Mikrotik mAP lite - 33

На mAP lite стояла свежая прошивка. Стандартный, обычный RouterOS. Все заработало без проблем. При работе теплый (хотя может быть если гонять через него более существенный трафик картина изменится).

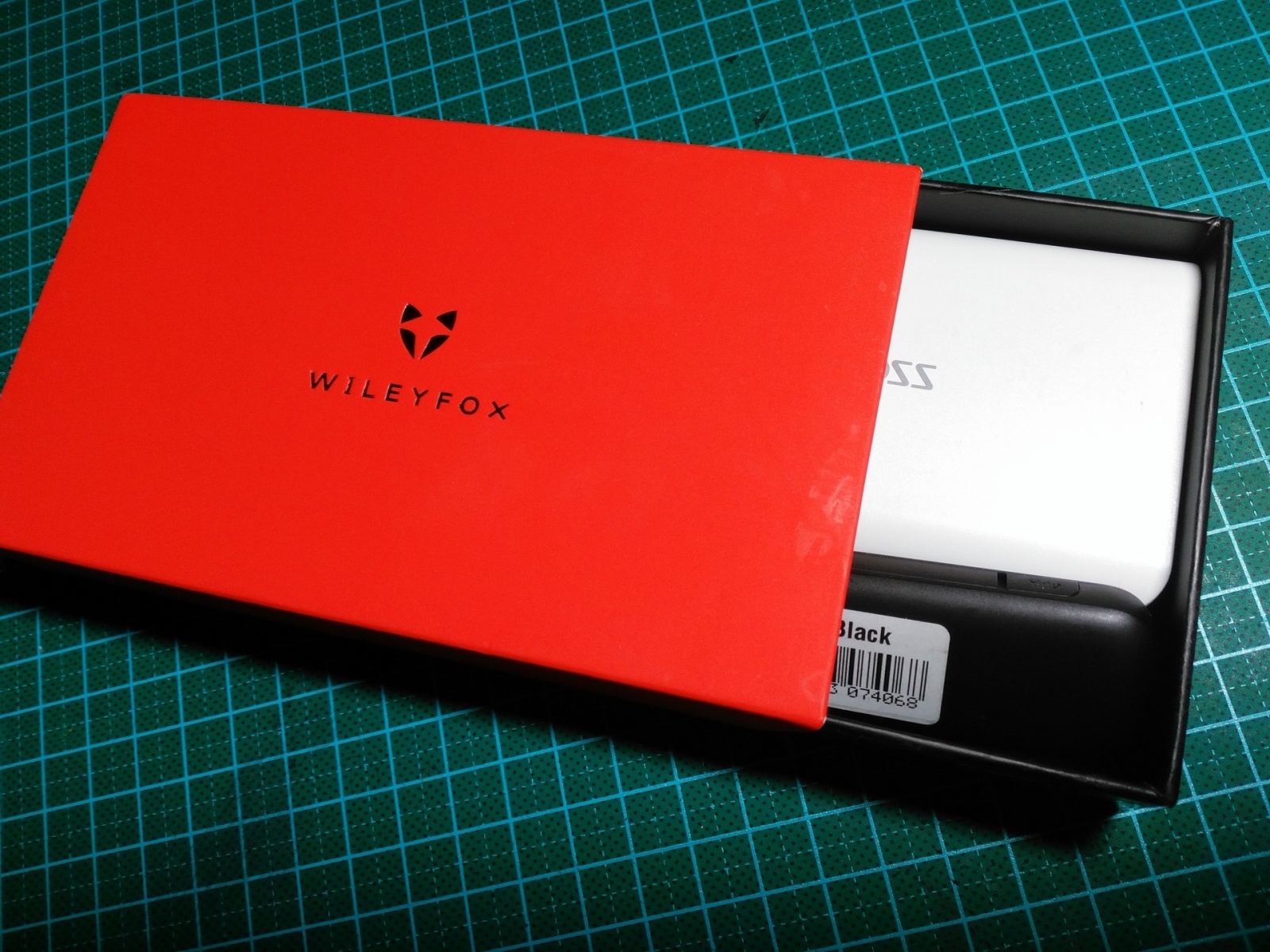

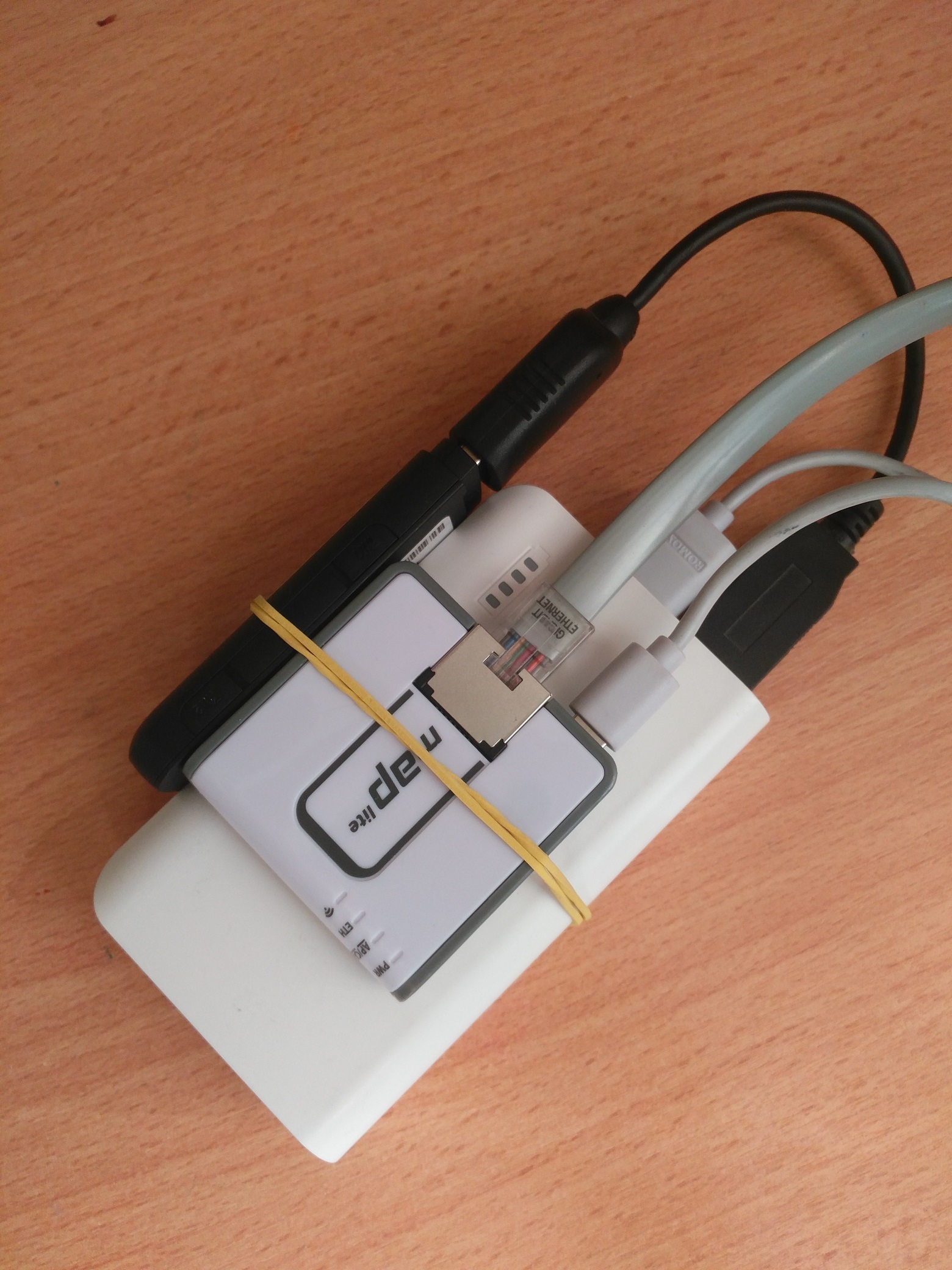

Данный девайс собрал в следующую сборку.

Сборка

Mikrotik mAP lite - 34
Mikrotik mAP lite - 35
Mikrotik mAP lite - 36
Mikrotik mAP lite - 37

Суть следующая. К power bank (Romoss solo 3 PH30 6000mAh) подключил роутер и модем с 4G и Wi-Fi — Huawei E8372 (МТС 8211F). Роутер цепляется по Ethernet, если он не подключен, то к определенным Wi-Fi сетям, если их не находит то к модему. Далее L2TP/IPsec VPN до домашнего сервера к SoftEther. Настроен Web-Proxy на перенаправление на домашний прокси. Сейчас обкатываю скрипты и по завершению оформлю в новой статье, если это интересно.

Хотелки:

  • USB. Отдельным портом. Судя по корпусу об этом производитель тоже думает. Можно было бы подключить модем напрямую.
  • 802.11ac
  • Beep — он реально нужен
  • Управление светодиодами как в mAP 2n

Еще один порт Ethernet и питание по нему других устройств, но это уже приведет к увеличению размеров, что не хочется.
Вот такую штуку я приобрел.
