Аварийный пуск «Великого похода-5»

в 3:58, , рубрики: cz-5, аварии, китайские ракеты-носители, космонавтика, Научно-популярное, ракеты-носители, УКП

В 11:23 UTC воскресенья состоялся второй пуск ракеты «Великий поход-5» с телекоммуникационным спутником «Шицзянь-18». Спустя некоторое время в трансляции появились странности, затем ее прервали, а пуск объявили неудачным. Что же случилось?

Аварийный пуск «Великого похода-5» - 1

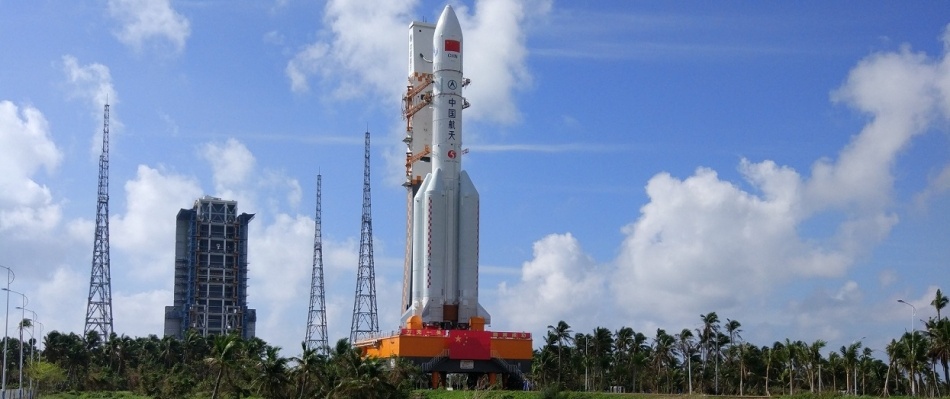

Ракета «Великий поход-5», фото 9ifly.cn

Факты и расследование

Пуск можно было отслеживать по нескольким трансляциям. При этом в разное время на разных каналах показывали картинку с разных камер.

Первый стрим:

Второй (старт в 54:00):

Визуально ракета стартовала нормально, и полет проходил вроде бы без проблем. Но те, кто следил за пуском, заметили, что разделение второй и третьей ступеней произошло примерно на 100 секунд позже, чем было запланировано. А третья ступень завершила работу на 788 секунде вместо 753 по плану, то есть на семьдесят секунд раньше, если учитывать задержку. Само по себе это не обязательно означало потерю спутника — известны случаи успешных миссий даже с отказом двигателя. Но сообщения об отделении спутника от третьей ступени все не появлялись, стримы завершались, и спустя примерно полчаса появилось сообщение о неудаче миссии.

Какую информацию можно получить из кадров ЦУПа и камер, стоявших на ракете?

Аварийный пуск «Великого похода-5» - 2

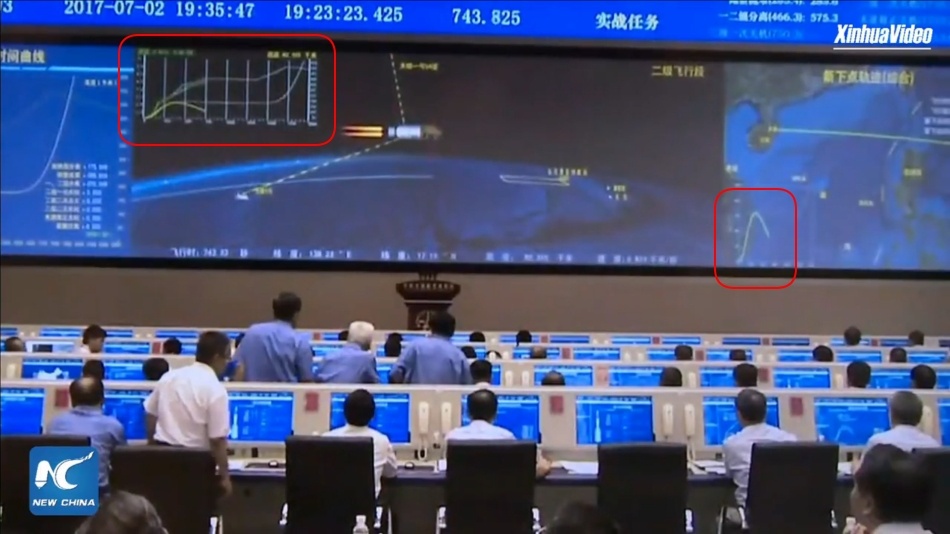

Любопытная картинка видна в ЦУПе. На центральном экране отображаются графики, очевидно, скорости и высоты полета. В нормальном полете реальные данные будут близки к расчетным, но тут мы видим, что верхняя линия двоится (то есть там есть заметные расхождения), а линия внизу отклоняется от расчетной все больше и больше.

Аварийный пуск «Великого похода-5» - 3

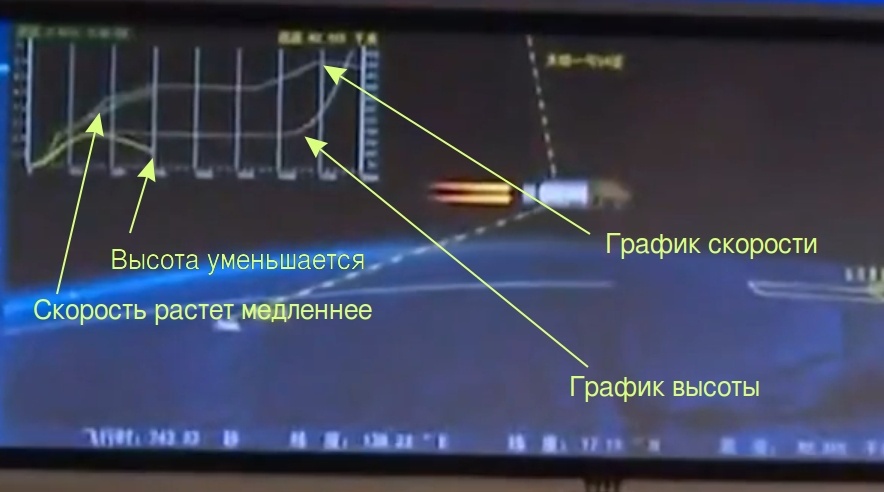

Верхняя линия должна быть графиком скорости. Это заметно по характерным, похожим на параболу, участкам в левой части графика, когда ракета, расходуя топливо, становится все легче и разгоняется все быстрее. Также в правой части графика значение величины увеличивается, и затем начинает уменьшаться, потому что связка ступени и спутника должна отправиться на геопереходную орбиту с высоким апоцентром, набрать скорость в перицентре и начать терять ее с увеличением высоты.

Нижняя линия должна быть графиком высоты, потому что длинный плоский участок — это стабильная высота на промежуточной низкой орбите, а увеличение значения в правой части графика должно означать увеличение высоты при движении по геопереходной орбите.

Из разночтений фактических и расчетных величин несложно сделать вывод — на участке работы второй ступени скорость почему-то начала расти медленнее, а на участке работы третьей ступени высота в какой-то момент стала уменьшаться. Третьей ступени не хватило тяговооруженности, чтобы выйти на опорную орбиту, и спустя несколько минут она вместе со спутником вошла обратно в атмосферу и сгорела там.

Можно ли попытаться определить, почему это произошло? На ракете стояли бортовые камеры, и, похоже, что симптомы аварии попали в кадр. На первом видео можно увидеть вот такую картину:

Аварийный пуск «Великого похода-5» - 4

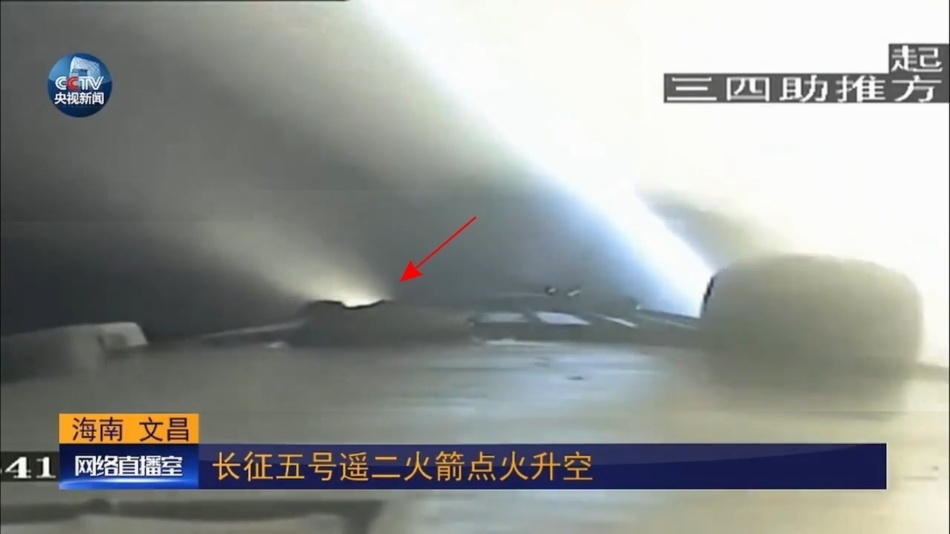

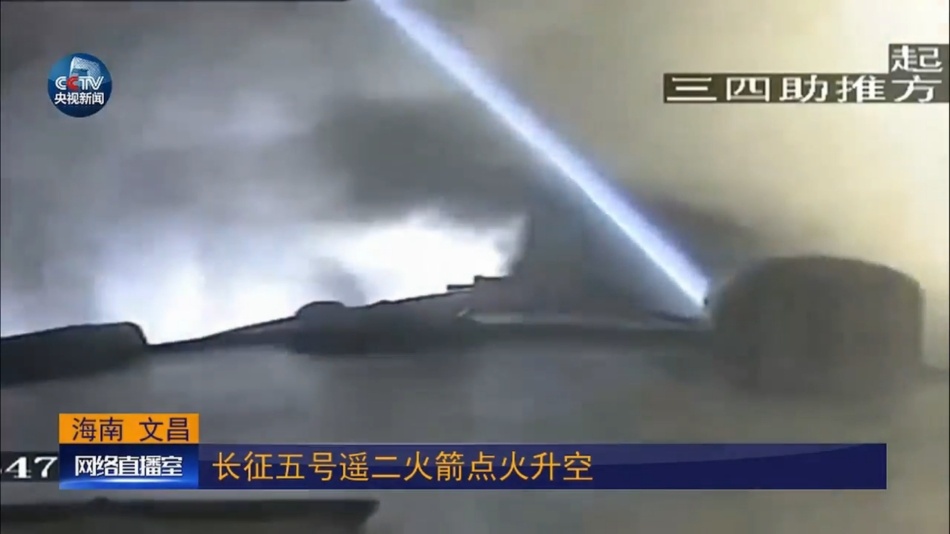

На участке работы второй ступени заметен некий выхлоп. Скорее всего, это нормальная работа двигателя — водородный YF-77 сделан по открытой схеме, и дренаж газогенератора могут просто сбрасывать в сторону. Но на 347 секунде полета (10:49 первого видео) характер выхлопа меняется на неровные белые облака.

Аварийный пуск «Великого похода-5» - 5

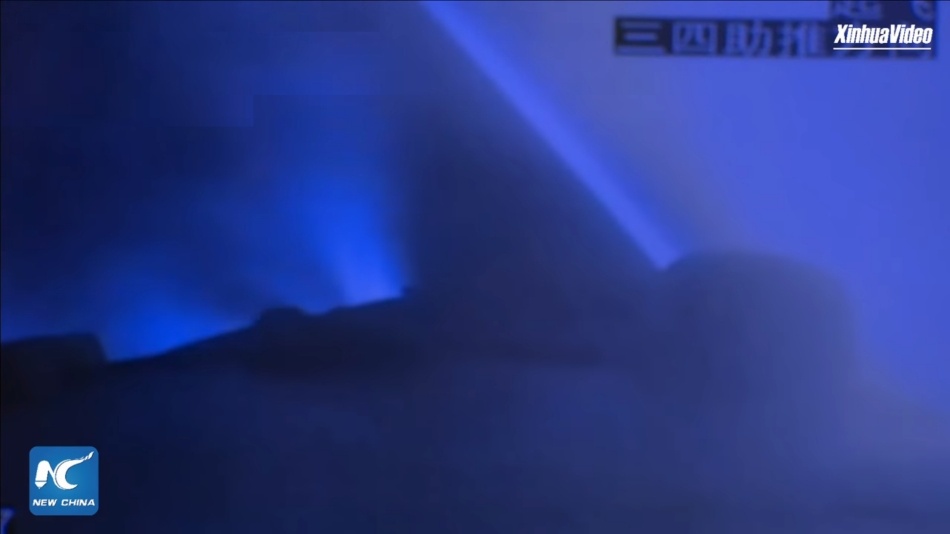

На втором видео в районе 347 секунды показывают крупным планом какую-то деталь ракеты, из которой равномерно что-то стравливается, и никаких изменений не видно. Но уже после происшествия дается картинка, скорее всего с той же камеры, что и в первом видео, это заметно по тем же выступам на корпусе в кадре. И характер дренажа изменился.

Аварийный пуск «Великого похода-5» - 6

Также можно отметить, что на втором видео наблюдаются довольно заметные изменения положения горизонта. В нормальном полете на этом участке ракете нет необходимости выполнять резкие маневры, так что, возможно, система управления пыталась парировать асимметрию тяги. Ну и, наконец, после отделения третьей ступени ее двигатели начинают достаточно заметно шевелиться, это вполне может быть исправление неверного по мнению системы управления положения ракеты.

Удивительно, но информации на видео вполне хватает, чтобы выделить основную версию аварии — потеря тяги (скорее всего разрушение) одного из двигателей YF-77 в районе 347 секунды. А после того, как на форуме NasaSpaceFlight появляется слух, что в районе 350 секунды пропало давление в камере сгорания одного из двигателей, эта версия становится еще более вероятной.

Последствия и размышления

Кроме непосредственных убытков, связанных с потерей спутника, авария «Великого похода-5» скорее всего приведет к переносу запуска лунного аппарата «Чанъэ-5», который должен был лететь на ракете этого типа в конце 2017 года. Авария ракеты-носителя обычно приводит к перерыву в полетах как минимум в полгода — нужно точно установить причину, принять меры по ее устранению и проверить их правильность на испытаниях.

Также стоит отметить, что это уже вторая авария китайской космонавтики в 2017 году — 15 июня из-за аварии третьей ступени ракеты «Великий поход-3B» на неверной орбите оказался телекоммуникационный спутник Chinasat-9A.

Небольшой ликбез

«Великий поход-5», она же CZ-5 — вторая по грузоподъемности из существующих ракет-носителей. На низкую орбиту она может вывести 25 тонн, а на геопереходную — 14, и по обоим параметрам уступает только американской Delta-IV Heavy. CZ-5 относится к новому семейству китайских экологически чистых ракет-носителей, и совершила первый полет 3 ноября 2016 года.

Аварийный пуск «Великого похода-5» - 7

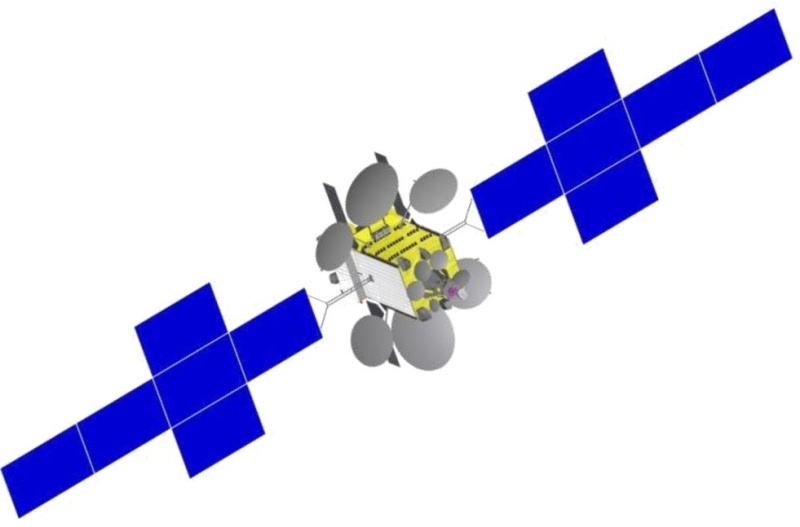

Полезной нагрузкой в этом пуске был геостационарный спутник связи «Шицзянь-18». Он должен был стать первым спутником новой платформы DFH-5, имел рекордную массу более 7 тонн (в некоторых источниках упоминаются аж 7,6 тонн) и должен был обеспечивать связь со скоростью примерно 70 гигабит в секунду.

Автор: lozga
