История космического туалета

История космического туалета - 1
В один прекрасный день у тебя в доме начинается капитальный ремонт систем водоснабжения и водоотведения. Рабочие снимают старые стояки подачи воды и канализации, и на несколько дней ты становишься чуть-чуть космонавтом — обтирание влажными салфетками вместо душа, ёмкости питьевой, технической и отработанной технической воды, ассенизационная ёмкость с хлоркой от запаха и прочие неудобства. К счастью, более чем полувековая история космических полётов хранит достаточно историй для отвлечения и поднятия настроения. В самом деле, любой ремонт меркнет перед неудобствами, выпавшими на долю, например, Фрэнка Бормана и Джима Лоувелла на «Джемини-VII».

Несовершенство человека

Первые туалетные проблемы появились уже в самом начале космических полётов. 5 мая 1961 года. Астронавт Алан Шепард должен стать первым американцем в космосе. По плану суборбитальный полёт должен продлиться всего пятнадцать минут, поэтому никто из инженеров не стал задумываться о человеческих потребностях. Однако, из-за проблем с погодой и техникой старт задерживался, и в какой-то момент Алан, просидевший в кабине уже больше четырёх часов (а в скафандре больше восьми), сообщил по радио, что ему категорически необходимо сходить по малой нужде. Перед ЦУПом возникла совершенно реальная проблема — попытка помочиться в скафандр могла привести к отказу датчиков телеметрии, проблемам с системой терморегуляции скафандра, в самом худшем (пусть и маловероятном) случае — к короткому замыканию. Альтернативой была бы только отмена полёта — подать башню обслуживания на пару минут, сходить в туалет и вернуться в кабину не было никакой технической возможности. А, учитывая публичность запуска, представьте себе заголовки газет, если бы полёт отменили по такой причине. Решили рискнуть — Шепарду разрешили справить нужду в блестящий гламурный скафандр. Аварии не произошло, и обратный отсчёт продолжили. К чести Алана Шепарда, он отнесся к ситуации с юмором и пошутил, что вот теперь-то он является «мокрой спиной» (жаргонное обозначение нелегальных мексиканских мигрантов, переплывавших Рио-Гранде). Полёт прошёл успешно, но все-таки при просмотре кадров торжественной встречи на авианосце [1] немного забавно знать, что спина-то у Шепарда мокрая…

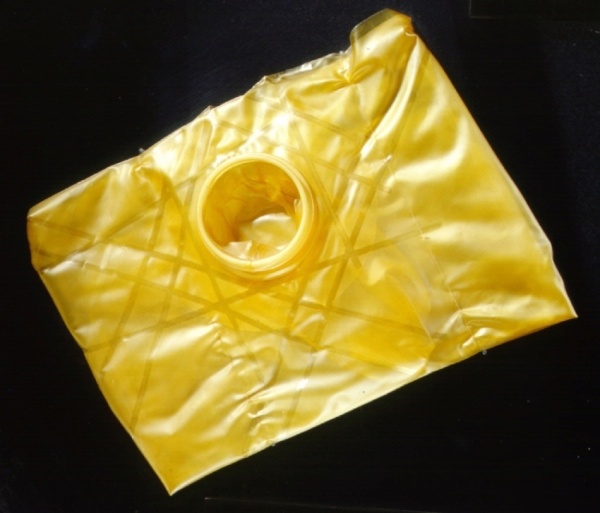

На второго американского астронавта Гаса Гриссома надели [2] двухслойное трико, чтобы моча содержалась между слоями. Решение было неудачным, и уже к первому орбитальному полёту Джона Гленна был разработан простой мочеприемник (UCD — Urine Collection Device) из презерватива, трубки и емкости для мочи:

История космического туалета - 2

К последнему полёту корабля «Меркурий» систему немного изменили. Мочеприёмник на скафандре дополнили стационарной ёмкостью. Астронавт должен был ручным насосом перекачивать мочу из ёмкости на скафандре в стационарную. Шепард, провожавший в полёт Купера, подшутил над ним, положив в кабину вантуз. Шутка оказалась пророческой — насос работал плохо, шланги протекали, в кабине летали шарики мочи. Как минимум, часть коротких замыканий на последних витках полёта устроила протекающая ассенизационная система, серьезно осложнив полёт.
А для большой нужды в кораблях «Меркурий» не было ничего — астронавты за три дня до полёта переходили на специальную диету, сокращающую объем каловых масс. В случае задержки полёта (а такое было регулярно), диета продлевалась.

Советское значит отличное

Корабли «Восток» проектировались для многосуточных полётов, поэтому вопросы космического туалета были решены заранее, и даже Гагарин отправлялся в 108-минутный полёт с полностью комплектным туалетом, которого хватило бы на несколько дней. Конструкция позволяла справлять большую и малую надобности и была сравнительно простой:

История космического туалета - 3

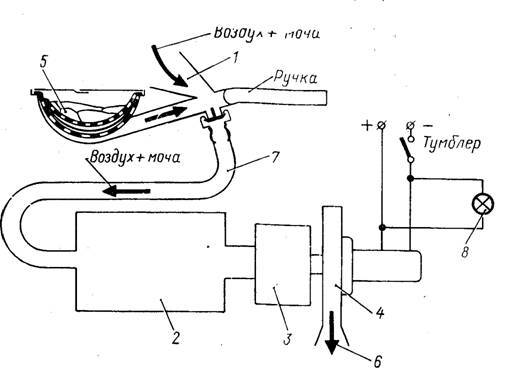

1 – приемник; 2 – сборник урины; 3 – воздушный фильтр; 4 – вентилятор;5 – сборник каловых масс; 6 – выход чистого воздуха; 7 – гибкий шланг; 8 – сигнальная лампа.

Вентилятор создавал поток воздуха, который, как пылесос, втягивал отходы и не давал им разлететься по кораблю. Жидкие фракции по трубе попадали в сборник урины, где фиксировались в губчатом материале. Твердые фракции задерживались в сборнике каловых масс в сменном пакете. Затем пакет закрывался и убирался в отсек для отходов. Воздушный фильтр обеспечивал очистку воздуха от неприятного запаха. Большим достоинством туалета была пригодность как для мужчин, так и для женщин, что обеспечивали сменные насадки:

История космического туалета - 4

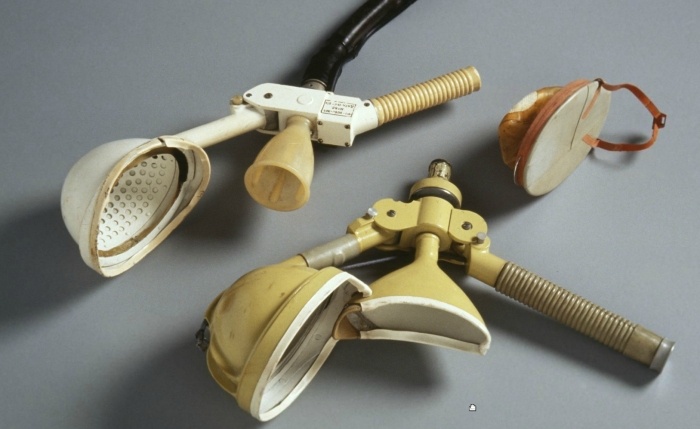

Сверху мужская насадка, снизу женская

Первым космонавтом, сходившим в космосе по-большому, стал Валерий Быковский на «Востоке-5», и это не произошло без курьёза. Доклад Быковского на земле услышали как «был космический стук», очень сильно перепугались и даже собрали рабочую группу для расчётов массы метеорита, с которым мог бы столкнуться Быковский, чтобы услышать стук. Но через виток, на следующем сеансе связи, ситуация разрешилась ко всеобщему облегчению.

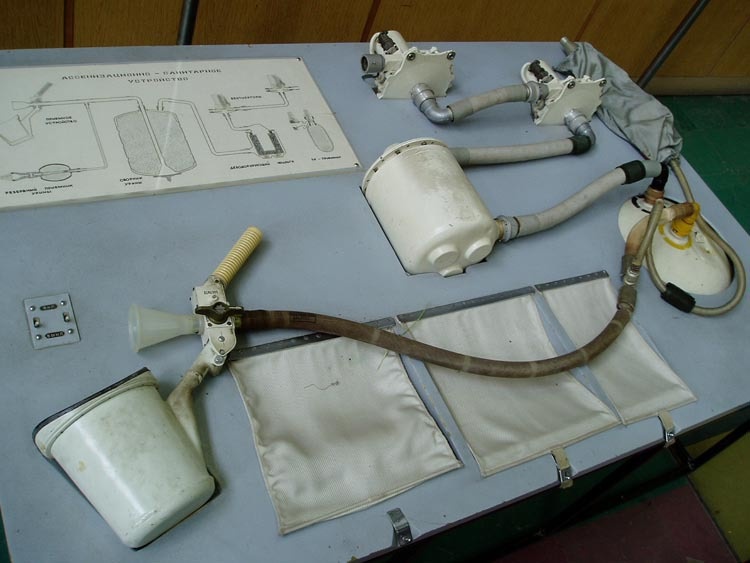

Конструкция оказалась настолько удачной, что не претерпела принципиальных изменений уже больше полувека. На современных «Союзах» стоит почти такой же туалет, отличающийся только формой отсека каловых масс:

История космического туалета - 5

Здесь можно посмотреть на демонстрацию работы туалета в невесомости («Союз ТМА-14», 2009 год):

Туалеты советских космических станций и МКС работают на том же принципе пылесоса и отличаются только полноценным сиденьем и более сложной системой обработки жидких отходов. Губчатый наполнитель имеет сравнительно небольшой ресурс, поэтому на орбитальных станциях жидкие отходы идут в специальные баки (которые затем загружаются вместе с прочим мусором в грузовой корабль «Прогресс» и сгорают с ним в атмосфере) или в систему регенерации, которая получает из мочи питьевую воду или кислород для дыхания.
На МКС два туалета отечественного производства:

История космического туалета - 6

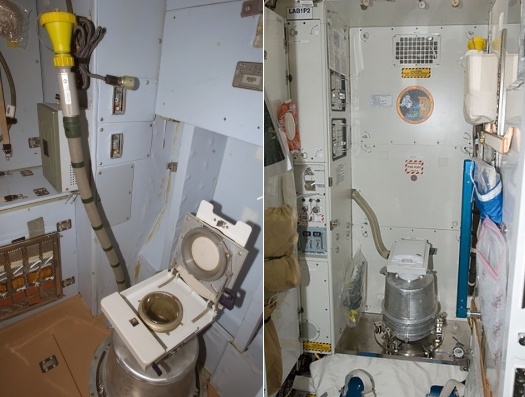

Слева туалет в модуле «Звезда», справа — в модуле Destiny

Видео из фильма «Космическая одиссея, век XXI» (туалет с 4:30):

Туалеты иногда ломаются (как и любая другая техника) и попадают в новости, но на самом деле это весьма надежные и удобные устройства.

Две недели в мусорном баке

В отличие от конструкторов СССР/России, американская конструкторская мысль в ассенизационных вопросах прошла долгую и трудную дорогу и, несмотря на все старания, создавала сложные, неудобные и неприятные устройства. Корабли «Джемини» должны были летать долго, до двух недель, и тут уже эрзацами в виде UCD было не обойтись. Собственно говоря, UCD никуда не делись и использовались на «Джемини», «Аполлонах» и «Спейс Шаттлах» на старте. Астронавты-мужчины проходили процедуру подбора презерватива к UCD (рекомендую почитать Майка Маллейна «Верхом на ракетах», он её очень красочно описывает) и могли выбирать, стартовать с UCD или памперсом (Маллейн советует выбирать UCD, памперс неудобнее). Однако уже на орбите надо было использовать какой-то более долговременный туалет.

История космического туалета - 7
UCD времён «Джемини»

Первоначальная конструкция требовала, чтобы астронавт мочился в мочеприемник, одновременно вручную создавая тягу, растягивая гармошку приемного устройства:

История космического туалета - 8

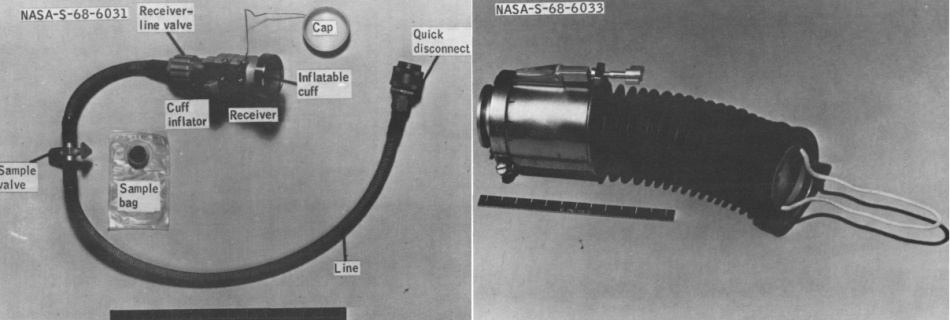

Слева мочеприемник, справа гармошка приемного устройства

Идея оказалась никуда не годной. Во-первых, тянуть гармошку самостоятельно было нереально, требовалась помощь второго астронавта. Во-вторых, система часто выбрасывала мочу вместо всасывания — гармошка не вентилятор, одного неосторожного движения было достаточно для создания избыточного давления, а не разрежения.

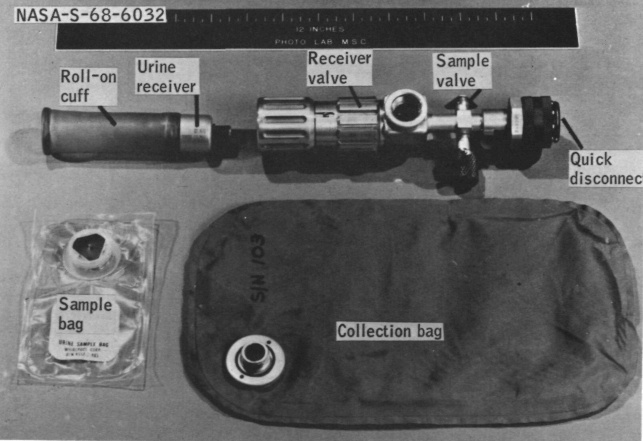

Начиная с «Джемини-V» систему изменили — мочеприемник сделали плотно прилегающим и надевающимся как презерватив. В шланг добавили обратный клапан, защищающий от выбросов мочи, и заменили приемное устройство на простую мягкую ёмкость:

История космического туалета - 9

В таком виде система была более-менее пригодна для использования. Начиная с «Джемини» моча (кроме небольших пакетов для последующего медицинского анализа) не хранилась на борту, а сбрасывалась через специальный клапан с подогревом (жидкость в вакууме мгновенно испаряется и превращается в лёд, без подогрева клапан бы забило). По рассказам астронавтов, одно из самых красивых зрелищ в космосе — сброс мочи на закате. Урина превращалась в лёд и красиво разлеталась ледяным облаком. В принципе, вместо мочи подошла бы любая другая жидкость, но обычную воду, например, за борт не сбрасывали.

С твердыми отходами ситуация была гораздо, гораздо хуже. Для них в NASA придумали специальные пакеты:

История космического туалета - 10

Пакет имел клейкую горловину и должен был приклеиваться к ягодицам вокруг ануса. После дефекации нужно было просунуть пальцы в специальный мешочек, отделить фекалии от тела и протолкнуть их дальше в мешок, чтобы не вылетели. Затем необходимо было разорвать пакет с дезинфицирующим средством, поместить его в большой пакет с фекалиями и перемешать — это было необходимо для того, чтобы убить бактерии и не допустить газообразования в пакете. Потом наступала очередь туалетной бумаги и влажных салфеток, и, наконец, надо было поместить всё это в ещё один пакет и упаковать в контейнер для мусора.
В целом идея оказалась по-настоящему жуткой. Клей на горловине вырывал волосы на коже, фекалии вылетали из пакета, чтобы сходить в туалет требовалось порядка 45 минут, и не было никакой возможности не заполнить кабину неприятными запахами.

В программе «Джемини» было два длительных полёта — «Джемини-V» (почти 8 дней) и «Джемини-VII» (две недели). Оба полёта потребовали недюжинной силы воли от астронавтов. Хуже всего пришлось Френку Борману и Джиму Лоувеллу на «Джемини-VII». Уже спустя неделю кабина заполнилась вонью мочи (не всё можно было вытереть) и немытых тел (не было ни сменной одежды, ни возможности помыться). Астронавты терпели как могли — первый раз по-большому сходили только на десятый день. А последние несколько дней стали по-настоящему неприятными. Но в то время это стало большой победой — США обогнали СССР по длительности полётов, и двух недель хватало, чтобы слетать на Луну.

На Луну с мешками для фекалий

Программа «Аполлон» базировалась на ассенизационных наработках «Джемини». Жидкие отходы собирались в такие же надевающиеся приёмники с ёмкостями и сбросом за борт. На каждого астронавта хранился запас в 10 сменных манжет для мочеприемника.

История космического туалета - 11

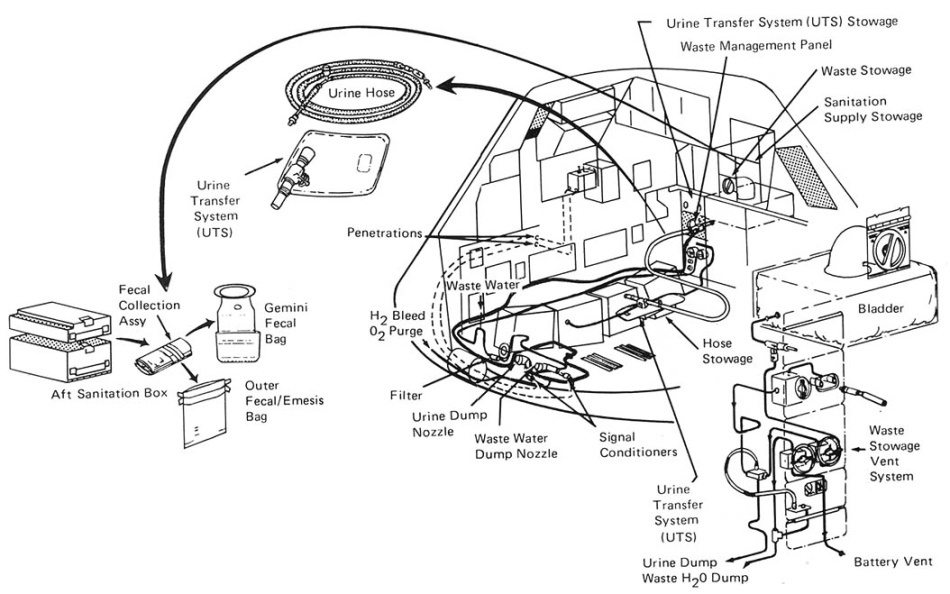

И с большой нуждой было всё так же плохо — мешки для фекалий остались практически неизменными:

История космического туалета - 12

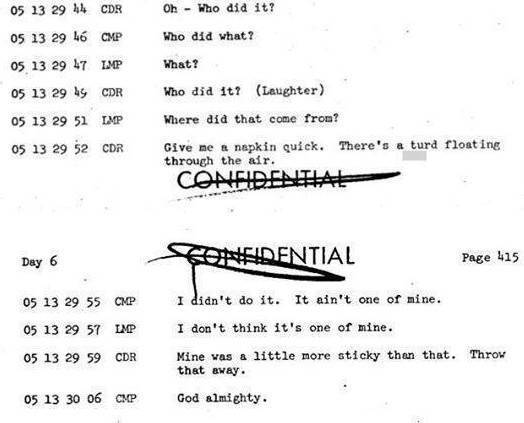

Расшифровки переговоров астронавтов регулярно содержат обсуждения «чья это какашка летает по кабине»:

История космического туалета - 13

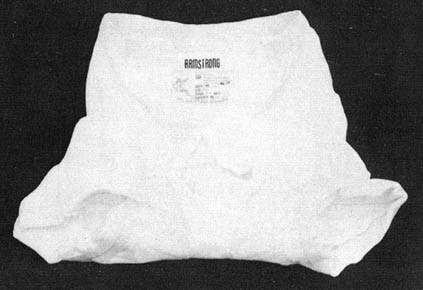

Поскольку программа «Аполлон» была предназначена для высадки на Луну, пришлось добавить системы сбора мочи и кала для скафандров. Мочу собирали в обычный UCD, а для фекалий сделали что-то типа памперса:

История космического туалета - 14

Особенностью американской космической программы был детальный анализ отходов — образцы мочи и кала привозили обратно на Землю, и, по слухам, они до сих пор хранятся где-то в холодильниках NASA.

Гигантский скачок вперед «Скайлэба»

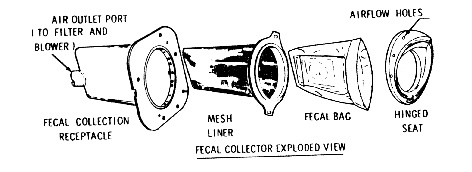

Только на станции «Скайлэб» американцы приблизились к советскому уровню туалетного комфорта. В ассенизационной системе наконец-то появился вентилятор. Правда, вместо воронки мочеприемника использовались такие же манжеты, как и на «Аполлоне», но, по крайней мере, вентилятор надежно создавал разрежение для всасывания мочи. Зато в деле сбора твердых отходов появился туалет со сменными мешками:

История космического туалета - 15

История космического туалета - 16

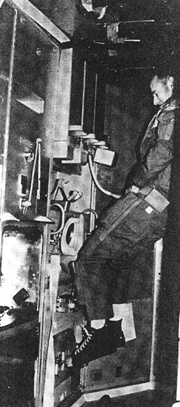

На уровне колена виден приемник для твердых отходов

И откат назад шаттла

А вот с туалетом для Спейс Шаттла получился инженерный конфуз. Исходная идея была замечательная — давайте сделаем туалет, в котором потоки воздуха будут сами помещать фекалии в приемное устройство без участия астронавта. Однако добиться надежной работы не удалось — фекалии постоянно задевали стенки тоннеля, и астронавтам приходилось постоянно его чистить. Система упаковки фекалий работала недостаточно надежно, туалет достаточно регулярно выходил из строя. Также, для пользования туалетом приходилось проходить специальную подготовку. На тренажере в тоннеле стояла камера с подсветкой. Перед лицом астронавта стоял монитор с прицелом. Тренировка заключалась в том, чтобы поместить свой анус в центр прицела и запомнить положение тела, чтобы уже в невесомости фекалии начинали свой путь максимально близко к центру тоннеля. Относительно предыдущих американских космических туалетов система была прогрессивной, вентилятор и сменные насадки позволяли пользоваться туалетом и мужчинам и женщинам. Но туалет получился слишком сложным и недостаточно надежным. По воспоминаниям астронавта Майка Маллейна перед пользованием туалетом лучше всего было полностью раздеться. Утечки мочи и улетающие фекалии были не таким уж редким делом. Маллейн вспоминает одну достаточно неаппетитную шутку, которую устроил его коллега-астронавт. Он взял сосиску с обеда, спрятал её в кармане и пошёл в туалет. Выждав некоторое время, он выбросил сосиску в общий отсек и стал за ней гоняться с салфеткой (астронавты как могли уворачивались, не узнав сосиску в летающем предмете), а догнав, съел…

История космического туалета - 17

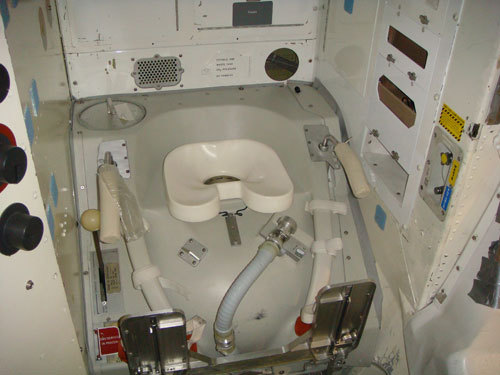

Туалет Спейс Шаттла. На переднем плане гибкий шланг мочеприемника

Видео тренажерной туалета Спейс Шаттла. В фильме участвует Майк Массимино, который «летал» на МКС с Говардом в «Теории Большого взрыва»:

Невысокая надежность туалета шаттла означала, что там всегда ждали своего часа пакеты для фекалий времен «Аполлона». И остается только надеяться, что эти неприятные ассенизационные архаизмы совсем сошли со сцены и не отправятся в космос на «Орионах» и других новых американских кораблях.
