Фото дня: процессор AMD Zen и разъем AM4

в 5:30, , рубрики: Новости, метки:


В сети появились изображения процессора AMD Zen и разъема AM4, в который он будет устанавливаться.

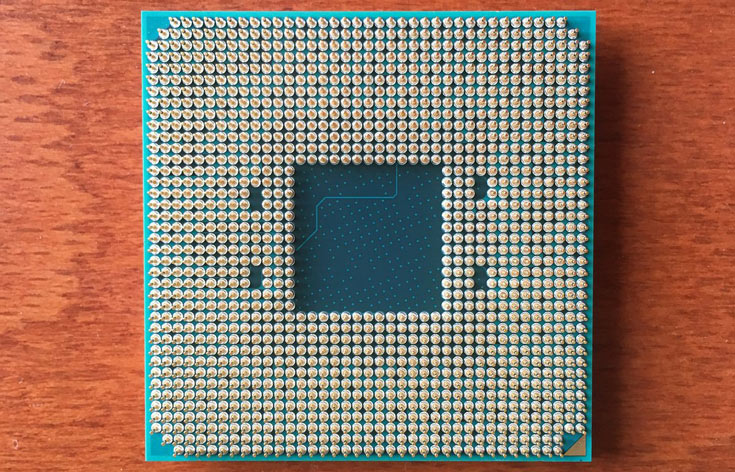

Разъем AM4 рассчитан на микросхемы в корпусе PGA 1331

Корпус процессора имеет привычный для продукции AMD тип Pin Grid Array (PGA) с 1331 контактом. В гнездо AM4 можно будет установить CPU Summit Ridge или APU Bristol Ridge. Другими словами, оно будет более универсальным по сравнению с сегодняшними разъемами, образующими линейки AM и FM.

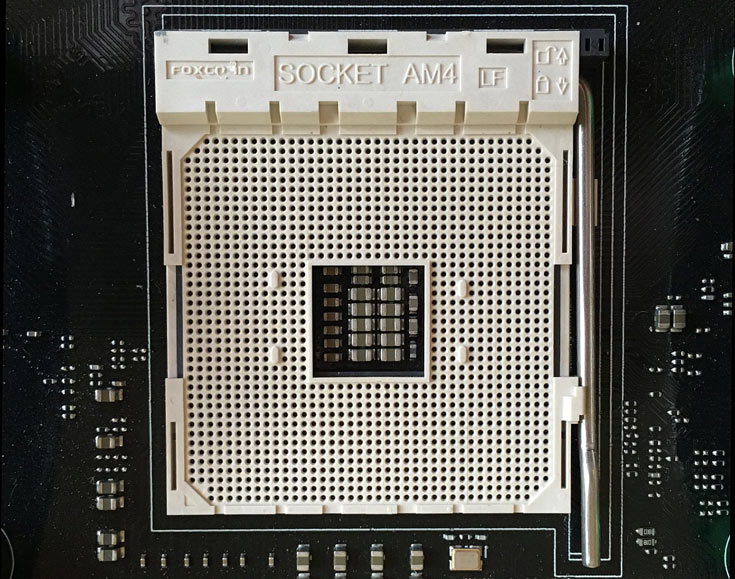

Разъем AM4 рассчитан на микросхемы в корпусе PGA 1331

Разъем AM4 имеет примерно в 1,4 раза больше контактов, чем AM3+. Это позволило вывести сигналы интерфейсов PCIe 3.0, USB3 и 3.1, двухканального контроллера памяти DDR4 (поддерживается подключение до четырех модулей, работающих на эффективной частоте до 3200 МГц). В зависимости от набора системной логики число линий PCIe может достигать 24. Разъем позволяет использовать SATA Express и NVMe. Механизм защелки позаимствован у предыдущих разъемов. И на плате разъем занимает такой же участок, как его предшественники: 40 х 40 мм. К сожалению, из-за увеличения числа дорожек, подходящих к разъему, отверстия для установки систем охлаждения пришлось перенести. Это значит, что для установки существующих охладителей понадобятся новые крепления. Впрочем, компания Noctua и некоторые другие производители систем охлаждения уже пообещали бесплатно предоставить пользователям их продукции такие крепления.

Платы с разъемами AM4 уже отгружаются по каналам OEM. В розничной торговле они начнут появляться в октябре.

Источник: WCCFtech.com
