Фото дня: анатомия 3D-карты ASUS ROG ARES II

в 3:30, , рубрики: Новости, метки:

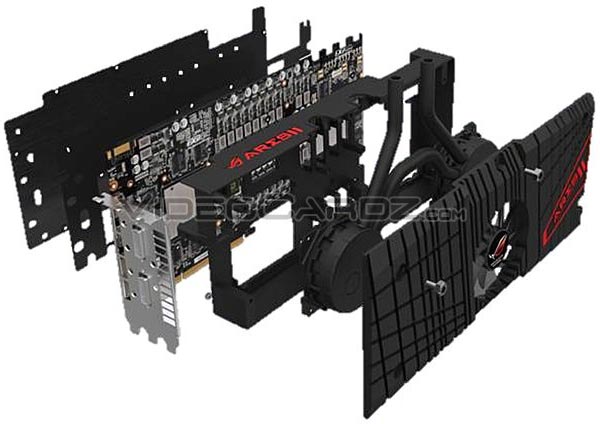

Печатная плата двухпроцессорной 3D-карты ASUS ROG ARES II, которую производитель называет самой быстрой в мире видеокартой, полностью скрыта под кожухом системы охлаждения. Из описания карты известно, что там можно обнаружить два GPU AMD Radeon HD 7970 GHz Edition (Tahiti XT2), 6 ГБ памяти GDDR5 и 20-фазную подсистему питания. Увидеть все эти компоненты позволяют изображения, опубликованные источником. Первое дает представление, как устроена 3D-карта.

Фото дня: анатомия 3D-карты ASUS ROG ARES II

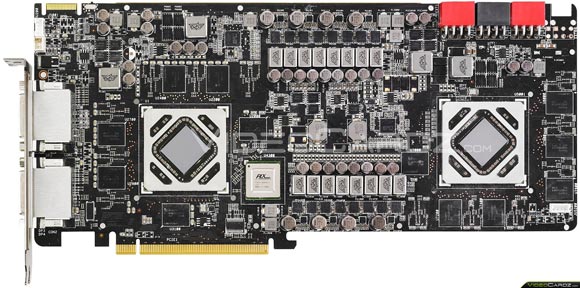

В частности, видны водоблоки, отводящие тепло от GPU. Они включены последовательно, так что первым свое тепло охлаждающей жидкости отдает процессор, расположенный ближе к монтажной планке. Задача 80-миллиметрового вентилятора — охлаждение остальных компонентов, в первую очередь, регуляторов напряжения и микросхем памяти. Второе изображение позволяет изучить компоновку элементов на плате.

Хорошо видны GPU Tahiti XT2, обрамленные микросхемами памяти производства SK Hynix, компоненты подсистемы питания и часто встречающаяся на системных платах на чипсете Z77 микросхема PLX PEX8747. Она выполняет функции моста PCI Express, позволяя подключить два GPU к одному слоту. В правом верхнем углу печатнйо платы — три восьмиштырьковых разъема дополнительного питания.

Фото дня: анатомия 3D-карты ASUS ROG ARES II

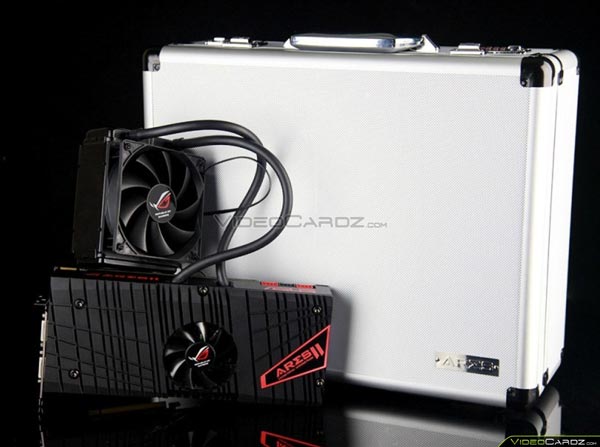

Карта выпущена ограниченной партией из 1000 штук. Каждый экземпляр упаковывается в алюминиевый кейс.

Источник: VideoCardz.com
