Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

Весной этого года мы тестировали только-только вышедший корпус компании NZXT модели H700i с адаптивной системой шумоподавления. Как известно, всего в серию новых корпусов с литерой H входит восемь моделей разных форм-факторов и расцветок. Поскольку с флагманским корпусом мы уже познакомились, то сегодня решили проверить самую младшую и компактную модель, NZXT H200i.

Она предназначена для материнских плат формата mini-ITX, но при этом готова вместить не только высокие башенные кулеры и длинные видеокарты, но и систему жидкостного охлаждения с 240-мм радиатором. Как ей это удаётся и какие ещё особенности есть у данной модели корпуса NZXT, мы с вами сегодня и выясним.

⇡#Технические характеристики

Название модели NZXT H200i (CA-H200W-WB)
Тип корпуса Mini-ITX
Размеры (В × Ш × Д), мм 349 × 210 × 372
Вес, кг 6,0
Боковая панель Закалённое стекло
Цвет Чёрный, белый с чёрным, красный с чёрным и синий с чёрным
Материалы Оцинкованная сталь холодного проката с гальваническим покрытием (SECC) 0,8 мм и закалённое стекло 4 мм
Штатная система охлаждения Задний вентилятор (выдув): 120 × 120 × 25 мм, 1 шт. (модель Aer F120, 1200(±200) об/мин, 50.42 CFM, 28 дБА).
Верхний вентилятор (выдув): 120 × 120 × 25 мм, 1 шт. (модель Aer F120, 1200(±200) об/мин, 50.42 CFM, 28 дБА).
Отсеки для накопителей 1 × 3,5’’
3+1 × 2,5’’
Слоты расширения, шт. 2
Совместимость с материнскими платами 6,7” × 6,7” (Mini ITX)
Порты вводы/вывода USB 3.1 Gen1 × 2, HD Audio x 1
Поддержка блоков питания Любой PS2-совместимый блок питания
Максимальная длина блока питания, мм 311
Максимальная высота кулера, мм 165
Максимальная длина видеокарт, мм 325
Пылевые фильтры, шт. 3 (передний, нижний и верхний)
Возможность установки вентиляторов Передняя панель:
– 2 × 120 мм или 2 × 140 мм.
Верхняя панель:
– 1 × 120 мм.
Задняя панель:
– 1 × 120 мм.
Основание:
– не предусмотрено.
Обратная боковая панель:
– не предусмотрено.
Возможность установки радиаторов Передняя панель:
– от 120 мм до 240 мм (push/pull общей толщиной до 85 мм).
Верхняя панель:
– 120 мм.
Задняя панель:
– 120 мм.
Основание:
– не предусмотрено.
Дополнительно (особенности) – система адаптивного шумоподавления;
– управление RGB-подсветкой и вентиляторами;
– программное обеспечение CAM;
– оригинальная система прокладки кабелей.
Гарантия производителя, лет 2
Страна производства Китай
Рекомендованная, 139,99

⇡#Упаковка и комплектация

Корпус NZXT H200i упакован очень надёжно. Внешней оболочкой служит обычная картонная коробка с небольшой наклейкой, по которой можно узнать модель корпуса и его расцветку. Напомним, что в гамме корпусов NZXT с литерой H четыре расцветки: полностью чёрная, белая с черным, а также чёрная с синим или с красным. Нам на тестирование достался второй вариант.

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

Внутри данной коробки находится ещё одна – теперь уже из цветного картона, с изображением корпуса на боковых сторонах.

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

Торцы коробки отведены под описание особенностей устройства и фирменного программного обеспечения CAM, а также под технические характеристики корпуса.

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

Внутри двух картонных коробок корпус зафиксирован пластиковыми «скорлупами» и дополнительно запечатан в полиэтиленовый пакет.

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

Иными словами, потенциальным покупателям вряд ли нужно беспокоиться за сохранность NZXT H200i во время пересылки, даже несмотря на наличие в корпусе закалённого стекла.

Вместе с корпусом поставляются пять пакетиков с винтами разных типов, пластиковые стяжки для кабелей, а также инструкция по сборке и эксплуатации.

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

Рекомендованная стоимость NZXT H200i составляет 140 долларов США без одного цента, а в России его можно купить по цене от девяти с половиной тысяч рублей. Существует более доступная модель H200 (без «i» и, соответственно, интеллектуальной системы управления вентиляторами), которая стоит на 35 долларов США меньше. В России она продаётся за 6-6,5 тысяч рублей. Добавим, что все корпуса компании NZXT выпускаются в Китае и сопровождаются двухлетней гарантией.

⇡#Дизайн и габариты

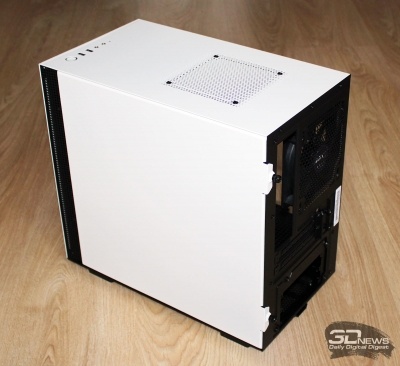

NZXT H200i выполнен в духе минимализма. И мы имеем в виду не столько формат mini-ITX, к которому относится данная модель корпуса, сколько дизайн новинки. По сути, корпус представляет собой строгий прямоугольный параллелепипед без выделяющихся деталей и каких-то дизайнерских изысков. Единственное, что хоть как-то освежает этот кейс, – боковая стенка из закалённого стекла, через которую видны компоненты системного блока.

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

Но в этом и заключается изюминка стиля NZXT H200i: простота — это изящество. Внешний вид нового корпуса не делает его скучным или даже унылым — напротив, H200i выглядит очень аккуратно и привлекательно, а в белом оформлении ещё и практично.

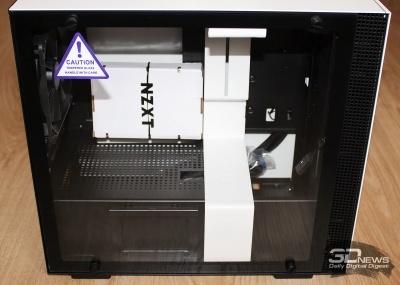

Как и в старших моделях NZXT H, маленький H200i построен с использованием оцинкованной стали холодного проката с гальваническим покрытием (SECC), толщина которой варьируется от 0,6 до 0,8 мм, и уже упомянутого нами закалённого стекла толщиной около 4 мм. Высота корпуса составляет 394 мм, длина равна всего 372 мм, а ширина – 210 мм.

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

Масса пустого NZXT H200i – всего 6 кг.

Если основная боковая стенка корпуса выполнена из закалённого стекла, то противоположная – из стали, она полностью глухая.

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

На её внутренней поверхности нет никаких звукоизоляционных материалов.

Такая же и передняя панель корпуса, разве что внизу на ней указано название компании-производителя.

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

Задняя панель скомпонована в классическом стиле, но из-за малой высоты корпуса имеет всего два отсека для слотов расширения, закрытые перфорированными планками. По большому счёту только этот момент отличает заднюю панель NZXT H200i от обычных аналогичных деталей ATX-корпусов.

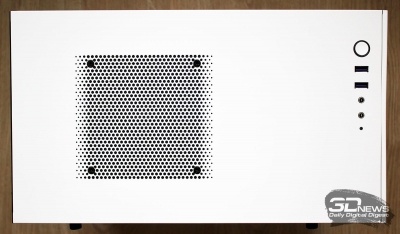

Сверху выделим сетчатую площадку, под которой установлен 120-мм вентилятор, работающий на выдув из корпуса, а снизу, в зоне размещения блока питания, виден пылевой фильтр.

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

Он выполнен из пластиковой сетки и для чистки выдвигается назад, что, как мы с вами знаем, совсем не всегда удобно.

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

Устойчивость NZXT H200i придают четыре ножки высотой 12 мм.

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

На их основании приклеены антискользящие резиновые накладки, способствующие снижению уровня шума.

Органы управления и разъёмы вынесены на переднюю часть верхней панели корпуса.

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

Здесь можно найти индикатор активности накопителей, разъёмы для микрофона и наушников, два USB 3.0 Gen1, а также кнопку включения с подсветкой по своей окружности. Кнопки сброса здесь не предусмотрено.

В завершение внешнего обзора NZXT H200i традиционно выделим высокое качество используемых материалов и идеальную точность подгонки деталей друг к другу. Люфты здесь отсутствуют как класс, а все поверхности материалов тактильно приятны.

⇡#Внутреннее строение

Перед разбором компонентов корпуса NZXT H200i посмотрим на его компоновку по схеме.

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

Передняя панель выполнена из металла, но её внутренняя часть – из прочного пластика, она фиксируется на «тюльпанах».

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

Для её снятия нужно потянуть вперёд нижнюю часть с приличным усилием. За панелью скрывается пылевой фильтр, фиксируемый четырьмя пластиковыми защёлками по бокам.

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

Боковая панель из закалённого стекла фиксируется на резиновых втулках и прижимается к корпусу четырьмя винтами с накатанной головкой. Такие же винты крепят и обратную боковую панель из металла.

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

Посмотрим на NZXT H200i без боковых панелей.

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

Внутри – уже знакомая нам металлическая полоса, закрывающая кабели, которые подключаются к материнской плате. При необходимости её можно снять совсем. Корпус совместим только с материнскими платами формата mini-ITX, поэтому в зоне их крепления места внутри совсем немного. При этом поддерживается установка процессорных кулеров высотой до 165 мм, что для корпусов данного форм-фактора большая редкость.

Как мы уже упоминали выше, для плат расширения, устанавливаемых в материнские платы, в NZXT H200i только два слота, закрытые перфорированными пластинами, которые закреплены винтами с накатанной головкой снаружи корпуса.

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

При этом длина видеокарт, которые можно устанавливать в данный корпус, может достигать 325 мм, что также является выдающимся показателем для mini-ITX формата.

С накопителями формата 2,5-дюйма в H200i всё очень даже неплохо: их можно установить три штуки, разместив один в пластиковой корзине сбоку кожуха блока питания, а ещё два — на пластине с обратной стороны поддона материнской платы.

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

А вот 3,5-дюймовый накопитель в H200i можно установить только один, и он будет закреплён на дне корпуса.

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

Причём здесь не предусмотрено никакой виброразвязки, а значит, шум от этого жёсткого диска ничем не гасится. Отметим, что сюда же можно установить четвёртый накопитель в формате 2,5 дюйма.

Отсек для блока питания отделён от рабочей зоны корпуса перфорированной пластиной. То есть, если учесть наличие фильтра внизу корпуса, блок питания можно установить вентилятором как вверх, так и вниз.

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

Добавим, что его максимальная длина может достигать 311 мм.

Для удобной прокладки кабелей в корпусе предусмотрены пластиковые направляющие с синтетическими стяжками на «липучках».

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

От передней панели корпуса отходят кабели USB 3.0, аудио и коннектор для материнской платы, а от контроллера вентиляторов – кабель питания SATA, коннектор USB 2.0 и разветвитель для подключения трёх дополнительных вентиляторов.

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

⇡#Система охлаждения и возможности оснащения

Штатная система охлаждения в NZXT H200i реализована двумя 120-мм вентиляторами модели Aer F120, установленными на задней и верхней стенках корпуса и сориентированными на выдув из него.

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

Установка в эти же посадочные места 140-мм вентиляторов не предусмотрена. Напомним, что, как и в NZXT H700i, эти вентиляторы имеют оптимизированные девятилопастные крыльчатки с увеличенным воздушным потоком и повышенным статическим давлением. Скорость их вращения регулируется через встроенный в корпус контроллер в автоматическом или ручном режиме, а верхняя граница скорости должна составлять 1200 об/мин при воздушном потоке 50,42 CFM и уровне шума 28 дБА. При этом во время тестирования, по данным мониторинга, эти вентиляторы достигали отметки 1500 об/мин. Отметим, что каждый такой вентилятор стоит 22 доллара США, то есть непосредственно на шасси корпуса ($139,99) приходится менее 96 долларов США стоимости.

В основе каждого такого вентилятора лежит подшипник скольжения с винтовой нарезкой (Rifle Bearing), что указано прямо на статоре.

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

На вдув в корпус вентиляторов не установлено, но по бокам у передней панели NZXT H200i имеются сетчатые вставки, через которые воздушный поток и поступает вовнутрь корпуса.

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

Управление скоростью вентиляторов производится с помощью специального контроллера, установленного на обратную сторону перегородки корпуса.

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

Два канала для вентиляторов в этом контроллере уже заняты встроенными в корпус вентиляторами, а от третьего выходит кабель с разветвителем на три дополнительных вентилятора.

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

Иначе говоря, без дополнительных разветвителей можно задействовать пять вентиляторов, что для корпуса формата mini-ITX более чем достаточно. Добавим, что NZXT H200i можно дооснастить ещё парой вентиляторов типоразмера 120 × 120 или 140 × 140 мм на переднюю стенку. Также на переднюю стенку корпуса войдёт радиатор системы жидкостного охлаждения размерами 240 × 120 мм.

Новая статья: Обзор и тестирование корпуса NZXT H200i и контроллера GRID+ V3: совместить несовместимое

Причём по свободного пространства за передней стенкой корпуса – 85 мм, а это значит, что на ней можно разместить радиатор СЖО с четырьмя вентиляторами, работающими по схеме вдув/выдув.
