Наши коллеги с сайта Expreview побывали на дне открытых дверей в лаборатории Gigabyte, занимающейся разгоном, и получили возможность ознакомиться с последними разработками компании в этой области. В частности, их внимание привлек модуль питания для 3D-карты GeForce GTX Titan.
Как известно, Nvidia не позволяет своим партнерам выпускать собственные варианты GeForce GTX Titan, так что все выпущенные к настоящему моменту 3D-карты копируют референсный образец. Даже система охлаждения 3D-карты Gigabyte WindForce 450W GTX Titan, по словам производителя, была создана для демонстрации его возможностей.

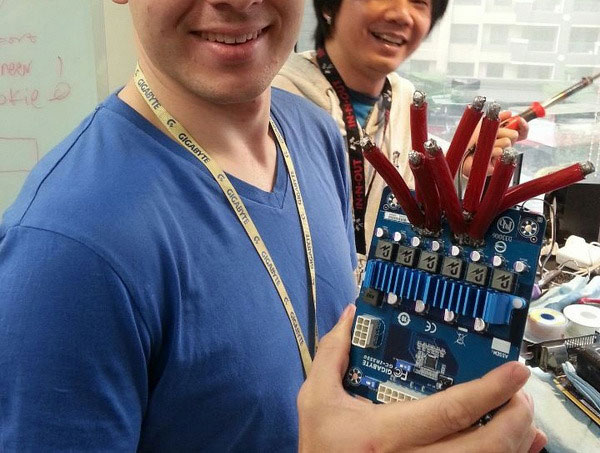

Некоторые ограничения можно обойти, используя внешние модули. Специалисты Gigabyte воспользовались этим при создании модуля питания G-Power, показанного на снимке.

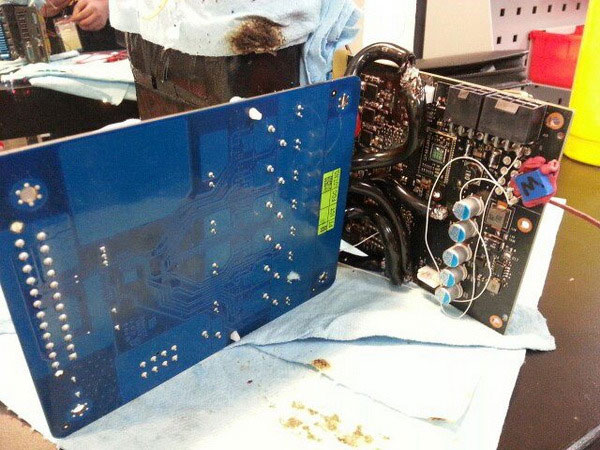

На печатной плате модуля находится семифазный (6+1) регулятор напряжения. К блоку питания плата подключается с помощью 24-контактного разъема ATX и 8-восьмиконтактного EPS, а выходы в виде кабелей, рассчитанных на большую силу тока, припаиваются к контактным площадкам на печатной плате референсного образца 3D-карты GeForce GTX Titan. Другими словами, G-Power годится только для завзятых энтузиастов разгона, умеющих держать в руках паяльник.
На плате можно обнаружить дроссели с ферритовыми сердечниками, мощные регуляторы International Rectifier PowIRstage IR3550 и контроллер International Rectifier IR3563A. Использование внешнего модуля питания, как утверждается, позволяет обеспечить стабильную работу GeForce GTX Titan на повышенных частотах. Планирует ли Gigabyte выпускать изделие на рынок — неизвестно.
Источник: Expreview
