Этот обзор составлен в продолжении поста, в котором мы хотели в первую очередь осветить вопрос о предпосылках, возможностях и необходимости изготовления и совершенствования конкурентоспособной продукции на локальном рынке. Это требует профессиональной подготовки специалистов и оснащения материально технической базы в соответствии с мировыми промышленным стандартам. В общем не легкая задача.

Мы говорим именно о выпуске продукции способной составить конкуренцию в среднем качественно-ценовом диапазоне (Conteg, Estap Triton). Т.к. по эстетическим соображениям мне мало интересны дешевые, низкокачественные корпуса которые производятся для конкуренции с китайскими «поделками».

Стоимость доставки импортных шкафов для дистрибьюторов доходит до 25% от их отгрузочной стоимости. Стоит ли овчинка выделки? Стоит…. если нет альтернативы.

Сегодня мы рассмотрим новую линейку цельносварных телекоммуникационных шкафов торговой марки KUB.

Made in Ukraine. Новая серия цельносварных телекоммуникационных шкафов ТМ «KUB»

По словам производителя, основными причинами «запуска» серии были:

1. Ряд преимуществ цельносварной конструкции шкафа перед разборными моделями.

2. Отработанная технология производства по данной серии, обеспечивающая широкий выбор типоразмеров корпусов (11-19-24-33-37-42-46U /600х600, 600х800, 800х600, 800х800, 800х1000мм)

3. Универсальность конструкции с зазором на расширение линейки аксессуаров и внедрение «ништяков» от сторонних производителей (климатическое оборудование, системы организации кабелей и т.п.)

4. Соответствие классам защиты IP20/30/IP54(опционально)

5.Реверсивные двери с четырехточечным штанговым замком

6.Задняя стенка может быть легко заменена на дверь

7.Возможность рядного соединения корпусов

Но не будем затягивать с текстом, а перейдем к самому главному — к образам.

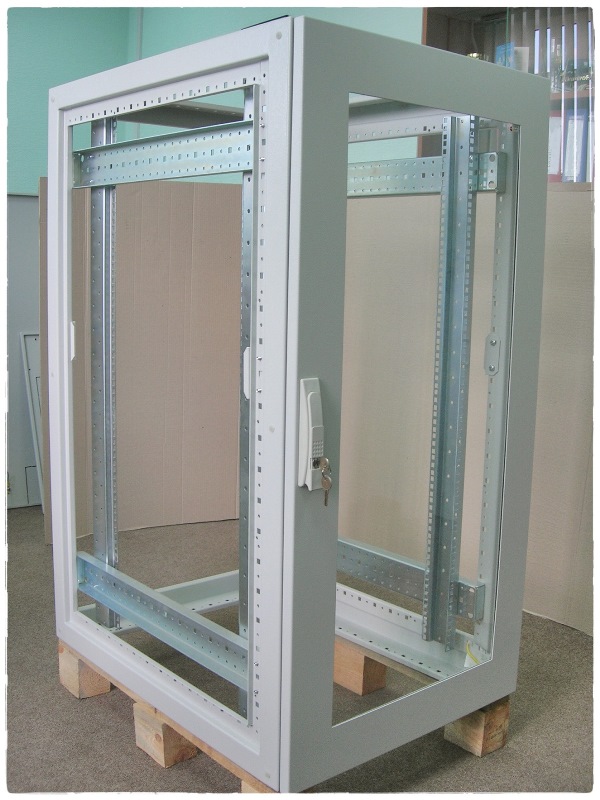

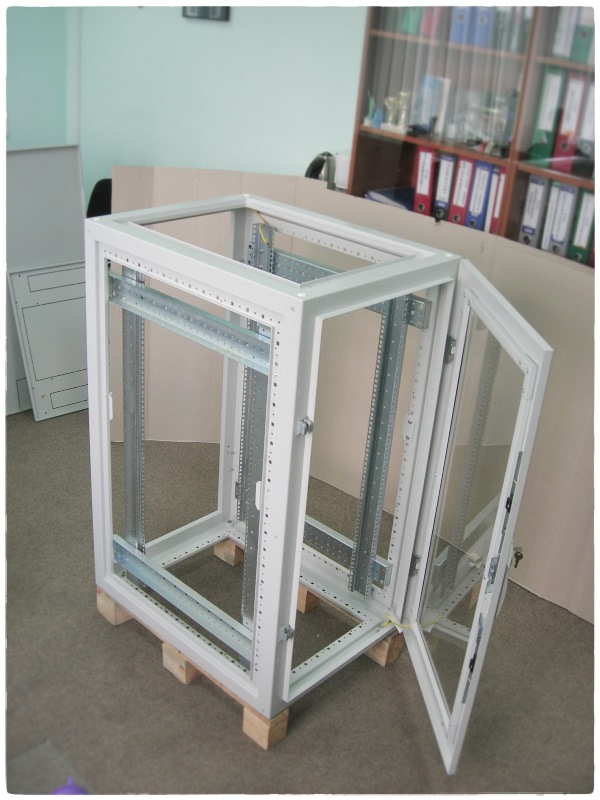

На первой фотографии каркас шкафа XL-IT 24U 600x800мм (опытный образец), с которого демонтированы все боковые стенки, потолочная панель и панель защиты дна.

Made in Ukraine. Новая серия цельносварных телекоммуникационных шкафов ТМ «KUB»

В этом «состоянии» шкаф оптимален для монтажа оборудования, укладки кабелей, и т.п. Проще говоря — засовывания, прикручивания, подсоединения и вытягивания:)

Made in Ukraine. Новая серия цельносварных телекоммуникационных шкафов ТМ «KUB»

В новой серии шкафов (в прочем как и в предыдущих) производитель ориентируется на использование сырья, материалов, комплектующих применяющихся у Европейских производителей. Т.к. нацелен конкурировать именно на этом поле.

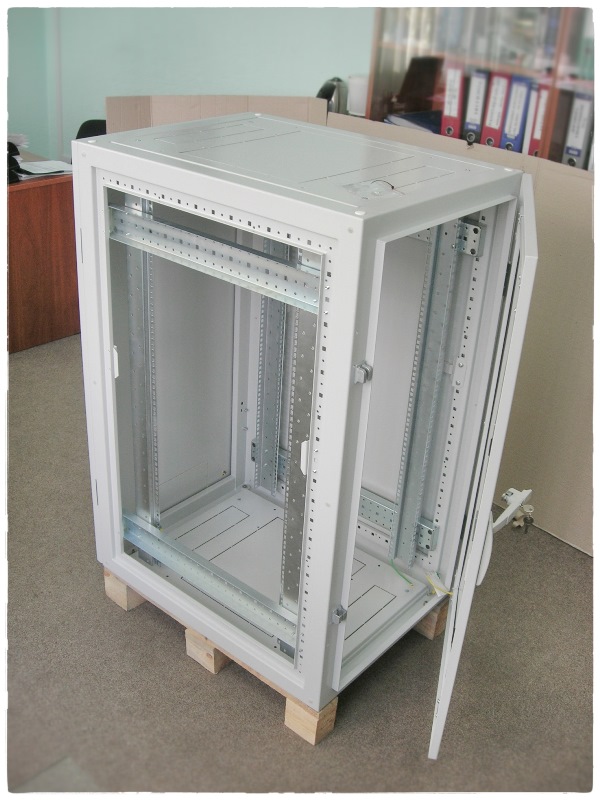

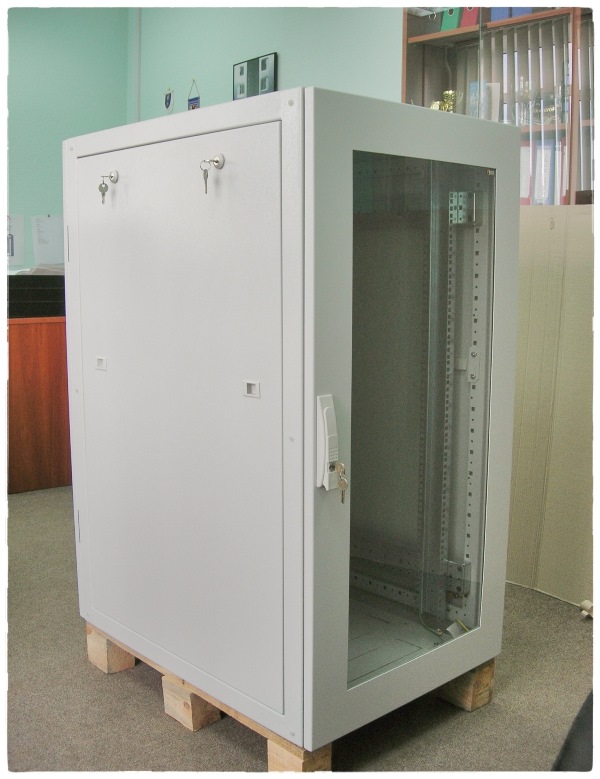

В стандартной комплектации идут передние обзорные двери с закаленным 4мм стеклом. Опционально могут быть установлены сплошные, перфорированные либо не стандартные с «хотелками» которые изготавливаются под заказ.

Made in Ukraine. Новая серия цельносварных телекоммуникационных шкафов ТМ «KUB»

!!! Импровизированный тест на жесткость и прочность конструкции (заявленная допустимая нагрузка до 800 кг). Места на 10 человек не хватило, но шатали мы его с энтузиазмом :)

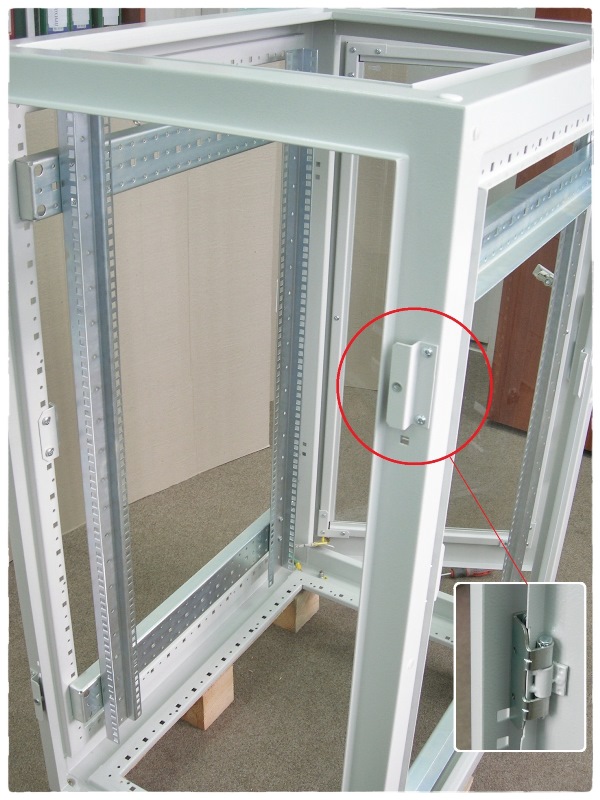

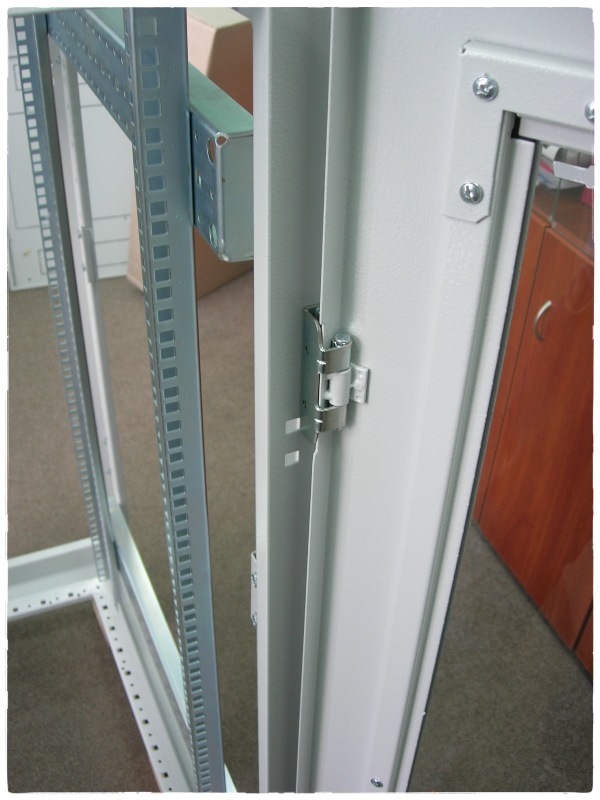

Крепления задней стенки могут быть легко заменены дверными петлями. Другими словами, конструкция шкафа позволяет устанавливать дверь как спереди, так и сзади, как с левосторонним, так и правосторонним открытием. Нужна крестообразная отвертка и 10 минут времени. Стекло фиксируется прочно и надежно благодаря специальной системе проклейки, уплотнения и фиксации ребрами жесткости (у многих других производитель используется клей, либо двухсторонний скотч :(

Made in Ukraine. Новая серия цельносварных телекоммуникационных шкафов ТМ «KUB»

Made in Ukraine. Новая серия цельносварных телекоммуникационных шкафов ТМ «KUB»

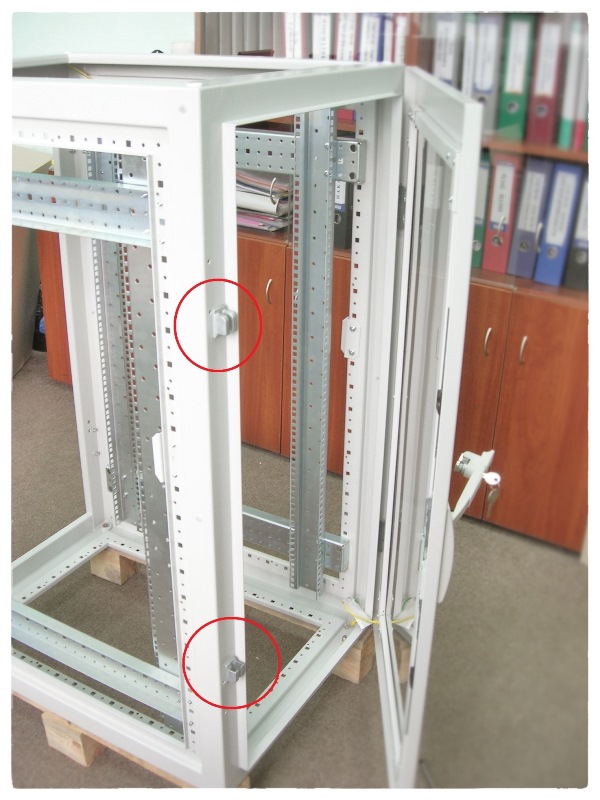

Шкафы имеют 2х точечные (для шкафов 24-28U) и 4х точечные (33-37-42-46U) замки. Это обеспечивает надежное и «плотное» запирание дверей.

Made in Ukraine. Новая серия цельносварных телекоммуникационных шкафов ТМ «KUB»

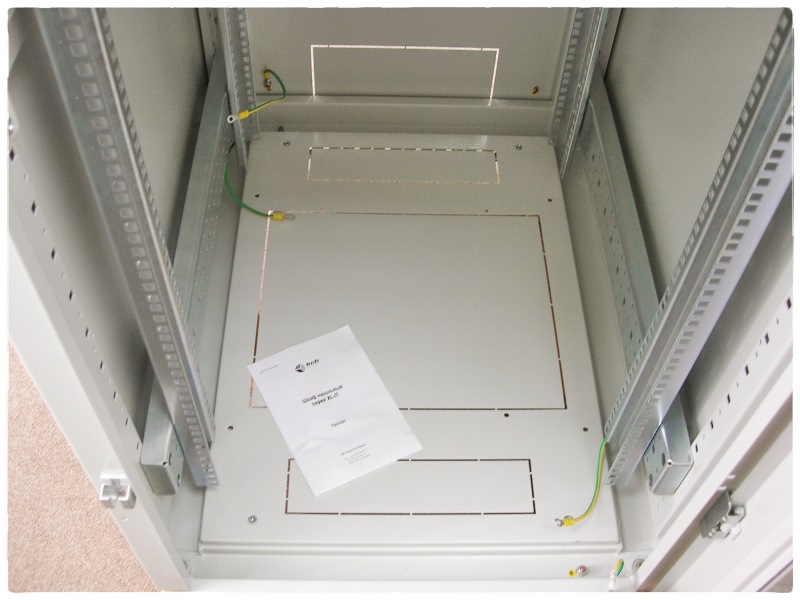

Панель защиты дна и потолочная панель унифицированы. В них предусмотрены насечки место под установку блока вентиляторов и два кабельных ввода (накладка защиты края кабельного ввода идет в комплекте).

В данный момент на заводе существует возможность размещения заказа на шкафы с регулируемыми кабельным вводам в потолочной панели (либо панели защиты дна) и степенью защиты IP54.

Made in Ukraine. Новая серия цельносварных телекоммуникационных шкафов ТМ «KUB»

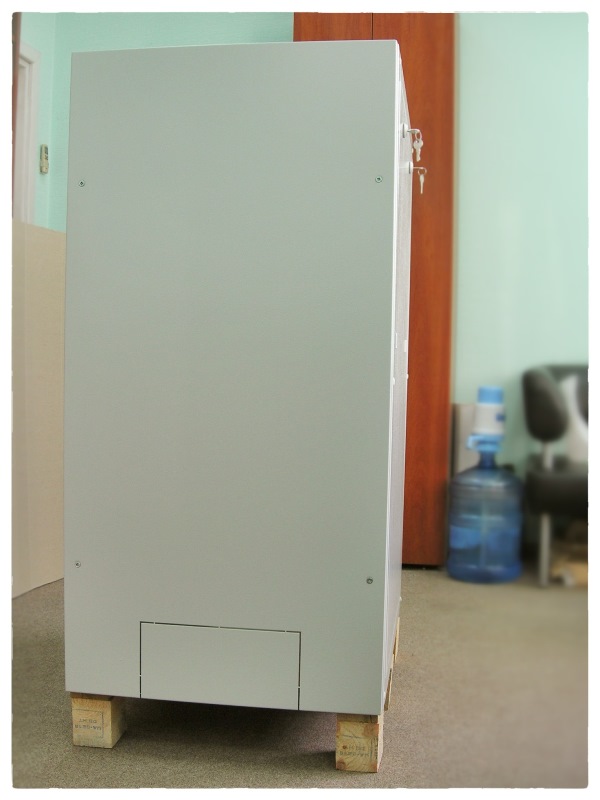

Легкосъемные боковые стенки с цилиндрическими замками и защелками. Как уже было отмечено ранее, двери могут быть сплошными, обзорными либо перфорированными.

Обратите внимание на цвет фурнитуры (ручка замка, защелки). Она подбирается в соответствии с цветом корпуса.

Made in Ukraine. Новая серия цельносварных телекоммуникационных шкафов ТМ «KUB»

Конструкция кабельного ввода позволяет снимать заднюю стенку при уже заведенном кабеле, или смонтировать ее «вверх ногами», если планируется подвод кабеля сверху. Полезная высота кабельного ввода 8 см.

Made in Ukraine. Новая серия цельносварных телекоммуникационных шкафов ТМ «KUB»

Быстрое и легкое снятие потолочной панели и панели защиты дна (винтовое крепление).

Made in Ukraine. Новая серия цельносварных телекоммуникационных шкафов ТМ «KUB»

Made in Ukraine. Новая серия цельносварных телекоммуникационных шкафов ТМ «KUB»

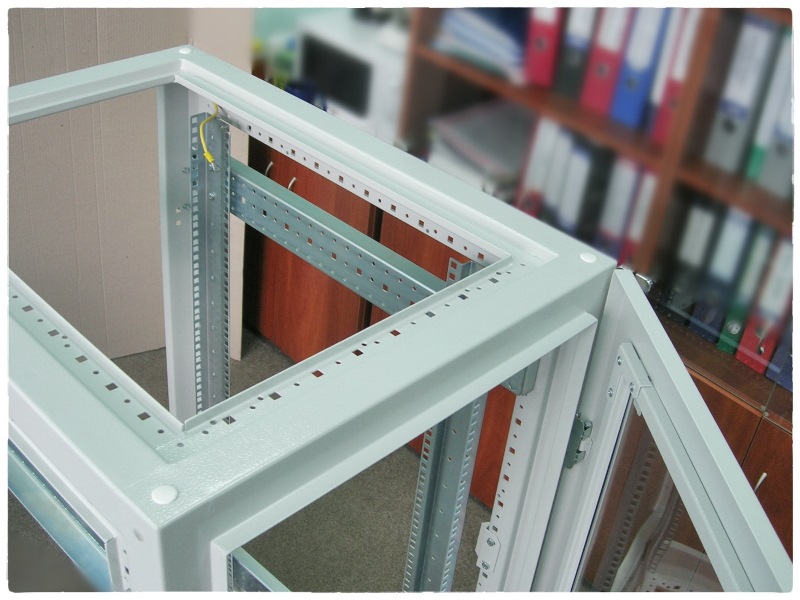

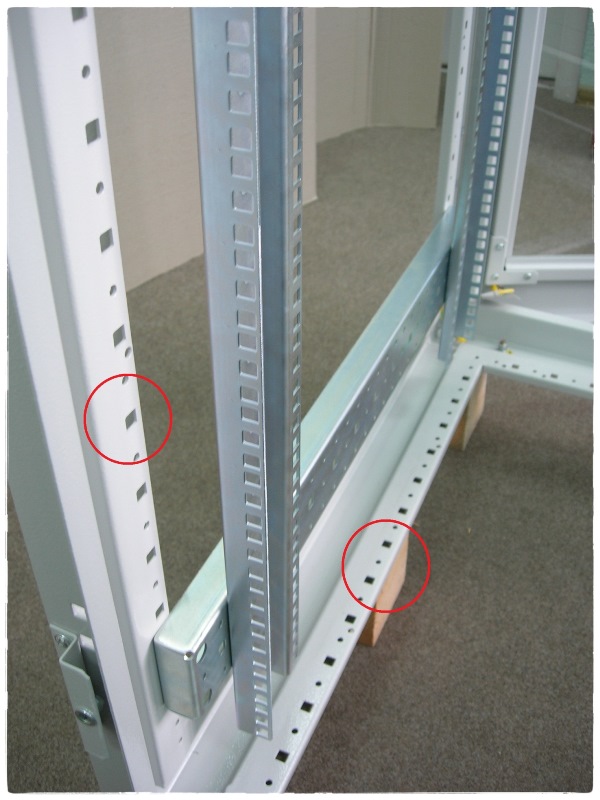

Регулируемые 19” оцинкованные направляющие, сталь 2 мм. Перфорированный профиль с шагом 25 мм под стандартные закладные гайки для установки дополнительных конструктивов.

Made in Ukraine. Новая серия цельносварных телекоммуникационных шкафов ТМ «KUB»

Комплект заземления съемных элементов шкафа включен в стандартную комплектацию.

Made in Ukraine. Новая серия цельносварных телекоммуникационных шкафов ТМ «KUB»

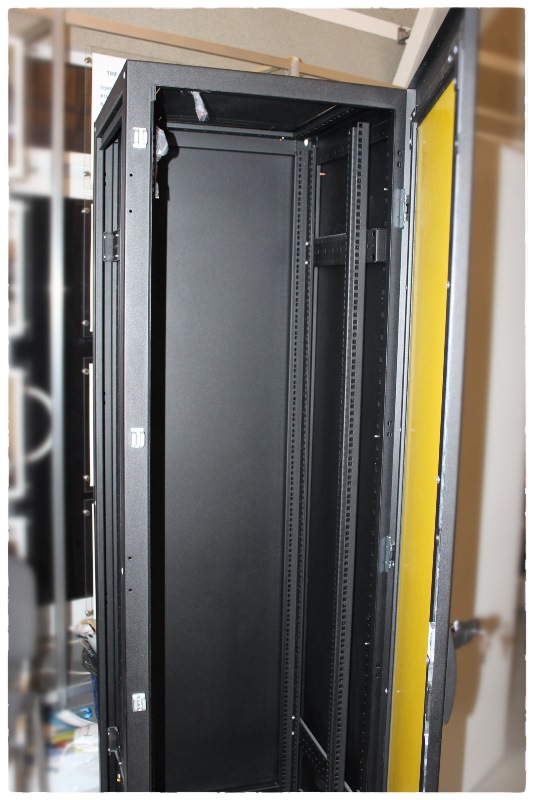

Возможности! Варианты исполнения XL-IT в черном цвете (RAL 9005) с окрашенными 19” направляющими.

Made in Ukraine. Новая серия цельносварных телекоммуникационных шкафов ТМ «KUB»

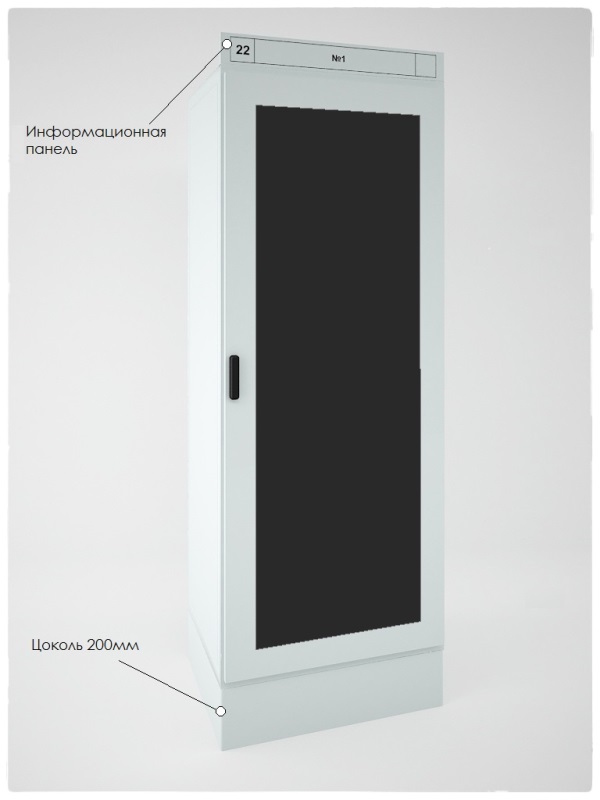

Из основных дополнительных опций и аксессуаров: блоки вентиляторов (2,4,6), полки (5 кг,20 кг,100 кг), медные шины заземления 19”, цоколи высотой 100 и 200мм, лицевые панели, монтажные комплекты для соединения в щит, информационные панели, петли подвески.

Made in Ukraine. Новая серия цельносварных телекоммуникационных шкафов ТМ «KUB»

Шкаф может быть установлен на:

— винтовые опоры (идут в комплекте)

— колесные опоры ( модель подбирается в зависимости от планируемой нагрузки)

— цоколь высотой 100 и 200мм

Теперь о комплекте поставки. В него входит:
1. Цельносварной каркас с потолочной панелью
2. Дверь обзорная с замком
3. Стенка задняя
4. Стенка боковая с цилиндрическими замками и защелками (2шт)
5. Комплект 19” направляющих.
6. Комплект проводов заземления.
7. Опоры винтовые (4шт), комплект защиты края
8. Ключи, картонная упаковка, маркировочная бирка, поддон, паспорт изделия

Вывод:
В целом, сравнивая с шкафами других производителей которые попадались мне под руку за последние 10 лет цельносварной шкаф ТМ «KUB» вызвал интерес и определенный патриотический энтузиазм (учитывая страну производителя).
Каркас шкафа и двери на отлично. Для разнообразия можно разработать несколько дополнительных вариантов кабельных вводов для потолочной панели и панели защиты.
Но в целом достойный внимания продукт с оригинальной конструкцией по адекватной цене.
