Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт

в 11:13, , рубрики: Без рубрики

Перед тем как описать все прелести и недостатки данного передающего устройства, я хочу опишу поставленную мной цель, и какое оборудование использовалось ранее.

Цель.

Индивидуальные предприниматели — очень экономные и находчивые люди, и для того чтобы сэкономить копеечку идут на любые ухищрения, как в этот раз. Стоимость интернета для юридического лица в разы дороже, чем для физического (не знаю как у Вас). У нас физическое лицо платит за средний тариф 550 р. — со скоростью доступа к сети Интернет 35 Мб/с., а Юридическое — 1200 р. — за скорость в 1 Мб/с. а дальше больше, это в сельской местности, не знаю как обстоят дела в городских провайдеров. Индивидуальному предпринимателю, который арендует помещение и занимается ремонтом компьютерной техники, просто необходимо иметь доступ к глобальной сети. А еще есть один большой минус проживания в сельской местности, у меня всего 1 провайдер и это монополия, использовать Интернет от операторов мобильной связи категорически не могу, всегда нет скорости, да и качество приёма желает оставлять лучшего (ох уж этот 2G/3G). ,

Попытки реализации.

Было принято решение найти точку доступа недалеко от конторы. Ближайшая точка нашлась примерно в 500-х метрах. Тянуть витую пару через пять частных домов и административное здание (прокуратура) не было никакого желания и возможности. Высота здания около 8-ми метров. Были заказаны в Китае две уличные точки доступа Ubiquiti NanoStation 2 по цене 3000 за 2 штуки, вместе со стоимостью EMS-доставки. К примеру в отечественных интернет-магазинах стоимость одной точки 2400-2800. Получили достаточно быстро(1,5 недели), настроили и установили. Система давала скорость 5-6 Мб/с. Это было уже победой. В процессе эксплуатации точки теряли связь во время дождя или ветра. Точки направленные а между ними были деревья и железная крыша. (фото далее). Но и разрывы нас не огорчали. Система доработала до осени. И одна из точек перестала определяться и стала греться. Попытки прошить не увенчались успехом. После самостоятельного ремонта (прогрев феном при температуре 360 градусов) она ожила. Проработав ещё два месяца она навернулась ещё раз точно также, но после ремонта не ожила уже.
Можно подумать что я еврей, и всё время считаю экономлю деньги, но я таким не являюсь. Каждый человек смотрит на цены и принимает решения. К моменту когда она сломалась точки доступа окупили себя два раза (цена интернета в месяц/стоимость оборудования) и это если брать цены физического лица.

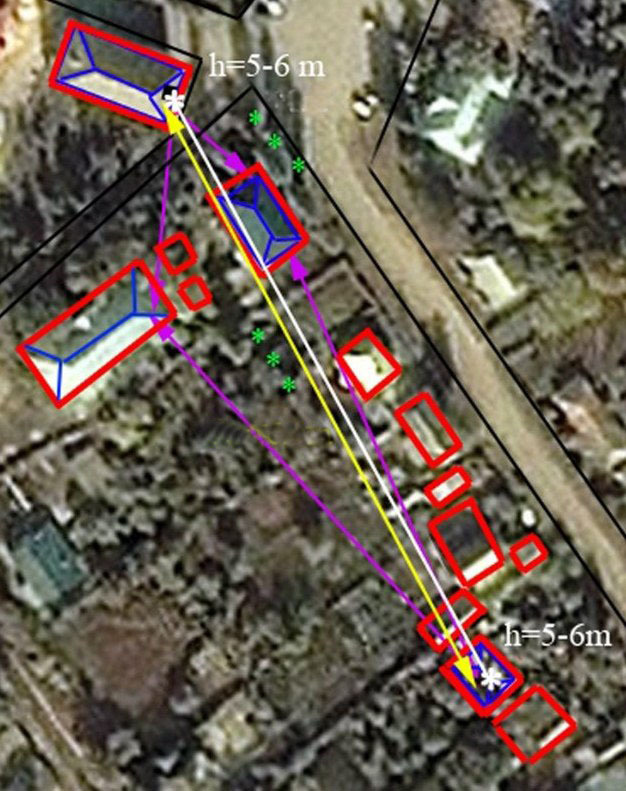

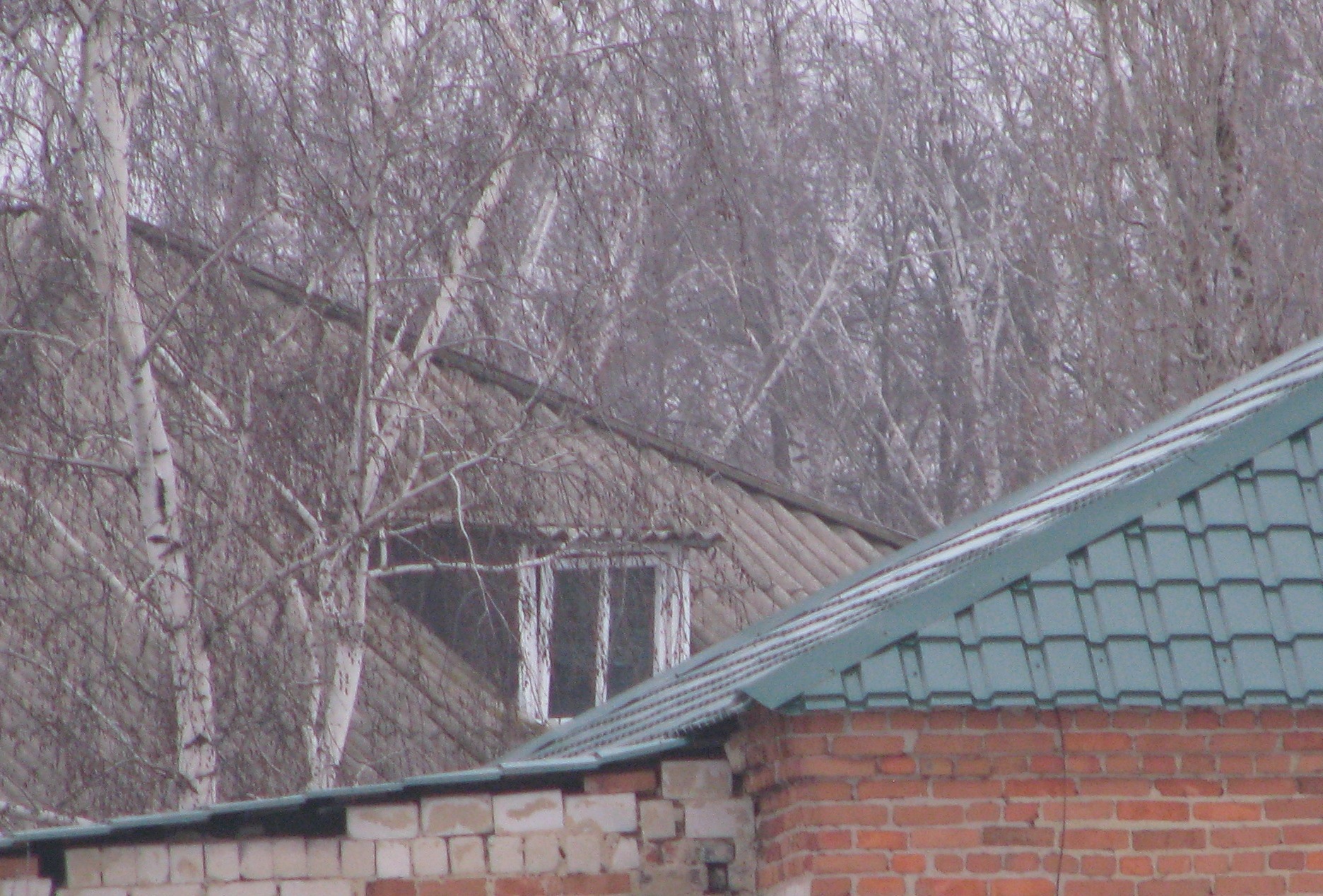

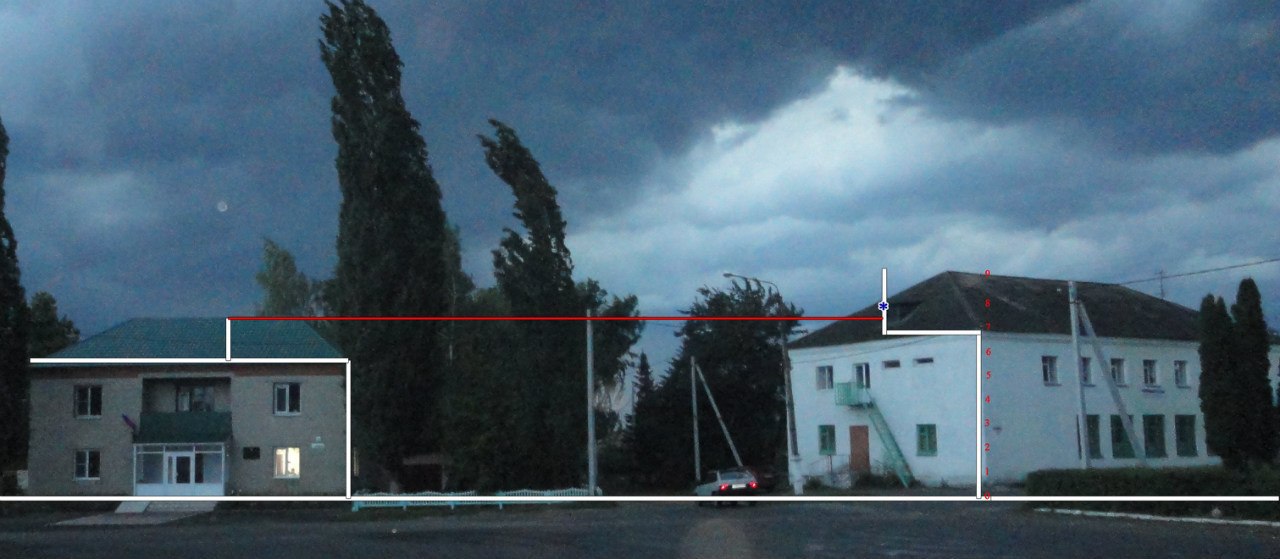

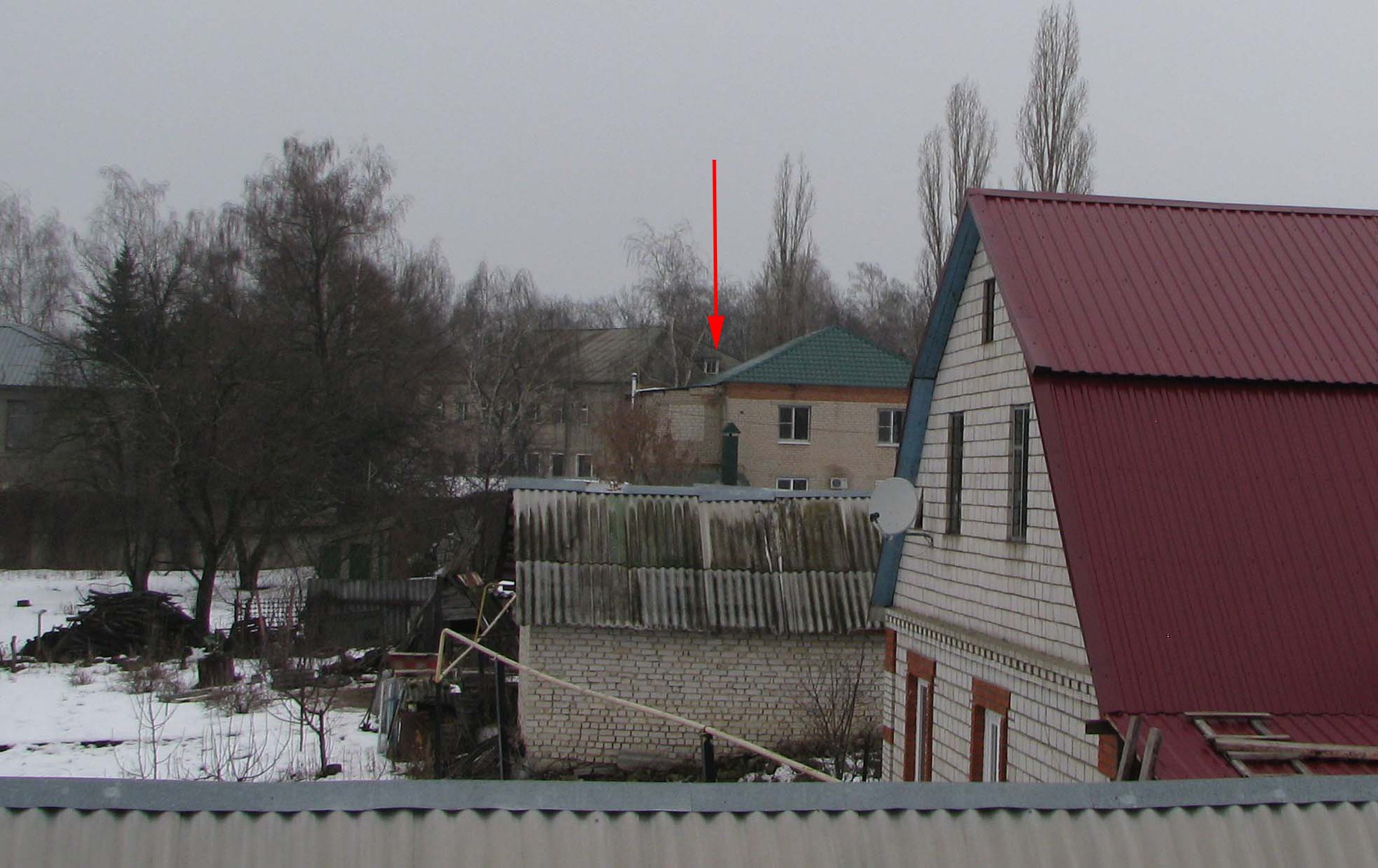

Местность, высота, расстояние

Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт
Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт
Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт
Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт

Реализация на AirGrid M2.

Стали искать более серьёзные модели из серии Ubiquiti, мне очень нравится панели управления устройствами (использую несколько устройств в том числе и UniFi). Выбор пал на серию AirGrid а именно M2.
Как сказано в описании:
— устройство обеспечивает надежный линк на расстоянии до 30 километров (при использовании однотипных устройств).
Установить данный сетевой мост на 500 метров это не рационально, но цена по сравнению с NanoStation 2 за 1 устройство — ОДИНАКОВАЯ! Максимальная разница в интернет-магазинах составила 500 рублей.

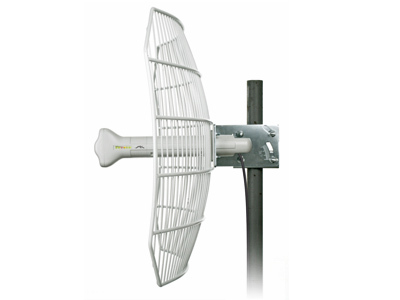

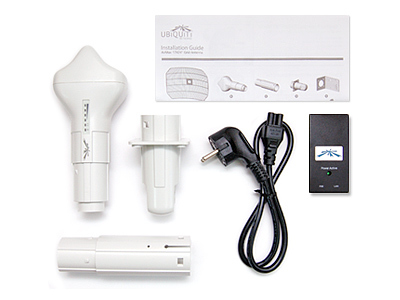

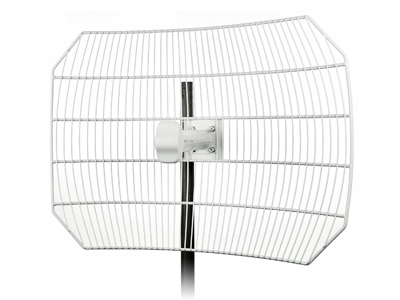

Подробное описание устройства, Фото

Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт
Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт
Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт
Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт

Заказывать в Китае не хотелось (весьма габаритные и за пересылку платить пришлось бы больше, да и риски большие). Купил в одном из интернет-магазинов с гарантией — 1 год.

Также были приобретены экранированные коннекторы:
Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт
Монтаж данного устройства без экранированных коннекторов не допустим — Устройство снимается с гарантии.
Также по гарантии требовалось заземление стройки(в моём случае старая мачта аналоговой антенны).
Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт

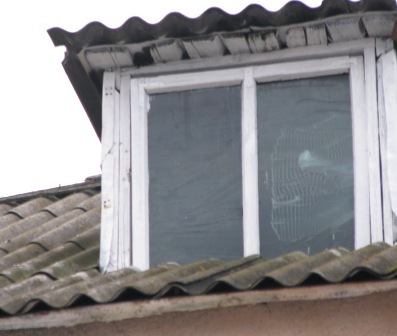

Вторая антенна была установлена на крыше двухэтажного здания (лаз на крышу, за стеклом).
Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт
Стекло довольно толстое и никак не повлияло на качество сигнала. Скриншоты с панелей управлений добавлю в низу.

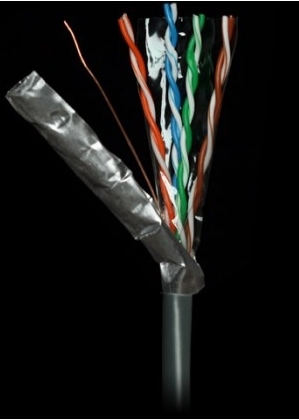

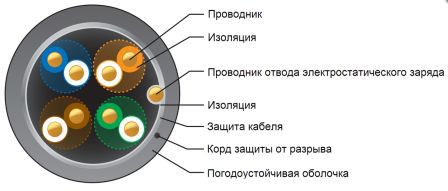

Использовал кабель для внешней(уличной) прокладки Ubiquiti TOUGHCable PRO
Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт
Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт

Перед установкой антенны были настроены на земле. Находясь возле такой антенны (когда они включены) чувствовал как на кончиках ушей волоски вставали дыбом. Наверное какое-то облучение они создавали, скорее всего очень вредное.
Скорость в помещении (при настройке) такая-же как и без сетевого моста — скорость на близких расстояниях не терялась(в отличие от NanoStation 2), пинг между устройствами был менее 1 мс.
Настройка заняла около 5-ти минут — довольно удобный и понятный интерфейс. В интернете много видео и статей по настройке.
Интерфейса на Русском языке нет — это первый минус, но он незначителен.
На устройстве присутствует светодиодная индикация сигнала — очень удобно для точной настройки положения антенны находясь на крыше.
Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт
Отличные качественные крепления — очень легко на мачте прикручивать.
Размер сетки большой — это мой собственный минус можно было взять модель с другой сеткой. например 16dBi. Парусности нет, антенна от ветра не зависит и это плюс.
Сигнал очень хороший — теперь даже во время дождя, снега и сильного ветра линк держится.
Питание устройства подаётся по витой паре — не нужно никаких дополнительных проводов вести.
Не обязательна прямая видимость — при трудных условиях (много деревьев при удалённости), выставить максимальную мощность будет работать. Антенны направленные и главное поймать нужный градус.

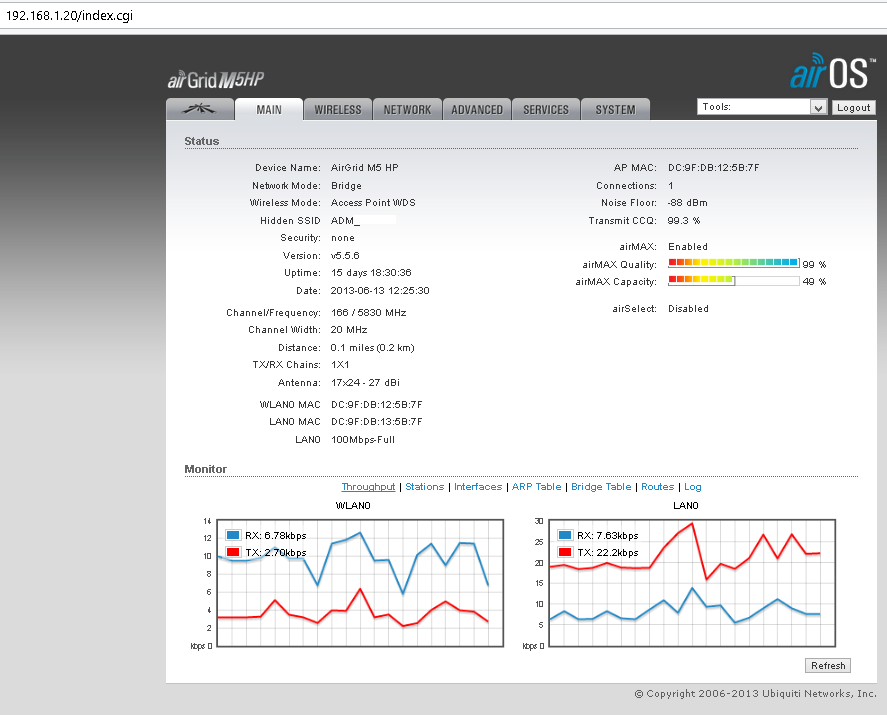

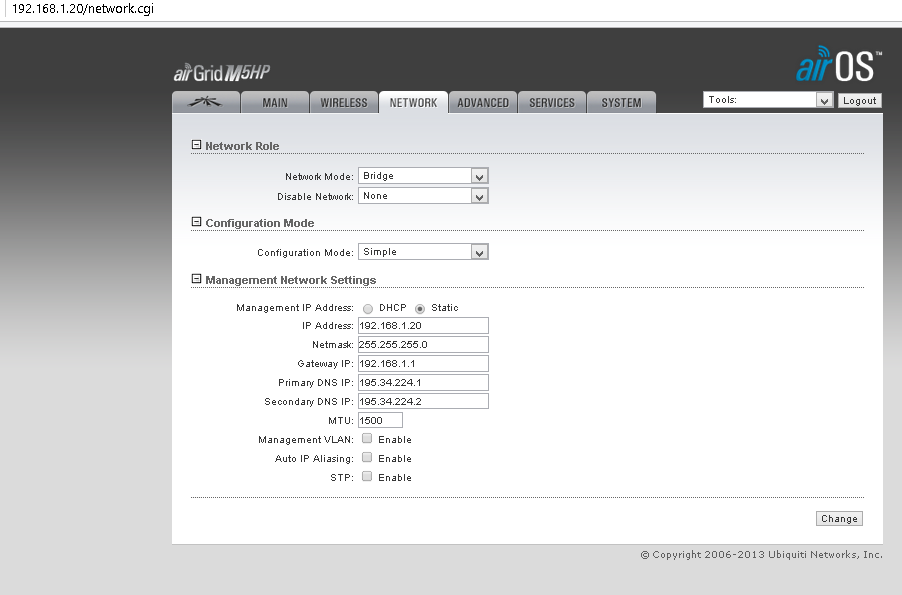

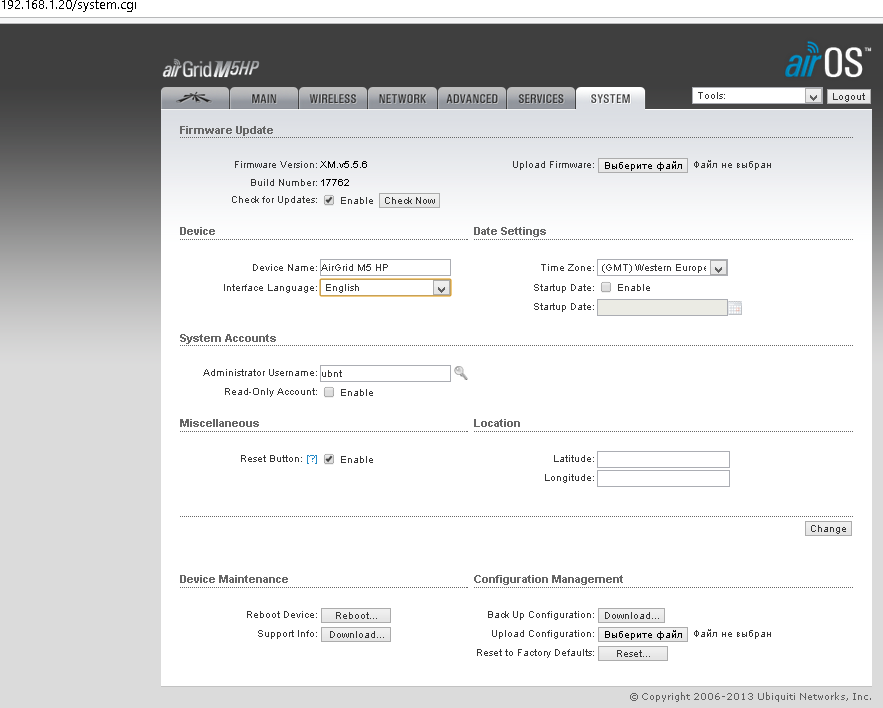

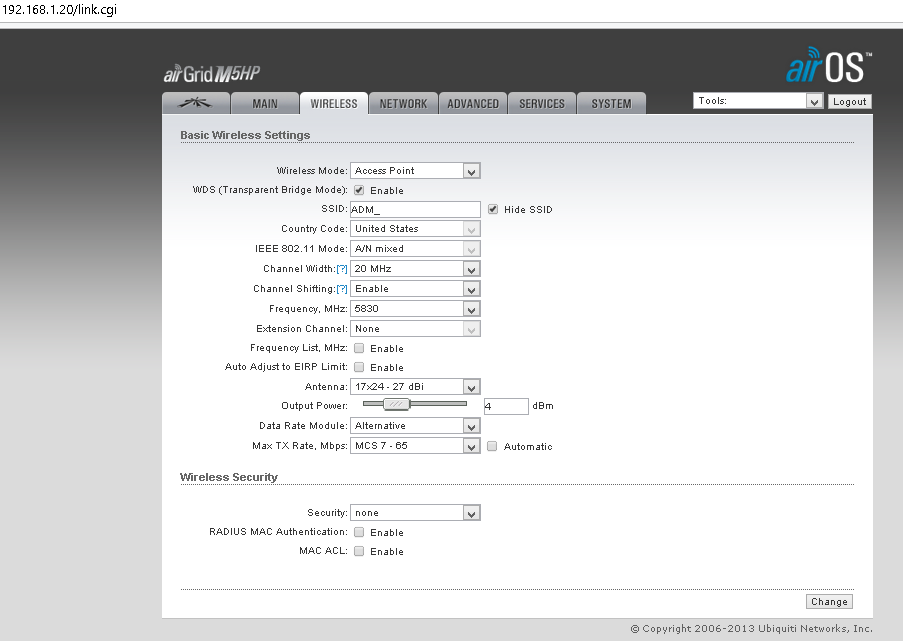

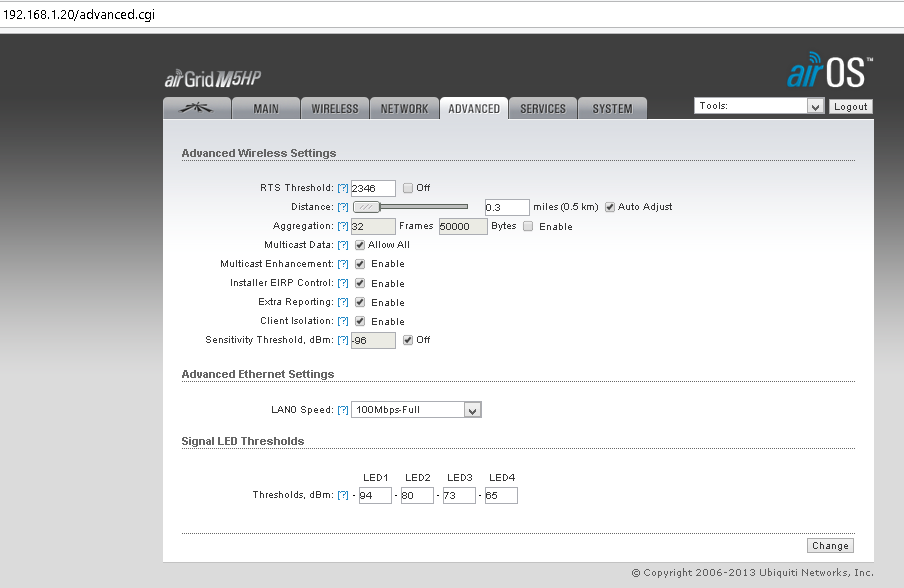

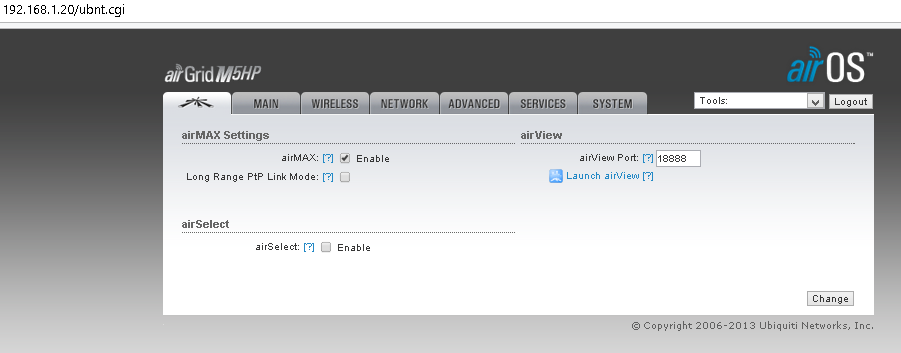

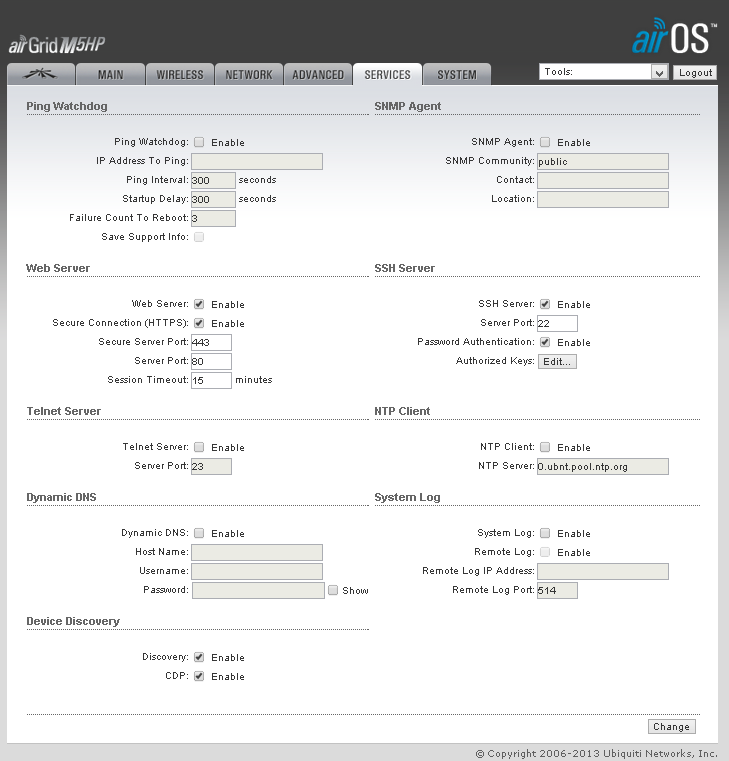

Интерфейс, Точка доступа, моя настройка

Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт
Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт
Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт
Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт
Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт
Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт
Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт

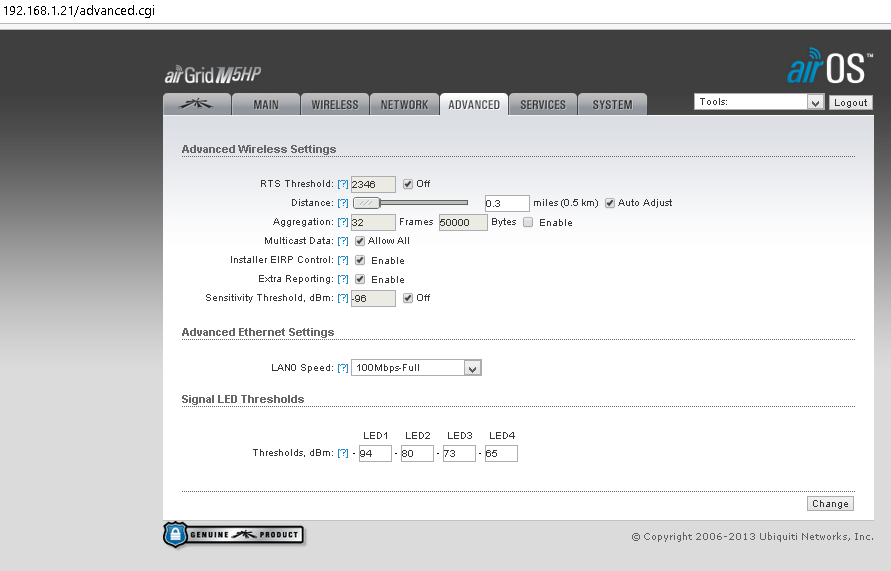

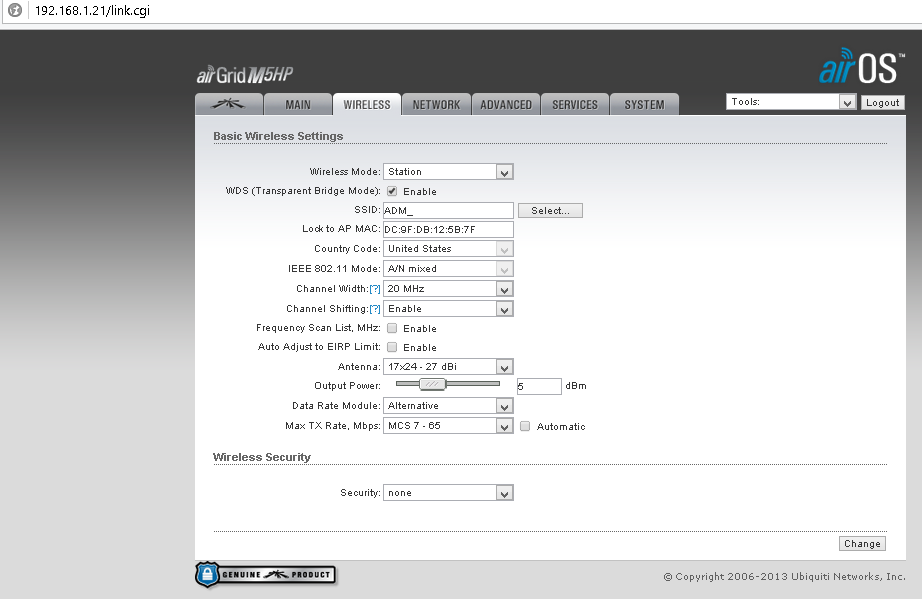

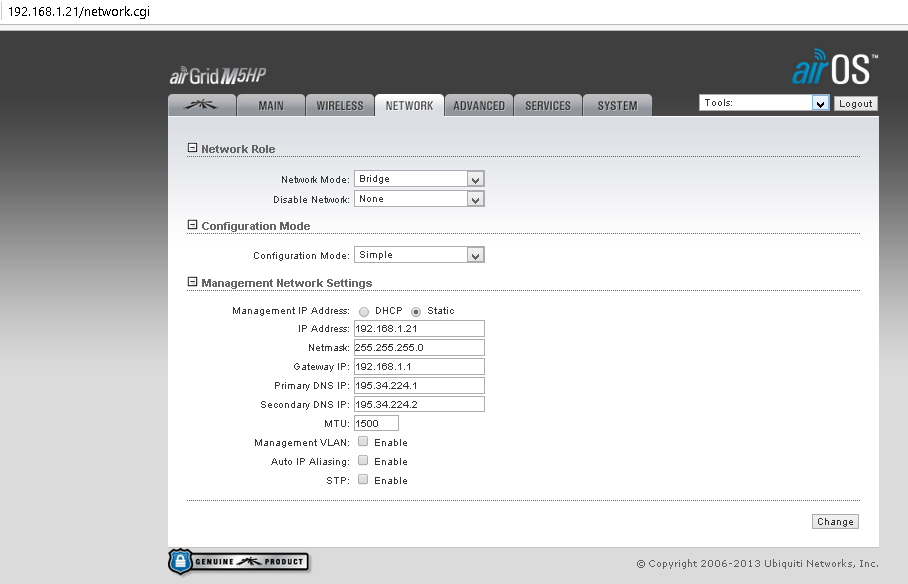

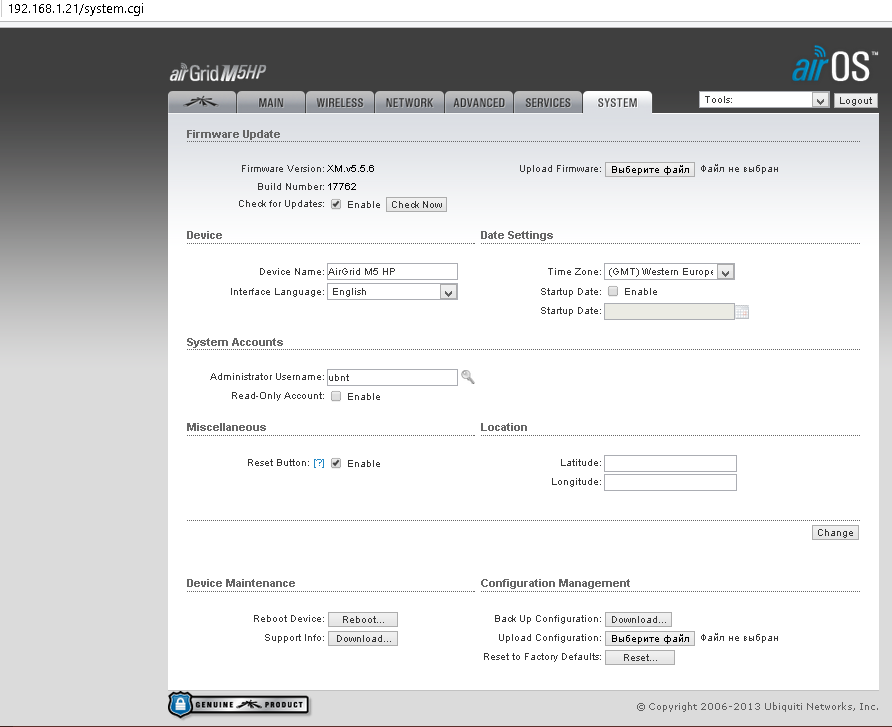

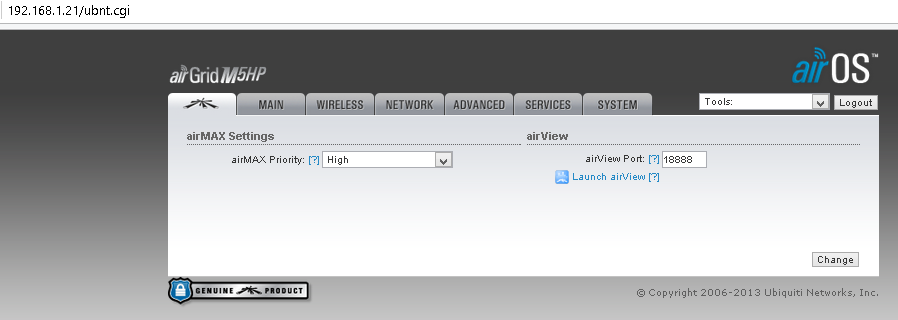

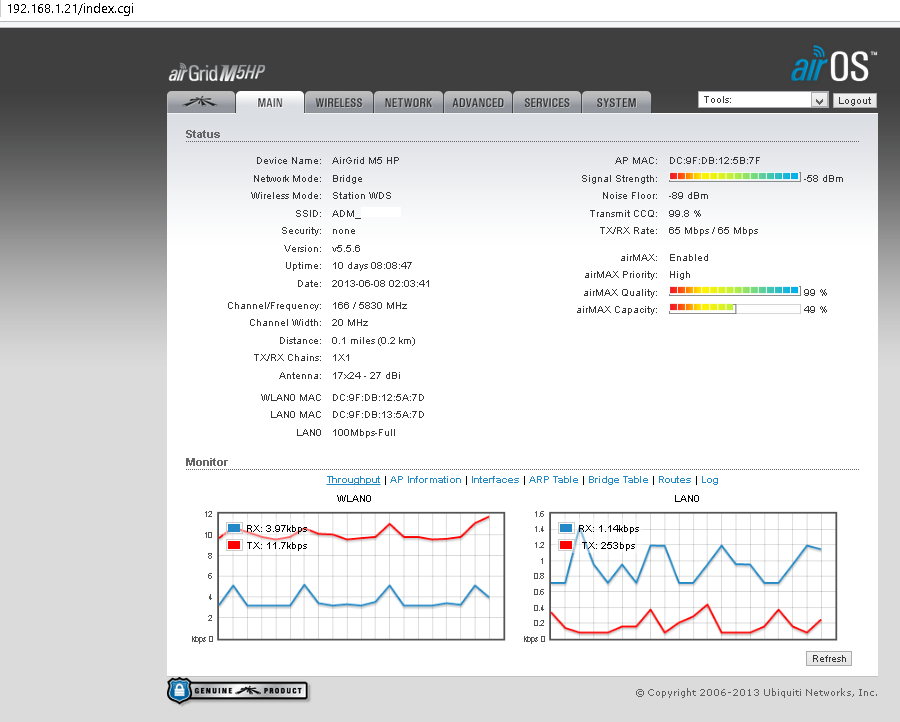

Интерфейс, Клиент, моя настройка

Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт
Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт
Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт
Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт
Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт
Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт
Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт

Итоги.

Получилось создать простой сетевой мост, без всяких «заморочек» работает очень стабильно. Бывает на антенне сидят птицы, и это никак не влияет на линк. Как видно из скриншотов скорость между точкой и станцией 65 Mbps., в настройках при максимальных настройках (40 MHz) максимальная скорость 150 Mbps. Не использую по максимуму в целях экономии электроэнергии, а также дабы не привлекать внимания контролирующих органов. А они уже приезжали, замеры в пределах нормы (настучали добрые люди).
Ubiquiti AirGrid HP 20dBi — Разворачивание сетевого моста. Личный опыт
В автомобиле Радиочастотного центра установлено оборудование сканирующее радиочастотный диапазон, во время сканирования слышно как в автомобиле работает генератор.

Скорость на модеме 35 Mbps. В конечной точке пристрастно работает скайп, а также не лагает World of Tanks средний пинг 38. Пинг от компьютера до модема через хаб — сетевой мост — модем — составляет 1 — 3 мс. Уже год стабильно работает. Прошивка установлена от AirGrid M5, обновлял с официального сайта. Экономии нет предела! Спасибо за внимание. Извиняюсь за такое «чрезвычайно» подобное описание, и тавтологию.
