JoysMaker R2 Black — 3D-принтер для неискушенных

в 18:50, , рубрики: Без рубрики

В последнее время уже никого не удивить очередным 3D принтером. Мне достался FDM принтер Joysmaker R2 Black в акриловом корпусе, понравился он мне в первую очередь характеристиками, сопоставимыми с более дорогими конкурентами. Сразу хочу отметить, что принтеры Joysmaker производятся и поставляются из Китая, это реплика небезызвестного Ultimaker.


Посчитав стоимость доставки из Китая и вспомнив свои приключения с таможней пару лет назад, я решил заказать его в Москве в интернет-магазине, к тому же там он был в наличии. Я не стал заказывать набор для сборки, а сразу взял собранный вариант, оставалось только зарядить катушку пластика и провести калибровку.

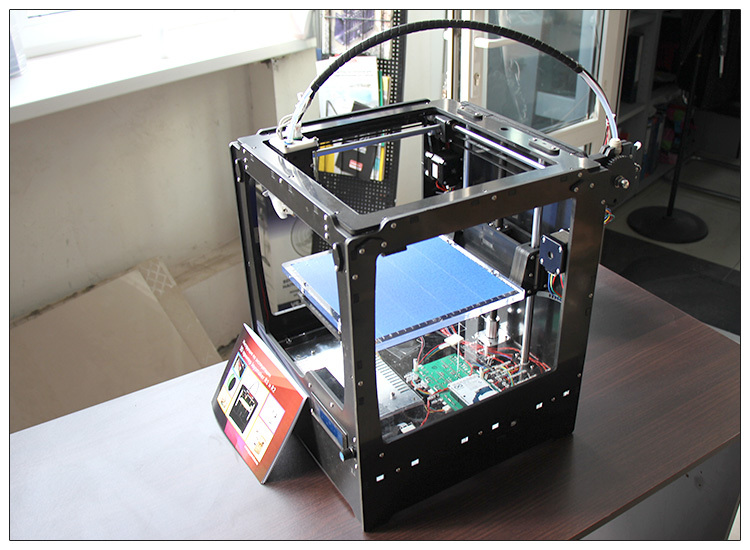

Первым же делом я естественно бросился пристально изучать сей прибор, должен отметить, что качество исполнения превзошло мои ожидания. Корпус из черного акрила выглядит уже не так кустарно, как фанерный. В наличии имелась книжечка с краткой инструкцией, подсказывающей счастливому обладателю первые шаги общения с 3D-принтером.

JoysMaker R2 Black — 3D принтер для неискушенныхJoysMaker R2 Black — 3D принтер для неискушенных

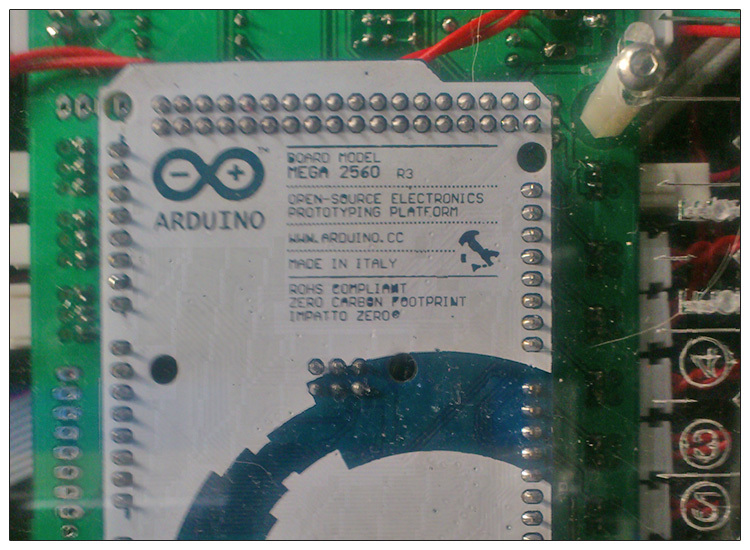

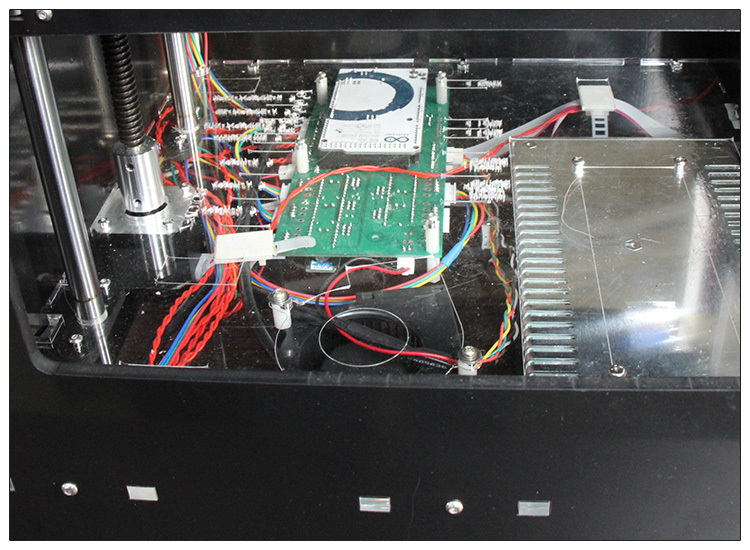

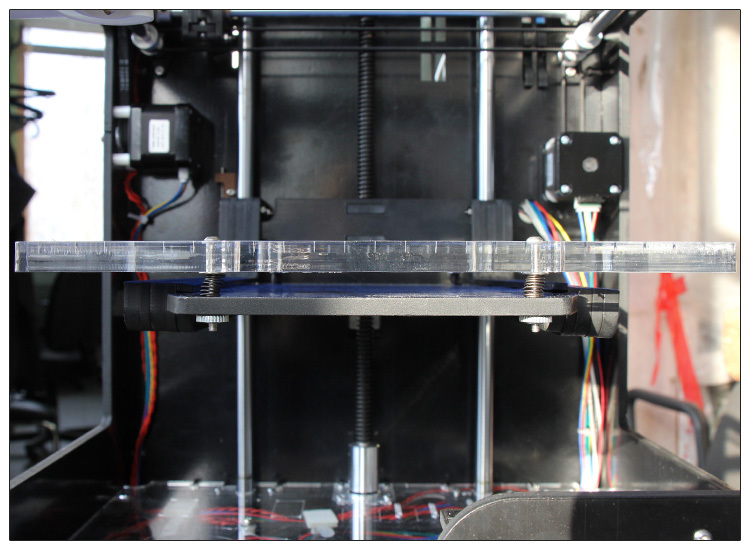

Не могу сказать, что принтер тяжелый, но и не легкий. В общей сложности его вес составляет около 13 кг. Парочка фотографий самой начинки помогут разглядеть детали ниже:

JoysMaker R2 Black — 3D принтер для неискушенныхJoysMaker R2 Black — 3D принтер для неискушенных

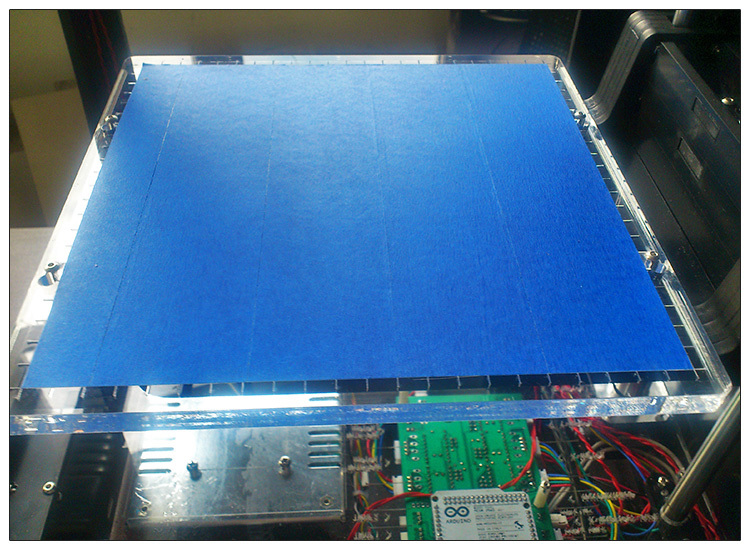

Размеры рабочей области принтера: 21х22х22 см.

JoysMaker R2 Black — 3D принтер для неискушенных JoysMaker R2 Black — 3D принтер для неискушенных

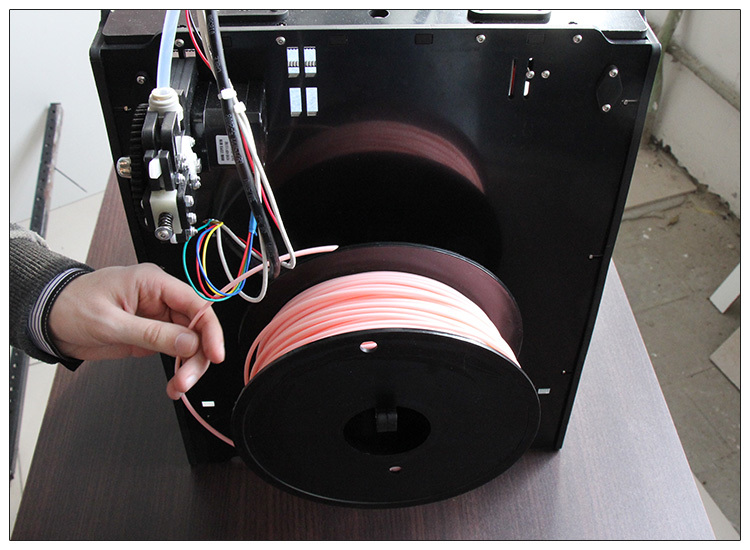

Катушку мне привезли розового цвета, не спрашивайте почему. Нужно отметить, что сама моделька Joysmaker R2 Black имеет возможность использования как PLA-пластика, так и ABS-пластика.

JoysMaker R2 Black — 3D принтер для неискушенных

Важным показателем при заказе данной модели является количество экструдеров. В моей модели был один экструдер, но при желании можно дозаказать комплектацию с двумя экструдерами. Штука оказалась хитрой и без помощи зала звонка другу я не смог просунуть пластиковую нить в него и добраться до основания печатающей головки, которая в свою очередь будет нагревать эту самую нить.

Коротко опишу процесс данной операции ниже.

1. Подтянуть наверх рычажок, который позволит опустить нижнюю конструкцию экструдера полностью вниз.
2. Просунуть до упора пластиковую нить. Вы должны увидеть ее уже на другом конце прозрачной трубки и почувствовать основание сопло.
3. Подтянуть наверх нижнюю конструкцию экструдера, вернув в начальное положение белый рычажок, зафиксировав в конечном итоге поперечным рычагом.

JoysMaker R2 Black — 3D принтер для неискушенных

Короткий видеоролик того, как мы это делали, прилагаю ниже.

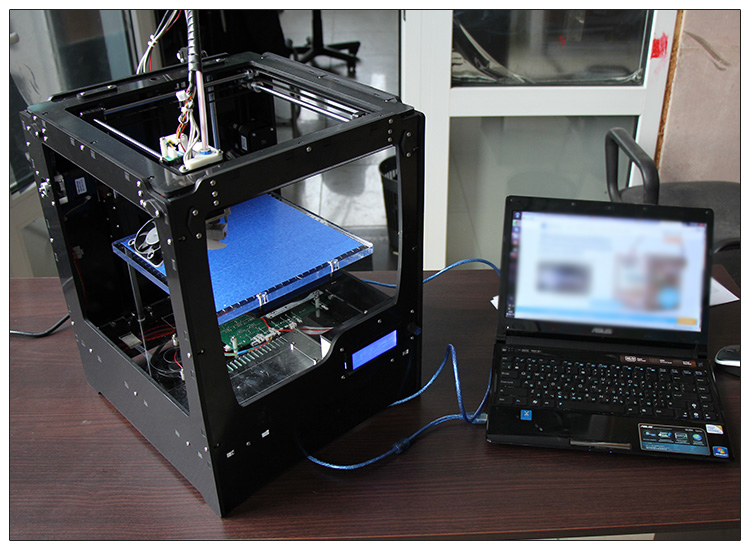

После подготовки принтера осталось только установить программное обеспечение. Joysmaker использует тот же самый софт, что и Ultimaker, а именно программу Cura. Что могу сказать, Китай производит аналоги, не уступающие оригиналу, при этом сохраняя совместимость с ПО.

JoysMaker R2 Black — 3D принтер для неискушенных

В конечном итоге, откалибровав принтер, мы были готовы перейти к печати. Множество готовых моделей можно скачать на просторах сети, но гораздо интереснее создать модельку самостоятельно. Для простых моделей вполне подходит Trimble SketchUp Pro (Pro, т.к. есть экспорт в obj). Сам принтер охотно «кушает» файлы с расширением .stl и работает куда шустрее с ними, когда они скопированы в саму карту памяти.

JoysMaker R2 Black — 3D принтер для неискушенных

Ну, а нам оставалось лишь подождать 30 секунд после чего сопло 3D-принтера нагрелось до 220 градусов и приступило к процессу. К печатающей головке принтера также смонтирован узконаправленный мини-вентилятор, который не дает детали оплавляться в прослойке горячего воздуха между нагреваемой платформой и экструдером. Работает кулер очень тихо и незаметно. Все процессы было довольно удобно также отслеживать и через встроенный дисплей, опционально появившийся именно в моделях R2, который позволяет отслеживать множество параметров. Из языков доступны только английский.

JoysMaker R2 Black — 3D принтер для неискушенныхJoysMaker R2 Black — 3D принтер для неискушенных JoysMaker R2 Black — 3D принтер для неискушенных

Точность позиционирования и конечного продукта, который изготавливает JoysMaker R2, зачастую хромает, однако, очень многое решает правильная калибровка принтера. Для небольших предметов времени уходит не мало, самый маленький робот печатался 11 минут при толщине слоя в 0.5 мм.

JoysMaker R2 Black — 3D принтер для неискушенных

Основные характеристики по заявлению производителя для JoysMaker R2 Black таковы:
Технология печати: FDM
Используемые материалы: ABS, PLA
Кол-во экструдеров: 1 (возможна установка еще 1)
Нагреваемая платформа: да
Рабочая зона: 210х210х220 мм
Скорость печати: 50-300 мм/с
Заявленная толщина слоя: ≥0.05 мм
Заявленная точность: 0.0125 мм
Охлаждение детали: да
Диаметр сопла: 0.4 мм
Печать с SD карты: да
LCD дисплей: да
ОС: Win/Mac/Linux
Питание: 220В 50Гц

JoysMaker R2 Black печатает методом наплавления (FDM — Fused Deposition Modeling) и должен признаться, что при неверной калибровке и перегреве платформы и печатающего сопла, слои детали начинали расползаться, превращая детализированную модель в неведомую конструкцию. Как выяснилось позже, была допущена ошибка с моей стороны, выразившаяся в первичной недокалибровке и некорректной настройке программного обеспечения. Cura позволяет настраивать параметры печати под будущую модель индивидуально, тем самым изготавливая довольно деликатные предметы в плане точности, тонкости и сложности.

Для желающих печатать более сложные конструкции с использованием двух катушек одновременно предусмотрена аналогичная модель с расширением, знаменующая себя, как JoysMaker R2 Double Black.

Особую благодарность я также хотел бы выразить Кириллу и Вячеславу за поддержку и подталкивание к проведению обзора. Мы остались довольны покупкой и новой игрушкой, нашедшей применение не только в работе, но и в домашнем обиходе.
