Мы привыкли видеть мир в оптическом диапазоне и слышать в звуковом. Всем известно, что летучая мышь видит в темноте благодаря ультразвуковому локатору. Существует множество приборов, расширяющих человеческие возможности восприятия – к этому относится вся измерительная аппаратура. Она отображает всевозможные физические процессы в графическом или звуковом виде, доступном человеку.

Радиотелескоп

Техническое описание

Данная установка представляет собой двухкоординатное сканирующее устройство. Оно работает в диапазоне 10ГГц, на этих частотах работают ТВ спутники. Первоначально планировалось сделать фотографию геостационарной орбиты. Дополнительно к этому было интересно посмотреть на Солнце, а так же, из разряда детской любознательности хотелось узнать, видна ли будет Луна и, вообще, что же будет на снимке.

В устройстве использована параболическая сетчатая антенна, конвертер на диапазон 10-12 ГГц, двухосевое поворотное устройство, со специально разработанным пультом управления, написана программа для управления поворотным устройством. Чтобы оцифровывать уровень, собрана плата из логарифмического преобразователя уровня AD8313, АЦП MAX1236, контроллера, передающего информацию в COM-порт. Программа, управляющая поворотным устройством, принимает данные с АЦП, добавляет к ним временные и координатные метки и сохраняет в файл. Изображение строится по простому, но необходимому алгоритму, т.к. точность координат – 1 градус, а данные идут со скоростью 10 отсчетов на градус. Т.к. в нашем случае тарелка крутится по горизонтали, то по горизонтали разрешение примерно 10 точек на градус, а по вертикали 1 точка на градус. Полный панорамный снимок с обзором на 360 градусов по ширине и 90 градусов по высоте делается примерно полтора часа. Благодаря возможностям конвертора можно принимать излучение с различной поляризацией отдельно и получать различные изображения. Такие черно-белые изображения можно составлять в одно цветное, благодаря этому спутники выглядят разноцветными. Немногие об этом догадываются, но параболическая система с головкой в фокусе параболы имеет возможность фокусироваться не только на спутники, но и пытаться сфокусироваться на, например, соседний дом, благодаря чему можно получить четкие снимки, на которых можно разглядеть каркас парника и даже рамы окон притом, что диаметр параболического отражателя значительно превосходит по размеру их ширину.

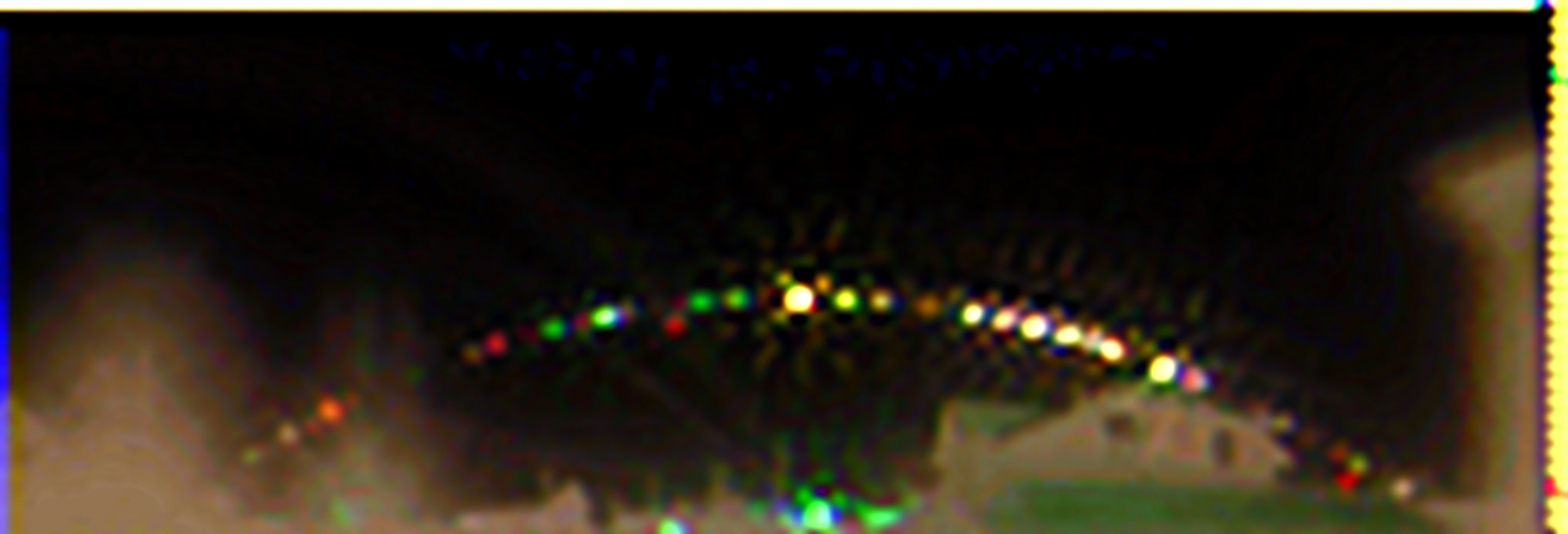

Пример работы телескопа

Снимки

Фокусировка

Вынося приемник из фокуса параболы можно фокусироваться на разные расстояния.

Радиотелескоп

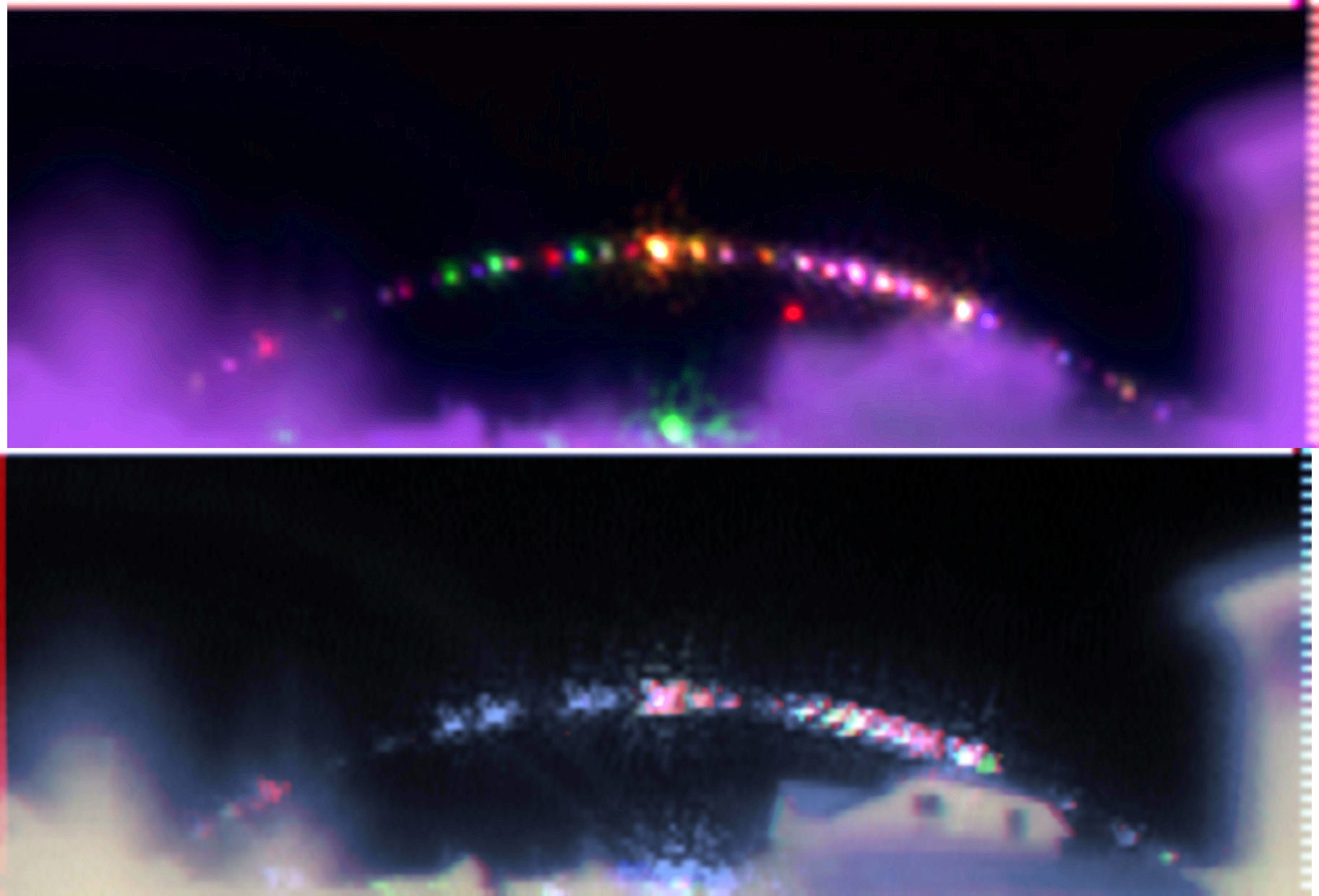

На верхнем изображении фокусировка на спутники, а на нижнем — на дом, при этом спутники стали более размытыми.

Аура

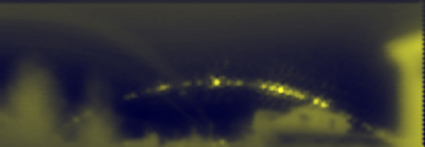

Вначале, когда надо было настраивать работу всей системы, за опорную точку был принят спутник Eutelsat36B геостационарной орбиты на 36º восточной долготы. Когда нами был получен положительный результат, мы сделали широкий снимок и увидели деревья. Они были очень размыты и вокруг них на некотором расстоянии была видна аура. В дальнейшем, с настройкой и дообработкой в фотошопе и осмыслением проекции, стало видно и ясно, что аура деревьев – это провода линий электропередач.

Радиотелескоп

Луна

Все знают, что вокруг Земли вращается не только Луна, но и более яркий объект — Солнце, в чем можно убедиться, посмотрев эту анимацию, на котором видны оба светила.

Радиотелескоп

Северное сияние

Все кто пытался смотреть спутниковое телевидение в дождь или снег, когда на небе есть только одна сплошная темная туча, знают что качество принимаемого сигнала зависит от метео-обстановки. В данном случае очевидно, что радиосигнал от спутника гасится в тучах. Но есть и другие факторы, влияющие на качество приема, например, излучение от Солнца. Нами замечено, что часто через некоторое время после сильных солнечных вспышек картинка с метеоспутников принимается с очень сильными шумами – это работает ионосфера, создавая шум.

Мы сделали снимки в период солнечной непогоды. г. Наро-Фоминск. Эффект происходил после захода Солнца.

Радиотелескоп

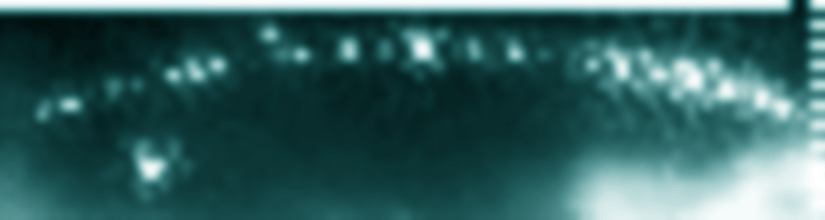

На анимации видно движущееся Солнце.

Вспышки на земле

Однажды при периодической съемке были замечены длительные мощные вспышки, занимающие большую часть неба. Трудно получить реальное мгновенное изображение, если один снимок делается в течении 8 минут, но вы можете посмотреть на анимацию, сделанную так как это было возможно.

Радиотелескоп

Если вам есть что сказать по поводу вспышек или просто есть что добавить к этой теме, пожалуйста, пишите в комментариях.

Все изображения можно посмотреть здесь: meteosputnik.ru/radiotelescope
